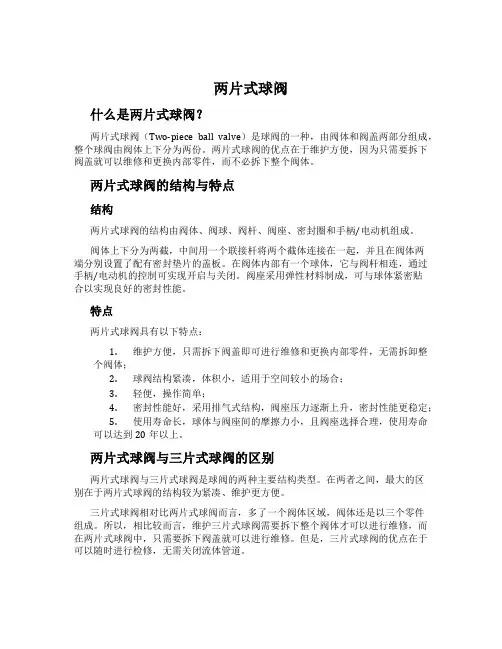

两片式球阀什么是两片式球阀？两片式球阀（Two-piece ball valve）是球阀的一种，由阀体和阀盖两部分组成，整个球阀由阀体上下分为两份。

两片式球阀的优点在于维护方便，因为只需要拆下阀盖就可以维修和更换内部零件，而不必拆下整个阀体。

两片式球阀的结构与特点结构两片式球阀的结构由阀体、阀球、阀杆、阀座、密封圈和手柄/电动机组成。

阀体上下分为两截，中间用一个联接杆将两个截体连接在一起，并且在阀体两端分别设置了配有密封垫片的盖板。

在阀体内部有一个球体，它与阀杆相连，通过手柄/电动机的控制可实现开启与关闭。

阀座采用弹性材料制成，可与球体紧密贴合以实现良好的密封性能。

特点两片式球阀具有以下特点：1.维护方便，只需拆下阀盖即可进行维修和更换内部零件，无需拆卸整个阀体；2.球阀结构紧凑，体积小，适用于空间较小的场合；3.轻便，操作简单；4.密封性能好，采用排气式结构，阀座压力逐渐上升，密封性能更稳定；5.使用寿命长，球体与阀座间的摩擦力小，且阀座选择合理，使用寿命可以达到20年以上。

两片式球阀与三片式球阀的区别两片式球阀与三片式球阀是球阀的两种主要结构类型。

在两者之间，最大的区别在于两片式球阀的结构较为紧凑、维护更方便。

三片式球阀相对比两片式球阀而言，多了一个阀体区域，阀体还是以三个零件组成。

所以，相比较而言，维护三片式球阀需要拆下整个阀体才可以进行维修，而在两片式球阀中，只需要拆下阀盖就可以进行维修。

但是，三片式球阀的优点在于可以随时进行检修，无需关闭流体管道。

适用范围两片式球阀的适用范围广泛，它可以用来控制不同介质的流量，包括气体、蒸汽、液体或半固体物体。

目前，两片式球阀已经广泛应用于化工、石化、水处理、制药、冶金、食品等行业的流体控制。

总的来说，两片式球阀由于其简单结构、易于维护以及优秀的性能，已经成为了流体控制领域的主流设备之一。

球阀基础知识

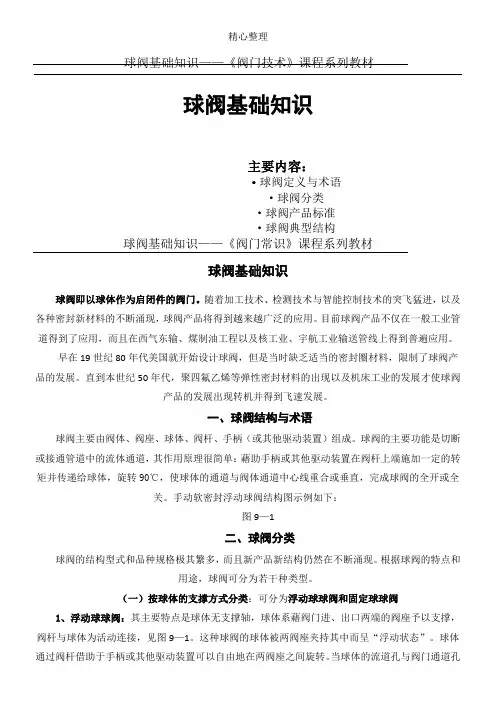

球阀基础知识——《阀门技术》课程系列教材球阀基础知识主要内容：·球阀定义与术语以及图9—1二、球阀分类球阀的结构型式和品种规格极其繁多，而且新产品新结构仍然在不断涌现。

根据球阀的特点和用途，球阀可分为若干种类型。

（一）按球体的支撑方式分类：可分为浮动球球阀和固定球球阀1、浮动球球阀：其主要特点是球体无支撑轴，球体系藉阀门进、出口两端的阀座予以支撑，阀杆与球体为活动连接，见图9—1。

这种球阀的球体被两阀座夹持其中而呈“浮动状态”。

球体通过阀杆借助于手柄或其他驱动装置可以自由地在两阀座之间旋转。

当球体的流道孔与阀门通道孔对准时，球阀呈开启状态，流体畅通，阀门的流体阻力最小。

当将球体转动90℃时，球体的流道孔与阀门通道孔相垂直，球阀处于关闭状态，球体在流体压力的作用下，被推向阀门出口端（简称阀后）阀座，使之压紧并保证密封。

浮动球阀的主要优点：结构简单、制造方便、成本低廉、工作可靠。

浮动球阀的密封性能与流体压力有关。

在其他条件相同的情况下，一般来说压力越高越容易密封。

但是应考虑到阀座材料能否经受得住球体传递给它的载荷，因为流体压力在球体上所产生的作用力将全部传递给阀后阀座。

此外，对于较大尺寸的浮动球阀，当压力较高时，操作转矩增大，而且球体自重也较大，自重在阀座密封面上所产生的压力分布是不均匀的，一般来说沿通道直径水平面上半圈压力较小，下半圈压2、固定球球阀：球体与上、下阀杆连成一体，或制成整体连轴式球，即球体与上、下阀杆锻（焊）成一体装在轴承上，球体可沿与阀门通道相垂直的轴线自由转动，但不能沿通道轴线移动。

因此，固定球阀工作时，阀前流体压力在球体上所产生的作用力全部传递给轴承，不会使球体向阀后阀座移动，因而阀座不会承受过大的压力，所以固定球阀的转矩小、阀座变形小，密封性能稳定，使用寿命长，适用于高压、大通径的场合。

图9—3固定球球阀的密封关键在于正确选用弹性密封阀座的结构形式，合理设计阀座的各部份尺寸，巧妙地借助于流体压力或弹簧作用力来达到密封要求。

不锈钢两片式螺纹球阀及三片式焊接球阀参数及说明书

不锈钢两片式螺纹球阀及三片式焊接球阀参数及说明书摘要：I.简介- 不锈钢两片式螺纹球阀及三片式焊接球阀的概述II.两片式螺纹球阀参数及说明- 产品型号及规格- 阀体材质- 工作压力及温度范围- 螺纹连接方式- 操作方式- 适用场合III.三片式焊接球阀参数及说明- 产品型号及规格- 阀体材质- 工作压力及温度范围- 焊接连接方式- 操作方式- 适用场合IV.两片式螺纹球阀与三片式焊接球阀的比较- 结构特点- 工作原理- 性能差异- 适用范围差异V.安装与维护- 安装注意事项- 操作注意事项- 维护保养方法正文：不锈钢两片式螺纹球阀及三片式焊接球阀是工业管道系统中常用的一种阀门类型。

它们具有结构紧凑、密封性能好、使用寿命长等特点，广泛应用于食品、制药、石油化工、电力、冶金等工业管线。

下面将分别介绍这两种阀门的参数及说明，并比较它们的差异以及安装与维护方法。

I.简介不锈钢两片式螺纹球阀及三片式焊接球阀是球阀的两种不同结构形式，主要区别在于连接方式不同。

两片式螺纹球阀采用螺纹连接，适用于小口径管道；而三片式焊接球阀采用焊接连接，适用于大口径管道。

II.两片式螺纹球阀参数及说明两片式螺纹球阀的主要参数及说明如下：- 产品型号：根据阀门尺寸、材质、工作压力等参数不同，产品型号有所差异。

- 阀体材质：通常采用不锈钢304、316 等材料，具有耐腐蚀、耐磨损等性能。

- 工作压力及温度范围：根据阀门型号和材质不同，工作压力范围有所差异，一般为0.6MPa~2.5MPa；温度范围通常为-20℃~200℃。

- 螺纹连接方式：采用GB、ISO 等标准螺纹，可与其他管道系统连接。

- 操作方式：手动或电动，可根据实际需求选择。

- 适用场合：适用于小口径、低压、常温的管道系统，如食品、制药、化工等行业的流体控制。

III.三片式焊接球阀参数及说明三片式焊接球阀的主要参数及说明如下：- 产品型号：根据阀门尺寸、材质、工作压力等参数不同，产品型号有所差异。

两片式球阀的作用

两片式球阀的作用球阀是一种常见的流体控制装置，广泛应用于各个领域。

其中，两片式球阀作为一种常见的球阀类型，具有独特的作用和优势。

本文将从不同角度对两片式球阀的作用进行描述。

1. 流体控制作用两片式球阀主要用于流体的管道控制，通过旋转球体内部的阀芯来实现对流体的开关和调节。

当球阀处于全开状态时，流体能够畅通通过，无需受到额外的阻力；而当球阀处于全闭状态时，能够完全切断流体的流通，确保系统的密封性。

此外，两片式球阀还可以根据需要进行调节，通过旋转阀芯来控制流体的流量和压力，以满足不同工艺和设备的需求。

2. 快速切断作用两片式球阀具有快速切断流体的特点，这得益于球阀内部球体的结构。

当需要切断流体时，只需旋转球阀的手柄或驱动装置，球体就会迅速旋转至闭合位置，实现对流体的快速切断。

相比其他类型的阀门，两片式球阀的切断速度更快，能够在短时间内实现对流体的切断，保证系统的安全性和可靠性。

3. 耐腐蚀和耐高温性能由于两片式球阀的主要材质是耐腐蚀和耐高温的材料，如不锈钢、合金钢等，因此具有良好的耐腐蚀和耐高温性能。

这使得两片式球阀能够在恶劣的工作环境中使用，如化工、石油、制药等行业。

同时，两片式球阀的阀体和阀盖采用密封结构，能够有效防止介质泄漏，保证系统的安全和环保。

4. 适用于大流量和高压力两片式球阀适用于大流量和高压力的流体控制。

由于球阀内部球体的结构特点，使得流体能够在球体的两侧形成一个较大的通道，从而实现大流量的流通。

同时，两片式球阀的阀体和阀盖采用坚固耐压的设计，能够承受较高的压力，确保系统的稳定运行。

总结起来，两片式球阀作为一种常见的流体控制装置，具有流体控制作用、快速切断作用、耐腐蚀和耐高温性能以及适用于大流量和高压力的特点。

在各个行业和领域中，两片式球阀广泛应用于管道系统、工艺设备等，起到重要的作用。

通过合理选择和使用两片式球阀，能够提高系统的安全性、稳定性和效率，满足不同工艺和设备的需求。

两片式球阀标准

两片式球阀标准
两片式球阀的标准主要包括以下几个方面：
1. 尺寸和重量标准：两片式球阀的尺寸和重量都有一定的标准，不同规格的球阀尺寸和重量会有所不同。

2. 连接方式标准：两片式球阀的连接方式有法兰连接、对夹连接、螺纹连接等多种形式，不同连接方式的球阀有不同的标准。

3. 密封性能标准：两片式球阀的密封性能是评价其质量的重要指标之一，球阀的密封性能越好，其使用寿命就越长。

4. 耐压性能标准：两片式球阀需要具备一定的耐压性能，能够承受一定的压力，保证其在使用过程中的安全性和稳定性。

5. 耐腐蚀性能标准：两片式球阀需要具备一定的耐腐蚀性能，能够适应各种腐蚀介质的使用环境，保证其在使用过程中的稳定性和可靠性。

需要注意的是，具体的标准可能会因不同的生产厂家、不同的使用场合而有所差异。

因此，在选择和使用两片式球阀时，建议根据具体的工作条件和要求选择符合相应标准的球阀。

二片式球阀型号参数及价格

二片式球阀型号参数及价格
1.型号：Q41F-16C
参数：
-额定压力：1.6MPa
-适用温度：-29℃~150℃
-连接形式：法兰
-阀门材质：球体和阀座材料为不锈钢
价格：该型号二片式球阀的价格在1000元左右。

2.型号：Q41F-25
参数：
-额定压力：2.5MPa
-适用温度：-29℃~150℃
-连接形式：焊接
-阀门材质：球体材料为不锈钢，阀座材料为聚四氟乙烯价格：该型号二片式球阀的价格在1500元左右。

3.型号：Q41F-40P
参数：
-额定压力：4.0MPa
-适用温度：-29℃~200℃
-连接形式：螺纹
-阀门材质：球体材料为不锈钢，阀座材料为聚四氟乙烯
价格：该型号二片式球阀的价格在2000元左右。

4.型号：Q641F-64C
参数：
-额定压力：6.4MPa
-适用温度：-29℃~250℃
-连接形式：法兰
-阀门材质：球体材料为镍铜合金，阀座材料为聚四氟乙烯价格：该型号二片式球阀的价格在3000元左右。

5.型号：Q941F-100
参数：
-额定压力：10.0MPa
-适用温度：-29℃~300℃
-连接形式：焊接
-阀门材质：球体材料为碳钢，阀座材料为铬钼钢
价格：该型号二片式球阀的价格在5000元左右。

内丝球阀型号标准规格尺寸

内丝球阀型号标准规格尺寸内丝球阀是流体控制领域中使用广泛的一种球阀。

其工作原理是通过旋转球体实现流体的开关控制，具有结构简单，密封性好，耐腐蚀，阀门操作轻便等特点。

在不同工作环境下，内丝球阀的型号、规格和尺寸都会有所不同。

下面我们来一一介绍。

一、型号常见的内丝球阀型号有Q11F、Q21F、Q41F、Q47F、Q61F、Q71F等。

其中Q11F是一种普通型的球阀，适用于一般工作场合下的流体控制。

而Q21F是一种全通型的球阀，其结构紧凑，密封性能优良，适用于高粘度介质和颗粒介质的控制。

Q41F和Q47F为切断型球阀，适用于间歇控制，具有防止介质回流和泄漏的优点。

Q61F和Q71F为气动、电动球阀，适用于高温、高压、有毒介质等危险场合，也可用于远程控制。

二、规格内丝球阀的规格一般是指阀门的连接方式和口径大小。

常见的内丝球阀连接方式有内丝（NPT）、内螺纹（PT）等。

其中内丝连接方式适用于密封性要求高的场合，内螺纹连接方式则适用于介质流量大的场合。

阀门的口径大小一般由DN（公称通径）或英寸数表示。

内丝球阀的口径一般从1/4英寸~4英寸不等，也有大口径的内丝球阀。

三、尺寸内丝球阀的尺寸是指阀体大小和外形尺寸。

阀体的大小与口径大小有关，一般的阀体长宽高尺寸在120mm×100mm×70mm左右，也有小型的内丝球阀。

阀门外形尺寸与阀门的型号和规格有关，常见的小口径内丝球阀最大长度为300mm，而大型内丝球阀则可达到800mm以上。

内丝球阀的外形尺寸与进行流体控制的方式有关，比如液压控制的内丝球阀与气动控制的内丝球阀的外形尺寸不同。

综上所述，内丝球阀的型号、规格和尺寸都是根据不同的工作环境而设计，以满足不同的流体控制需要。

在选择内丝球阀时，需考虑介质的性质、流体工况以及所需控制方式等因素，选定合适的型号、规格和尺寸，以确保阀门的正常工作和使用寿命。

气动不锈钢内螺纹三片式二片式球阀说明书

上海宇行气动阀门成套有限公司
专业从事气动执行装置的研究和开发，有着丰富的生产经验及配套经验，所销售产品一律严格按照ISO9000 质量认证体系标准执行，质量稳定可靠，测试手段完善。公司专产各类型气动执行器，气动球阀、蝶阀、闸阀、截止阀、放料阀、隔膜阀、调节阀等各种阀门。产品可装配：防爆电磁阀、反馈信号、阀门定位器及其它元件。作为管道远距离单独和集中控制，可通过计算机操作，是实现工业自动化的先驱装置。公司在生产执行机构的同时，还和其他许多著名的电磁阀、位置反馈开关、过滤器、定位器生产厂家有着良好的合作关系，可为用户提供多种配套服务。
