某酒店建筑给排水毕业设计全套含20个附图
给排水专业毕业设计(建筑给排水)
摘要我的毕业设计是沈阳某宾馆的建筑给排水设计。
建筑高度62.1m，总占地面积3538m2。
此建筑地上17层，地下1层。
本次设计需要完成建筑给水系统、建筑排水系统、建筑消防系统（消火栓给水系统及自动喷水灭火系统）、建筑屋面雨水排水系统设计。
给水系统采用分区供水，低区一到四层，由市政管网直接供水；高区五到十七层，采用变频泵供水。
排水系统采用污、废水合流制，底层单独排放，设专用通气立管。
消防系统分消火栓给水系统和自动喷水灭火系统，其中消火栓系统采用水泵高位水箱联合供水。
屋面雨水排水系统采用内排水。
给水管采用PP-R管；排水管采用铸铁管；消防系统均采用钢管。
关键词：高层建筑；给水系统；排水系统；消防系统AbstractMy graduation design is a hotel in Shenyang, the building water supply and drainage design.Building height of 62.1 m, the total area of 3538 m2. The building 17 layers on the ground, underground layer 1.The design needs to be done building water supply system, building drainage system, building fire control system (fire hydrant water supply system and automatic sprinkler system), the roof rainwater drainage system design.Water supply system using zoning, low negative a layer to the four layer, by the municipal water supply pipe network directly;high five to eleven layer, adopt the frequency conversion water supply pump. Drainage system using sewage, waste water sewage system, the separate discharge, set specific vent stack. Fire protection system of fire hydrant system and automatic sprinkler system, fire hydrant system uses the pump head tank joint water supply. Roof rainwater drainage system with internal drainage.For the use of PP-R pipes; pipe using iron pipe; steel tubes are used for fire system.Key words:high-rise building; water supply system; drainage system; fire protection system目录第1章绪论 (1)1.1 概况 (1)1.2 设计任务和设计内容 (1)1.3 设计依据和原始资料 (2)第2章设计方案的拟定 (4)2.1 给水系统 (4)2.2 热水系统 (7)2.3 消防系统 (8)2.4 排水系统 (11)第3章管道布置及设备安装要求 (13)3.1 给水管道布置与设备安装要求 (13)3.2 排水管道布置及设备安装要求.......... 错误！未定义书签。

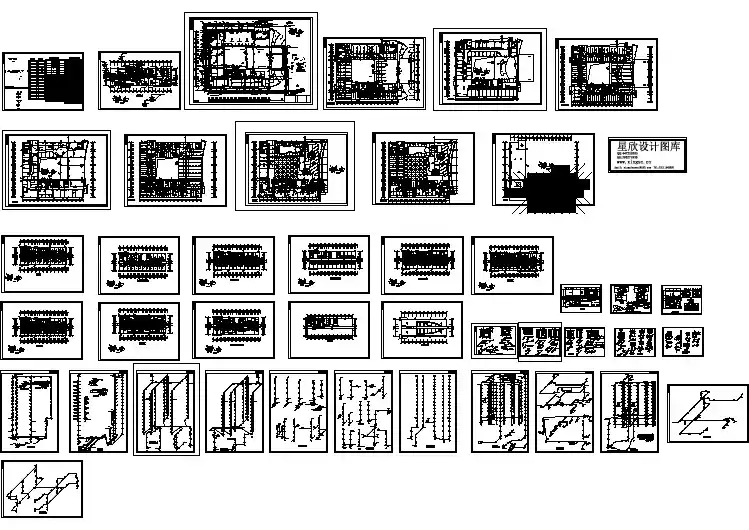

某高层宾馆给排水设计cad全套施工图（含设计说明）
某地区大型酒店改建工程给排水设计图
西藏某高级宾馆给排水CAD设计详图
江西某宾馆给排水CAD平面设计详图
(完整版)某酒店给排水设计
摘要本设计的主要任务是延安某二十五层酒店给水排水工程设计,设计的主要内容包括:建筑给水系统、建筑消防系统（包括消火栓给水系统和自动喷淋系统的设计)、建筑排水系统、建筑雨水系统.本建筑地下1层,地上25层,建筑总面积28670m2，地下面积1942。
8 m2，地上面积26727.2 m2，总建筑高度94。
3m.地上二十五层,地下一层，地下一层为水泵房、设备间、发电房等。
一层为大堂、商务中心及餐厅、酒吧、茶座,二层为西餐厅及客房，三楼为会议室、健身房、办公室及客房，四～八层为客房，九层为客房，十～十一层为客房,十二~二十五层为客房。
市政给水管网常年可资用水压为0.30MPa,经技术经济比较，室内给水系统拟采用竖向分区给水方式。
初步拟定该建筑给水系统分三区:下区-1~3层由市政给水管网的压力直接供水；中区4～8层，由高位水箱减压供水，下行上给;上区（9~25层)采用水泵水箱联合供水,下行上给。
建筑排水系统设计采用粪便污水和生活废水分别排出的方式即分流制。
建筑雨水系统采用普通外排水的排水方式.消火栓给水系统分为室内消火栓给水系统和室外消火栓给水系统，消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。
消火栓保护半径为28.52m。
建筑内自动喷淋系统的喷头数量较多，根据规范喷头总数大于800个,故需要进行分区。
平面分东两侧，西侧低区为1~8层,高区为9~28层；东侧低区为1～3层，高区为4~8层。
关键词：建筑给水系统，排水系统,消火栓系统,自动喷淋系统AbstractThe main task of this design is the water supply and drainage design of High-rise office building in GuangZhou。
The content of my design includes the design of the building water supply system, the building water drainage system, the building storm—water system, the hydrant water supply system and the automatic sprinkler system。
某五星酒店全套给排水图纸（38层）
毕业设计(论文)-某高层办公楼给排水工程设计【全套图纸】 模板
传统的水池二次加压供水方式将自来水放入水池，水池的水易于被赃物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到用户的身体健康。该设备利用调节装置采用封闭式供水方式，消除了二次污染。
3、节省投资，减少占地，安装、使用、检修方便
建造水池，工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护费用。该设备利用调节装置供水，节省投资，减少占地，根据用户的现场情况可以采用立式或卧式不同的安装方式，检修方便。
3.1.5.1 基本要求
（1）确保供水安全和良好的水力条件，力求经济合理
管道尽可能与墙、梁、柱平行，呈直线走向，力求管路简短，以减少工程量，降低造价。干管应布置在用水量大或不允许间断供水的配水点附近，既利于供水安全，又可减少流程中不合理的转输流量，节省管材。
引入管至少两条，宜从建筑物不同侧的两条城市管道上接入，在室内将管道连成环状或贯通状双向供水。若条件不能满足，可采取设贮水池（箱）或增设第二水源等安全措施。如果只能同侧接入，两根引入管之间的间距不得小于15m。水表节点设于引入管上。
合理的确定高层建筑给水系统的竖向分区，系到给水系统的运行、使用、维护、管理、投资节能等情况的效果，是高层建筑给水系统的首要环节。
该高层办公楼给水系统竖向分为2区，分为低区和高区：低区-1～6层和职工食堂由市政管网直接供水；高区7～14层给水需进行二次加压，高区采用无负压变频给水设备。
无负压变频给水设备原理：自来水管网的水直接进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力及水量要求时，设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。若自来水管网停水而导致调节罐内的水位不断下降，液位探测器给出水泵停机信号以保护水泵机组。
某地区大酒店全套给排水消防设计图纸
[海南]某国际酒店给排水消防全套施工图纸6页word
![[海南]某国际酒店给排水消防全套施工图纸6页word](https://img.taocdn.com/s3/m/69a2fc6cfad6195f312ba6c0.png)
[海南]某国际酒店给排水消防全套施工图纸（含气体灭火系统、太阳能热水系统、水幕给水系统）下载点击：http://down6.zhulong/tech/detailprof949197GP.htm 设计说明：有建筑功能：酒店高度类别：多层建筑建筑面积：38669.25 ㎡地上层数：25 层地下层数：2 层图纸深度：施工图图纸张数：56 张设计时间：2019 地下室用途：车库,设备用房生活供水设计：生活给水系统消防设计：室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统供水设备：水泵站供水方式：市政供水,变频供水,分区供水供水分区：四区排水体制：污废合流雨水重现期：50 年火灾危险等级：中危险级Ⅱ级,严重危险级Ⅰ级消火栓用水量室外(L/S)：30 消火栓用水量室内(L/S)：40特殊系统：太阳能热水系统,气体消防大样节点：泵房,卫生间项目位置：海南资料目录：给排水设计说明消防设计说明太阳能设计说明图例及主要器材表热水给水系统原理图生活给水系统原理图地下车库消火栓给水系统原理图消火栓给水系统原理图喷淋给水系统原理图排水系统原理图地下二层~二十五层给排水平面图屋顶给排水平面图机房层给排水平面图机房屋顶给排水平面图一层~二十五层消防给水平面图屋顶消防给水平面图机房层消防给水平面图公共卫生间给排水大样图A1、B1-B4户型给排水大样图水泵房给排水大样图地下室顶板给排水平面图地下车库负二层~地下一层喷淋给水平面图地下车库水幕给水系统原理图∙关键词：∙太阳能系统∙热水给水系统∙生活给水系统∙消火栓给水系统∙喷淋给水系统∙卫生间大样图∙水泵房本稿件为[海南]某国际酒店给排水消防全套施工图纸（含气体灭火系统、太阳能热水系统、水幕给水系统），工程地上25层，建筑总高度：95米，建筑按产权式酒店的要求设计，一至五层为酒店配套，六至二十五层为酒店客房，地下室为机械车库及设备用房。
建筑面积38669.25平方米。
设计范围：室内给水系统、排水系统、消火栓系统、喷淋系统及建筑灭火器配置。
杭州某地高层酒店给排水全套施工cad图
【常州】某地高层酒店给排水全套施工设计cad图
某5层酒店给排水图纸设计全套施工图
【山西】某酒店给排水全套设计施工图
某高层酒店给排水全套设计图
【上海】某地豪华高层酒店给排水全套施工设计cad图
65万平米七星级国际酒店群给排水全套图纸(含计算书、效果图)
资料目录
∙屋顶层雨水平面图
∙泳池机房层小阳台雨水平面图
∙十八~二十一层小阳台雨水平面图
∙各层给排水平面图
∙各层消防平面图
浏览详细目录>>
∙关键词：
∙生活热水系统
∙直饮水系统
∙动喷水灭火湿式系统
∙灭火器灭火系统
∙雨水系统
内容简介
工程概况：该项目总建筑面积658113.17平方米，建筑高度为95.6m，其中地上部分建筑面积为334994.75平方米，地下部分建筑面积317640.66平方米。
本项目地上部分由一栋高星1酒店、一栋高星2酒店、六栋产权式酒店和一栋公寓组成，地下建筑将其连接成一个整体。
设计内容：生活给水系统、生活热水系统、直饮水系统、污水系统、废水系统、雨水系统、消火栓系统、自动喷水灭火湿式系统、灭火器灭火系统。
编制于2013年，共115张图。
三层中餐厅厨房废水平面布置图
二层意大利餐厅厨房废水平面布置图
七星客房详图
管井3大样图
游泳池循环水流程图
除湿机系统流程
七星客房详图
更多详情请参见：/tech/detailprof1016292GP.htm。
某酒店建筑给排水毕业设计全套含20个附图精品
建筑环境与设备工程专业《建筑给排水工程》课程设计任务（说明）书设计题目：石家庄旅店给水排水工程设计指导教师：班级：姓名：日期：辽宁工程技术大学土建学院市政系一．《室内给排水》课程设计任务书一）设计目的：本设计的目的是使学生在学完《建筑给排水工程》这门课程以后，通过本次设计巩固所学知识；同时，锻炼大家查阅各种资料，运用所学知识解决实践问题的能力，为今后工作打下坚实的基础。
二）设计题目石家庄旅店给水排水工程设计三）设计资料1、建筑资料根据上级有关部门批准的设计任务,拟在石家庄建一座酒店。
总占地面积为409．9m²，建筑高度43.3 m 。
地上为13 层，未设地下层。
各层的层高分别为：首层层高为4.5 m；标准层的层高为： 3.9 m ；非标准层2 的层高为：3.9m ；非标准层3 的层高为：3.9m ；非标准层4 的层高为：3.9m顶层水箱间的层高为：3.9 m ；2、市政给排水资料a、给水水源该建筑以城市给水管网为水源，建筑物东面有一条DN 300 mm的市政给水管线，管顶埋深为1.5 m，可靠供水压力为300 kpa。
b、排水资料该地区有生活污水处理厂，在本建筑西侧有一条DN300 mm的排水管道，埋深为2.0 m。
c、气象地质资料最大冻土深度为2m，最大积雪厚度为0.5m。
d、电源情况城市可提供一路独立电源。
3、相关图纸资料a、建筑所在街区的总平面图；b、建筑首层平面图；建筑标准层平面图；c、建筑非标准层平面图；d、设备层平面图；e、主要卫生间大样图；f、其他必要的图。
四）、设计任务在该建筑中，完成以下各系统设计：1、生活给水系统；2、消防给水系统；3、生活排水系统。
五）、设计成果要求提供下列图纸及论文文本1、各层（标准层及非标准层）给排水平面图；（应包含图例、施工说明、给水进户管和排水出户，进出户管画出外墙1.5m止）。
2、生活给水系统图3、消防给水系统图4、排水系统图5、水箱间管路系统图6、计算、说明书一份。
某某宾馆给排水毕业设计-优秀毕业设计完整版
摘要该建筑为宾馆，建筑高度为50.7米，总建筑面积约1.0万平方米。
本建筑物所有给水排水均按高层建筑给排水要求进行设计。
结合实际情况，根据建筑物的性质，用途，和室内设有完善的给水排水卫生设备，具体的给排水系统设计如下：给水系统：本建筑地下一层至地上二层由室外市政管网直接供水，三至十三层设有变频调速系统和水泵、屋顶水箱相接合的给水方式；由于消火栓超过十个，需设两条引入管。
.既保障了供水安全，又节约了能耗。
排水系统：本设计采用污废水合流排放体制。
管材采用了具有消声功能的螺旋UPVC排水管，升顶通气方式，为此可进一步提高环境质量。
地下室内消防电梯井旁、泵房地面均设有集水坑和废水提升装置。
消防系统：该建筑防火等级属于中危险级Ⅱ级，设计内容包括消火栓系统，自动喷淋和水幕系统。
在屋顶水箱间内设实验用消火栓装置，消火栓给水管网呈环状布置，各消火栓箱内设消防水泵启动电钮，能直接启动消防泵；室外设地下式水泵结合器，保证消防安全可靠。
商场，走廊，办公间，电梯前室设闭式自动喷淋系统，自动扶梯旁的防火卷帘处设置水幕系统。
热水系统：客房采用集中热水供应.各系统中的立管设在管井内或沿墙敷设，水平管根据各系统的特点明敷或暗敷。
本设计以经济、环保、节能为原则，通过借鉴以前的设计方法和经验，采用了合理的技术措施，使设计的各个系统达到了很好的使用效果。
关键词：给水；排水；消火栓；自动喷淋。
AbstractThis building is the large-scale market, the construction is highly 50.7 meters, total floor space approximately10,000 square meters. This building possesses for water draining water presses the high-rise construction to request for draining water to carry on the design. Unifies the actual situation, according to the building nature, the use, is equipped with the consummation with the room in for the water draining water sanitary equipment, concrete gives the drainage system design to be as follows:For aqueous system:This construction underground to ground two by outdoor municipal administration pipe network direct water supply, three to thirtent gives the square water pitcher type which is equipped with the frequency conversion velocity modulation system and the water pump, the roof water tank joins; Because the fire hydrant surpasses ten, must suppose two lead-in tubes. Both has safeguarded the water supply security, and saved the energy consumption.Drainage system:This design uses the dirt waste water confluence emissions system. The tubing used had the noise elimination function screw UPVC discharge pipe, rose to go against the ventilation way, might further improve the environment quality for this. In the basement nearby the fire electricity stairwell, the pump house ground are equipped with the sump and the waste water lifting gear.Fire prevention system:This building fire protection rank belongs to the dangerous levelⅡThe level, the design content including the fire hydrant system, sprays automatically with the water curtain system. In supposes the experimental fire hydrant installment in the roof water tank between, the fire hydrant service pipe net assumes the ring-like arrangement, in various fire hydrants box supposes the fire pump to start the push-button, can the line start fire extinguishing pump; Room peripheral equation below water pump coupler, guarantee fire prevention safe reliable. The market, the corridor, the work, in front of the elevator the room supposes the closed type to spray the system automatically, nearby escalator fire protection volume curtain place establishment water curtain system.Rain water system:This building is the large-scale market, is located in the city lively heartland, therefore sets up the surface request to the construction to be high, the construction roofing height dropping variance compares the death of a parent mainly to use in the rain water to drain water the way, as well as few outside drains water.Hot water system:Because this system water used only includes in the market the service personnel and the work personnel drinks the boiling water, therefore only supposes the electricity boiling water heater. The guest room uses the centralized hot water supply.In various systems pipe riser is located in the tube well or along the wall placing, the horizontal tube acts according to various systems to point out especially spreads or spreads darkly.This design take the economy, the environmental protection, the energy conservation as a principle, through profits from beforehand design method and the experience, has used thereasonable technical measure, enabled the design each system to achieve the very good use effect.Key word: for water ；Draining off water ；The fire hydrant ；Spurting voluntarily pours .引言近年来，随着我国经济实力的增强，生活水平的提高，人们对生活质量，特别是生活空间居住环境的要求也在日益提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑环境与设备工程专业《建筑给排水工程》课程设计任务（说明）书设计题目：石家庄旅店给水排水工程设计指导教师：班级：姓名：日期：辽宁工程技术大学土建学院市政系一．《室内给排水》课程设计任务书一）设计目的：本设计的目的是使学生在学完《建筑给排水工程》这门课程以后，通过本次设计巩固所学知识；同时，锻炼大家查阅各种资料，运用所学知识解决实践问题的能力，为今后工作打下坚实的基础。
二）设计题目石家庄旅店给水排水工程设计三）设计资料1、建筑资料根据上级有关部门批准的设计任务,拟在石家庄建一座酒店。
总占地面积为409．9m²，建筑高度43.3 m 。
地上为 13 层，未设地下层。
各层的层高分别为：首层层高为4.5 m；标准层的层高为： 3.9 m ；非标准层 2 的层高为： 3.9m ；非标准层3 的层高为： 3.9m ；非标准层4 的层高为： 3.9m顶层水箱间的层高为： 3.9 m ；2、市政给排水资料a、给水水源该建筑以城市给水管网为水源，建筑物东面有一条DN 300 mm的市政给水管线，管顶埋深为1.5 m，可靠供水压力为300 kpa。
b、排水资料该地区有生活污水处理厂，在本建筑西侧有一条DN300mm的排水管道，埋深为 2.0 m。
c、气象地质资料最大冻土深度为 2m，最大积雪厚度为0.5m。
d、电源情况城市可提供一路独立电源。
3、相关图纸资料a、建筑所在街区的总平面图；b、建筑首层平面图；建筑标准层平面图；c、建筑非标准层平面图；d、设备层平面图；e、主要卫生间大样图；f、其他必要的图。
四）、设计任务在该建筑中，完成以下各系统设计：1、生活给水系统；2、消防给水系统；3、生活排水系统。
五）、设计成果要求提供下列图纸及论文文本1、各层（标准层及非标准层）给排水平面图；（应包含图例、施工说明、给水进户管和排水出户，进出户管画出外墙1.5m止）。
2、生活给水系统图3、消防给水系统图4、排水系统图5、水箱间管路系统图6、计算、说明书一份。
六）、时间安排：一周七）、参考资料：《给排水快速设计手册3》《给水排水设计手册》（2）《高层建筑给水排水设计手册》《建筑给水排水常用设计规范详解手册》《民用建筑给水排水设计技术措施》《建筑给水排水工程》（第三、四版）其他相关资料二．建筑给水系统1. 建筑给水工程设计说明建筑内部给水系统是将城镇给水管网或自备水源给水管网的水引入室内，经配水管送至生活，生产和消防用水设备，并满足用水点对水量，水压和水质要求的冷水供应系统。
它包括生活给水系统，生产给水系统，消防给水系统。
在这里只考虑生活给水系统和消防给水系统。
给水系统的的选择应根据生活、生产、消防等各项用水对水质、水量、水压、水温的要求，结合室外给水系统的实际情况，经综合评定而后选择。
首先，我们要确定合理的供水方案，通过对工程涉及的各项因素，如技术因素、经济因素等的综合评判确定优化供水方式。
本题原始资料中，室外给水管网常年可资用水头为300kpa,本建筑为层高是31.8m的高层建筑为减少水箱负荷，拟定采用分区供水方式，在分区处设有阀门，以备低区进水管发生故障或外网压力不足时打开阀门，由高区向低区供水，经水压估算，第1—4层为下区由室外给水管网直接供水，采用下行上给给水方式；第5—7层为上区由水箱，水泵联合供水，采用上行下给给水方式，在底层设置水池间，建筑物用水由水池直接供给。
2．给水系统设计计算1 室内给水系统设计计算（1）高日用水量确定用水定额：按建筑物的性质选用qd=450L/(床·d);取时变化系数Kh=2.0 床位总数：该建筑每层客房数不定，该建筑2层有10个标准间，3层有7个标准间，4层有12个标准间，5层有14个标准间，6层有13个标准间，每个标准间内有三个床位，上区有81个床位，该建筑总共有168个床位。
最高日用水量： Qd=168×450÷1000=75.6m3/d最高日最大时用水量： Qh=Qd·Kh/T=75.6×2÷24=6.3m3/h（2）屋顶水箱的设计计算1）容积的确定：5—7层（81个床位）的生活用水由水箱供给，所以，水箱生活用水容积按高日用水量Qd的5%计算V=75.6×81×0.05÷168=1.82m3消防贮水容积按贮存10min的室内消防水量（每个消火栓系统出水量为40L/s）Vf=40÷Tx×60÷1000=40×10×60÷1000=24m3查手册取贮存消防用水量的容积为 18m3水箱有效容积为Vz=V+Vf =1.82＋18=19.82m3贮水池平面尺寸为 3.4×1.6m有效水深为 2.0m贮水池的平面尺寸为 L×B×H=3.4m×1.6m×2.0m水箱设成2个，材料为玻璃钢，其实际尺寸为2×（3.4×1.6×2）=21.76m3 2）水箱高度：屋顶标高是31.8m,根据安装要求水箱安装距屋顶应取0.5m，水箱出水管至最不利消火栓口的总水头损失为2.0m,则水箱底标高为31.8＋0.5＋2.0=34.3m 水箱最高水位34.3+2=36.3m（3）底层贮水池的设计计算容积的确定：该建筑的贮水池设计成生活、消防共用的贮水池，容积包括两部分：生活用水调节容积与消防贮备水量生活用水调节容积按最高日用水量的20%计算Vt=75.6×20%=15.12×2=30.24m3消防贮备水量为流量是40L/s消火栓系统（火灾延续时间是3小时）消防是假定一根DN150引入管提供室外消防所需水量，另一根DN150的引入管的流量进入贮水池，如流速为1.8m/s则进水量Qj=VAT=1.8×3.14×0.15×0.15×3600×3÷4=343m3/h消防贮备水量为 Vx=40×3600×3÷1000-343=89m3考虑市政给水管事故时当地维修时间，事故贮备水为最高日用水量的50%计算，则Vs=75.6×0.5=37.8m3贮水池的有效容积为V=Vx+Vt+Vs=15.12+89+37.8=141.9m3根据建筑平面及贮水池位置，取平面尺寸为 14.6×6.0=87.6m2取水深为 2.0m贮水池容积为 87.6×2.0=175.2m3贮水池设置在底层水箱间内，用钢筋混凝土浇注（4）加压泵的选定1）本设计的加压水泵是为5—7层给水管网增压，水泵仅向水箱供水，不直接向给水管网供水，水泵的设计流量应为上区最大时用水量Qd上=81×450÷1000=36.5m3/dQh上=36.5×2.0÷24=3.0m3/h=0.83L/s2）水泵设计扬程的确定：水泵吸入管采用DN80铸铁管，根据设计流量查表吸水管中流速V=0.20m/s 水力坡度i=0.0164kpa/m压水管采用DN75的铸铁管，根据设计流量查表吸水管中流速V=0.24m/s 水力坡度 i=0.028kpa/m吸水管长度为2m,压水管长度为35m总水头损失为Hs=(2×0.0164+3×0.028)×1.3= 1.5kpa流处水头为 Hc=20kpa压水管出口与水箱的高差为 Hz=34.9mH2o=349kpa水泵扬程 Hb=349+1.5+20=370.5KPa3)水泵选定根据扬程流量查水泵样本选定水泵为 JWPS-100-45 SODL×3型水泵两台，其中一台备用(5)生活给水系统水力计算1）该建筑为高层酒店，室内计算流量公式中，根据建筑物用途确定的系数a=2.5。
生活给水设计秒流量计算公式q g=0.2aN g1/2下区给水计算：下区第1-4层给水系统水力计算表编号当量总数Ng 设计秒流量Qg管径DN/㎜流速v/(m/s)每米管长沿程水头损失i/(KPa/m)管段长度L/m管段沿程水头损失/KPa管段沿程水头损失累计∑hy/KPa0-1 0.5 0.35 25 0.66 0.586 0.9 0.527 1-2 1.5 0.61 25 1.13 1.59 1.5 2.39 2-3 2.0 0.87 32 0.9 0.707 3.0 2.121 3-4 4.0 1.2 40 0.95 0.66 6.1 4.04 4-5 6.0 1.73 50 0.80 0.24 8.0 1.925-6 24.0 3.4 50 1.65 1.36 6.5 8.846-7 42.0 3.8 70 0.99 0.365 8.0 2.927-8 64.0.0 3.9 70 1.13 0468 5.0 2.34 28.2072）校核市政管网水压下区冷水给水系统所需给水压力按以下公式计算：H=10H1+H2+H3+H4式中 H——建筑内给水系统所需的水压，H1——引入管起点至最不利配水点位置高度所要求的静水压力，H2——引入管起点至最不利配水点的给水管路即计算管路的沿程与局部水头损失之和，H3——水流通过水表时的水头损失，H4——最不利配水点所需的流出水头，因为 H=16.2×10+28.14×1.3+20+10=192KPa<300KPa故市政管网水压满足要求。
高区给水系统水力计算上区第5-7层给水系统水力计算表编号当量总数Ng 设计秒流量Qg管径DN/㎜流速v/(m/s)每米管长沿程水头损失i/(KPa/m)管段长度L/m管段沿程水头损失/KPa管段沿程水头损失累计∑hy/KPa0-1 0.5 0.35 25 0.63 0.5861-2 1.5 0.61 25 1.13 1.592-3 2 0.87 32 0.90 0.713-4 4 1.0 40 0.8 0.4730`-1` 0.5 0.35 25 0.63 0.586 0.9 0.531`-2` 1.5 0.61 25 1.13 1.59 1.5 2.392`-4 2 0.71 32 0.74 0.495 1.4 0.694-5 8 1.41 40 1.11 0.884 7.8 6.905-6 14 1.87 50 0.89 0.418 8.0 3.346-7 34 2.9 70 0.85 0.274 8.0 2.197-8 54 3.7 70 0.99 0.365 3.9 1.438-9 66 4.1 70 1.13 0.468 3.9 1.839-10 74 4.3 80 0.90 0.235 0.6 0.1410-11 78.5 4.4 80 0.91 0.246 4 0.98 21.42 二. 消防给水工程1．消防给水工程设计说明室内消火栓给水系统由消防水源、室内消防给水管网、供水设施、室内消火栓组件组成。
