筏板基础设计步骤及要求
某平板筏板基础设计说明及详图（含防水板）

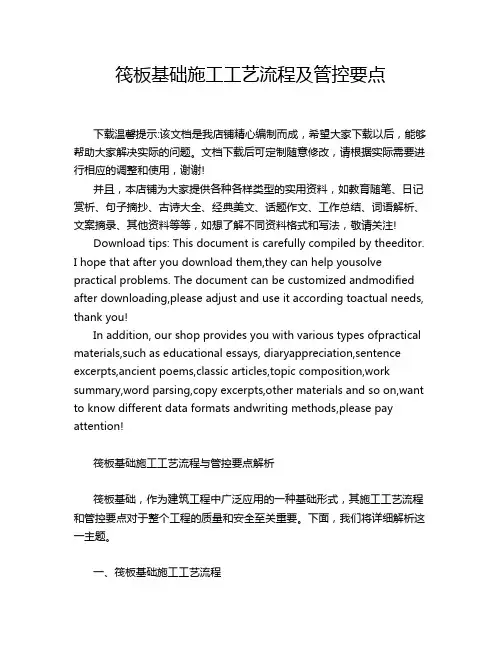

筏板基础施工工艺流程及管控要点
筏板基础施工工艺流程及管控要点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!筏板基础施工工艺流程与管控要点解析筏板基础，作为建筑工程中广泛应用的一种基础形式，其施工工艺流程和管控要点对于整个工程的质量和安全至关重要。
钢筋混凝土筏板基础施工工艺及要求
1.4 钢筋混凝土筏板基础1.4.1施工准备1.4.1.1材料准备1.水泥：宜用PO32.5号或PO42.5号的普硅水泥，有出厂合格证并经试验合格。
2.砂：中砂或粗砂，含泥量不大于3%。
3.碎石或卵石：粒径20～40mm，含泥量不大于2%。
4.钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定进行二次试验合格后才能使用。
1.4.1.2作业条件1. 钢筋按计划进场，现场绑扎筏板梁钢筋骨架，并做好标识。
2. 筏板垫层浇筑完毕，强度达到50%以上。
1.4.2 工艺流程垫层放线→安放筏板梁钢筋骨架→安装筏板钢筋→安放柱、墙板插筋→支立侧模→浇筑筏板混凝土。
1.4.3 施工方法1.4.3.1用经纬仪将轴线引放到垫层上，并依据轴线弹出各个柱、墙体边框线；1.4.3.2画出筏板网片钢筋分布间距，安放筏板梁钢筋骨架。
1.4.3.3安放筏板钢筋，用水泥砂浆垫块支垫。
1.4.3.4安放柱、墙板插筋，其底部用电焊与底层钢筋焊接固定，上部并采用临时支护措施，防止歪斜或倒伏。
1.4.3.5依据避雷及接地设计，将避雷接地铁件与地板钢筋焊接牢固。
1.4.3.6侧模采用钢模支立，用斜撑固定于基坑土层中，斜撑间距＜1.5m。
1.4.4 质量标准1.4.4.1 保证项目1. 钢材、砂、石等原材料质量必须达到设计要求和施工规范的规定。
2. 采用商混灌注；其各项技术指标必须符合设计或规范要求3. 混凝土振捣严密，不得蜂窝漏筋现象；4. 模型加固牢靠，不得出现跑模、涨模、漏浆现象5. 施工前固定预留上部主筋，不得位移。
6. 混凝土浇筑后12小时之后及时养护，养护时间为14天以上。
1.4.4.2 允许偏差项目筏板基础施工允许偏差项目1.4.5 劳动组织1.4.5.1劳动力组织方式：采用综合队组织模式。
1.4.5.2施工人员包括技术员、施工员、现场领班人员和作业人员，应根据工程数量、工期要求，在施工组织中进行合理配置。
施工人员配备表其中负责人、施工员、技术人员、专兼职安全员必须由施工企业正式员工担任，并可根据工程情况适当配备若干劳务工人。
筏板基础施工设计方案
筏板基础施工设计方案200kPa，选取了较为保守的设计参数，基础设计承载力为Q=kN。
二、施工顺序本工程的施工顺序为：土开挖→人工清槽→地基钎探→基底碾压→垫层施工→基础放线→筏板基础施工→钢筋工程→模板工程→混凝土工程→基础砼养护→注意事项。
三、施工部署一）土开挖首先进行土方开挖，按设计要求开挖至基础底面标高，同时对XXX进行分类堆放，以备后续使用。
二）人工清槽清理土方底床，清除底床上的杂物和泥沙，使其平整、干燥、无积水、无松散物，为后续地基钎探做好准备。
三）地基钎探进行地基钎探，根据设计要求在筏板基础上进行钎探，测量地基的承载力和稳定性，为后续施工提供数据支撑。
四）基底碾压进行基底碾压，将土方底床进行碾压，使其更加坚实、平整，以便后续垫层施工。
五）垫层施工进行垫层施工，铺设垫层材料，使其厚度符合设计要求，起到分散荷载、缓冲震动的作用。
六）基础放线进行基础放线，根据设计要求在垫层上进行放线，确定筏板基础的位置和尺寸。
七）筏板基础施工进行筏板基础施工，按照设计要求进行混凝土浇筑、振捣、养护等工作，确保基础的质量和稳定性。
1、钢筋工程进行钢筋工程，按照设计要求进行钢筋的加工、安装、绑扎等工作，保证筏板基础的受力性能。
2、模板工程进行模板工程，按照设计要求进行模板的搭设、调整、拆除等工作，确保混凝土浇筑的质量和形状。
3、混凝土工程进行混凝土工程，按照设计要求进行混凝土的搅拌、运输、浇筑、振捣等工作，确保基础的强度和抗渗性能。
八）基础砼养护进行基础砼养护，按照设计要求进行基础砼的养护，保证其强度和稳定性。
九）注意事项施工过程中要注意安全、环保、文明施工等方面的问题，确保施工过程安全、顺利、高效。
四、基础砼测温案一）温度计算进行基础砼测温，按照设计要求进行温度计算，确定测温点的位置和数量，保证测温数据的准确性。
二）保温措施进行保温措施，按照设计要求进行保温材料的铺设、固定等工作，保证测温数据的准确性和可靠性。
筏板基础及地下室施工手册
筏板基础及地下室施工手册1. 筏板基础筏板基础是一种常用的地基基础形式，适用于软土地区。
本施工手册将介绍筏板基础的施工方法和步骤。
1.1 筏板基础的设计要点- 确定结构荷载和地基土的承载力，计算筏板的尺寸和厚度。
- 确定筏板的布置形式，如矩形、圆形或异型。
- 注意筏板基础与地下水位之间的关系，采取相应的防水措施。
1.2 筏板基础的施工步骤- 土地准备：清理施工场地并进行土方整平。
- 基础标高：根据设计要求和土层条件确定筏板基础的标高。
- 基础桩位设置：根据设计要求，在场地上布置基础桩位。
- 打桩施工：按照设计要求进行基础桩的打桩。
- 钢筋绑扎：根据筏板基础的布置形式和受力要求，进行钢筋的绑扎。
- 混凝土浇筑：在钢筋绑扎完成后，进行混凝土的浇筑。
- 混凝土养护：根据混凝土强度要求，进行适当的养护。
2. 地下室施工地下室施工是在建筑物地下部分进行的一项工程。
本施工手册将介绍地下室施工的注意事项和步骤。
2.1 地下室施工的设计要点- 确定地下室的用途和功能。
- 根据地下室的用途和功能，进行适当的结构设计和改善地下环境的措施。
2.2 地下室施工的施工步骤- 地下室开挖：根据设计要求和地下室结构进行开挖作业。
- 墙体施工：根据设计要求进行地下室墙体和分隔墙的施工。
- 地板施工：根据设计要求进行地下室地板的施工。
- 屋面防水：对地下室屋面进行防水处理。
- 通风与照明：安装地下室通风和照明设备。
- 地下室装修：根据设计要求进行地下室的装修和设备安装。
此施工手册提供了筏板基础和地下室施工的基本步骤和要点，供施工人员参考和应用。
具体施工过程需要根据实际情况进行调整和优化，确保施工质量和安全。
筏板基础设计步骤及要求
筏板基础设计步骤及要求筏板基础设计的一般要求（1）埋深当采用天然地基时，筏板基础埋深不宜小于建筑物地面以上高度的1/12，当筏板下有桩基时不宜小于建筑物地面以上高度的1/15，桩长度不计入埋深。
但对于非抗震设计的建筑物或抗震设防烈度为6度时，筏基的埋深可适当减小;在遇到地下水位很高的地区，筏基的埋深也可适当减小。
一般情况下，为了防止建筑物的滑移，设置一层地下室是必要的，这在建筑使用上也常常需要。
当基础落在岩石上，为设置地下室而需要开挖大量石方时，也允许不设地下室，但是，为了保证结构的整体稳定，防止倾覆和滑移，应采用地锚等必要的措施。
(2)选型与梁板筏基础和平板筏基础相比，前者消耗较少的混凝土和钢筋，因此更经济；后者有利于地下室空间的高度，便于施工。
因此，筏板基础选型应根据土体质量、上部结构体系、柱间距、荷载大小、施工等条件进行综合分析。
在工程设计中，一般认为，柱间距变化不超过20%，柱间荷载变化不超过20%时，一般考虑柱筏基础均匀、间距小、上部荷载小的结构；竖向和水平柱网尺寸差异较大，上部结构荷载较大时，应选择梁筏基础。
当上部结构是剪力墙体系时，如果每个剪力墙直接连接到基础上，一般习惯把筏板基础做成平板式的;而对于每道剪力墙不都直通到基础的框支剪力墙，必须选用梁板式的筏板基础。
（3）筏板厚度筏板厚度可根据上部结构开间和荷载大小确定。
梁板式筏基的筏板厚度不得小于200mm，且板厚与板格的最小跨度之比不宜小于1/20。
平板式筏基的板厚度应根据冲切承载力确定，且最小厚度不宜小于300mm。
(4)筏板平面尺寸筏板的平面尺寸应根据地基的承载力、上部结构的布置、荷载分布等因素来确定。
当需要扩大筏板基础的楼面面积时，膨胀位置应优先考虑建筑物的宽度方向。
对于基础梁延伸的梁板式筏板基础，筏板底板的长度在横向方向上不应大于1200 mm，而在基础梁的外皮方向上长度为800毫米；对于平筏基础而言，取桩长度不应大于横截面的1000 mm，柱柱纵向长度应大于600 mm。
筏板基础设计规范
筏板基础设计规范篇一：筏板基础强制性规范一、基础分部工程（一）基础分部工程1、施工前对水泥、砂子、钢材、轻体砖等原材料进行了检查，其品种、规格、标号、型号等均符合要求，并按规范规定对原材料进行了复试，试验结果全部合格，基础砼使用商品混凝土，由九天建化集团混凝土搅拌站提供配比单，砌筑砂浆由赤峰市检测中心出据配合比通知单。
2、本工程基础为独立柱基加构造底板基础，其基坑开挖尺寸符合设计及施工规范要求。
3、基础钢筋绑扎成型质量符合规范要求。
4、施工中对钢筋绑扎、砼浇筑等进行全过程检查，砼振捣养护、拆模等符合规范规定，并按规范规定在监理见证下留置标养试块及同条件试块检查砼强度，试验结果合格。
试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。
5、砌体工程施工中，轻体砖砌筑、拉结筋设置、施工配合比计量均按施工操作规程施工，并按规范规定在监理见证下留置砂浆标养试块，试验结果合格。
试验结果均达到设计要求，按照验评标准进行评定，评定结果合格。
二、主体分部工程1、钢筋种类、型号、数量符合设计要求，钢筋加工的形状、尺寸符合设计及规范要求，钢筋焊接接头位置、外观质量、数量、受力钢筋的位置、数量、绑扎搭接长度、位置、保护层厚度符合规范要求。
2、模板及其支架具有足够的刚度、强度及稳定性，在浇筑砼之前，对模板工程进行了验收，能够满足规范要求，模板及其支架拆除的顺序及安全措施均按施工技术方案执行，底模拆除时，按砼同条件养护试件强度试验报告判定砼强度是否符合要求后才进行拆除。
3、砌体工程所用材料均有产品的合格证书及产品性能检测报告，并按规定进行了复试；试验结果合格。
砂浆由赤峰市检测中心出据配合比报告。
施工过程中，轻体砖提前浇水湿润，组砌方法正确，灰缝厚度及砂浆饱满度均符合规范规定。
墙体拉结筋的数量、留置长度等符合规范规定，砌体的位置及垂直度均在允许偏差范围内，砂浆试块留置数量符合规范规定，试验结果合格。
4、砼采用商品砼。
筏形基础
筏板上网钢筋
柱及剪力墙插筋
梁钢筋
1、钢筋施工程序
放线并预检 成型钢筋进场 排钢筋 焊接接头 绑扎 柱墙插筋定位 交接验收
2、模板施工程序
3、混凝土施工程序
6.3 钢筋绑扎工艺
筏板基础地梁钢筋绑扎示意图
6.4 模板工程
筏板基础模板工程示意图
6.5 混凝土工程（现场搅拌泵送）
6.6 筏板施工的要点
四、筏形基础的优缺点
在通常设计中平板式筏形基础使用较为普遍， 其原因是平板式筏形基础在钢筋绑扎、模板支撑、 混凝土浇筑等施工过程中施工比较简便，施工速度 较快，对加快施工进度较为有利，致使整个基础工 程的钢筋和混凝土使用量相对梁板式筏形基础较浪 费，对控制基础工程的总造价不利。梁板式筏基与 平板式相比具有材耗低、刚度大的优点，缺点是基 础相对复杂，钢筋绑扎难度大，模板支撑和混凝土 浇筑也较平板式相对麻烦。
五、筏型基础的设计步骤和构造要求
六、筏板基础的施工
6.1 施工机具
1、
手锯 电锯 水性隔离剂 斧子
电钻
扳手
钳子
线坠
2、
砂浆 手推车 搅拌机
大铲
托线板 砖夹子 铁抹子 靠尺板
6.2 筏板基础的施工程序
基地土质验槽 施工垫层
在垫层上弹线抄平
筏板下网钢筋
筏板混凝土（板式） 、筏板及上部（梁式）
梁板式筏形基础 当柱网间距大时，一般采用梁板式筏形基础。根据肋梁的设置分为单向肋和双 向肋两种形式。单向肋梁板式筏形基础是将两根或两根以上的柱下条形基础中间 用底板连接成一个整体，以扩大基础的底面积并加强基础的整体刚度。双向肋梁 板式筏形基础是在纵、横两个方向上的柱下都布置肋梁，有时也可在柱网之间再 布置次肋梁以减少底的厚度。
筏板基础设计方法及构造要求
筏板基础设计⽅法及构造要求前提条件：1.上部结构的计算可以提供荷载和凝聚到基础顶⾯的刚度；2.有完整准确地地质报告输⼊，并成功读⼊到合适位置。
基本参数基础埋置深度：⼀般应⾃室外地⾯标⾼算起。
对于地下室，采⽤筏板基础也应⾃室外地⾯标⾼算起，其他情况如独基、条基、梁式基础从室内地⾯标⾼算起。
⾃动计算覆⼟重：该项⽤于独基、条基部分。
点取该项后程序⾃动按20kN/m2的混合容重计算基础的覆⼟重。
如不选该项，则对话框中出现“单位⾯积覆⼟重”参数需要⽤户填写。
⼀般来说如条基、独基、有地下室时应采⽤⼈⼯填写“单位⾯积覆⼟重”，且覆⼟⾼度应计算到地下室室内地坪处，以保证地基承载⼒计算正确。
⼀层上部结构荷载作⽤点标⾼：即承台或基础顶标⾼，先进⾏估算，计算完成后进⾏修改。
该参数主要是⽤于求出基底剪⼒对基础底⾯产⽣的附加弯矩作⽤。
在填写该参数时，应输⼊PMCAD中确梁⽀座钢筋放⼤系数：1.0梁跨中钢筋放⼤系数：1.0梁箍筋放⼤系数：1.0梁主筋级别：⼆级或三级梁箍筋级别：⼀级或⼆级梁⽴⾯图⽐例、梁剖⾯图⽐例：按默认梁箍筋间距：200翼缘（纵向）分布钢筋直径、间距：8mm、200mm梁式基础的覆⼟标⾼：当不是带地下室的梁式基础时，此值为0；否则应填写地下室室内地坪标⾼。
该值⽤于判断梁式基础是否有地下室和计算地下室内覆⼟⾼度的数据梁设弯起钢筋： x板的参数：梁板混凝⼟等级：C30梁翼缘、板钢筋级别：⼀级或⼆级板钢筋归并系数：按默认板⽀座钢筋连通系数：按默认板⽀座钢筋放⼤系数：1.0板跨中钢筋放⼤系数：1.0柱下平板配筋模式：按默认梁施⼯图参数：对于独⽴基础（独⽴桩基承台）来说，如果在独基上架设连梁，连梁上有填充墙，则应将填充墙的荷载在此菜单中作为节点荷载输⼊，⽽不要作为均布荷载输⼊。
否则将会形成墙下条形基础，或丢失荷载。
选择PK⽂件、读取荷载、荷载编辑、当前组合、⽬标组合墙下条形基础可采⽤PM荷载或砖混荷载；柱下独基和桩承台采⽤尽量多的荷载组合；筏板和基础梁选相同⼯况荷载组合。
筏板基础施工方案与技术措施
筏板基础施工方案与技术措施一、引言筏板基础是一种常见的混凝土浅基础形式，广泛应用于建筑、桥梁、道路等工程中。
它具有面积大、承载能力强、抗震性好等优势。
本文将介绍筏板基础施工方案以及相关的技术措施。
二、施工前准备1. 剖析设计图纸：施工前，施工队需要详细剖析设计图纸，了解基础的尺寸、布置方式和钢筋等要求。
2. 土层调查：对施工地点进行土质勘察，确定承载力和地基沉降的情况。
根据土质情况合理选择基础类型和配置。
3. 清理工作：清理工地并确保施工现场平整。
清除杂物、建筑垃圾等，以确保施工过程的顺利进行。
三、筏板基础施工方案1. 基坑开挖：根据设计图纸要求，在土层调查的基础上，进行适当的基坑开挖。
确保基坑的底部平整，墙壁垂直，并根据设计要求进行加固。
2. 基础沉降：在基坑内进行基础沉降，通过质量块等工具按顺序得到设计要求的沉降值，并对沉降过程进行监测。
根据实际情况进行调整，确保基础整体沉降平稳。
3. 基础搭设：在基坑底部铺设防水层，以隔离建筑物与地下水的接触。
然后在防水层上铺设一层砂浆，以提高基础的稳定性和均匀性。
4. 钢筋制作与安装：根据设计图纸要求，制作和安装钢筋网和钢筋筋条。
钢筋的数量和布置要符合设计要求，并注意正确连接和固定。
5. 浇筑混凝土：将预制好的混凝土运输至基底，并通过抬升泵等设备将混凝土注入基底中。
在注入过程中，要注意混凝土的均匀分布和排除气泡。
6. 后续处理：在混凝土凝固后，进行后续处理工作。
包括收边、修整表面和喷涂防护层等，以提高基础的抗压和耐久性。
四、技术措施1. 施工工艺：在施工中，要严格按照设计要求和施工规范进行操作。
保证每个施工环节的质量和准确性。
2. 质量检查：在施工过程中，要进行质量检查，及时校正和处理施工中的问题，确保基础施工的质量和安全性。
3. 监测控制：在筏板基础施工过程中，利用现场监测装置对施工过程进行实时监测，及时发现问题并进行调整。
4. 安全防护：在施工过程中，要加强安全防护措施，确保施工人员的人身安全。
筏板基础专项方案
筏板基础专项方案1. 写作背景筏板基础是一种常用于建筑物基础的结构形式，它能够有效减小地基沉降，提高建筑物的稳定性。
本文将介绍筏板基础的专项方案，包括基础设计、施工步骤以及注意事项等内容，以便工程师和施工人员在筏板基础工程中能够正确操作。
2. 基础设计2.1 基础类型选择根据工程所处地区的地质条件和建筑物的荷载情况，选择适合的筏板基础类型，包括刚性筏板基础、柔性筏板基础和半刚性筏板基础。
•刚性筏板基础适用于土层较硬、地下水位较深的地区。
•柔性筏板基础适用于土层较软、地下水位较浅的地区，能够有效分散荷载。
•半刚性筏板基础适用于土层硬软变化较大的地区。
2.2 基础尺寸计算基础尺寸的计算需考虑建筑物的荷载、土层的承载力以及基础的稳定性要求。
可以采用经验公式或者有限元分析等方法进行计算。
2.3 筏板厚度根据土层的承载力分布、基础尺寸和基础荷载等因素，计算筏板的最小厚度，确保其具有足够的强度和刚度。
3. 施工步骤3.1 地面处理在确定基础位置后，需进行地面平整处理。
首先清除表面的杂物和草皮，然后按照设计要求进行填方或者挖方，使地面达到设计标高。
3.2 基础施工3.2.1 打桩根据设计要求，在基础位置处进行打桩，以提高筏板的水平和竖直度。
采用桩机或人工的方式进行打桩操作，确保桩与基础之间的连接牢固。
3.2.2 砼配制和浇筑按照设计方案，配制合适的砼，并进行现场浇筑。
浇筑过程中要注意控制好砼的坍落度和浇筑速度，确保砼能够充分填满筏板底部和侧面。
3.3 筏板处理3.3.1 防水处理在筏板施工完成后，对其进行防水处理，以防止地下水渗透到底板中。
可以采用防水涂料或者防水卷材等材料进行处理。
3.3.2 防腐处理对筏板进行防腐处理，以延长其使用寿命。
根据地下水和土层的特性，选择适当的防腐材料进行涂覆或者包裹处理。
3.4 筏板连接对于较大面积的筏板基础，需要对筏板进行连接处理，以增加其整体稳定性。
可以采用筋肋板连接、梳齿连接等方式进行连接。
筏形基础施工方案及操作要点
筏形基础施工方案及操作要点一、施工流程1、筏形基础施工工艺流程：测量、放线及基坑土方开挖→浇筑热层混凝土→绑孔钢筋→支设模板→隐检→浇筑筏板基础混凝上→筏板混凝土养护2．施工操作要点（1）基坑开挖1）按设计施工图放好轴线和基坑开挖边线后进行基坑土方开挖；如有地下水，应采纳人工降低地下水位至基坑底50cm以下部位，以保证在无水的情况下进行土方开挖和基础结构施工。
2）基坑土方开挖应注意保持基坑底土的原状结构，如采纳机械开挖时，基坑底面以上留20～40cm厚土层，采纳人工挖除和修整，避开超挖或破坏基土。
如局部有孱弱土层或超挖，应进行换填并夯实。
基坑开挖应连续进行，如基坑挖好后不能立刻进行下一道工序，应在基底以上留置15～20cm厚一层土不挖，待下道工序施工时再挖至设计基坑底标高，以免基土被扰动。
（2）基础垫层施工：基坑土方开挖至设计标高，阅历槽合格后，即可采纳C15混凝土浇筑垫层。
若底板有防水要求，应待底板混凝土达到25%以上强度后再进行底板防水层施工；防水层施工完毕，应浇筑肯定厚底的混凝土保护层，以避开进行钢筋安装绑扎时防水层受到破坏。
（3）筏板钢筋绑扎、模板安装：按设计图纸要求绑扎基础底板和梁钢筋，并插好墙、柱及其他预留钢筋，然后安装梁、柱、墙侧模。
（4）筏板基础底板混凝土施工1）筏板钢筋及模板安装完毕并检查无误，并清除模内泥土、垃圾、杂物及积水之后，即可进行筏板基础底板混凝土浇筑；混凝土应一次连续浇筑完成。
2）当筏板基础长度过长（40m以上）时，往往在中部位置留设贯穿后浇带或膨胀加强带，以避开显现温度收缩裂缝。
对于超厚的筏形基础，应充分考虑实行降低水泥水化热和浇筑入模温度的措施，以避开显现过大温度收缩效应，导致基础底板开裂。
3）浇筑混凝土时，应常常察看模板、钢筋、预埋件、预留孔洞和管道，若有偏位、变形的情况，应先停止浇筑，适时矫正好后再连续浇筑，确保在混凝土初凝前处理好。
二、施工方案（一）钢筋工程1、施工准备（1）钢筋绑扎前，核对猾加工料表是否正确，并检查有无锈蚀现象，除锈后再运至施工部位。
筏板基础基础施工方案(1)
筏板基础基础施工方案(1)1. 背景筏板基础是一种适用于软土地基的基础形式，通过将水泥、砂浆等混凝土材料浇注在地基表面，增加地基承载力。
本文将介绍筏板基础的施工方案。
2. 筏板基础施工前准备在进行筏板基础施工前，需要进行以下准备工作：- 土方开挖：根据设计要求，挖掘地基至规定深度。
- 地基处理：进行地基扩展、夯实等处理，确保地基坚实。
- 基坑支护：如有需要，进行基坑支护工作，确保工作安全。
3. 筏板基础施工步骤步骤一：基础标高确定根据设计要求，在地基表面标出筏板基础的高程。
步骤二：材料准备准备好混凝土所需的水泥、砂、石子等原材料，并按照配合比准备混凝土。
步骤三：筏板浇筑1.搅拌混凝土：将水泥、砂、石子等按设计比例搅拌均匀。
2.浇筏板：将搅拌好的混凝土均匀浇入地基表面，用抹光机进行抹平。
步骤四：筏板养护筏板浇筑完成后，需要进行养护工作，以确保混凝土的力学性能：- 保湿养护：在浇筏板后，要及时浇水保湿，避免混凝土过快干燥。
- 严禁踩踏：在养护期间，严禁在筏板上行走，以避免对混凝土造成影响。
4. 筏板基础施工质量控制在筏板基础施工过程中，需注意以下质量控制事项： - 混凝土配合比：需按照设计要求精确调配，避免出现配合比不合理导致强度不足等问题。
- 浇筏板工艺：需保证浇筏板的均匀性和密实性，避免出现裂缝等质量问题。
- 养护措施：严格按照设计要求进行养护，确保混凝土达到设计强度要求。
5. 结语筏板基础是一种有效的软土地基加固方式，正确施工可以提高基础承载力，保障建筑物的稳定性和安全性。
施工过程中需严格按照设计要求操作，确保施工质量。
以上是筏板基础基础施工方案的简要介绍，希望对您有所帮助。
筏板基础设计要点及计算示例
筏板基础设计要点及计算示例
一、筏板基础设计要点
1、材料和结构：根据建筑物的使用性质，湿法筏板基础可选用钢筋混凝土组合桩作为结构材料，其中混凝土的强度等级由长期使用要求来确定。
结构厚度、网络布置等应符合国家标准的要求。
2、环境条件：筏板基础的承载力受多种因素影响，如地质、水位、温度等。
因此，对于不同环境条件，应通过地质勘查、湿度测定、电阻率测定等手段，建立筏板基础的环境参数，以确保建筑物的安全使用。
3、设计及施工：筏板基础的施工应按照国家标准给出的要求进行，结构设计应满足工程实际要求，结构的厚度、网络布置等要求应符合国家标准。
施工前，应进行现场施工前设计，并根据现场施工条件，采取必要的施工措施，以保证施工的质量，确保建筑物的安全使用。
二、计算示例：
1、确定筏板基础中心距：
根据规范要求，筏板基础中心距应不小于基础宽度1/4、也就是说，对于一个宽为2m的筏板基础，其中心距不应小于500mm。
2、确定抗拔承载力：
根据国家规范要求，组合桩的抗拔承载力可以建立如下的计算公式：Q=AφKs-Bp(φ-P)
其中，A和B是规定的系数。
筏板基础的施工方案
筏板基础的施工方案筏板是指用来支撑混凝土浇筑过程中的水平模板系统。
它为混凝土提供了支撑和定位的功能，保证了混凝土的均匀浇筑和固结。
以下是筏板基础的施工方案。
一、前期准备：1. 根据设计图纸确定筏板基础的形状和尺寸，并确定筏板的位置。
2. 清理基坑内的杂物和泥土。
3. 在基坑内铺设好排水管道和电缆等管线。
二、筏板制作：1. 根据设计要求和图纸制作筏板模板。
模板可以使用红板或钢模板。
2. 根据设计要求和图纸制作筏板钢筋网。
钢筋网的间距和规格应符合相关规范要求。
3. 在筏板模板的四周安装固定桩或在筏板下方设置墩柱，以确保筏板的稳定。
三、筏板安装：1. 在模板和钢筋网的上部铺设一层厚度约为20cm的砂浆，用于填充钢筋网与模板之间的间隙，并作为基床。
2. 在筏板底部铺设一层防渗层，通常使用沥青纸或塑料薄膜，以防止水分渗透到筏板下方的土壤中。
3. 将制作好的筏板模板和钢筋网安装在基床和防渗层上，确保模板和钢筋网的位置正确。
4. 使用螺栓将筏板模板固定在固定桩或墩柱上，确保筏板的水平和稳定。
5. 布置完筏板后，需要进行一次检查，保证筏板的平整度和垂直度。
四、混凝土浇筑：1. 在筏板上铺设一层混凝土满铺层，厚度约为10-15cm，用于均匀分布混凝土和均匀支撑钢筋。
2. 在满铺层上铺设钢筋网，钢筋网的间距和规格应符合相关规范要求。
3. 对于大型基础，需要设置横向和纵向的钢筋加固筋。
4. 进行混凝土的浇筑，并使用振动器进行震动以达到最佳浇筑效果。
5. 混凝土浇筑完成后，及时进行养护，保持适当的湿度和温度，促进混凝土的早期强度发展。
五、施工注意事项：1. 施工过程中要时刻保证施工现场的安全，严格遵守相关施工规范和操作规程。
2. 施工期间要及时清理废弃物和余料，保持施工现场整洁。
3. 施工过程中要及时检查筏板的稳定性和水平度，并及时纠正不符合要求的情况。
4. 施工完成后，要对筏板基础进行质量检查，确保其满足设计和规范要求。
筏板基础流程
1.定位放线：根据设计施工图，放好轴线和基坑开挖边线，进行基坑土方开挖。
2.基础垫层施工：基坑土方开挖至设计标高后，进行C15混凝土垫层浇筑。
若底板有防水要求，应在底板混凝土达到25%以上强度后进行防水层施工，防水层施工完毕后，浇筑一定厚度的混凝土保护层。
3.筏板基础钢筋绑扎和模板安装：按设计图纸要求绑扎基础底板和梁钢筋，并
安装梁、柱、墙侧模。
4.筏板基础底板混凝土施工：钢筋及模板安装检查无误后，清除模内泥土、垃
圾、杂物及积水，进行混凝土浇筑。
混凝土应一次连续浇筑完成。
对于长度超过40m的筏板基础，可能需要在中部位置留设贯通后浇带或膨胀加强带。
对于超厚的筏形基础，应采取降低水泥水化热和浇筑入模温度的措施，以避免过大温度收缩效应导致基础底板开裂。
5.混凝土养护：浇筑混凝土后，应进行覆盖和洒水养护，不少于7天，必要时
应采取保温养护措施，并防止浸泡基础。
6.沉降观测点设置：预先在旁边做好沉降观测点，方便以后的观察分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
筏板基础设计的一般要求
(1)埋置深度
当采用天然地基时，筏板基础埋深不宜小于建筑物地面以上高度的1/12，当筏板下有桩基时不宜小于建筑物地面以上高度的1/15，桩长度不计入埋深。
但对于非抗震设计的建筑物或抗震设防烈度为6度时，筏基的埋深可适当减小;在遇到地下水位很高的地区，筏基的埋深也可适当减小。
一般情况下，为了防止建筑物的滑移，设置一层地下室是必要的，这在建筑使用上也常常需要。
当基础落在岩石上，为设置地下室而需要开挖大量石方时，也允许不设地下室，但是，为了保证结构的整体稳定，防止倾覆和滑移，应采用地锚等必要的措施。
(2)选型
梁板式筏基和平板式筏基两者相比，前者所耗费的混凝土和钢筋都比较少，因而也比较经济;后者对地下室空间高度有利，施工也比较方便。
因此，筏基型式的选用应根据土质、上部结构体系、柱距、荷载大小及施工等条件综合分析确定。
在工程设计中，一般认为柱距变化不超过20%、柱间的荷载变化也不20%时，对于柱网均匀且间距较小和上部荷载不很大的结构，通常考虑选用平板式筏板基础;对于纵横柱网尺寸相差较大，上部结构的荷载也较大时，宜选用梁式筏板基础。
对于上部结构为剪力墙体系时，如果每道剪力墙都直通到基础，
一般习惯把筏板基础做成平板式的;而对于每道剪力墙不都直通到基础的框支剪力墙，必须选用梁板式的筏板基础。
(3)筏板厚度
筏板厚度可根据上部结构开间和荷载大小确定。
梁板式筏基的筏板厚度不得小于200mm，且板厚与板格的最小跨度之比不宜小于
1/20。
平板式筏基的板厚度应根据冲切承载力确定，且最小厚度不宜小于300mm。
(4)筏板平面尺寸
筏板的平面尺寸，应根据地基承载力、上部结构的布置以及荷载分布等因素确定。
需要扩大筏基底板面积时，扩大位置宜优先考虑在建筑物的宽度方向。
对基础梁外伸的梁板式筏基，筏基底板挑出的长度，从基础梁外皮起算横向不宜大于1200mm,纵向不宜大800mm;对平板式筏基其挑出长度从柱外皮起算横向不宜大1000mm，纵向不宜大600mm。
(5)筏板混凝土
筏板混凝土强度等级不应低于C20,常用C25及其以上的混凝土。
当有防水要求时的混凝土的抗渗等级不应低于S6，并应进行抗裂度验算。
(6)筏板配筋
筏板配筋率一般在0.5%～1.0%为宜。
当板厚度小于300mm时单层配筋，板厚度等于或大于300mm时双层配筋。
受力钢筋的最小直径不宜小于8mm，间距100mm～200mm，当有垫层时，钢筋保护层的厚度不宜小于35mm。
筏板的分布钢筋，直径取8mm、10mm，间距200mm～300mm。
筏板配筋不宜粗而疏，以有利于发挥薄板的抗弯和抗裂能力。
筏板配筋除符合计算要求外，纵横方向支座处尚应有0.10%～0.15%的配筋率的钢筋连通;跨中则按实际配筋率全部贯通。
筏板悬臂部分下的土体如可能与筏板底脱离时，应在悬臂上部设置受力钢筋。
当双向悬臂挑出但梁不外伸时，宜在板底布置放射状附加钢筋。
