螺栓机械性能等级表

螺栓机械性能等级表

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如:
性能等级4.6级的螺栓,其含义是:
1、螺栓材质公称抗拉强度达400MPa级;
2、螺栓材质的屈强比值为0.6;
3、螺栓材质的公称屈服强度达400×0.6=240MPa级
性能等级10.9级高强度螺栓,其材料经过热处理后,能达到:
1、螺栓材质公称抗拉强度达1000MPa级;
2、螺栓材质的屈强比值为0.9;
3、螺栓材质的公称屈服强度达1000×0.9=900MPa级
螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa
8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2
一般的螺栓是用"X.Y"表示强度的,X*100=此螺栓的抗拉强度,X*100*(Y/10)=此螺栓的屈服强度(因为按标识规定:屈服强度/抗拉强度=Y/10)如4.8级则此螺栓的抗拉强度为:400MPa;屈服强度为:400*8/10=320MPa。

螺栓强度等级标准对照表

螺栓强度等级标准对照表

螺栓强度等级标准对照表
螺栓是一种常用的连接件,用于连接机械设备和结构件。

螺栓的强度等级标准
对照表是对螺栓强度等级进行分类和标注,以便在工程设计和施工中选择适当的螺栓等级,确保连接的安全可靠性。

下面将介绍螺栓强度等级及其标准对照表。

1. 螺栓强度等级
螺栓的强度等级通常用数字标识,例如4.8、8.8、10.9等。

这些数字代表了螺
栓的材料强度和抗拉强度等级。

其中,数字前面的数字表示螺栓的材料强度,后面的数字表示螺栓的抗拉强度等级。

• 4.6级螺栓:适用于一般工程结构,抗拉强度不高。

• 4.8级螺栓:适用于一般结构,抗拉强度稍高。

•8.8级螺栓:适用于要求较高的连接,抗拉强度高。

•10.9级螺栓:适用于重要的连接,抗拉强度很高。

•12.9级螺栓:适用于对连接强度要求极高的场合。

2. 螺栓等级标准对照表
以下是螺栓强度等级标准对照表:
等级材料强度(MPa)抗拉强度(MPa)
4.6 225 300
4.8 400 320
8.8 800 640
10.9 1040 900
12.9 1220 1080
从上表可以看出,螺栓的强度等级越高,其材料强度和抗拉强度也越高,适用
范围更广,但成本也相应增加。

在实际应用中,根据不同的工程要求和安全性标准,选择合适的螺栓强度等级非常重要。

总而言之,螺栓强度等级标准对照表是工程设计和施工中必不可少的参考依据,正确选择和使用适当等级的螺栓可以保证连接部件的安全可靠,确保工程质量。

螺栓机械性能等级表

螺栓机械性能等级表

钢结构连接用螺栓性能等级分3.6、4。

6、4。

8、5.6、6。

8、8。

8、9。

8、10。

9、12。

9等10余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值.例如:
性能等级4。

6级的螺栓,其含义是:
1、螺栓材质公称抗拉强度达400MPa级;
2、螺栓材质的屈强比值为0.6;
3、螺栓材质的公称屈服强度达400×0。

6=240MPa级
性能等级10。

9级高强度螺栓,其材料经过热处理后,能达到:
1、螺栓材质公称抗拉强度达1000MPa级;
2、螺栓材质的屈强比值为0.9;
3、螺栓材质的公称屈服强度达1000×0。

9=900MPa级
螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。

强度等级所谓8。

8级和10。

9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa
8。

8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2
一般的螺栓是用"X。

Y”表示强度的,X*100=此螺栓的抗拉强度,X*100*(Y/10)=此螺栓的屈服强度(因为按标识规定:屈服强度/抗拉强度=Y/10)如4。

8级则此螺栓的抗拉强度为:400MPa;屈服强度为:400*8/10=320MPa。

螺栓机械性能等级表

螺栓机械性能等级表

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如:
性能等级4.6级的螺栓,其含义是:
1、螺栓材质公称抗拉强度达400MPa级;
2、螺栓材质的屈强比值为0.6;
3、螺栓材质的公称屈服强度达400×0.6=240MPa级
性能等级10.9级高强度螺栓,其材料经过热处理后,能达到:
1、螺栓材质公称抗拉强度达1000MPa级;
2、螺栓材质的屈强比值为0.9;
3、螺栓材质的公称屈服强度达1000×0.9=900MPa级
螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa
8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2
一般的螺栓是用"X.Y"表示强度的,X*100=此螺栓的抗拉强度,X*100*(Y/10)=此螺栓的屈服强度(因为按标识规定:屈服强度/抗拉强度=Y/10)如4.8级则此螺栓的抗拉强度为:400MPa;屈服强度为:400*8/10=320MPa。

-----精心整理,希望对您有所帮助!。

螺栓拧紧力矩对照表

螺栓拧紧力矩对照表

螺栓拧紧力矩对照表
一、引言
在工程实践中,正确拧紧螺栓是至关重要的步骤。

螺栓拧紧力矩对照表是工程
实践中常用的工具,通过该对照表可以确保螺栓在工作状态下具有适当的预加载力,从而确保螺栓连接的安全和可靠性。

二、螺栓拧紧力矩对照表示例
下表为常见螺栓规格及其对应的推荐拧紧力矩示例:
螺栓规格8.8级螺栓(Nm)10.9级螺栓(Nm)12.9级螺栓(Nm)
M6 10 14 17
M8 23 38 50
M10 45 78 110
M12 70 120 170
注意:以上数值仅为示例,实际使用时应根据具体的工程要求和螺栓材质进行调整。

三、螺栓拧紧力矩的重要性
正确的螺栓拧紧力矩对于工程结构的安全和可靠性至关重要。

如果拧紧力过大,容易导致螺栓断裂;而拧紧力过小,则可能造成连接不紧密,影响工程结构的使用寿命。

因此,根据螺栓规格和工程要求选择适当的拧紧力矩是十分重要的。

四、螺栓拧紧力矩的选择方法
1.参考标准:根据相关标准和规范中对于螺栓拧紧力矩的要求进行选
择。

2.专业建议:在不确定的情况下,可以咨询专业工程师或技术人员的
建议。

3.试验验证:在实际使用中,可以通过试验验证不同拧紧力矩下螺栓
连接的效果,选取最适合的拧紧力矩。

五、结论
螺栓拧紧力矩对照表是工程实践中必不可少的工具,正确选择和应用拧紧力矩
可以确保工程结构的安全可靠性。

在实际应用中,需要根据具体情况不断调整优化,以满足工程结构的要求。

螺栓性能等级和机械性能

螺栓性能等级和机械性能

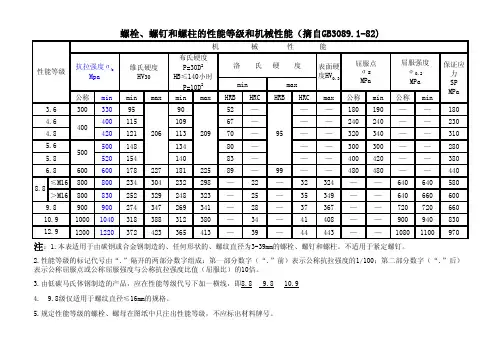

螺栓、螺钉和螺柱的性能等级和机械性能(摘自GB3089.1-82)
注:1.本表适用于由碳钢或合金钢制造的、任何形状的、螺纹直径为3-39mm的螺栓、螺钉和螺柱。

不适用于紧定螺钉。

2.性能等级的标记代号由“.”隔开的两部分数字组成:第一部分数字(“.”前)表示公称抗拉强度的1/100;第二部分数字(“.”后)表示公称屈服点或公称屈服强度与公称抗拉强度比值(屈服比)的10倍。

3.由低碳马氏体钢制造的产品,应在性能等级代号下加一横线,即8.8 9.8 10.9
4. 9.8级仅适用于螺纹直径≤16mm的规格。

5.规定性能等级的螺栓、螺母在图纸中只注出性能等级,不应标出材料牌号。

螺紋的應力截面積計算公式:。

常用螺栓扭矩表及螺栓拉力计算

常用螺栓扭矩表及螺栓拉力计算

注1:该螺栓扭矩表是德国工业标准,此表中扭矩为螺栓达到屈服极限的70%时所测定注2:建议锁紧力矩值为:表中数值×(70-80)%一个8.8级M20螺栓的最大承受拉力有多大? (2011-05-28 18:41:24)转载▼标签: 杂谈一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级,其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为:8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓,在标示方法上,性能等级小数点前的数字代表材料公称抗拉强度σb的1%,小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa,最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ,最小屈服强度σs=660。

(另外一种解释:小数点前数字表示热处理后的抗拉强度;小数点后的数字表示屈强比即屈服强普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级,其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为:8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓,在标示方法上,性能等级小数点前的数字代表材料公称抗拉强度σb的1%,小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa,最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ,最小屈服强度σs=660。

(另外一种解释:小数点前数字表示热处理后的抗拉强度;小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于800MPa,屈强比为0.8;10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa,屈强比为0.9。

)抗拉强度也叫强度极限指材料在拉断前承受最大应力值,当钢材屈服到一定程度后,由于内部晶粒重新排列,其抵抗变形能力又重新提高,此时变形虽然发展很快,但却只能随着应力的提高而提高,直至应力达最大值。

各种螺钉螺栓受力表

各种螺钉螺栓受力表
抽芯铆钉表(Self plugging rivet)
形式 (Model)
性能等 级
(Grade)
试验项目 (Testing
Item)
2.4*
抽芯铆钉公称直径Nominal diameter (mm)
3
(3.2)
4
4.8*
5
6
最小试验荷载值Ultimate Load in test (N)
6.4*
06 抗剪荷载
243324485664抗剪荷载240310300380475595680870101512251200135093010802843703604505306707609801160138518752360450490107012452000250045059054075085010201200160016502090289036505808201710224030004000660860935105011601425169022302405302042305335900112022303070450055007109209901150128015252000250026753355425055501000120028803840450055009401250117015601875204030003900404050206500883034604540抗拉荷载抗剪荷载170260380500抗拉荷载抗剪荷载抗拉荷载抗剪荷载312041004455551539505000抗拉荷载抗剪荷载抗拉荷载5051抗剪荷载抗拉荷载抗剪荷载抗拉荷载抗剪荷载抗拉荷载5051抗剪荷载抗拉荷载抽芯铆钉表selfpluggingrivet形式model性能等级grade试验项目testingitem最小试验荷载值ultimateloadintestn抽芯铆钉公称直径nominaldiametermm封闭型close30开口型open101106080611

对拉螺栓力学性能表

对拉螺栓力学性能表

对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)M12 M14 M169.8511.5513.55761051440.891.211.58129001780024500M18 M20 M2214.9316.9318.931742252822.002.462.982960038200479003.强度验算已知2[100×50×3.0 冷弯槽钢强度满足要求。

(二) 挠度验算验算挠度时,所采用的荷载,查表得知仅采用新浇混凝土侧压力的标准荷载(F)。

所以已知钢楞容许挠度按表。

挠度满足要求。

二、主钢楞验算(一) 强度验算1.计算简图2.荷载计算P为次钢楞支座最大反力(当次钢楞为连续梁端已含反力为、中跨反力为0.5ql,所以,0.6+0.5)。

3.强度验算强度不够,为此应采取下列措施之一:(1) 加大钢楞断面,再进行验算;(2) 增加穿墙螺栓,在每个主次钢楞交点处均设穿墙螺栓,则主钢楞可不必再验算。

例3:已知混凝土对模板的侧压力为F=30kN/m2,对拉螺栓间距,纵向、横向均为0.9m,选用M16穿墙螺栓,试验算穿墙螺栓强度是否满足要求。

[解]满足要求。

对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)M12 M14 M169.8511.5513.55761051440.891.211.58129001780024500M18 M20 M2214.9316.9318.931742252822.002.462.98296003820047900。

对拉螺栓力学性能表

对拉螺栓力学性能表

对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N) M12M14M169.8511.5513.55761051440.891.211.58129001780024500 M18M20M2214.9316.9318.931742252822.002.462.98296003820047900 3.强度验算已知2[100×50×3.0 冷弯槽钢强度满足要求。

(二) 挠度验算验算挠度时,所采用的荷载,查表得知仅采用新浇混凝土侧压力的标准荷载(F)。

所以已知钢楞容许挠度按表。

挠度满足要求。

二、主钢楞验算(一) 强度验算1.计算简图2.荷载计算P为次钢楞支座最大反力(当次钢楞为连续梁端已含反力为、中跨反力为0.5ql,所以,0.6+0.5)。

3.强度验算强度不够,为此应采取下列措施之一:(1) 加大钢楞断面,再进行验算;(2) 增加穿墙螺栓,在每个主次钢楞交点处均设穿墙螺栓,则主钢楞可不必再验算。

例3:已知混凝土对模板的侧压力为F=30kN/m2,对拉螺栓间距,纵向、横向均为0.9m,选用M16穿墙螺栓,试验算穿墙螺栓强度是否满足要求。

[解]满足要求。

对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)M12 M14 M169.8511.5513.55761051440.891.211.58129001780024500M18 M20 M2214.9316.9318.931742252822.002.462.98296003820047900。

螺栓力矩表

螺栓力矩表
标准紧固转矩N.M 0.5T 1.8T 2.4T 螺栓规格 T N.M N.M N.M N.M M1 0.0195 0.0098 0.035 0.047 M1.1 0.027 0.0135 0.048 0.065 M1.2 0.037 0.0185 0.066 0.088 M1.4 0.058 0.029 0.104 0.14 M1.6 0.086 0.043 0.156 0.205 M1.8 0.0128 0.054 0.23 0.305 M2 0.176 0.089 0.315 0.42 M2.2 0.23 0.116 0.41 0.55 M2.5 0.36 0.16 0.65 0.86 M3 0.63 0.315 1.14 1.5 M3.5 1 0.5 1.6 2.4 M4 1.5 0.76 2.7 3.5 M4.5 2.15 1.08 3.9 5.2 M5 3 1.5 5.4 7.2 M6 5.2 2.6 9.2 12.2 M7 8.4 4.2 15 20 M8 12.5 602 22 29.5 M10 24.5 12.8 44 59 M12 42 21 76 100 M14 68 34 122 166 M16 108 53 190 255 M18 146 73 270 350 M20 204 102 370 490 M22 282 140 500 670 M24 350 180 650 860 M27 520 260 940 1240 M30 700 350 1250 1750 M33 960 480 1750 2300 M36 1240 520 2250 3000 M38 1600 800 2900 3800 M42 2000 1000 3600 4800 M45 2500 1280 4500 6000 M48 2960 1500 25300 7000 M52 3800 1900 6800 9200 M58 4500 3400 8600 11600 M60 5900 2960 10600 14000 M64 7200 3600 13000 17500 M68 8800 4400 16000 21000

对拉螺栓力学性能表

对拉螺栓力学性能表

对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N) M129.85760.8912900M1411.55105 1.2117800M1613.55144 1.5824500M1814.93174 2.0029600M2016.93225 2.4638200M2218.93282 2.9847900M2421.19352.559900M2724.19459.478100M3026.72560.695300M323.强度验算已知2[100×50×3.0冷弯槽钢强度满足要求。

(二)挠度验算验算挠度时,所采用的荷载,查表得知仅采用新浇混凝土侧压力的标准荷载(F)。

所以已知钢楞容许挠度按表。

挠度满足要求。

二、主钢楞验算(一)强度验算1.计算简图2.荷载计算P为次钢楞支座最大反力(当次钢楞为连续梁端已含反力为、中跨反力为0.5ql,所以,0.6+0.5)。

3.强度验算强度不够,为此应采取下列措施之一:(1)加大钢楞断面,再进行验算;(2)增加穿墙螺栓,在每个主次钢楞交点处均设穿墙螺栓,则主钢楞可不必再验算。

例3:已知混凝土对模板的侧压力为F=30kN/m2,对拉螺栓间距,纵向、横向均为0.9m,选用M16穿墙螺栓,试验算穿墙螺栓强度是否满足要求。

[解]满足要求。

对拉螺栓力学性能表螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)M12 M14 M169.8511.5513.55761051440.891.211.58129001780024500M18 M20 M2214.9316.9318.931742252822.002.462.98296003820047900。

螺栓紧固件材料性能表

螺栓紧固件材料性能表

紧固件幕墙构件是由面板、铝合金建筑型材拼合连接成基本构件后, 运到工地通过安装形成幕墙体系。

因此, 在幕墙制作、安装过程中连接占有重要地位, 任何幕墙结构都会遇到连接问题。

幕墙构件连接, 除隐框幕墙结构装配组件玻璃与铝框的连接采用硅酮密封胶胶接外, 通常用紧固件连接。

紧固件把两个以上的金属或非金属构件连接在一起, 连接方法分不可拆卸连接和可拆卸连接两类。

铆合属于不可拆卸连接, 螺纹连接属于可拆卸连接, 使用这类连接的构件可以自由拆卸, 使用方便。

紧固件有普通螺栓、螺钉、螺柱和螺母, 不锈钢螺栓、螺钉、螺柱和螺母以及抽芯铆钉。

(一) GB/T3098.1—2000《紧固件机械性能、螺栓、螺钉和螺柱》规定了碳钢或合金钢制造的螺栓、螺钉和螺柱的机械性能1螺栓、螺钉和螺柱各性能等级的钢种和回火温度见表2-57。

表2-572.螺栓、螺钉和螺柱的机械物理性能见表2-58。

表2-58 螺栓、螺钉和螺柱的机械和物理性能1.螺纹紧固件应力截面积值GB/T16823.1—1997《螺纹紧固件应力截面积和承载面积》对螺纹紧固件应力截面积值作了规定见表2-59。

表2-59注: 应力截面积As 用于螺栓抗拉、抗剪强度验算;内径d1 用于拉杆抗拉强度验算。

GB/T3098.2—2000《紧固件机械性能螺母粗牙螺纹》规定了螺母的材料和机械性能。

1.材料的化学成分应符合表2-60的规定。

表2-602.螺母的机械性能应符合表2-61的规定。

表2-61 机械性能GB/T3098.4—2000《紧固件机械性能螺母细牙螺纹》规定了螺母的机械性能。

1. 材料见表2-57。

2. 螺母的机械性能应符合表2-62的规定表2-62 机械性能(二)GB/T3098.6—2000《紧固件机械性能不锈钢螺栓螺钉和螺柱》规定了由奥氏体、马氏体和铁索体耐腐蚀不锈钢制造的螺栓、螺钉和螺柱的机械性能。

1.不锈钢组别与化学成份见表2-63。

表2-63 不锈钢的组别与化学成份2.螺栓、螺钉和螺柱的不锈钢组别和性能标记。

螺栓机械性能等级表

螺栓机械性能等级表

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如:
性能等级4.6级的螺栓,其含义是:
1、螺栓材质公称抗拉强度达400MPa级;
2、螺栓材质的屈强比值为0.6;
3、螺栓材质的公称屈服强度达400×0.6=240MPa级
性能等级10.9级高强度螺栓,其材料经过热处理后,能达到:
1、螺栓材质公称抗拉强度达1000MPa级;
2、螺栓材质的屈强比值为0.9;
3、螺栓材质的公称屈服强度达1000×0.9=900MPa级
螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa
8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2
一般的螺栓是用"X.Y"表示强度的,X*100=此螺栓的抗拉强度,X*100*(Y/10)=此螺栓的屈服强度(因为按标识规定:屈服强度/抗拉强度=Y/10)如4.8级则此螺栓的抗拉强度为:400MPa;屈服强度为:400*8/10=320MPa。

-----精心整理,希望对您有所帮助!。

螺栓强度等级对照表.docx

螺栓强度等级对照表.docx

钢结构连接用螺栓性能等级分 3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如,性能等级4.6级的螺栓,其含义是:1、螺栓材质公称抗拉强度达400MPa级;2、螺栓材质的屈强比值为0.6;3、螺栓材质的公称屈服强度达400X0.6=240MPa级性能等级10.9级高强度螺栓,其材料经过热处理后,能达到:1、螺栓材质公称抗拉强度达lOOOMPa级;2、螺栓材质的屈强比值为0.9;3、螺栓材质的公称屈服强度达1000X0.9=900MPa级螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为&8GPa 和10.9Gpa8.8公称抗拉强度800N/MM2公称屈服强度640N/MM2一般的螺栓是用“X.Y”表示强度的,X*100=此螺栓的抗拉强度,X*i00* (Y/10)=此螺栓的屈服强度(因为按标识规定:屈服强度/抗拉强度=Y/10)如4.8级则此螺栓的抗拉强度为:400MPa屈服强度为:400*8/10=320MPa另:不锈钢螺栓通常标为A4-70, A2・70的样子,意义另有解释度量当今世界上长度计量单位主要有两种,一种为公制,计量单位为米(in)、厘米(cm)、毫米(mm)等,在欧州、我国及日本等东南亚地区使用较多,另一种为英制,计量单位主要为英寸(inch),相当于我国旧制的市寸,在美国、英国等欧美国家使用较多。

1、公制计量:(10进制)lm =100 cm=1000 mm2、英制计量:(8进制)1 英寸=8 英分 1 英寸=25.4 mm 3/8 C X 25.4=9.523、1/4 e e以下的产品用番号来表示其称呼径,如:4#, 5# , 6# , 7# , 8# , 10# , 12#螺纹一、螺纹是一种在固体外表而或内表而的截而上,有均匀螺旋线凸起的形状。

《螺栓性能等级与抗拉强度设计值对照表》

《螺栓性能等级与抗拉强度设计值对照表》

温馨小提示:本文主要介绍的是关于《螺栓性能等级与抗拉强度设计值对照表》的文章,文章是由本店铺通过查阅资料,经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求,还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写,从而已达到各位的需求。

愿本篇《螺栓性能等级与抗拉强度设计值对照表》能真实确切的帮助各位。

本店铺将会继续努力、改进、创新,给大家提供更加优质符合大家需求的文档。

感谢支持!(Thank you for downloading and checking it out!)阅读本篇文章之前,本店铺提供大纲预览服务,我们可以先预览文章的大纲部分,快速了解本篇的主体内容,然后根据您的需求进行文档的查看与下载。

《螺栓性能等级与抗拉强度设计值对照表》(大纲)一、前言1.1螺栓的定义与用途1.2螺栓性能等级的重要性二、螺栓性能等级概述2.1螺栓性能等级的分类2.2螺栓性能等级的表示方法三、抗拉强度设计值概念3.1抗拉强度的定义3.2抗拉强度设计值的计算与意义四、螺栓性能等级与抗拉强度设计值对照表4.1对照表的制作依据4.2对照表的内容及说明五、螺栓选型与应用5.1螺栓选型原则5.2螺栓应用实例六、螺栓的安装与维护6.1螺栓的安装方法6.2螺栓的维护与检查七、总结7.1螺栓性能等级与抗拉强度设计值的重要性7.2螺栓选型与维护的注意事项一、前言螺栓作为一种重要的连接元件,在各种工程结构和机械设备中扮演着至关重要的角色。

螺栓通过其独特的螺旋形状,能够在两个或多个部件之间提供紧固作用,确保结构的稳定性和安全性。

1.1螺栓的定义与用途,螺栓通常由螺杆和螺母组成,用于连接两个或多个零件,并可以承受由于工作环境带来的各种载荷,如拉伸、压缩、剪切和扭矩等。

由于其设计简单、安装方便、可靠性高等优点,螺栓在建筑、汽车、航空航天、机械制造等领域得到了广泛应用。

然而,由于螺栓承受的载荷直接关系到连接部件的安全性能,因此螺栓的性能等级就显得尤为重要。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

对拉螺栓力学性能表
螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)
M12 M14 M169.85
11.55
13.55
76
105
144
0.89
1.21
1.58
12900
17800
24500
M18 M20 M2214.93
16.93
18.93
174
225
282
2.00
2.46
2.98
29600
38200
47900
3.强度验算
已知2[100×50×3.0 冷弯槽钢
强度满足要求。

(二) 挠度验算
验算挠度时,所采用的荷载,查表得知仅采用新浇混凝土侧压力的标准荷载(F)。

所以
已知
钢楞容许挠度按表。

挠度满足要求。

二、主钢楞验算
(一) 强度验算
1.计算简图
2.荷载计算
P为次钢楞支座最大反力(当次钢楞为连续梁端已含反力为、中跨反力为0.5ql,所以,0.6+0.5)。

3.强度验算
强度不够,为此应采取下列措施之一:
(1) 加大钢楞断面,再进行验算;
(2) 增加穿墙螺栓,在每个主次钢楞交点处均设穿墙螺栓,则主钢楞可不必再验算。

例3:已知混凝土对模板的侧压力为F=30kN/m2,对拉螺栓间距,纵向、横向均为0.9m,选用M16穿墙螺栓,试验算穿墙螺栓强度是否
满足要求。

[解]
满足要求。

对拉螺栓力学性能表
螺栓直径(mm)螺纹内径(mm)净面积(mm2)重量(kg/m)容许拉力(N)
M12 M14 M169.85
11.55
13.55
76
105
144
0.89
1.21
1.58
12900
17800
24500
M18 M20 M2214.93
16.93
18.93
174
225
282
2.00
2.46
2.98
29600
38200
47900。
