城市电网中10kV配电网继电保护的探析

城市电网中10kV配电网继电保护的探析摘要：城市电网10kv配电系统是电力系统发电、变电、输电、配电和用电等五个环节的一个重要组成部分。

它能否安全、稳定、可靠地运行，不但直接关系到党政机关、工矿企业、居民生活用电的畅通，而且涉及到电力系统能否正常的运行。

本文强调了继电保护的重要性，分析了电力系统对继电保护的要求及继电保护常见故障处理措施。

关键词：10kv配电网；继电保护；故障处理；重要性1 继电保护及其重要性所谓继电保护是指当电力系统中的电力元件或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。

继电保护装置就是实现这种自动化措施的成套设备的通称，且继电保护装置具有灵敏性、可靠性、快速性、选择性等特点。

10kv 配电网作为城市电网的重要组成部分，其继电保护的正常运行对于城市供电具有十分重要的作用。

首先，继电保护是电力系统安全运行的重要保障。

当电力系统元件发生故障时，继电保护装置可以迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并有效保持电力系统的暂态稳定性。

其次，继电保护是电力系统正常运行的保障。

继电保护装置能够对电力系统的运行进行监控，当电力系统本身发生故障时，继电保护装置会对电力系统的非正常运行做出提示，并根据不正常工作情况和设备运行维护条件的不同发出不同的提示信号，使值班人员及时发现并处理故障。

在无值班人员的情况下，继电保护装置会进行自动调整，将那些继续运行会引起事故的电气设备予以切除，从而保证电力系统的正常运行。

210kv继电保护的种类由于变压器在供电系统中的重要作用，因此在10kv配电网的继电保护中，对变压器的继电保护是不可忽视的。

2. 1 瓦斯保护瓦斯保护是变压器不可或缺的安全保护，当变压器局部发生击穿或短路故障时，常常是破坏绝缘或变压器油产生气体。

10kV配电网继电保护常见故障及其应对措施

10kV配电网继电保护常见故障及其应对措施摘要：随着我国社会经济的飞速发展，各行业对电力资源的需求量越来越多，10KV配网线路供电对人们的生产生活具有至关重要的作用。

为此，本文主要就10kV配电网继电保护与继电保护常见故障进行了相关的论述，以供参考。

关键词：10kV配电网；继电保护；故障；措施0引言配电网是电力系统中不可缺少的重要组成部分，是连接电网与用户的纽带，直接影响用户供电可靠性，因此配电网的安全稳定运行有着至关重要的作用。

配电网运行环境复杂，为了提高配电网运行的可靠性，配置了大量的继电保护装置，继电保护装置能够在发生事故时及时发出报警或自动切除故障，保障电网安全稳定运行。

1 10kV配电网中继电保护的有效配置10kV配电系统运行主要有三种状态，也就是正常运行（各种设备以及输配电线路、指示、信号仪表正常运行），异常运行（电力系统正常运行被破坏，但未变成故障运行状态）以及发生故障（设备线路发生故障危及到电力系统本身，甚至会造成事态扩大），按照10kV电力系统和供电系统设计规范要求，就必须要在其的供电线路、变压器、母线等相关部位布设保护设施，如下：1.1 10kV线路过电流保护一般10kV电路上最好要设置电流速断保护，她是略带时限或无时限动作的电流保护，主要有瞬时电流速断和略带时限电流速度，能够在最短时间内迅速切断短路故障，从而降低故障持续时间，有效控制事故蔓延，因此电流速断保护常常被用到配电网中重要变电所引出线路里，如果有选择性动作保护要求，就可以采取略带时限的电流保护装置。

1.2 10kV配电网中变压器的继电保护一般配电网供配电线路出现短路，其电流很高时，也可以采用熔断器保护，这种保护装置有一定条件。

如果在10kV配电网中，其变压器容量小于400kVA情况下，就可以采用高压熔断器保护装置，该装置能够几毫秒内切断电力，如果其变压器容量在400kVA-630kVA区域内，且其高压侧采用断路器的情况下，就要设置过电流保护装置或者过流保护时限大于0.5秒的电流速断保护。

配电网继电保护和自动装置配电网自动化实施细则

配电网继电保护和自动装置配电网自动化实施细则1.1 配电网继电保护和自动装置1.1.1 配电网应按GB50062《电力装置的继电保护和自动装置设计规范》、GB/T 14285《继电保护和安全自动装置技术规程》的要求配置继电保护。

1.1.2 10（20）千伏配电网的继电保护装置宜采用微机型保护装置，应考虑预留配合实施自动化的接口。

1.1.3 中压配电网应采用过流、速断保护，可选用重合闸装置；合环运行的配电网应增加纵差保护。

对于中性点经低电阻接地系统应增加零序电流保护。

1.1.4 保护信息的传输宜采用光纤通道。

对于线路电流差动保护的传输通道，往返均应采用同一信号通道传输。

1.1.5 非有效接地系统，保护装置宜采用三相保护模式，在配网中长期规划中指明的系统接地方式可能发生变化的保护装置配置，参考1.1.3条规定。

1.1.6 在中压低电阻接地方式中，考虑到零序电流保护整定值很难与熔断器的熔断曲线配合，因此当用户配电变压器容量在630千伏安及以上时，配电变压器应配置反映相间故障的电流保护和反映接地故障的零序保护；当客户配电变压器容量为500千伏安及以下，当采用熔丝保护时，熔丝熔断特性应满足200安电流下，熔断时间小于60毫秒。

否则应配置反映相间故障的电流保护和反映接地故障的零序保护。

1.2 配电网自动化1.2.1 系统构成配电网自动化系统是指对10（20）千伏及以下配电网进行监视、控制和管理的自动化系统，一般由主站、子站、远方终端设备、通道构成。

1.2.2 配电网自动化规划设计原则（1）配网自动化应以提高供电可靠性及配网运行管理水平为目标，配网自动化建设应遵循“统一规划、统一标准、统一建设”的原则，根据配电网的地区特点、负荷性质和重要性，选择适宜的配网自动化实现模式。

（2）配电网一次设备选型应性能先进、结构合理、质量可靠，并结合配电网自动化规划给二次设备留有可靠的接口。

通讯方式、自动化设备，以及电源选择与设置，应满足当故障或其它原因导致配电网设备停电时，各测控单元应可靠的上报信息和接受远方控制。

10KV配电网故障处理的继电保护探讨

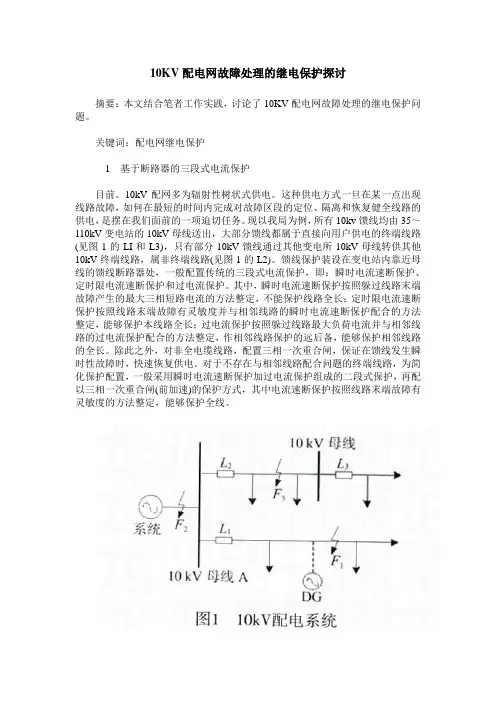

10KV配电网故障处理的继电保护探讨摘要：本文结合笔者工作实践，讨论了10KV配电网故障处理的继电保护问题。

关键词：配电网继电保护1基于断路器的三段式电流保护目前。

10kV配网多为辐射性树状式供电。

这种供电方式一旦在某一点出现线路故障，如何在最短的时间内完成对故障区段的定位、隔离和恢复健全线路的供电，是摆在我们面前的一项迫切任务。

现以我局为例，所有10kv馈线均由35～110kV变电站的10kV母线送出，大部分馈线都属于直接向用户供电的终端线路(见图1的LI和L3)，只有部分10kV馈线通过其他变电所10kV母线转供其他10kV终端线路，属非终端线路(见图1的L2)。

馈线保护装设在变电站内靠近母线的馈线断路器处，一般配置传统的三段式电流保护，即：瞬时电流速断保护、定时限电流速断保护和过电流保护。

其中，瞬时电流速断保护按照躲过线路末端故障产生的最大三相短路电流的方法整定，不能保护线路全长；定时限电流速断保护按照线路末端故障有灵敏度并与相邻线路的瞬时电流速断保护配合的方法整定，能够保护本线路全长；过电流保护按照躲过线路最大负荷电流并与相邻线路的过电流保护配合的方法整定，作相邻线路保护的远后备，能够保护相邻线路的全长。

除此之外，对非全电缆线路，配置三相一次重合闸，保证在馈线发生瞬时性故障时，快速恢复供电。

对于不存在与相邻线路配合问题的终端线路，为简化保护配置，一般采用瞬时电流速断保护加过电流保护组成的二段式保护，再配以三相一次重合闸(前加速)的保护方式，其中电流速断保护按照线路末端故障有灵敏度的方法整定，能够保护全线。

现有配电系统引入DG之后，原来的配电网络将不再是纯粹的单电源、辐射型供屯网络。

此时，若线路发生故障，配电网络中短路电流的大小、流向、分布以及重合闸的动作行为都会受到DG的影响，与DG引入之前有较大不同。

DG 对保护动作行为影响的主要表现如下。

(1)导致本线路保护的灵敏度降低及拒动当DG下游F1点故障时(图1)，DG引入之前，故障点的短路电流只由系统提供。

配电网继电保护整定计算原则

配电网继电保护整定计算原则1.规范性引用文件1）GB/T14285-2006继电保护和安全自动装置技术规程2）DL/T584-20173kV~110kV电网继电保护装置运行整定规程3）Q/GDW766-201210kV~110（66）kV线路保护及辅助装置标准化设计规范4）Q/GDW767-201210kV~110（66）kV元件保护及辅助装置标准化5）Q/GDW442-2010国家电网继电保护整定计算技术规范235〜220kV变电站10kV出线开关整定原则2.1电流速断保护1）按躲过本线路末端最大三相短路电流整定,计算公式如下：I DZ1-K K Xl Dmax⑶式中：K K—可靠系数，取K K>1.3；取可靠系数大于1.3是在考虑各种误差的基础上进行的，一般可根据线路长度、装置误差等因素酌情考虑；I Dmax（3）—系统大方式下，本线路末端三相短路时流过保护的最大短路电流。

2）宜与上一级变压器低压侧限时速断保护配合，可靠系数不小于1.1。

3）对于保护范围伸入下级线路或设备的情况，为避免停电范围扩大，可增加短延时。

4）时间取0〜0.15s。

2.2限时速断电流保护1）按保线路末端故障有灵敏度整定，灵敏系数满足2.4要求。

2）按与下一级线路电流速断保护相配合，时间级差宜取0.3〜0.5s。

计算公式如下：I DZ2>K K XK fmax XI DZ1'式中：K K—可靠系数，取K K>I.I；K fmax—最大分支系数，其分支系数应考虑在下一级线路末端短路时，流过本线路保护的电流为最大的运行方式。

【DZ1'—下一级线电流速断保护电流定值。

3)灵敏度不满足要求时，按与下一级线路限时速断电流保护配合。

4)应与上一级变压器10kV侧限时速断电流保护配合，可靠系数不小于1.1。

若时间无法与上一级变压器10kV侧限时速断电流保护配合，可退出本段保护，只考虑投入电流速断保护。

10kV配电网继电保护及继电保护一般故障

10kV配电网继电保护及继电保护一般故障摘要：继电保护措施在配电网系统中的合理应用，可以促进配电网安全可靠运行，有利于系统预防和处理各种运行故障，缩小故障影响范围，减少事故损失。

它具有非常积极和非常积极的驱动作用。

10kv配电网作为电力系统的重要组成部分，其实际应用过程中隐藏着各种影响因素和故障。

有鉴于此，本文通过研究配电网继电保护的现状和存在的问题，探讨了提高继电保护质量的几种有效措施。

关键词:10Kv配电网;继电保护;常见故障引言在电力系统中,继电保护是其中一道重要防线,可有效避免系统内故障的产生与扩大,是电力系统运行中不可或缺的基础组成部分。

从某种角度看,电力系统运行是否正常主要取决于继电保护的正常与否。

但不同于其他类型配电网,10kv配电网无论是在覆盖范围还是设备类型方面均具有不等性,且天气条件、地理环境以及周边建筑等因素对其有着相对较为直接的影响,而随着10kv配电网继电保护复杂性的逐步提升,配电网系统整体运行的安全性和运行性将难以得到有效保障,甚至对社会日常生产生活造成严重影响。

1.10kV配电网继电保护措施应用原则1.1选择性原则所谓选择性原则,主要是在故障发生在配电系统运行过程中之后,可及时切除部分故障,以减轻对其他正常部分的影响,最大限度的遏制其影响范围的不断扩大,将损失控制在最低范围之内,并对配电网系统运行的稳定性进行系统维持。

通常情况下,10kv配电网短路故障的常见应对方法有两种,一种是主保护,另一种是后备保护。

其中,主保护的响应速度相对较快,可对保护设备和短路故障进行有效的切除,不破坏其他环节的正常运行;而后备保护则多发生在断路器启动终止后,在故障切除过程中,需耗费大量时间。

1.2灵敏性原则在10kv配电网实际应用过程中,需严格遵云灵敏性原则,该原则的履行强调对不同继电保护措施的选择,也就是在被保护范围之内,如果运行出现故障,可触发相关保护装置,使其产生及时的响应。

在与10kv配电网系统运行特点相结合的基础之上,对相关保护装置进行合理化选择,并选择科学的搭配方式,确保在故障发生期间能够以敏锐的洞察力进行解决,实施与之相应的保护动作,对故障影响范围进行有效控制,并且促使继电保护灵敏性的不断提升,使配电系统在轻微故障状态下也可作出反应,在保证系统运行可靠性全面提升的同时,也在某种程度上减少了电网后期维护难度和维护频率。

10kV配电网继电保护研究

变压器容量越小，励磁涌流倍数越大，励磁涌流存在很大的非
并衰减的时间常数同样与变此时不可轻易判断此继电器特性好与不好，可马上去调整继电周期分量，以一定时间系数衰减，变时间常数越大，涌流器上的刻度值，或用同只表计去测量其他相同回路的同类继电压器的容量大小有关，压器容量越大，
回路存在短路故障，或二次交流电压互串故障最常用的方法是用好的或认为正常的相同元件代替怀疑感器二次熔丝熔断，可分支路依次排查，电压互感器二次短路相的总引出处从的或认为有故障的元件，以此来判断好坏，样可以快速地缩等，这
此时故障消除然后逐个恢复，直至故障出现，再分小故障查找范围，时对故障进行处理。及对于微机保护故障或将端子分离，支路进行依次排查；对整套装置的保护熔丝熔断或电源空气开内部回路复杂的单元继电器故障，可用附近备用或暂时处于检则可通过各块插件的拔插排查，并结合观察熔丝熔修的插件继电器取代原有设备，如果故障消失，则说明故障在换关合不上，断情况变化来缩小故障范围。下来的元件内，否则就必须在其他地方继续查找故障。
１２参照处理法．
测试值与预想值有较大出入又无法断定原因之类的故障。通过
２ｌｋ￣电网继电保护常见问题及对策ＯＶ
励磁涌流是变压器所特有的，是空投变压器时，变压器铁
此方法主要用于查找认为接线错误，定值校验过程中发现２１配网中的励磁涌流问题．出现非周期分量磁通，使变压器铁芯饱对正常设备技术参数与非正常设备技术参数的比对，从参数的芯中的磁通不能突变，励磁电流急剧增大而产生的。压器励磁涌流最大值可以变不同处找出不正常设备的故障点，进行回路改造和设备更换和，在倍，后二次接线不能正确恢复时，可参照同类设备接线在继电器定达到变压器额定电流的６８并且跟变压器的容量大小有关，值校验时，如发现某一只继电器测试值与其整定值相差甚远，

配电网多级继电保护配合的关键技术探讨

配电网多级继电保护配合的关键技术探讨配电网的发展中，多级继电保护配合有非常重要的作用，是供电平稳性与安全性的根本保障。

文章从配电网多级继电保护配合遵守的原则入手，介绍了我国配电网多级继电保护配合中存在的问题，然后就配电网多级继电保护配合的关键技术展开探讨。

标签：配电网;故障;自动化;继电保护通常情况下，配电设备与输电线路的故障会引起配电网的停电，而多级继电保护配合则能将故障设备与线路进行快速的切除，不仅能够有效减少停电的范围，同时还能减低线路或者设备的受损情况，确保配电网供电的稳定性，减少因设备与线路过多损坏而造成的经济损失。

三段式过流保护配合技术与多级级差保护配合技术，是当前配电网多级继电保护配合的关键技术。

1.我国配电网多级继电保护配合遵守的原则为了确保配电网多级继电保护的有效性，配电网多级继电保护必须遵循以下原则：（1）在《继电保护和安全自动装置技术规程》和《3～110kV 电网继电保护装置运行整定规程》等章程中明确规定了故障无需快速切除的要求，只要符合上述要求，变电站可将出线断路器中瞬时速断保护转换为延时速断保护;（2）断路器采用弹簧储能机构，则可将延时时间级差設置为0.22～0.31s，而配备永磁操动机构的级差则设置为0.16～0.21s;（3）在变电站出线断路器中必须配置瞬时速断保护装置，同时馈线（除去出线断路器瞬时保护外）可设置电流保护，以此在延长时间级差的情况下，实现过电流（两至三级）保护的有效配合;（4）在两级级差配合的电流保护情况下，如故障多发，修复时间较长且具备配合条件，则可在分支线路上安装断路器，延时时间以0s 为宜，而在三级级差配合的电流保护情况下，如故障多发，修复时间较长且具备配合条件，则在分支、次分支或用户路线上安装断路器。

2.配电网多级继电保护配合中存在的问题2.1配电网改造的设计不合理配电网改造后，其中的多分段和多联络接线等方式能够提高配电网运行方式的灵活性，但是由于设计等因素，配电网在改造后不能实现多级配合，对多级保护的选择性和可靠性产生不良影响。

配电网继电保护特点以及配置原则

配电网继电保护特点以及配置原则1.背景配电网继电保护的配置原则与输电网是有差异的，在进行继电保护设备开发以及定值配置时对此要有深入的研究。

本文对配电网继电保护的特点以及相关回路的配置原则进行了分析，以期对相关工作有一定的帮助。

2.配电网继电保护特点(1) 保护的作用输电网保护的作用主要是防止故障破坏系统稳定性，保证电网的安全运行，而配电网主要是防止短路电流烧毁配电设备或者严重影响其寿命，例如短路电流损坏配电变压器。

因此，允许部分牺牲配电网保护的选择性以换取保护的快速动作。

(2) 保护原理与配置相对简单相对输电网保护，配电网保护不追求超高速动作，并且一般采用放射式供电或者开环供电，不需要考虑对侧电源影响，因此基本都是电流型保护，保护原理，配置和整定都比较简单。

(3) 保护配置和整定需要考虑对电能质量影响配电网直接面向用户，其故障一般会导致用户停电，故障期间的电压暂降直接威胁敏感用电设备的正常运行；而保护的配置和整定直接影响停电的范围以及电压暂降的持续时间。

（4）熔断器的配置为了减少投资，配电网大量的采用熔断器，而且熔断器是反时限特性的，与电气设备的发热特性是匹配的，但是上下级保护的配合会更加复杂。

( 5 ) 有源配电网保护大量分布式电源的接入使得配电网成为故障电流双向流动的有源网络，这个使得配电网的短路电流水平和分布特征都发生了变化，需要分析分布式电源对配电网的影响，保证其正确动作。

3.配电网继电保护配置3.1 变电站线路出口断路器保护3.1.1 电流I段保护线路出口的电流I段保护应该与变压器二次侧的保护配合，并且在线路出口附近短路时，防止短路电流产生的电动力和发热损坏变压器；此保护同时要与本线路的分支线路的保护配合，提高选择性。

通过计算分析，按照与变压器二次电流II段保护电流定值的配合原则，就可以满足上述要求。

假设母线发生三相短路的短路电流为Ik3，母线的最小短路电流为两相短路电流，为三相短路电流的0.866倍，则Ik2为0.866三相短路电流，将保护的动作灵敏度设置为1.5,则变压器二次的电流II段保护的电流定值为：根据配合要求，变压器二次的电流II段保护定值应该是线路出口电流I 段保护的1.1倍，则线路出口的电流I段保护的电流定值为：一般工程中，取线路出口的电流I段保护电流定值设置为母线三相短路电流的0.6倍，变压器二次电流II段保护的电流定值设置为母线三相短路电流的0.5倍。

10kV配电网继电保护

0引言我们的日常生活中需要各种能源，但在众多能源中，使用最为广泛、与人们生活关系最为密切的就是电能。

电力系统提供着电能，其每个环节的安全与否都直接影响到人们生产生活的安全性。

作为电力系统的一个重要组成部分，10kV配电网继电保护相关装置的安装显得特别重要，相关的电力人员一定要加强维护工作，确保其正常运行。

110kV配电网继电保护及其重要性继电保护作为一种自动化的保护措施，它可以在电力系统的电力元件发生故障时，及时向值班人员发出信号，或直接向其控制的断路器发出跳闸命令，来维护电力系统的安全，防止不良后果的产生。

继电保护装置其实是一个统称的概念，除了自动化，它还具备灵敏性强、反应速度快、可靠性高的优点。

城市电网的稳定性和安全性特别重要，尤其是作为城市电网重要组成部分的10kV配电网的安全性成为重中之重。

如何保证10kV配电网的正常运行，做好城市的供电工作已经成为一个重要的课题。

首先，电力系统的正常运行依靠继电保护，一旦电力系统的电力元件出现问题，继电保护装备可以快速地向帮助故障元件脱离故障的就近断路器发出跳闸命令，使发生故障的元件及时断开，避免对电力元件造成损害，稳定整个供电网的正常运行。

其次，由于继电保护装备可以对电力系统的运行实施有效及时的监督，一旦电力系统出现故障，继电保护装备就会向电力工作人员及时发出告警信号，当然不同程度的故障会有不同的信号显示，但是都有助于工作人员加强对电力系统的检测和维护。

在电力系统发生故障而当时又没有电力工作人员的情况下，可以充分体现继电保护装备异于常规保护装备的优势，它可以自动地对发生故障的电力元件进行调整，切除那些无法正常运行的电气设备，从根本上确保电力系统的稳定性。

210kV配电网继电保护的种类供电系统涉及的环节很多，而不同环节在整个系统的地位也是不一样的，其中变压器的作用非常明显，因此对变压器的继电保护不容忽视。

在变压器的保护过程中，瓦斯保护至关重要，由于变压器的绝缘被破坏，局部会发生击落或者短路，瓦斯保护可以及时地检测出气体运行的速度、具体特征，以在出现故障时自动发出报警信号或者切断正在工作的电源。

处理配电网自动化继电保护故障的方法与措施

处理配电网自动化继电保护故障的方法与措施配电网自动化继电保护系统是电网运行的重要组成部分，其作用是对电网进行监测、检测和保护，及时处理电网故障，确保电网的安全稳定运行。

然而，由于配电网的复杂性，自动化继电保护系统运行过程中仍存在故障问题，因此需要采用一些方法和措施来加以处理。

一、故障处理方法：1.快速定位故障点：当自动化继电保护系统出现故障时，需要先通过故障定位技术快速确定故障点，以准确地确定故障的范围和影响范围，为后续的故障排查和处理提供基础。

2.故障排除：在确定了故障点后，需要通过对配电网各个设备进行检查和分析，找出导致故障的原因，并进行相应的修复和维护工作。

如果故障点较为明显，则可直接对故障设备进行更换或修复，以恢复其正常运行状态。

3.故障记录与分析：在故障处理过程中，需要对故障现象、原因、恢复时间等进行详细记录，并对所采取的处理措施进行分析和评估，以检验处理方法的可行性，为今后的故障处理提供参考。

1.提高设备和系统的可靠性：为了减少自动化继电保护故障的发生，需要提高各个设备和系统的可靠性，采用先进的技术手段对设备进行升级和改造，加强对设备的日常维护和检查工作，及时发现和处理设备故障，确保设备运行的稳定性和可靠性。

2.加强维护管理：对配电网自动化继电保护系统进行定期维护和巡检，在发现故障前进行预防性维护，及时对系统进行调整和更新，确保系统的正常运行。

3.提高技术水平：配电网自动化继电保护系统需要具备高水平的维护技术和管理能力，以便快速处理各种故障，提高系统的可靠性和稳定性。

4.加强培训和交流：配电网自动化继电保护系统的运行需要各方人员的密切配合和协作，因此需要加强培训和交流工作，提高各方工作人员的技术素质和工作效率，以更好地保证系统的运行稳定性和可靠性。

总之，针对配电网自动化继电保护系统故障问题，需要采取多种方法和措施来加以处理，减少故障的发生，确保电网运行的稳定和安全。

继电保护在配网两类开关中的配置应用

继电保护在配网两类开关中的配置应用随着电力系统的不断发展，配电网越来越成为城市和乡村电网的重要组成部分。

而在配电网中，继电保护是至关重要的一环。

继电保护设备的配置应用对于配电网的稳定运行和安全性具有重要的意义。

本文将针对配电网中的两类开关（负荷开关和开闭所开关）中继电保护的配置应用进行讨论。

一、负荷开关中的继电保护配置应用在配电网中，负荷开关扮演着非常重要的角色，它用于控制配网中不同负荷的接通和断开。

在负荷开关中配置适当的继电保护是必不可少的。

通常情况下，负荷开关的继电保护包括过载保护、短路保护和接地保护。

1. 过载保护过载保护是负荷开关继电保护中的基本功能之一。

过载保护旨在防止负荷开关因负载过大而受到损坏，同时也是保护负载设备的重要手段。

过载保护装置通常会根据负荷开关的额定电流来配置，并可以根据实际负荷情况进行调整。

在实际应用中，过载保护还需要考虑负荷开关的导通能力、热稳定性、负载特性等因素，以确保过载保护的可靠性和精准性。

2. 短路保护短路保护是负荷开关继电保护中的另一个重要功能。

短路故障是配电网中常见的故障类型，一旦发生短路故障，必须迅速切除故障点以保护设备和线路不受损坏。

在负荷开关中配置短路保护是非常重要的。

短路保护通常包括电流保护和时间保护，通过对故障电流进行采样和对比，及时切除短路区段。

3. 接地保护开闭所开关是配电网中另一类重要的开关设备，其作用是实现配电网的远程开关和控制。

在开闭所开关中，继电保护的配置应用同样是非常重要的。

1. 保护和控制单元配置开闭所开关中的继电保护通常通过保护和控制单元来实现。

保护和控制单元可以实现对开闭所开关的远程监控和保护操作，同时还可以通过各种通信方式与配网中的其他设备进行联动。

在配置继电保护时，保护和控制单元需要根据不同的开闭所开关类型和环境情况进行选择和调整，以保证其在实际运行中的可靠性和适用性。

2. 远方和近方继电保护配置在开闭所开关的继电保护中，远方和近方继电保护配置同样是非常重要的。

配电网单相接地故障继电保护原理与故障定位方法

基于零序电流的故障定位方法
零序电流法
通过检测配电网中的零序电流，可以确定故障位置。当配电网发生单相接地故障时，故障相的电流会通过大地返回电源，形成零序电流。通过检测零序电流的幅值和方向，可以确定故障位置。
零序电流法的优点
简单易行，不需要复杂的计算和分析。
零序电流法的缺点
对于多分支线路或复杂的配电网，零序电流的分布可能受到多种因素的影响，导致定位精度下降。
危害
可能导致设备损坏、停电范围扩大、触电危险等，甚至可能引发火灾。
故障类型与特点
故障类型
包括金属性接地、非金属性接地（高阻接地）、完全接地（电弧接地）等。
故障特点
故障电流小，持续时间短，故障相电压降低，非故障相电压升高。
故障定位的重要性
01
02
03
提高供电可靠性
快速定位故障点，减少停电范围，提高供电可靠性。
面临的挑战与对策建议
1 2 3
网络安全挑战
随着配电网的智能化发展，网络安全问题日益突出，需要加强网络安全防护措施，确保配电网的安全稳定运行。
技术标准与规范缺失
目前配电网继电保护和故障定位技术标准与规范尚不完善，需要加强相关技术标准与规范的制定和推广应用。
人才培养与队伍建设
随着配电网技术的不断发展，需要加强人才培养和队伍建设，提高技术人员的专业水平和综合素质。
配电网单相接地故障继电保护原理与故障定位方法
汇报人：文小库 2023-12-21
目录
• 配电网单相接地故障概述 • 继电保护原理及配置 • 故障定位方法及技术 • 实际应用案例分析 • 未来发展趋势与挑战
01
配电网单相接地故障概述

浅议配电网继电保护配合与故障处理

创新观察—322—他相似的工作概况，确保整改措施发挥应有的作用与价值，有效规避同类问题的再度发生。

3.6做好审核报告编制工作完成不符合项整改工作后，质量负责人要积极组织内审组做好总结工作，编写内部审核报告。

报告内容主要有审核类型、范围、依据、内审组成员、被审核部门、审核日期、过程、结果、质量管理体系运行综合评价、现存的问题等。

再者，工作人员也需全方位分析和总结内部审核中的各项不足，肯定成功的内部审核经验，合理评价内审员的工作，这里内部审核报告也是管理评审需要完成的重点工作。

4结束语综上所述，环境检测机构日常工作中，采取科学的措施加强内部审核工作能够显著改善环境检测水平，加强实验管理有效性。

在组织开展内部审核工作的过程中，可优化实验室基础设施建设，提升检测水平，完善检测人员的综合素质，且细化环境检测的规范要求，进而加强环境检测的科学性与合理性，以及环境检测结果的准确性，最终为环境管理工作提供全方位优质服务。

参考文献： [1]冯胜.县级生态环境监测机构内审工作探讨[J].污染防治技术,2019.32.150(05):67-70. [2]廖德兵,李具康,何庆.基层环境监测机构内审常见问题及对策初探[J].环境科学导刊,2019(S2).67-69[3]李具康,廖德兵,何庆.基层环境监测机构内审常见问题及对策探讨[J].环境与发展,2019.31.161(12):151+153. 浅议配电网继电保护配合与故障处理陈潞斌潘镔镔（国网浙江温岭市供电有限公司，浙江温岭 317500）引言：在科学技术飞速发展的背景下，配电网逐步实现了自动化、信息化，对配电网继电保护配合效果和故障处理效率也提出了更高的要求。

需要进一步提升多级继电保护配合质量，实时处理故障效率，以保证配电的可靠性和稳定性。

基于此，开展配电网继电保护配合与故障处理分析就显得尤为必要。

1、继电保护的作用在配电网中，继电保护属于第二道保护防线，第一道防线是减少设备故障率，第三道防线配电网自动化。

配电网继电保护特点及配置原则

1.背景配电网继电保护的配置原则与输电网是有差异的，在进行继电保护设备开发以及定值配置时对此要有深入的研究。

本文对配电网继电保护的特点以及相关回路的配置原则进行了分析，以期对相关工作有一定的帮助。

2.配电网继电保护特点(1) 保护的作用输电网保护的作用主要是防止故障破坏系统稳定性，保证电网的安全运行，而配电网主要是防止短路电流烧毁配电设备或者严重影响其寿命，例如短路电流损坏配电变压器。

因此，允许部分牺牲配电网保护的选择性以换取保护的快速动作。

(2) 保护原理与配置相对简单相对输电网保护，配电网保护不追求超高速动作，并且一般采用放射式供电或者开环供电，不需要考虑对侧电源影响，因此基本都是电流型保护，保护原理，配置和整定都比较简单。

(3) 保护配置和整定需要考虑对电能质量影响配电网直接面向用户，其故障一般会导致用户停电，故障期间的电压暂降直接威胁敏感用电设备的正常运行；而保护的配置和整定直接影响停电的范围以及电压暂降的持续时间。

（4）熔断器的配置为了减少投资，配电网大量的采用熔断器，而且熔断器是反时限特性的，与电气设备的发热特性是匹配的，但是上下级保护的配合会更加复杂。

( 5 ) 有源配电网保护大量分布式电源的接入使得配电网成为故障电流双向流动的有源网络，这个使得配电网的短路电流水平和分布特征都发生了变化，需要分析分布式电源对配电网的影响，保证其正确动作。

3.配电网继电保护配置3.1 变电站线路出口断路器保护3.1.1 电流I段保护线路出口的电流I段保护应该与变压器二次侧的保护配合，并且在线路出口附近短路时，防止短路电流产生的电动力和发热损坏变压器；此保护同时要与本线路的分支线路的保护配合，提高选择性。

通过计算分析，按照与变压器二次电流II段保护电流定值的配合原则，就可以满足上述要求。

假设母线发生三相短路的短路电流为I k3，母线的最小短路电流为两相短路电流，为三相短路电流的0.866倍，则I k2为0.866三相短路电流，将保护的动作灵敏度设置为1.5,则变压器二次的电流II段保护的电流定值为：根据配合要求，变压器二次的电流II段保护定值应该是线路出口电流I段保护的1.1倍，则线路出口的电流I段保护的电流定值为：一般工程中，取线路出口的电流I段保护电流定值设置为母线三相短路电流的0.6倍，变压器二次电流II段保护的电流定值设置为母线三相短路电流的0.5倍。

10kV配电网继电保护与继电保护常见故障分析

10kV配电网继电保护与继电保护常见故障分析摘要：随着我国世界地位的提高以及经济的蓬勃发展，我国各行业的发展以及人民的日常生活越来越离不开电能源的支持，而10kv的配电线路对于人民的日常生活需求可以起到很好的满足作用，对人民生活的进步起着促进的作用，对10kv的配电网继电进行有效的保护，对人民生活的提高有着重要的作用，更对我国的民生工作有着很强的支持力。

本文将主要以10kV配电网继电保护与继电保护常见故障分析为主要话题，对10kv配电网继电保护措施以及故障进行论述。

关键词：10kv配电网；继电保护；故障；实际意义；有关措施随着社会的飞速发展以及现代科技的进步，我国越来越离不开电资源，我国人民的日常生活的方方面面都离不开电能，尤其是对10kv的配电要求，人民的需求量越来越大。

如果在10kv的线路上出现什么问题，对人民日常生活以及整个的电力系统都有着严重的影响，所以有关人员要把握好10kv配电网继电保护中可能出现的故障并对其进行故障预防措施，还要明确故障发生要实施的方案，这对我国的整体的配电网可以起到很好的促进发展的作用，从而更好得提高我国整体的电力系统，加强我国的经济发展。

1对10kv配电网继电保护常见的故障进行总结和分析在实际工作中，10kv配电网继电保护中会遇到很多的问题，也会遇到很多的技术难题，所以以下将对在该过程中遇到的故障进行具体的分析：1.1自然灾害或者是周围的环境变化对继电保护的影响一般在10kv的配电网的有关设置建在比较空旷的地方，远离很多密集的建筑物区域，这些比较空旷的地方遭受雷击的机会比较大，一旦在配电网的有关设施发生了雷击事件，对整体的线路会有着严重的影响，雷击会直接将线路爆裂，发生电擦花的现象，导致整体地区的电力系统瘫痪，而且这类问题对电路进行修复是需要一定的时间的，由于损坏比较严重，有关技术人员要根据具体的情况进行修复工作，一般修复周期比较长。

这对该地区的人们的生活会有着严重的阻碍，人们的日常生活也有很多的困难。

10kV配电网的继电保护整定计算

10kV配电网的继电保护整定计算10kV配电网的保护种类较多，本文分别对系统变电站各类保护的整定计算进行了阐述，给出了具体的整定计算原则和方法，具有较强的指导作用。

标签：10kV配电网；系统变电站；保护整定计算继电保护装置是电力系统重要组成部分，对电网的安全稳定运行具有至关重要的作用。

保护定值的正确整定是保护装置正确动作的关键因素。

10kV配电网继电保护整定计算工作是由县级供电公司继保人员负责实施，这项工作细腻、繁琐而又十分重要，出现差错就会造成严重后果，因此必须引起高度重视。

笔者阅读了较多关于保护整定计算方面的论著，大都是笼统、内容生涩或计算复杂，无法指导保护整定计算的具体工作。

为此，本文进行了详细阐述，仅供参考。

3 整定计算原则3.1整定定时保护：1）按最大负荷电流或额定电流的1.5倍计算。

线路最大负荷电流的取值原则：①.独立运行的线路：取年度最大负荷电流的1.2～1.5倍。

②.联网运行的线路（正常时独立运行）：取各线路的年度最大负荷电流之和的1.2～1.5倍。

③.新上线路：，即取全部变压器的50%额定容量，但不得超过系统变电站变压器的低压侧额定电流及该线路CT一次额定值。

在线路投运后，再依据实时的最大负荷电流进行调整。

④.最大负荷电流取值时，不得超过该线路CT一次额定值，否则更换较大变比CT；同时，必须依据线路的构成情况，例如某线路由300出口电缆和150导线构成，300电缆查阅《10kV 三芯电力电缆允许持续载流量表》为428A，150導线查阅《钢芯铝绞线技术数据》为445A，则最大负荷电流应取400A及以下。

2）当新增用户变电站或配电变压器时，应将新增变压器的总额定电流与线路近期最大负荷电流相加。

若不超过先前所采用的最大负荷电流或超过不大时，则不变更定时保护定值；若超过较大时，应在新用户变电站或配电变压器投运前变更定时保护定值；若超过线路CT一次额定值时，应在新用户变电站或配电变压器投运前更换成较大变比CT，同时变更定时保护定值。

配网继电保护运行管理规定

（一）10 千伏配电网站所包括公网线路上的开闭所、开关站、配电站、环网柜、配电室等。其保护、备自投及重合闸配置总原则：在配电网的适当位置配置保护装置用于快速隔离故障，尽可能缩小停电范围，通过备自投和重合闸功能保证对客户的连续供电。
（二）联络线应按照线路结构及装见容量分布，在关键位置处及支路线路 T 接处装设断路器并配置保护；应避免整条线路均使用负荷开关作为联络，线路无断路器，只依靠变电站出线开关作为线路保护的情形出现。已投入使用的以负荷开关连接的线路，应在适当位置加装断路并器配置保护。
《福建省电力有限公司继电保护运行整定及定值管理制度》（闽电调规〔2012〕76 号）
《继电保护定值管理规定》（榕电业调〔2012〕174 号）
第二章配电网继电保护职责分工
第四条电力调度控制中心、各县（市）公司调度所（调度中心、调控中心）职责
（一）电力调度控制中心（以下简称调控中心）为地区配电网继电保护整定计算技术管理归口单位，负责执行上级继电保护管理部门有关整定计算规程、规定。各县（市）公司调度所（调度中心、调控中心）为各县（市）配电网继电保护整定计算技术管理归口单位，负责执行上级继电保护管理部门有关整定计算规程、规定。
第三条本办法依据以下标准制度：《国家电网公司业扩方案编制导则》（国家电网营销〔2010〕 1247 号）《10 千伏及以下电力用户业扩工程技术规范》（DB 35/T 1036-2010）
—2—
《福建电网 10 千伏配网继电保护自动装置和直流配置、运行及整定指导意见》（闽电调〔2012〕523 号）
—5—
（五）负责辖区内开关站、开闭所、配电站、配电室、环网柜、柱上断路器等配电网继电保护的定值执行、核对、反馈和回执。
