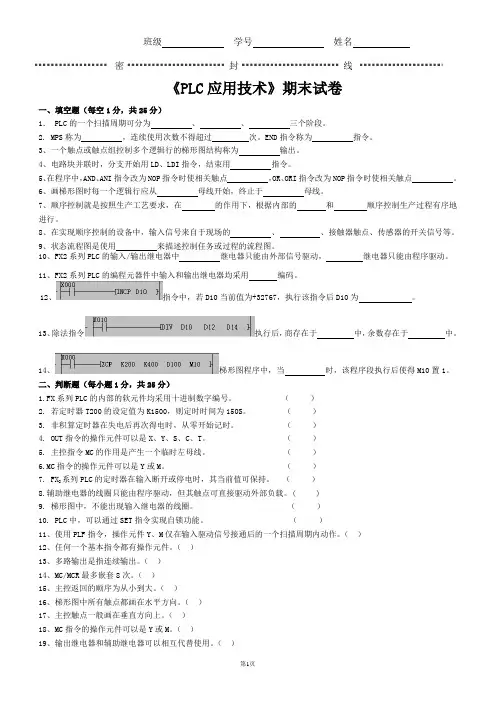

PLC技术应用期末试题

PLC技术及应用自测试题一
一、填空选择题：（共6小题，每空1分，共18分）
1. PLC是一种工业控制计算机，它的基本结构是由、、存储器和组成。

2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、____________输出型和输出型。

3. PLC用户程序的完成分为、、
三个阶段。

这三个阶段是采用工作方式分时完成的。

4. PLC的编程语言常用的有、______________和功能图语言及高级语言。

5. PLC的控制系统构成主要由输入设备、___________和____________等三部分。

6. 型号为FX1s-20MR的PLC，它表示的含义包括如下几部分：它是单元，其输入输出总点数为点，其中输入点数为点，输出点数为点，其输出类型为。

二、单项选择题：（共6小题，每小题3分，共18分）
1. 下列结构中，不属于PLC的基本组成结构的是（）。

A. CPU
B. 输入、输出接口
C. 存储器
D. 定时器
2. 三菱公司PLC的型号为FX2N-48MR，则它的I/O总点数为（）。

A. 48
B. 4
C. 8
D. 不能确定
3. 继电接触式控制电路可以翻译成PLC的（）程序。

A. 助记符
B. 梯形图
C. C语言
D. 汇编语言
4. 下列不属于FX2N系列PLC的编程元件的是（）。

A. 输入继电器X
B. 输出继电器Y
C. 辅助继电器M
D. 热继电器FR
5. 某PLC的输出接口是晶体管电路，则其输出可驱动（）负载。

A. 交流
B. 直流
C. 交、直流
D. 不能确定 6. 三菱PLC 的内部实时时钟数据存放的寄存器为 （ ）。

A. D0-D20 B. D30-D40 C. D8000-D8090 D. D8013-D8019
三、判断题：如正确，请在每题的括号内打“√” ；如错误，请在每题的括号内打“×”（共5小题，每小题2分，共10分）
1. PLC 的输出指令OUT 是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

( )
2. 把应用程序写入PLC 中，可以在线编程也可以离线编程。

（ ）
3. 在PLC 控制中可利用PLC 内部定时器来取代低压电器时间继电器来实现时间控制。

（ ）
4. 在FX 2N —20 M R 的PLC 中设置有输入继电器X430、输出继电器Y480、辅助继电器M790。

（ ）
5. 输出接口为晶体管输出的PLC 可以驱动交流负载。

（ ）
四、分析题（满分10分）
试分析图1所示PLC 的硬件接线和程序实现对三相异步电动机的正转长动控制的工作原理，包括起动、停止和过载保护实现原理。

其中SB1为正转起动按钮，SB2为停止按钮。

KM1控制电动机正转。

SB1SB2FR
（Y000）
[END]
X000
X001X002
Y000
图1
五 编程题（每小题10分，满分20分）
1、试分析编写图2所示梯形图对应的语句指令表程序。

图2
2、试分析编写图3所示语句指令表对应的梯形图程序。

图3
六、改错题（满分10分）
试分析图4所示PLC梯形图程序的错误所在，在图中标出错误位置，并在图左侧空白处改正之。

（Y000）
X000
X001
（Y001）
X002Y001
X003
X001（T0）[END]
Y001
（C0）
C0
（S0）
STL
图4
七、设计题（满分14分）
1. 试设计三个喷水头的PLC 控制装置。

要求如下： （1）画出PLC 的I/O 硬件接线图；
（2）试用MOV 指令编写Y000、Y001、Y002三个喷水头花样方式喷水梯形图程序，喷水花样自行设计。

（3）写出指令表程序。

PLC技术及应用自测试题一参考答案
一、填空题：（共7小题，每空1分，共30分）
1. CPU、输入输出电路、电源；
2. 继电器、晶闸管。

3. 输入采样、执行程序、输出刷新、循环扫描。

4. 梯形图、指令语言。

5. PLC、输出设备。

6. 主机；20、12、8、继电器输出型。

二、单项选择题：（共6小题，每小题3分，共18分）
1、D；
2、A；
3、B；
4、D；
5、B；
6、D。

三、判断题：如正确，请在每题的括号内打“√”；如错误，请在每题的括号内打“×”（共5小题，每小题2分，共10分）
1、（√）；
2、（√）；
3、（√）；
4、（×）；
5、（×）。

四、分析题（满分10分）
1．【答】：正转起动：按下起动按钮SB1，输入继电器X000通电，输出继电器Y000线圈通电且自锁，驱动KM1线圈通电，主电路中KM1的主触点闭合，电动机得电，转动起来。

停止：当按下停止按钮SB2，输入继电器X001常闭触点断开，输出继电器Y000线圈断电，KM1线圈断电，主电路中KM1的主触点断开，电动机失电，电动机停止运行。

过载保护：当电动机出现过载时，热继电器FR常开触点闭合，输入继电器X002常开触点恢复断开，输出继电器Y000线圈断电，KM1线圈断电，主电路中KM1的主触点断开，电动机失电，电动机停止运行。

五编程题（每小题10分，满分20分）
1．【解】：
LD X000
AND X001
MPS
AND X002
OUT Y000
MPP
OUT M1
LD M1
MPS
AND Y000
OUT Y001
MPP
AND X003
OUT Y002
LD X004
AND X005
MPS
AND Y002
OUT Y003
MRD
AND Y001
OUT Y004
MRD
AND X006
AND Y002
OUT Y005
MPP
AND X007
AND Y004
OUT Y006
2．【解】：
六、改错题（满分10分）
【解】：1、X000与Y000位置互换；
2、X001与X002和Y001的并联支路位置互换；
3、T0定时器加延时值；
4、C0计数器加计数值；
5、STL指令作用元件是状态器S20。

修改后的程序见下图：
七、设计题（满分14分）
【解】：
1、设定：SB1为起动按钮，SB2为停止按钮，PLC
的I/O接线图如下：2、编制梯形图程序：
PLC
X0
X1
COM
Y0
Y1
COM
YA1
YA2
SB1
SB2
Y2
YA3
3、编写语言指令程序如下：
PLC技术及应用自测试题二
一、填空题：（共7小题，每空1分，共30分）
1. PLC（Programmable Logic Controller）是一种工业计算机，它主要由、、和电源等组成。

根据PLC的输入/输出总点数及内存容量不同可分为超小型、、和大型PLC。

2. PLC的程序工作方式分为三个阶段：、和。

3. 三菱公司的FX系列PLC的内部软元件有输入继电器X、、、
、、、、和变址寄存器等。

4. 三菱公司的FX系列PLC型号为FX2N-40MRD，其中数字40的含义是、字母M的含义是、字母R的含义是。

5. 步进顺控指令有两个：和。

步进顺控的基本类型有、和循环与跳转顺控。

6. PLC网络包括和PLC通信网络两类。

三菱PLC提供了三层通信网络：、、。

7. 针对不同的控制对象，PLC的硬件输出单元为输出、输出和输出等三种形式。

PLC的编程设备有和。

二、分析题（共2小题，每小题12分，共24分）
1. 如图1所示行程开关控制的机床工作台自动往返控制电路，图中行程开关SQ1、SQ2作为往复运动控制用，而SQ3、SQ4作为极限位置保护用。

其中SB1为停止按钮，SB2、SB3为起动按钮，FR为过载保护触点；试说明正反转起动、停止、过载保护的控制实现原理。

图1
2. 如图2所示为PLC控制一声光报警电路及程序，其中SB1为起动按钮，SB2
为停止按钮，Y0驱动报警灯，Y1驱动蜂鸣器。

试说明程序控制的特点和控制过程。

图2
三、编程题：（共2小题，每小题12分，共24分）
1. 写出图3所示梯形图程序的指令表程序。

PLC
SB1
LED1
X000Y000
COM COM
R
Y001
X001
SB2
2. 写出图4所示指令表的梯形图程序。

图4
四、设计题：（共1小题，每小题22分，共22分）
1．试用三菱FX2N系列的PLC实现两台三相异步电动机的顺序起动，同时停止的控制线路。

具体要求如下：
（1）M1电动机启动12秒后，M2电动机自行起动；M1、M2电动机同时停止。

（2）画出PLC的I/O接线图；
（3）编制梯形图程序；
（4）编写语言指令程序。
