新互感器器操作技巧校准程序
低压电流互感器的校验方法及操作规程
低压电流互感器的校验方法及操作规程低压电流互感器的校验方法在进行电流误差试验之前,通常需要检查极性和退磁等主面特性。
1、极性检查电流互感器一次绕组标志为P1、P2，二次绕组标志为S1、S2、若P1、S1是同名端，则这种标志叫减极性。
一次电流从P1进，二次电流从S1出。
极性检查很简单，除了可以在互感器校验仪上进行检查外，还可以使用直流检查法。
2、电流互感器退磁检查电流互感器在电流蓦地下降的情况下，互感器铁芯可能产生剩磁。
如电流互感器在大电流情况下蓦地切断、二次绕组蓦地开路等。
互感器铁芯有剩磁，使铁芯磁导率下降，影响互感器性能。
长期使用后的互感器都应当退磁。
互感器检验前也要退磁。
退磁就是通过一次或二次绕组以交变的励磁电流，给铁芯以交变的磁场。
从0开始渐渐加大交变的磁场（励磁电流）使铁芯达到饱和状态，然后再渐渐减小励磁电流到零，以除去剩磁。
对于电流互感器退磁，一次绕组开路，二次绕组通以工频电流，从零开始渐渐加添到确定的电流值（该电流值与互感器的设计测量上限有关，一般为额定电流的20—50%左右。
可以这样判定，假如电流蓦地急剧变大，此时表示铁芯以进入磁饱和阶段）。
然后再将电流缓慢降为零，如此重复2—3次。
在断开电源前，应将一次绕组短接，才断开电源。
铁芯退磁完成。
此方法称开路退磁法。
对于有些电流互感器，由于二次绕组的匝数都比较多。
若接受开路退磁法，开路的绕组可能产生高电压。
因此可以在二次绕组接上较大的电阻（额定阻抗的10—20倍）。
一次绕组通以电流，从零渐变到互感器一次绕组的允许的最大电流，再渐变到零，如此重复2—3次。
由于接有负载铁芯可能不能完全退磁。
由于一次绕组的最大电流有限制，过大的话可能烧坏一次绕组。
假如接有负载的二次绕组产生电压不是过高的话，可以加大二次绕组的负载电阻。
这样可以提高退磁效果。
3、电流互感器误差试验互感器误差试验一般接受被测互感器与标准互感器进行比较，两互感器的二次电流差即为被测互感器误差。
正确使用互感器校验仪 互感器操作规程
正确使用互感器校验仪互感器操作规程互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。
一、外磁场的影响在互感互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。
一、外磁场的影响在互感器校验仪的试验室里，对有关测量设备和供电设备，甚至对大电流的载流导线要进行合理布局，否则，将使互感器校验仪产生较大误差。
一般来说，至少要让互感器校验仪离开升流器与大电流导线不少于（3～15）米的距离。
二、接线方式在将标准互感器与被检互感器连接到互感器校验仪时，首先必需保证接线的极性正确。
否则，从取差电路取得的信号有可能不是两个电流（或电压）之差，而是两个电流（或电压）之和，易将互感器校验仪烧坏。
其次，还必需考虑互感器的高处与低处电位端。
对于电流互感器来说，只有当其初级电路中的L1端与次级电路中的K1端处于接近地电位时，测量其从L1端注入的电流与从K1端输出的电流，才代表该互感器的真实误差。
对于电压互感器来说，它的X端与x端处于低电位，而A端与Q端处于高电位，依据JJG314—1994规程，在检定时将标准互感器的a端与被检互感器a端短接在一起，而在两者的X端之间取其次级电压之差。
假如电位端的极性接反，则可能引起泄漏误差。
对于电流互感器与电压互感器而言，在精准度较高时（例如0.05级以上），这种因素的影响较为明显。
而在0.1级以下互感器上做试验时，影响相对较弱。
三、接地问题接地是减小泄漏电流影响的一种方法。
在接受互感器校验仪进行互感器的检定或阻抗导纳的测量时，无论对于电流互感器还是电压互感器，都要考虑将互感器校验仪的电路始终处于低电位状态，减小其对地的泄漏电流。
但是，对于电流互感器而言，在接受差值比较法进行检定时，又不允许将其K1端直接接地，因而要依据实在电路的实际情况选择合理的接地点。

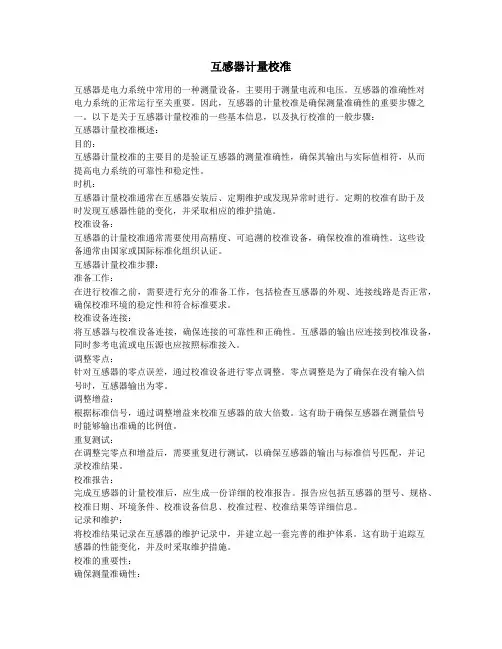

互感器计量校准
互感器计量校准互感器是电力系统中常用的一种测量设备，主要用于测量电流和电压。
互感器的准确性对电力系统的正常运行至关重要。
因此，互感器的计量校准是确保测量准确性的重要步骤之一。
以下是关于互感器计量校准的一些基本信息，以及执行校准的一般步骤：互感器计量校准概述：目的：互感器计量校准的主要目的是验证互感器的测量准确性，确保其输出与实际值相符，从而提高电力系统的可靠性和稳定性。
时机：互感器计量校准通常在互感器安装后、定期维护或发现异常时进行。
定期的校准有助于及时发现互感器性能的变化，并采取相应的维护措施。
校准设备：互感器的计量校准通常需要使用高精度、可追溯的校准设备，确保校准的准确性。
这些设备通常由国家或国际标准化组织认证。
互感器计量校准步骤：准备工作：在进行校准之前，需要进行充分的准备工作，包括检查互感器的外观、连接线路是否正常，确保校准环境的稳定性和符合标准要求。
校准设备连接：将互感器与校准设备连接，确保连接的可靠性和正确性。
互感器的输出应连接到校准设备，同时参考电流或电压源也应按照标准接入。
调整零点：针对互感器的零点误差，通过校准设备进行零点调整。
零点调整是为了确保在没有输入信号时，互感器输出为零。
调整增益：根据标准信号，通过调整增益来校准互感器的放大倍数。
这有助于确保互感器在测量信号时能够输出准确的比例值。
重复测试：在调整完零点和增益后，需要重复进行测试，以确保互感器的输出与标准信号匹配，并记录校准结果。
校准报告：完成互感器的计量校准后，应生成一份详细的校准报告。
报告应包括互感器的型号、规格、校准日期、环境条件、校准设备信息、校准过程、校准结果等详细信息。
记录和维护：将校准结果记录在互感器的维护记录中，并建立起一套完善的维护体系。
这有助于追踪互感器的性能变化，并及时采取维护措施。
校准的重要性：确保测量准确性：通过互感器计量校准，可以确保互感器在测量电流和电压时的准确性，为电力系统提供可靠的测量数据。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器是电力系统中重要的电气设备，用于测量电流和电压的变换。
为了确保互感器的正常工作和准确测量，需要进行定期的测试和校准。
本文将介绍互感器测试仪的操作规程，包括仪器准备、测试前的准备工作、测试步骤和测试结果的处理。
二、仪器准备1. 互感器测试仪：确保测试仪器的性能良好，没有损坏或者故障。
2. 校准装置：用于校准互感器测试仪的准确性。
3. 测试线缆和夹具：确保线缆和夹具的连接良好，没有松动或者损坏。
三、测试前的准备工作1. 确定测试对象：根据实际需求确定需要测试的互感器类型和型号。
2. 检查互感器：检查互感器的外观是否完好，是否有损坏或者漏油现象。
3. 进行预热：根据互感器的额定电流和电压进行预热，确保互感器达到稳定状态。
四、测试步骤1. 连接测试仪器：将互感器测试仪与互感器正确连接，确保连接坚固可靠。
2. 设置测试参数：根据互感器的额定参数和测试要求，设置测试仪器的参数，包括电流和电压的范围、频率等。
3. 进行测试：按照测试仪器的操作说明，进行测试，记录测试结果。
(1) 电流测试：通过测试仪器发送标准电流信号，测量互感器的输出电流，并记录结果。
(2) 电压测试：通过测试仪器发送标准电压信号，测量互感器的输出电压，并记录结果。
4. 校准测试仪器：使用校准装置对互感器测试仪进行校准，确保测试结果的准确性和可靠性。
五、测试结果的处理1. 数据记录：将测试结果记录在测试报告中，包括测试日期、测试仪器型号、互感器型号、测试参数、测试结果等。
2. 数据分析：对测试结果进行分析，比较与额定参数的偏差，评估互感器的性能和准确度。
3. 结果判定：根据测试结果和相关标准，判断互感器是否符合要求，是否需要进行维修或者更换。
六、安全注意事项1. 在进行测试前，确保测试仪器和互感器处于安全状态，避免电击和其他意外事故的发生。
2. 使用合适的个人防护装备，如绝缘手套、绝缘靴等。
3. 严格按照操作规程进行操作，不得随意更改测试参数或者操作步骤。

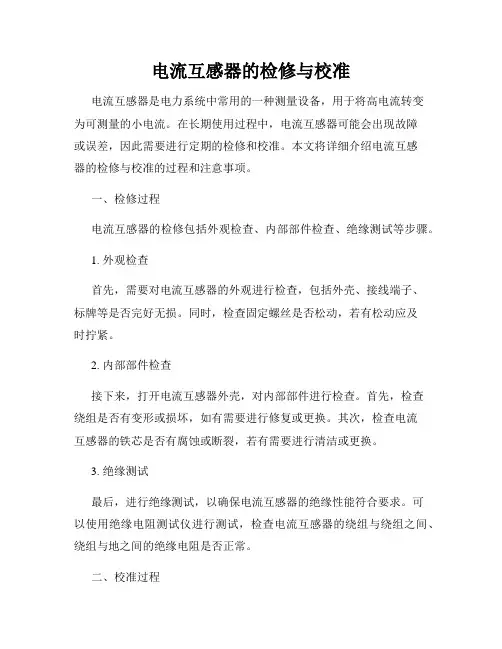

电流互感器的检修与校准
电流互感器的检修与校准电流互感器是电力系统中常用的一种测量设备，用于将高电流转变为可测量的小电流。
在长期使用过程中，电流互感器可能会出现故障或误差，因此需要进行定期的检修和校准。
本文将详细介绍电流互感器的检修与校准的过程和注意事项。
一、检修过程电流互感器的检修包括外观检查、内部部件检查、绝缘测试等步骤。
1. 外观检查首先，需要对电流互感器的外观进行检查，包括外壳、接线端子、标牌等是否完好无损。
同时，检查固定螺丝是否松动，若有松动应及时拧紧。
2. 内部部件检查接下来，打开电流互感器外壳，对内部部件进行检查。
首先，检查绕组是否有变形或损坏，如有需要进行修复或更换。
其次，检查电流互感器的铁芯是否有腐蚀或断裂，若有需要进行清洁或更换。
3. 绝缘测试最后，进行绝缘测试，以确保电流互感器的绝缘性能符合要求。
可以使用绝缘电阻测试仪进行测试，检查电流互感器的绕组与绕组之间、绕组与地之间的绝缘电阻是否正常。
二、校准过程电流互感器的校准是为了保证其输出信号的准确性。
校准过程可以分为静态校准和动态校准两部分。
1. 静态校准静态校准是在标准电流条件下进行的，主要用于确定电流互感器的额定转换比。
校准时，将标准电流源接入电流互感器的一次侧，通过调节标准电流源的输出电流，观察电流互感器的输出信号，直到两者达到一致。
根据所调节的标准电流源输出电流和电流互感器的输出信号，计算得出电流互感器的实际转换比。
2. 动态校准动态校准是在实际工作条件下进行的，主要用于确定电流互感器的相位误差和频率特性。
校准时，将电流互感器接入实际工作电路中，通过调节标准电流源的输出电流和频率，观察电流互感器的输出信号，并与标准电流源的输出进行比较。
根据观察结果，可以得出电流互感器的相位误差和频率特性。
三、注意事项在进行电流互感器的检修和校准时，需要注意以下几点：1. 安全注意在打开电流互感器外壳进行检修时，应先切断电源并排除残余电荷，确保操作安全。
2. 仪器校准在进行校准时，应使用经过校准的专业仪器，并按照仪器的使用说明进行操作。
新互感器器操作校准程序
实验检测中心标准计量测试站BJC-JD14-2014一、适用范围、拟开展的校准项目本操作程序仅适用于实验检测中心标准计量测试站对互感器使用中检验和周期检定。
检定依据为：经国家质量监督检疫总局批准、现行有效的计量检定规程。
拟开展的检定项目：0.2级及以下互感器，电流互感器(0～2000)A/5A、电压互感器(0～10)kV/100V。
二、规范性引用文件1．《 JJG 313-94 测量用电流互感器检定规程》三、HSE控制互感器检定用设备为HEG2，精度等级2.0级；标准器量程电流互感器为(0～2000)A/5A、电压互感器为(0～10)kV/100V；精度等级0.05级。
五、检定前的准备确认互感器校验仪、标准电流（电压）感器、电流（电压）负载箱；电源设备（包括升流（压）器和调节装置）；万用表、钳形电流表、活动扳手、螺丝刀、大电流导线、二次专用导线，原始记录等处于待用状态；依据被检计量器具的工作量程选择标准器的相应量程。
六、操作步骤6.1外观检查检查厂名、厂号、型式、变比、等级、容量，外观有无损伤，螺丝，极性标记，接地标志等；接线端钮，多变比互感器不同变化的接线方式；及严重影响检定工作进行的其它缺陷。
电源及调节设备应具有足够的容量和调节细度，电源的频率应为50±0.5Hz(60±0.6 Hz),波形畸变系数应不超过5%。
周围气温为+10～+35℃，相对湿度不大于80%。
6.2绝缘电阻的测定操作方法: （1）将被检接地电阻表测量端短路；（2）将绝缘电阻测试仪置于500V档；（3）将两根测试线一端分别插入LINET和 EARTH孔内，另一端分别接入互感器的输出端子与接地端子（或外壳）。
（4）按下TEST键，10s由面板读出绝缘电阻值。
绝缘电阻应小于5MΩ。
6.3绕组极性的检查推荐用电流互感器校验仪进行绕组极性检查，一般校验仪具有极性指示器，标准器的极性是已知的，当按规定的标记接好线通电时，如发现校验仪的极性指示器动作而又排除是由于变比接错所致，则可确认被检电流互感器与标准电流互感器的极性相反。
电流互感器校验仪操作规程
电流互感器校验仪操作规程一、档位调节和选择打开校验仪电源开关，选择仪器面板上的按钮“比角差”和“测量”功能，根据读数要求选择测量精度，一般选择小数点后两位数即可，即“19.99‰”档。
二次电流档位应根据所测试的电流互感器的具体值来选择，电流互感器的二次电流是1A则选择“1A”档位，二次电流为5A则选择“5A”档位。
负载的选择同样应根据被测电流互感器的实际值进行选择，例如被测电流互感器为200/5 10P10 5VA功率因数cosφ=0.8（滞后），则应选择额定电流为5A负载箱，并转动调节旋钮到cosφ=0.8范围内的“5VA”档。
标准比对互感器的接线调节也要根据被测电流互感器的实际值进行接线，具体接线应根据标准比对互感器上的接线铭牌进行。
调节完成后，将标准比对互感器的P1端接线由被测电流互感器的P1面穿入，并与标准比对互感器的另一个一次端子连接形成回路。
二次接线也应形成对应关系，标准比对互感器的S1端子应与被测电流互感器的S1端相接，标准比对互感器的另一个二次线端子，应连接到被测电流互感器的被测变比对应抽头端子。
二、测量与读数转动调压器的调节手轮，并观察校验仪的右侧一次电流百分比读数，直至达到需要的百分数点。
读取当前一次电流下的比差（‰）和角差（′），并对比标准判断是否符合标准要求。
测试中若出现极性指示灯电流，蜂鸣器鸣叫，则说明被测互感器的P1面错误或二次线端子接反。
出现比差值过大超出测量范围，无法读数，则说明标准比对电流互感器的一次电流选择与被测电流互感器额定一次电流不符，或被测电流互感器的二次端子接线有误，或被测互感器为不良品。
三、维护保养测试完成后，先关闭电源，再将各导线收好。
日常定时清扫设备上的灰尘，保持干爽清洁。
互感器测试仪操作规程
互感器测试仪操作规程1. 引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。
本操作规程旨在指导操作人员正确、安全地使用互感器测试仪进行测试和校准工作。
2. 设备准备2.1 检查互感器测试仪的外观，确保设备完好无损。
2.2 确保互感器测试仪已经连接到电源，并检查电源电压是否符合要求。
2.3 将互感器测试仪与待测试的互感器正确连接，确保连接坚固可靠。
3. 测试前准备3.1 根据待测试互感器的额定参数，设置互感器测试仪的工作模式和测试参数。
3.2 确保测试仪的显示屏幕清晰可读，校准仪器的时间和日期。
3.3 根据互感器测试仪的操作手册，了解测试仪的各个功能和操作步骤。
4. 测试操作步骤4.1 打开互感器测试仪的电源开关，待仪器启动完成后，进入待测试互感器的类型选择界面。
4.2 根据待测试互感器的类型，选择相应的测试模式。
4.3 输入待测试互感器的额定参数，如变比、额定电流等。
4.4 将待测试互感器正确连接到测试仪上，并确保连接坚固。
4.5 启动测试仪的测试程序，观察测试仪的显示屏幕，记录测试结果。
4.6 根据测试结果，判断待测试互感器是否合格，并记录测试数据。
5. 校准操作步骤5.1 打开互感器测试仪的电源开关，待仪器启动完成后，进入校准模式选择界面。
5.2 根据校准要求，选择相应的校准模式。
5.3 将待校准的互感器正确连接到测试仪上，并确保连接坚固。
5.4 启动测试仪的校准程序，根据校准结果调整互感器测试仪的参数。
5.5 重复校准操作，直至校准结果符合要求。
5.6 记录校准结果和校准数据，并进行校准证书的填写和签名。
6. 测试仪器的维护6.1 在使用互感器测试仪之前，检查仪器的外观，确保设备完好无损。
6.2 定期对互感器测试仪进行校准和维护，保证测试结果的准确性和可靠性。
6.3 清洁互感器测试仪的外壳和连接器，避免灰尘和污垢影响测试仪器的性能。
6.4 定期更换互感器测试仪的电池，确保设备始终能够正常工作。
高压低压配电柜的电流互感器的校准与检测步骤
高压低压配电柜的电流互感器的校准与检测步骤为确保高压低压配电柜的电流互感器的准确性和可靠性，进行定期的校准与检测是十分重要的。
本文将介绍高压低压配电柜电流互感器的校准与检测步骤，以保证其正常运行和电能计量的准确性。
一、校准前的准备工作在进行电流互感器的校准与检测之前，需要进行以下准备工作：1. 确定校准所需的仪器设备，包括电流源、标准电流表、示波器等。
2. 查阅电流互感器的技术资料，获取其额定电流、变比等相关参数。
3. 清理电流互感器的表面，确保无灰尘、污垢以及其他杂质。
二、电流互感器的校准步骤1. 连接校准仪器将电流互感器与校准所需的仪器设备相连接。
其中，电流源用于提供标准电流，标准电流表用于测量电流互感器的输出电流，示波器用于观测电流波形。
2. 启动校准仪器依据校准仪器的操作手册，准确设置标准电流数值，并启动仪器。
3. 校准电流互感器将标准电流接入电流互感器的输入端，观测输出端的电流波形，并通过标准电流表测量输出电流数值。
根据测量结果，调整电流互感器的校准参数，使得输出电流与标准电流一致或在允许范围内。
4. 校准结果记录将校准前后的输出电流数值记录下来，并做好文档保存。
若存在差异较大的情况，应及时排除故障并重新校准。
三、电流互感器的检测步骤除了校准，定期的检测也是电流互感器维护管理的重要环节。
以下为电流互感器的检测步骤：1. 检查电流互感器的外观对电流互感器的外观进行仔细检查，确保外壳完好无损，接线端子无松动或腐蚀。
2. 检测绝缘性能使用绝缘电阻测试仪，对电流互感器的绝缘性能进行测量。
测量结果应符合相关标准要求，否则需进行绝缘处理。
3. 检测变比误差使用精密电流表分别测量电流互感器的输入电流和输出电流，计算变比误差。
变比误差应在允许范围内，超过范围则需要进行调整或更换。
4. 检测相位误差使用示波器观测电流互感器输入电流和输出电流的相位差，并与标准相位进行比较。
相位误差应在允许范围内，超过范围则需要进行调整或更换。
互感器测试仪操作规程
互感器测试仪操作规程一、设置和校准仪器1.确保互感器测试仪工作电源可靠，并接通电源。
2.检查仪器显示屏是否正常工作，并进行相应的调整和配置。
3.使用校准电压源，调整仪器的测量和输出范围，确保其准确性和可靠性。
二、连接样品1.根据实际需要选择合适的连接线缆和接头，确保与互感器测试仪的连接稳固可靠。
2.仔细查看互感器测试仪和样品的连接接口，并按照正确的方式连接。
确保接头的材质和规格符合要求。
3.通过绝缘测试仪检查连接线缆和接头的绝缘性能，确保测试过程中不会发生安全事故。
三、进行测试操作1.在测试前，确保样品的环境条件合适，例如温度和湿度等。
2.打开互感器测试仪，并等待其完成自检程序。
3.设置测试参数，包括测试模式、频率、电流或电压等，并确保参数的准确性和合理性。
4.当一切准备就绪后，将电流或电压信号施加到样品上，开始测量。
5.观察并记录互感器测试仪的输出结果，包括电阻、电感和相位等测量值，并与理论值进行比较。
6.根据测试结果，评估互感器的质量和性能，并分析可能存在的问题和改进方法。
7.结束测试后，关闭互感器测试仪并断开电源，将连接线缆和接头妥善存放。
四、注意事项1.在操作过程中，必须遵守相关的安全规范和操作规程，确保人身和设备的安全。
2.避免连接错误，确保仪器和样品的连接正确和可靠。
3.当遇到异常情况时，及时停止测试并检查仪器和样品的状态，防止进一步损坏。
4.定期检查和维护互感器测试仪，包括清洁、校正和更换零件等，保证其正常使用和准确性。
以上是互感器测试仪的操作规程，希望能对您的工作有所帮助。
在操作过程中，请务必严格按照操作规程进行操作，确保测试的准确性和安全性。
电流互感器现场校验如何操作(DOC)
选择规程测试界面进入图（1）为电流互感器误差测试前的参数设置：图（1）①一次电流(A)：选择一次电流时会出现另一个窗口如下图（1-1）显示，选择对应互感器的额定一次电流；图（1-1）②编号：可以进行数字输入；③二次电流（A）：用户可以选择电流互感器二次电流为5A或1A；④测试人员：可以进行数字代码输入；⑤等级(%)：可以选择0.5、0.2、0.5S、0.2S 、0.1级以及5P、10P 级；⑥温度(℃)：可以进行数字输入；⑦额定负荷（VA）：通过键盘输入被检电流互感器的额定二次负荷；⑧湿度（%）：可以进行数字输入；⑨轻载负荷（VA）：通过键盘输入被检电流互感器的下限二次负荷。
下图（2）为电流互感器误差测试接线图：图（2）首先参照界面显示的接线图接好测试线路，测试导线请使用厂家配备的专用测试线。
然后根据测试需要，可以选择电流互感器规程测试、任意点测试或变比测试。
用户可以通过键盘操作或直接使用触摸屏进行操作。
进入图（3）该界面就可以进行互感器的规程测试图（3）①测试数据表格：表格内显示的数据为互感器的各个规程点测试数据以及化整数据，橙色显示的数据为超差数据。
②是否合格：此为该互感器检定结果。
根据电流互感器检定规程对测试数据进行分析判断，得出该互感器是合格还是超差的结论。
③存储：测试完成后窗口下面显示存储测量数据，断电后可保存。
④返回：退出到上一显示界面（电流互感器测试功能选择界面）。
2、直流电阻界面介绍选择直流电阻图标进入下图（4）显示的界面点击测量就可以测试电阻；图（4）该测试方法是在测试对象中通过0.125A直流恒流源，然后测量出测试对象两端直流电压即可得出该测量对象的电阻值。
①电阻：测量对象的电阻值，单位为欧姆（Ω）。
点击该按钮返回上一界面（主界面）。
3、变比测试界面介绍选择变比测试图标进入下图（5）变比前需设置一次电流和二次电流的参数。
图（5）①一次电流（A）：显示被测电流互感器的一次电流；②二次电流（A）：显示被测电流互感器的二次电流；③等级：可以选择0.5、0.2、0.5S、0.2S 、0.1级以及5P、10P级，变比测试时可无需设置此参数；④额定负荷（VA）：通过键盘输入被检电流互感器的额定二次负荷，变比测试时可无需设置此参数；⑤轻载负荷（VA）：通过键盘输入被检电流互感器的下限二次负荷，变比测试时可无需设置此参数；⑥额定功率因数：可通过键盘输入被检电流互感器的额定功率因数，变比测试时可无需设置此参数；⑦测量：点击测量时仪器自动对被检互感器进行变比测量；⑧返回：测试完成后点击此按钮回到上一级界面（主界面）。
互感器10%误差曲线及校核步骤
互感器10%误差曲线及校核步骤
互感器10%误差曲线是用于评估电流互感器在各种负载和准确度等级下的误差特性的曲线。
在进行校核时，需要遵循一定的步骤来确保评估的准确性和可靠性。
首先，需要准备相应的设备和测试条件。
这包括电流互感器、标准电阻器、电源、测量仪表等。
确保所有设备都经过校准，并在测试前处于良好的工作状态。
其次，进行实际测试以获取数据。
通过调整负载和电源参数，模拟不同的运行条件，并记录互感器的输出电压和标准电阻器的值。
将这些数据绘制成曲线，即互感器10%误差曲线。
在获取了互感器10%误差曲线后，就可以进行校核了。
校核的主要目的是评估互感器在实际使用中的误差是否在可接受的范围内。
具体来说，需要检查以下几点：
确定互感器的准确度等级，并了解该等级对应的最大允许误差范围；
在互感器10%误差曲线上找到对应的负载点，检查该点的误差是否在最大允许误差范围内；
如果误差超出了允许范围，需要考虑采取措施进行修正，如调整负载或更换更高准确度的互感器；
对于多绕组互感器，需要分别对每个绕组进行校核，以确保每个绕组的误差都在允许范围内；
考虑其他因素对互感器误差的影响，如温度、频率等。
这些因素可能需要进行额外的校核和补偿。
综上所述，互感器10%误差曲线的校核是一个重要的环节，它能够确保电流互感器的误差在可接受的范围内，从而提高测量的准确性和可靠性。
互感器校验软件安装说明及使用方法
互感器校验软件安装说明及使用方法1.文档对象本文档说明安装，配置方法，及软件使用流程2.安装说明1)双击安装包中文件，安装程序。
2)打开Crack文件夹，然后双击Register，注册第三方组件。
3)将CRRedist2008_压缩文件打开，点击CRRedist2008_安装，即可查看报表。
3.配置说明1)运行应用程序，用户名：admin 密码：admin如下图所示2)进入程序，点击“系统管理”如下图所示3)点击“参数设置”，设置串口号，保存退出，如下图所示4．使用流程1．点击互感器校验软件图标进入 2. 运行应用程序，点击配置，如下图所示3.点击配置进入设置局编号及IP地址，如下图所示4．配置完成后点击确定，重新运行程序，用户名：admin 密码：admin如下图所示 5.点击登录进入程序，如下图所示6.准备开始实验，如做电流互感器就点击电流互感器，做电压就点击电压，做组合就点击组合，现在我以电流互感器为例具体说明一下操作步骤：点击电流互感器-→点击进入联网下载功能向导界面→输入要下载的互感器信息点击查询→找到要下载的互感器信息勾选→点击下载下载结果就会显示已下载几条，失败几条，和成功几条的信息然点击检查基本信息在点击下一步进入电流测试界面点击-→点击全程测试测试完毕后点击保存即可7．走SG186国家电网营销系统流程校验具体步骤：点击互感器测试平台→输入密码进入→点击要做的互感器信息→点击下载→输入要下载的互感器信息→勾选所要下载的互感器→点击下载→点击下一步→给互感器分配通道→点击完成→进入互感器基本信息界面核实互感器基本信息→点击下一步进入互感器测试界面→点击新量程对互感器进行测试→测试完成后点击保存即可8.不走SG186国家电网营销系统流程校验具体步骤：点击互感器测试平台→输入密码进入→点击要做的互感器信息→点击录入→输入互感器的基本信息→点击保存→然后关闭→进入脱网校验→给互感器分配通道→点击完成→进入互感器基本信息界面核实互感器基本信息→点击下一步进入互感器测试界面→点击新量程对互感器进行测试→测试完成后点击保存即可9组合互感器实验：首先录入组合互感器的各项信息，电流信息和电压信息都录入完整后点击保存，然后点击右下角的电流实验（一般先校验电流部分）然后依次点击新量程, →修改组合互感器的相别，比如AB相→全程测试。
电压互感器的检修与校准
电压互感器的检修与校准电压互感器作为一种电力系统中常用的测量设备，其准确性对于系统的可靠运行至关重要。
然而，由于长时间使用以及环境因素的影响，电压互感器会出现一定程度的漂移或损坏。
因此，在保证电力系统正常运行的前提下，对电压互感器进行定期的检修和校准显得尤为重要。
本文将针对电压互感器的检修与校准进行详细论述，以确保其可靠性和准确性。
1. 检修1.1 清洁与外观检查首先，对电压互感器进行清洁。
使用清洁布擦拭外壳，并确保无尘、无污垢。
随后，进行外观检查，检查外壳是否有损坏、松动或变形的情况。
如有发现异常，应及时修复或更换。
1.2 内部元件检查拆卸电压互感器，检查内部元件的连接情况。
检查导线连接是否牢固，并注意观察元件是否有烧焦、漏油或腐蚀现象。
如发现异常，应及时修复或更换受损部件。
同时，检查绝缘层是否完好，确保其正常工作。
1.3 线路连接检查检查电压互感器与其他设备的线路连接情况。
确保连接稳固牢靠，不得存在松动或导线短路等情况。
如发现问题，应及时解决，以免影响测量数据的准确性。
2. 校准2.1 校准准备在进行电压互感器校准之前，需要准备相应的设备和仪器。
比如，标准电压源、测量仪器等。
同时，确保实验环境的温湿度稳定，以提高校准的准确性。
2.2 开路校准首先，将电压互感器的一次侧连接到标准电压源上，二次侧不连接负荷。
然后，分别标定一次和二次侧的电压输出值，并与标准电压源的输出进行比较。
如有差异，则进行调整，直至输出值与标准值一致。
2.3 短路校准在这一步骤中，将电压互感器的一次侧和二次侧都短路。
同样地，将短路状态下的电压输出值与标准电压源的输出进行比较。
如果存在差异，需要进行调整，直至输出值与标准值一致。
2.4 负载校准最后，在电压互感器的二次侧连接负荷，逐渐增加负荷大小，并记录每一次的输出值。
将这些值与标准电压源的输出进行比较，如有差异，则需进行调整，直至输出值与标准值一致。
3. 总结电压互感器的检修与校准是确保其准确性和可靠性的重要步骤，对于电力系统而言具有重要意义。
电流互感器的校准与使用方法介绍
电流互感器的校准与使用方法介绍电流互感器是电力系统中常见的电气设备，用于测量大电流并将其转化为小电流，以方便测量和保护装置的使用。
在使用互感器之前，正确的校准和使用方法十分重要，以确保测量结果的准确性和设备的可靠性。
本文将介绍电流互感器的校准和使用方法。
一、电流互感器校准方法1. 选择适当的校准设备：在进行电流互感器的校准之前，需要选择合适的校准设备。
常用的校准设备包括标准电流源、标准电流互感器和电流表等。
确保这些设备在校准过程中具有较高的准确性和稳定性。
2. 校准仪器的准备：在进行校准之前，需要对校准仪器进行准备，包括检查仪器的电源和接线是否正常，并保证仪器的工作状态稳定。
3. 校准过程：校准的步骤可以分为初始化、调零、调整和记录四个部分。
- 初始化：开机后，对校准仪器进行初始化设置，包括选择校准对象（电流互感器型号和额定参数）、输入校准参数和选择校准精度等。
- 调零：在校准之前，需要对校准仪器进行调零。
调零的目的是消除仪器本身的误差，确保校准结果的准确性。
- 调整：将待校准的电流互感器连接到校准设备上，并通过调整校准仪器的电流值，使其与电流互感器输出的电流值相匹配。
- 记录：在校准过程中，需记录校准仪器和电流互感器的参数，包括电流值、时间、误差值等。
记录这些数据有助于后续的校验和参考。
4. 校准结果评估：校准完成后，需要评估校准结果的准确性。
可以使用校准仪器和其他测试设备进行对比测试，检查实际测量与理论值之间的误差是否在合理范围内。
二、电流互感器的使用方法1. 安装位置选择：电流互感器的正确安装位置对测量结果至关重要。
一般情况下，应将电流互感器安装在待测电流回路的主回路中，避免与其他干扰源接触。
同时，应确保互感器的安装牢固可靠，避免因振动或移位而影响测量结果。
2. 接线方法：正确的接线方法对电流互感器的使用至关重要。
通常，电流互感器具有两个接线端子，一个为输入端，一个为输出端。
输入端应与待测电流回路相连接，输出端则用于连接测量设备或保护装置。
互感器负荷箱校准作业指导说明书
附件4互感器负荷箱校准作业指引书1.合用范畴本作业指引书合用于互感器负荷箱校准。
2.根据JJF 1264- 互感器负荷箱校准规范JJG 313- 测量用电流互感器JJG 314- 测量用电压互感器JJG 1021- 电力互感器3.环境条件环境温度：(20±5)℃相对湿度：≤80%电磁干扰：环境电磁场干扰引起原则器误差变化应不大于被校互感器负荷箱最大容许误差1/10。
4.安全工作规定4.1.校准设备应可靠接地。
4.2.电压回路禁止短路，电流回路禁止开路。
4.3.切换负荷箱阻抗（导纳）时，应将电流（电压）输出调为零后方可进行。
4.4.拆接线必要在设备输出为零后进行。
5.测量范畴5.1.阻抗5A：（0.1～10）Ω；1A：（0.1～60）Ω5.2.导纳（0.1～20）ms6.校准设备6.1.绝缘电阻表6.2.示值误差校准设备（可选用如下任何一组设备）1）互感器校验仪、升压、升流装置2）二次负荷测试仪、升压、升流装置3）1.0级负荷箱测量仪7.校准项目7.1.外观和通电检查7.2.绝缘电阻7.3.负荷示值误差8.工作程序8.1.外观检查8.1.1.各种开关、按钮及接线端子应接触良好、定位精确，无明显松动现象。
外壳上应有明显、可靠接地端子。
8.1.2.面板或铭牌上应有仪器名称、型号、出厂编号、生产厂家、制造日期、精确度级别、额定频率、额定电流或电压及电流或电压工作范畴、功率因数和标称负荷值明确标记。
电流互感器负荷箱还应标明外部连接导线电阻值。
8.1.3.数字显示负荷箱通电后，其显示应清晰完整。
8.2.绝缘电阻在非工作状态下，用不低于10级500V绝缘电阻表，测量互感器负荷箱输出端子与机壳金属某些之间绝缘电阻，测得值不应不大于20MΩ。
8.3.负荷示值校准8.3.1.示值校准接线阻抗、导纳测量接线图见图1、图2。
使用专用负荷箱测量仪时，检测线路参照有关产品阐明书。
8.3.2. 采用直接测量法对于负荷箱上每一种负荷档上升到所需电流（或电压）进行阻抗（或导纳）测量。
互感器校验仪安全操作及保养规程
互感器校验仪安全操作及保养规程互感器校验仪是电力行业最常用的测试设备之一，它主要用于测试和校准各种类型的互感器。
在使用互感器校验仪进行测试时，必须遵循一定的安全操作规程，以确保测试的准确性和人员的安全。
本文将介绍互感器校验仪的安全操作和保养规程，以帮助各位用户正确操作设备，并延长设备的使用寿命。
安全操作规程1. 校验仪操作前的准备工作在使用互感器校验仪进行测试之前，需要进行相关的准备工作，包括检查设备是否正常，选择测试仪器和设置测试参数等操作。
具体的操作如下：1.1 检查设备是否正常在使用互感器校验仪进行测试之前，需要先检查设备是否正常工作，包括检查仪器的电源、电源线、接地线和仪器的软件版本等要素，以确保设备能够正常工作。
1.2 选择测试仪器根据不同的测试需求，需要选择不同类型的测试仪器。
如果要测试变压器，需要选择相应的变压器测试仪器；如果要测试电缆绝缘电阻，需要选择绝缘电阻测试仪器，在选择测试仪器时需要根据需要进行仔细的选择。
1.3 设置测试参数在测试之前，需要根据不同的测试要求设置测试参数，比如电流、电压、相数等等，这些参数需要根据具体的测试要求和测试仪器进行设置。
2. 校验仪的基本操作使用互感器校验仪进行测试时，需要遵循一定的操作规程和流程，以确保测试的准确性和人员的安全。
具体的操作规程如下：2.1 连接电路在使用互感器校验仪进行测试时，需要将互感器校验仪与待测试的互感器进行连接，接线时需要注意接线的正确性和接线的牢固度。
2.2 设置测试参数选择符合测试要求的测试参数，同时需要根据测试仪器的规格进行设置，确保能够测试出符合要求的结果。
2.3 开始测试在设置好测试参数之后，可以开始测试了。
这时需要操作仪器，并根据测试结果进行相应的判断和修正。
2.4 记录测试结果在进行测试时，需要将测试结果记录下来，包括测试时间、测试数据、测试参数等要素，以备日后的查阅和比对。
3. 注意事项在使用互感器校验仪进行测试时，需要注意以下事项：3.1 保证安全测试人员需要遵循一定的安全操作规程，如戴好手套，穿戴合适的工作服，确保测试的过程安全。
电压互感器校验装置操作规程
1 目的为了保证使用电压（流）互感器标准装置进行检定、校准、检验操作过程的正确规范，保证设备安全和操作人员的安全，确保测量结果的准确可靠，特制定本规程。
2 范围适用于电压（流）互感器标准装置进行电压（流）互感器检定、校准、检验操作的过程控制。
3 操作人员要求检定、校准、检验人员应持有电压（流）互感器项目检定、校准、检验员证，没有相应证件的人员应在有证人员的指导下进行操作。
所有操作人员应全面理解本装置的使用说明书和相关技术文件的技术要求方可进行检定、校准、检验操作。
4 开展检定、校准、检验前的准备工作4.1 设备状态确认4.1.1 检查设备标识，确认设备处于受控状态。
4.1.2 检查设备性能指标，确认设备满足被校电压（流）互感器的要求。
4.2 环境条件确认4.2.1 检查环境温度和湿度是否满足规程要求，否则采取控温控湿措施。
4.2.2 检查电源是否满足设备工作要求，并检查接地是否良好。
4.2.3 检查其他影响因素。
4.3 技术标准选择选择标准优先选择与用户签订的技术协议或委托书指明的技术文件，没有说明时选择国家相应检定规程。
4.4 检查校验仪与计算机的串口连接是否一致4.5 设置CT、PT误差限倍率一般检定情况下，不设置该项。
校准、检验时应设置，便于用户控制，对被测电流电压互感器进行统计分析误差情况。
5 电流互感器（CT）误差检定、校准操作程序5.1 按照被试CT变比，正确连接标准CT一次和二次接线。
5.2 接入电源，使校验仪进入操作界面；台体转换开关选择"CT"档位；负载箱选择"自动"。
5.3 开启控制箱电源，一次、二次同时选择"自动"档位（手动校验时，一次、二次同时选择"手动"）。
5.4 开启电脑，进入全程控互感器校验管理系统软件。
选择"电流互感器"菜单，进入电流互感器检验管理，录入被试互感器的基本数据并保存，即可选择第二页"测试数据"进入测试数据的录入和修改。
电力仪表的电压互感器校准与维护
电力仪表的电压互感器校准与维护在电力系统中，电压互感器（Voltage Transformer，简称VT）是一种重要的测量设备，用于将高电压转换为可测量范围内的低电压。
为了确保电力仪表的准确性和可靠性，对电压互感器进行定期校准与维护是必不可少的。
本文将重点介绍电力仪表的电压互感器校准与维护的相关知识和操作流程。
一、概述电压互感器是一种采用电磁感应原理工作的装置，主要用于将高电压信号降低为适合测量的低电压信号，以供电力仪表使用。
校准电压互感器主要是为了确保其输出信号与实际输入电压之间的准确度和稳定性。
维护电压互感器则包括日常的清洁、绝缘检测、接线紧固等操作，在使用过程中保持其正常工作状态和性能。
二、电压互感器校准的方法电压互感器的校准主要包括以下几个步骤：1. 校准前准备工作在进行电压互感器校准之前，需要做好准备工作。
首先，确保校准设备和仪器的可靠性和准确性，校准设备应符合国家标准并具有合法检定合格证书。
其次，准备好校准所需的连接线缆、校准模板等辅助工具。
2. 外观检查和清洁检查电压互感器的外观是否完好，关键零部件是否有损坏或松动现象。
同时，使用干净的尘布或棉签擦拭电压互感器的外表面，确保其光洁度。
3. 接线和仪器连接根据校准设备的要求，正确接线并连接校准仪器和电压互感器。
注意保持连接的牢固性和良好的接触状态，避免接线松动或接触不良引起校准误差。
4. 校准操作根据校准设备的指导手册和操作规范，按照给定的校准步骤进行操作。
通常，校准会涉及到电源连接、传感器输入电压设置、输出电压测量等环节。
在每一步的操作中，要仔细记录测量数值和校准结果，以供后续分析和比对。
5. 校准结果评估与记录校准完成后，对校准结果进行评估。
将测得的校准数值与标准值进行比对，计算出校准误差和准确度等参数。
同时，将校准结果记录在校准证书或校准报告中，包括校准日期、人员、设备信息等内容。
三、电压互感器维护的方法除了定期进行校准外，电压互感器的维护也是至关重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验检测中心标准计量测试站BJC-JD14-2014互感器器操作程序一、适用范围、拟开展的校准项目本操作程序仅适用于实验检测中心标准计量测试站对互感器使用中检验和周期检定。
检定依据为：经国家质量监督检疫总局批准、现行有效的计量检定规程。
拟开展的检定项目：0.2级及以下互感器，电流互感器(0～2000)A/5A、电压互感器(0～10)kV/100V。
二、规范性引用文件1．《JJG 313-94 测量用电流互感器检定规程》三、HSE控制主要风险控制措施防范措施划伤1．戴好防护手套；2．接线注意力集中。
出现划伤，可使用创可贴简单包扎处理，严重则由属地负责人安排及时送往医院救治。
触电1、接地端子良好接地；2、禁止用湿手接触电源。
发生人员触电，启动《标准计量测试站应急救援预案》。
互感器检定用设备为HEG2，精度等级2.0级；标准器量程电流互感器为(0～2000)A/5A、电压互感器为(0～10)kV/100V；精度等级0.05级。
受控五、检定前的准备确认互感器校验仪、标准电流（电压）感器、电流（电压）负载箱；电源设备（包括升流（压）器和调节装置）；万用表、钳形电流表、活动扳手、螺丝刀、大电流导线、二次专用导线，原始记录等处于待用状态；依据被检计量器具的工作量程选择标准器的相应量程。
检定项目外观检查绝缘电阻的测定绕组极性的检查误差测量使用中检定必须检定必须检定必须检定必须检定周期检定必须检定必须检定必须检定必须检定六、操作步骤6.1外观检查检查厂名、厂号、型式、变比、等级、容量，外观有无损伤，螺丝，极性标记，接地标志等；接线端钮，多变比互感器不同变化的接线方式；及严重影响检定工作进行的其它缺陷。
电源及调节设备应具有足够的容量和调节细度，电源的频率应为50±0.5Hz(60±0.6 Hz),波形畸变系数应不超过5%。
周围气温为+10～+35℃，相对湿度不大于80%。
6.2绝缘电阻的测定操作方法: （1）将被检接地电阻表测量端短路；（2）将绝缘电阻测试仪置于500V档；（3）将两根测试线一端分别插入LINET和EARTH孔内，另一端分别接入互感器的输出端子与接地端子（或外壳）。
（4）按下TEST键，10s由面板读出绝缘电阻值。
绝缘电阻应小于5MΩ。
6.3绕组极性的检查推荐用电流互感器校验仪进行绕组极性检查，一般校验仪具有极性指示器，标准器的极性是已知的，当按规定的标记接好线通电时，如发现校验仪的极性指示器动作而又排除是由于变比接错所致，则可确认被检电流互感器与标准电流互感器的极性相反。
6.4当使用的互感器校验仪不具有极性指示器时，允许用其它方法，如交流法（或直流法）直接检查绕组的极性，极性应为减极性。
6.5误差测量6.5.1选取一台电流互感器(LMK-0.5CT 200/5A)进行检定:6.5.1.1根据要检的LMK-0.5 200/5A选取0.05级200/5A的标准器，按CT按线图接线，接线联好后，要进行检查。
6.6.5.1.2将校验仪各开关处于正确位置：K A打到5A K0打到△I×102（10×102）K C打到0.5分K P打到极性、测量档f±比差打到负σ±角差打到正6.1.3确认操作控制台调压器处于零位。
负荷箱，根据本检定CT的要求，使之处于CT的额定负荷，检定系统中所有接地端钮都应牢靠接地，检流计开关处于零位置。
6.5.1.4以上工作进行完毕就可合闸给控制台通电。
此时操作控制台红灯亮，绿灯不亮，开始按控制台启动按钮（绿色）。
6.5.1.5观察检验仪百分表，应稍有反应就可以对被检电流互感器进行检定。
按检定点5%、20%、100%、120%进行检定。
6.5.1.6检定前K P是在极性位置，慢慢转动调压器，观察极性灯若不亮，才可继续升至100%I Zn 。
6.5.1.7打开检流计从0、1、2……依次转动，待检流计指针于该面板的中央1/3范围时，就进行调平衡阶段，调平衡顺序可以如下图箭头所指方向进行。
同相正交×1 ×1×0.1 ×0.1×0.01 ×0.016.5.2在调节同相盘和正交盘时应注意：6.5.2.1同相盘上升，而检流计上升的很缓慢，可能比差盘的正负号接反，应更换其位置。
6.5.2.2检查比差盘的正负号位置正确与否，也可以将同相盘先随意置一数值，搬动正负号位置。
检流计位置最小时，位置就正确。
若检流计指针增加就不正确（不能在示值盘零位时，检查正负号位置）。
6.5.2.3如调节同相第二盘数字由“9”到“10”指针还减小，此时将“0.1”的“10”进位，给×1盘，如×1盘原数m，则变为m+1，如调节第二盘的数字“1”减小到“0”时，检流计指针还减小，就应将m-1。
再调节第二盘。
6.5.2.4用以上办法，此电流互感器平衡结果为切断检流计电源，计算该数。
同相正交0 13 57 8- +f σf=同相示值盘×K0系数×单位=0.37×102×10-4=（-0.37%）σ=正交示值盘×K0系数×KC=1.58×102×0.5′=（+79′）数据化整结果：f=-0.35% σ=+80′结论：该电流互感器角差超差为不合格。
6.5.2.5 检定结果处理6.5.2.6 检定数据应按规定的格式和要求做好原始记录。
0.2级及以上的电流互感器，其检定数据的原始记录至少保存一个检定周期。
6.5.2.7 被检电流互感器的误差计算6.5.2.8 标准器比被检电流互感器高两个级别时，按下式计算：f x= f p(%) （1）δx=δp（＇）（2）式中：f x和δx --被检电流互感器的比值差和相位差；f p--电流上升和下降时所测得两次比值差读数的算术平均值。
对0.5级及以下的电流互感器为电流上升时所测得比值差的读数；δp --电流上升和下降时所测得两次相位差读数的算术平均值。
对0.5级及以下的电流互感器为电流上升时所测得相位差的读数。
6.5.2.9 标准器比被检电流互感器高一个级别时，按下式计算：f x= f p+ f N(%) （3）δx=δp+δN（＇）（4）式中：f N和δN--标准器检定证书中给出的比值差和相位差。
6.6 判断被检电流互感器的误差是否超过表1中给出的允许误差，应以化整后的数据为准。
误差的化整按表5进行。
6.7经检定合格的电流互感器，应发给检定证书或加盖合格印。
6.8 检定证书上应给出检定时所用各种负荷下的误差数值，作标准用的还应给出最大变差值。
6.9.1 使用中和修理后的电流互感器，如果误差超过铭牌所标的准确度级别所允许的误差，应在检定证书上注明所能达到的准确度级别。
6.9.2 经检定不合格的电流互感器，应发给检定不合格通知书。
6.9.3级及以上的电流互感器，检定后应加封印。
6.9.4检定周期作标准用的电流互感器，其检定周期一般为2年。
只作测量用的电流互感器，可根据其技术性能、使用的环境条件和频繁程度等因素，确定其检定周期，一般为2至4年。
3次检定中，1/3时，准确度级别比值差相位差倍率因数额定电流下的百分数值倍率因数额定电流下的百分数值5 20 100 120 5 20 100 1200.001±×10-6 20 10 10 10±×10-6(rad)20 10 10 100.002 40 20 20 20 40 20 20 20 0.005 100 50 50 50 100 50 50 500.01±﹪0.02 0.01 0.01 0.01±′0.6 0.3 0.3 0.30.02 0.04 0.02 0.02 0.02 1.2 0.6 0.6 0.60.05 0.10 0.05 0.05 0.05 4 2 2 20.1 0.4 0.2 0.1 0.1 15 8 5 50.2 0.75 0.35 0.2 0.2 30 15 10 100.5 1.5 0.75 0.5 0.5 90 45 30 301 3.0 1.5 1.0 1.0 180 90 60 60七、注意事项：7.1操作人员必须具有本岗位资质证和相应专业的计量检定员证方可独立上岗操作。
7.2对检电流互感器应注意的事项：7.2.1标准仪器必须按照使用说明书里面的使用说明及注意事项进行使用，当检定具有两个及以上二次绕组（分别绕在不同铁芯上）的电流互感器时，短接不受检定的二次绕组；7.2.2被检电流互感器及升流设备与校验仪的距离须大于3m；7.2.3检定中，当电流互感器的一次绕组中通有电流时，严禁断开二次回路；7.2.4负载箱的功率因数应与被检互感器一致；7.2.5标准电流互感器的准确度至少应比被检电流互感器高两个等级；7.2.6耐压试验产生高电压，为避免造成电击，与试验无关的人员不得进入试验场所；被试设备周围应装设临时遮拦，通往高压室的门应有可靠闭锁装置；耐压试验后，穿绝缘鞋，戴绝缘手套，及时对互感器放电。
7.3对检电压互感器应注意的事项：7.3.1被检电压互感器及升压设备与校验仪的距离须大于3m；7.3.2检定中，严禁电压互感器二次回路短路；7.3.3负载箱的功率因数应与被检电压互感器一致；7.3.4标准电压互感器的准确度至少应比被检互感器高两个等级；7.3.5耐压试验产生高电压，为避免造成电击，与试验无关的人员不得进入试验场所；被试设备周围应装设临时遮拦，通往高压室的门应有可靠闭锁装置；耐压试验后，穿绝缘鞋，戴绝缘手套，及时对互感器放电。
八、设备的维护和保养8.1每月对设备外壳进行清洁除尘；8.2每季度对设备内的集成电路板、散热器进行除尘；8.3正常作用设备若30日未开启使用，应当开启设备预热和运行1-2小时，保证设备干燥和运行正常；8.4对可拆卸的移动部件、接线桩、插拔件进行检查，发现破损及时更换。
8.5操作不当引起的危害、因互感器中的电流或电压都比较高，如果接线错误或测量档位选择不当，可能会导致设备损坏。
检定原始记录样本：RE/06.029互感器检定记录送检单位准器名称温度（℃）型号及等级标准器准确度级别湿度%RH 制造厂出厂编号极性。
