冲压工艺与模具设计课程形成性考核(四)
冲压工艺与模具设计复习题与答案
冲压工艺与模具设计复习题与答案一、填空题1、冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件的一种压力加工方法。
2、因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。
3、冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。
4、冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备5、冷冲压加工获得的零件一般无需进行机械加工加工，因而是一种节省原材料、节省能耗的少、无无切屑的加工方法。
6、冷冲模按工序组合形式可分为单工序模具和组合工序模具，前一种模具在冲压过程中生产率低，当生产量大时，一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合一级进模等组合方式。
7、冲模制造的主要特征是单件小批量生产，技术要求高，精度高，是技术密集型生产。
8、冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化化，生产率很高，操作方便。
9、冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。
10．压力加工按照加工性质不用，可分为冷压力加工和热压力加工两大类；11．冷冲压加工按照变形性质不同可分为分离工序、成形工序和复合工序；12．冲裁变形过程分为弹性变形阶段、塑形变形阶段和断裂分离阶段三个阶段。
13．冲裁件断面特征包括圆角带、光亮带、断裂带和毛刺。
14．利用金属的塑性变形，将毛坯材料完成一定角度或一定形状的冲压加工方法叫做弯曲；15．V形弯曲件变形的分析，内侧材料受到压缩，外侧材料受到拉伸。
二、判断题（正确的打√，错误的打×）1 . 冲模的制造一般是单件小批量生产，因此冲压件也是单件小批量生产。
（×）2 . 落料和弯曲都属于分离工序，而拉深、翻边则属于变形工序。
（×）3 . 复合工序、连续工序、复合—连续工序都属于组合工序。
（√）4 . 分离工序是指对工件的剪裁和冲裁工序。
（√）5 . 所有的冲裁工序都属于分离工序。
冲压工艺与模具设计试题(简答)
1、冲裁：是使板料沿封闭曲线相互分离的工序。
2、连续模：又称级进模，是在压力机一次行程中依一定顺序在同一模具的不同工位上完成两道以上工序的模具3、起皱：在拉深时凸缘变形区内的材料受到压应力的作用后，凸缘部分特别是凸缘外边部分的材料可能会失稳而沿切向形成高低不平的皱折，这种现象叫起皱。
4、复合模：在模具的一个工作位置上，同时完成两道或两道以上工序的模具称为复合模。
5、压力中心：冲裁力合力的作用点称为压力中心。
6、带料连续拉深：在一副模具上使用带料进行连续拉深，完成单工序生产需多副模具才能完成的拉深加工称为带料连续拉深。
1、弯曲的变形程度用什么来表示？为什么可用它来表示？弯曲极限变形程度受哪些因素的影响？答：弯曲的变形程度用弯曲系数k来表示，k= r/t。
r越小，t越大，k越小。
而板料外侧伸长率δ：δ=1/(2k+1)； k越小，δ越大。
δ超过临界值，外侧发生开裂。
最小相对弯曲半径：会造成外侧开裂的相对弯曲半径（弯曲系数）r/t。
其影响因素：⑴材料塑性：材料塑性好，能承受的变形量大，最小弯曲半径可减小。
⑵材料的纤维方向：弯曲线与纤维方向垂直，最小弯曲半径可减小。
⑶弯曲角：弯曲角增大，最小弯曲半径可减小。
⑷板材表面质量：质量越好，最小弯曲半径可减小。
17．影响极限拉深系数的原因有哪些？答：（1）材料的组织与力学性能（2）板料的相对厚度t/D（3）摩擦与润滑条件（4）模具的几何参数除此之外还有拉深方法，拉深次数，拉深速度，拉深件形状等。
2、写出拉深变形时筒形件底部圆角处的应力、应变，可能产生的失效形式和预防措施。
答：底部圆角部分：径向拉应力ζ1；切向拉应力ζ3；厚向压应力ζ2。
在拉、压应力作用下，径向产生拉应变，厚向产生压应变，底部圆角变薄。
此处，材料厚度最小，抗拉强度最低（加工硬化最小），两拉一压的应力状态，成为最薄弱部分，筒壁与凸模圆角相接处容易破裂，即开裂。
防止措施：①控制合理的变形程度；②选用合理的凸、凹模间隙及圆角半径；③采用中间退火，消除加工硬化；④合理润滑。
冲压工艺模具试题及答案
冲压工艺模具试题及答案一、选择题（每题2分，共10分）1. 冲压工艺中，常用的模具类型不包括以下哪一项？A. 冲孔模具B. 弯曲模具C. 拉伸模具D. 焊接模具答案：D2. 在冲压过程中，材料的塑性变形主要发生在哪个区域？A. 弹性变形区B. 塑性变形区C. 断裂变形区D. 以上都不是答案：B3. 冲压模具的制造材料通常不包括以下哪种？A. 碳素钢B. 合金钢C. 铝合金D. 不锈钢答案：C4. 下列哪种冲压工艺适用于制造复杂形状的零件？A. 冲孔B. 折弯C. 拉伸D. 剪切答案：C5. 冲压过程中，影响材料变形的主要因素不包括以下哪一项？A. 材料的硬度B. 模具的形状C. 冲压力的大小D. 模具的材质答案：D二、填空题（每空1分，共10分）1. 冲压工艺中，材料的塑性变形是通过______和______来实现的。
答案：模具；压力2. 冲压模具的维护包括______、______和______等。
答案：清洁；润滑；检查3. 冲压过程中，材料的变形可以分为______、______和______三个阶段。
答案：弹性变形；塑性变形；断裂变形4. 冲压模具的寿命通常与______、______和______有关。
答案：材料；工艺；维护5. 在冲压工艺中，为了提高生产效率，通常采用______和______。
答案：自动化；连续模三、简答题（每题5分，共20分）1. 简述冲压工艺在汽车制造中的应用。
答案：冲压工艺在汽车制造中广泛应用于车身部件的制造，如车门、车顶、车底、引擎盖等。
通过冲压工艺，可以高效地生产出形状复杂、尺寸精确的金属部件。
2. 描述冲压模具的维护保养的重要性。
答案：冲压模具的维护保养对于保证生产效率、产品质量和模具寿命至关重要。
定期的清洁、润滑和检查可以防止模具磨损、腐蚀和损坏，从而减少停机时间和维修成本。
3. 解释冲压过程中材料塑性变形的基本原理。
答案：在冲压过程中，材料受到模具施加的压力作用，当压力超过材料的屈服强度时，材料开始发生塑性变形。
冲压与模具考试题及答案
冲压与模具考试题及答案一、单项选择题（每题2分，共20分）1. 冲压加工的主要特点是（）。
A. 精度高B. 生产率高C. 材料利用率低D. 劳动强度大答案：B2. 冲压加工中，材料的塑性变形主要发生在（）。
A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B3. 冲压模具中，用于分离材料的模具称为（）。
A. 冲裁模B. 弯曲模C. 拉伸模D. 挤压模答案：A4. 在冲压加工中，材料的厚度对（）有重要影响。
A. 材料的强度B. 材料的硬度C. 材料的塑性D. 材料的韧性答案：C5. 冲压加工中，材料的塑性变形主要发生在（）。
A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B6. 冲压加工中，材料的塑性变形主要发生在（）。
A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B7. 冲压加工中，材料的塑性变形主要发生在（）。
A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B8. 冲压加工中，材料的塑性变形主要发生在（）。
A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B9. 冲压加工中，材料的塑性变形主要发生在（）。
A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B10. 冲压加工中，材料的塑性变形主要发生在（）。
A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B二、多项选择题（每题3分，共15分）1. 冲压加工的主要特点包括（）。
A. 生产率高B. 材料利用率高C. 精度高D. 劳动强度大答案：A、B、C2. 冲压模具的主要类型包括（）。
A. 冲裁模B. 弯曲模C. 拉伸模D. 挤压模答案：A、B、C、D3. 冲压加工中，影响材料塑性变形的因素包括（）。
A. 材料的厚度B. 材料的硬度C. 材料的塑性D. 材料的韧性答案：A、C、D4. 冲压加工中，影响材料塑性变形的因素包括（）。

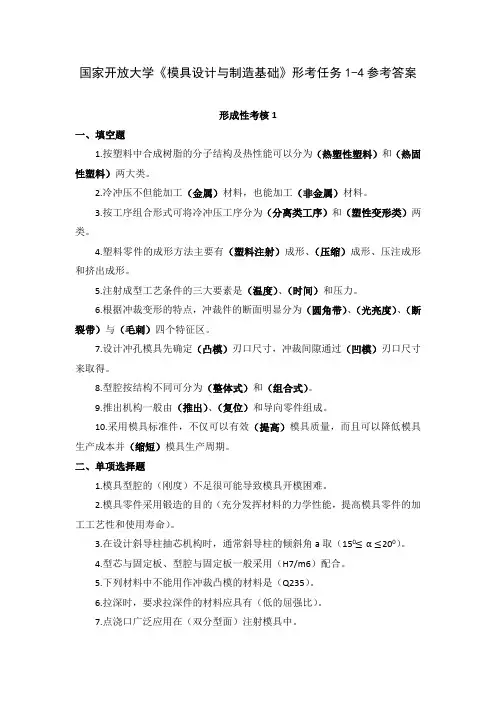

国家开放大学《模具设计与制造基础》形考任务1-4参考答案
国家开放大学《模具设计与制造基础》形考任务1-4参考答案形成性考核1一、填空题1.按塑料中合成树脂的分子结构及热性能可以分为（热塑性塑料）和（热固性塑料）两大类。
2.冷冲压不但能加工（金属）材料，也能加工（非金属）材料。
3.按工序组合形式可将冷冲压工序分为（分离类工序）和（塑性变形类）两类。
4.塑料零件的成形方法主要有（塑料注射）成形、（压缩）成形、压注成形和挤出成形。
5.注射成型工艺条件的三大要素是（温度）、（时间）和压力。
6.根据冲裁变形的特点，冲裁件的断面明显分为（圆角带）、（光亮度）、（断裂带）与（毛刺）四个特征区。
7.设计冲孔模具先确定（凸模）刃口尺寸，冲裁间隙通过（凹模）刃口尺寸来取得。
8.型腔按结构不同可分为（整体式）和（组合式）。
9.推出机构一般由（推出）、（复位）和导向零件组成。
10.采用模具标准件，不仅可以有效（提高）模具质量，而且可以降低模具生产成本并（缩短）模具生产周期。
二、单项选择题1.模具型腔的（刚度）不足很可能导致模具开模困难。
2.模具零件采用锻造的目的（充分发挥材料的力学性能，提高模具零件的加工工艺性和使用寿命）。
3.在设计斜导柱抽芯机构时，通常斜导柱的倾斜角a取（150≤α≤200）。
4.型芯与固定板、型腔与固定板一般采用（H7/m6）配合。
5.下列材料中不能用作冲裁凸模的材料是（Q235）。
6.拉深时，要求拉深件的材料应具有（低的屈强比）。
7.点浇口广泛应用在（双分型面）注射模具中。
8.级进模一般适用于（大批量、小型）冲压件的生产。
9.在塑料注射模具中，成型塑料件内部形状的零件被称为（型芯）。
10.成型零件尺寸设计，考虑到因素有（收缩率、制造公差、磨损量）。
三、判断题1.模具的闭合高度可以小于压力机闭合高度。
（√）2.浇扣的主要作用之一是防止溶体倒流，便于凝料与塑件分离。
（√）3.冲裁变形过程中，微裂纹最早出现在凹模端面。
（×）4.同一塑料在不同的成型条件下，其流动性是相同的。
冲压工艺与模具设计_成都工业学院中国大学mooc课后章节答案期末考试题库2023年
冲压工艺与模具设计_成都工业学院中国大学mooc课后章节答案期末考试题库2023年1.当产品生产批量较大时，级进模的送料方式通常采用机构，根据该机构的定位精度，只能作为定位。
答案:自动送料、粗2.表示板料弯曲变形程度大小的参数是（）。
答案:r/t3.拉深时出现的危险截面是指（）的断面。
答案:位于凸模圆角部位4.下列系数大于1的是（）。
答案:空心毛坯胀形系数5.下列变形中出现的失稳不可能出现起皱的是（）。
答案:胀形6.冷轧板材一般都具有方向性，因此一个制件如各个方向都有弯曲形状，制订弯曲方案时弯曲方向应该是答案:与板材轧制方向成一定的角度7.在级进弯曲工艺中，如果在送料方向有向下弯曲的形状，为了弯曲后条料的送进，在设计模具则需要设计答案:托料装置8.特别小的凸模可以采用来增强刚性答案:护套9.不属于卸料板功能的是。
答案:保护凸模10.模具结构中，凸模的材质一般为。
答案:高速工具钢11.固体材料在外力作用下发生永久变形而不破坏其完整性的能力称为材料的。
答案:塑性12.当金属材料屈服极限小时，在受到压应力压缩类变形时，。
答案:容易起皱13.变形抗力反映了材料变形的。
答案:难易程度14.一点的主应力状态有。
答案:九种15.模具沿封闭轮廓曲线冲切板料，封闭线内冲下的部分是制件的冲压工艺叫。
答案:落料16.在冲压过程中，需要最小变形力区是个相对的变形。
答案:弱区17.覆盖件的修边是指将拉深件修边线以内的部分切掉。
答案:错误18.覆盖件的成形工序有哪些答案:翻边_落料_拉深_修边19.汽车上的哪些件是覆盖件？答案:车门的内外板_轿车的挡泥板_汽车发动机和底盘_发动机盖20.一点的主应变状态有。
答案:三种21.成形极限是指板料成形过程中能达到的最大（）程度。
答案:变形22.金属在外力作用下产生形状和尺寸的变化称为变形，变形分为弹性变形和（）。
答案:塑性变形23.3．变形抗力反映了材料变形的（）程度。
答案:难易24.根据体积不变定律，对任何一种几何形状物体的塑性变形，其变形方式只有（）。
冲压工艺及模具设计试题及答案试卷
010-2011学年第二学期《冲压工艺与模具设计》期末试卷（A)一、填空题：20分（每空格1分）1、冲裁工序主要包括落料和冲孔。
2、宽板弯曲变形属于单向应力状态，拉深变形是三向应力状态。
3、弹压卸料板具有压料和卸料的双重作用。
4、材料的塑性越好，塑性变形的稳定性越强，许可的最小弯曲半径就越小。
5、冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。
6 冲裁工件的校平模具主要有平面模和齿形模两种。
7、筒形件拉深过程中，凸缘部分的切向压应力使凸缘材料易产生起皱，主要防止措施：采用压料圈和施加大小合适的压料力。
8、根据材料的合理利用情况，条料排样法可分为有废料排样、少废料排样和无废料排样。
二、单项选择题：28分（每小题2分，错选、漏选、多选均不得分）1、拉深后坯料的径向尺寸（），切向尺寸（A ）。
A、增大减小B 、增大增大C、减小增大2、有凸缘筒形件拉深、其中（A ）对拉深系数影响最大。
A、凸缘相对直径B、相对高度 C 、相对圆角半径3、以下工序不属于伸长类变形的是（B ）A、内孔翻边 B 、缩口C 、胀形4、圆筒形制件在拉深成形时，一般是底部厚度略有变簿，且筒壁从下向上逐渐（ A ）010-2011学年第二学期《冲压工艺与模具设计》期末试卷（A) A、厚度增厚 B 、厚度减簿 C 、硬度减少5、为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出， 所需要的力称为（ CA 、》B 、w C、＞ 11、 精度高、形状复杂的冲件一般采用（ B ）凹模形式A 、直筒式刃口B 、锥筒式刃口C 、斜刃口12、 模具的压力中心就是冲压力（ C ）的作用点。
A 、最大分力B 、最小分力C 、合力13、模具的合理间隙是靠（ C ）刃口尺寸及公差来实现A 、凸模B 、凹模C 、凸模和凹模）。
A 、推料力、斜料力 、顶件力 6、点的主应力状态图有（ C ）种A 、3 种、6种 、9 种 7、分开加工的凸模、凹模， 条件是（）。
电大在线冲压工艺与模具设计课程形成性考核答案
形成性考核（一）第一章一、判断题1．模具分为冷冲压模具、塑料模具、落料模具、弯曲模具。
（×）2．模具技术已成为衡量一个国家产品制造水平的重要标志之一。
（√）3．冷冲压是在常温下，利用冲压模在冲压设备上对板料或型材施加压力，使其产生塑性变形或分离，以而获得所需形状、尺寸和性能零件的一种压力加工方法。
（√）4．冲压工艺适用于单件、小批量以及批量生产。
（×）5．分离工序是指材料在不破裂的条件下产生塑性变形而获得一定形状，尺寸和精度冲压件的加工工序。
（×）6．按工序组合程度进行分类，冲压模具可分为单工序模、复合模具、连续模具。
（√）7．按工序组合程度进行分类，冲压模具可分为冲裁模具、弯曲模具、拉深模具、成形模具。
（×）8．冲压用材料大部分都是各种规格的板料、带料、条料、棒料和块料。
（√）9.冲压加工只能加工形状简单的零件。
(×)10.拉深属于分离工序。
（×）11.冲压的制造一般是单件小批量，因此冲压件也是单件小批量生产。
( ×)12.落料和弯曲都属于分离工序，而拉深、翻边则属于变形工序。
( ×)13.复合工序、连续工序、复合-连续工序都属于组合工序。
( √)14.分离工序是指对工件的剪裁和冲裁工序。
( ×)15.成形工序是指坯料在超过弹性极限条件下而获得一定形状工件的加工方法。
( √)16.冲压加工只能加工形状简单的零件。
( ×)二、选择题1.冷冲压是先进的金属加工方法之一，冷冲压工艺有以下特点，不正确的是（D）A尺寸稳定、互换性好B操作简单，劳动强度低C材料利用率高D生产周期短、成本低。
2.生产中所采用的冷冲压工艺方法也是多种多样的，概括起来，大致可分为（A）两大类。
A分离工序和成形工序B落料工序和拉深工序C冲孔工序和成形工序 D分离工序和胀形工序3. 冲压件的工艺性指（ B）。
A零件的冲压加工过程 B采用冲压加工的难易程度和经济性C冲压加工质量 D冲压件质量4.冲压是利用安装在压力机上的（D），对模具里的板料施加（），使板料在模具里产生变形，从而获得一定形状、尺寸和性能的产品零件的生产技术。
冲压工艺及模具设计试题及答案
《冲压工艺及模具设计》考试试卷B卷《冲压工艺与模具设计》试卷1一、单项选择题（本大题共10题，每小题2分，共20分）1.模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【】A.落料B．冲孔C．切断D．剖切2.如图所示冲压变形区划分示意图，A 为变形区，B为已变形区，a)图为【】题2图A.胀形工艺B．缩口工艺C．翻边工艺D．拉深工艺3.在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时，首先变形区为【】A.已变形区B．强区C．传力区D．弱区4．设计落料模时，设计基准应选择【】A.凸模B.凹模固定板C．凹模D．凸凹模5．弯曲变形区的板料的外区(靠凹模一侧)，纵向纤维变形后【】A.缩短B.不变C．分离D．伸长6．由于覆盖件形状比较复杂，拉深往往采用【】A.多次拉深B.一次拉深C.拉深弯曲复合D.落料拉深复合7．在拉深变形过程中的某一时刻，在凸缘变形区中间有一位置，其31σσ=。
在该位置，用R=0.61R t 作圆，可将凸缘变形区分为两部分，由此圆到凹模洞口处【】A．∣б1∣>|б3|，|ε1|<|ε3|B．∣б1∣>|б3|，|ε1|>|ε3|C．∣б1∣<|б3|，|ε1|<|ε3|D．∣б1∣<|б3|，|ε1|>|ε3|8．在多工位精密级进模具冲压时，条料的精确定位主要依靠【】A.送料装置 B.导正销C.导料钉D.导料板9．如图所示的阶梯形零件，当材料相对厚度t/D×100＞1，且阶梯之间的直径之差和零件的高度较小时，可一次拉深成形的条件是【】A.（h １＋h ２＋h ３／d n ）≥h／d nB.（h １＋h ２＋h ３／d n ）≤h／d nC.（h １＋h ２＋h ３／d n ）＞h／d nD.（h １＋h ２＋h ３／d n ）≠h／d n 10．冲压工艺过程卡是用于指导工艺过程的依据。
【】A.冲压工艺制定B.冲模电加工C.冲压生产D.冲压模具制造二、多项选择题（本大题共6题，每小题2分，共12分）1．采用弹压卸料板的普通冲裁模具，弹压卸料板具有作用。
冲压工艺与模具设计中国大学mooc课后章节答案期末考试题库2023年
冲压工艺与模具设计中国大学mooc课后章节答案期末考试题库2023年1.废料切断刀的作用是切断废料参考答案:正确2.弹性卸料装置通常由卸料板、卸料螺钉和弹性元件组成参考答案:正确3.生产中广泛使用的卸料装置是刚性卸料装置参考答案:错误4.顺着冲压方向取出卡在凹模孔内的料或工件所需要的装置是（）参考答案:推件装置5.逆着冲压方向取出卡在凹模孔内的料或工件所需要的装置是（）参考答案:顶件装置6.始用挡料销通常用于复合模中的首次定位参考答案:错误7.回带式挡料销适用于带弹性卸料装置的手工送料的模具参考答案:错误8.在冲压模具中，单个毛坯的定位只能用定位板参考答案:错误9.侧刃的凸、凹模刃口尺寸应该按冲孔模刃口尺寸的计算方法进行计算参考答案:正确10.导正销可以在模具中单独进行定位参考答案:错误11.导正销的选用依据是参考答案:导正销孔孔径12.侧刃的选用依据是参考答案:进距13.侧刃一般用于参考答案:级进模中14.可以控制送料进距的零件是参考答案:侧刃15.冲压模具中，可以控制送料方向的模具零件有参考答案:导料板16.冲孔时，选凹模做基准，首先设计凹模刃口尺寸参考答案:错误17.标准圆形组合凹模的选用依据是凹模刃口的计算尺寸参考答案:正确18.冲裁模具间隙是指双面间隙参考答案:错误19.凸模按其固定部分的截面形状不同可以分为圆形截面和异形截面两种结构形式参考答案:正确20.直壁刃口的凹模刃口强度低于斜壁刃口的凹模刃口强度参考答案:错误21.凸凹模的形状和尺寸完全取决于（）参考答案:工件的形状和尺寸22.标准圆凸模的选用依据是（）参考答案:凸模刃口计算尺寸23.冲裁过程中与板料毛坯直接接触的模具零件包括凸模、凹模、固定板等。
参考答案:错误24.模具总装配图中一定包括排样图参考答案:错误25.单工序模中只能有一个凸模，因为单工序模只有一个工位参考答案:错误26.凹模属于工艺结构零件参考答案:正确27.下列属于工艺结构零件的是（）参考答案:导料板28.有多个工位，在压力机一次行程中，在模具的不同工位上，同时完成两道或两道以上冲压工序的冲模称为( )参考答案:连续模29.只有一个工位，在压力机的一次行程中，在同一模具的同一位置上同时完成两道或两道以上冲压工序的冲模称为（）参考答案:复合模30.在压力机的一次行程中，只能完成一种冲压工序的冲模称为( )参考答案:单工序模31.进距是指模具每冲裁一次，条料在模具上前进的距离。
冲压工理论(四级)复习题(附答案)
冲压工理论（四级）复习题（附答案）一、单选题（共50题，每题1分，共50分）1、拉延模凹模拉延面不光滑，通常会造成拉延件外侧表面( )。
A、拉伤；B、产生冲击线。
C、起皱；正确答案：A2、机械设备严禁( )，千万不能凑合使用，以防发生事故。
A、超负荷运行B、陌生人运行C、带故障运行正确答案：C3、汽车覆盖件铸造模具，寿命为30万件以上的拉延模工作部件的材料选用（）。
A、HT200B、HT300C、T10AD、GM241正确答案：D4、拉深时出现的危险截面是指（）的断面。
A、凸缘部位B、位于凹模圆角部位C、位于凸模圆角部位正确答案：C5、预制孔的加工方法，如钻出的孔比冲出的孔有更小的值；翻孔的方向与冲孔的方向（）时，有利与减小孔口开裂。
A、相同B、不同正确答案：A6、拉深 A 面上加润滑，可以提高拉深的变形程度。
拉深工作零件圆角半径（）有利于拉深。
A、凹模B、凸模C、为零正确答案：D7、通常情况下，拉延模的压料面间隙( )模具的型面间隙。
A、小于B、等于C、大于正确答案：A8、定形性是指零件脱模后保持其在模内既得形状的能力，影响零件定形性的主要因素是（）A、材料屈服强度B、加工硬化C、回弹正确答案：C9、冲压过程主要是利用（）实现对金属材料的加工过程。
A、锻造工具B、冲压设备和模具C、铣床D、车床正确答案：B10、模具的合理间隙是靠______刃口尺寸及公差来实现。
（）A、凸模和凹模B、凸模C、凹模D、凸凹模正确答案：A11、级进模中卸料装置,常用的是（）。
A、刚性卸料板B、弹压卸料板正确答案：B12、凸模与凸模固定板之间采用 ____ 配合，装配后将凸模端面与固定板一起磨平。
( )A、M7/h6B、H7/m6C、H7/r6正确答案：D13、在冲压零件的总成本中，材料费用占（）%。
A、20~40B、60~80C、40~60正确答案：B14、导尺上斜面的主要作用是( )A、为条料送入时省力B、为条料开始送入时导向C、美观、大方D、定位正确答案：B15、在级进模中，下列关于侧刃描述不正确的是（ )。
冲压工艺与模具设计试题库及答案
<<冲压工艺与模具设计>>试题库及答案一填空题1．冷冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。
2．冷冲压是利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。
3．一般的金属材料在冷塑变形时会引起材料性能的变化。
随着变形程度的增加，所有的强度、硬度都提高，同时塑性指标降低，这种现象称为冷作硬化。
4．拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。
5．材料的屈强比小，均匀延伸率大有利于成形极限的提高。
6．冲裁件的断面分为圆角，光面，毛面，毛刺四个区域。
7．翻孔件的变形程度用翻孔系数K 表示，变形程度最大时，口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力，其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力，并且由于采用了极小的间隙，冲裁件尺寸精度可达IT8-IT6级。
10．冷冲压模具是实现冷冲压工艺的一种工艺装备。
11．落料和冲孔属于分离工序，拉深和弯曲属于成形工序。
12．变形温度对金属塑性的影响很大，一般来说，随着变形温度的升高，塑性提高，变形抗力降低。
14．材料在塑性变形中，变形前的体积等于变形后的体积，用公式来表示即：ε1+ε2+ε3=0 。
15．冲裁的变形过程分为弹性变形，塑性变形，断裂分离三个阶段。
16．冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。
17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。
它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。
18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的，校正弯曲比自由弯曲时零件的尺寸精度要高。
19．拉深时可能产生的质量问题是起皱和开裂21用于实现冷冲压工艺的一种工艺装备称为冲压模具。
22冲压工艺分为两大类，一类叫分离工序，一类是变形工序。
冲压工艺及模具设计试题及答案
高度来控制。对于U形件弯曲模，则
6.在拉深过程中，毛坯受凸模拉深力的作用，在凸缘毛坯的径向产生
，切向产
筒形拉深件。
。在它们的共同作用下，凸缘变形区材料发生了塑性变形，并不断被拉入凹模内形成
7.金属塑性变形时物体主要是发生形状的改变，体积变化
8.判断拉深件能否一次拉深成形，仅需比较总的拉深系数
t/DX 100>1，且阶梯之间的直径之差和零件的高度
B.(hl+h2+h3/dn)w h/ dn
D.
(hl+h2+h3/dn)M h/ dn
工艺过程的依据。【】
A.冲压工艺制定B.冲模电加工C.冲压生产D.冲压模具制造
多项选择题（本大题共
1.采用弹压卸料板的普通冲裁模具，弹压卸料板具有
作用。【
4.最小相对弯曲半径是指在保证毛坯弯曲时外表面不发生开裂的条件下，弯曲件内表面能够弯
公差。已知:
2.该模具是什么卸料方式，属于什么类型模具;
2cmin=0.04 mm，2cmax= mm则
3.件5、件7的作用，要求达到什么样的硬度。
5.
A.
6.
A.厚度增厚B.厚度减簿
以下工序不属于伸长类变形的是
内孔翻边B.
缩口C.
拉深时，要求拉深件的材料应具有
.硬度增加
D.硬度减少
胀形
D.
弯曲内侧变形
小的的板厚方向性系数B.低的屈强比C.
良好塑性
D.高的屈强比
多工位精密级进模在送料时，控制送料进距和初定位常选用【
A.侧刃B.自动送料机构C.始用挡销D.
。在该位置，用R=
单项选择题（本大题共
作圆，可将凸缘变形区分为两部分,
冲压工艺与模具设计试卷+答案
冲压工艺与模具设计试卷+答案1．在冲压工艺中，有时也采用加热成形方法，加热的目的是（），增加材料在一次成型中所能达到的变形程度；（）提高工件的成形准确度。
2．材料对各种冲压加工方法的适应能力称为材料的（）。
3．冲裁件的切断面由（）、（）、（）、（）四个部分组成。
4．当间隙值较大时，冲裁后因材料的弹性回复使（）凹模尺寸；冲孔件的孔径( )。
5．凸、凹模分开制造时，它们的制造公差应符合( )的条件。
6．按工序组合程度分，冲裁模可分为 ( )、( ) 和( )等几种。
7．对于大中型的凸、凹模或形状复杂，局部薄弱的小型凸、凹模常采用（）。
8．、材料的塑性（），塑性变形的稳定性越强，许可的最小弯曲半径就（）。
9．在弯曲工艺方面，减小回弹最适当的措施是（）。
10．拉深件的壁厚（）。
下部壁厚略有（），上部却有所（）。
1．拉深后坯料的径向尺寸 _____ _____ ，切向尺寸 ___ _ ______ 。
A、增大减小B、增大增大C、减小增大D、减小减小 2．有凸缘筒形件拉深、其中 __________ 对拉深系数影响最大。
A、凸缘相对直径B、相对高度C、相对圆角半径3．为保证弯曲可靠进行，二次弯曲间应采用 ____ ____ 处理。
A 、淬火B 、回火C 、退火 D、正火4、弯曲件为 ____ ____ ，无需考虑设计凸、凹模的间隙。
A 、π形B 、 V 形C 、 U 形 D、桶形5、能进行三个方向送料，操作方便的模架结构是 _________ 。
A 、对角导柱模架 B 、后侧导柱模架 C 、中间导柱模架 D、四导柱导架 6、凸模与凸模固定板之间采用 ____ 配合，装配后将凸模端面与固定板一起磨平。
A 、 H7/h6B 、 H7/r6C 、 H7/m6 D、M7/h67、侧刃与导正销共同使用时，侧刃的长度应 __________ 步距。
A 、? B 、?C 、＞D 、＜8、对步距要求高的级进模，采用 ___________ 的定位方法。
《冲压工艺与模具设计》试题A及答案
注意事项：1. 考生将姓名、学号等信息写在试卷相应位置；2. 必须使用蓝(黑)色钢笔或签字笔在规定位置答题；3. 注意字迹清楚，保持卷面整洁。
A —第 2 页 共 6 页（ ）1、冷冲压零件在形状、和尺寸精度方面的互换性较好，可以满足一般装配和使用要求。
（ ）2、冲裁模的凹模，在热处理后的硬度应稍高于凸模的硬度。
（ ）3、当冲裁孔的直径小于或等于材料厚度时，称为小孔冲模。
（ ）4、要提高材料的利用率，主要应从减小结构废料着手。
（ ）5、复合冲裁模的落料凹模安装在上模时，称为正装式冲裁模。
（ ）6、板料发生弯曲变形时，材料的屈服点越大，弯曲时回弹越小。
（ ）7、弯曲模的凸、凹模间隙太大时，导致回弹越大。
（ ）8、板料拉深时，起皱首先在凸缘外缘出现。
（ ）9、拉深件的筒壁部与凸模圆角相切处，是拉深件的“危险断面”。
（ ）10、拉深件的总的拉深系数大于材料的拉深系数时，拉深件可以一次拉出三 、选择题（每题2分；共20分）1、冷冲压工序中都属于成形工序的是( )。
A.落料，起伏，整形B.胀形，卷圆，缩口C.切口，拉深，翻边D.切边，扩口，弯曲2、凸模与凸模固定板之间采用( )配合，装配后将凸模端面与固定板一起磨平。
A 、 H7/h6B 、 H7/r6C 、 H7/m6D 、M7/h63、压力机的型号是JA31-250，压力机的公称压力为( )。
A 、31KN ；B 、250KN ；C 、2500KN ；D 、以上都不是4、模具的合理间隙是靠( ) 刃口尺寸及公差来实现。
A 、凸模B 、凹模C 、凸模和凹模D 、凸凹模5、加工一个弯曲件，要做一套弯曲模，一套落料模，制造顺序一般是( )。
A 、先做好落料模，后做弯曲模；B 、先做好弯曲模，试模确定坯料尺寸后再做落料模；C 、先后顺序没什么影响；D 、不能确定。
6、下列材料中，属于高度硬化的材料是( )A —第 3 页 共 6 页A 、08；B 、10；C 、黄铜；D 、不锈钢。
《冲压工艺与模具设计》试题库(有删改)
《冲压工艺与模具设计》试题库(超全)共24页一、名词解释：1．冲压模具答：在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）2．弯曲件工艺性答：弯曲件的工艺性是指弯曲零件的形状、尺寸、精度、材料以及技术要求等是否符合弯曲加工的工艺要求。
3．结构零件答：这类零件不直接参与完成工艺过程，也不和坯料有直接接触，只对模具完成工艺过程起保证作用，或对模具功能起完善作用，包括有导向零件、紧固零件、标准件及其它零件等。
二、判断1、普通冲裁最后分离是塑性剪切分离。
（×）2、搭边值的作用是补偿定位误差，保持条料有一定的刚度，保证零件质量和送料方便。
（√）3、标准件就是从标准件厂购买来直接装配在模具上的不需进行任何加工的零件。
（×）4、冲压模使用刚性卸料的主要优点是卸料可靠；卸料力大。
（√）5、连接弹压卸料板时，可选用圆柱头普通螺钉。
（×）三、填空1.普通冲裁件断面具有圆角带、光亮带、断裂带、和毛刺区四个明显区域。
2.模具的压力中心就是冲压力的合力的作用点，求压力中心的方法就是求空间平行力系的合力的作用点。
4.弹性卸料装置除了起卸料作用外，还兼起压料作用。
它一般用于材料厚度相对较薄材料的卸料。
5.普通模架在“国家标准”中，按照导柱导套的数量和位置不同可分为：对角导柱、中间导柱、四角导柱、后侧导柱四种模架。
8.降低冲裁力的主要措施有阶梯凸模冲裁、斜刃冲裁、加热冲裁（红冲）等。
9.弯曲展开长度r>0.5t时的计算依据是弯曲前后中性层长度不变。
10.弯曲变形程度用相对弯曲半径（r/t）表示。
11.弯曲件最容易出现影响工件质量的问题弯裂、回弹和偏移等。
12.拉深变形程度用拉深系数m表示。
13.拉深加工时，润滑剂涂在与凹模接触的毛坯表面上。
14.拉深件毛坯尺寸的计算依据是体积不变原则和相似原则，15.拉深过程中的辅助工序有中间退火、润滑、酸洗等。
冷冲压工艺与模具设计第四版 (4)[1页]
![冷冲压工艺与模具设计第四版 (4)[1页]](https://img.taocdn.com/s3/m/1a6b5e3789eb172dec63b737.png)
模块七第1题：主要有以下方面的内容：(1)确定冲压方向覆盖件的冲压包括拉深、修边、翻边等多道工序，确定冲压方向应从拉深工序开始，然后制定以后各工序的冲压方向。
应尽量将各工序的冲压方向设计成一致。
拉深冲压方向不但决定了能否拉深出满意的覆盖件，而且影响到工艺补充部分的多少以及后续工序的方案。
(2)拉深工序的工艺处理拉深工序的工艺处理的内容包括：确定压料面形状、工艺补充、翻边的展开、冲工艺孔和工艺切口等内容，是针对拉深工艺的要求对覆盖件进行的工艺处理措施。
(3)覆盖件的修边工艺。
覆盖件的轮廓多数是立体不规则的，有时中间还带孔，尺寸变化比较大，修边线也比较长。
修边形状的工艺性不仅直接关系到修边质量和修边模具设计，而且影响到以后翻边的稳定性。
修边工艺设计需考虑的主要问题是修边方向、修边型式、定位方式以及废料的分块与排除等。
(4)覆盖件的翻边工艺。
翻边对于一般的覆盖件来说通常是冲压工艺的最后成形工序，其作用主要是最后加工覆盖件之间的配合及焊接连接部位尺寸、提高覆盖件的刚度、并对覆盖件进行最终整形(5)确定冲压工艺DL图（综合工序图）。
第2题：由于汽车零件的尺寸大、形状复杂、生产批量大，因此汽车模具也具有尺寸大、形状和结构复杂的特点。
例如汽车覆盖件模具，其形状复杂，需要主模型（或数据软件）作为依据，在多轴联动的数控加工中心上加工，检测需用专用检具以及三坐标测量机，模具的研配需用专门的研配压力机。
和一般冲压件相比，覆盖件具有材料薄、形状复杂、多为空间曲面、结构尺寸大以及表面质量高、刚性好等特点。
覆盖件的冲压具有以下特点：(1)零件的冲压生产过程中，成形工序多，其中拉深为关键工序；(2)覆盖件在拉深时常采用一次拉深，且拉深是复合成形；(3)拉深时变形不均匀，需要增加工艺补充材料或设置拉深筋；(4)拉深时需要大而稳定的压边力，因此常采用双动压力机；(5)为了满足覆盖件的使用技术要求，常常需要采用高强度、高质量、抗腐蚀的钢板；(6)设计模具时以覆盖件图样和主模型为依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
形成性考核（四）
第七章
一、判断题
1．CAD技术正朝着人工智能和知识工程方向（ICAD）发展。
（∨）
2．CAD/CAM 技术的发展趋势主要是集成化、微型化、智能化。
（∨）
3.CAD中可以通过拉伸二维对象创建三维实体。
（∨）
4.路径可与要拉伸的二维对象在同一平面内。
（∨）
5.已存在的图块不能被重命名。
（∨）
6.图块是一组图形对象的集合。
（∨）
7.基线标注和连续标注没有区别。
（×）
8.正交线指的是水平线和垂直线。
（×）
9.CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（）
二、选择题
1.线型的设置在哪个菜单：（D ）
A、插入
B、视图
C、格式
D、绘图
2.WCS是_（ C ）？
A、用户坐标系
B、目标坐标系
C、世界坐标系
D、全球坐标系
3.AutoCAD标准文件格式为：（ C ）
A、.pdf
C、.dwg
D、.doc
4.多线样式的设置在（C ）菜单？
A、插入
B、视图
C、格式
D、绘图
5.设置实体边框密度的命令是：（ B ）
A、Surftab1
B、Isolines
C、Surftab2
D、Openserver
6.圆的命令是：（ B ）
A、line
B、circle
C、rectang
D、XLine
7.Auto CAD是（ C ）公司开发的计算机辅助设计软件包。
A、Adobe
B、Macromedia
C、Autodesk
D、Microsoft
8.LINE是（B ）绘制命令？
A、多段线
B、直线
C、椭圆
D、射线
9.公差的符号代码为：（C ）
A、%%U
B、%%O
C、%%P
D、%%C
10.保存块的命令为：（ B ）
A、Purge
B、Wblock
C、Block
D、Solid
三、简答题
1．请列举5个以上我国近年来CAD的常见产品名称。
CAXA-ME;Autodesk;Pro/E;Dassault;UGS;I-DEAS.。
