电风扇基本原理与几种常用风扇维修
电风扇的原理及维修
电风扇的原理及维修电风扇是一种利用电能驱动的设备，主要用于产生空气流动，以达到降温或通风的目的。
它由电机、叶轮和外壳组成。
电机是电风扇的核心部件，通过将电能转化为机械能来驱动叶轮旋转，从而产生气流。
下面详细介绍电风扇的原理及维修。
电风扇的工作原理是基于电磁感应定律和电机的工作原理。
当电源接通时，电流通过电机的定子线圈，形成一个磁场。
磁场与电流方向垂直的叶轮上的导体产生感应电流，并根据右手定则产生磁力。
磁力与磁场方向垂直，叶轮因此受到推力。
叶轮上的导体继续转动，不断与磁场交叉，产生周期性的推力，从而驱动叶轮旋转。
电风扇的主要维修问题包括电机故障、叶轮损坏和电源线故障。
当电机出现故障时，电风扇可能不能正常工作或运转速度变慢。
这可能是由于电机线圈损坏或轴承磨损造成的。
在这种情况下，需要使用万用表测试电机的线圈是否断路，并且需要更换损坏的部件。
当叶轮损坏时，电风扇可能产生异常噪音或不能正常工作。
这可能是由于叶轮与马达轴不正常接触或叶轮形状损坏造成的。
在这种情况下，需要拆卸叶轮并检查是否需要更换。
电源线故障通常是电风扇无法正常启动或无法保持稳定运行的原因。
这可能是由于电源线接触不良或损坏造成的。
请检查电源线的插头和插座，并确保它们之间连接良好。
如果发现电源线损坏，请及时更换它。
在进行电风扇维修之前，确保电源已断开，并将电风扇拆解。
在拆解电风扇之前，应阅读并理解相关的维修手册或使用说明书。
根据手册的指引，逐步拆卸电风扇的外壳、叶轮和电机。
检查每个组件的磨损程度，并根据需要进行清洁、修复或更换。
维修完成后，重新安装电风扇的组件，并确保每个组件都正确安装在位。
再次检查电源线和电机的接线，并关闭风扇外壳。
最后，连接电源并测试电风扇是否正常工作。
为了保持电风扇的正常运行，定期清洁和维护是必要的。
清洁过程包括除尘和清洗叶轮、外壳和滤网。
同时，确保电源线没有损坏或过度拉伸，并保持接触良好。
避免将电风扇放置在易受潮或多尘的环境中，以延长电风扇的使用寿命。
电风扇转动原理
电风扇转动原理电风扇是我们日常生活中常见的家电之一，它通过电力驱动转动扇叶，带来凉爽的风。
那么，电风扇是如何实现转动的呢？本文将详细介绍电风扇的转动原理。
一、电风扇的基本构造为了更好地理解电风扇的转动原理，首先我们需要了解它的基本构造。
一款普通的电风扇主要由电机、叶片、保护网和支架等组成。
1. 电机：电机是电风扇的核心部件，它负责将电能转换为机械能，推动叶片转动。
通常采用的是交流异步电机，它在电磁场的作用下产生转矩，驱动叶片旋转。
2. 叶片：叶片是电风扇的扇叶部分，通常由塑料或金属材料制成。
电机带动叶片旋转，产生风力。
3. 保护网：保护网位于叶片的外部，目的是防止手指或其他物体进入叶片区域，确保使用安全。
4. 支架：支架是电风扇的支撑装置，用于固定电机和叶片，保持整个电风扇的稳定性。
二、电风扇的转动原理电风扇的转动原理可以分为以下几个步骤：1. 通电启动：当我们插入电源并打开电风扇开关时，电流进入电机，电机开始工作。
2. 电机运转：电机内部的定子线圈通过交流电产生变化的磁场。
这个磁场与电机内的转子（也称为转子线圈）相互作用，产生电磁感应力，使得转子开始旋转。
3. 转子带动叶片：转子一旦开始旋转，就会带动与之连接的叶片一同转动。
由于叶片的设计和角度，转动时会产生气流，带来凉爽的风。
4. 风力输出：随着叶片的旋转，风力会从电风扇的前部排出，形成一股凉爽的风。
三、电风扇的工作原理分析接下来我们进一步分析电风扇的工作原理。
1. 电机工作原理：电风扇所采用的交流异步电机采用电磁感应原理，利用交流电的变化产生不断变化的磁场，从而推动转子旋转。
电机内的线圈通过电流产生的磁场与转子产生的磁场相互作用，产生力矩，使得转子转动。
2. 叶片设计：叶片的设计非常重要，它决定了电风扇带来的风力大小。
一般来说，叶片的角度越大，产生的风力越大。
叶片的数量和形状也会影响风力的输出。
3. 系统稳定性：为确保电风扇的安全可靠工作，支架的设计和电机的固定非常重要，它们能够保持电机与叶片的相对位置不变，从而保证电风扇的稳定性。
电风扇原理的应用
电风扇原理的应用一、电风扇的基本原理电风扇是一种常见的家用电器，其基本原理是利用电能转换为动能将空气进行循环流动，从而产生风。
电风扇主要由电机、叶片和外壳等组成。
1.电机：电风扇的核心部件是电机，它通过电能转化为机械能驱动叶片转动。
常见的电机类型有交流电机和直流电机。
2.叶片：叶片是电风扇产生风的关键部件，它通过旋转将周围的空气吸入，并迅速排出，实现空气流动。
叶片的设计和材料对风量和噪音有着重要影响。
3.外壳：外壳是电风扇的外部结构，一方面起到保护电机和叶片的作用，另一方面也对风量和噪音产生影响，采用合适的外壳设计能够提高电风扇的效果。
二、电风扇的应用领域电风扇在以下几个领域有着广泛的应用：1.家庭使用：电风扇是家庭中最常见的电器之一，它能够有效地降低室内温度，并提供舒适的空气流动感受。
在夏天的炎热时节，电风扇通过循环空气流动，能够使人们感到凉爽舒适。
2.办公环境：办公室、会议室等场所经常使用电风扇来改善空气流通，并提供良好的工作环境。
电风扇不仅使员工感到舒适，还有助于提高员工的工作效率和注意力。
3.工业生产：在一些工业生产场所，由于生产设备和工艺需要，会产生大量的热量。
电风扇可以通过循环空气流动，有效地冷却生产设备，并保持工作环境的温度适宜，保证生产的顺利进行。
4.商业场所：商场、超市、餐厅等商业场所经常使用电风扇来提供凉爽的环境，吸引顾客并提高顾客的停留时间。
电风扇不仅能够降低室内温度，还能够通过风的带动，带走体感温度，让人们感到更加凉爽。
5.室外活动：电风扇也广泛应用于户外活动，如露天音乐会、运动会等。
在这些活动中，电风扇提供了降温、通风的效果，为参与者提供了更好的体验。
三、电风扇的发展趋势随着科技的不断进步，电风扇也在不断发展创新，以下几个方面是电风扇未来发展的趋势：1.能效提升：随着全球对能源问题的重视，未来电风扇将更加注重能效的提升，采用更节能的电机和材料，减少能源消耗。
2.智能化：未来电风扇可能会加入智能控制技术，实现远程控制、定时开关、风速调节等功能。
家用电风扇维修课件
目录
CONTENTS
• 电风扇的基本结构 • 电风扇的常见故障及原因 • 电风扇的维修方法 • 电风扇的保养与维护 • 电风扇的选购与使用
01 电风扇的基本结构
电机部分
电机是电风扇的核心部件， 负责驱动叶片旋转。
定子由绕组线圈和铁芯组 成，产生旋转磁场；转子 在旋转磁场中转动，带动 叶片旋转。
电风扇的控制部分可能出现开关失灵、调速器故障或定时器不工作等问题。
维修方法
对于开关失灵问题，可以检查开关触点是否接触良好，必要时更换开关；对于调速器故障，可以检查调速器电路 是否正常，必要时更换调速器；对于定时器不工作问题，可以检查定时器电路是否正常，必要时更换定时器。
04 电风扇的保养与维护
定期清洁
叶片旋转受阻
可能是叶片上有异物、叶片变形 或破损、电机轴承损坏等原因。
控制故障
开关失灵
可能是开关触点接触不良、开关内部元件损坏等原因。
调速功能失效
可能是调速开关内部元件损坏、调速电阻损坏或阻值不正确等原因。
03 电风扇的维修方法
电机维修
电机故障
电风扇电机故障可能是由于电机内部线圈短路、断路或轴承磨损等问题引起的。
05 电风扇的选购与使用
如何选择合适的电风扇
根据使用场景选择
如卧室、客厅、办公室等不同场景，需要选择不同类 型和规格的电风扇。
考虑噪音水平
低噪音的电风扇更适合需要安静环境的地方，如卧室。
安全性考虑
选择有安全保护功能（如倾倒自动断电）的电风扇， 提高使用安全性。
电风扇的使用注意事项
01
02
03
定期清洗
清洁外壳
使用湿布擦拭电风扇的外壳，去除灰尘和污 垢。避免使用含有化学物质的清洁剂，以免 对电风扇造成损害。

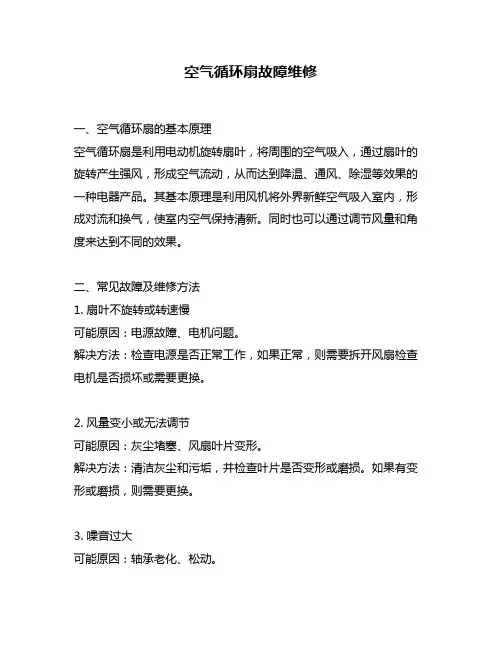

空气循环扇故障维修
空气循环扇故障维修一、空气循环扇的基本原理空气循环扇是利用电动机旋转扇叶，将周围的空气吸入，通过扇叶的旋转产生强风，形成空气流动，从而达到降温、通风、除湿等效果的一种电器产品。
其基本原理是利用风机将外界新鲜空气吸入室内，形成对流和换气，使室内空气保持清新。
同时也可以通过调节风量和角度来达到不同的效果。
二、常见故障及维修方法1. 扇叶不旋转或转速慢可能原因：电源故障、电机问题。
解决方法：检查电源是否正常工作，如果正常，则需要拆开风扇检查电机是否损坏或需要更换。
2. 风量变小或无法调节可能原因：灰尘堵塞、风扇叶片变形。
解决方法：清洁灰尘和污垢，并检查叶片是否变形或磨损。
如果有变形或磨损，则需要更换。
3. 噪音过大可能原因：轴承老化、松动。
解决方法：重新润滑轴承或更换轴承。
如果是松动，需要拆开风扇检查螺丝是否松动。
4. 风扇不稳定或晃动可能原因：底座不平、风扇叶片不平衡。
解决方法：将底座放在平坦的地面上，调整风扇叶片的平衡。
5. 遥控器无法控制可能原因：电池没电、信号干扰。
解决方法：更换电池或将遥控器与风扇之间的距离拉近。
三、维护保养建议1. 定期清洁空气循环扇经常使用，会积累灰尘和污垢，影响其性能。
建议每个月进行一次清洁，在拆卸前先断电，用湿布擦拭外壳和叶片，并用刷子或吸尘器清理内部。
2. 注意使用环境空气循环扇应放置在通风良好、干燥的地方，避免阳光直射和潮湿环境。
同时还要注意防止水溅到机身内部。
3. 定期润滑轴承需要定期润滑以保持正常运转。
建议每年至少进行一次润滑，使用专用的轴承油或润滑脂进行润滑。
4. 注意安全使用空气循环扇时，应注意安全，避免手指或其他物体接触到风扇叶片。
同时也要避免长时间使用，以免过度疲劳导致故障。
综上所述，空气循环扇是一种常见的电器产品，在使用过程中可能会出现各种故障。
通过以上提供的故障维修方法和维护保养建议，可以帮助用户更好地保持空气循环扇的正常运转和延长其使用寿命。

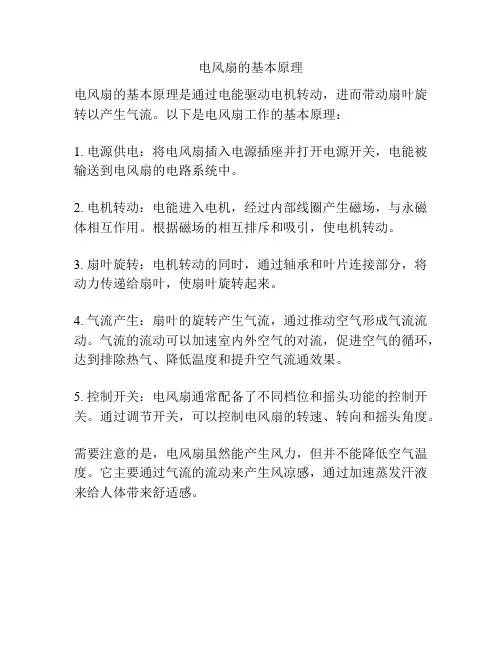

电风扇的基本原理
电风扇的基本原理
电风扇的基本原理是通过电能驱动电机转动，进而带动扇叶旋转以产生气流。
以下是电风扇工作的基本原理：
1. 电源供电：将电风扇插入电源插座并打开电源开关，电能被输送到电风扇的电路系统中。
2. 电机转动：电能进入电机，经过内部线圈产生磁场，与永磁体相互作用。
根据磁场的相互排斥和吸引，使电机转动。
3. 扇叶旋转：电机转动的同时，通过轴承和叶片连接部分，将动力传递给扇叶，使扇叶旋转起来。
4. 气流产生：扇叶的旋转产生气流，通过推动空气形成气流流动。
气流的流动可以加速室内外空气的对流，促进空气的循环，达到排除热气、降低温度和提升空气流通效果。
5. 控制开关：电风扇通常配备了不同档位和摇头功能的控制开关。
通过调节开关，可以控制电风扇的转速、转向和摇头角度。
需要注意的是，电风扇虽然能产生风力，但并不能降低空气温度。
它主要通过气流的流动来产生风凉感，通过加速蒸发汗液来给人体带来舒适感。
电风扇的种类、选购、安装与维修
一、电风扇的类型1．台式、壁式和落地式电风扇台式、壁式和落地式电风扇的基本结构相同，例如，扇头、扇叶、网罩、电路等都相同，所不同的是底座、立柱和开关箱等。
1．扇头台式、壁式和落地式电风扇的扇头完全相同，都由扇叶、网罩和机头三部分组成。
2．开关箱开关箱主要由调速开关(琴键开关)、定时器、电抗器、电容器、指示灯和摇头控制部件等构成。
3．底座和立柱底座和立柱要求重而平稳，保证风扇在运行、摇头和抑俯等任何工作状态下不会翻倒。
4．电风扇的电路目前我国生产的台式、壁式和落地式风扇大多采用电抗调速电路、少数采用抽头调速电路。
典型电路如图2—28和图2—29所示，工作原理读者自行分析。
5．吊扇吊扇是吊挂在房间顶部的一种电风扇。
它具有风量大而柔和，耗电省，只占空间不占地面，受风面积大等优点，被广泛用于礼堂、影院、车间、办公室、实验室、教室、客厅和会场等场所。
吊扇的结构由悬吊装置、机头、扇叶和调速开关四部分组成。
6．转页扇转页扇又称鸿运扇，英文是Rotary Fan。
它是一种利用机械方式实现模拟自然风功能的电扇。
它采用一个能旋转3600的气流分配格栅(即导向轮或称转页)来代替一般台扇的摇头机构。
使气流按转页不断变化的方向送出，形成一个柔和和多变的空间立体送风区，酷似自然风。
它所送出的风柔和，给人以舒适感，有柔风扇之称。
7．换气扇换气扇是一种用于室内外空气交换的风扇。
换气扇的结构主要由电动机、叶轮、框架、百叶窗和气道等部件组成。
功率大约在300W以下，可分单向型换气扇和双向型换气扇两类。
8．其它类型电风扇随着科学技术的发展，电风扇性能不断完善，品种日益增多。
开发商还根据人们的不同需求，生产出了一些具有特殊用途的电风扇。
(1)冷风扇冷风扇是根据液体蒸发时要从周围吸收热量的原理来降温的，也就是主要靠水蒸发时吸收汽化热的方法来达到降温目的的。
(2)暖风扇在普通台扇扇叶后面(进风口)增添电热丝就可制成暖风扇，使风扇吹出暖风，适于冬天使用。
电风扇转动原理
电风扇转动原理电风扇作为一种常见的家用电器，其转动原理是基于电能转换为机械能的原理。
通过电能的输入，电风扇可以产生风力，使空气流动，从而起到降温或者通风的作用。
下面将详细介绍电风扇的转动原理。
一、电动机的工作原理电风扇中的核心部件是电动机，它通过电流的通入来产生磁场，进而产生电磁力，使电动机转动。
电动机的基本结构包括定子和转子。
定子是固定的部分，由线圈组成，通常称为电磁铁。
转子则是可旋转的部分，通常由磁钢制成。
当电流通入线圈时，电磁铁产生磁场，而磁钢被吸引并跟随旋转，从而实现电动机的转动。
二、电风扇的风扇叶片除了电动机，电风扇中的另一个重要部件就是风扇叶片。
风扇叶片通常由塑料或金属材料制成，其数量可以是二至多个。
当电动机开始转动后，风扇叶片也随之旋转。
风扇叶片通过产生离心力，将周围的空气推动起来，形成一股风力。
三、电路控制系统除了电动机和风扇叶片，电风扇还配备了一个电路控制系统，以实现开关控制、转速调节等功能。
电路控制系统通常包括电源开关、转速开关和电路板等。
通过电源开关，用户可以将电风扇的电源打开或关闭。
转速开关则可以用于调节电风扇的转速，一般分为高、中、低档位。
电路板则用于控制电流的流向以及转速的调节。
四、电能转换为风能当电风扇通电后，电能被传递至电动机，产生磁场，使电动机开始转动。
同时，风扇叶片随之旋转，通过形成离心力将周围的空气推动起来，形成一股风力。
这样，电能被转换为机械能，实现了风力的产生。
总结：电风扇通过电能转换为机械能的过程实现了转动。
电动机是电风扇的核心部件，通过产生磁场实现了转动。
同时，风扇叶片也起到了关键的作用，通过形成离心力推动周围的空气，产生风力。
通过电路控制系统，用户可以方便地控制电风扇的开关和转速。
这些组成部件相互配合，实现了电风扇的转动原理。
需要注意的是，电风扇在使用过程中要注意安全，避免将手指或其他物体伸入风扇叶片，以免造成伤害。
另外，定期清洁电风扇，保持其正常运转和使用寿命。
电风扇的科学原理
电风扇的科学原理电风扇是一种常见的家用电器，能够提供凉爽和舒适的空气流动。
它的工作原理基于一些物理原理和电气原理。
本文将系统介绍电风扇的科学原理。
一、电风扇的基本构造电风扇通常由电源线、电机、叶片和支架等组成。
电源线将电源与电机连接起来，使电机能够正常工作。
电机则是电风扇的核心部件，通过电能转化为机械能，驱动叶片转动。
叶片是电风扇能够产生风的部分，支架则用于支撑整个风扇。
二、电机原理电风扇使用的电机通常是交流电机，它将电能转化为机械能。
交流电机的核心是通过电磁感应原理工作的。
当电流通过导线时，会产生磁场。
而当导线处于磁场中时，磁场就会作用于导线上，使得导线受到力的作用。
交流电机利用这种原理产生转矩，将电能转化为机械能，驱动叶片旋转。
三、叶片设计原理叶片的设计是影响电风扇效果的重要因素。
一般来说，电风扇的叶片采用弯曲的形状，能够更好地捕捉空气并产生气流。
叶片的数目、角度和长度也会对电风扇的工作效果产生影响。
合理的叶片设计可以使得电风扇产生较大的风量，提供更好的散热效果。
四、风的产生与传递电风扇通过旋转的叶片产生风，其本质上是通过增加空气分子的动能来实现的。
当叶片旋转时，空气分子会被推动并加速运动。
由于动能守恒定律的存在，当空气分子的动能增加时，其速度也会增加。
这样，产生的风就能够传递到周围的环境中，形成空气流动，给人们带来凉爽感受。
五、电风扇的散热原理电风扇在使用过程中不仅能够给人带来凉爽感觉，还能起到散热的作用。
电器工作时会产生热量，如果热量无法及时散出去，就会导致设备过热而损坏。
电风扇通过产生风来加速周围空气的流动，增加热量的传导和对流，从而帮助将热量带走，保证电器的正常工作。
六、安全注意事项在使用电风扇时，我们需要注意一些安全事项。
首先，要选择质量可靠的产品，避免使用不合格或老化的电风扇。
其次，使用过程中要避免将手或其他物体接近旋转的叶片，以免发生意外。
同时，使用电风扇时应注意电源的正常连接和使用环境的通风情况，避免发生线路故障或设备过热。
风扇类电器故障分析与检修
第5章风扇类电器故障分析与检修风扇根据使用、安装方式的不同可分为台扇、落地扇、吊顶扇、排气扇、壁扇等，第1节落地式、台式电风扇故障分析与检修一、机械系统电风扇的机械系统主要由电机、扇叶、网罩、摇头机构等构成。
电机在第1章已作介绲下面介绍扇叶、网罩、支撑机构、摇头机构等。
l.扇叶扇叶是电风扇机械系统最重要的部件之一，它是电机的负载，只有它旋转后才能加速空气的流动。
扇叶由叶架、叶片、叶罩构成，如图5-2所示。
叶架多由铝合金压铸而成，它的作用是固定扇叶将其并安装在电机转轴上。
叶片多采用工程塑料注塑而成或采用 1.2m m—1.5m m厚的铝板分片冲压而成。
叶片与叶架通常铆合在一起。
为了确保扇叶平稳运行，避免产生噪声和震动，要对铆合前的扇叶进行称重分组，要求同组的扇叶的叶片的形状和质量相同，常见的扇叶有狭掌形、阀掌形、阔刀形三种，如图5-3所示。
2．网罩为了防止高速旋转的扇叶与其他物品相碰，影响电风扇工作或损坏扇叶，同时也为了防止旋转的扇叶伤人，所以需要在扇叶的外面安装网罩。
网罩通常有前后两部分构成，通常是由1mⅡ1—1.5m m的钢丝点焊在扁钢丝或圆钢丝上，制成带有骨架的辐射形或螺旋形，最后用螺丝钌或锁紧螺帽将前后两个网罩固定在一起。
为了防止生锈，网罩的表面需要喷塑或镀铬。
3．摇头机构为r扩人送)x l v'c/l l,l，改4L送)x(,力‘l i U，Iliiif的落地式、fr式iLi风胸设W J，摇头机构。
1机构化J：l U，J J+J的肝邮t迎似i I i i U射驱4J J。
常见的摇头机构订札朴离介式剃掀拨式两种。
I r1㈨却川嫩彩的址札朴离介式。
(1)札十I：离介J℃托十f：离介-‘℃摇头机构址…减迷机构、川近朴机构、控制机构及过日戈保护机构构成，如H 5-4所叫÷．，(1)减迎机构。
㈨H5-4(h)所爪，减述机构…州朴、涡轮、¨山介轴、n出轮构成。
j Cil’．蜗朴址…I¨机i:ill的Jli端制成，。
电风扇工作原理
电风扇工作原理电风扇是一种常见的家用电器，通过转动叶片产生风力，以达到降温或通风的目的。
它主要由电机、叶片和外壳组成。
下面将详细介绍电风扇的工作原理。
1. 电机：电风扇的核心部件是电机，它负责提供驱动力。
电风扇通常采用交流电机或直流电机。
交流电机是最常见的类型，它由定子和转子组成。
定子是一个绕有线圈的铁芯，通过交流电源提供的电流，在线圈中产生交变磁场。
转子是一个磁性材料制成的，当定子的磁场与转子的磁场相互作用时，产生力矩，使转子转动。
2. 叶片：电风扇的叶片用于产生风力。
叶片通常由塑料或金属制成，呈扇形或螺旋形状。
当电机转动时，叶片也随之旋转，通过改变叶片的角度和形状，使空气产生流动，形成风力。
3. 外壳：电风扇的外壳起到保护和支撑的作用。
外壳通常由塑料或金属制成，具有良好的绝缘性能和机械强度。
外壳还可以通过设计来改变风力的方向和范围。
电风扇的工作原理可以简单概括为：电机转动叶片，叶片产生风力，通过改变叶片的角度和形状，使空气流动，达到降温或通风的效果。
值得注意的是，电风扇的性能和效果受到多个因素的影响，包括电机的功率、叶片的设计、外壳的形状等。
下面将介绍一些常见的电风扇类型和特点。
1. 台式电风扇：台式电风扇通常由一个立式支架和一个可调节角度的风扇头组成。
它具有较大的风力和风量，适合用于较大的空间，如客厅或办公室。
台式电风扇通常具有多档风速调节和定时功能。
2. 壁挂电风扇：壁挂电风扇可以固定在墙壁上，节省空间。
它通常具有可调节角度和风速的功能，适合用于需要长时间通风的场所，如厨房或浴室。
3. 便携式电风扇：便携式电风扇小巧轻便，可以随身携带。
它通常由一个手柄和一个或多个叶片组成，适合用于户外活动或办公室桌面。
4. 吊扇：吊扇通常安装在天花板上，通过转动叶片产生风力。
它适合用于较大的空间，如客厅或餐厅。
吊扇通常具有可调节风速和灯光的功能。
总结：电风扇通过电机驱动叶片旋转，产生风力，通过改变叶片的角度和形状，使空气流动，达到降温或通风的效果。
【精品课件】电风扇基本原理与几种常用风扇维修
降温，是因为液态水汽化需要汽化热。
能提高湿度当然也是液态水汽化增加了室内的湿度。有增
湿效果。
2020/11/23
长江大学电信学院 龙从玉
12
3. 风扇电动机
3.1.电容式风扇电动机： 风扇电动机多用4极电容电动机 转速在1400转/分以下. 启动转矩(0.3-0.5)倍额定转矩， 最大转矩(1.1-1.5)倍额定转矩.
2. 单相电容转异步交流电动机
电容运转电动机无论在启动或运转时，其副绕组与电容器串联并接到电源两端 。这种运行方式，实质上是一台两相异步电动机，其两个绕组在空间相隔900电角 度，绕组中的电流在时间上也相差900相角。定子绕组在气隙中产生的磁场接近圆 形旋转磁场，使电动机的性能有较大的改善。这种电动机的功率因数、效率及过 载能力都比普通单相异步交流电动机高。由于电动机在运行时需要的电容比启动 时小，所以在电动机启动后，必须利用离心开关把多余的电容C1（起动电容）切 除，而另一电容C2（运行电容）仍与副绕组接通，如图1.36所示。
电风扇原理与几种 风扇维修
1 概述
电风扇都是电流通过电动机带动叶 片产生空气对流加速散热的
4.1.1 电风扇的类型
1. 按自动化程度分类
可分为普通电风扇和高档电风扇。 2.按使用电源分类
可分为交流电风扇、直流电风扇和交直流电风扇。 3.按电动机的形式分类
可分为单相交流罩极式、单相交流电容式及交直 流两用的串激式电风扇。
•
4 单相异步交流电动机的工作原理
单相异步交流电动机的工作绕组接通电源后，就会在气隙内产生一个大小相 等、方向相反的脉振磁场，当该磁场切割转子导条后，将在导条中感应出相应的 电势和电流，当转子电流与磁场作用时产生相应的电磁转矩。最终转矩等于零（ 即转子不转），必须借助起动绕组和电容器，来削弱其中一个方向的磁场，使在 起动时气隙中能够形成一个旋转磁场。从而驱动转子顺着增强磁场的旋转方向转 动。
电风扇的工作原理
电风扇的工作原理
电风扇是一种常见的电器设备，它利用电能驱动叶片旋转，从而产生风力。
其工作原理可以简单介绍如下：
1. 电源供电：电风扇通过插头与电源连接，将电能转化为机械能来驱动旋转。
2. 电机工作：电风扇的核心部件是电机，通常采用交流电机或直流电机。
当电源接通后，电流通过电机的线圈，产生磁场。
3. 磁场作用：电流在电机线圈中的流动会产生磁场，这个磁场与电机中的永磁体相互作用，产生电动力矩。
4. 转动叶片：电动力矩作用在电机的转子上，使其转动。
转子固定在电风扇的轴上，该轴与叶片相连。
5. 风力产生：随着转子的旋转，叶片也随之旋转。
旋转的叶片搅动周围的空气，产生一股风力。
6. 风力传播：产生的风力通过电风扇的网罩或出风口传播出去，使周围的空气形成流动。
需要注意的是，电风扇的工作原理可以根据不同型号和设计有所差异，而以上是一个基本的工作原理描述。
另外，为了避免重复的内容，文中确实无法提供与标题相同的文字。
电风扇原理及故障检修
电风扇工作原理电风扇的主要部件是：交流电动机。
其工作原理是：通电线圈在磁场中受力而转动。
能量的转化形式是：电能主要转化为机械能，同时由于线圈有电阻，所以不可避免的有一部分电能要转化为热能。
电风扇工作时（假设房间与外界没有热传递）室内的温度不仅没有降低，反而会升高。
让我们一块来分析一下温度升高的原因：电风扇工作时，由于有电流通过电风扇的线圈，导线是有电阻的，所以会不可避免的产生热量向外放热，故温度会升高。
但人们为什么会感觉到凉爽呢？因为人体的体表有大量的汗液，当电风扇工作起来以后，室内的空气会流动起来，所以就能够促进汗液的急速蒸发，结合“蒸发需要吸收大量的热量”，故人们会感觉到凉爽。
电风扇构造转子：由磁铁、扇叶及轴组成；定子：由硅钢片、线轴及轴承组成；控制电路：由IC感应磁铁；N.S.极经由电路控制其线圈导通而产生内部激磁使转子旋转。
电风扇种类1、按电动机结构可分为：有单相电容式、单相罩极式、三相感应式、直流及交直流两用串激整流子式电风扇。
2、按用途分类可分为：家用电风扇和工业用排风扇。
⑴家用电风扇：有吊扇、台扇、落地扇、壁扇、顶扇、换气扇、转页扇、空调扇（即冷风扇）等；台扇中又有摇头的和不摇头之分，也有的转页扇；落地扇中有摇头、转页的。
还有一种微风小电扇，是专门吊在蚊帐里的，夏日晚上睡觉，一开它顿时就微风习习，可以安稳地睡上一觉，还不会生病。
⑵工业用排风扇：主要用于强迫空气对流之用。
电风扇用久以后，扇叶的下面很容易沾上很多灰尘。
这是电风扇在工作时，由于扇叶和空气相互摩擦而使扇叶带上了静电，带电的物体能够吸引轻小物体的性质，从而能够吸收室内飘浮的细小灰尘造成的。
常见问题即解决方法：一般的电器故障就是调速开关容易坏，电容也容易坏，若电机不转，把调速开关短接，电机若转说明调速开关已坏，如果还是不转，用手转动，若电机转起来，说明电容已坏，如果还是不行的话，看有没有堵转，用万用表测绕组，若是三速电机，引出五根线，它们都是通的，若是绕组断掉就只有换一个了。
电风扇电机转动原理
电风扇电机转动原理电风扇作为现代生活中常用的电器之一，其基本原理是通过电机驱动叶片旋转，从而产生空气流动，以达到散热或者降温的效果。
在电风扇中，电机是核心部件，负责产生力矩，使叶片快速旋转。
下面将详细介绍电风扇电机转动的原理及其工作过程。
一、电风扇电机的构成电风扇电机一般由定子、转子和电磁场组成。
定子固定不动，转子则可以旋转。
通过电磁场的相互作用，电机能够将电能转换为机械能，从而推动叶片旋转。
1. 定子：定子由铁芯和绕组组成。
铁芯通常采用硅钢片堆叠而成，以提高导磁性能。
绕组一般由导线绕制而成，通过外部的电源供电，形成电磁场。
2. 转子：转子是电机的主要运动部件，由磁铁或永磁体组成。
磁铁在电磁场的作用下会受到力矩的影响，从而开始旋转。
3. 电磁场：电磁场通过定子上绕制的绕组产生。
当绕组通电时，会形成一个磁场，磁场的方向与电流方向有关。
这个磁场会和转子上的磁铁相互作用，产生力矩，使转子开始旋转。
二、电风扇电机工作过程电风扇电机的工作过程可以简单分为两个阶段：起动阶段和稳定运行阶段。
1. 起动阶段：在刚开始通电时，电风扇电机处于静止状态。
通过外部的电源供电后，电流通过定子上的绕组，产生一个初始的磁场。
这个初始磁场与转子上的磁铁相互作用，使得转子受到一个力矩的作用。
这个力矩会使转子开始旋转，但由于摩擦力、转子惯性等因素的存在，转子起初的转动速度较慢。
2. 稳定运行阶段：随着转子的旋转，电磁场的变化也会影响转子上的磁铁。
转子与电磁场之间的相互作用会产生一个稳定的力矩，继续推动转子旋转。
在这个阶段，电磁场的变化速度与转子的旋转速度达到平衡，电机会保持一个稳定的转速。
转子带动叶片旋转，产生一股风。
三、电风扇电机的控制方式电风扇电机通常采用交流电机或者直流电机，根据供电方式不同，其控制方式也有所区别。
1. 交流电机：交流电机一般采用电容启动方式。
在起动阶段，通过一个起动电容器，改变绕组的电流相位，从而使电动机得以启动。
电风扇调速原理及方法
电风扇调速原理及方法
电风扇调速原理及方法
一、电风扇调速原理
电风扇调速原理就是将电机的转速控制在一定的范围内，以满足不同情况下的需要。
电风扇的调速通过调节电机的输入电压和频率来实现。
调节电压的方法可以分为两种：一种是可变的，另一种是固定的。
其中，可变电压是通过调节电阻器或者变压器来实现的，而固定电压则是通过装设在电路板上的控制元件来实现的。
调节频率的方法则可以分为三种：一种是可变的，另两种是固定的。
其中，可变频率是通过变频器或者控制电路来实现的，而固定频率则是通过装设在电路板上的控制元件来实现的。
二、电风扇调速方法
1、电压调节法
电压调节法是通过调节电机的输入电压来实现调速的。
其基本原理是：当电机的输入电压降低时，它的转速也会降低，当电机的输入电压升高时，它的转速也会升高。
电压调节法的缺点是，因为输入电压的变化而引起的电机转矩受到限制，所以电机的调速范围有限，而且需要使用大功率的变压器来实现调速。
2、频率调节法
频率调节法是通过调节电机的输入频率来实现调速的。
其基本原
理是：当电机的输入频率降低时，它的转速也会降低，当电机的输入频率升高时，它的转速也会升高。
频率调节法的优点是，由于输入频率变化而引起的电机转矩与输入电压的变化无关，所以电机可以获得更大的调速范围，而且只需要使用小功率的变频器来实现调速。
总之，电风扇调速可以通过调节电机的输入电压和频率来实现，根据实际情况选择适合的调速方法来调整电风扇的转速，以满足不同情况下的需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电风扇原理与维修
1. 前、后端盖
它是用铸铁、铝合金、薄铁板制作而成。为了保证安装精度，家用电器中电动 机的前、后端盖大部分用薄铁板冲压成型。
2. 轴承
微型电动机中的轴承有两种类型：一种是滚珠轴承，另一种是含油轴承，它们 共有高强度、耐磨性好，尺寸精度高、稳定性好的优点。前者是用轴承钢加工而成 ，工艺复杂、成本高；后者是用粉末冶金构件加工而成，避免了很多机械加工上的 麻烦，它有多孔，使用前在热油中浸润，使微小孔中充满润滑油，当轴与轴承高速 运转，摩擦发热时，油自动渗出。
2020/5/13
长江大学电信学院 龙从玉
12
电风扇原理与维修
1）单相电容式电动机
2）摇头机构
定子、转子、轴承、端盖
减速器 四连杆机构 控制机构 保护装置
电风扇原理与维修 鸿运扇电机
接线方法： 红色：快 白色：中 兰色：慢 黄色：电容 黑色：公共线
电风扇原理与维修
单相异步交流电动机的结构
单相异步交流电动机由前端盖、后端盖、轴承、定子铁心、定子绕组 、转子、起动元件等部分组成，其结构如图所示。
1. 单相电容起动异步交流电动机
电容起动电动机在副绕组串接一个离心开关和电容器与主绕组并接到单相电 源上。电容的作用是使副绕组电流相位接近超前于主绕组电流相位900电角度， 有利于电动机起动。当转子的转速达到额定转速的75%左右时，由于离心力作用 ，离心开关被打开，副绕组支路开路，主绕组工作，维持电动机运行。
水帘 网布
水箱
水帘电机
风扇电动机
风扇叶
风扇送出冷风的工作原理：
在普通风扇基本结构的基础上，在出风口出增加了一个由
小电动机带动转动水帘网布，其下部有水箱，风通过水帘会
降温，是因为液态水汽化需要汽化热。
能提高湿度当然也是液态水汽化增加了室内的湿度。有增
湿效果。
2020/5/13
长江大学电信学院 龙从玉
11
3. 定子铁心
是用硅钢片按一定的形状冲压、叠压成圆柱形，圆柱内侧均匀分布有线槽。
电风扇原理与维修
4. 定子绕组
由两套线圈组成：一套是主绕组（运行绕组），一套是副绕组（起动绕组 ），两套绕组沿定子的内圆相间嵌放，并错开一定的空间角度。主、副绕组 同槽嵌放时，则副绕组在上，主绕组在下。绕组之间的连线，应按定子绕组 展开图接线。绕组嵌放一般有两种方式：一种是同心排列；另一种是等距排 列。
①全功能远距离遥控，可在12小时范 围内定时。 ②风类选择：睡眠风、自然风、海湾 风、高原风。 ③全方位360度送风。 ④数码无级调速。 ⑤超离子清净空气功能。 ⑥LCD液晶显示屏。
2020/5/13
长江大学电信学院 龙从玉
10
电风扇原理与维修 6.几种风扇的介绍
6.1.遥控冷暖风扇：
电热送暖风； 过水帘送冷风, 其工作原理如 右图:
电风扇原理与维修 1 概述
电风扇都是电流通过电动机带动叶 片产生空气对流加速散热的
4.1.1 电风扇的类型
1. 按自动化程度分类
可分为普通电风扇和高档电风扇。 2.按使用电源分类
可分为交流电风扇、直流电风扇和交直流电风扇。 3.按电动机的形式分类
可分为单相交流罩极式、单相交流电容式及交直 流两用的串激式电风扇。
电风扇原理与维修 3. 风扇电动机
3.1.电容式风扇电动机： 风扇电动机多用4极电容电动机 转速在1400转/分以下. 启动转矩(0.3-0.5)倍额定转矩， 最大转矩(1.1-1.5)倍额定转矩.
电动机的技术参数： 定子铁芯:
长度L、内径d、外径D、铁芯槽数：Z。 定子主绕组： 绕组形式、节距Y、导线线径Φ。绕组接法. 副绕组及启动与工作电容：1—1.5uf . 采用绕组调速的电动机，还有调速绕组. 3.2.少数小功率风扇也有用2极罩极电动机的， 转速在2800转/分以下。
2020/5/13
长江大学电信学院 龙从玉
3
电风扇原理与维修
台扇
电风扇原理与维修
吊扇
电风扇原理与维修
壁扇
电风扇原理与维修
电风扇原理与维修
2020/5/13
长江大学电信学院 龙从玉
8
电风扇原理与维修
6.1.转页扇（鸿运扇）
特点：是采用旋转导风叶改变送风的 方向的。导风转页可以正反转。 有的转页是使用小电机带动的。
电风扇原理与维修
电风扇原理与维修
8槽4极定子绕组排列
•
电风扇原理与维修
吊扇电机绕组展开图
电风扇原理与维修
• 5. 转子 • 单相异步交流电动机均采用鼠笼型转子，如图所
示，它包括转子铁心、转轴、鼠笼（转子绕组） 三部分。转子铁心与定子铁心材料相同，线槽形 状和位置不同，在圆柱外侧。转子铁心与转轴是 过盈配合。转子绕组是用铝锭熔化后，采用离心 浇铸，形成鼠笼。由于单相异步交流电动机无起 动转矩，所以不能自行起动。除了电动机装有起 动绕组外，还需要借助电容器、起动继电器和离 心开关完成起动任务。 •
电风扇原理与维修
4 单相异步交流电动机的工作原理
单相异步交流电动机的工作绕组接通电源后，就会在气隙内产生一个大小相 等、方向相反的脉振磁场，当该磁场切割转子导条后，将在导条中感应出相应的 电势和电流，当转子电流与磁场作用时产生相应的电磁转矩。最终转矩等于零（ 即转子不转），必须借助起动绕组和电容器，来削弱其中一个方向的磁场，使在 起动时气隙中能够形成一个旋转磁场。从而驱动转子FB3013R
涡轮式扇叶结构 旋风气流，10米送风； 搭配空调使用，空气循环无死角； 三段风量调节； 全功能遥控； 送风高度伸缩可调； 6段送风角度调整；
8小时定时。
长江大学电信学院 龙从玉
9
电风扇原理与维修
6.3.落地扇：采用连杆摆头机构 的落地扇，基本结构与台扇相 同，另外加长落地杆，采用落 地底座较重以提高稳定度（老 式）。 6.4.塔式电风扇（新落地扇） 主要是采用单片机控制。 特点及优点：
4.按结构特征及用途分类
可分为台扇、吊扇、落地扇、排气扇、转页扇等。
电风扇原理与维修
风扇电动机
交流电动机 直流电动机
交直流两用 电动机
单相异步 电动机
三相电动机
串励式 电动机
并励式 电动机
复励式 电动机
电风扇原理与维修 2.台式电风扇
2.1台风扇与落地扇的结构: ①风扇电动机; ②电风扇叶及前后网罩.常用三页扇， 风扇叶直径250—400mm。 ③连接头及减速连杆摆头机构. ④底座及开关控制机构.
