安装识图精华汇总
安装识图大全
一、教你看电气系统图（熟悉）电气系统图一般比较抽象，下面看看会有不太帮助从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
通信安装识图常识
通信安装识图常识1.什么是通信安装识图通信安装识图指的是通过图表、图像等形式，将通信设备的安装位置、连接方式、电源接口等关键信息进行呈现和表达，以便工程人员在实施通信设备的安装和调试工作时能够准确无误地进行操作和判断。
2.通信安装识图的重要性提高施工效率：通过图表的直观展示，可使工程人员迅速掌握通信设备的布局和连接方式，从而提高施工效率。
避免人为错误：通信设备繁多，如果没有安装识图，工程人员可能会存在位置错误、连接错误等人为错误，而安装识图可以帮助工程人员避免这些错误。
便于维护和交接：有了安装识图，维护人员或后续工作人员可以更快速地了解设备的布局和连接方式，从而更方便地维护和交接工作。
3.通信安装识图的要素通信安装识图主要包括以下要素：3.1 设备位置图设备位置图是将通信设备的实际位置在地理图或平面图上进行标记，以便工程人员明确设备的摆放位置，为后续的设备连接提供参考。
3.2 连接图连接图是将通信设备之间的连接方式以图表形式呈现，清晰地显示不同设备之间的连接关系，包括接口类型、接口数量、接口的连线路径等。
3.3 电源接口图通信设备通常都需要接入电源，电源接口图则是将通信设备的电源接口位置和电源线的连接方式进行标注，以确保设备能够正确地接入电源。
4.编制通信安装识图的步骤编制通信安装识图可以按照以下步骤进行：收集设备信息：收集通信设备的相关信息，包括设备型号、尺寸、位置要求等。
绘制设备位置图：根据设备位置要求，将设备在地理图或平面图上进行标注。
绘制连接图：根据设备之间的连接关系，绘制连接图，清晰明确不同设备间的连接方式。
标注电源接口位置：根据设备的电源需求，将电源接口位置进行标注，并标明电源线的连接方式。
审核和完善：对绘制好的识图进行审核和完善，确保图表准确无误。
分发和使用：将识图分发给相关工程人员，确保他们在实施通信设备的安装和调试工作时参考正确的图表。
5.总结通信安装识图是通信设备安装和调试中的重要工具，能够提高工作效率、避免人为错误，并方便后续的维护和交接工作。
安装工程识图
安装工程识图第一章管道工程图概述1.1管道工程图的分类（1）工业管道工程图：为生产输送介质、为生产服务的管道系统；例如：汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。
工业管道工程图：为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。
今天我们就讲一下卫生管道工程图。
（2）卫生管道工程图按专业分类：在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。
（3）按图形和作用分类：1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立（剖）面图。
2．详图、大样图、节点、详图图和标准图等。
（1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成，通过图纸目录可知道该项目整套专业图别、图名及数量等。
（2）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求，一般以文字的形式加以说明。
其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。
如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。
（3）工艺流程图：是整个管道系统，整个工艺变化的过程的原理图。
是设各布置和管道布置等设计的依据，也是施工安装和操作运行的依据。
通过此图，可全面了解建筑物名称、设备编号，整个系统的仪表控制点，可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
（4）平面图：管道平面图是管道工程中最基本的一种图样，主要表示设备、管道在建筑物内的平面布置，表示管线的排列和走向，坡度和坡向，管径和标高以及各管段的长度尺寸和相对位置等具体数据。
（5）轴测图：是管道工程中的重要图解之一，它反映设备管道的空间布置，管线的空间走向。
建筑给排水和暖通工程图，通常结合平面图和轴测图进行识图。
（6）立（剖）面图：是管道工程中常见的图解，主要反映管道在建筑物内的垂直高度方向上的布置，反映在垂直方向上管线的排列和走向，以及各管线的编号、管径、标高等具体数据。
安装工程识图部分
112.00
（六）索引号 索引号是便于看图时查找相互有关的图纸。
索引号反映基本图纸与详图、详图与详图之间、 以及有关工种图纸之间的关系。
索引号的注写方法，如图所示：
详图的编号
详图的编号
5
5
5 详图的编号
表承本张图 4
详图所在图
编号
1、所索引的详图在本张图纸上。 2、所索引的详图不在本张图纸上。 3、详图索引标志
AL2-2 2.5kw
16A
BV-500
C45AD/4P
0.6kw-3×2.5-pvc16-L2NPE-***
20A
VV-1.0kv-5×4-G25 AL1-2 2.5kw
BV-500
C45AD/4P 20A
0.8kw-3×2.5-G15-L3NPE-射灯
AL-1-1 7.99kw
常用电气图例及含义
图上标出电气设备、元件、管线、防雷接地等的 规格型号、实际布置。一般大型工程都有电气总 平面图，中小型工程则由动力平面图或照明平面
图代替。（见例图）
N
变电室平面布置示意图：
变压器室
0.4kV配电柜
10kV配电柜 *定位尺寸略*
值班室
照明平面图：
D
5600
1×100P 3.5
接地装置 电源进线
N1
在建筑平面上定位轴线编号，宜标注在图样 的下方或左侧。横向编号应用阿拉伯数字由左 至右编写，竖向应用大写拉丁字母由下至上编写。 但其中I、O、Z不得用于编写以免与数字1、0、2 混淆。大型工程总图也采用座标法定位：X=xxx/ Y=xxx
例图： B
A
1
2
3
4
5
（五）标高 标高顾名思义为标准高度。标高分为绝对标高
安装工程计量与计价第三章建筑安装工程识图基础知识
第一节 工程制图标准
第一节 工程制图标准
七、符号
(一) 剖切符号 1剖面剖切符号 2断(截)面剖切符号 3剖面图或断面图如与被剖切图样不在同一张图纸内，可 在剖切位置线的另一侧注明所在图纸的图纸号，也可在图 上集中说明。
第一节 工程制图标准
第一节 工程制图标准
第一节 工程制图标准
(二) 索引符号与详图符号 1图样中的某一局部或构件，如需另见详图，应以 索引符号索引。 2索引符号如用于索引剖面详图，应在被剖切的部 位绘制剖切位置线，并应以引出线引出索引符号，引出线 所在的一侧应为剖视方向。 3零件、钢筋、杆件、设备等的编号，应以直径为 6 mm的细实线圆表示，其编号应用阿拉伯数字按顺序编号 (见图3.9)。 4详图的位置和编号，应以详图符号表示，详图符 号应以粗实线绘制，直径应为14 mm。
第一节 工程制图标准
第一节 工程制图标准
二、标题栏与会签栏
1图纸标题栏(简称图标)、会签栏及装订边的位置应符 合下列规定： （1）横式使用的图纸，应按图3.1(a)的形式布置。 (2) 立式使用的图纸，应按图3.1(b)的形式布置。 (3) 立式使用的A4图纸，应按图3.1(c)的形式布置。 2图标长边的长度应为180 mm；短边的长度宜采用40 mm、 30 mm、50 mm。 3图标应按图3.2的格式分区。 4会签栏应按图3.3的格式绘制。

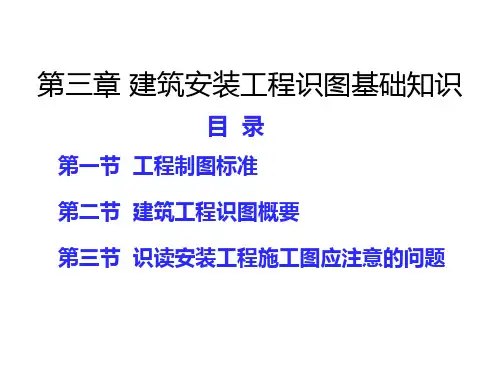

第三章 建筑安装工程识图基础知识
目
第一节
第二节 第三节
录
工程制图标准
建筑工程识图概要 识读安装工程施工图应注意的问题
安装识图汇总
可单独设表。 高层住宅： ㈠在底层设配电计量箱会使出线回路过长，处
理方式不同于多层. ㈡在底层设总配电箱，在各层设配电计量箱。
5、建筑物局部房间照明平面图 与原理接线图关系
电气原理图是对电气设备原理的介绍，他对设备的认知、以及
2、任何电路都必须构成闭合回路。 3、电路中的电气设备，元件等，彼
此之间是通过导线连接起来构成一 个整体的。
4、建筑电气工程施工是与主体工程及其 他安装工程相互配合进行的，所以建筑 电气工程图与建筑结构图及其他安装工 程图不能发生冲突。
5、建筑电气工程图对于设备的安装方法， 质量要求以及使用维修方面的技术要求 等往往不能反映出来，而且也没有必要 全部标注清楚因为这些技术要求在有关
以后电器维修有指导作用。
电气设备安装图是设计电气设备在所属工艺连接
中应安装在哪个位置，是指导安装这个电气设备用的.
电气设备接线图是指导安装时连接线用的。一般
电气原理图和电气接线图是作为制造该电气设备厂家 给该设备带的资料。
电气设备安装图是设计院给需要这种设备的企业
设计的图纸。
图一 照明平面图 图二 原理接 线图
二、低压配电系统的接地形式
接地形式
TN系统
TN系统
TT系统
IT系统
TN-S系统 TN-C系统TN-C-S系统 五线制系统 四线制系统 四线半系统
接地的形式分类的概念
低压配电系统的接地形式可分为以下3种 TN系统:电力系统中性点直接接地，受电设备的外露可导电部分通过保护线与接
地点连接. TN又包括3种：TN—S、TN—C、TN—C—S系统 TT系统:电力系统中性点直接接地，受电设备的外露可导电部分通过保护线接至
第三章安装工程识图基础
图 3-8〓用于索引剖面详图的索引符号 (3)零件、钢筋、杆件、设备等的编号,应以直径为 6mm 的细 实线圆表示，其编号应用阿拉伯数字按顺序编号(见图 3-9)。 (4)详图的位置和编号,应以详图符号表示，详图符号应以粗
实线绘制，直径应为 14mm。详图应按下列规定编号： ①详图与被索引的图样同在一张图纸内时，应在详图符号内 用阿拉伯数字注明详图的编号[见图 3-10(a)]。 图 3-9〓零件、钢筋等的编号图
(三)断面图和剖面图
(1)断面图内只宜画出剖切面切到部分的图形；剖面图内除 应画出断面图形外，还应画出沿投影方向看到的部分( 见图 3-23)。 (2)剖面图和断面图应按下列方法剖切后绘制。 ①用一个剖切面剖切[见图 3-24(a)]。 ②用两个或两个以上平行的剖切面剖切[见图 3-24(b)]。 ③用两个相交的剖切面剖切[见图 3-24(c)]。用此法剖切时， 应在图名后加注“展开”字样。 (a)一个剖切面剖切；(b)两个平行的剖切面剖切；(c)两个相 交的剖切面剖切
图 3-10〓详图符号 (a)与被索引图样同在一张图纸内的详图符号 (b)与被索引图样不在同一张图纸内的详图符号 ②详图与被索引的图样,如不在同一张图纸内，可用细实线 在详图符号内画一水平直线,在上半圆中注明详图编号,在下半圆 中注明被索引图纸的编号[见图 3-10(b)]。也可不注被索引图纸
的编号。
价和确定工程造价。因此,作为预算人员，必须首先学会阅读施
工图，熟练掌握施工图的表达方式和工程内容。只有掌握了这项 基本功，才能做好预算的编制与审查工作。
第一节〓工程制图标准
现 行 的 制 图 标 准 《 房 屋 建 筑 制 图 统 一 标 准 》 (GB/T 50001-2010)是 2011 年 3 月 1 日开始执行的，它是我国房屋建筑 制图统一标准,与各专业的制图标准配套使用。 该标准是房屋建筑制图的基本规定，主要内容有图纸幅面规 格与图纸编制顺序、图线、字体、比例、符号、定位轴线、常用 建筑材料图例、图样画法、尺寸标注等。
安装基础识图
TN—C—S系统（三相四线半系统）
特点 适用范围
2. TT系统：电力系统中性点直接接地，受电设备的外露可导电部分通过保护线 接至与电力系统接地点无直接关联的接地极。保护线可各自设置。
3. IT系统：电力系统的带电部分与大地间无直接连接（或有一点经足够大的阻 抗接地），受电设备的外露可导电部分通过保护线接至接地极。多用于煤矿和 工厂，可减少停电机会。
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的 铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
YJLV
例：YJV22 - 4×120
第 4章 建筑电气工程量计算
管径与穿管根数有关系：
BV-1.5——4根以下 5～6根 7～10根
BV-2.5——3根以下 4～6根 7～10根
BV-4.0——2根以下 3～5根 6～8根 9～10根
穿管 G15； 穿管 G20； 穿管 G25； 穿管 G15； 穿管 G20； 穿管 G25； 穿管 G15； 穿管 G20； 穿管 G25, 穿管 G32；
未计价材料：保护管，按定额所给消耗量计算。 定额包括：刨沟、抹砂浆、接地、刷漆。
第 4章 建筑电气工程量计算
2）接线盒
定额列项方式：区分类别、安装方式，
以“10个”计。
工程量统计方法：
开关盒（插座盒、灯头盒）——按图示统计； 接线盒——一般产生在管线分支处；
《安装工程识图》 课件 第一章 安装工程识图基础知识
第一章 安装工程识图基础知识
一、投影的基本概念
在日常生活中，经常可以看到物体在灯光或阳光照射下出现影子，这 就是投影现象，如图所示。影子在一定条件下能反映物体的外形和大小， 而且随着光线和物体相互关系的改变，影子的大小和形状也会发生改变。
物体的影子
23
第一章 安装工程识图基础知识
物体的影子只能反映物体底部的轮廓，而上部的轮廓则被黑影所代替。 因此，影子是不能反映物体空间形状的。假设光线能够透过物体将物体上 所有轮廓线都反映在投影平面上，这样的影子就能够反映物体原有的空间 形状，人们把这种图形称为物体的投影图。在平面上绘制出物体的投影图， 以表示其形状和大小的方法称为投影法。
c）根据水平投影及物体的高作其正面投影
45
第一章 安装工程识图基础知识
三面正投影图的画法和步骤 d）根据水平投影和正面投影作其侧面投影 e）擦去作图线，整理、描深并标注尺寸
46
第三节 管道三视图的画法
47
第一章 安装工程识图基础知识
一、常用管件的三视图
1. 短管的三视图 下图所示为短管及短管的三视图。短管的两个端面是两个大小相等的 同心圆，内、外表面都是光滑的曲面，并垂直于两个端面。在主视图与俯 视图中，短管的内径都是看不见的，图样上对于看不见的轮廓线用虚线表 示，有时图中的虚线可省略不画；当虚线正好与实线重合时，将它画成实 线。当俯视图与主视图相同时，可以省略俯视图。
42
第一章 安装工程识图基础知识
4. 三面正投影图的投影规律 每个正投影图只能反映物体长、宽、高中两个方向的尺度，每两个图 之间有一个尺寸相同，三个投影图之间保持相互对应的关系，即“三等关 系”，概括为“长对正，高平齐，宽相等”。其意义分别是： 长对正——立面图与平面图长对正。 高平齐——立面图与侧面图高平齐。 宽相等——平面图与侧面图宽相等。 三面正投影图的位置关系、“三等”关系如图所示。
安装识图知识
第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m 时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
安装完整图例大全
图纸中给排水管道图形符号管道及附件图形符号说明图形符号说明管道：用于一图只有一种管道四通连接管道：用汉语拼音字头表示管道类别流向导管：用图例表示管道类别坡向交叉管：指管道交叉不连接，在下方和后面的管道应断开套管伸缩器三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管雨水斗表示管道向后弯90°弯折管排水漏斗表示管道向前弯90°存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩管道的连接图形符号说明图形符号说明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接阀门图形符号说明图形符号说明阀门电动阀用于一图只有一种阀门角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗阀脚踏开关放水龙头疏水器皮带龙头室外消火栓洒水龙头室消火栓(单口)化验龙头室消火栓(双口)肘式开关水泵接合器消防喷头(开式)消防报警阀消防喷头(闭式)卫生器具及水池图形符号说明图形符号说明水盆水纸立式洗脸盆用于一图只有一种水盆或水池洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头矩形化粪池妇女卫生盆HC为化粪池代号立式小便器圆形化粪池除油池放气井YC为除油池代号沉淀池泄水井CC为沉淀池代号降温池水封井JC为降温池代号中和池跌水井ZC为中和池代号水表井雨水口本图例与流量计相同设备及仪表图形符号说明图形符号说明泵用于一图只有一种泵管道泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器上图:平面下图:立面压力表自动记录压力表自动记录流量计电接点压力表转子流量计流量计减压孔板阀门图例大全（组图）表3.0.2管道附件序号名称图例备注1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。
安装基础识图
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
第 4章 建筑电气工程量计算
2）电气安装材料
（1）绝缘导线
常见型号及含义——
BV-2.5，BLV-，BX-， BVV-2×1.5，BVVB-，
设
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷
第 4章 建筑电气工程量计算
管径与穿管根数有关系：
BV-1.5——4根以下 5～6根 7～10根
BV-2.5——3根以下 4～6根 7～10根
BV-4.0——2根以下 3～5根 6～8根 9～10根
穿管 G15； 穿管 G20； 穿管 G25； 穿管 G15； 穿管 G20； 穿管 G25； 穿管 G15； 穿管 G20； 穿管 G25, 穿管 G32；
.
18
2. 电缆
电缆
电力电缆
（1）基本结构
线芯 绝缘层 保护层
（2）型号：见表 VV、VV22
通信电缆：（电话电缆）
射频电缆：同轴电缆（有线电视）
内部为铜芯实导线，外层为金属网，一对线芯。
.
19
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
③避雷网：
定额列项方式：按敷设方式分档；
工程量：以延长米“10m”计
人工避雷网：L＝图示尺寸×(1＋3.9％)
定额包括：固定卡子等的制作、安装，与引下线焊接；
定额不包括：混凝土块制作，另列项按“块”计；
安装工程识图基本知识
中心投影和平行投影
投影旳分类
根据投射线之间旳相互关系，可将投影分为中心投影和平行投影
工程上常用旳投影图
正投影图、轴测投影图、透视投影图、标高投影图 正投影法基本原理：工程上绘制图样旳措施主要是正投影法。这种措施
画图简朴，画出旳图形真实，度量以便，能够满足设计与施工旳需要。
三面投影体系
三面投影图旳形成
旳剖视方向，如图1-1-21。
（九）指北针 指北针旳形状如图1-1-22所示，其圆旳直径为24mm，用细 实线绘制；指针尾部旳宽度宜为3mm，指针头部应注“北”
或“N”字。 （十）其他符号 对称符号由对称线和两端旳两对平行线构成，如图1-1-23。 连接符号应以折断线表达需连接旳部位。两部位相距过远时， 折断线两端靠图样一侧应标注大写拉丁字母表达连接编号。 两个被连接旳图样必须用相同旳字母编号，如图1-1-24。
