中海达RTK操作说明⼀开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机⼆控制⾯板按键主机控制⾯板有按键两个：F键（功能键）和电源键，指⽰灯３个，分别为电源、卫星、状态。
控制⾯板功能键操作说明：1、双击F (间隔>0.2S, ⼩于1S), 进⼊“⼯作⽅式”设置，有“基站”、“移动站”、“静态”三种⼯作模式选择。
2、长按F⼤于3秒进⼊“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按⼀次F键, 进⼊“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语⾳提⽰当前⼯作模式、数据链⽅式和电台频道，同时电源灯指⽰电池电量。
指⽰灯操作说明:1、电源灯(红⾊): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(⽋压) 内电池≤7.2V，外电≤11V “快闪”(指⽰电量)每分钟快闪1～4 下指⽰电量2、卫星灯(绿⾊)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双⾊灯）:绿灯：（信号灯）内置UHF移动站时指⽰电台信号强度外挂UHF基准站时常灭内置GSM时指⽰登陆（慢闪），连接上（常亮）静态时发⽣错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指⽰（移动站只提⽰接收，基站只提⽰发射）静态采集指⽰三、开关机指⽰说明：开机按电源键1S所有指⽰灯亮开机⾳乐，上次关机前的⼯作模式和数据链⽅式的语⾳提⽰关机长按电源键3S所有指⽰灯灭关机⾳乐⼀、GPS⼯作模式的设置⽬的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS 设置。
作静态使⽤，则所有主机均设为静态⽅式。
作RTK使⽤，若⽤常规UHF电台，则基站设为外挂UHF电台基站⽅式，移动站设为内置UHF电台移动站⽅式；若⽤GPRS通讯，则基站设为内置GPRS基站⽅式，移动站设为内置GPRS移动站⽅式。
特性：主机⼀旦设置好后，以后开机则默认为上次设置。
中海达gps(RTK)操作步骤
中海达GPS及RTK操作步骤一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达RTK操作说明知识讲解
中海达R T K操作说明一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击 F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次 F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪 1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、 GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达,华星,海星达,GPS,RTK操作流程

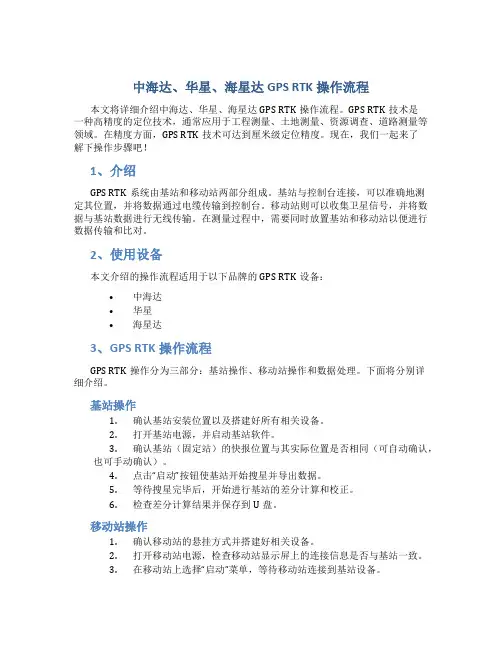

中海达、华星、海星达GPS RTK操作流程本文将详细介绍中海达、华星、海星达GPS RTK操作流程。
