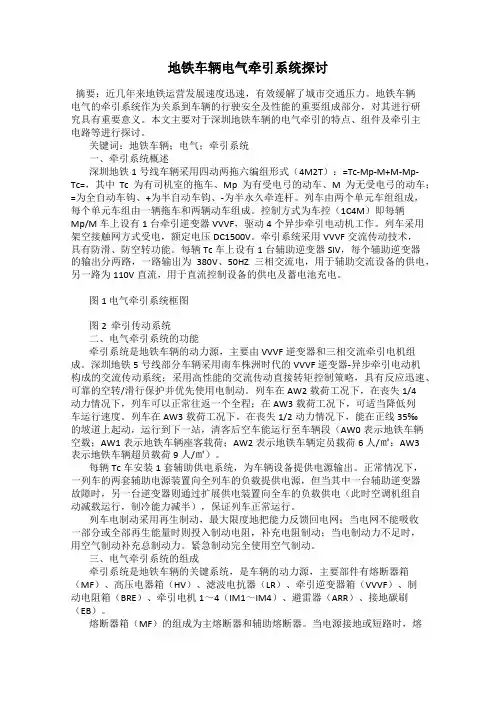

地铁车辆电气牵引系统探讨摘要:近几年来地铁运营发展速度迅速,有效缓解了城市交通压力。
地铁车辆电气的牵引系统作为关系到车辆的行驶安全及性能的重要组成部分,对其进行研究具有重要意义。
本文主要对于深圳地铁车辆的电气牵引的特点、组件及牵引主电路等进行探讨。
关键词:地铁车辆;电气;牵引系统一、牵引系统概述深圳地铁1号线车辆采用四动两拖六编组形式(4M2T):=Tc-Mp-M+M-Mp-Tc=,其中Tc为有司机室的拖车、Mp为有受电弓的动车、M为无受电弓的动车;=为全自动车钩、+为半自动车钩、-为半永久牵连杆。
列车由两个单元车组组成,每个单元车组由一辆拖车和两辆动车组成。
控制方式为车控(1C4M)即每辆Mp/M车上设有1台牵引逆变器VVVF,驱动4个异步牵引电动机工作。
列车采用架空接触网方式受电,额定电压DC1500V。
牵引系统采用VVVF交流传动技术,具有防滑、防空转功能。
每辆Tc车上设有1台辅助逆变器SIV,每个辅助逆变器的输出分两路,一路输出为380V、50HZ三相交流电,用于辅助交流设备的供电,另一路为110V直流,用于直流控制设备的供电及蓄电池充电。
图1 电气牵引系统框图图2 牵引传动系统二、电气牵引系统的功能牵引系统是地铁车辆的动力源,主要由VVVF逆变器和三相交流牵引电机组成。
深圳地铁5号线部分车辆采用南车株洲时代的VVVF逆变器-异步牵引电动机构成的交流传动系统;采用高性能的交流传动直接转矩控制策略,具有反应迅速、可靠的空转/滑行保护并优先使用电制动。
列车在AW2载荷工况下,在丧失1/4动力情况下,列车可以正常往返一个全程;在AW3载荷工况下,可适当降低列车运行速度。
列车在AW3载荷工况下,在丧失1/2动力情况下,能在正线35‰的坡道上起动,运行到下一站,清客后空车能运行至车辆段(AW0表示地铁车辆空载;AW1表示地铁车辆座客载荷;AW2表示地铁车辆定员载荷6人/㎡;AW3表示地铁车辆超员载荷9人/㎡)。
探讨对城轨牵引供电系统的分析

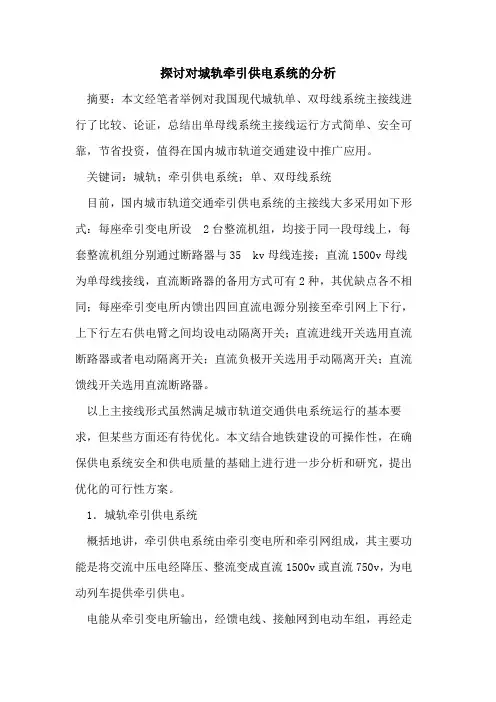

探讨对城轨牵引供电系统的分析摘要:本文经笔者举例对我国现代城轨单、双母线系统主接线进行了比较、论证,总结出单母线系统主接线运行方式简单、安全可靠,节省投资,值得在国内城市轨道交通建设中推广应用。
