砌体拉结筋及构造柱植筋施工方案
植筋专项施工方案
目录第一章、编制说明 (1)第二章、工程概况 (1)1、工程简介 (1)2、建筑设计概况 (1)3、砌体结构植筋部位及要求 (2)3.1 总体说明 (2)3.2 构造柱及边框 (2)3.3 填充墙拉结筋设置要求 (3)3.4 过梁、窗台压顶、现浇带设置要求 (4)4、其他需要植筋的部位及要求； (6)4.1 女儿墙 (6)4.2 结构底板 (6)4.3 其他非承包商原因造成的需要植筋的部位 (6)第三章、编制依据 (6)第四章、施工部署 (7)1、施工进度 (7)2、劳动组织 (7)3、施工准备 (7)3.1 材料准备： (7)第五章、施工工艺 (8)1、施工工艺流程 (8)2、施工要点 (8)2.1定位 (8)2.2钻孔 (8)2.3 清孔 (9)2.4 钢材除锈 (9)2.5 植筋胶配制 (10)2.6 植筋 (10)2.7 固化、保护 (11)2.8 检验 (11)2.9 其他注意事项 (11)第六章、施工质量保证措施 (12)第七章、工程验收资料 (12)第八章、施工安全措施 (13)第一章、编制说明由于本项目砌体结构施工过程中，构造柱、过梁和边框的纵筋，砌体墙拉结筋、压顶、门窗过梁、砼现浇带、屋面挡土板、车库地面等与原混凝土结构相连接采取后植筋锚固技术，特编制此方案。
化学植筋是一种钢筋混凝土结构改造技术，它是在原有结构需要改造的部位（梁、板、柱、墙等结构构件），按照设计计算的钢筋数量、规格，经过钻孔、清孔、注入植筋胶、载入钢筋的方法，实现结构的改造，使结构能按设计要求，承受在正常施工和使用时可能出现的各种荷载，在偶然事件发生时及发生后，仍能保持必要的整体稳定性。
第二章、工程概况工程简介序号项目内容1工程名称2建设单位3设计单位4监理单位5施工单位6勘察单位7建筑面积8工程地点建筑设计概况本项目场地内拟建9栋建筑，其中高层5栋（1号楼、2号楼、3号楼、4号楼、5号楼）、商业3栋（S1号楼、S2号楼、S3号楼）及地下车库1栋；占地面积26946.27㎡，总建筑面积97377.02㎡，其中地上建筑面积69372.11㎡，地下建筑面积28875.56㎡；建筑工程等级均为一级。
填充墙砌体拉结筋“植筋法”解析
填充墙砌体拉结筋“植筋法”解析一、工艺原理钢筋混凝土结构柱(墙)施工时不进行拉结筋或其埋件的预埋,在填充墙砌体砌筑前采用“植筋法”进行拉结筋的后植入(锚固)施工,在墙体拉结筋位置钻孔、注胶柱(墙设计(验收位,设计无要求时,孔深按≥15d考虑,一般采用100mm,孔径按d+2～4mm控制,一般采用10mm。
钻孔时要使用冲击钻垂直于结构表面均匀钻入,以便控制钻孔的垂直。
孔深用冲击钻上顶杆控制,如钻孔时遇到柱(墙)主筋,可把钻孔位置水平平移一个钢筋直径的位置,重新钻入,原钻出的未成型废孔用1:1水泥砂浆筋钻孔位置有可能重合,则需根据砌块模数适当调整箍筋或混凝土墙体水平筋,根据灰缝大小适当调整钻孔位置,废孔仍采用前面所述方法进行处理。
(3)清孔。
钻孔完成一个结构面后,可进行清孔操作。
清孔的目的是要吹清内粉尘,采用专用毛刷和吹风机(橡皮气囊、手推式气筒或手动、电动吹风机)配合进行。
清孔时用“四吹三刷”法,即先吹清孔浮尘,然后用专用毛刷清刷孔壁,清刷时毛刷在孔内抽拉转动,如此反复吹刷,清理干净孔内无法达到设计的粘结强度,影响拉结质量,清孔,设计,,出(约10秒种)。
(5)注胶。
根据产品说明书确定具体方法。
一般液体状胶可用手持式自动压力灌浆器进行注胶操作。
拉动拉杆,将配好的植筋胶拌合物吸入内囊,注胶时要注意排除钻孔内的空气,将注胶咀伸入钻好的植筋孔中约8cm左右,推动拉杆使胶料注入孔内,边推拉杆边向孔外拔灌浆器,直至灌浆器注胶咀抽出至离孔口1/3孔深(约3cm左右)时方可停止注胶,以植入拉结筋后胶液略有被挤出为度。
一次配好的植筋胶拌合物注胶完成后,应把套筒、弹簧、拉杆用丙酮清洗干净,以利再用。
“固立特拉结筋用植筋胶”不需用灌浆器注胶,只需将泡好的植筋胶放入待植筋孔内,剂量多少以钢筋植入时微有溢出为准。
(6)植筋。
植筋应在注胶完成后立即进行。
为保证胶体饱满,注胶完成后,将加工缓缓插分种和1筒、手动或电动吹风机)、铁桶或塑料桶(配胶容器),搅拌棒、手持式自动压力灌浆器、钢丝刷、脱籽棉球等。
砌体拉结筋及构造柱植筋方案
广西安业建筑工程有限责任公司桂平市旅游特色商品展示区（润景江都一期）5#、8#、9#、10#楼工程砌体拉结筋及构造柱植筋方案编制：审核：审批：编制单位（章）：编制时间：年月日目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (3)四、施工工艺及具体操作方法 (4)五、锚固质量检查及验收 (6)六、施工要点及注意事项 (7)七、施工过程中的成品保护 (8)八、施工进度保证措施 (8)一、编制依据1.1国家有关法律、法规、现行有关技术规范、规程及标准。
1.2国家及地方现行施工验收规范、操作规程、质量检验验收标准和安全检查标准。
1.3经审图机构审查合格的本工程全套施工图纸与设计文件。
1.4工程施工承包合同（包括补充协议、投标文件等）1.5本工程执行主要现行规范、规程和标准等：1、《混凝土结构加固技术规范》（GB50367-2013）2、《建设工程施工现场供用电安全规范》（GB50194-2014）3、《建筑工程施工质量验收统一标准》（GB50300-2013）4、《砌体工程质量验收规范》（GB50203-2011）5、《建筑结构荷载规范》（GB50009-2012）6、《混凝土结构后锚固技术规程》（JGJ145-2013）7、《施工现场临时用电安全技术规范》（JGJ46-2005）二、工程概况项目名称桂平市旅游特色商品展示区（润景江都一期）建设地点桂平市西山镇大起村建设规模1、一标段共有四栋塔楼和裙楼组成，塔楼地下一层，地上20层,总高64.8米。
裙楼地下一层，地上一层，地下一层层高6.1米，部分6.8米和7.7米；塔楼首层4.8米，标准层高2.9米，总建筑面积55346.37平方米。
基础形式均为独立基础，持力层为石灰岩（破碎），塔楼设计等级为乙级，裙楼设计等级为丙级。
塔楼：剪力墙结构；裙楼和地下室：框架结构；建筑结构安全等级为二级，结构设计使用年限50年，建筑抗震设防类别为标准设防（丙）类，地基基础设计等级为乙级。
砌体拉结筋及构造柱植筋技术要求
砌体拉结筋及构造柱植筋技术要求7、砌体拉结筋及构造柱植筋技术要求本工程住宅外墙和内墙为200厚采用烧结页岩多孔砖，轴线居中，其余内墙为100/200厚页岩空心砖，砌体转角部位及砌体长度≥4米设构造柱，端柱构造柱和约束边柱构造柱。
为方便施工，本工程砌体拉结筋计划在做完主体框架后，砌筑填充墙时，所有框架柱、剪力墙与填充墙交接处均采用化学锚固植筋。
植筋深度不小于80mm，预留长度1000mm，与砌体墙身通长筋搭接长度不小于48d 且不小于300mm。
同时，构造柱柱预埋钢筋漏埋或严重偏位时，也采取化学锚固植方法进行处理。
本植筋方案主要是针对上述两种情况进行编制，若其他构件发生严重偏位则可按各单位要求采取此种方法进行处理。
构造柱楼平面采用预埋，顶部采用植筋（因各楼层局部变化太大无法确定顶部位置），内墙构造柱主筋采用12，外墙构造柱主筋采用14。
7.1、施工准备二次结构植筋正式施工前需作如下准备工作:（1）主体分部中承重结构已施工完毕，已经有关部门验收合格。
（2）场地清理:植筋作业、材料配制作业必须先清理好现场上的障碍物，并搭设操作平台。
（3）搭设操作平台:根据植筋的类别、位置、标高和现场的实际条件，支搭适用、安全的脚手架或平台。
脚手架和平台必须稳定牢固，并安装护身栏和踢脚板等安全防护装置。
（4）电力和照明设备安装:绝缘动力电线与电源可靠连接，并通过架设和支架引入作业区内与电闸箱相联。
电源闸箱与操作平台作业工人的直线距离，应满足电工设备的安全距离要求。
现场照明设备，应满足正常作业时的可视亮度和照度要求(包括通道区段的照明要求)。
（5）定位、放线和检查:按照施工图和施工组织设计的要求，放线、定位，确定植筋的准确位置。
（6）建筑材料进场后，进行各项材料的报验和检验，并在施工前实施。
四、施工工艺及具体操作方法7.2施工要求:（1）植筋深度≥80mm，植筋最小锚固长度1取10d、 100mm。
植筋锚固深度范围内横向钢筋不少于2根时，植筋与混凝土边缘距离不小于50mm，植筋间距不小于5d。
植筋施工方案
植筋专项施工方案工程名称:成都圣恩生物科技有限公司生产车间改造总(承)包单位:四川竞辉建工有限责任公司建设单位:成都圣恩生物科技有限公司监理单位:编制：审核：审批：二0一六年六月1、编制说明：由于本工程结构比较复杂，为了降低施工难度，有效保证混凝土墙柱拆模后的尺寸和观感质量，砖墙拉结筋及构造柱主筋采用后植筋施工方法，即在钢筋混凝土结构上钻出孔洞，注入锚固胶，植入钢筋，待其固化后进行下道工序。
植筋胶采用安固牌植筋胶。
根据要求，本工程填充墙砌筑按照图集《框架轻质填充墙构造图集》西南05G701（四）抗震设防烈度7°要求执行，其中转角处水平拉结措施详西南05G701（四）第29页。
1.编制依据a.成都市温江区海峡工业园内成都圣恩生物科技有限公司生产车间改造项目设计文件；b.参考：《凝土结构加固设计规范》GB50367-2006（第12章植筋技术）。
2.植筋锚固计算2.1.填充墙拉结筋植筋：采用A6.5拉结筋，钢筋锚固长度：max[10d；100mm]= max[65；100mm]，【取l d为100mm】2.2.构造柱植筋计算：采用A10主筋，钢筋锚固长度：max[10d；100mm]= max[100；100mm]，【取l d为100mm】2.3.现浇过梁植筋计算：根据设计图纸要求，过梁砼强度等级为C25混凝土，主筋为 14。
按受拉钢筋考虑锚固：N b t=f y·A s=310×153.86/1000=47.7KNl s =0.2·αspt·d·ƒy/ƒbd=0.2×1.0×14×310/3.6=241mm植筋锚固深度设计值计算：根据公式：l d≥ψNψae l s得：l d≥（1.0×1.1×1.0）×1.0×241=265mm 【取l d为265mm】2.4.其它：2.4.1.B16植筋计算：N b t=f y·A s=310×200.96/1000=62.30KNl s =0.2·αspt·d·ƒy/ƒbd=0.2×1.0×16×310/3.6=276mm植筋锚固深度设计值计算：根据公式：l d≥ψNψae l s得：l d≥（1.0×1.1×1.0）×1.0×276=304mm 【取l d为304mm】2.4.2.B18植筋计算：N b t=f y·A s=310×254.34/1000=78.85KNl s =0.2·αspt·d·ƒy/ƒbd=0.2×1.0×18×310/3.6=310mm植筋锚固深度设计值计算：根据公式：l d≥ψNψae l s得：l d≥（1.0×1.1×1.0）×1.0×310=341mm 【取l d为341mm】2.4.3.B20植筋计算：N b t=f y·A s=310×314/1000=97.34KNl s =0.2·αspt·d·ƒy/ƒbd=0.2×1.0×20×310/3.6=344mm植筋锚固深度设计值计算：根据公式：l d≥ψNψae l s得：l d≥（1.0×1.1×1.0）×1.0×344=378mm 【取l d为378mm】3.施工方法：施工准备→钻孔定位放线→钻孔→清孔→验孔→填锚固胶→植入钢筋→植筋校正→固化保护。

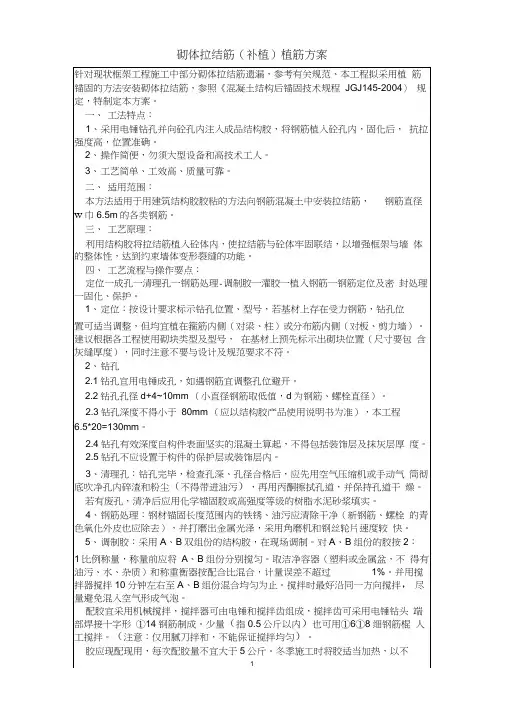

框架结构砌体拉结筋植筋方案
2.1钻孔宜用电锤成孔，如遇钢筋宜调整孔位避开。
2.2钻孔孔径d+4~10mm（小直径钢筋取低值，d为钢筋、螺栓直径）。
2.3钻孔深度不得小于80mm（应以结构胶产品使用说明书为准），本工程6.5*20=130mm。
2.4钻孔有效深度自构件表面坚实的混凝土算起，不得包括装饰层及抹灰层厚 度。
倒垂孔植筋请选用高触变型植筋胶，该胶不流淌，可成团塞、捣入孔。
7、植入钢筋：灌胶完成后迅速植入钢筋。采用旋转法将钢筋பைடு நூலகம்螺栓边旋转边 插入至孔底，在插入的同时按住密圭寸油毡，防止胶液流出。
8钢筋定位及密封处理：钢筋在植入的过程中位置会有所偏转，胶液也会有 流淌，批量植筋完成后应进行检查，将流淌的胶重新填回，同时对偏转的钢筋进 行定位处理，胶固化后再进行钢筋的定位处理。
5、调制胶：采用A、B双组份的结构胶，在现场调制。对A、B组份的胶按2：
1比例称量，称量前应将A、B组份分别搅匀。取洁净容器（塑料或金属盆，不 得有油污、水、杂质）和称重衡器按配合比混合，计量误差不超过1%。并用搅
拌器搅拌10分钟左右至A、B组份混合均匀为止。搅拌时最好沿同一方向搅拌，尽量避免混入空气形成气泡。
3、锚固区基材混凝土强度应满足设计要求，表面应坚实、平整，不应有起砂、 起壳、蜂窝、麻面、油污等影响锚固承载力现象。
4、钻孔内尘屑是否清净、钢筋、螺栓是否除锈、胶配比是否准确、是否搅拌 均匀、孔内胶是否密实决定了锚固效果的好坏。
5、结构胶每次使用前检查包装桶内胶有无沉淀是良好的习惯，若有沉淀，用 细棍重新搅拌均匀即可。
配胶宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头 端部焊接十字形 ①14钢筋制成。少量（指0.5公斤以内）也可用①6①8细钢筋棍 人工搅拌。（注意：仅用腻刀拌和，不能保证搅拌均匀）。
墙体拉结筋植筋施工工法
墙体拉结筋植筋施工工法一、工法介绍框架结构和剪力墙结构工程墙或柱间的后砌墙的拉结筋，一直以来沿用在结构工程施工时予埋钢筋或型钢埋件，在结构模板拆除后将钢筋埋件剔凿出来，焊接拉结筋再砌砖墙，特别是予埋拉结筋，由于尺寸（间距）难以控制以及钢筋埋在砼中剔凿费工，造成拉结筋无法水平砌筑于砌体之中，拉结作用降低。
采用墙体拉结筋植筋法，其操作原理即在已拆摸的结构上，用冲击电钻直接钻孔注入AC或JGV型建筑结构粘合剂，将拉结筋种植于结构之上，它能有效地克服剔凿困难，钢筋间距难以控制的难题，省时省工省料，提高工作效率和墙体钢筋的受力性能。
二、施工准备1、材料准备购入AC、JGV结构胶。
其技术参数见下表：AC、JGN粘合剂的特点：A、高能复发性、不流淌、不沉淀、用量小B、可在潮湿的砼表面使用C、在高湿度的条件下也可以固化D、施工工艺简单，施工期短E、植筋效果可靠F、不易燃，毒性小2、工具准备搅拌用的容器、灰刀、计量器、冲击电钻、刷子、气泵或吸气管等。
3、作业条件准备结构模板已经拆模并清理干净。
三、操作工艺流程画线→成孔→清孔→钢筋处理→配胶→填胶→植筋→清场1、画线在已拆除模板的结构墙或柱上，按照墙体尺寸和钢筋设计间距（通常为500mm）画出需要植筋的位置。
2、成孔按照设计要求钻取植筋孔，深度一般为所植筋直径的15倍，但不小于100mm，孔径应大于钢筋直径的4~6mm（Φ6钢筋可用10mm钻头钻孔）。
由于成孔时，水平垂直方向均可能有结构钢筋，可稍将成孔位置位移一个钢筋直径即可得到保证。
3、清孔用钢丝刷、气泵、棉丝等工具清除孔内粉末、泥灰。
4、钢筋处理按照图纸设计的钢筋长度+端部弯勾部分+伸入孔内尺寸进行下料，伸入孔内部分必须干净无锈蚀、无污染。
5、配胶该结构胶由两种组分组成，把甲乙组分分别搅拌，按照4：1重量比例倒入容器中，搅拌均匀呈灰色。
根据施工温度以及被植筋数量调配胶量，每次考虑在20分钟内能用完，不可多搅，以防在规定时间内用不完造成浪费。
植筋施工工艺
植筋施工工艺第一节植筋概况本工程墙体拉结筋、水平系梁以及门窗过梁支座长度不足时的纵筋与结构柱、剪力墙的交接处，构造柱纵向主筋与梁板的连接处都进行植筋处理，植筋规格与纵向主筋一致。
1、根据施工图纸要求，本工程后砌填充墙全高设26拉结，墙厚大于240mm时设置36拉结筋沿墙全长贯通设置。
植筋数量和规格按拉结筋设置要求。
2、构造柱纵向主筋规格为412，植筋规格与纵向主筋规格一致。
3、圈梁、部分伸入墙体长度不满足要求的门过梁和窗台板纵向主筋采用植筋的方式与框架柱、剪力墙进行连接。
植筋规格与纵向主筋规格一致。
第二节施工准备1、技术准备：（1）编写分部施工细则,对施工班组长及工人进行进场前技术交底,考核工人施工技术水平。
（2）安排组织现场管理网络，分清各级管理人员责任范围，以便今后更好的服务于施工。
（3）组织相应的机械设备进行检修，为施工做淮备。
（4）对现场进行勘察。
确定有关施工细节。
（5）现场清理排除不安全因素。
（6）提交相关资料，报业主及监理部门审核。
2、材料准备：（1）结构胶：采用HF-3型植筋型锚固树脂胶（A级）。
结构胶必须有合格证和材料检验报告，经监理公司审批后方可使用。
（2）钢筋：采用热轧带肋钢筋应符合现行国家标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB/T1499.2-2018的规定，热轧光圆钢筋应符合现行国家标准的规定，钢筋进场时，表面或每捆（盘）钢筋均应有标志，并应按炉罐（批）号及直径（d）分批检验。
检验内容包括查对标志、外观检查，并按现行国家标准的规定抽取试样作力学性能试验，其质量必须符合有关标准的规定后方可使用。
3、施工机具：第三节施工工艺1、施工工艺流程：定位放线→清理基层→钢筋下料→钢筋处理→选择机具→安装设备→开孔→清孔→孔烘干→结构胶调制→灌胶→锚筋→固化养护→验收。
2、施工方法：（1）拉结筋布置：后砌填充墙与柱或剪力墙连接时，填充墙应沿高度每600mm设26拉筋（墙厚大于240mm时为36）。
砌体结构植筋专项方案
一、前言为保证填充墙拉结筋的施工质量，采用植筋法进行填充墙拉结筋的施工。
植筋法具有定位准确、方便墙体砌筑、施工操作简便、拉结质量可靠、速度快、效率高等优点。
二、编制依据1. 《混凝土结构加固技术规范》（CECS 25:90）2. 《混凝土结构后锚固技术规程》（JGJ 145-2004）3. 设计图纸三、技术特点1. 植筋法施工填充墙拉结筋，定位准确，方便墙体砌筑。
2. 不直接预埋拉结筋，也不需事先在钢筋混凝土结构柱（墙）中设置埋件，可以按砌块模数进行位置设置。
3. 避免了因混凝土施工时振捣等原因造成的预埋埋件位置不准确、拉结筋施工时剔凿过深或面积过大等问题。
4. 不用为寻找焊接拉结筋的埋件而剔凿混凝土，保证混凝土结构表面观感质量，做到文明施工。
5. 施工操作简便，拉结质量可靠，速度快、效率高；应用这种方法，可以简化施工工序，减轻工人的劳动强度。
四、工艺流程及施工操作要点1. 钻孔施工前，清理结构面，放线标明钢筋锚固点的钻孔位置，钻孔位置标明后由现场负责人验线。
2. 采用电锤钻孔，孔径及孔深严格按设计要求施工，钻孔时要尽量避开原结构钢筋。
3. 钻孔完成后，清理孔周围灰尘，用气泵、毛刷清孔，清孔过程中做到三吹两刷，即吹孔三次、清刷两次，清刷完毕后，用棉丝沾丙酮，清刷孔洞内壁，使孔洞内达到清洁干燥。
4. 清孔工作完成后，现场负责人检查，现场质检员复检，填写《隐检记录单》，请监理验收。
5. 锚固用钢筋必须做好除锈清理，除锈长度大于锚固长度5左右，锚固用钢筋的型号、规格要严格按图纸设计要求选用。
6. 用钢丝刷将除锈清理长度范围内的钢筋表面打磨出光泽，植筋前再将钢筋打磨好的部分用棉丝沾丙酮擦拭干净。
7. 将所有处理完的钢筋码放整齐，现场负责人检查清理工作，请监理验收。
8. 将植筋胶药剂管置入套筒，旋上混合器，然后将套筒置入打胶枪内，扣动扳击，第一、二次挤出来的药剂不要使用，将胶枪上的混合喷头伸进孔的底部，扣动扳击，且每一次扣动扳击感觉有明显压力后。
填充墙砌体拉结筋植筋法施工工法
填充墙砌体拉结筋植筋法施工工法概述填充墙砌体拉结筋植筋法，是一种常用于建筑砌体结构中的施工工法。
通过拉结筋和植筋的方法，提高砌体结构的抗震性能和整体强度。
本文将详细介绍该施工工法的步骤、材料和注意事项等内容。
一、施工步骤1. 砌墙准备：首先，根据设计要求对施工现场进行准备。
清理施工区域，确保基础平整稳固。
将水平线和垂直线测出，并在墙体上进行标记。
2. 钢筋预埋：在砌墙的位置上预留横向和纵向的钢筋筋距孔，并根据设计要求，选择适当的拉结筋和植筋。
然后，将钢筋按要求埋入墙体中。
3. 砌筑砌体：按照砌墙的标准施工工艺，将砖块或其他砌体材料一层一层地砌起来。
在砌筑过程中，要注意保持墙体的垂直和水平，确保砌体的质量。
4. 拉结筋：在砌墙完成后，开始拉结筋。
首先，在墙体表面钻孔，并将拉结筋穿过孔洞，确保拉结筋延伸到另一侧的墙体上。
根据设计要求，使用螺栓或其他连接件固定拉结筋。
5. 植筋：在拉结筋固定后，进行植筋。
将植筋设备安装在墙体上，并按照设计要求将植筋与拉结筋连接起来。
植筋要保证与拉结筋的连接牢固可靠，提高整体结构的抗震能力。
6. 后续施工：拉结筋和植筋完成后，根据需要进行后续施工。
例如，在墙体表面进行抹灰、涂料或其他装饰材料的施工。
二、材料准备1. 砌体材料：根据设计要求，选择适当的砖块或其他砌体材料。
确保砌体材料的质量良好，符合相关的标准。
2. 钢筋材料：选择适当的钢筋材料，例如螺纹钢筋等。
根据设计要求，选择适当规格和长度的钢筋。
3. 拉结筋和植筋材料：选择适当的拉结筋和植筋材料。
确保材料的质量可靠，具备良好的抗拉性能和耐腐蚀性能。
4. 植筋设备：选择适当的植筋设备，例如植筋机。
确保设备的质量可靠，能够满足植筋的施工要求。
三、注意事项1. 严格按照设计要求进行施工，确保砌体结构的质量和安全性。
2. 施工过程中，要保持墙体的垂直和水平，确保砌体的整体质量。
3. 在拉结筋和植筋的过程中，要保证连接的牢固性和可靠性，以提高整体结构的抗震能力。
植筋法拉结构造施工
植筋法拉结构造施工
构造柱、抱框、水平系梁、墙体拉结筋等与主体结构的拉结采用植筋时做法如下:
由植筋单位提供相关技术文件及施工现场的技术指导工作，材料选用采用JCT-1型植筋胶或JCT-5型注射式植筋胶，或JGN型植筋结构胶，并配备钻孔机械、清孔工具等。
植筋的施工温度范围：-150C～500C，本工程结构混凝土强度等级为C30，主要植筋规格为φ6.5、φ10、Φ12。
植筋胶力学性能及植筋主要技术参数如下表：
植筋胶力学性能一览表
JCT植筋技术参数一览表
JGN植筋技术参数一览表
主要施工方法:
钻孔：锚固钢筋时，在基材上用电锤或其它钻孔设备钻出符合要求的孔径。
清孔：孔内粉尘用毛刷或风机反复清刷至少三遍以上。
注胶：将植筋胶中的A料、B料进行充分混合（100：1～100：2），放入孔内，胶量应满足钢筋插入后孔内胶体填充饱满。
植筋：将钢筋插入孔内（可用旋转或冲的方法），在胶固化前禁止扰动钢筋，以免影响锚固效果。
可操作时间：10～120min。
墙拉筋、构造柱钢筋植筋技术交底
墙拉筋、结构柱钢筋植筋技术交底披露内容：本工程墙体拉筋、构造柱纵筋采用植筋法，拉结筋采用φ6钢筋，拉结筋间距应沿框架柱全高每隔500~600mm设2φ6拉筋，拉筋伸入墙内的长度应沿墙全长贯通。
如图14.2（a）(b)所示。
填充墙长度＞5m 时，应在墙长度方向中部设置构造柱：构造柱截面尺寸为：墙厚×墙厚；构造柱配筋为：4φ10, φ6@200,其他特殊部位构造柱参照图纸。
一、施工准备钢筋已根据图纸准备好，其它材料准备齐全。
电钻准备就绪二、钢筋种植施工工艺：地方→钻孔→锚固剂的制备→植筋→养护和养护→测验1、地方按设计要求由放线人员标示植筋进行放线地方，构造柱钢筋上下对齐。
2、根据以下尺寸，在植筋位置用电钻钻孔：钻孔直径d+（4~6mm），小直径钢筋取低值，钻孔深度为15d，锚固力即大于钢筋屈服值。
3、清孔钻孔完毕，检查孔深、孔径合格后，将粉末用小喷壶喷出并预湿，直到孔内无灰尘，确认无误，报项目部质检员进行验收，验收合格后方可进行下道工序。
4、锚固剂的制备将锚固剂放置在碗或其他容器中，按固化剂上标示比例加入固化剂，搅拌均匀。
5、植筋施工人员戴好线手套或皮手套，将配置的锚固剂放入PVC塑料管内填入孔内，填充孔并将钢筋插入所需深度后，插入钢筋，减少浆体溢出，使孔内压实。
6、养护和养护结构胶在常温下2天即可，锚固力大于钢筋屈服值，植筋后不得干扰钢筋或悬挂重物。
7、测验测验采用千斤顶，锚具，反力架系统做拉拔实验，一般情况下，加载至钢筋强度的标准值，检测结果较直观、可靠、简便。
三、成品保护在植筋过程中，钢筋植入2在几个小时内，任何人都不允许踩到它，悬挂重物等。
锚固剂在搅拌2小时后如无用完已成废料，不能再使用。
四、安全环保措施操作人员进行高空、电气作业及使用机械设备，除遵守国家、部、除省市相关安全操作规程外，尚需注意：1、操作人员必须经过专业培训，了解结构橡胶锚的操作程序；2、操作员必须根据工作环境穿戴防护装备，如安全帽、安全带、绝缘手套、绝缘鞋等，并集中精力操作；3、电器设备及架设应符合安全用电规定，应有接零或接地触电保护装置，严禁零线与相线搞混，避免相线与结构钢筋连接引起触电；4、结构胶、丙酮等物应稳保管，并有防水、防爆措施，容器清洗后的残渣倾倒，应按指定地点集中处理；5、操作环境应通风，有足够的照明度。
墙体工程墙体拉结筋做法
墙体工程墙体拉结筋做法
本工程的砌体墙与构造柱、框架柱、剪力墙等要形成有效拉结，蒸压加气混凝土砌块可采用植筋拉结或L型专用连接件连接。
植筋拉结
(1) 植筋工具
植筋需采用专用设备，包括钻机、钻头、清孔刷、吹风筒（或吹风机）、注射器等，以保证质量。
(2) 植筋施工方法
钻孔→清孔→填胶粘剂→植筋→凝胶
1) 钻孔使用配套冲击电钻，钻孔时，孔洞间距及孔深度应满足要求；
2) 清孔时，先用吹气泵清除孔洞内粉尘等，再用清孔刷清孔，注意不能用水冲洗；
3) 使用植筋注射器从孔底向外均匀的把适量的胶粘剂填入孔内，注意勿将空气封入孔内；
4) 按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，胶粘剂溢出；
5) 将钢筋外露端固定在模架上，使其不受外力，直至凝结，并有专人进行保护；
(3) 注意事项
1)蒸压加气混凝土砌块填充墙植筋间距不大于600mm，植筋间距应符合砌块模数；
2) 植筋深度：15d；
3) 必须现场经过拉拔试验合格后方可大面积施工。
4) 沿框架柱或剪力墙全高设置2Ф6（墙厚大于240mm时为3Ф6）拉结筋在抗震去沿墙全长贯通设置，其余区域一般要根据实际情况去设置，比较长的墙都是按露出1000mm，有的只是很短墙垛，就按照墙垛的长度来下料，最好露出的部分要比墙垛短20mm，末端弯钩50mm。
5) 薄灰法施工的蒸压加气混凝土砌块砌体采用植筋拉结时，拉结筋应放在砌块表面设置的沟槽内。
植筋-专项施工方案
植筋-专项施工方案植筋：植筋是指建筑工程化学法植筋胶植筋，简称植筋，又叫种筋，是建筑结构抗震加固工程上的一种钢筋后锚固利用结构胶锁键握紧力作用的连接技术，是结构植筋加固与重型荷载紧固应用的最佳选择。
一、准备工作1.1、植筋内容工程后砌墙与主体结构的拉结筋采用二次植入方式。
钢筋规格为φ6。
其它部位和钢筋规格需植筋时由现场确定，施工方法执行本方案。
12、施工准备1）由技术负责人编制可行的施工方案。
2）对作业人员进行技术交底。
3）对各楼层部位进行放线，在需要植筋的部位做好标记。
4）植筋胶的选用：采用特定植筋锚固胶。
5）组织植筋胶的进场和验收。
由专人负责拉结钢筋的植筋工作。
二、工艺流程1、植筋工艺流程如下所示：放线---钻空---清空---验空---注胶---植筋---固化养护（1）、放线：必须按照图纸要求的钢筋间距、位置放线、但由于为避开原钢筋砼结构层内钢筋相碰，容许微量移位，甲乙双方有关人员现场视具体情况商定。
（2）、钻空：由专业人员接通电源，检查、调试机具；选用埋筋相匹的钻头进行钻孔，其孔径应大于埋筋直径2—4mm，孔深应为埋筋直径15D。
（3）、清孔：用电吹风机配用塑料管吹净孔内粉尘。
（4）、验孔：必须由甲方或工长自检合格后方可进行下道工序施工。
（5）、注胶：根据所需用量现场提取A、B料，按照一定比例充分搅拌，混合均匀后注入孔内，以孔内盛满即可。
（6）、植筋：将钢筋埋植部分清除锈污，迅速植入孔内慢慢单向旋入（不可中途逆向反转）直至埋件伸入孔洞底壁即可。
（7）、固结养护：固结期间勿震动埋筋，待完全固结后方可进行下道工序施工。
三、主要参数各规格型号主要参数注：1）以上钻孔深度按15d计，如条件所限，最小不得小于10d。
四、施工工艺和步骤1、需植筋的部位画出标记。
2、在植筋部位进行钻孔。
钻孔的深度和孔径应满足要求，参见上表。
3、用毛刷、清孔风机或水对孔内粉尘清洗至干净。
4、植筋胶进场，并进行检查验收。
