温度指示调节仪试题

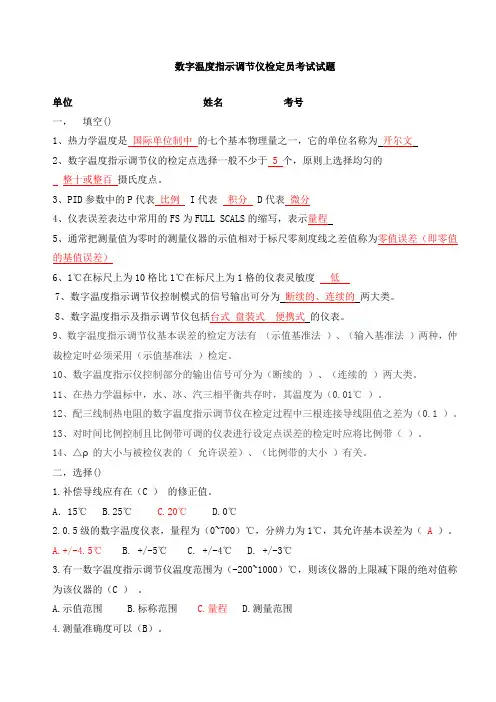

数字温度指示调节仪检定员考试试题

单位姓名考号

一，填空(每题2分)

1、热力学温度是的七个基本物理量之一，它的单位名称为

2、数字温度指示调节仪的检定点选择一般不少于个，原则上选择均匀的

摄氏度点。

3、PID参数中的P代表 I代表D代表

4、仪表误差表达中常用的FS为FULL SCALS的缩写，表示

5、通常把测量值为零时的测量仪器的示值相对于标尺零刻度线之差值称为

6、1℃在标尺上为10格比1℃在标尺上为1格的仪表灵敏度

7、数字温度指示调节仪控制模式的信号输出可分为和两

大类。

8、数字温度指示及指示调节仪包括、、的仪表。二，选择(每题2分)

1.补偿导线应有在（）的修正值。

A．15℃ B.25℃ C.20℃ D.0℃

2.0.5级的数字温度仪表，量程为（0~700）℃，分辨力为1℃，其允许基本误差

为（）。

A.+/-4.5℃

B. +/-5℃

C. +/-4℃

D. +/-3℃

3.有一数字温度指示调节仪温度范围为（-200~1000）℃，则该仪器的上限减下

限的绝对值称为该仪器的（）。

A.示值范围

B.标称范围

C.量程

D.测量范围

4.测量准确度可以（）。

A.定量描述测量结果的准确度

B.定性描述测量结果的准确度

C.定量说明测量结果与已知参考量的一致程度

D.描述测量结果的分散性

5.测量误差按性质分类可以分为系统误差与（）。

A.引用误差

B.随机误差

C.测量误差

D.测量不确定度

三、名词解释(每题10分)

1、设定点偏差：

2、标称电量值：

3、比例带：

4、静差：

四、计算题(每题20分)

有一分度号为K，量程为0-600℃的动圈仪表，现改为0-1100℃的量程，已知RD=80ΩRt=68Ω,Rb1=50Ω,Rs=200Ω,R0=15Ω,Eq(600,0)=24.902mV,

E(1100,0)=45.108mV。求量程电阻。

一、1 国际单位制中开尔文

2 5整十或整百

3 比例积分微分

4 量程

5 零值误差（即零值的基值误差）

6 低

7 断续的、连续的

8 台式盘装式便携式

二、选择1.C 2.A 3.C 4.B 5.B

三、1、输出变量按规定的要求输出时，测得的输入信号所对应的温度

值与指示相应设定值时输入信号所对应的温度值之差值，即仪表所指示的被控变量示值与设定值之差值。

2、热电偶（或热电阻）分度表中各温度点所对应的热电势）值

3、又称比例范围，具有比例作用的仪表，以百分数表示的相应输入量程的输入变量变化与相应输出量程的输出变量变化之比。

4、比例积分微分控制的仪表，输出在稳态时输入的温度值与设定值之差值

四、解：因为I=E1/（RD+RS+RT//Rb1+R0）=24.902/[80+200+(68×50)/(68+50)+15]

=0.077(mA)

所以RS=E2/I-Rb-Rt//Rb1-R0=45.108/0.077-80-68×50/68+50-15=462(Ω)
