(完整版)机械原理课程设计牛头刨床(完整图纸)
机械原理课程设计——牛头刨床
机械能变化曲线：
飞轮设计：
Ｖ
A4
＝
A2 A4 A2
速度图解法：
V1A+V12=V 2A VF+VFB=V 2B V2B=βV 2A Β为常数比
加速度图解分析： a4An+a4Ar+a24Ar+ak24A =a2A 大小 方向
a4b+aF4Br=aF a4A=βV 4B
进给凸轮机构设计
主体机构设计
牛头刨床主体机构
主体结构设计
设计要求
（1）刨刀工作行程要求速度比较平稳，空回行程时 刨刀快速退回，机构行程速比系数在1.4左右。 （2）刨刀行程H=300mm或H=150mm。曲柄转速、 切削力、许用传动角等见表1，每人选取其中一组数据。 （3）切削力P大小及变化规律如图1所示，在切削行 程的两端留出一点空程。具体数据如下：
主体机构
电机转速n(r/mi n)
切削力P(N)
75
许用传动角[γ]
H=150mm
4500N
45°
刨刀行程：H=150 速比系数：K=1.4
主体机构（方案一）
方案一： 摆动导杆机构与摇杆滑块机构组合机构
机构简图：
计算机构的自由度 F=3×5－2×7=1
主体机构（方案一）
机构尺寸的计算：
在满足压力角条件确定基圆半径，摆杆中心间的中心距。
• 推程许用压力角为[α]= 38°； • 回程许用压力角为[α’]= 65°； • 试凑法：对照摆杆长度为L，赋值基圆半径， 中心距a=90,r0=50;经试验符合要求
滚子半径rf：rf<ρ mi n －3（mm）及rf<0.8ρ mi n（mm） 方法1用图解法确定凸轮理论廓线上某点A的曲率半径R： 以A点位圆心,任选较小的半径r 作圆交于廓线上，在圆A 两边分别以理论廓线上的B、C为圆心，以同样的半径r 画圆，三个小圆分别交于E、F、H、M四个点处。过E、 F H、M O点 O点近似为凸轮廓线上A OA。并且曲率中心肯定在曲线过A 点的法线上。可以通 过法线与直线EF或HM的交点求曲率中心。
机械原理课程设计——牛头刨床
对于滑块中心D 点分析
Page 15
对摇杆进行分析
十二、飞轮转动惯量的计算
计算阻力距 确定等效力矩 确定最大盈亏功 估算飞轮转动惯量
Wmax 900 Wmax JF 2 2 2 213.7kg m2 (1 [ ]) π n1 [ ]
Page 16
Page
12
九、主机构尺度综合及运动特性评定
机构位置划分图
以 7号和 14 号位置 作运动分析
Page
13
十、电动机功率与型号的确定
电动机的选择 传动比分配与 减速机构设计 工作台进给方案
Page 14
确定电动机功率
总传动比 采用展开式二级圆柱齿轮减速器
工作台横向进给运动 工作台垂直进给运动
十一、主机构受力分析
Page
3
三、三维模型示意图
ቤተ መጻሕፍቲ ባይዱ三维模型示意图
Page 4
四、设计内容
课题：牛头刨床
1．对导杆机构进行运动分析 设 计 内 容 2．对导杆机构进行动态静力分析
3. 用UG模拟仿真运动校核机构运动分析和动态静 力分析结果
4. 确定电动机功率与型号 5. 减速装置的设计
Page 5
五、机构方案的初步确定
方案一
方案三
方案二
Page 6
五、机构方案的初步确定
功能要求
方 案 对 比
可动性
传递性能 动力性能 制造工艺及经济性
Page
7
六、对方案二的性能分析
（1）机械功能分析
杆1、2、3、6为曲柄摇杆，曲柄1为原动件，作 周期往复运动，使滑块同时周期往复运动，带动导 杆摆动，从而使得滑块4上下往复运动带动刨刀在 水平轨道上来回运动。 其中，刨刀向左为工作行程，速度平稳，运动行 程大；向右为工作回程，速度快，具有快速返回的 特性。

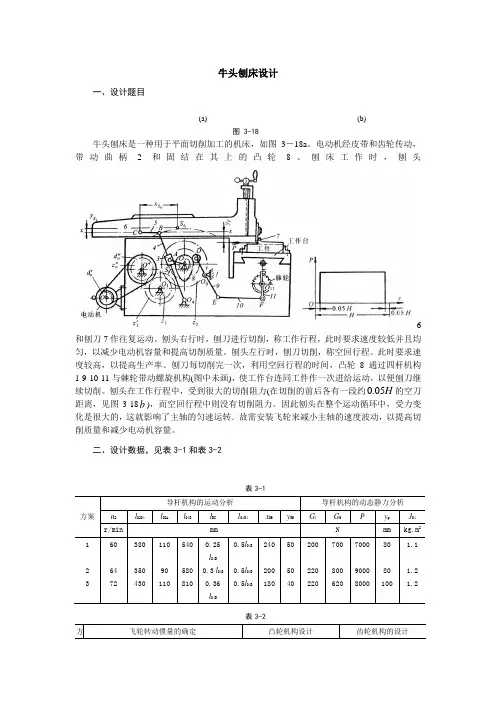

(完整版)机械原理牛头刨床设计
牛头刨床设计一、设计题目(a) (b)图 3-18牛头刨床是一种用于平面切削加工的机床，如图3－18a 。
电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。
刨床工作时，刨头6和刨刀7作往复运动。
刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量。
刨头左行时，刨刀切削，称空回行程。
此时要求速度较高，以提高生产率。
刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构(图中未画)，使工作台连同工件作一次进给运动，以便刨刀继续切削。
刨头在工作行程中，受到很大的切削阻力(在切削的前后各有一段约H 05.0的空刀距离，见图3-18b )，而空回行程中则没有切削阻力。
因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转．故需安装飞轮来减小主轴的速度波动，以提高切削质量和减少电动机容量。
二、设计数据，见表3-1和表3-2表3-1方案导杆机构的运动分析导杆机构的动态静力分析n 2 l O2O4l O2Al O4Bl BC l O4S4x S6y S6G 4G 6 Py p J S4 r/min mm N mm kg.m 21 60 380 110 5400.25 l O4B0.5l O4B 240502007007000 801.12 64 350 90 580 0.3 l O4B 0.5l O4B 200 50 220 800 9000 80 1.2 3724301108100.36 l O4B0.5l O4B 1804022062080001001.2表3-2方飞轮转动惯量的确定凸轮机构设计齿轮机构的设计案δn O’z1zO’z1’J O2J O1J O"J O’ψmaxl O9D[α]ФФsФ’d O’d O"m12m O"1’αr/minKg.m2o mm o mm o1 0.15 1441240.50.30.20.215 12547517510306 3.5 22 0.15 144131640.50.40.250.215 1353871710306 4 23 0.16 144151950.50.30.20.215 13427516510306 3.5 2三、方案设计及讨论牛头刨床的主传动机构的原动件是曲柄；从动件为刨头(滑块),行程中有急回特性；机构应有较好的动力特性。
机械原理课程设计牛头刨床PPT课件
机械原理课程设计指导
P12 P13 P14 P23 P24 P34
第5页/共35页
机械原理课程设计指导
P12 P13 P14 P23 P24 P34
第6页/共35页
机械原理课程设计指导
P12 P13 P14 P23 P24 P34
第7页/共35页
机械原理课程设计指导
一、课程设计的目的与任务
第14页/共35页
3号坐标图纸
机械原理课程设计指导
第15页/共35页
机械原理课程设计指导
5、凸轮设计 确定凸轮机构的基本尺寸，选 取滚子半径，画出凸轮实际廓线。
根据摆杆加速度线图，作出摆杆位移线图，先 作出盘形凸轮的理论廓线，然后选择滚子半径，作 出实际轮廓廓线。（2号或3号图纸，参见图例）
6、齿轮设计 计算齿轮z2齿数，齿轮副变位 系数及齿轮各部分尺寸。
计划时间 （天） 0.5
2
2
第18页/共35页
机械原理课程设计指导
飞轮设 1.用惯性力法确定安装在轴O2上的飞
计
轮转动惯量JF。
1
凸轮机 1.确定凸轮机构的基本尺寸；
构设计 2.选取滚子半径；
1.5
3.画出凸轮实际廓线。
齿轮机 1.计算齿轮2的齿数；
构设计 2.选择齿轮副的变位系数；
1
3.计算齿轮传动的各部分尺寸。
注意：等效阻抗力矩和等效驱动力矩是计算出来的， 不是从图上量出来的。先计算数据，后按一定的比 例作图。每项数据保留小数点后二位数！
第22页/共35页
机械原理课程设计指导
牛
头
刨
牛床头刨床是一种靠刀具的往复直线运动及工作台的间歇运动来 完成原工件的平面切削加工的机床。电动机经过减速传动装置（皮
机械原理课程设计牛头刨床
设计题目：牛头刨床附图1：导杆机构的运动分析与动态静力分析附图2：齿轮机构的设计目录一.设计题目…………………………….……………………. .4二. 牛头刨床机构简介……………………………….………. .4三.机构简介与设计数据……………………………………. .. .5四. 设计内容…………….………………………….…………. .6五. 体会心得 (14)一、设计题目：牛头刨床1.）为了提高工作效率，在空回程时刨刀快速退回，即要有急回运动，行程速比系数在1.4左右。
2.）为了提高刨刀的使用寿命和工件的表面加工质量，在工作行程时，刨刀要速度平稳，切削阶段刨刀应近似匀速运动。
3.）曲柄转速在64r/min,刨刀的行程H在300mm左右为好，切削阻力约为9000N，其变化规律如图所示。
二、牛头刨床机构简介牛头刨床是一种用于平面切削加工的机床，如图4-1。
电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。
刨床工作时，由导杆机构2-3-4-5-6带动刨头6和刨刀7作往复运动。
刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量，刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率。
为此刨床采用有急回作用的导杆机构。
刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。
刨头在工作行程中，受到很大的切削阻力（在切削的前后各有一段约5H的空刀距离，见图4-1，b），而空回行程中则没有切削阻力。
因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减小电动机容量。
三、机构简介与设计数据3.1机构简介牛头刨床是一种用于平面切削加工的机床。
电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。
机械原理课程设计--牛头刨床

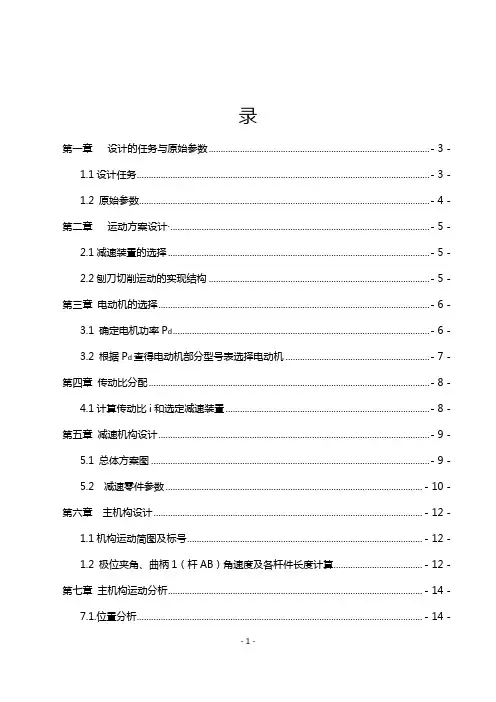

录第一章设计的任务与原始参数............................................................................................ - 3 -1.1设计任务.......................................................................................................................... - 3 -1.2 原始参数......................................................................................................................... - 4 -第二章运动方案设计·............................................................................................................ - 5 -2.1减速装置的选择............................................................................................................. - 5 -2.2刨刀切削运动的实现结构 ............................................................................................ - 5 -第三章电动机的选择................................................................................................................. - 6 -3.1 确定电机功率P d........................................................................................................... - 6 -3.2 根据P d查得电动机部分型号表选择电动机 ............................................................ - 7 -第四章传动比分配..................................................................................................................... - 8 -4.1计算传动比i和选定减速装置..................................................................................... - 8 -第五章减速机构设计................................................................................................................. - 9 -5.1 总体方案图 .................................................................................................................... - 9 -5.2 减速零件参数........................................................................................................... - 10 -第六章主机构设计................................................................................................................ - 12 -1.1机构运动简图及标号.................................................................................................. - 12 -1.2 极位夹角、曲柄1（杆AB）角速度及各杆件长度计算..................................... - 12 -第七章主机构运动分析.......................................................................................................... - 14 -7.1.位置分析....................................................................................................................... - 14 -7.2.速度分析....................................................................................................................... - 15 -7.3.加速度分析 .................................................................................................................. - 15 -7.4矩阵计算及绘图.......................................................................................................... - 15 -7.5输出图像及数据表格.................................................................................................. - 19 -第八章主机构受力分析........................................................................................................ - 21 -8.1 位置1：θ1=0˚........................................................................................................... - 21 -8.2 位置2：θ1=90˚......................................................................................................... - 24 -8.3 位置3：θ1=270˚ ...................................................................................................... - 26 -第九章主机构的速度波动调节........................................................................................... - 29 -9.1 等效驱动力矩及飞轮质量的计算............................................................................ - 29 -9.2 运用excel函数及绘图处理matlab输出的数据................................................ - 30 -第十章小结............................................................................................................................... - 32 -10.1 心得体会................................................................................................................... - 32 -10.2 参考文献................................................................................................................... - 32 -10.3 致谢 ........................................................................................................................... - 32 -第一章设计的任务与原始参数1.1设计任务●题目：牛头刨床●工作原理：牛头刨床是一种常用的平面切削加工机床，电动机经带传动、齿轮传动（图中未画出）最后带动曲柄1（见图1）转动，刨床工作时，是由导杆机构1-2-3-4-5带动刨头和刨刀作往复运动，刨头5右行时，刨刀切削，称工作行程，此时要求速度较低并且均匀；刨头左行时，不进行切削，称空回行程，此时速度较高，以节省时间提高生产率，为此刨床采用有急回作用的导杆机构。
机械原理牛头刨床课程设计--牛头刨床导杆机构的运动分析、动态静力分析
青岛理工大学琴岛学院课程设计说明书课题名称：机械原理课程设计学院：机电工程系专业班级：机械113学号：20110201083学生：张三指导老师：李燕青岛理工大学教务处2013 年 12月 27日《机械原理课程设计》评阅书摘要选取方案三，利用图解法对1点和6电状态时牛头刨床导杆机构进行运动分析、动态静力分析，并汇总本方案所得各位置点的速度、加速度、机构受力数据绘制曲线图。
进行方案比较，确定最佳方案。
将一个班级分为 3 组，每组11人左右，一组选择一个备选方案进行如下分析工作：课程设计内容：牛头刨床导杆机构的运动分析、动态静力分析；（1）绘制机构运动简图（两个位置）；（2）速度分析、加速度分析；（3）机构受力分析（求平衡力矩）；（4）绘制运动线图。
（上述三项作在一张A1号图纸上）精选文档目录摘要 (I)1设计任务 (1)2导杆机构的基本尺寸确定 (2)3 导杆机构的运动分析 (4)3.1 速度分析 (4)3.2 加速度分析 (5)4导杆机构的动态静力分析 (8)4.1 运动副反作用力分析 (8)4.2 曲柄平衡力矩分析 (10)总结 (11)致谢 (12)参考文献 (13)1设计任务一、课程设计的性质、目的和任务机械原理课程设计是高等工业学校机械类专业学生第一次较全面的机械运动学和动力学分析与设计的训练，是本课程的一个重要教学环节。
其意义和目的在于：以机械系统运动方案设计为结合点，把机械原理课程设计的各章理论和方法融会贯通起来，进一步巩固和加深学生所学的理论知识；培养学生独立解决有关本课程实际问题的能力，使学生对于机械运动学和动力学的分析和设计有一个较完整的概念，具备计算、制图和使用技术资料的能力。
二、课程设计教学的内容和要求将一个班级进行分组，每组10人左右，一组选择一个备选方案进行如下分析工作：课程设计内容：牛头刨床导杆机构的运动分析、动态静力分析；（1）绘制机构运动简图；（2）速度分析、加速度分析；（1张1号图纸）（3）机构动态静力分析；（4）绘制运动线图。
牛头刨床机械原理课程设计点和727点
牛头刨床机构简图课程设计1.1设计数据导杆机构的运动分析设计内容符号n2 LO2O4 LO2A Lo4B LBC Lo4s4 xS6 yS6单位r/min mm方60 380 110 540 0.25Lo4B 0.5 Lo4B 240 50案I1.2曲柄位置的确定曲柄位置图的作法为：取1和8’为工作行程起点和终点所对应的曲柄位置，1’和7’为切削起点和终点所对应的曲柄位置，其余2、3…12等，是由位置1起，顺ω2方向将曲柄圆作12等分的位置（如下图）。
图1-2取第I方案的第1位置和第7’位置（如下图1-3）。
图1-3n2=60 r/min;Lo2o4=38mm;LO2A=110mm;LO4B=540 mm;LBC=0.25LO4;LO4S4=0.5LO4B;1.3速度分析以速度比例尺:(0.001m/s)/mm和加速度比例尺:(0.01m/s2)/mm用相对运动的图解法作该两个位置的速度多边形和加速度多边形如下图1-4，1-5机械简图如图（1）由题知ω2=2πn2/60rad/sυA3=υA2=ω2·l O2A=0.69115m/s1:作速度分析，取比例尺0.001/vm smmμ=，由于构件3与4组成移动副，有υA4=υA3+υA4A3大小 ? √ ?方向⊥O4A⊥O2A∥O4B计算结果1-4作速度多边形如图1-4所示，得υA4=0 , ω4=υA4/ l O4A=0 , υB4=0又有υC6=υB5+υC6B5大小 ? √ ?方向∥XX⊥O4B⊥BC得υC6=0，υC6B5=0 υA4=0ω4=0υB4=0υA4A3=02:作加速度分析，取比例尺20.01(/)m smmαμ=，由（2）有a A4=a A4n+a A4t= a A3n +a A4A3k +a A4A3r大小? 0?√0?方向?B→A⊥O4B A→O2⊥O4B（向右）∥O4B（沿导路）取加速度极点为P＇. 作加速度多边形图1-5图1-5则由图1─5知a A4t=a A3n=4.34263 m/s2a B5 =a B4 = a A4×l O4B/l O4A= 6.44714m/s2取1构件的研究对象，列加速度矢量方程，得a C6= a B5+ a C6B5n+ a C6B5τ大小 ?√ 0 ?方向∥xx √ C→B ⊥BC作加速度多边形，如图（5）所示，得a C6 = 6.0108 m/s2 方向向右。
