HDAudio与AC97究竟有何区别
HD-Audio声卡如何设置插入前面耳机让后面音箱静音
HD Audio声卡如何设置插入前面耳机让后面音箱静音电脑的音频插孔分为后面板的和前面板的二部分，后面板一般用于连接音箱，前面板的用于连接耳麦。
很多用户希望前面插入耳机后，后面的音箱静音。
有的电脑用户就达不到这种要求，如果想知道为什么和怎样解决，请看下面的介绍。
一、AC97：耳机插座内的开关让后面的音箱静音AC97时代音频的插孔和接线是这样的结构：AC97插座结构图AC97插座的声音信号转接示意图如图中所见，音频信号是通过2个常闭型开关控制的。
A：在前面板没有插入耳机时，声卡输出的音频信号经过插头的常闭开关返回到后面板的音频插孔，通过后面板的插孔输出给后面的音箱。
B：前面的耳机插孔插入耳机插头，常闭开关断开，声音信号直接送给耳机，不会返回到后面的音箱插孔，声音从前面板的耳机发出。
由此可见，AC97的前耳机和后音箱哪一个发声，是通过前插孔的2个常闭型开关来控制的。
当耳机插入只能由耳机发声，后面的音箱无声，如果要想后面的音箱发声，就必须拔下耳机。
就是说前后不能同时发声。
二、HD Audio通过软件设置前后同时发声或者让后面的音箱静音HD Audio声卡配HD前置插孔面板通过驱动控制面板设置。
（一）REALTEK声卡：（1）XP系统控制面板在“接头设置”里面。
第2项“当插入正面耳机时，关闭后面板输出”不勾选，就是前后都有声。
勾选，就是插入正面耳机时，关闭后面板输出。
（2）WIN7系统在“设备高级设置”里面。
播放设备的第一项“在插入前面耳机设备时，使后面输出设备静音”。
不勾选，就是前后都有声。
勾选，就是插入正面耳机时，关闭后面板输出。
（二）VIA声卡（1）XP系统控制面板在“输出组态”里面最下面的一项：插入耳机时自动关闭喇叭。
不勾选就是让前后都有声音。
（2）WIN7系统右边的一项：插入耳机时，自动将喇叭静音。
不勾选就是让前后都有声音。
三、HD声卡连接AC97的前置面板插孔只能是前后都同时发声要说清前后只能同时发声的原因，要先从HD声卡的插孔探测说起。
【图解】AC97、HD音效卡前置音频线的接法
【图解】AC97、HD音效卡前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vi sta推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L 和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOU T_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
AC97声卡与HD声卡
一、什么是AC97声卡？AC97不是具体的声卡型号，而是一种声卡标准。
AC97声卡主要由几个部分组成：音频处理主芯片、MIDI电路、CODEC 数模转换芯片、功放输出芯片，其中前二者是主要的数字电路部分，功放输出部分则是纯模拟电路。
AC97最重要的三个规范是：1、使用独立的CODEC芯片将数字电路和模拟电路分离；2、固定48K的采样率，各频率信号必须经过数字转换处理；3、标准化的CODEC引脚定义。
符合这个规范的声卡就是AC97声卡。
制定AC97规范的主要目的有两个：1、实现数模电路分离，保证音频质量；2、使声卡电路标准化、提高其兼容性能。
也就是说，只要符合上述制造标准的声卡就是AC97声卡，AC97标准其实是一种经济的声音解决方案，它的音质低于杜比音效，但制造成本相对比较低廉，它面对的是音质要求不那么苛刻的大量非专业用户，曾经一度占领了90%以上的电脑市场。
二、什么是HD声卡？HD声卡(HD Audio)也不是声卡的具体型号，同样也是一种声卡制造标准。
HD Audio是High Definition Audio(高保真音频)的缩写，是Intel与杜比(Dolby)公司合力推出的新一代音频规范，可以说是AC97的增强版，采样率为192kHz，远远高于AC97的最高48kHZ，但HD不向下兼容AC97。
HD特点是数据传输带宽大、音频回放精度高、支持多声道阵列麦克风音频输入、CPU的占用率更低，底层驱动程序可以通用。
HD支持设备感知和接口定义功能，即所有输入输出接口可以自动感应设备接入并给出提示，而且每个接口的功能可以随意设定。
该功能不仅能自行判断哪个端口有设备插入，还能为接口定义功能。
HD声卡的音质和采样率都远远高于AC97声卡，其制造成本比AC97稍高，由于电子集成技术的发展，其声音效果远远好于AC97，已经接近专业的音效处理设备。
但由于HD声卡不向下兼容，它的声音采集设备及通道与AC97完全不同，因此很多设置声音的第三方软件(如方塘音控、UCTools、MvBox等等)都不能兼容HD声卡。
我的电脑为什么不出声——细说HD Audio声卡与AC97插口
我的电脑为什么不出声——细说HD Audio声卡与AC97插口声卡在我们的电脑生活中好像越来越无关紧要：在购买电脑时，我们无需考虑声卡的选配，因为它已经集成在主板上了；在使用时，一旦我们接好音箱，就很少再去关心它了。
正是由于这种对声卡的漠视，常常会给我们使用电脑造成不便，本人在这方面就有亲身的经历，下面就把我遇到的问题和了解知识后的体会写出来和大家分享。
一次组装了一台电脑，发现机箱前面板的耳机插孔没有输出，当时配的机箱很便宜，以为是机箱的质量问题，因为并不严重影响电脑的使用，也就没管它。
后来又装了一台电脑，出现了同样的问题，才觉得应该是设置不当引起的问题，应该好好研究研究它了。
我曾经组装过N台电脑，也曾看过杂志上关于HD Audio声卡设置的文章，知道HD Audio 声卡可以实现两路音源分别输出，记得先要在BIOS里设置一下，然后再在Windows里设置。
但因为并没有真正明白原理，所以过后也就忘了，这次我决心彻底搞明白这个问题。
一、先进的HD Audio声卡与落后的机箱接口我们知道电脑核心硬件的发展变化是非常快的，而其周边软硬件的跟进相应的会滞后。
机箱接口就是这种滞后的典型代表，虽然现在的声卡已经都是HD Audio规范的了，但现在几乎所有机箱的前置音频接口还都是AC97规范的。
那么这两种接口有什么不同呢？这在你刚开始把音箱连接到电脑后面板时会有所体现，因为电脑后面板的接口是主板提供的HD Audio 接口，它有识别功能。
（图1）当我们插入一个插头时，它会问我们插入的是什么，也就是说我们想把这个插口定义为干什么用的插口。
在AC97规范中，粉色的是麦克插口，绿色的是耳机插口，如果插错了是无法使用的。
而在HD Audio规范中，耳机和麦克的插口是可以自己设定的，我们既可以把耳机插口设置为插耳机用，也可以把麦克插口设置为插耳机用。
二、在BIOS中设置声卡由于HD Audio插口多了识别功能，所以它的内部接线和AC97规范插口有所不同。
HD声卡主板前置面板音频接口连接方法
(铁老虎：) 黑潮前置面板连接方法（也适用于所有的HD声卡主板）英特尔的AC’97声卡标准在PC全面实施后，让计算机用户享受到了集成声卡的经济实惠和优美的音质。
随着用户对高保真家庭影院级PC的需求，AC’97已经不能满足。
于是Intel与杜比(Dolby)公司合力推出新一代的High Definition Audio（HD Audio 高保真音频）音频规范。
HD Audio比AC’97作了那些技术革新？从下面的对比表可以看出有9项重大的革新。
一、Azalia Link总线HD Audio与AC’97相比，最根本技术革新是总线方式的改变。
AC’97用AC-Link与外部的Codec（数/模转换解码器）相连接。
如下图：AC’97软声卡的数字音频控制器、AC-Link和控制器整合在ICH（南桥）内，控制器通过AC-Link总线与外部的Codec芯片连接。
AC-Link总线有5条信号线，并采用固定带宽分配方式，总带宽仅为11.5MB/s。
DMA（直接访问内存）采用预定义方式。
Codec提供主时钟源。
HD Audio采用全新的Azalia-Link与外部的Codec连接。
如下图：HD Audio控制器也整合在ICH（南桥）内，通过Azalia-Link总线与外部的Codec 芯片连接。
Azalia-Link总线比AC-Link增加了DMA控制器，而且是动态分配。
同时Azalia-Link引入了数据流概念，每个CODEC为一条数据流，每条数据流分配一个DMA，随机接入的CODEC的改变，启用的DMA也就改变。
这样就实现了HD Audio 的带宽动态分配。
HD Audio的单通道输入带宽达到24MB/s，输出通道带宽达到48MB/s。
为实现高保真音频提供了硬件条件。
从“HD Audio的流Link概念图解”可以看到Azalia-Link总线的信号传输与AC’97完全不同。
由于Azalia-Link总线的动态分配DMA和带宽，引入数据流等新的技术，所以HD Audio整合声卡的内部音频设计精度达到32bit/192KHz，最终输出可以达到24bit/192KHz，这意味着它能够对DVD－Audio、DVD-Video 进行良好的支持。
实战AC97声卡前置面板改制成HD Audio前置面板
方案一
HD Audio高清声卡出现之，以其卓越的性能和高清音质迅速普及，但随之 配套的前置面板并没普及，大都延用AC’97前置面板，虽然能使用，但其独特的 特性不能发挥出来，使得美中不足，是否能把AC’97前置面板改制成HD Audio 高清前置面板呢？答案是肯定的，但网上没有改制方法，本人只能自己摸索改制 成功，并把方法分享给大家。 改制之前先看看HD Audio高清前置面板各脚的定义及与AC’97的区别。
由此可以看出只要在插孔1插入设备时， 只要将6、7脚连接，就能探测出插孔1 插入了设备，同样，在插孔2插入设备 时，只要将7、10脚连接，就能探测出 插孔2插入了设备，所以只要能制作两 个分别与插孔1和插孔2联动的插通型开 关就能实现这一目的。
以方正商祺N210机箱为例
材料： 方正商祺N210机箱一台、哥俩好一套、 电脑模块一个、 铜丝若干。
注：红色部分为改动部分，黑色部分为AC’97的电路图
编后感言
由于为手工制作，所以制作比较粗糙并不 美观，但实用。况且改制完成后装入机箱内， 并不影响美观。 喜欢手工制作的朋友们快快行动吧！制作 完成后快去体验HD Audio独特新功能，享受 不一样的感觉吧！
工具： 钳子、 手钻、 刻刀、 电铬铁、螺丝刀、 锉。
一、先把电脑模块拆开
因为电脑模块的7、8脚上网时不用拆下后不影响使用，故可用铬铁焊下
将焊下的电脑模块的7、8脚每个的没焊锡的一端用哥俩好粘上一个绝缘柄，并用锉成 长宽约为2mm的扁平状，用来探测插孔内是否插入设备。
拆下机箱的AC’97前置面板，在图中的位置钻两孔，并用刀将其 背面孔周围的铜箔与其它电路断开。
最后按图上的位置焊上处理后的电脑模块的7、8脚使它们分别与 HD Audio前置面板插脚的6、10脚连接，且绝缘柄端分别伸入两 个插孔的尾部内，并保证插孔插入设备时能推动它，并用铜丝在 图上位置焊成静触点使它与HD Audio前置面板插脚的7脚连接。 并保证当插孔插入设备时它们都能接通。
ac97hdaudio声卡插座区别
ac97hdaudio声卡插座区别有些客户，连接了机箱前置音频线，安装声卡驱动，把麦克插入前置的麦克插孔后，对麦克说话没有声音，用Windows的录音机也没有声音。
必须在声卡控制面板里面“禁用前置面板插孔检测”才有声音。
为什么必须这样设置才可以？这是因为，现在的声卡都是HD声卡，机箱的前面板音频插孔还是AC97的。
HDAudio音频插孔与AC97的插孔是不一样的。
AC97的插孔是纯连接型的。
HDAudio的插孔是带开关的，可以侦测是否有插头插入。
比如在开机状态下，有扬声器插入背面的音频插孔，饮品控制面板就会弹出窗口，请用户确认插入的是什么音频设备。
HDAudio的插孔不是定义死的，不是说麦克只能插入粉色的麦克插孔，可以随意插入任何插孔，只要插入设备后，用户确定是什么设备就可以。
而且拔出音频设备时，也会有提示。
一、英特尔的前置面板音频插孔定义HDAudio和AC97规定的插孔类型是英特尔定义的。
下面看看英特尔在《FrontPanelI/OConnectivityDesignGuide》中规定的原图。
从上面英特尔原规则示意图可以看到，AC97是具体规定了那个是麦克，那个是耳机。
HDAudio是没有明确定义的，前置是2个声道，可以用来输出立体声，也可以用来做麦克输入，而且2个插孔都可以插麦克。
二、美中不足的是AC97的插孔连在HDAudio上"如果机箱的前置音频插孔都按英特尔规定，使用HDAudio的插孔，用户都可以享用HDAudio的前置音频。
但是机箱价格的竞争，到目前很少有真正HDAudio的机箱。
这样就给用户带来麻烦，AC97的音频插孔没有传感开关，麦克插入后，系统并不知道插入麦克，自然麦克就不能使用。
所以要像本文开头那样，设置一下“禁用前置面板插孔检测”。
"三、如何检验麦克有声音1、用录音机可以用Windows的录音机，看看麦克是否可以录音。
2、在本机的主音量属性的播放设备增加FrontPinkIn（前置麦克输入）。
HD声卡讲义与AC97声卡
做人要厚道，转载请 注明作者岁月如歌
选中此处的 高级控制， 麦克风音量 下面会出现 高级按钮
AC97声卡设置
(Realtek AC97声卡/2k系统)
标题栏提示为播放控制窗口
双击输入法旁边的小 喇叭显示该窗口
ቤተ መጻሕፍቲ ባይዱ
主音量
音乐音 量
麦克风音量
做人要厚道，转载请 注明作者岁月如歌
做人要厚道，转载请 注明作者岁月如歌
AC`97声卡设置原理图
耳机发出的 声音
对内播放
播放控制
麦克风
波形
软件合成器
CD
录音控制
麦克风
立体声混音 Stereo Mixer
对外播放
立体声单音 Mono Mixer
线路
发送到网络，语音 聊天时别人能听到 的声音
播放控制的作用是选择哪一 个设备的声音能发送到耳机
▪ HD Audio特点是数据传输带宽大、音频回放精度高、支 持多声道阵列麦克风音频输入、CPU的占用率更低，底 层驱动程序可以通用。
▪ HD Audio支持设备感知和接口定义功能，即所有输入输 出接口可以自动感应设备接入并给出提示，而且每个接口 的功能可以随意设定。该功能不仅能自行判断哪个端口有 设备插入，还能为接口定义功能。
在唱卡拉OK或播放 音乐时，该项决定 了麦克风音量
做人要厚道，转载请 注明作者岁月如歌
HD声卡简单设置
(GIGABYTE集成的Realtek 883声卡芯片、XPsp2专业版)
标题栏提示为播放设备窗口
选中此处的 高级控制， 麦克风音量 下面会出现 高级按钮
双击输入法旁边的小 喇叭显示该窗口
VIA HD 声卡与AC
VIA HD 声卡与AC’97 前置面板设置2011-03-06 12:22:03| 分类：默认分类| 标签：|字号大中小订阅国内很多用户使用的机箱所配的音频前置面板是老式的AC’97规格，而目前主流主板都是HD Audio 高清音频规格，无法自动识别AC’97 规格音频面板（这是由于两种规格针脚定义之间差异造成，其他品牌主板也是一样的情况），因此会碰到如前置耳机没有声音，前置麦克风无法录音等问题。
该问题需要做一些设置就可解决（请先确保前置面板连线正确），设置步骤如下：1. 开机时按F2进入主板BIOS，依次进入Advanced->Chipset Configuration 页面，将Front Panel选项设置为【Enabled】，之后按F10 保存退出。
2. 进入系统，在任务栏双击VIA图标，打开VIA HD 音频管理器。
3. 进入“音量”页面，点击“前置麦克风”按钮，在出现的对话窗口中选择“是”。
此时前置耳机及麦克风应当都已经可以正常工作了。
4. 若前置麦克风音量较小，可调高前置麦克风音量滑竿，另外可勾选“前置麦克风音量增益”功能，在跳出的设置界面中设置加强等级。
等级越高，麦克风音量则更大。
5. 如果使用前置麦克风时QQ语音聊天没有声音，请确认以上步骤都有正确设置，并需要在QQ以QQ2010 版本为例）系统设置中进入“好友和聊天”、“语音视频”页面，点击“语音设置”按钮，在“声音输入”选择框中，选择“HD Audio front Mic”即可。
hd audio front mic录不上音原因VIA声卡前置MIC不能使用的原因和个人解决办法微星有部分主板采用VIA的声卡。
最近有用户反映前置麦克不能使用。
一、不能使用前置麦克风的原因以前VIA的7900版驱动，前置MIC是可以录音的，但MIC不能直接播放。
可以看到声卡控制面板里面有“前置麦克风（VIA HA Audio Front Microphone）”设置项，在XP的声音属性的录音设备也有VIA HA Audio Front Microphone一项。
HD AUDIO
一、HD机箱前置面板连接1、HD Audio前置音频面板的新变化前置音频面板有两个音频插口。
这两个音频插口在AC97里是分工明确的，粉色的是插麦克，绿色的是插耳机。
HD Audio则改为智能插口，两个插口都是双声道，既可以插耳机也可以插麦克，通过软件自动识别。
因此，主板上的前置音频插座的针脚定义有了改变。
2、HD Audio的前置音频接口针脚定义从上面的图可以看到最明显的是HD Audio取消了5/6，9/10的跳线帽，同时针脚定义的名称也有了很大改变。
下面是AC97的前置音频插座和针脚定义，可以与HD Audio的对比看出变化。
下面是HD Audio与AC’97的针脚定义对比表：从上表可以看出，第1、2、3、5、9虽然名字有所变化，其功能没有改变。
这就可以使HD Audio前置音频插座与AC97的前置音频面板兼容。
目前市场上还没有HD Audio前置面板的机箱，都是AC97的。
如果把AC97的前置音频面板连接到HA Audio的前置音频插座上，基本上与原来接到AC97插座一样，还是要把AC97的麦克输入（MIC_IN）连接1针，把麦克偏置（MIC_BIAS）连接在3针（如果机箱提供MIC_BIAS就连接，没有就不用）。
同样把前置右声道输出（FPOUT_R）接到5针，前置右声道返回（RET_R）接到6针（也可以不接）。
前置左声道输出（FPOUT_L）接到9针，前置左声道返回（RET_L）接到10针（也可以不接）。
地线（GND）接到2针。
参见下图：(注：第三针如果有的话一定要接上，不然麦克风会只有一个声道)AC97的连接请看后面第七节。
二、驱动程序AC’97的驱动程序一般是由CODEC芯片厂商提供，主板搭配的CODEC芯片不同，驱动也就不同。
HD Audio把驱动分为两层：总线驱动（Bus Driver）和功能驱动（Function Drivers），其中“总线驱动”由操作系统厂商开发，对于Windows来说就是微软开发提供，称之为通用音频结构(UAA)高清晰度音频类驱动程序（HD Audio Bus Driver）。
HDAudio及AC97究竟有何区别
你知道么?HD Audio与AC97究竟有何区别[01-24 16:11:13]出处：PConline作者：DIY整理责任编辑：zhangqianliang前言：或许有不少网友在规划主机平台的时候会对音频方面有所要求，而提及AC'97和HD Audio时，大概只能蜻蜓点水般的掠过。
那么究竟AC'97与HD Audio有何区别呢？他们究竟谁更优秀？我们如何区分如何选择呢？相信即便是一些“老鸟”，在面对这个问题是也很难答出个所以然。
近期我们收集到了不少关于HD Audio的资料，经过整理并加入了我们的分析成文献给大家，让大家对这个新的音频规范能够有个全面的了解。
首先，我们来看看什么是AC'97，什么是HD Audio。
什么是AC'97：AC'97是以Intel为首的五个电脑厂商Intel、Creative Labs、Analog Device、NS和Yamaha，在1996年6月共同制定的一个音频标准，称为Audio Codec'97技术标准，简称AC'97，意为"音频数字信号编/解码器"。
为何会有AC'97：早期的ISA声卡由于集成度不高，声卡上散布了大量元器件，后来随着技术和工艺水平的发展，出现了单芯片的声卡，只用一块芯片就可以完成声卡所有的功能。
但是由于声卡的数字部分和模拟部分集成在一起，很难降低电磁干扰对模拟部分的影响，使得ISA声卡的信噪比并不理想。
AC'97规范的特点就是双集成结构，分为Digital Controller(数字信号控制器)和Audio Codec，使ADC(Analog-to-Digital Converter，模/数转换器)和DAC(Digital-to-Analog Converter，数/模转换器)模块独立出来成为一块称之为“Audio Codec”(多媒体数字信号编解码器)的小型芯片，而声卡的主芯片即数字部分则成为一块称之为“Digital Control”(数字信号控制器)的大芯片（也就是集成I/O控制与DSP的主芯片）。
HD&AC97声卡设置方法
一、什么是AC97声卡？AC97不是具体的声卡型号，而是一种声卡标准。
AC97声卡主要由几个部分组成：音频处理主芯片、MIDI电路、CODEC数模转换芯片、功放输出芯片，其中前二者是主要的数字电路部分，功放输出部分则是纯模拟电路。
AC97最重要的三个规范是：1、使用独立的CODEC芯片将数字电路和模拟电路分离；2、固定48K的采样率，各频率信号必须经过数字转换处理；3、标准化的CODEC引脚定义。
符合这个规范的声卡就是AC97声卡。
制定AC97规范的主要目的有两个：1、实现数模电路分离，保证音频质量；2、使声卡电路标准化、提高其兼容性能。
也就是说，只要符合上述制造标准的声卡就是AC97声卡，AC97标准其实是一种经济的声音解决方案，它的音质低于杜比音效，但制造成本相对比较低廉，它面对的是音质要求不那么苛刻的大量非专业用户，曾经一度占领了90%以上的电脑市场。
二、什么是HD声卡？HD声卡(HD Audio)也不是声卡的具体型号，同样也是一种声卡制造标准。
HD Audio是High Definition Audio(高保真音频)的缩写，是Intel与杜比(Dolby)公司合力推出的新一代音频规范，可以说是AC97的增强版，采样率为192kHz，远远高于AC97的最高48kHZ，但HD不向下兼容AC97。
HD特点是数据传输带宽大、音频回放精度高、支持多声道阵列麦克风音频输入、CPU的占用率更低，底层驱动程序可以通用。
HD支持设备感知和接口定义功能，即所有输入输出接口可以自动感应设备接入并给出提示，而且每个接口的功能可以随意设定。
该功能不仅能自行判断哪个端口有设备插入，还能为接口定义功能。
HD声卡的音质和采样率都远远高于AC97声卡，其制造成本比AC97稍高，由于电子集成技术的发展，其声音效果远远好于AC97，已经接近专业的音效处理设备。
但由于HD声卡不向下兼容，它的声音采集设备及通道与AC97完全不同，因此很多设置声音的第三方软件(如方塘音控、UCTools、MvBox等等)都不能兼容HD声卡。
AC97与HD Audio前置音频连接针脚定义
AC97与HD Audio前置音频连接针脚定义1、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：在连接前置音频之前，主板的前置音频连接座的5和6，9和10针上面有跳线帽短接，连接前置音频线时需要取下。
如果取下后不连接前置音频线，后置就没有音频信号输出。
②、前置音频面板的插座一般情况下，符合AC97标准的前置音频连接线至少有7根：1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 模拟音频电路的地线。
3 AUD_MIC_BIAS 麦克偏置。
5 AUD_FPOUT_R 输出音频信号至前置右声道。
6 AUD_RET_R 音频信号从前置右声道返回。
9 AUD_FPOUT_L 输出音频信号至前置左声道。
10 AUD_RET_L 音频信号从前置左声道返回。
还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。
也可以认为符合AC97标准。
因为5/9是输出到前置耳机，6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。
当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。
插前置耳机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。
标准的7线连接是前后置音箱不能同时使用。
如果是5线7针的，由于5/6和9/10通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。
③、前置音频的连接AC’97标准中规定了前置音频接线规则，并给出示意图：下面是实际接线图例：2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：HD Audio为了在连接针座方面与AC’97兼容，仍然采用2X5的插针座。
与AC’97不同的是取消了5/6，9/10的跳线帽，另外针脚定义和名称也不相同。
下面是HD Audio与AC’97的针脚定义对比：从上面的对比表可以看出，10个针脚里第1、2、3、5、9虽然名字有所变化，其功能没有改变。
AC97与HDAudio前置音频连接针脚定义
AC97与HD Audio 前置音频连接针脚定义1、AC 97的前置音频接口定义和连接① 、主板前置音频连接座和针脚定义，如下图:图9 AC9了前置音频连接针脚定文AUD_IIC_IN f 麦克输入） ;叵叵1AUD_GND （音频电跆能线、 AUD_IIC_BIAS € 麦克端置〉AUD_VCC （为摸釵功放提供4■已O AUD_FPOLFT_R （§5置右声道输出、E 叵AUD_RET_R （前置右声道返回》 HP-ON f 保留） | 了 |KEY （无针脚）AUD_FPOUT_L （前置左声道输出计J3回AUD RET L （前置左声宜返回》在连接前置音频之前，主板的前置音频连接座的 5和6, 9和10针上面有跳线帽短接，连接前置音频 线时需要取下。
如果取下后不连接前置音频线，后置就没有音频信号输出。
② 、前置音频面板的插座2右声道输出 告右声道返回4左声道返冋5左声道输出5麦克愉入AEZg图10符合AC9了标淮的前置咅频插座麦克耳机1地线 2麦克偏置 3般情况下，符合AC97标准的前置音频连接线至少有7根:i@AUD GNR書露蠹i 输 出转换 FP_OUT_R 不能用于插座探测 -----------------------------⑥二FP _RETURN_R耳机AUD 5V書驾昔频接口机韬前宣音频商板FP OUT LFP_RETURN _L1 AUD_MIC 」N 前置麦克输入。
2 AUD_GND 模拟音频电路的地线。
3 AUD_MIC_BIAS 麦克偏置。
5 AUD_FPOUT_R 输出音频信号至前置右声道。
6 AUD_RET_R 音频信号从前置右声道返回。
9 AUD_FPOUT_L 输出音频信号至前置左声道。
10 AUD_RET_L 音频信号从前置左声道返回。
还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。
也可 以认为符合AC97标准。
HD Audio与AC97究竟有何区别
什么是AC'97：AC'97是以Intel为首的五个电脑厂商Intel、Creative Labs、Analog Device、NS和Yamaha，在1996年6月共同制定的一个音频标准，称为Audio Codec'97技术标准，简称AC'97，意为"音频数字信号编/解码器"。
为何会有AC'97：早期的ISA声卡由于集成度不高，声卡上散布了大量元器件，后来随着技术和工艺水平的发展，出现了单芯片的声卡，只用一块芯片就可以完成声卡所有的功能。
但是由于声卡的数字部分和模拟部分集成在一起，很难降低电磁干扰对模拟部分的影响，使得ISA声卡的信噪比并不理想。
AC'97规范的特点就是双集成结构，分为Digital Controller(数字信号控制器)和Audio Codec，使ADC(Analog-to-Digital Converter，模/数转换器)和DAC(Digital-to-Analog Converter，数/模转换器)模块独立出来成为一块称之为“Audio Codec”(多媒体数字信号编解码器)的小型芯片，而声卡的主芯片即数字部分则成为一块称之为“Digital Control”(数字信号控制器)的大芯片（也就是集成I/O控制与DSP 的主芯片）。
尽可能的降低EMI(Electro-Magnetic Interference，电磁干扰)的影响，而Digital Controller 和Audio Codec则通过AC-Link连接（独立声卡可能会采用I2S进行连接）。
以减小干扰和降低成本为目标的AC'97，从其对声卡构架的定义来看，已经不仅仅局限于一个小小的Codec上了，从对整个声卡产业的影响角度看，它是进步的。
而当降低成本优势的特点应用在板载软声卡上时，优势得以放大。
这也是AC'97能够迅速取代独立声卡并成为声卡业绝对霸主的必要条件。
图解AC97,HD音效卡前置音频线的接法
【图解】AC97、HD音效卡前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
AC97与HD高清音频标准详解
英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统Vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R 和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
3 AUD_MIC_BIAS 麦克偏置电压。

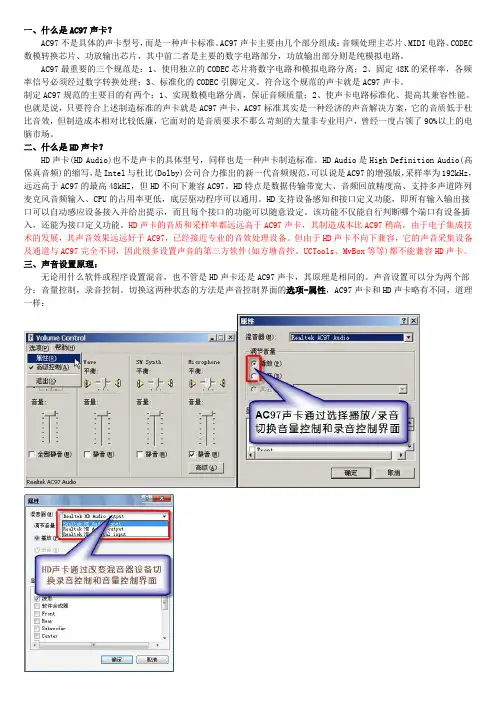

HD声卡与AC97声卡
HD声卡进阶设置
(GIGABYTE集成的Realtek 883声卡芯片、XPsp2专业版)
声卡设置第 一步，在音 频I/O标签定 义插孔
插入一个设备(例如音箱) 后或点击白色加亮图标会 出现该窗口，可对该插孔 的设备进行定义
做人要厚道，转载请 注明作者岁月如歌
HD声卡进阶设置
(GIGABYTE集成的Realtek 883声卡芯片、XPsp2专业版)
HD声卡进阶设置
(GIGABYTE集成的Realtek 883声卡芯片、XPsp2专业版)
声卡控制面 板主界面音 效标签下的 设置内容
点此处设置 环境特效
点此处配置 均衡器
此处查看声 卡驱动版本
点此处可消 除歌曲中的 人声以便唱 卡拉OK
点此处设置已 定义的音乐均 衡器效果
做人要厚道，转载请 注明作者岁月如歌
选择属性出 现右图窗口
在混音器处选择 录音设备才能出 现录音控制选项
此处的选项决定了录音 控制设备显示哪些项目， 内容类似AC97
做人要厚道，转载请 注明作者岁月如歌
HD声卡简单设置
(GIGABYTE集成的Realtek 883声卡芯片、XPsp2专业版)
语音聊天时选 择此项，选择 后对方只能听 到麦克风声音
▪ 在设置过程中要注意以上两方面的问题才能 正确理解声卡设置
做人要厚道，转载请 注明作者岁月如歌
AC97声卡设置
(Realtek AC97声卡/2k系统)
点属性出现右图， 再选择录音
此处的选项决定了录音控制窗 口显示哪些项目，至少要勾以 下两项: 立体声混音(Stereo Mixer) 麦克风音量(Microphone)
▪ HD Audio特点是数据传输带宽大、音频回放精度高、支 持多声道阵列麦克风音频输入、CPU的占用率更低，底 层驱动程序可以通用。
HD Audio标准和前置面板连接技术简介及与AC97的区别
HD Audio标准和前置面板连接技术简介(zt)英特尔的AC’97声卡标准在PC全面实施后，让计算机用户享受到了集成声卡的经济实惠和优美的音质。
随着用户对高保真家庭影院级PC的需求，AC’97已经不能满足。
于是Intel与杜比(Dolby)公司合力推出新一代的High Definition Audio（HD Au dio 高保真音频）音频规范。
HD Audio比AC’97作了那些技术革新？从下面的对比表可以看出有9项重大的革新。
此主题相关图片如下：一、Azalia Link总线HD Audio与AC’97相比，最根本技术革新是总线方式的改变。
AC’97用AC-Link与外部的Codec（数/模转换解码器）相连接。
如下图：此主题相关图片如下：AC’97软声卡的数字音频控制器、AC-Link和控制器整合在ICH（南桥）内，控制器通过AC-Link总线与外部的Codec芯片连接。
此主题相关图片如下：AC-Link总线有5条信号线，并采用固定带宽分配方式，总带宽仅为11.5MB/s。
DMA（直接访问内存）采用预定义方式。
Co dec提供主时钟源。
HD Audio采用全新的Azalia-Link与外部的Codec连接。
如下图：HD Audio控制器也整合在ICH（南桥）内，通过Azalia-Link总线与外部的Codec芯片连接。
Azalia-Link总线比AC-Link增加了DMA控制器，而且是动态分配。
同时Azalia-Link引入了数据流概念，每个CODEC为一条数据流，每条数据流分配一个DMA，随机接入的CODEC的改变，启用的DMA也就改变。
这样就实现了HD Audio的带宽动态分配。
HD Audio的单通道输入带宽达到24MB/s，输出通道带宽达到48MB/s。
为实现高保真音频提供了硬件条件。
此主题相关图片如下：从“HD Audio的流Link概念图解”可以看到Azalia-Link总线的信号传输与AC’97完全不同。
