2dmove平衡剖面制作

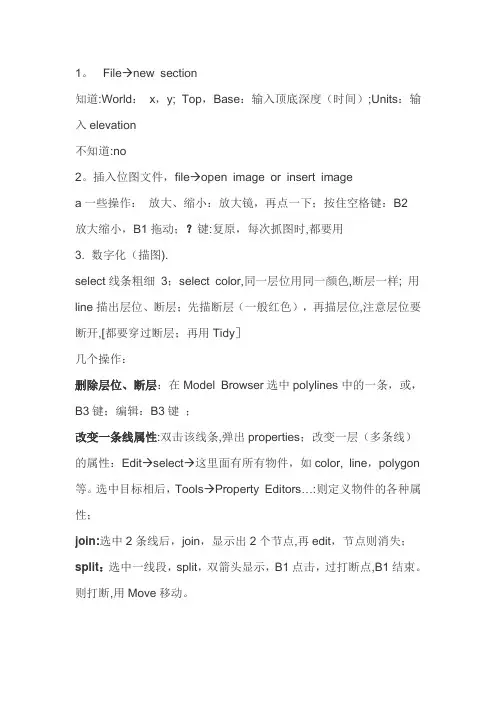

1. File new section
知道：World: x,y; Top，Base：输入顶底深度（时间）；Units:输入elevation
不知道：no
2.插入位图文件，file open image or insert image
a一些操作：放大、缩小：放大镜，再点一下；按住空格键：B2 放大缩小，B1拖动；？键：复原，每次抓图时，都要用
3.数字化（描图）。

select线条粗细3；select color,同一层位用同一颜色，断层一样; 用line描出层位、断层；先描断层（一般红色），再描层位，注意层位要断开，[都要穿过断层；再用Tidy]
几个操作：
删除层位、断层：在Model Browser选中polylines中的一条，或，B3键；编辑：B3键;
改变一条线属性：双击该线条，弹出properties；改变一层（多条线）的属性：Edit select这里面有所有物件，如color, line，polygon等。

选中目标相后，Tools Property Editors…:则定义物件的各种属性；
join:选中2条线后，join，显示出2个节点，再edit，节点则消失；
split:选中一线段，split，双箭头显示，B1点击，过打断点，B1结束。

则打断，用Move移动。

如果打断一系列层，则Tools Split Toolbox…,需先画一条线（比如先一条断层），首先选取一系列层，add加到“Objects to be split”,再选断层线，Add加到”Split Objects using line.(特别适用加载ASCII数据)
页脚内容1
4.重采样(目的：数字化时，采样点不均匀，后期演化时可能出现畸变点，所以要冲采样)Tools
Sampling Resample：along length适用于倾角较大的层位或断层；Fixed Horizon interval是水平上等距后投影到物件上，适用于倾角小的物件。

[这一项不是必须的,保险起见选择along length]
5.定义断层属性：因为用的是Line画的线，画完之后必须定义断层属性。

方法：先选中一条断层
线，Edit Select Color;再到Tools Property Editor…:勾上Fault选项，则全部把红色定义为断层。

6.创建Polygon做封闭：第一步封闭上下、左右外边框
上下：line画上下（左右也可用line画，但最好用post画）
左右：用post画，post画出的线永远垂直，只有画后改变其颜色。

第二步：封闭内部：层位和断层、上下左右线和层位的接触：Edit Select All; Tools Tidy:数值不会超过20，一般5或10就可以。

之后选择Selected。

对单一的一条线也可以做：选中改线，B3Tidy
第三步建Polygon:最可靠的方法，选上边界，再选左边自动生成Polygon，依次类推，直到完成所有；遇到特殊情况，上述方法不行时，按住shift键，顺时针或逆时针选边界，之后按Polygon快捷栏。

页脚内容2
[时深转化Operation Depth Convert，公式：Z=V0(ekt-1)/k；V0（初始速度）和k(速度随深度变化系数)按不同地区取值]
选上use Polygon
7去压实从地表到底层，一层一层去压实Operation Decompaction
Top Beds:选择层位线及ply, collect; Basement Beds：选择最底层线(或者边框线,总之是最下面的线), coll ect; Intermediate Objects:选择所有物件，ctrl+a, collect;
选上use Polygon
Parameters（钻井资料提供）: Initial Porosity(现今地下的原始孔隙度)；Depth Coefficient(孔隙度随深度变化的系数);
去压实,就是恢复该层沉积前下伏地层的沉积厚度。

8恢复Structural Modeling，先恢复断层，再去褶皱（即使褶皱先于断层发生）。

恢复时，时间上先从新到老，空间上从上到下。

Simple shear（相当于老版本的incline shear）恢复正断层（正反演）
Fault Parallel Flow恢复逆断层（正反演）
Fault Bend Fold 构造发育模拟（只能做正演）
Detachment Fold构造发育模拟（只能做正演）
Fault Propagation Fold构造发育模拟（只能做正演）
Trishear（正反演）:
Simple方法：
Active Fault 选择断层
页脚内容3
Extend Fault 断层延伸（点上没关系），出现提示断层太短才需要勾上。

Create wedge Passive Fault用于正演。

用于正
Objects to be moved:用2个工具选取Edit select group or select Freehand,2者都需要画完之后（所有数据都要在框内才有效），在圈内点击B1。

Objects to be moved指的是这一期断层影响层位，或者理解为断层上盘层位
页脚内容4
这一期断层影响
层位，或者理解为
Movement（断层断距）heave需要手工量，不常用；Join Beds最常用模式。

Footwall下盘，HangingWall 上盘，二者都选择要恢复的层位（仅选择层位线，下图所示）
Shear angle：一般90度，重力充当剪应力。

Apply之后出现剪应力线，Display Shear Pins 点掉，剖面则不显示应力线。

再做之后的n条断层。

页脚内容5
9做层拉平Structural Modeling unfold
Simple Shear 拉张作用力，由于恢复纵弯褶皱（压实差异，底辟）
Flexural Slip（弯滑去褶皱）：挤压作用褶皱，面积守恒（地层沉积时厚度不均一）
Line length 挤压作用褶皱，长度守恒（地层沉积厚度等厚）
Simple Shear
Unfold to Datum or target，一般选择恢复到海拔值（常选0米），对于断层只是影响部分层位的，海拔对齐给其最高值。

页脚内容6
Shear Direction （Shear Angle）90，如果是底辟得根据实际情况
Percentage Restore 100%，做动态效果可以抓不同的比例抓图
Objects to be Unfolded
Template to be Unfolded 选择要拉平的层位（先选择一个断块的层位，再Edit select color(条件选择)，选择所有层位线）。

Passive Objects(生长断层时，选择部分层位时，Unfold to Target ，后期断层则ctrl+a,全选)
修改拉平后层位里的断层,不能出露该层位，可以在里面某个位置：split。

修饰编辑图件。

然后关掉上述几个窗口（Decompaction, Move on Fault, Unfold），保存，抓图“？”同一区域。

页脚内容7
页脚内容8
接下来，Decompaction, Move on Fault, Unfold,直至做完。

对于后期断层的消除，利用Tools-》transfer->Point to point->freehand 选择断层的影响范围，再沿着断层画本层的断距即可。

影响层位（如果层位基本一致，下面去掉这跟红线： 把所有的去压实、
消除断距的层位
4. 断层校正，将要校正断层以左或以右的所有地层线和断层线选中，整体抬升使断层上下盘对接，每个断层校正完之后，将这条地层线的线段连接成一条线，并消除同生断层，之后弯曲界面拉平并抬升至水平面（restore或flexship里水平，选择要拉平的线拉平，到Elevation－0）。

5. 拉平一层，保存，记录一次，取不同名字。

6. 有剥蚀的地层加剥蚀量（这个不会）。

Editer－clore 补地层，消断距应用遇未剥蚀地层。

7. 每反演一层就可以导出一次（图片形式）。

Colour 彩色，window 带坐标。

8. 导出数据T5，导出ASCM。
