智能分布式配电终端FTU-DTU
电力系统配中TTU、DTU以及FTU
电力系统配中TTU、DTU以及FTU馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
配变终端设备（TTU）TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
TTU构成与FTU类似，由于只有数据采集、记录与通信功能，而无控制功能，结构要简单得多。
为简化设计及减少成本，TTU由配变低压侧直接变压整流供电，不配备蓄电池。
在就地有无功补偿电容器组时，为避免重复投资，TTU要增加电容器投切控制功能。
开闭所终端设备（DTU）DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
部分DTU还具备保护和备用电源自动投入的功能。
分析如下：TTU(distribution Transformer supervisory Terminal Unit，配电变压器监测终端)。
2024版配电终端DTU与配电终端FTU课件
•引言•配电终端DTU概述•配电终端FTU概述•DTU与FTU技术比较目录•DTU与FTU在配电网中的应用•课程总结与展望01引言课程目的与意义01020304课程内容与结构课程结构包括理论讲授、案例分析、实验操作等多个环节，旨在通过系统性的学习，使学员全面掌握配电终端DTU和FTU的相关知识。
010204学习方法与建议认真听讲，做好笔记，及时复习巩固所学知识多做案例分析，加深对理论知识的理解积极参与实验操作，提高动手能力和解决问题的能力多阅读相关文献资料，拓宽知识面，加深对课程内容的理解0302配电终端DTU概述DTU （Distribution Terminal U…配电终端DTU 是安装在配电网馈线回路的柱上开关、环网柜、配电室或箱式变电站处的自动化监控终端，用于实现馈线自动化的各项功能。
要点一要点二DTU 功能遥测、遥信、遥控、对时、定值管理、故障检测、故障定位、隔离和非故障区段的恢复供电等。
DTU 定义及功能DTU组成与原理DTU组成工作原理DTU应用领域及发展趋势应用领域发展趋势03配电终端FTU概述FTU定义及功能FTU定义FTU功能FTU组成与原理FTU组成FTU原理FTU应用领域FTU作为配电自动化的重要组成部分，广泛应用于城市配电网、农村电网以及工业企业的配电网中。
它可以提高配电网的供电可靠性、运行效率和自动化水平，减少停电时间和范围，提高用户满意度。
FTU发展趋势随着智能电网和物联网技术的不断发展，FTU将呈现出以下发展趋势：一是智能化水平不断提高，实现更高级别的自动化和智能化功能；二是与云计算、大数据等技术的融合，实现配电网数据的集中管理和分析；三是通信技术的升级，采用更高速率、更低时延的通信技术，提高数据传输效率和实时性；四是安全防护能力的增强，采用先进的加密技术和安全防护措施，确保配电网的安全稳定运行。
FTU应用领域及发展趋势04DTU与FTU技术比较内存处理器DTU的内存配置较大，能够处理更复杂的任务和数据；对较小，主要用于基本的数据处理和存储。
智能分布式配电终端FTU-DTU

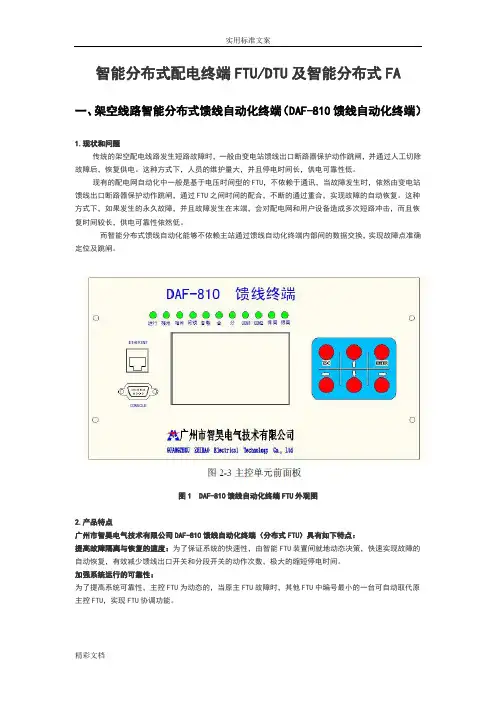

智能分布式配电终端FTU/DTU及智能分布式FA一、架空线路智能分布式馈线自动化终端（DAF-810馈线自动化终端）1.现状和问题传统的架空配电线路发生短路故障时，一般由变电站馈线出口断路器保护动作跳闸，并通过人工切除故障后，恢复供电。
这种方式下，人员的维护量大，并且停电时间长，供电可靠性低。
现有的配电网自动化中一般是基于电压时间型的FTU，不依赖于通讯，当故障发生时，依然由变电站馈线出口断路器保护动作跳闸，通过FTU之间时间的配合，不断的通过重合，实现故障的自动恢复。
这种方式下，如果发生的永久故障，并且故障发生在末端，会对配电网和用户设备造成多次短路冲击，而且恢复时间较长，供电可靠性依然低。
而智能分布式馈线自动化能够不依赖主站通过馈线自动化终端内部间的数据交换，实现故障点准确定位及跳闸。
图1 DAF-810馈线自动化终端FTU外观图2.产品特点广州市智昊电气技术有限公司DAF-810馈线自动化终端（分布式FTU）具有如下特点：提高故障隔离与恢复的速度：为了保证系统的快速性，由智能FTU装置间就地动态决策，快速实现故障的自动恢复，有效减少馈线出口开关和分段开关的动作次数，极大的缩短停电时间。
加强系统运行的可靠性：为了提高系统可靠性，主控FTU为动态的，当原主FTU故障时，其他FTU中编号最小的一台可自动取代原主控FTU，实现FTU协调功能。
系统基于无线通讯运行。
在通讯正常的情况下，主控FTU能够准确定位故障点，并通过预置的控制策略来进行故障的快速隔离及恢复，避免了电压时间型FTU多次尝试性重合，减少了恢复过程中故障对系统的多次冲击；在通讯异常的情况下，本装置自动按传统的电压时间型FTU逻辑运行。
通过本系统的II段近后备保护，并结合馈线出口断路器的保护、母线保护、变压器保护，实现了电网、变电站和馈线各类保护的协同配合，同时本系统还具备重合闸、解列、重构等功能，完善了智能配电网的自愈体系，提高了配电网的供电质量。
配网智能终端介绍(FTU、DTU及TTU)-新版
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。
配网智能终端介绍(FTU、DTU及TTU)
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

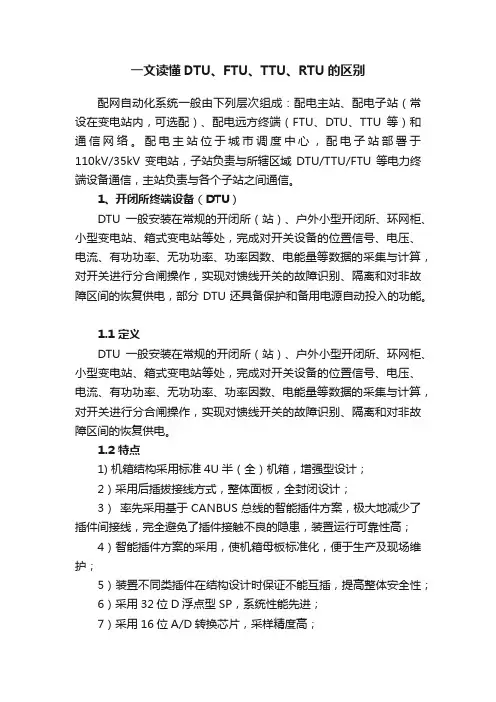

一文读懂DTU、FTU、TTU、RTU的区别
一文读懂DTU、FTU、TTU、RTU的区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。
配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信，主站负责与各个子站之间通信。
1、开闭所终端设备（DTU）DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。
1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。
配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别
配网自动化终端设备（DTU、FTU、TTU、RTU）的定义、特点、功能及区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。
配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。
1、开闭所终端设备（DTU）1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。
1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。
FTUDTUTTURTU的作用有什么区别
FTUDTUTTURTU的作用有什么区别1. FTU（Field Terminal Unit）：现场终端单元FTU是广泛应用于配网系统中的一种设备，主要用于数据采集和控制。
FTU可以实现对现场设备的实时监测和控制，包括对电力设备、变电站等各类设备的监控和管理。
FTU通过现场总线或无线网络与主站系统通信，传输数据并接收指令。
FTU通常与遥测终端、遥控终端等设备配合使用，实现对电力系统的远程监测和控制。
2. DTU（Data Terminal Unit）：数据终端单元DTU主要用于数据采集和传输，它是连接实体感知器和控制器的中介设备。
DTU可以将现场采集到的数据转化为数字信号，通过通信网络传输给上位系统，以实现对远程设备的监测和控制。
DTU具有数据处理和转发能力，可对数据进行处理和筛选，确保数据传输的准确性和可靠性。
3. TTU（Terminal Telemetry Unit）：终端遥测单元TTU是用于远程监测和控制系统中的一种设备，主要用于数据采集、传输和显示。
TTU可以实时监测现场设备的状态和参数，将采集到的数据传输给上位系统并显示出来。
TTU通常包括传感器、数据采集模块、通信模块和显示屏等部件，可实现对各类设备的远程监测和控制。
4. RTU（Remote Terminal Unit）：远程终端单元RTU是一种用于远程自动化系统中的设备，主要用于数据采集、处理和控制。
RTU通常与传感器、执行器等现场设备连接，通过通信网络与中心站系统通信，实现对远程设备的监测和控制。
RTU具有数据处理和逻辑控制功能，可根据预设的逻辑条件执行控制动作，保证系统的安全可靠运行。
在功能和应用上，FTU主要用于配网系统中的数据采集和控制；DTU 主要用于数据采集和传输；TTU主要用于数据监测和显示；RTU主要用于远程控制和逻辑处理。
虽然它们的作用有些相似，但在具体的应用场景和功能上有所区别。
总的来说，FTU、DTU、TTU、RTU是自动化系统和远程监控中的重要组成部分，它们各自的功能和特点使得系统能够实现对远程设备的监测和控制，提高了系统的运行效率和安全性。
智能配电终端(TTU)
智能配电终端(TTU)配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。
配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信，主站负责与各个子站之间通信。
1、智能配电终端（TTU）FTU是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
1.1定义FTU是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
1.2特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。
适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。
配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。
1.3功能遥测（1）交流电气测量Ia、Ib、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意组合，一般Uab和Ucb分别取开关两侧，监视馈线两端的供电情况。
（2）两表法或三表法，软件计较出P、Q、Pa、Pb、Pc、f、cos∮等，按照主站需要上传；（3）保护Ia、Ic的记录上传；（4）直流模拟量：两路，电池电压、温度等。
遥信（1）开关状态信号，SOE；（2）开关储能信号、操作电源；（3）压力信号等；（4）电池低电压告警；（5）保护动作和异常信号；（6）其他状态信号。
