双轴搅拌机使用说明
双轴搅拌机安全操作规程
双轴搅拌机安全操作规程双轴搅拌机是一种常见的工业设备,广泛用于制造化工产品、油漆、食品等行业。
在使用双轴搅拌机时,必须严格按照操作规程进行操作,以确保工作安全。
本文将详细介绍双轴搅拌机的安全操作规程,以供使用者参考。
一、操作前准备1.检查设备:在操作双轴搅拌机前,必须进行设备检查。
检查设备的马达、搅拌桶、转子、套筒等部位是否正常运转,并且没有异常噪声、过热等现象。
同时,还应检查传动链、电缆、控制器等部位是否完好。
2.检查工作环境:在操作双轴搅拌机时,必须确保工作区域清洁、通风、安全。
不得轻易改变设备位置、影响周围人员的工作或安全。
3.佩戴个人保护装备:在操作双轴搅拌机时,必须佩戴个人保护装备,保护装备包括安全鞋、工作服、头盔、手套等。
二、操作过程注意事项1.投料操作:在投料时,必须先关闭双轴搅拌机的电源,并且等待搅拌桶停止运转后再进行投料操作。
投料时,应先将料倒入搅拌桶内,再逐步启动双轴搅拌机,以免造成料流不畅或料粘在搅拌桶上的情况。
2.启动前检查:在启动双轴搅拌机前,必须先检查设备的电源、控制柜、电缆、传动链等部位是否正常,并确认无人在设备周围,方可启动设备。
3.操作时注意事项:在操作双轴搅拌机时,应始终保持注意力集中,不要在旁边玩手机或干其他事情。
同时,要注意防止电缆缠绕、轴承过热等现象,注意随时调整电缆、传动链及检查控制柜设备是否正常,以免发生事故。
4.停机前的操作:在停机前,应先停下料流,将搅拌桶内的材料排出,然后关闭电源,以免造成设备的损坏。
三、维护保养1.日常保养:在每次操作后,应对双轴搅拌机进行清洁,擦拭搅拌桶内壁。
还应对设备进行定期的检测、调整、润滑、紧固等工作,以确保设备的正常运转。
2.定期维护:定期(一般为半年或一年)进行设备的全面维护和检修,包括检查轴承、齿轮、传动链、电机等部位是否有磨损或漏油情形,必要时使用润滑脂进行润滑。
3.备件保管:对于备件,应进行分类、编号、标志、防腐处理和存放,以便查找、使用和管理。
双轴搅拌机使用说明
双轴搅拌机使用说明
一、准备工作
1.安装:将双轴搅拌机安放在平坦的地面上,确保机器稳定不晃动。
2.电源:接通电源,并检查电压是否符合机器的要求。
3.配置工具:将所需的搅拌工具(如搅拌叶片、刮板等)安装好,确保紧固严实。
4.液体添加:如果需要,在操作前预先将需要搅拌的液体添加到机器内。
二、操作流程
1.打开机器:按下电源开关,机器开始运转。
2.调整转速:根据工作需要,调节双轴搅拌机的转速。
通常情况下,工作过程中会有一个合适的转速范围,可以根据所搅拌物料的性质和所需的搅拌效果进行调整。
3.加入物料:将需要搅拌的固体物料逐步加入双轴搅拌机中,切勿一次加入过多。
4.搅拌过程:根据操作要求,选择合适的搅拌模式和时间。
在搅拌过程中,可以根据需要对搅拌器的深度、角度和方向进行适当调整,以达到最佳的搅拌效果。
5.关闭机器:当搅拌完成后,关闭电源开关,将机器停止运转。
三、注意事项
1.安全操作:在使用双轴搅拌机时,必须确保人员的安全。
严禁将手部或其他物体伸入机器内,以免造成伤害。
2.注意电源:在操作过程中,要保持电源线干燥和整洁,且不要过度拉伸电源线,以防出现电线松动或接触不良等问题。
3.温度控制:对于高温物料的搅拌,要注意控制机器的温度,防止机器过热或发生故障。
4.搅拌工具:定期检查搅拌工具的磨损情况,如发现有磨损或破损,要及时更换,以保证搅拌效果和工作安全。
5.清洁和维护:在使用双轴搅拌机结束后,要及时清洁机器,清除搅拌器表面和内部的物料残留,保持机器的卫生。
另外,还要进行定期的维护保养,包括润滑轴承、检查电气元件和清理过滤器等。
双轴搅拌机使用说明
双轴搅拌机使用说明一、安全操作1.在使用双轴搅拌机之前,必须确保设备的电源已经正确接入,并且地线连接良好。
2.使用前请仔细检查设备是否有任何损坏或异物,并及时修复或清除。
4.断电前,请确保搅拌机的电源已经关闭,并等待设备停止运转后再进行任何维护或清洗工作。
二、操作步骤1.把需要搅拌的物料准备好,确保物料的质量符合要求。
2.打开设备的观察窗,并将物料倒入搅拌器内部。
3.根据物料的特性和工艺要求,调节双轴搅拌机的运转速度和转向。
4.打开搅拌机的电源开关,启动双轴搅拌机。
搅拌机一般有正转和反转两个方向,根据需要选择合适的转向。
5.开始搅拌后,可以适量添加需要添加的辅助物料,如溶剂、催化剂、助剂等。
6.在搅拌过程中,观察物料的状态,如有异常应及时停机检查。
7.搅拌结束后,先关闭电源开关,再关闭观察窗。
注意,不可立即打开观察窗,以防突然释放的压力造成危险。
8.清洗设备时,请务必先切断电源,并且使用清洗工具进行彻底的清洗,以免发生电击或受伤。
三、维护与保养1.定期检查双轴搅拌机的传动装置,如皮带的松紧度,齿轮的润滑情况等,及时调整和润滑。
2.随时观察搅拌机的搅拌刀具是否损坏,如有磨损或断裂应及时更换。
3.每次使用完毕后,应将搅拌机彻底清理干净,并在搅拌机的关键部位进行润滑,以防止生锈和防腐。
4.定期检查搅拌机的电气元件,如开关、接线端子等是否正常,如发现异常应及时修理或更换。
5.对于长时间不使用的搅拌机,应进行仔细的保养,包括定期运转、润滑和清洗,确保设备的正常使用寿命。
总结:双轴搅拌机是一种广泛应用于工业生产中的混合设备,在使用过程中,要严格按照说明书和操作规程进行操作,确保安全和效果。
另外,定期维护和保养搅拌机,可以延长设备的寿命,提高工作效率。
希望以上使用说明对您有所帮助。
双轴搅拌机说明书
SJ型湿式双轴搅拌机使用说明书杭州东健环境工程有限公司目录前言一、机器的的用途 (4)二、型号说明 (4)三.主要技术参数及外形尺寸表 (4)四、润滑 (5)五、机器的安装调整和试运转 (5)六、机器的操作规程 (6)七、机器的维护 (7)前言SJ型双轴湿式搅拌机是在原搅拌机基础上改进后又一种新型设备。
主要使用在火力发电厂的除尘器下,也可供化工冶金、矿山、建材等行业使用。
1、机器的的用途1.双轴湿式搅拌机采用两组螺旋叶片把干的煤粉灰加水搅拌,均匀输送到预定的地点,再装车运送到指定的灰场。
2.双轴湿式搅拌机的优点是:(1) 具有搅拌效率高,占地面积少。
螺旋叶片采用高耐磨特种合金。
(2) 通过控制加水量,以达到合适的湿度要求。
(3) 双轴湿式搅拌机采用摆线针轮减速器传动,转动平稳,噪音低。
(4) 双轴搅拌机从顶部进料、底部排料,结构合理。
(5) 各结合面之间的密封严密,运行平稳。
(6) 双轴搅拌机设有加湿喷水系统,保证喷水均匀,调节供水量来满足需要。
2、型号说明SJ—□公称出力(t/h)双轴搅拌3.主要技术参数及外形尺寸表双轴搅拌机尺寸表(SJ型)出力Q(t/h)40~60 80 100叶片直径(φ)φ600 φ700 φ800 L 2~3米2~3米2~3米L1 524 524 500L2 200 200 360H 260 310 355H1 460 510 555Hs2 404 450 500H3 600 630 680A 464 540 640B 1084 1270 1460C B+34 B+54 B+66M 702 780 885L3 980 980 950 L4 1780 1780 1560 L5 790 790 950 L6985985 1160N ×N 400×400 400×400 400×400 H ×H 480×480 480×480 480×480 G ×G 552×552 552×552 552×552 进料口 尺寸 (F 向) K 160 160 160 E 400 400 400 E1 400 600 700 出料口 尺寸 S 6 6 6 电机功率kw1115224、润滑1.驱动装置的减速机内的润滑要求,见该厂所出的减速机产品使用说明书的规定,定期加入润滑脂。
双轴搅拌机使用说明
双轴搅拌机使用说明一、双轴搅拌机的基本结构和工作原理1.基本结构:2.工作原理:电机通过传动装置带动主轴转动,主轴上装有搅拌片,搅拌片会在搅拌筒内部高速旋转,将物料进行搅拌和混合。
二、双轴搅拌机的使用方法1.安装:(1)选择平整稳固的场地作为设备安装位置。
(2)根据设备尺寸选择合适的安装空间。
(3)将双轴搅拌机放置在安装位置上,确保机器平稳固定。
2.连接电源:(1)将双轴搅拌机的电源线插入电源插座。
(2)根据设备额定电压选择合适的电源类型。
(3)确保电源连接正确并稳定。
3.启动:(1)检查双轴搅拌机的各项部位是否安装稳固,没有异物和杂质。
(2)打开电源开关,确认电源工作正常。
(3)按下启动按钮,使搅拌机开始工作。
(4)观察搅拌机的运转情况,确保设备正常运行。
4.操作:(1)根据生产需求,选择合适的搅拌速度、搅拌时间和搅拌筒的倾斜角度。
(2)将需要搅拌的物料按一定比例投入搅拌筒内。
(3)根据物料特性,选择合适的搅拌模式(正向搅拌、反向搅拌、交替搅拌)。
(4)观察搅拌过程,确保物料充分混合和搅拌均匀。
5.停止和清洁:(1)搅拌完成后,按下停止按钮,使搅拌机停止工作。
(2)关闭电源开关,断开电源供应。
(3)将搅拌筒内的物料清空,清除搅拌筒和搅拌片上的残留物。
(4)使用清洁剂和清水清洗搅拌筒、搅拌片和设备表面。
(5)清洗完成后,将设备进行干燥,并存放在干燥通风的地方。
6.维护保养:(1)定期检查设备的连接螺栓是否松动并进行紧固。
(2)定期检查设备的传动装置和密封装置是否正常运转,并进行润滑和更换。
(3)定期清洁设备内部和外部的杂质和污物。
(4)定期检查电源、线路和开关的安全性能,确保设备用电安全。
三、注意事项1.在操作搅拌机之前,必须确保所有的安全防护装置完好且可靠,以免发生意外伤害。
2.在操作搅拌机时,应严格按照使用说明进行操作,不得超负荷使用设备,以免损坏设备。
3.在清洁设备时,应切勿使用硬物或金属物体敲击设备零部件,以免损坏设备。

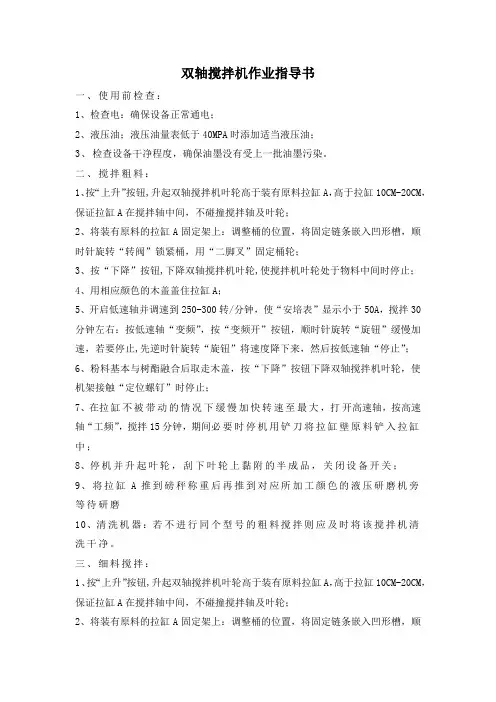

双轴搅拌机作业指导书
双轴搅拌机作业指导书一、使用前检查:1、检查电:确保设备正常通电;2、液压油;液压油量表低于40MPA时添加适当液压油;3、检查设备干净程度,确保油墨没有受上一批油墨污染。
二、搅拌粗料:1、按“上升”按钮,升起双轴搅拌机叶轮高于装有原料拉缸A,高于拉缸10CM-20CM,保证拉缸A在搅拌轴中间,不碰撞搅拌轴及叶轮;2、将装有原料的拉缸A固定架上:调整桶的位置,将固定链条嵌入凹形槽,顺时针旋转“转阀”锁紧桶,用“二脚叉”固定桶轮;3、按“下降”按钮,下降双轴搅拌机叶轮,使搅拌机叶轮处于物料中间时停止;4、用相应颜色的木盖盖住拉缸A;5、开启低速轴并调速到250-300转/分钟,使“安培表”显示小于50A,搅拌30分钟左右:按低速轴“变频”,按“变频开”按钮,顺时针旋转“旋钮”缓慢加速,若要停止,先逆时针旋转“旋钮”将速度降下来,然后按低速轴“停止”;6、粉料基本与树酯融合后取走木盖,按“下降”按钮下降双轴搅拌机叶轮,使机架接触“定位螺钉”时停止;7、在拉缸不被带动的情况下缓慢加快转速至最大,打开高速轴,按高速轴“工频”,搅拌15分钟,期间必要时停机用铲刀将拉缸壁原料铲入拉缸中;8、停机并升起叶轮,刮下叶轮上黏附的半成品,关闭设备开关;9、将拉缸A推到磅秤称重后再推到对应所加工颜色的液压研磨机旁等待研磨10、清洗机器:若不进行同个型号的粗料搅拌则应及时将该搅拌机清洗干净。
三、细料搅拌:1、按“上升”按钮,升起双轴搅拌机叶轮高于装有原料拉缸A,高于拉缸10CM-20CM,保证拉缸A在搅拌轴中间,不碰撞搅拌轴及叶轮;2、将装有原料的拉缸A固定架上:调整桶的位置,将固定链条嵌入凹形槽,顺时针旋转“转阀”锁紧桶,用“二脚叉”固定桶轮;3、按“下降”按钮下降双轴搅拌机叶轮,使机架接触“定位螺钉”时停止;4、在拉缸不被带动的情况下缓慢加快转速至最大,打开高速轴,按高速轴“工频”,搅拌10分钟,期间必要时停机用铲刀将拉缸壁的油墨铲入拉缸中;5、搅拌均匀后,取样、停机、送检:用专用硬纸片折成漏斗形状,用铲刀将待检油墨装一些到纸漏斗送去质检;6、根据检验结果添加物料后重复4、5两步至合格;7、停机并升起叶轮,刮下叶轮上黏附的半成品,关闭设备开关;8、将合格油墨推到磅秤称重后再推到对应颜色的包装机等待包装。
JSJ双轴加湿搅拌机使用说明书
双轴加湿搅拌机使用说明书1、概述该系列调湿灰、渣双轴加湿搅拌机主要适用于火力发电厂灰、渣库(或灰、渣斗)卸灰渣系统或干灰、渣湿式输送系统。
作为灰、渣加湿的搅拌设备,可快速将干灰、渣制成含水率15-25%左右的松散、潮湿、不飞扬的灰、渣,装车、装船或皮带输送。
2、结构及工作原理双轴加湿搅拌机主要由搅拌机壳体、叶片轴2组、驱动装置、加水系统、电气控制系统(无特殊约定用户自理)等组成。
干灰(渣)进入搅拌机后,加水系统开始喷雾加湿,在双轴叶片组的搅拌下,干灰(渣)被制成含水率15-25%左右的湿灰(渣),达到松散、潮湿、不飞扬的程度。
同时,在叶片的旋转推动下,湿灰(渣)向排料口移动并排出。
a)型号说明JSJ —□________________ 干灰渣出力(t/h)双轴加湿搅拌机b)产品特点a. 喷雾装置设计、安装合理,使灰水混合达到最佳效果;b. 喷雾装置可将干灰下落时的飞灰封闭在机体内,不致向外飞扬;c. 轴及传动结构密封结构设计合理,检修方便;d. 使用高耐磨材料铸成的搅拌叶片,延长了机器的使用寿命;e. 叶片、轴承、齿轮便于更换;f. 本产品分为两种传动方式,一种为联轴器直联传动,另一种为驱动装置在机体侧面链传动,可视不同的场地布置情况由用户选择。
c)主要技术性能参数及外形尺寸主要技术性能参数表d)安装技术要求a. 安装时,要求机体与地面保持水平,不允许倾斜布置,其出料口向上倾斜误差不得超过10mm。
b. 两传动链轮要保持同一直线,其偏差不得大于0.2mm。
c. 搅拌机底座为框架结构,安装时应与基础(钢梁或预埋件)各部垫平,并在进料口垂直中心线位置处与基础焊牢,其余部位自由膨胀。
d. 减速机底座外侧槽钢与基础梁或预埋件焊牢。
e. 落料方管安装完毕,根据用户选用汽车的高度,如果落料管距车较高,用户可自行在落料口下方增加其长度(可用橡胶或化纤织物),使落料口距车近些,防止(水蒸气携带的)灰飞扬,但不得防耐通行。
TSL-200双轴搅拌机说明书
目录一、概述二、设备结构及工作原理(附设备外形安装图)三、设备主要技术参数四、设备安装注意事项五、设备的操作及维护六、易损件一、概述双轴湿式搅拌机是通过二组带有螺旋叶片的轴相对转动,加水对粉状物料进行喷湿搅拌输送,使粉状物料达到可控湿度,此设备主要适用于火电站干灰库,电除尘下,作为干灰处理外运的设备。
二、设备的构造及工作原理(参见设备外形安装图)双轴湿式搅拌机主要由以下部分组成:1、主电机及摆线针轮减速机(传动机械);2、对啮合传动齿轮;3、前后止推轴承组件;4、主、被动螺旋搅拌轴;5、槽体;6、加湿器;7、进出料口;8、底座架;其工作原理:当干粉状物料由给料机定量通过进料口均匀进入槽体后,动力传动机械带动装有多组叶片的螺旋形主轴转动,通过对啮合传动齿轮带动被动螺旋轴与主轴作等速相对转动,从而使物料被搅和和并推进至槽体加湿段,在物料被推进至加湿段后,加湿器自动对干灰物料进行喷湿,进而至槽体后搅拌段进行充分搅和,当干灰物料达到可控湿度后由出料口卸出,进入下一道工序或装车外运。
三、设备主要技术参数:1、螺旋直径:Φ950 mm2、出力: 200 t/h3、主轴转速: 55 r/min4、配用减速机型号: BWY37-46A-17.55、配用电动机型号: Y250M-637KW;6P;380V;50HZ6、加湿器水压要求: 0.4~0.6Mpa7、含水率: 15%~20%8、设备总重: 9150㎏四、设备的安装注意事项:1、本设备一般为平装(或称卧装),一般倾斜度不得大于15。
,如有特殊要求,应预先与我厂联系。
2、本设备底座架应坐落于基础上,基础平面应平正,且应用基础螺栓与底座固定。
(或底座直接与基础平面预埋板用电焊焊牢),以免运行时引起设备的振动。
3、物料进入口上方应安装定量给料机,以免影响设备的搅拌效果。
4、湿灰出料口下方应装设插板门,以免该机卸料时的频繁启闭。
5、加湿器进水口应装设流量控制阀,在水压、不稳定的情况下可适当调节进水水量来达到搅拌的可控制湿度。
双轴搅拌机说明书
JS100型双轴搅拌机JS100 Model Dual Spindle Mixer使用说明书Operation Instruction江苏国能环保设备有限公司Jiangsu Guoneng Environment Protection Equipment Co., Ltd.一、前言1. Foreword本系列产品主要用于火电厂等部门的灰库灰斗下部作喷水湿式搅拌及输送粉状物料用。
该产品用二根螺旋叶片轴对粉状物料进行均匀搅拌及输送,湿度可由手动调节阀控制,达到适合输送的要求。
该系列产品也适用于化工、矿山等部门含固体颗粒物料的加湿搅拌和输送The series products are mainly user for wet type spraying mixing and conveying powder materials at the bottom of dust bunker and dust hopper in thermal power plant, etc. The product applies two spiral blade spindles to blend and convey powder materials uniformly. The degree of wetness may be controlled by manual adjustable valve to meet the applicable requirement for conveying. The series products also are applied to humidifying mixing and conveying of solid particulate materials in chemical industry and mining, etc.二、技术参数2. Technical parameters2.1双轴搅拌机型号含义:2.1 Dual spindle mixer model and signification2.2外形尺寸及主要技术参数三、工作原理及结构特点3. Working principle and structure features3.1工作原理3.1 Working principle该机装有一对大刚度的搅拌轴,轴上以一定螺旋角及螺距分布着多片扇形搅拌叶片,叶片上方装有数只喷嘴,喷水均匀;两根刚性搅拌轴反向旋转对均匀加湿的粉煤灰进行搅拌、螺旋输送。
双轴搅拌机说明书
SZ型双轴搅拌机使用说明书书使用说明纽普兰气力输送有限公司镇江镇江纽普兰气力输送有限公司目录一、前言 (1)二、技术参数 (1)1.型号表示方法 (1)2.主要技术参数 (2)三、结构与工作原理 (2)1.结构简图 (2)2.工作原理 (3)四、安装与使用 (3)五、保养与维护 (6)六、故障原因与排除方法 (7)七、易损件清单 (7)双轴搅拌机-、前言我厂生产的SZ型双轴搅拌机系列,是引进国外先进技术而设计的新型产品,是目前国内先进的干灰调湿设备。
本系列产品主要用于火电厂等部门的灰库灰斗下部作喷水湿式搅拌及输送粉状物料用。
该产品用二根螺旋叶片轴对粉状物料进行均匀搅拌及输送,湿度可由手动调节阀控制,达到适合输送的要求。
该系列产品也适用于化工、矿山等部门含固体颗粒物料的加湿搅拌和输送。
二、技术参数1.型号表示方法SZ100CC:直联型传动形式出力,100t/h D:链传动双轴搅拌机代号2.主要技术参数型号SZ20SZ60SZ100SZ200出力t/h2060100200含水率%15~20水压MPa0.2~0.6主轴转速r/min23383442螺旋直径mmΦ520Φ590Φ690Φ754电机型号Y132M-4Y160L-4Y200L2-6Y225M-6电机功率kW7.5152230减速机型号BWY27-35-7.5BWY33-23-15BWY45-29-22BWY45-23-30三、结构与工作原理1.结构简图2.工作原理双轴搅拌机装有一对大刚度的搅拌轴,轴上以一定螺旋角及螺距分布着多片扇形搅拌叶片;箱体顶盖上装有数只喷嘴,喷水均匀;两根刚性搅拌轴反向旋转对均匀加湿的粉煤灰进行搅拌、螺旋输送。
双轴结构的优点是搅拌效率高。
搅拌机密封严密,无飞灰外扬。
减速机采用摆线针轮减速机,结构紧凑、占地面积小、传动平稳、噪音低。
叶片采用耐磨铸铁制成,耐磨性好。
搅拌机搅拌均匀,运行可靠,操作维修方便。
四、安装与使用1.现场检查。
双轴搅拌机使用说明
双轴搅拌机使用说说明书一.前言本系列产品主要用于湿式搅拌及输送粉状物料用。
双轴搅拌机具有搅拌、运输、加湿三重功能,可以用于物料的混拌加湿,由于双轴卧式搅拌机糟体空间大,所以可以搅拌运输粒度较大的物料。
双轴卧式搅拌机内两叶片做相向运动,由于叶片呈螺旋状,所以在搅拌机加湿(可选)的过程中,可以带动物料向前运输。
二.使用说明:卧式双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成,具体结构性能特点如下:1.螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要由左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片、等零部件。
左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。
齿轮模数为8,齿数角为20°;齿轮节距为,齿数为25,齿形为GB1224-85.齿轮、链轮都由防护罩保护,可以安全有效的运行。
油杯为压配式压注油杯,加注润滑油方便、有效。
双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。
叶片结构设计的合理简单,磨损之后易于更换,使用轴寿命长。
2.加水调湿配管主要由接管、接头及喷嘴组成。
喷嘴采用不锈钢雾化喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利用物料的加湿搅拌。
喷嘴结构接单,易于更换,不锈钢材质,防腐耐用。
通过操作供水管道上的手动调节阀可以调制湿灰的含水率。
3.盖板主要包括做盖板、中间盖、又盖板、孔盖及检修孔盖等。
双轴搅拌机两侧设置由六个检修孔,以方便操人员平时的检修及保养。
4.双轴搅拌机的安装方式为固定式,将搅拌机安装在预先准备好的基础上。
开机后,注意搅拌机各部件的运转是否正常;每班停机时检查搅拌机叶片是否打弯,螺丝是否打落或松动;下班及停机不用时,应拉闸断电,以确保安全。
长期不使用搅拌机必须把箱体清理干净。
5.生产运转分两段进行:(1)空载运转在无负荷情况下运转1-2 分钟。
(2)空载运转无反常现象后方可分段加载试运转。
JSJ双轴加湿搅拌机使用说明书
双轴加湿搅拌机使用说明书1、概述该系列调湿灰、渣双轴加湿搅拌机主要适用于火力发电厂灰、渣库(或灰、渣斗)卸灰渣系统或干灰、渣湿式输送系统。
作为灰、渣加湿的搅拌设备,可快速将干灰、渣制成含水率 15-25% 左右的松散、潮湿、不飞扬的灰、渣,装车、装船或皮带输送。
2、结构及工作原理双轴加湿搅拌机主要由搅拌机壳体、叶片轴 2 组、驱动装置、加水系统、电气控制系统(无特殊约定用户自理)等组成。
干灰(渣)进入搅拌机后,加水系统开始喷雾加湿,在双轴叶片组的搅拌下,干灰(渣)被制成含水率15-25%左右的湿灰(渣),达到松散、潮湿、不飞扬的程度。
同时,在叶片的旋转推动下,湿灰(渣)向排料口移动并排出。
a)型号说明JSJ—□干灰渣出力(t/h)双轴加湿搅拌机b)产品特点a.喷雾装置设计、安装合理,使灰水混合达到最佳效果;b.喷雾装置可将干灰下落时的飞灰封闭在机体内,不致向外飞扬;c.轴及传动结构密封结构设计合理,检修方便;d.使用高耐磨材料铸成的搅拌叶片,延长了机器的使用寿命;e.叶片、轴承、齿轮便于更换;f.本产品分为两种传动方式,一种为联轴器直联传动,另一种为驱动装置在机体侧面链传动,可视不同的场地布置情况由用户选择。
c)主要技术性能参数及外形尺寸主要技术性能参数表参型号JSJ-40JSJ-60JSJ-80JSJ-100JSJ-200数处理量( t/h)40/5060/7080/100100/120200/240叶片转速( r/min )4242424251叶片直径( mm)400500600700900电机型号电机功率( kw )11111518.537加湿水水压( MPa)0.4-0.60.4-0.60.4-0.60.4-0.60.4-0.6湿灰含水率( %)15-2515-2515-2515-2515-25d)安装技术要求a.安装时,要求机体与地面保持水平,不允许倾斜布置,其出料口向上倾斜误差不得超过10mm。
双轴搅拌机使用说明
双轴搅拌机使用说明书一.前言本系列产品主要用于湿式搅拌及输送粉状物料用。
双轴搅拌机具有搅拌、运输、加湿三重功能,可以用于物料的混拌加湿,由于双轴卧式搅拌机糟体空间大,所以可以搅拌运输粒度较大的物料。
双轴卧式搅拌机内两叶片做相向运动,由于叶片呈螺旋状,所以在搅拌机加湿(可选)的过程中,可以带动物料向前运输。
二.使用说明:卧式双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成,具体结构性能特点如下:1.螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要由左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片、等零部件。
左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。
齿轮模数为8,齿数角为20°;齿轮节距为,齿数为25,齿形为GB1224-85.齿轮、链轮都由防护罩保护,可以安全有效的运行。
油杯为压配式压注油杯,加注润滑油方便、有效。
双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。
叶片结构设计的合理简单,磨损之后易于更换,使用轴寿命长。
2.加水调湿配管主要由接管、接头及喷嘴组成。
喷嘴采用不锈钢雾化喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利用物料的加湿搅拌。
喷嘴结构接单,易于更换,不锈钢材质,防腐耐用。
通过操作供水管道上的手动调节阀可以调制湿灰的含水率。
3.盖板主要包括做盖板、中间盖、又盖板、孔盖及检修孔盖等。
双轴搅拌机两侧设置由六个检修孔,以方便操人员平时的检修及保养。
4.双轴搅拌机的安装方式为固定式,将搅拌机安装在预先准备好的基础上。
开机后,注意搅拌机各部件的运转是否正常;每班停机时检查搅拌机叶片是否打弯,螺丝是否打落或松动;下班及停机不用时,应拉闸断电,以确保安全。
长期不使用搅拌机必须把箱体清理干净。
5.生产运转分两段进行:(1)空载运转在无负荷情况下运转1-2分钟。
(2)空载运转无反常现象后方可分段加载试运转。
双轴加湿搅拌机操作规程
双轴加湿搅拌机操作规程双轴加湿搅拌机操作规程:一、安全操作要求1. 操作前应穿戴好工作服、工作帽和工作鞋,戴好口罩和护目镜,确保自身安全。
2. 在操作过程中,不得戏弄他人,不得抽烟、喝酒等不良行为,保持专注。
3. 不得随意改动设备的控制按钮和开关,如有故障应及时上报维修人员处理。
4. 维护设备清洁,定期进行检查和保养,确保设备的正常运行。
5. 使用设备时,应遵守操作规程,严禁违规操作。
二、设备操作流程1. 打开电源开关,确保设备连接电源正常。
2. 检查设备搅拌叶片和螺旋叶片是否安装正确,是否有松动现象,如有问题及时调整和修复。
3. 准备要加工的原料,称量出适量的原料放入容器中。
4. 关闭容器盖,确保安全锁紧,避免溅射。
5. 打开设备控制面板,调整加湿搅拌机的工作参数,如加湿时间、搅拌速度等,确保设备正常运行。
6. 按下开始按钮,设备开始加湿搅拌工作。
7. 在设备运行时,应根据原料特性和工艺要求,适时添加辅助原料、添加剂等。
8. 在设备工作过程中,应注意观察设备运行状态,如发现异常情况,应立即停止设备,并及时上报维修人员处理。
9. 在加湿搅拌完成后,按下停止按钮,设备停止工作。
10. 关闭电源开关,做好设备的清洁和维护工作。
三、设备日常保养1. 设备使用完毕后,应及时清理设备槽体内的残留物质,保持设备的清洁。
2. 定期检查设备的连接部分是否有松动现象,确保设备的稳定运行。
3. 定期检查设备的搅拌叶片和螺旋叶片的磨损情况,如有磨损应及时更换。
4. 定期检查设备的电源线、控制面板和开关的使用情况,如有问题应及时维修或更换。
5. 定期进行设备的润滑工作,确保设备的正常运转。
四、设备故障处理1. 在设备运行过程中,如出现异常噪音、震动等情况,应立即停止设备,并及时上报维修人员处理。
2. 在设备启动后未工作的情况下,应检查电源开关和连接线路是否正常连接,如有问题应及时维修或更换。
3. 在设备工作过程中,如发现温度异常或设备无法启动等情况,应停止设备,并联系专业人员进行维修。
JSJ双轴加湿搅拌机使用说明书
双轴加湿搅拌机使用说明书1、概述该系列调湿灰、渣双轴加湿搅拌机主要适用于火力发电厂灰、渣库(或灰、渣斗)卸灰渣系统或干灰、渣湿式输送系统。
作为灰、渣加湿的搅拌设备,可快速将干灰、渣制成含水率15-25%左右的松散、潮湿、不飞扬的灰、渣,装车、装船或皮带输送。
2、结构及工作原理双轴加湿搅拌机主要由搅拌机壳体、叶片轴2组、驱动装置、加水系统、电气控制系统(无特殊约定用户自理)等组成。
干灰(渣)进入搅拌机后,加水系统开始喷雾加湿,在双轴叶片组的搅拌下,干灰(渣)被制成含水率15-25%左右的湿灰(渣),达到松散、潮湿、不飞扬的程度。
同时,在叶片的旋转推动下,湿灰(渣)向排料口移动并排出。
a)型号说明JSJ —□干灰渣出力(t/h)双轴加湿搅拌机b)产品特点a.喷雾装置设计、安装合理,使灰水混合达到最佳效果;b.喷雾装置可将干灰下落时的飞灰封闭在机体内,不致向外飞扬;c.轴及传动结构密封结构设计合理,检修方便;d.使用高耐磨材料铸成的搅拌叶片,延长了机器的使用寿命;e.叶片、轴承、齿轮便于更换;f.本产品分为两种传动方式,一种为联轴器直联传动,另一种为驱动装置在机体侧面链传动,可视不同的场地布置情况由用户选择。
c)主要技术性能参数及外形尺寸主要技术性能参数表a.安装时,要求机体与地面保持水平,不允许倾斜布置,其出料口向上倾斜误差不得超过10mm。
b.两传动链轮要保持同一直线,其偏差不得大于0.2mm。
c.搅拌机底座为框架结构,安装时应与基础(钢梁或预埋件)各部垫平,并在进料口垂直中心线位置处与基础焊牢,其余部位自由膨胀。
d.减速机底座外侧槽钢与基础梁或预埋件焊牢。
e.落料方管安装完毕,根据用户选用汽车的高度,如果落料管距车较高,用户可自行在落料口下方增加其长度(可用橡胶或化纤织物),使落料口距车近些,防止(水蒸气携带的)灰飞扬,但不得防耐通行。
e)系统配置与运行程序i.按系统流程,灰(渣)库(或斗)下部需配手动插板阀、气动阀(必须严密)、电动给料机(渣用流量调节阀)。
双轴搅拌机使用说明
双轴搅拌机使用说明书双轴搅拌机具有搅拌、运输、加湿三重功能,可以用于物料的混拌加湿,由于双轴卧式搅拌机糟体空间大,所以可以搅拌运输粒度较大的物料。
双轴卧式搅拌机内两叶片做相向运动,由于叶片呈螺旋状,所以在搅拌机加湿(可选)的过程中,可以带动物料向前运输。
技术参数:型号动力(KW)产量(T/h)KW2000 5.5 5KW2500 7.5 10KW3000 15 15KW4000 18 25KW5000 22 35使用说明:卧式双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成,具体结构性能特点如下:1.壳体主要由板材及型钢构成,在制造厂内焊接成型,并与其他部件组装在一起,是双轴搅拌机的支撑。
壳体密封严密,不会由飞灰外扬、漏灰的现象。
2.螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要由左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片、等零部件。
左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。
齿轮模数为8,齿数角为20°;齿轮节距为50.8,齿数为25,齿形为GB1224-85.齿轮、链轮都由防护罩保护,可以安全有效的运行。
油杯为压配式压注油杯,加注润滑油方便、有效。
双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。
叶片结构设计的合理简单,磨损之后易于更换,使用轴寿命长。
3.加水调湿配管主要由接管、接头及喷嘴组成。
喷嘴采用不锈钢雾化喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利用物料的加湿搅拌。
喷嘴结构接单,易于更换,不锈钢材质,防腐耐用。
通过操作供水管道上的手动调节阀可以调制湿灰的含水率。
4.盖板主要包括做盖板、中间盖、又盖板、孔盖及检修孔盖等。
双轴搅拌机两侧设置由六个检修孔,以方便操人员平时的检修及保养。
5.双轴搅拌机的安装方式为固定式,将搅拌机安装在预先准备好的基础上。
开机后,注意搅拌机各部件的运转是否正常;每班停机时检查搅拌机叶片是否打弯,螺丝是否打落或松动;下班及停机不用时,应拉闸断电,以确保安全。
双卧轴搅拌机使用说明书
双卧轴搅拌机使用说明书执行标准JG24420092 2009年12月1号实施一、用途与特点双卧轴搅拌机适用于建筑科研单位和建筑公司及混凝土构件单位试验室、可搅拌普通混凝土,轻质混凝土及干硬性混凝土,也可用到其它行业试验室对不同物料进行搅拌。
本机操作方便,搅拌效率高,残余量小,清洗方便,是比较理想的试验室用混凝土搅拌设备。
二、主要技术参数1、型号HJS-II型2、最大出料容量:60升3、搅拌均匀时间:≤30秒4、搅拌机转速:47转/分5、电动机功率:4千瓦6、电源电压:380伏7、产品净重:630公斤三、结构工作原理双卧轴搅拌机由机架、搅拌装置、传动系统,限位装置及电器控制系统所组成。
机架是整个设备的支撑部分,由槽钢焊接而成,搅拌装置由搅拌筒,搅拌轴,搅拌铲片所构成,搅拌铲片固定在搅拌臂上,并且与搅拌轴组成一体形成两组螺旋方向相反,但导程及螺旋升角相同的螺旋带状搅拌铲,搅拌铲与搅拌筒内臂间隙可微量调整。
传动机构是由减速机和联轴器组成,筒体限位装置由锁定销及定位孔所组成,电器控制系统具有起动、点动、停止、定时的功能。
工作原理,减速电动机通过连轴器使搅拌轴沿一个方向旋转,搅拌轴上的正反两组铲片搅拌物料,由于螺旋升角的作用,铲片工作时使筒内的物料由一侧推向另一侧,又由另一侧推回原处的循环动作,使物料得到充分的搅拌,从而获得较理想的搅拌效果。
卸料时须停机,打开锁定锁,使筒体旋转一定角度,再限位,按点动按钮,实现拌合物排出筒外。
四、安装机器拆箱后应检查减速电机、料筒、轴承座等在运输中有无损坏,紧固件有无松动,若有松动应拧紧,支撑地基为平整的混凝土地面,搅拌机搬运时应用绳索系在机架上,不可套系在搅拌轴上,搅拌机底座下面安装有脚轮,可任意移动。
五、操作程序1、起动前首先检查旋转部分与料筒是否刮碰现象,如有刮碰现象应及时调整。
2、清理料筒内的杂物。
3、起动前应将筒体限位方能起动4、搅拌轴旋转方向应按筒体端面标记所示。
双轴搅拌机操作方法
双轴搅拌机操作方法
双轴搅拌机是一种常见的混合设备,用于混合粉状、颗粒状或粘稠物料。
以下是双轴搅拌机的基本操作方法:
1. 安全操作:确保双轴搅拌机处于稳定的工作状态,并确保相关的安全装置正常工作。
戴上适当的个人防护装备,如手套、护目镜等。
2. 准备工作:清洁双轴搅拌机的容器和搅拌叶片,确保容器内没有杂质或残留物。
根据需要,根据所需混合物料的量和比例准备好所需的原料。
3. 启动设备:打开电源开关,确保双轴搅拌机的电源正常。
根据设备的说明书,启动搅拌机并设置适当的转速和时间。
4. 加料:先启动低速搅拌器,然后加入所需的物料。
如果物料的粘度较高,可以在加料过程中逐渐加入。
5. 混合过程:通过调整双轴搅拌机的转速和搅拌时间,确保物料充分混合均匀。
可以根据需要调整搅拌速度和时间。
在搅拌过程中,可以观察物料的状态,必要时可以停下搅拌机进行调整。
6. 关闭设备:在混合完成后,先关闭搅拌机,然后关闭电源开关。
清理双轴搅拌机的容器和搅拌叶片,确保设备的清洁和正常。
需要注意的是,具体的操作方法可能因不同的双轴搅拌机品牌和型号而有所不同,建议在操作前仔细阅读设备的使用说明书,并按照说明进行操作。
另外,操作过程中要注意安全,避免手部接近搅拌叶片或其他运动部件,以免发生意外。
SJJ型双轴搅拌机使用说明
LDR-SJJ型双轴搅拌机
使用说明
铜川市兰德尔环保科技有限公司
为您服务
是我们最大的荣幸
与您成为朋友
我们将共同托起一片蓝天!
目录
一、概述............................................ 错误!未定义书签。
二、技术参数:...................................... 错误!未定义书签。
三、工作原理及主要结构.............................. 错误!未定义书签。
四、设备特点........................................ 错误!未定义书签。
五、外形尺寸........................................ 错误!未定义书签。
六、安装与使用...................................... 错误!未定义书签。
七、维护与保养...................................... 错误!未定义书签。
八、故障分析与处理措施.............................. 错误!未定义书签。
九、易损件清单...................................... 错误!未定义书签。
十、附带资料........................................ 错误!未定义书签。
十一、订货须知...................................... 错误!未定义书签。
双轴搅拌机使用说明
双轴搅拌机使用说明书一.前言本系列产品主要用于湿式搅拌及输送粉状物料用。
双轴搅拌机具有搅拌、运输、加湿三重功能,可以用于物料的混拌加湿,由于双轴卧式搅拌机糟体空间大,所以可以搅拌运输粒度较大的物料。
双轴卧式搅拌机内两叶片做相向运动,由于叶片呈螺旋状,所以在搅拌机加湿(可选)的过程中,可以带动物料向前运输。
二.使用说明:卧式双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成,具体结构性能特点如下:1.螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要由左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片、等零部件。
左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。
齿轮模数为8,齿数角为20°;齿轮节距为50.8,齿数为25,齿形为GB1224-85.齿轮、链轮都由防护罩保护,可以安全有效的运行。
油杯为压配式压注油杯,加注润滑油方便、有效。
双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。
叶片结构设计的合理简单,磨损之后易于更换,使用轴寿命长。
2.加水调湿配管主要由接管、接头及喷嘴组成。
喷嘴采用不锈钢雾化喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利用物料的加湿搅拌。
喷嘴结构接单,易于更换,不锈钢材质,防腐耐用。
通过操作供水管道上的手动调节阀可以调制湿灰的含水率。
3.盖板主要包括做盖板、中间盖、又盖板、孔盖及检修孔盖等。
双轴搅拌机两侧设置由六个检修孔,以方便操人员平时的检修及保养。
4.双轴搅拌机的安装方式为固定式,将搅拌机安装在预先准备好的基础上。
开机后,注意搅拌机各部件的运转是否正常;每班停机时检查搅拌机叶片是否打弯,螺丝是否打落或松动;下班及停机不用时,应拉闸断电,以确保安全。
长期不使用搅拌机必须把箱体清理干净。
5.生产运转分两段进行:(1)空载运转在无负荷情况下运转1-2分钟。
(2)空载运转无反常现象后方可分段加载试运转。
