游标卡尺和螺旋测微器的读法

游标卡尺和螺旋测微器的读数

游标卡尺和螺旋测微器的读数螺旋测微器读数规则：测量值(mm)=固定刻度数(mm)(注意半毫米刻度线是否露出)+可动刻度数(估读一位)×0.01(mm)。

注意：1.读固定尺时注意半毫米刻度线是否露出。

2.可动尺需要估读一位。

3.最后读数的单位是mm，小数点后三位（不是三位有效数字）游标卡尺读数规则：若用x表示从主尺上读出的整毫米数,K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数,则记录结果表示为(x+K×精确度)mm。

需要注意的是,不管是哪种卡尺,K值均不需要向后估读一位。

注意：1.主尺读数时，看的是游标尺O刻度线左侧的部分。

单位是cm（或mm）2.游标尺读数先得看游标的精确度。

3.游标尺不需要估读。

【典型例题剖析】例1：【2015 海南】某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度,测量结果如图甲和乙所示。

该工件的直径为cm,高度为mm。

【解析】游标卡尺读数为：d=12mm+4×0.05mm=12.20mm=1.220cm;螺旋测微器读数为：h=6.5mm+0.360mm=6.860mm。

答案：1.220 6.860【误区警示】游标卡尺的读数一般会错读为1.22cm,错误地认为最后一位是零可以省略。

由于读数的最后一位代表精确度,不能省略。

例2：【2014 海南】现有一合金制成的圆柱体。

为测量该合金的电阻率,现用伏安法测量圆柱体两端之间的电阻,用螺旋测微器测量该圆柱体的直径,用游标卡尺测量该圆柱体的长度。

螺旋测微器和游标卡尺的示数如图甲和图乙所示。

(1)由图读得圆柱体的直径为mm,长度为cm。

(2)若流经圆柱体的电流为I,圆柱体两端之间的电压为U,圆柱体的直径和长度分别用D 、L表示,则用D 、L 、I 、U 表示的电阻率的关系式为ρ= 。

【解题指南】解答此题应明确以下两点:(1)掌握游标卡尺、螺旋测微器的读数规则,特别是有效数字的位数;(2)理解欧姆定律和电阻定律。

游标卡尺和螺旋测微器的读数方法(2021精选文档)

游标卡尺和螺旋测微器的读数方法
50分度游标卡尺
0 1 2 3 4 5 6 7 8 9 10 0 12 34 56 78 9 0
主尺的最小分度是1 mm,游标尺上有 50个小的等分刻度它们的总长等于49 mm，因此游标尺的每一分度与主尺的最小分度相差0.02 mm,……
三种分度游标卡尺对照表
游标游标尺等长度分刻度数
固定刻度： 0
5 0 0 45
可动刻度：
49.6 说明没有超过半
刻度线
读数L= L= 0 + 0.496 = 0.496 mm
7、请你读出下列测量结果：
1.604
15
10
01
5
70.每个人的性格中，都有某些无法让人接受的部分，再美好的人也一样。所以不要苛求别人，也不要埋怨自己。 9.只有不断找寻机会的人才会及时把握机会。 52.不做准备的人是准备失败的人！在任何苦难中能发现好的一面！ 75.是大山就有高度和坡度，是江河就有宽度和深度；是人就存在不足和错误。 75.学会开心，给自己一份明媚；学会自信，给自己一份温暖；学会承受，让心领悟坚强。风景，因走过而美丽；人生，因行进而精彩！ 79.有时，成功就在我们眼前，但却被我们所忽略，以致最终地丧失。把握眼前，坚持做好每件事，那么，成功将会离我们越来越近。 90.微笑是我们心灵的最真诚倾诉，是在困难面前最好的良药。 3.没有做不好的事；只有做不好事的人。 14.只要充分相信自己，没有什么困难可以足够持久。 77.六个不能：不能饿了才吃，不能渴了才喝，不能困了才睡，不能累了才歇，不能病了才检查，不能老了再后悔。 12.果断的放弃是面对人生面对生活的一种清醒的选择。群有同样格局和思维的人一起前行才是最重要的！
6、螺旋测微器的读数练习：

游标卡尺和螺旋测微器的读数方法

游标卡尺和螺旋测微器的读数方法1.游标卡尺：游标卡尺是一种常用的线尺，它由尺体、下巴、测头和游标组成。

下巴和测头分别用来夹持和测量被测物体，游标则用来读取尺度上的刻度。

(1)对齐：将被测物体置于下巴之间，并使其与下巴平行。

轻轻压住下巴，使其紧密贴合被测物体。

(2)读数：游标卡尺上的刻度分为主刻度和辅助刻度。

游标位于主刻度之间，并与其上的刻度线对齐，表示游标的读数。

由于游标卡尺上的主刻度通常表示毫米，而辅助刻度表示0.1毫米，所以游标卡尺的读数一般是主刻度读数加上游标对应的辅助刻度。

(3)注意事项：读数时要注意游标卡尺的零位偏差，即零点误差，因为游标卡尺的零点并不一定与尺体的起点完全对齐。

因此，在读数时，需要根据游标卡尺的零点位置进行修正。

如果游标卡尺的零点在刻度线的左侧，则需要将修正值减去，如果在右侧，则需要将修正值加上。

2.螺旋测微器：螺旋测微器是一种能够测量物体直径、长度和深度的测量工具，它通过螺旋旋转来测量被测物体的尺寸。

(1)对齐：将被测物体置于测头之间，并使其与测头平行。

轻轻旋转螺旋测微器，让测头与被测物体贴紧。

(2)读数：螺旋测微器上有一个刻度盘和一个刻度环。

刻度盘上的主刻度表示毫米，每个主刻度又被细分为10个辅助刻度，表示0.1毫米。

刻度环上的刻度线用于读取螺旋测微器的读数。

读数时，需要注意两个位置的刻度，一个是刻度盘上的主刻度，另一个是刻度环上与刻度盘对齐的刻度线。

读数时，先读取刻度盘上的主刻度，然后根据刻度环上与刻度盘对齐的刻度线的位置，确定辅助刻度的数量。

最后将两个读数相加，得到螺旋测微器的读数。

(3)注意事项：由于螺旋测微器的读数具有较高的精度，所以在读数时要注意准确对齐刻度线，避免读数误差。

此外，还应注意螺旋测微器的零点误差，读数时需要根据零点位置进行修正，修正方法与游标卡尺类似。

以上是游标卡尺和螺旋测微器的读数方法。

在实际使用时，还应结合具体的使用手册或指导，确保测量结果的准确性。

游标卡尺螺旋测微器的使用及读数

2. 找精度（0.1mm、0.05mm、0.02mm） 3. 带入公式：L=L1+n×精度
（Ι为测量长度，X为整毫米数，n为游标上第几刻线对齐）
42.5mm
53.7mm
91.7mm
133.1mm
螺旋测微器
1.构造:
2. 了解:
• 螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几厘米。
例3
• d=5.0mm+3.2×0.01mm=5.032m
读下面的数
0.591mm
8.600mm
8.480mm
5.注意 ①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。 ②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。 ③读数时，千分位要一位估读数字，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。
• 4.使用:
• (1).测量: 当小砧和测微螺杆并拢时，可动刻度的零点若恰好与固定刻度的零点重合，旋出测微螺杆，并使小砧和测微螺杆的面正好接触待测长度的物体两端，那么测微螺杆向右移动的距离就是所测的长度。这个距离的整毫米数由固定刻度上读出，小数部分由可动刻度读出.
(2)读数方法
• ①. 由固定刻度上读整毫米数; • ②. 由可动刻度读格数,并估读,再乘以0.01; • ③.待测长度为两者之和.
9＋3×0.05＝9.15mm
分组观察50分度的游标卡尺思考并讨论下列问题：
思考
1.主尺上的最小单位是多少? 2.游标尺的总长是多少？每个小格是多长？ 3.此游标卡尺的精度是多少？这样的游标卡尺我们怎么读数？

游标卡尺与螺旋测微器的读数方法

游标卡尺与螺旋测微器的读数方法下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!游标卡尺与螺旋测微器是常见的长度测量工具，在工业生产和科学研究中都有着广泛的应用。

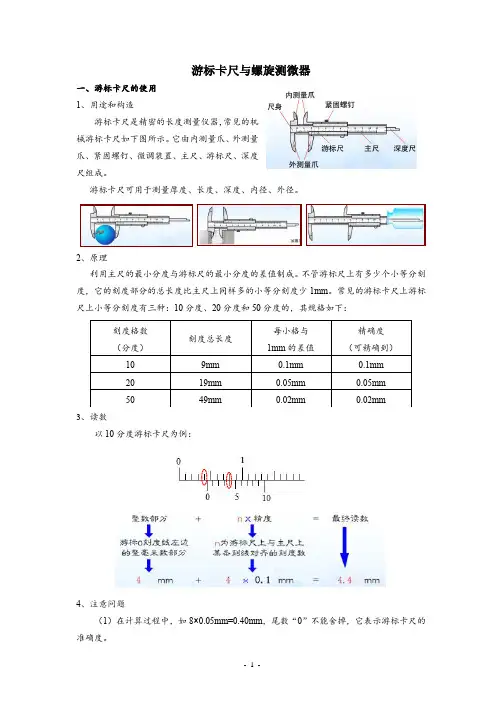

游标卡尺与螺旋测微器1——原理及读数方法

游标卡尺与螺旋测微器一、游标卡尺的使用 1、用途和构造游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。

它由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。

游标卡尺可用于测量厚度、长度、深度、内径、外径。

2、原理利用主尺的最小分度与游标尺的最小分度的差值制成。

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上同样多的小等分刻度少1mm 。

常见的游标卡尺上游标尺上小等分刻度有三种：10分度、20分度和50分度的，其规格如下：3、读数以10分度游标卡尺为例：4、注意问题（1）在计算过程中，如8×0.05mm=0.40mm ，尾数“0”不能舍掉，它表示游标卡尺的准确度。

刻度格数（分度）刻度总长度每小格与 1mm 的差值精确度（可精确到）10 9mm 0.1mm 0.1mm 20 19mm 0.05mm 0.05mm 5049mm0.02mm0.02mm二、螺旋测微器的使用1、用途和构造螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。

螺旋测微器的构造如图所示。

螺旋测微器的小砧的固定刻度固定在框架上、旋钮、微调旋钮和可动刻度、测微螺杆连在一起，通过精密螺纹套在固定刻度上。

2、原理螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50 个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。

可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。

由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

游标卡尺和螺旋测微器的使用方法

游标卡尺和螺旋测微器的使⽤⽅法游标卡尺和螺旋测微器的使⽤⽅法游标卡尺是⼀种常⽤的量具，具有结构简单、使⽤⽅便、精度中等和测量的尺⼨范围⼤等特点，可以⽤它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应⽤范围很⼴。

⼀、结构组成：游标卡尺由主尺和副尺（⼜称游标）组成。

主尺与固定卡脚制成⼀体；副尺与活动卡脚制成⼀体，并能在主尺上滑动。

游标卡尺有0.02、0.05、0.1mm三种测量精度。

⼆、读数⽅法：1、游标卡尺是利⽤主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。

主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接⽤数字刻出）2、游标卡尺读数分为三个步骤，下⾯以图13-3所⽰0.02游标卡尺的某⼀状态为例进⾏说明。

3、在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。

图⽰33mm。

4、副尺上⼀定有⼀条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02mm相乘，就得到最后读数的⼩数部分。

图⽰为0.24mm。

5、将所得到的整数和⼩数部分相加，就得到总尺⼨为33.24mm。

三、游标卡尺的使⽤⽅法：量具使⽤得是否合理，不但影响量具本⾝的精度，且直接影响零件尺⼨的测量精度，甚⾄发⽣质量事故，对国家造成不必要的损失。

所以，我们必须重视量具的正确使⽤，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。

使⽤游标卡尺测量零件尺⼨时，必须注意下列⼏点：1、测量前应把卡尺揩⼲净，检查卡尺的两个测量⾯和测量刃⼝是否平直⽆损，把两个量⽖紧密贴合时，应⽆明显的间隙，同时游标和主尺的零位刻线要相互对准。

这个过程称为校对游标卡尺的零位。

2、移动尺框时，活动要⾃如，不应有过松或过紧，更不能有晃动现象。

⽤固定螺钉固定尺框时，卡尺的读数不应有所改变。

螺旋测微器和游标卡尺的读数方法

游标卡尺和螺旋测微器的读数方法【考点解读】游标卡尺和螺旋测微器是高中物理实验的基础工具，熟练使用游标卡尺、螺旋测微器并正确读数不仅有助于我们提高解题能力更有助于培养我们的物理素养。

本专题将为大家介绍游标卡尺和螺旋测微器的读数问题。

【基础检测】一、游标卡尺1.构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺.(如图1所示)图12.用途：测量厚度、长度、深度、内径、外径.3.原理：利用主尺的最小分度与游标尺的最小分度的差值制成.不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：4.读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm.二、螺旋测微器的使用1.构造：如图2所示，B为固定刻度，E为可动刻度.图22.原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺.3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm).如图3所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.图3【考点精讲】1.游标卡尺的读数（1）游标卡尺的读数应注意以下几点(1)看清精确度例如(图4)图4易错成11 mm＋4×0.1 mm＝11.40 mm，正确的应为11.4 mm，游标卡尺不需要估读，后面不能随意加零或去零；例如(图5)图5易错成10 mm＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.例如(图6)图6易错成5 mm ＋4×0.05 mm ＝5.20 mm 正确的应为50 mm ＋4×0.05 mm ＝50.20 mm. (3)区分零刻度与标尺最前端例如(图7)图7易错成13 mm ＋10×0.05 mm ＝13.50 mm 正确读数为14 mm ＋10×0.05 mm ＝14.50 mm. （2）游标卡尺读数之计算法所测物体尺寸应为主尺零刻度与标尺零刻度之间的距离，21x x x -=∆，其中1x 为主尺零刻度到对齐刻度线的距离，2x 为标尺零刻度到标尺上对齐刻度线的距离。

游标卡尺和螺旋测微器的使用

游标卡尺和螺旋测微器的使用一、游标卡尺的使用游标卡尺是一种测量工具，由一个主卷尺和一个滑尺组成。

它的使用方法如下：1.准备工作：首先检查卡尺的刻度是否清晰，主卷尺和滑尺之间是否无摩擦。

若有问题，及时进行维护和修复。

2.测量尺寸：将游标卡尺的两腿用手掌固定在待测物的两端，保持稳定。

然后通过眼睛垂直于待测物，从顶部向下读取游标卡尺上最接近0刻度的线数值。

主卷尺和滑尺上的长刻度线代表毫米，短刻度线代表厘米。

滑尺上的游标刻度线代表0.02毫米或0.05毫米，通过对齐游标刻度线辨读数值。

3.注意事项：使用游标卡尺时，要保持垂直于待测物进行测量，尽量避免斜视。

同时要确保两腿平行固定，使测量结果准确可靠。

螺旋测微器是一种高精度的测量工具，用于测量物体的直径、深度等尺寸。

它采用螺旋原理，通过测量螺旋的回转角度来确定尺寸。

螺旋测微器的使用方法如下：1.调零：将滑螺旋测微器的量程调至最大值，将对测微器头触头与底座触头轻轻接触，然后转动调零手轮，使读数指针归零。

2.测量尺寸：将待测物体放入测微器的测量范围内，用进给手轮使测微器头轻轻与物体表面接触。

然后用调零手轮微调，使读数指针与刻度盘上的刻度线对齐。

通过读数盘上的主刻度线和刻度条上的副刻度线，确定测量结果。

3.记录读数：读出刻度盘上指针所指的刻度值，并结合副刻度线的读数进行计算。

注意螺纹测微器的主刻度代表一个螺纹的直径，副刻度代表螺距，通过读取主刻度和副刻度的值可以计算得到待测物尺寸的精确数值。

4.注意事项：使用测微器时，要保持测微器头与待测物表面的轻微接触，避免过度压力。

同时要确保测量方向垂直于待测物，以保证测量结果的准确性。

总结：游标卡尺和螺旋测微器是常见的测量工具，通过正确使用这些工具，可以实现精密测量，满足制造工艺和产品质量的要求。

在使用过程中，我们需要注意保持垂直测量，避免斜视；保持测量工具的清洁和维护，以确保测量的准确性。

不同的应用场景和需求可能需要不同类型的测量工具，因此在具体使用时，要选择合适的工具和方法，以确保测量结果的准确性和可靠性。

主要仪器仪表的读数方法

主要仪器仪表的读数方法一、游标卡尺与螺旋测微器的读数1）不论是哪种测量仪，测量值=主尺读数+游标尺读数×最小精度。

游标卡尺主尺的读数读游标尺零刻度线左侧一格（注意不要读成游标尺边框左侧一格）。

游标尺的读数为游标尺与主尺对齐的刻度线格子数。

游标尺上有10小格的即为10分度尺，最小精度为10的倒数，即0.1mm；依次类推：20分度尺的最小精度为0.05mm，50分度尺的最小精度为0.02mm，螺旋测微器的最小精度为0.01mm。

2）读数时都应以毫米为单位（注意游标卡尺的主尺上标注的数字以cm为单位），作答时按要求换算。

3）螺旋测微器读数时，必须估读，以毫米为单位，一定是三位小数（故名千分尺）。

游标卡尺不要估读。

以毫米为单位，十分度（0.1mm）的只有一位小数，二十分度(0.05mm)和五十分度(0.02mm)的应有两位小数。

【读数练习】1．用游标为50分度的游标卡尺测量某工件的长度时，示数情况如图21-1所示，则测量结果应该读作mm 。

2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。

用它测量一工件的长度，如上右图所示，图示的读数是 mm。

3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如下左图所示。

该工件的直径为___________mm。

４．使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到上右图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为cm；５．已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cm B．2.37cm C．2.372cm D．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。

６.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：mm、mm、mm。

主要仪器仪表的读数方法

主要仪器仪表的读数方法一、游标卡尺与螺旋测微器的读数1）不论是哪种测量仪，测量值=主尺读数+游标尺读数×最小精度。

游标卡尺主尺的读数读游标尺零刻度线左侧一格（注意不要读成游标尺边框左侧一格）。

游标尺的读数为游标尺与主尺对齐的刻度线格子数。

游标尺上有10小格的即为10分度尺，最小精度为10的倒数，即0.1mm；依次类推：20分度尺的最小精度为0.05mm，50分度尺的最小精度为0.02mm，螺旋测微器的最小精度为0.01mm。

2）读数时都应以毫米为单位（注意游标卡尺的主尺上标注的数字以cm为单位），作答时按要求换算。

3）螺旋测微器读数时，必须估读，以毫米为单位，一定是三位小数（故名千分尺）。

游标卡尺不要估读。

以毫米为单位，十分度（0.1mm）的只有一位小数，二十分度(0.05mm)和五十分度(0.02mm)的应有两位小数。

【读数练习】1．用游标为50分度的游标卡尺测量某工件的长度时，示数情况如图21-1所示，则测量结果应该读作mm 。

2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。

用它测量一工件的长度，如上右图所示，图示的读数是 mm。

3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如下左图所示。

该工件的直径为___________mm。

４．使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到上右图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为cm；５．已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cm B．2.37cm C．2.372cm D．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。

６.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为： mm 、 mm 、 mm 。

游标卡尺和螺旋测微器的读数

游标卡尺和螺旋测微器的读数
读数公式: 读数公式: y=kx+b
说明: 说明: 1,y——测量长度. , 测量长度. 测量长度 2,k——准确度(①对螺旋测微器:k=0.01 , 准确度( 对螺旋测微器: 准确度 ②对游标卡尺:k=1/n ,n为可动对游标卡尺: 为可动刻度最小格的格数) 刻度最小格的格数) 3,x——可动刻度与主刻度尺对齐的可动刻度最小格 , 可动刻度与主刻度尺对齐的可动刻度最小格的格数,螺旋测微器必须有一位估读数,游标卡的格数螺旋测微器必须有一位估读数, 螺旋测微器必须有一位估读数尺不能有估读数) 尺不能有估读数) 4,b——主刻度尺的准确读数(不要估读,必须以毫 , 主刻度尺的准确读数( 主刻度尺的准确读数不要估读, 为单位) 米mm为单位)

游标卡尺和螺旋测微器读数

游标卡尺读数1.(1小题共2分)实验读数，请读出下列图中仪器对应的读数，并填写在图后的横线上。

2.(1小题共2分)用螺旋测微器测量金属管线外径D时刻度的位置如图所示，从图中读出外径为______ mm。

3.(1小题共2分)用螺旋测微器测金属丝的直径，测量结果如图所示。

由图可读出金属丝的直径为______ mm。

4.(1小题共2分)请读出下列游标卡尺和螺旋测微器的示数。

卡尺读数：______ cm；螺旋测微器读数：______ mm。

5.(1小题共4分)(4分)图a中螺旋测微器读数为______ mm；图b中游标卡尺（游标尺上有50个等分刻度）读数为______ cm。

6.(1小题共2分)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示。

该工件的直径为______ cm，高度为______ mm。

7.(1小题共2分)读出游标卡尺测量和螺旋测微器测量的读数______ mm；______ mm。

8.(1小题共2分)如图所示，螺旋测微器的读数为______ cm。

9.(2小题共4分)正确读出下列各数：(1)(2分)图甲游标卡尺的读数为______ mm。

(2)(2分)图乙螺旋测微器的读数______ mm。

10.(2小题共4分)按要求完成下列填空：(1)(2分)图甲中游标卡尺的读数是______ cm；(2)(2分)图乙中螺旋测微器的读数是______ mm。

11.(2小题共4分)游标卡尺和螺旋测微器(1)(2分)用游标卡尺测一工件外径，读数如图所示，读数为______mm．(2)(2分)用螺旋测微器测一圆形工件的直径，读数如图所示，读数为______mm．12.(1小题共2分)图甲中游标卡尺读数为______ mm，图乙中螺旋测微器读数为______ mm。

13.(2小题共4分)【2015东城二模21.1】(1)(2分)图甲中10分度游标卡尺（主尺的最小分度为1mm）的读数为______ cm。
