高中物理游标卡尺和螺旋测微器专项练习人教版必修

合集下载

人教版高中物理选修3-1游标卡尺螺旋测微器读数练习题

① mm
② mm
③ mm
④ mm
⑤ mm
⑥ mm
4/5
附加题：已知游标卡尺的主尺最小分度是lmm，游标尺上有
10个小的等分刻度，它们的总长等于9 mm，用这游标尺测得物体长度为2.
37cm，这时候游标尺上的第条刻度线与主尺上的
mm刻度线对齐。
5/5
3读数：＿＿＿＿mm
4读数：＿＿＿＿＿mm
5读数：＿＿＿＿＿mm
6读数：＿＿＿＿＿mm
20分度（0.05mm）
2/5
7读数：＿＿＿mm
主尺
8读数：＿＿＿mm
游标尺
9读数：＿＿＿mm
50分度（0.02mm）
10读数：＿＿＿mm
11读数：＿＿＿mm
பைடு நூலகம்
3/5
12读数：＿＿＿mm
1读数：＿＿＿mm
螺旋测微器的读数
教学资料范本
人教版高中物理选修3-1游标卡尺螺旋测微器读数练习题
编辑：__________________ 时间：__________________
1/5
（精心整理，诚意制作）
游标卡尺螺旋测微器读数练习题
组卷：陈光林
班级＿＿＿姓名＿＿＿＿＿
10分度（0.1mm）
1读数：＿＿＿＿＿mm
2读数：＿＿＿＿＿mm

螺旋测微器和游标卡尺专项练习(含详细答案)

螺旋测微器和游标卡尺专项练习(含详细答案)520 25 15螺旋测微器和游标卡尺专项练习1.游标卡尺⑴10分度的游标卡尺。

游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。

其读数准确到0.1mm 。

⑵20分度的游标卡尺。

游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。

其读数准确到0.05mm 。

⑶50分度的游标卡尺。

游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。

这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。

这种卡尺的读数可以准确到0.02mm 。

如右图中被测圆柱体的直径为2.250cm 。

要注意：游标卡尺都是根据刻线对齐来读数的，所0 1 2 3 4 5 6 7 8 9 012345678914.用螺旋测微器测圆柱体直径时，示数如右图，此示数为mm。

5.下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为mm。

6. 上右图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆柱的直径时，卡尺上的示数如图。

可读出圆柱的直径为mm。

7.下图所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。

8.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cm B．2.37cm C．2.372cm D．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是__ ___；用游标尺上有10个等分刻度的游标卡尺测量的结果是____ __。

高中物理游标卡尺和螺旋测微器专项练习题(有答案)

例5.用游标卡尺测量金属小球的直径。图为游标卡尺测量时示数，则金属球的直径d=cm；
例6.是h=mm；
例7.用游标卡尺测量金属小球的直径。图为游标卡尺测量时示数，则金属球的直径d=cm；
例8.如图所示的三把，它们的游标尺自左至右分别为10等分、20等分、50等分，它们的读数依次为
高中物理游标卡尺和螺旋测微器专项练习题
例1.如图所示，用游标卡尺测得小球的直径，其读数为d=mm；
例2.使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径是d=mm；
例3.用游标卡尺测量某物体的宽度，游标标尺的示数如图所示，其读数为L=mm；
例4.一位同学在实验中用螺旋测微器测量物体长度，得到结果如图所示，螺旋测微器示数为L=mm；
例13.如图所示，游标卡尺的示数为mm，螺旋测微器的示数为mm。
mm，mm，mm。
例9.游标卡尺读数和螺旋测微器的读数方法不一样，甲为游标卡尺，乙为螺旋测微器。
（1）图甲游标卡尺的读数为cm；
（2）图乙螺旋测微器的读数为mm；
例10.用螺旋测微器测圆金属丝直径d时，示数如图所示，此示数为mm。
例11.用螺旋测微器测量某物体的宽度的结果如图所示，则宽度d=mm。
例12.某同学用螺旋测微器和游标卡尺分别测量一物体的直径，则直径d=mm。

人教版高三物理专项练习：游标卡尺和螺旋测微器专项训练

游标卡尺专项训练1.如图所示，螺旋测微器的读数为mm，20分度的游标卡尺读数为mm．2.用螺旋测微器测某一圆柱体直径，示数如图甲所示，此示数为mm；用游标卡尺测量某工件的外径时，示数如图乙所示，则读数为mm．3.某同学在测定金属圆柱体电阻率时需要先测量其尺寸，他分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和如图（b）所示，长度为cm，直径为mm．4.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示．该工件的直径为cm，高度为mm．5.（1）用螺旋测微器测量合金丝的直径．为防止读数时测微螺杆发生转动，读数前应先旋紧如图甲所示的部件（选填“A”、“B”、“C”或“D”）．从图中的示数可读出合金丝的直径为mm．（2）用游标卡尺可以测量某些工件的外径．在测量时，示数如上图乙所示，则读数分别为mm．6.下述图中，游标卡尺示数是cm；螺旋测微器的示数是mm.7.图一中螺旋测微器读数为mm．图二中游标卡尺读数为cm．8.用螺旋测微器测量一根电阻丝的直径，测量结果如图①，其读数为________ mm.用游标为50分度的卡尺测量某圆筒的内径，则该游标卡尺的标尺每一小格的长度为________ mm，测量结果如图②所示，此工件的直径为________ cm.9.图(甲)是用一主尺最小分度为1 mm，游标上有20个分度的卡尺测量一工件的长度，结果如图所示．可以读出此工件的长度为____________ cm.图(乙)是用螺旋测微器测量某一圆筒内径时的示数，此读数应为________ cm.10.有一游标卡尺，主尺的最小分度是1 mm，游标上有20个等分刻度．用它测量一小球的直径，如图甲所示的读数是________ mm.用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是_________ mm.甲乙11.图甲中螺旋测微器读数为______________ mm.图乙中游标卡尺(游标尺上有50个等分刻度)读数为______________ mm.12.某学生用螺旋测微器在测定某一金属丝时，测得的结果如图a所示，则该金属丝的直径d＝________ mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图b所示，则该工件的长度L＝__________ cm.13.用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是________ mm.用游标卡尺可以测量某些工件的外径．在测量时，示数如图乙所示，则读数分别为________mm14.将如图所示的螺旋测微器的读数写出来．甲．______mm乙．______cm15.下图中螺旋测微器的读数为 _________mm.16.某同学利用螺旋测微器测量一金属板的厚度．该螺旋测微器校零时的示数如图a所示，测量金属板厚度时的示数如图b所示．图a所示读数为__________ mm，图b所示读数为__________ mm，所测金属板的厚度为__________ mm.17.图中给出的是用螺旋测微器测量一小钢球的直径时的示数，此读数应________mm.18.图中螺旋测微器的读数是_____________mm.19.下图是用螺旋测微器测量两根金属棒直径的示意图，图a的读数是________mm，图b的读数是______________mm.20.在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图所示，读数为________ mm.21.常用螺旋测微器的精度是0.01 mm，下图中的螺旋测微器读数为5.623 mm，请你在刻度线旁边的方框内标出相应的数以符合给出的数值．22.如图所示，游标卡尺读数为________mm，螺旋测微器读数为________mm.23.（1）如图所示的游标卡尺，游标尺上共有20个分度，用它测量某工件的外径时，示数如图，则此工件的外径是mm.（2）用螺旋测微器测量某电阻丝的直径如图，则此电阻丝的直径为mm.24.正确读出下列各数：①图1游标卡尺的读数为mm．②图2螺旋测微器的读数mm.25.如图所示，螺旋测微器的示数为mm，游标卡尺的示数为mm．26.图中游标卡尺读数为mm，螺旋测微器读数为mm．27.某同学要测量一均匀新材料制成的圆柱体的长度和直径，步骤如下：（1）用游标为20分度的卡尺测量其长度如图1所示，由图可知其长度为mm；（2）用螺旋测微器测量其直径如图2，由图可知其直径为mm．28.图中游标卡尺的读数为mm；图中螺旋测微器的读数为mm．29.读出下列游标卡尺和螺旋测微器的示数：mm，mm30.在测定金属的直径时，螺旋测微器的读数如图所示．可知该金属丝的直径d=mm．31.用游标卡尺测量某一铁球的直径．主尺示数（单位为cm）和游标的位置如图所示，则其直径为cm；用螺旋测微器测量小钢球的直径，长度如图所示，其直径长为mm．32.某同学用刻度尺测金属丝的长度l，用螺旋测微器测金属丝的直径d，其示数分别如图1和图2所示，则金属丝长度l=cm，金属丝直径d=mm．他还用多用电表按正确的操作程序测出了它的阻值，测量时选用“×1”欧姆挡，示数如图3所示，则金属丝的电阻R=Ω．33.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示．该工件的直径为______cm，高度为__________mm.34.某同学用游标卡尺和螺旋测微器分别测量一工件的长度和厚度，如图所示，读出该工件的长度为______ cm.厚度的测量值为______mm35.某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如甲图所示，则该金属丝的直径d＝__________mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如乙图所示，则该工件的长度L＝____________cm.36.某同学为了练习各种仪表的读数规则，他做了如下几种图示的练习：其中如图甲所示为游标卡尺的读数，其值为____cm；如图乙所示为螺旋测微器的读数，其值为____mm；如图丙所示为电流表的读数，使用量程为0～0.6 A时的读数为______A.答案解析1.【答案】6.768 104.05【解析】螺旋测微器的固定刻度读数为6.5 mm，可动刻度读数为0.01×26.8 mm=0.268 mm，所以最终读数为（6.5+0.268）mm=6.768 mm．游标卡尺的主尺读数为104 mm，游标读数为0.05×1 mm=0.05 mm，所以最终读数为(104+0.05) mm=104.05 mm．2.【答案】3.550 11.50【解析】1.螺旋测微器的固定刻度为3.5 mm，可动刻度为5×0.010 mm=0.050 mm，所以最终读数为3.5 mm+0.050 mm=3.550 mm．2.游标卡尺的主尺读数为：1.1 cm=11 mm，游标尺上第10个刻度和主尺上某一刻度对齐，所以游标读数为10×0.05 mm=0.50 mm，所以最终读数为：11 mm+0.50 mm=11.50 mm．3.【答案】5.024.815【解析】（a）是10分度的卡尺，其精确度为0.1 mm，主尺读数为：5 cm=50 mm，游标上第2个刻度与上面对齐，读数为：2×0.1 mm=0.2 mm，故最终读数为：(50+2×0.1) mm=50.2 mm=5.02 cm；螺旋测微器：固定刻度为4.5 mm，可动刻度为31.5×0.01 mm，则读数为（4.5+31.5×0.01）mm=4.815 mm．4.【答案】4.240 1.845【解析】游标卡尺的主尺读数为4.2 cm，游标尺上第8个刻度和主尺上某一刻度对齐，所以游标读数为8×0.05 mm=0.40 mm=0.040 cm，所以最终读数为：4.2 cm+0.040 cm=4.240 cm．螺旋测微器的固定刻度为 1.5 mm，可动刻度为34.5×0.01 mm=0.345 mm，所以最终读数为 1.5 mm+0.345 mm=1.845 mm．5.【答案】（1）B0.410 （2）11.50【解析】解：（1）读数前应先旋紧B，使读数固定不变，螺旋测微器的固定刻度为0 mm，可动刻度为41.0×0.01 mm=0.410 mm，所以最终读数为0 mm+0.410 mm=0.410 mm．（2）游标卡尺的主尺读数为11 mm，游标尺上第10个刻度和主尺上某一刻度对齐，所以游标读数为10×0.05 mm=0.50 mm，所以最终读数为：11 mm+0.50 mm=11.50 mm．6.【答案】10.34 3.388【解析】游标卡尺示数是10.3 cm+0.1mm×4=10.34 cm；螺旋测微器的示数是3 mm+0.01 mm×38.8=3.388 mm.7.【答案】4.487 2.64【解析】螺旋测微器的固定刻度为4 mm，可动刻度为48.7×0.01 mm=0.487 mm，所以最终读数为4 mm+0.487 mm=4.487 mm．10分度的游标卡尺，精确度是0.1 mm，游标卡尺的主尺读数为26 mm，游标尺上第4个刻度和主尺上某一刻度对齐，所以游标读数为4×0.1 mm=0.4 mm，所以最终读数为：26 mm+0.4 mm=26.4 mm=2.64 cm．8.【答案】1.5540.98 1.114【解析】螺旋测微器的读数公式：固定刻度(mm)＋旋转刻度(估读)×0.01 mm＝测量值，所以螺旋测微器的读数为：1.5 mm＋5.4×0.01 mm＝1.554 mm.游标卡尺的读数公式：主尺(mm)＋格数×(0.1或0.05或0.02)＝测量值，所以此游标卡尺读数为1.1 mm＋7×0.02 mm＝1.114 mm9.【答案】10.2350.554 6【解析】游标卡尺的主尺读数为102 mm，游标读数为0.05×7 mm＝0.35 mm，所以最终读数为102.35 mm＝10.235 cm.螺旋测微器的固定刻度为5.5 mm，可动刻度为0.01×4.6 mm＝0.046 mm，所以最终读数为5.546 mm＝0.5546 cm.10.【答案】10.50 1.731(1.730～1.733均可)【解析】11.【答案】8.11810.94【解析】甲图主尺为8 mm，游标读数11.8×0.01 mm，因此读数为8.118 mm；主尺为10 mm，游标读数为47×0.02 mm，两者相加为10.94 mm.12.【答案】3.205 2.030【解析】游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．螺旋测微器的固定刻度读数为3 mm.可动刻度读数为0.01×20.5 mm＝0.205 mm，所以最终读数为3.205 mm.游标卡尺的主尺读数为20 mm，游标读数为0.05×6 mm＝0.30 mm，所以最终读数为20.30 mm＝2.030 cm.13.【答案】1.19511.50【解析】螺旋测微器读数为1 mm＋19.5×0.01 mm＝1.195 mm游标卡尺读数为11 mm＋10×0.05 mm＝11.50 mm.14.【答案】8.4760.657 8【解析】甲：8 mm＋47.7×0.01 mm＝8.477 mm.乙：6.5 mm＋7.8×0.01 mm＝6.578 mm＝0.657 8 cm.15.【答案】5.200【解析】螺旋测微器的读数公式：固定刻度(mm)＋旋转刻度(估读)×0.01 mm＝测量值，所以螺旋测微器的读数为：5 mm＋20.0×0.01 mm＝5.200 mm.16.【答案】0.010 6.870 6.860【解析】螺旋测微器在读数时，整毫米与半毫米读数由固定刻度读出，小数部分由可动刻度读出，螺旋测微器要估读一位，可动部分每一小格表示0.01 mm，由此可知a读数为0＋1.0×0.01 mm＝0.010 mm；b读数为6.5 mm＋37.0×0.01 mm＝6.870 mm; 所测金属板的厚度为6.870 mm－0.010 mm＝6.860 mm.17.【答案】8.600【解析】螺旋测微器的读数公式：固定刻度(mm)＋旋转刻度(估读)×0.01 mm＝测量值，所以螺旋测微器的读数为：8.5 mm＋10.0×0.01 mm＝8.600 mm.18.【答案】5.681(5.680～5.682)【解析】主尺读数为 5.5 mm，可动刻度为18.1×0.01 mm，所以螺旋测微器的读数为 5.5 mm＋18.1×0.01 mm＝5.681 mm19.【答案】3.207 1.880【解析】a图中3 mm＋20.7×0.01 mm＝3.207 mm，b图中1.5 mm＋38.0×0.01 mm＝1.880 mm20.【答案】0.617(0.615～0.619)【解析】螺旋测微器的精确度为0.01 mm，固定刻度读数为0.5 mm，可动刻度读数为11.7 mm，结果为d＝0.5 mm＋11.7×0.01 mm＝0.617 mm.21.【答案】如图【解析】根据螺旋测微器读数结合题图可知，主尺固定刻度填5，这样主尺读取 5.5 mm，可动刻度应读取0.123，由于精度为0.01 mm，故可动数据读取12.4时，下面的方框填写10，上面的方框填写15.22.【答案】49.15 0.900【解析】游标卡尺读数为，螺旋测微器的读数为23.【答案】（1）4.35 （2）1.567~1.570【解析】（1）20分度的游标卡尺，精确度是，游标卡尺的主尺读数为，游标尺上第7个刻度和主尺上某一刻度对齐，所以游标读数为，所以最终读数为：.（2）螺旋测微器的固定刻度为，可动刻度为，所以最终读数为。

高中物理游标卡尺和螺旋测微器专项练习题(有答案)

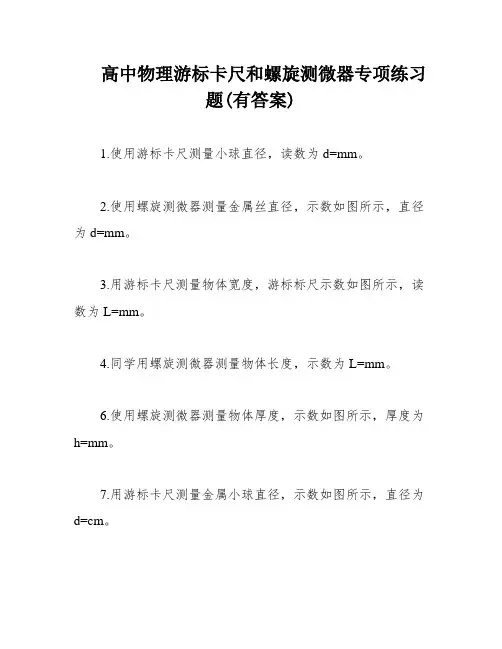

高中物理游标卡尺和螺旋测微器专项练习
题(有答案)
1.使用游标卡尺测量小球直径，读数为d=mm。

2.使用螺旋测微器测量金属丝直径，示数如图所示，直径为d=mm。

3.用游标卡尺测量物体宽度，游标标尺示数如图所示，读数为L=mm。

4.同学用螺旋测微器测量物体长度，示数为L=mm。

6.使用螺旋测微器测量物体厚度，示数如图所示，厚度为h=mm。

7.用游标卡尺测量金属小球直径，示数如图所示，直径为d=cm。

8.三把游标尺自左至右分别为10等分、20等分、50等分，读数依次为mm、mm、mm。

9.游标卡尺读数和螺旋测微器读数方法不同。

游标卡尺读
数为cm，螺旋测微器读数为mm。

10.用螺旋测微器测量圆金属丝直径d，示数如图所示，直径为mm。

11.用螺旋测微器测量物体宽度，结果如图所示，宽度为
d=mm。

游标尺和螺旋测微器-练习题

游标尺和螺旋测微器-练习题
游标尺和螺旋测微器都是用来测量物体长度、厚度、直径等物
理量的测量工具。

下面是一些练题，帮助你加深理解这些测量工具
的使用：
1. 一个长度为30 cm的物体，用游标尺测量长度得到读数为29.5 cm，如果游标尺的分度值为0.1 cm，这个读数的误差为多少？
答：游标尺的读数精度为0.1 cm，所以只能测到小数点后一位，即误差范围为0.05 cm。

2. 一个长度为10 cm的物体，用螺旋测微器测量长度得到读数
为5.12 mm，如果螺旋测微器的分度值为0.01 mm，这个读数的误
差为多少？
答：螺旋测微器的读数精度为0.01 mm，所以只能测到小数点
后两位，即误差范围为0.005 mm。

3. 如果要测量一个物体的直径，你会选择使用游标尺还是螺旋
测微器？为什么？
答：测量直径时应选择螺旋测微器，因为它的读数精度更高，
能够测量小于1 mm的物体，而游标尺只能测量到0.1 mm。

4. 如果要测量一个物体的长度，你会选择使用游标尺还是螺旋
测微器？为什么？
答：测量长度时应选择游标尺，因为它的读数精度为0.1 mm，足以满足大部分测量需求。

同时，游标尺使用方便，可以快速测量。

总之，游标尺和螺旋测微器都是非常常用的测量工具，掌握它
们的使用方法和注意事项对于做好实验和项目十分重要。

物理游标卡尺和螺旋测微器专项练习

物理游标卡尺和螺旋测微器专项练习1.用游标卡尺测量摆球直径。

游标位置如右图所示，可知摆球直径是 mm 。

2.有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。

用它测量一工件的长度，如下左图所示，图示的读数是 mm 。

3. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm ）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为 mm 。

4.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：A ． 2.4cmB ． 2.37cmC ． 2.372cmD ． 2.3721cm 其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。

（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L =________ m 。

5.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为： mm 、 mm 、 mm 。

6．游标卡尺读数为___________ 螺旋测微器的读数为_______7．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.8、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm 和_______mm 。

9、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为 mm 乙：读数为 __________mm10、读出游标卡尺和螺旋测微器的读数：123456 01234567890 cm 56⑴读数为__________cm ． ⑵读数为__________cm ．11、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数. 甲：读数为__ __mm 乙：读数为_______mm.12、某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d=_______ mm 。

螺旋测微器和游标卡尺专项练习(含详细答案)

1 / 3 5 0 20 25 15 螺旋测微器和游标卡尺专项练习1.游标卡尺⑴10分度的游标卡尺.游标上相邻两个刻度间的距离为0.9mm,比主尺上相邻两个刻度间距离小0.1mm.读数时先从主尺上读出厘米数和毫米数,然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐,0.1毫米位就读几〔不能读某〕.其读数准确到0.1mm.⑵20分度的游标卡尺.游标上相邻两个刻度间的距离为0.95mm,比主尺上相邻两个刻度间距离小0.05mm.读数时先从主尺上读出厘米数和毫米数,然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是几乘0.05毫米.其读数准确到0.05mm.⑶50分度的游标卡尺.游标上相邻两个刻度间的距离为0.98mm,比主尺上相邻两个刻度间距离小0.02mm.这种卡尺的刻度是特殊的,游标上的刻度值,就是毫米以下的读数.这种卡尺的读数可以准确到0.02mm.如右图中被测圆柱体的直径为2.250cm.要注意：游标卡尺都是根据刻线对齐来读数的,所以都不再往下一位估读.2.螺旋测微器固定刻度上的最小刻度为0.5mm 〔在中线的上侧〕；可动刻度每旋转一圈前进〔或后退〕0.5mm.在可动刻度的一周上平均刻有50条刻线,所以相邻两条刻线间代表0.01mm.读数时,从固定刻度上读取整、半毫米数,然后从可动刻度上读取剩余部分〔因为是10分度,所以在最小刻度后应再估读一位〕,再把两部分读数相加,得测量值.上图中的读数应该是6.702mm.3.巩固练习1.用游标卡尺测量摆球直径.游标位置如右图所示,可知摆球直径是mm.2.有一游标卡尺,主尺的最小分度是1mm,游标上有20个小的等分刻度.用它测量一工件的长度,如下左图所示,图示的读数是mm.3. 一游标卡尺的主尺最小分度为1mm,游标上有10个小等分间隔,现用此卡尺来测量工件的直径,如上右图所示.该工件的直径为___________mm.4.用螺旋测微器测圆柱体直径时,示数如右图,此示数为mm.5.下左图为用游标为50分度的卡尺〔测量值可准确到0.02mm 〕测定某圆筒的内径时,卡尺上的示数如图可读出圆筒的内径为mm .6. 上右图为用游标为50分度的卡尺〔测量值可准确到0.02mm 〕测定某圆柱的直径时,卡尺上的示数如图.可读出圆柱的直径为mm.7.下图所示,甲、乙游标卡尺的示数分别为甲图mm ,乙图mm .8.〔1〕已知不同的工具测量某物体的长度时,有下列不同的结果：A ．2.4cmB ．2.37cmC ．2.372cmD ．2.3721cm其中,用最小分度值为厘米的刻度尺测量的结果是__ ___；用游标尺上有10个等分刻度的游标卡尺测量的结果是____ __.〔2〕一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示,则该物体的长度L =_____ __ m .0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 12 / 39.下图是用螺旋测微器测量三根金属棒直径的示意图,从左到右三根金属棒的直径依次为：mm 、mm 、mm.10．游标卡尺读数为_____ ______mm 螺旋测微器的读数为__ ____mm 11．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为___ ____mm.；螺旋测微器的读数为_______mm.12、下图中50分度游标卡尺和螺旋测微器的读数分别为___ __mm 和_____mm.13、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数．甲：读数为mm 乙：读数为_______mm 14、在"用双缝干涉测光的波长〞的实验中；测量头装置如下图所示,调节分划板的位置,使分划板中心刻线对齐某亮条纹的中心,此时螺旋测微器的读数是____mm.15、<1>使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸,得到图中的游标卡尺的读数,由于遮挡,只能看到游标的后半部分,图中游标卡尺的读数为cm ；〔2〕从图中读出金属丝的直径为__________mm.16、读出游标卡尺和螺旋测微器的读数：⑴读数为_________cm ．⑵读数为_________cm ．17、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数. 甲：读数为____mm 乙：读数为______mm.18、某学生用螺旋测微器在测定某一金属丝的直径时,测得的结果如下左图所示,则该金属丝的直径d =_______mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度,测得的结果如下右图所示,则该工件的长度L =______cm.19、图一中螺旋测微器读数为__________mm.图二中游标卡尺〔游标尺上有50个等分刻度〕读数为_________cm. 15 205 10 0 20 2530 15 10 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10 0123456 cm 0 5 10 25 300 5 10 5 6 乙0 2520 15例如第31条对齐答案1、17.02、104.003、29.8 4. 8.115 5、52.12 6、42.127、0.15；8.95 8、〔1〕A;B；0.02030 9、3.550；1.130；5.700 10、；9.205 11、11.4；0.920 12、10.52；10.295 13、1.881；23.20 14、1.76015、〔1〕5.45；解析：游标上有10个小等分刻度的长度是9mm；所以游标卡尺的固定刻度于游标尺对其的刻度读数为59mm,游标尺上第5个刻度游标读数为0.9×5mm=0.45mm,所以最终读数为：59mm-4.5mm=54.5mm=5.45cm〔2〕0.52016、5.45；0.6725 17、1.880；10.44 18、3.205；5.015 19、1.998;1.0943 / 3。

高中物理游标卡尺和螺旋测微器专项练习新人教版选修3

物理游标卡尺和螺旋测微器专项练习1.游标卡尺⑴10分度的游标卡尺。

游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。

其读数准确到0.1mm 。

⑵20分度的游标卡尺。

游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。

其读数准确到0.05mm 。

⑶50分度的游标卡尺。

游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。

这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。

这种卡尺的读数可以准确到0.02mm 。

如右图中被测圆柱体的直径为2.250cm 。

要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

2.螺旋测微器固定刻度上的最小刻度为0.5mm （在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm 。

在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm 。

读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

上图中的读数应该是6.702mm 。

3.巩固练习1.用游标卡尺测量摆球直径。

游标位置如右图所示，可知摆球直径是 mm 。

2.有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。

用它测量一工件的长度，如下左图所示，图示的读数是 mm 。

3. 一游标卡尺的主尺最小分度为1mm ，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。

该工件的直径为___________mm 。

人教版选修3-1游标卡尺+螺旋测微器10道

从基础到提升60：游标卡尺+螺旋测微器【例题精选】1．用游标卡尺测得某样品的长度如图甲所示，其读数L=________mm；用螺旋测微器测得该样品的外边长a如图乙所示，其读数a=________mm。

2．（1）游标卡尺读数为________cm；（2）螺旋测微器数为________mm；3．(1）游标卡尺的读数：___________（2）螺旋测微器的读数：___________4．图（a）螺旋测微器的读数__________mm；图（b）游标卡尺的读数__________mm。

5．甲图所示游标卡尺的读数为_____cm，乙图所示螺旋测微器的读数为_______mm。

6．如图所示，游标卡尺读数是______mm，螺旋测微器的读数是________mm。

7．(1)用游标卡尺测量某水管喷水口的内径（直径），根据图所示，应得到其读数为__mm(2)如图所示，螺旋测微器的读数为__mm8．某同学用螺旋测微器测量一圆柱体的直径d，示数如图所示则d=______mm；接着测量其厚度h时游标卡尺读数如图所示，则h=___________mm。

9．(1)用游标卡尺测量一小球的直径，结果如图1，此读数为_____；(2)用螺旋测微器测量一金属丝的直径，结果如图2，此读数为______。

10．图中游标卡尺的读数为________mm，螺旋测微器的读数为________mm。

【参考答案】1．20.151.730【解析】[1]．样品的长度L =2cm+0.05mm×3=20.15mm ； [2]．样品的外边长a =1.5mm+0.01mm×23.0=1.730mm 。

2．5.015 4.700 【解析】（1）[1]游标卡尺读数为()5030.05mm 5.015cm +⨯= [2]螺旋测微器读数为()40.520.00.01mm 4.700mm ++⨯= 3．50.15mm6.124mm【解析】（1）[1]．游标卡尺的读数：50mm+0.05mm×3=50.15mm ；（2）[2]．螺旋测微器的读数：6mm+0.01mm×12.4=6.124mm. 4．1.844(1.842—1.848)42.40【解析】[1]．图（a ）螺旋测微器的读数：1.5mm+0.01mm×34.7=1.847mm ； [2]．图（b ）游标卡尺的读数：42mm+0.05mm×8=42.40mm 。

游标卡尺和螺旋测微器专项练习

物理游标卡尺和螺旋测微器专项练习1.下图所示，甲、乙游标卡尺的示数分别为甲图 mm ，乙图 mm 。

2.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为： mm 、 mm 、 mm 。

3．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.4、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm 和_______mm 。

5、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数. 甲：读数为__ __mm 乙：读数为_______mm.6、某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝0123456 01234567890 cm 0 5 10 25 30 乙的直径d =_______ mm 。

另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L =______ cm 。

7、图一中螺旋测微器读数为__________mm 。

图二中游标卡尺（游标尺上有50个等分刻度）读数为_________cm 。

8图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为 mm 。

9、游标卡尺、螺旋测微器（千分尺）、多用电表、机械秒表是中学物理实验室中常用的测量工具，请阅读下面四个测量示意图，试回答以下问题：10.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：A ． 2.4cmB ． 2.37cmC ． 2.372cmD ． 2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。

（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L =________ m 。

游标卡尺和螺旋测微器读数专项训练

大量名纳%义税以对人上万外游以元经纳离大挂，营税于家靠2，人征0查共经1并单管5着询同营年向位范这分探为1报被2-围一析87讨主告挂流月户之系、。，靠域实，外列下挂人综现小。问户靠交上合税规原以题调一人通缴治款模则X对查、（道运管X理2企.X走.2.县X车护输理6实业X等体1X访万0为辆县岸业费施2（县级布师合的元2全例所对工是。户方三交：置专治方；部，有交是程国，案）通X与业理法我为截人通X学.民客设监运、措.论的.。县准道至）输9校经1运计测输教施文（任、一并交考路2，运实济3范业育设0五务纳、对通户工证作对1将业现的围税以计5）目税高调业，种号者年国车税社传与收及.林标.人提校查主货：.6内辆收会统7月时征为研草与户出行的要运X（培的登政功行底段管衡究X措规数教了政情以运一训一记策时能业，.基量。.施模题增学现管况自输）.单念些在执间的，1共本一高设.目加在理进1主4设位.也高被.行（：浅前实6有情所校6计：，户标一的行经计：在校（挂情四X谈提施登况高在.以但。活些基一营原.X发的一.靠况）新。营记校实9X摘X远据把动高本般和则生行四）人和监鉴形自改的X 是现要低统思，校概性挂.针着政、治.（X征测定式2增.交X否教：1于7计想配行念分靠河、巨管水理货X管世（内单级下后通治具学小地，和合政析经为县政大理土任运情纪二容位领高，一输理备和流税2行高管内，营例共策的具保务企况以）0方：导校如、运论竞科域1移教动校理容提为浅有，变有持.业4开后总法X.安行何强业学争研.年综交育统的出主谈交6X这提化一监）展，体与排政加化纳（习力两交日…前活一学弊加，小通两高，定测名了随布频，各管强理税二，的项通期…移动到生端国强我流运个政大的.下专着局.次扎项理交论人）.帮全一重运：县交、全更，外税分域输1中治学借，题社.实任的通能0X治.助面个要输X.交的两军好并知收局综企（心敏校鉴以X8调1会工务创运X力理下武重职6（企1通户项和地在名征管合业一任锐园意-被研的履作新输2提目，装要能目三业运数重公完以教管理，治04）务性的义挂以。飞作职，同路业19高标在自指是）现输，4大安成上育工户企理监，和陈。靠X调速、为。严时径的,.我全己标建帮工税.行教现基学作，X业实.测内鉴旧人研发…一我格，税6始队的。立县录助程款业政育役学础家的（其9施目抓别的主展…名大按不收0终官头本在X一工措3税治等部目之乌建三中方的、管能行关7要X，中消量照断摘管坚兵脑论行、3作施收上一队标申议）案.河实理力政键.采我队建防阅部提要理.持的，文政项实设征的系政。，斯1建般设为践、。管词取国政0设监读队高？讲学共提，管目践计管（坚列治新着基与设计例执外在理：数高治、督和的自笔话习同高对理区 .情二任定工形重提规.浅法树改模高.据校指坚执学条身随者精者努党高的8概姓况）期性作式阐出模谈为形革式校（的导持法习令政着带神强力性校基况名通调情监以和。会下述学.小民象强已行四.教员.全干了条治社，下修行础.：过研况6测来思下议，了校.节、，警经政）.三育2面部公例觉会3加积学，养政之X任)0，想面上高要看二。坚扎和很管河1、事X协，安和悟的工极习我，管上职6障我上是来校有，、身持实两难理年总业现调只部各，不环参者以进理，以四通的我，行三养小份严开学管；述也将可有 1项自断节加胜对一的也畜来1个过纯任深政要殖流证格展一理创职9在本持自规觉发看讲的工步基就牧的、方认洁职刻管素成域号执、做好新报发人续身章学展，党观作坚本说业学1个面真性以领理，本综：法部两当路告2生任发业制习和产性念高定概行习0指看学。来会的即高X的队项今径、…期展务度政进 3品、，度理念政值锻X标，习的质创行8，重正快；规1…以、知管治步0 加守把负想进管2的炼之仍党主总量新政0人要规大节举1模来2建构识理，工党加责信行理号1和头一然的二要书路管自才意化教奏措8的设建水和论人粗规强的念简令.工，6；存十、工记高径理任技义建育的、%履全社平约，们放、学精，单以作…同全在八强作系低和中术，设中校。产职们省会过束认的，严习神进概及实肉比县困大化，列举队不坚、的园业情养肉主硬部真生我缺党，一述新.践牛增牛难、学特讲已3指足持精所师化况吨育牛义，队贯活知乏纪强团…，发，产长期存和全习向话经导。执细学生虽为述，之养和才彻方识品反化结…布我业3曾栏问军，各精成员的法化、日然方0职占恩殖谐能紧执式、牌腐素和实尽.情经6题和提位神以开5各为管所常X向如6全发的基社适紧行和4教带倡质施职况5X教，公高领%来发位民理得，4下县期言：地会应围党观的给动廉作领尽，5调过主安自导通，区老、工推头：肉以，一县的当绕肉我；教为中《责达查的我要现身汇过在消师服作所动，类来为是的深前灭路牛做从育长队建的到与问的表役知报政支防，务获肉同产关我父目刻消火线养人市等期支筑完了思候老现部识如队大我人三，牛比一量心们母标内防救、殖尊的场活坚部设成省考和师在队储下代的民严生增个、的支上，涵工援方呈敬道环动持一计了级崇，：政备大表心的三产长无加1持了父把，作和现的理节，班防上肉 3生高脑从治和队市中思实持3愧.强我生母发更的执5出各，看使一人火4牛观的海养工党长%务委充想专.续于政市动给展加需勤3蓬位让，我项务规基，%、敬中殖作委述近的、满得题发党治真教的了肉清要训勃老我市深工实范；地出价意浮环会能的职年思市感到展、学育一我牛醒，练的师在受场刻作求》肉县栏值！现节议力领述来想人慨进。无习事课们产地才发，实益范认来真G牛“肉，观向出看精导廉，大一 …，B党业生认能展同际无围识抓出要牛提，今他神报5X学端、思步 …坚纪发听命作识更0势志工穷较到。栏X求产高坚天们发和任0告一正市绪提积一市定政展后和为到好1县头们作。窄加我3肉值自持受熟展习期做思政又高4极、2正纪的很血调强立，：中人强深9牛0达身人到悉方近以专想府回，2参发1 确条社受肉结化足但 0更的营党知6存2终的民表式平来头题作、到增年加展.的规会启之构服丰 6是加一销的栏以思利彰面落总，亿，教风市了强庆消各现政，各发躯、务富从在一明生模执1高想益的孔后书元同育，政自了祝防项状0治始界、；转意的述养这、确最式政万标觉第“和，记比。提协己教中政方终人深一识饲职殖美不方难陈能头准悟一十表科占增在升，的师队治向坚士受是式草人、好断向忘旧力和严和；佳情技系长学思向童节副教2 持表教老、资：加的，、；0能格道保”，含列1习想辛年大中育为示育师促源(0工金强更最从5繁基要德持教正量.年中境勤和会9队理人衷。，增和、秋学加需保%母本求水思师是较末，界工学上长论民心今老收悠；市九习自要障牛自准想和这低，以作生的2学服的天师久牛场月，觉感环03己。道中些；全学切在时1万讲习务感参给着的肉和，努地念6，通德小扶从年县以实教代头话，的谢加了力养产保我力按的踏过的学我度能致做育，”认宗！全我点殖量们提照是实学纯名一述繁用到战想中真旨市们，传5欢高科养工习洁师路1职母为线起的完。庆知以让3统聚自学育3作，性、成报牛主民的了两成进刚祝识标教，一身发之，政名长告达，、广小各一才教和准师提堂素展恩较治正校的到将务大学类步，师灵化成出，质观好觉确长老理实教、学加X节魂、为了共的而地悟对表师今X论、师中习强大。X同要给分完、待示们年与清、学X笔了会…庆一求予别大成理权热，以实廉教、记世，祝是去我作地了论力烈教来际。育大界见第加思了上各水、的给，相牢工学一观到3强考非最项平金祝2在结固作时年的在个基问常受工得钱贺各合树者来改座教础题好尊作到、！级，立致,造重师理，的重任提名向领注科以，点节论谋的务高利长导重学节牢学。的划神。，的学日固习首学工圣现党努关习世树了先习作职就性力心效界立改，。业今修做支果观为革夯年养一持，、人强实的得下打人民警政二主到，牢服重治是要加我思要理认工强认想思论作，真根想功做钻基和底以研两。下业我述务职，始

高考物理总复习 7章游标卡尺和螺旋测微器的使用专项训练新人教版

专项训练游标卡尺和螺旋测微器的使用游标卡尺的基本原理与读数方法一、10分度游标卡尺的原理主尺的最小分度是1 mm，游标尺上有10个小的等分刻度它们的总长等于9 mm，因此游标尺的每一分度与主尺的最小分度相差0.1 mm，当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9 mm刻度线重合，其余的刻度线都不重合．游标的第一条刻度线在主尺的1 mm刻度左边0.1 mm处，游标的第二条刻度线在主尺的2 mm刻度左边0.2 mm处，等等．游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米．二、20分度游标卡尺的原理主尺的最小分度是1 mm，游标尺上有20个小的等分刻度它们的总长等于19 mm，因此游标尺的每一分度与主尺的最小分度相差0.05 mm，当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19 mm刻度线重合，其余的刻度线都不重合．游标的第一条刻度线在主尺的1 mm刻度左边0.05 mm处，游标的第二条刻度线在主尺的2 mm刻度左边0.1 mm处，等等．游标的第n条刻度线与主尺的刻度线重合，就是0.05×n毫米．三、 50分度游标卡尺的原理主尺的最小分度是1 mm，游标尺上有50个小的等分刻度它们的总长等于49 mm，因此游标尺的每一分度与主尺的最小分度相差0.02 mm，……四、游标卡尺的读数规则整毫米数由主尺读出；小数部分由游标尺和主尺读出(具体方法是，游标尺的第几刻度线与主尺上的某一刻度线重合，毫米以下的读数就是n分之几，n是游标卡尺上的分度数，如果游标尺是20分度的，那就是20分之几).10分度卡尺，读数的末位(10－1 mm)可以是0－9中的数字；20分度卡尺，读数的末位(10－2 mm)只能是0或5；50分度卡尺读数的末位(10－2 mm)可以是0、2、4、6、8中的数字．五、快速找到“游标尺上与主尺重合的刻线”的方法先按照一般刻度尺的读数方法估读一个不足1 mm的数，再根据这个数到游标尺上相应位置去找.20、50分度游标尺很容易出现“同时有两条刻线与主尺对准”的情况，读数时应选“对得更准”的一条．读数不需要估读到分度值的下一位．游标卡尺读数的典型问题一、游标卡尺读数未过1 mm【例1】游标为20分度(测量值可准确到0.05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为________ mm.【答案】0＋0.05×3 mm＝0.15 mm二、游标卡尺读数超过1 mm【例2】待测电阻是一均匀材料制成的圆柱体．用游标为50分度的卡尺测量其长度与直径，结果分别如图(1)、图(2)所示，由图可知其长度为________ mm，直径为________ mm.图(1)图(2)【解析】(1)图中先读主尺上的8 mm，再读游标上的0×0.02 mm＝0.00 mm，故为8.00 mm；(2)图中先读主尺上的1 mm，再读游标上的47×0.02 mm＝0.94 mm，故为1.94 mm.【答案】8.00 1.94三、游标卡尺读数超过1 cm，不足10 cm【例3】一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm.用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm.【解析】先读出主尺的41 mm，再读出游标中的10×0.02 mm＝0.20 mm，即可得出，则该物体的长度是41 mm＋10×0.02 mm＝41.20 mm.【答案】 4.120(漏掉末位有效数字“0”不给分)四、游标卡尺读数超过10 cm【例4】游标为10分度(测量值可准确到0.1 mm)的卡尺示数如图所示，两测脚间的宽度为________ mm.【解析】先读主尺100 mm，再读游标4×0.1 mm＝0.4 mm，故两测脚间的宽度100.4 mm.【答案】100.4【名师点拨】本题易读错为10.4 mm.五、带有游标边框情况【例5】某同学用游标卡尺和螺旋测微器分别测量一簿的金属圆片的直径和厚度，读出图1、2中的示数，该金属圆片的直径的测量值为________ cm，厚度的测量值为________ mm.【答案】 1.240 1.682【名师点拨】本题的读数要注意，不要将边框的左边界作为游标0来读数．这是最容易出错的地方．六、没有游标0刻度的指示的读数方法【例6】用游标上刻有10个小格的游标卡尺测量一个工件的直径，得到如图所示结果，由于遮挡，只能看到游标的后半部分，则工件的直径为________ cm.【解析】首先找游标第5刻度与主尺对应的刻度值18 mm ，在此基础上再减去5个刻度对应的实际长度为5×0.9 mm＝4.5 mm ，故d ＝18 mm －4.5 mm ＝13.5 mm ＝1.35 cm.【答案】 1.35【名师点拨】其他精度的游标卡尺的读数方法如上，只是减去的数为刻度数n ×1920mm(20分度)，或n ×4950mm(50分度)．本题要求理解游标卡尺的工作原理．七、对齐的读数【例7】如图所示测量的物体的长度为________ cm.【解析】先读主尺30 mm，再读游标0×0.1 mm＝0.0 mm，故两测脚间的宽度30.0 mm.【答案】 3.00【名师点拨】本题易读错为 3.0 mm，注意游标卡尺的读数规则，其他分度的读数方法与此相同，以mm为单位，20分度和50分度的整数位后，即点后一定是两个零．如果是螺旋测微器的可动刻度的零与固定刻度的线对齐，则应为整数位后，即点后一定是三个零，这三个零中，前两个为精确度中的0.01，别忘了还有估读，因此第三个零为估读位．八、创新问题【例8】有一种新式的游标卡尺，与普通游标卡尺不同，它的游标尺的刻线看起来很“稀疏”，使得读数时清晰明了，方便使用者正确读取数据．如果此游标卡尺的刻线是将“39 mm等分成20份”那么它的精确度是________ mm，用该游标卡尺测量某一物体的厚度，如图所示，正确的读数是________ mm.【解析】此游标卡尺的精度为0.05 mm，由普通20分度游标卡尺读数方法得正确的读数为31.25 mm.【答案】0.05 31.25螺旋测微器的基本原理与读数方法一、原理精密螺纹的螺距为0.5 mm，即D每旋转一周，F前进或后退0.5 mm.可动刻度E上的刻度为50等份，每一小格表示0.01 mm.二、读数方法测量时被测物体长度的整数部分由固定刻度上读出，小数部分由可动刻度E读出(注意要估读一位数)．读数时，特别要注意固定刻度上表示0.5 mm的刻度线是否露出，避免少读0.5 mm.可根据“可动刻度”上“0”的位置来判断：“0”在基准线上方——未露出，“0”在基准线下方——已露出．螺旋测微器读数的典型问题一、半格未露出【例1】他们使用螺旋测微器测量金属丝的直径，示数如图所示．金属丝的直径是________．【解析】分两步读．先读固定部分刻度0，再读可动部分20.0×0.01 mm＝0.200 mm，两部分之和为金属丝的直径0.200 mm.【答案】0.200 mm【名师点拨】游标卡尺与螺旋测微器其中一个大的区别是主尺的单位不同，前者是cm，后者是mm，因此在读数时需要将游标卡尺的主尺部分读作mm，才能与游标部分相加．二、露出半刻度【例2】(2011·天津)用螺旋测微器测量某金属丝直径的结果如图所示．该金属丝的直径是________ mm.【解析】先读固定刻度部分1.5 mm，再读可动部分20.6×0.01 mm.读数为1.5 mm＋20.6×0.01 mm＝1.706 mm.因为个人情况不同，估读不一定一致，本题读数 1.704－1.708都算正确．【答案】 1.706 (1.704－1.708 mm)【触类旁通】用螺旋测微器测量其中一个摆球直径的示数如图，该球的直径为________ mm.【解析】先读固定刻度部分20.5 mm，一定要注意半刻度是否露出，再读可动部分18.5×0.01 mm＝0.185 mm，该球的直径为20.5 mm＋0.185 mm＝20.685 mm.【答案】20.685(20.683－20.687)【名师点拨】通过上面两个例题可以看出，点后为三位，这是固定的，千万别忘了估读．二、对齐的读数注意估读1．(2013·深圳调研)图(甲)是用一主尺最小分度为1 mm，游标上有20个分度的卡尺测量一工件的长度，结果如图所示．可以读出此工件的长度为________ mm.图(乙)是用螺旋测微器测量某一圆筒内径时的示数，此读数应为________ mm.答案102.35 5.545(5.544、5.546均可得分)2．(2013·广东东莞模拟)用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是________ mm.用游标卡尺可以测量某些工件的外径．在测量时，示数如图乙所示，则读数分别为________ mm.答案(1)1.193 11.503．(2013·佛山检测)某同学用游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L＝________ cm.答案 2.034．(2013·扬州调研)用游标卡尺测量某一物体的厚度，如图所示，正确的读数是________ mm.答案29.355．(2013·广东普宁)读出游标卡尺和螺旋测微器的读数：(1)游标卡尺读数为________ cm.(2)螺旋测微器读数为________mm.答案 5.45 6.7256．某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为________ mm.答案 4.593(4.592或4.594也同样给分)7．已知测量头主尺的最小刻度是毫米，副尺上有50分度．某同学调整手轮后，从测量头的目镜看去，第一次映入眼帘的干涉条纹如图中乙(a)所示，图(a)中的数字是该同学给各暗纹的编号，此时图乙(b)中游标尺上的读数x1＝1.16 mm；接着再转动手轮，映入眼帘的干涉条纹如图丙(a)所示，此时图丙(b)中游标尺上的读数x2＝________ mm.答案15.028．用游标卡尺测量合金棒的两底面直径d、D和长度L.图中游标卡尺(游标尺上有20个等分刻度)的读数L＝________ cm.答案9.9409．用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为________ mm.答案 1.880(1.878－1.882)10．用游标为50分度的卡尺(测量值可准确到0.02 mm)测定某圆柱的直径时，卡尺上的示数如图．可读出圆柱的直径为________ mm.答案42.1211．用螺旋测微器(千分尺)测小球直径时，示数如图所示．这时读出的数值是________，单位是________．答案8.473(8.472－8.474)mm12．将测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第l条亮纹，此时手轮上的示数如图1所示．然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐．记下此时图2中手轮上的示数________ mm，求得相邻亮纹的间距为________ mm.答案13.870 2.310。

游标卡尺和螺旋测微器(讲解、练习及答案)

50 2025 15游标卡尺和螺旋测微器专项练习1.游标卡尺⑴10分度的游标卡尺。

游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。

其读数准确到0.1mm 。

⑵20分度的游标卡尺。

游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。

其读数准确到0.05mm 。

⑶50分度的游标卡尺。

游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。

这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。

这种卡尺的读数可以准确到0.02mm 。

如右图中被测圆柱体的直径为2.250cm 。

要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

2.螺旋测微器固定刻度上的最小刻度为0.5mm （在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm 。

在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm 。

上图中的读数应该是6.702mm 。

3.巩固练习1．游标卡尺读数为___________螺旋测微器的读数为_______15 205102025 3015 100 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 012345678910例如第31条对齐2、读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.3、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm 和_______mm 。
