高中物理--游标卡尺和螺旋测微器
游标卡尺与螺旋测微器

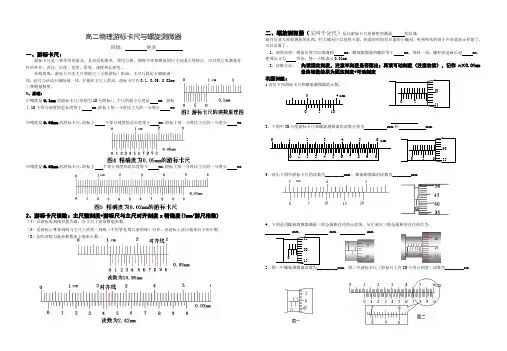

高二物理游标卡尺与螺旋测微器班级：姓名一、游标卡尺：游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等。
结构组成：游标卡尺由主尺和副尺（又称游标）组成。
主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。
游标卡尺有0.1、0.05、0.02mm三种测量精度。
1、原理：⑴精度是0.1mm的游标卡尺(常称为10分游标)，主尺的最小分度是 mm，游标上10个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm⑵精度是0.05mm的游标卡尺，游标上个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm⑶精度是0.02mm的游标卡尺，游标上个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm2、游标卡尺读数：主尺整刻度+游标尺与主尺对齐刻度x精确度(1mm/游尺格数)（1）以游标零刻线位置为准，在主尺上读取整毫米数．（2）看游标上哪条刻线与主尺上的某一刻线（不用管是第几条刻线）对齐，由游标上读出毫米以下的小数．（3）总的读数为毫米整数加上毫米小数．二、螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量的仪器旋开后放入你要测量的东西，拧大螺母可以很快卡紧，快紧的时候拧后面的小螺母，听到咔咔的很小声音就表示拧紧了，可以读数了。
1、刻度原理：测量长度可以准确到 mm。
螺旋测微器的螺距等于 mm，每转一周，螺杆前进或后退 mm。
把周长分为等份，每一小格表示0.01mm。
2、读数方法：先读固定刻度，注意半刻度是否露出；再读可动刻度（注意估读），记作 n×0.01mm最终读数结果为固定刻度+可动刻度巩固训练：1.读出下列游标卡尺和螺旋测微器的示数。
2、下图中50分度游标卡尺和螺旋测微器的读数分别为mm和mm。
3．读出下图中游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.4．下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：mm、mm、mm。
高中物理人教版选修3-1课件：螺旋测微器和游标卡尺 (共19张PPT)
⑷、当小砧和测微螺杆并拢时，可动刻度的零点与固定刻 度的零点不相重合，将出现起点误差，应加以修正，即在 最后测长度的读数上去掉起点误差的数值。
14.134mm
8.561mm
1、游标卡尺构造:
由固定的主尺与可动的游标尺组成 2、游标卡尺功能:
可测物体的长度、深度、内径与外径.
3、游标卡尺分类: 有0.1mm、0.05mm、0.02mm三种不同精度
4、游标卡尺的原理 ⑴、 10分度游标卡尺的原理
主尺的最小分度是1mm，游标尺上有10个小的等分 刻度它们的总长等于9mm，因此游标尺的每一分度与主 尺的最小分度相差0.1mm，当左右测脚合在一起，游标的 零刻度线与主尺的零刻度线重合时，只有游标的第10条刻 度线与主尺的9mm刻度线重合，其余的刻度线都不重合。 游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游 标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。 游标的第几条刻度线与主尺的刻度线重合，就是零点 几毫米。
0 1 2 3
0 10
20
⑶、 50分度游标卡尺 主尺的最小分度是1 mm，游标尺上有50个小的等分 刻度它们的总长等于49 mm，因此游标尺的每一分度与主 尺的最小分度相差0.02 mm，……
0
1
2
3
4
5
6
7
ห้องสมุดไป่ตู้
8
9
10
0 1 2 3 4 5 6 7 8 9 0
5、游标卡尺的使用 读数规则：主尺刻度(整mm值) + 游标刻度(小于整mm值) 读数=主尺整mm值 + 精确度×游标尺的对齐刻度数
读数=固定刻度(整mm含0.5mm) +可动刻度(不足0.5mm) 注意：必须估读！(读到千分之一毫米)
人教版高中物理选修3-1--附录-游标卡尺和螺旋测微器(共34张)PPT课件
20分度尺
被测
标尺读数
物体= 主尺读数（mm）+
长度
=10mm+
3 mm
分度
mm
20
=10mm+0.15mm
=10.15mm
精确到0.05mm
.
13
50分度尺
被测
标尺读数
物体= 主尺读数（mm）+
长度
=6mm+
45 50
mm
分度
mm
=6mm+0.9mm
=6.9mm
精确到0.02mm
.
14
内测量爪
长度 （mm）
100
=6.5（mm）+
22.5 mm 100
=6.725（mm） .
28
例5:如图所示以下螺旋测微器的读数是
被测
物体=
主尺读数+
标尺读(估 数读一位 mm ）
长度 （mm）
100
=8.0（mm）+
46.5 mm 100
=8.465（mm） .
29
例6:如图所示以下螺旋测微器的读数是
被测
物体=
主尺读数+
标尺读(估 数读一位 mm ）
长度 （mm）
100
=6.5（mm）+
22.5 mm 100
=6.725（mm） .
27
思考与讨论
可动刻度（标尺）的最小分度是多少?如果以 毫米为单位表示测量结果估读的那一位在小数点 后第几位?
0.001mm
第三位
被测
物体=
主尺读数+
标尺读(估 数读一位 mm ）
.
35
高中物理选修3-1第二章游标卡尺与螺旋测微器读数学案
游标卡尺与螺旋测微器学案一、游标卡尺1、构造游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标尺组成，如图所示。
游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。
尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
2、原理（游标卡尺有10分度、20分度、50分度三种。
以10分度为例）被测的物体长度是多少，游标尺就向右移动多远。
主尺与普通的毫米刻度尺相同，最小分度是1mm。
游标尺上有10个小的等分刻度，且只有第10条刻度线与主尺的刻度线（9mm处）重合,则游标尺上每小格代表0.9mm，与主尺一小格相差0.1mm。
当游标尺与主尺的0刻度线对齐时，游标尺的第一条刻度线与主尺1mm刻度线相差0.1mm；当游标尺的第一条刻度线和主尺的1mm刻度重合时，游标的零刻度线和主尺的零刻度线相差0.1mm（如右图）。
依此类推，游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。
当测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
10分度游标卡尺精确度为1mm/10 = 0.1mm20分度游标卡尺精确度为1mm/20 = 0.05mm50分度游标卡尺精确度为1mm/50 = 0.02mm3、读数主尺刻度 + 精确度╳对齐刻线数（不估读）【例】主尺：54mm分度：10 每一格代表：0.1mm第5格对齐读数= 54mm + 0.1 mm ╳5=54.5mm =5.45cm读数：读数：读数：【注意】1、一般先以mm为单位读数计算，之后再根据题目要求换算；2、注意分清游标尺的边缘与0刻度线。
二、螺旋测微器（千分尺）1、构造：尺架、套筒、制动旋钮、微调旋钮等2、原理：精密螺纹的螺距为0.5mm，即D每旋转一周， F前进或后退0.5mm。
可动刻度 E上的刻度为50等份，每一小格表示0.01mm。
螺旋测微器和游标卡尺的读数方法
游标卡尺和螺旋测微器的读数方法【考点解读】游标卡尺和螺旋测微器是高中物理实验的基础工具，熟练使用游标卡尺、螺旋测微器并正确读数不仅有助于我们提高解题能力更有助于培养我们的物理素养。
本专题将为大家介绍游标卡尺和螺旋测微器的读数问题。
【基础检测】一、游标卡尺1.构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺.(如图1所示)图12.用途：测量厚度、长度、深度、内径、外径.3.原理：利用主尺的最小分度与游标尺的最小分度的差值制成.不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：4.读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm.二、螺旋测微器的使用1.构造：如图2所示，B为固定刻度，E为可动刻度.图22.原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺.3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm).如图3所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.图3【考点精讲】1.游标卡尺的读数（1）游标卡尺的读数应注意以下几点(1)看清精确度例如(图4)图4易错成11 mm＋4×0.1 mm＝11.40 mm，正确的应为11.4 mm，游标卡尺不需要估读，后面不能随意加零或去零；例如(图5)图5易错成10 mm＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.例如(图6)图6易错成5 mm ＋4×0.05 mm ＝5.20 mm 正确的应为50 mm ＋4×0.05 mm ＝50.20 mm. (3)区分零刻度与标尺最前端 例如(图7)图7易错成13 mm ＋10×0.05 mm ＝13.50 mm 正确读数为14 mm ＋10×0.05 mm ＝14.50 mm. （2）游标卡尺读数之计算法所测物体尺寸应为主尺零刻度与标尺零刻度之间的距离，21x x x -=∆，其中1x 为主尺零刻度到对齐刻度线的距离，2x 为标尺零刻度到标尺上对齐刻度线的距离。
教科版高中物理必修三知识讲解 游标卡尺和螺旋测微器的使用
游标卡尺和螺旋测微器的使用：：【学习目标】1．了解游标卡尺和螺旋测微器的构造；2．掌握游标卡尺和螺旋测微器的使用方法；3．掌握游标卡尺和螺旋测微器的读数原理及读数；【要点梳理】要点一、刻度尺常用刻度尺的最小刻度为1mm。
用刻度尺测量物体的长度时要注意以下几点：○1刻度线紧贴被测物，眼睛正对刻度线读数，以避免视差。
○2为防止因端头磨损而产生误差，常选择某一刻度线为测量起点，测量的长度等于被测物体的两个端点在刻度尺上的读数之差。
○3毫米以下的数值要估读一位，估读最小刻度值的1/10。
○4测量精度要求高时，要进行重复测量后取平均值。
可用“累积法”测细金属丝的直径或一张白纸的厚度。
要点二、游标卡尺1．游标卡尺构造游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，若从背面看，游标是一个整体。
游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。
游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。
尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
2．10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度,它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。
游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。
游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。
10分度的游标卡尺。
游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。
螺旋测微器与游标卡尺
螺旋测微器一.特色：适用于测量硬度较高或不易产生形变的物体。
二.结构螺旋测微器也称千分尺，它主要由主尺和螺旋尺组成，其各部分名称及主要用途是：①主尺：用于读取固定刻度所显示的最大毫米刻度数(包括0.5毫米); ②螺旋尺: 用于读取主尺上固定刻度的水平线对应的螺旋尺上可动刻度的刻度(包括估读); ③旋钮：用于紧固被测物；④微调旋钮：用于可动尺的微调；⑤测微螺杆; ⑥小砧. 如图所示.三.用法：使用螺旋测微器时，为使每次测量均在被测物上施以相同的压力，以减少形变误差；也为了避免损坏精确的螺旋刻度起见，当顶针已将被测物轻轻夹住时，勿再旋转圆柱套筒，此时应旋转位于套筒后的微调钮，直到听到三响“滴答”声为止，读取数值即可。
四．原理：构造和原理图5-1-1所示是常用的螺旋测微器.在实验中常用它测量小球的直径、金属丝的直径和薄板的厚度等一些较小的尺度.用它测量长度，可以准确到0.01 mm，可以估读到0.001 mm（毫米的千分位），因此螺旋测微器又称为千分尺.图5-1-1螺旋测微器螺杆上精密螺纹的螺距是0.5 mm，即每旋转一周，测微螺杆P 前进或后退0.5 mm.可动刻度分成50等分.每一等分表示0.01 mm.即可动刻度每转过一等分，P前进或后退0.01 mm，因此，从可动刻度旋转了多少个等分就知道长度变化了多少个0.01 mm.1.螺旋测微器的精度：螺旋测微器是利用将直线距离转化为角位移的原理制成的. 主尺上的固定刻度的最小分度值为0.5 mm，螺旋尺即可动刻度共有50个分度，当可动刻度尺旋转一周时，它在主尺上前进或后退一个刻度0.5mm，则可动刻度每转过一个分格时，可动小砧前进或后退0.01 mm，所以它测量的长度可达到精度为0.01 mm.2.使用及读数方法：将待测物放在两小砧之间，然后用旋钮将被测物紧固，再用微旋钮调整，直至发出“嗒嗒”声后读数. 先读固定尺读数，要读出整毫米刻度，要注意有无半毫米刻度出现，再读出固定刻度上的水平线对应的可动刻度尺上的读数(要有估读数据)，将此数乘以0.01后与固定刻度上的读数相加即得到最后读数.3.读值计算练习：（圆柱上加上套筒上的读数）圆柱上的读数（21 + D x ）mm套筒上的读数 D x = 0.495 mm读值：（21 + 0.495）= 21.495 mm.4.螺旋测微器的零误差当螺旋测微器的两小砧靠在一起时，如果尺的读数不为零，则此时的读数称为它的零误差. 如图1-12所示的零误差为正误差，为0.024 mm；如图1-13所示的零误差为负误差，为0.470-0.500=-0.030 mm.5.螺旋测微器读出数据的位数：由于螺旋测微器也精确到0.01 mm，且可估读，所以如果以毫米为单位，最后读数中小数点后面一定有三位数，不够三位的，要用零补齐.五．练习题1.如图1-14所示为螺旋测微器测量一金属零件直径时的示数，则该金属零件的直径为多少米？__________ mm2.如图1-15所示为用螺旋测微器测量小圆柱体的高度时的示数，则该圆柱体的高度为多少？______________mm3.当千分尺的两小砧合拢时，它的示数并不是零，其图如图1-16甲所示，用这个千分尺去测某物体的长度时，示数如图乙所示，则该物体的长度为多少？________________mm4.图5-1-25.图5-1-3给出的是用螺旋测微器测量一小钢球的直径的示数，此读数应是____mm.图5-1-3【解析】注意到固定刻度尺上的半毫米刻度线已经露出，故由固定刻度尺上读数为8.5 mm；然后由可动刻度上读出半毫米以下的读数，并注意估读一位数字，为0.100 mm；最后将两次读数相加就是所要测量的正确读数8.600 mm(可用公式d=固定刻度示数+可动刻度示数×最小分度值计算）.小结：在读数的时候一定要注意固定刻度尺上表示半毫米的刻度线是否已经露出.若忽略了这一点，本题会误读为8.100 mm.六.注意事项①测量时，当螺杆将要接触被测物体时，要停止使用K，改用K′，以避免螺杆和被测物体间产生过大的压力，这样，既可以保护仪器又能保证测量结果准确.②读数时，要注意固定刻度上表示半毫米的刻度线是否已经露出.读数时要准确到0.01 mm，估读到0.001 mm，即测量结果若用mm为单位，则小数点后面必须保留三位.游标卡尺游标卡尺的读数部分由主尺（最小分度为1 mm）和游标尺两部分组成.按照游标的精度不同可分为三种：（1）10分游标，其精度为0.1 mm；（2）20分游标，其精度为0.05 mm；（3）50分游标，精度为0.02 mm.它们的共同特点（也是它们的测量原理）是：游标上的全部刻度之长比主尺上相应的刻度之长短1 mm.以20分游标为例，游标上20个分度全部之长为19 mm，比主尺上20个分度短1 mm，所以游标上每个分度比主尺短0.02 mm，当在两测脚间放一厚0.04 mm的物体时，则游标的第2条刻线将与主尺的刻线对齐，其余的刻线与主尺上的刻线都不对齐.游标卡尺的读数方法是：以游标0刻度线为准在主尺上读出整毫米数，再看游标尺上哪一条刻度线与主尺上某刻度线（不用管是哪一条线）对齐，由游标上读出毫米以下的小数，则总的读数为：主尺上的整毫米数L1+游标上的毫米以下的小数L2.游标尺（mm）精度（mm）测量结果（游标尺上第n个格与主尺上的刻度线对正时）(mm)刻度格数刻度总长度每小格与1毫米差102050919490.10.050.020.10.050.02主尺上读的毫米数+0.1n主尺上读的毫米数+0.05n主尺上读的毫米数+0.02n 由于游标卡尺在读数时要分辨游标上的哪一条刻线与主尺上的刻线对的最齐，这里已包含了估读的因素，所以游标卡尺一般不再往下估读.不过用10分游标尺读数时，可在毫米的百分位上加一个“0”，表示该读数在毫米的10分位上是准确的，以区别于毫米刻度尺的读数.［例1］有一游标卡尺，主尺的最小分度是1 mm，游标上有20个小的等分刻度.用它测量一工件的长度，如图5-1-4所示.图示的读数是_____mm.图5-1-4【解析】此图经过了二级放大.由一级放大图可知工件的长度约在10~11 cm之间，再由二级放大图仔细看游标上的零刻线所对主尺的刻线位置，由主尺读出测量的整毫米数：L1=104 mm(主尺上所标数值的单位为cm);再看游标上的哪一条刻线与主尺上的某一刻线对齐，由游标读出毫米以下的小数.从二级放大图中可以看出，游标上零刻线右侧的第一条刻线与主尺上的刻线对的最齐，游标上共20个分度，每个分度代表0.05 mm，所以游标上的读数为L2=0.05 mm.故所测该工件的长度L=L1+L2=104.05 mm.小结：要掌握游标卡尺测量的原理和读数的方法，要知道主尺上和游标上所标数值的意义和单位，要能看懂多级放大图.［例2］（2003年新课程理综，23）用游标为50分度的卡尺测量一圆柱体的长度与直径，结果分别如图5-1-5（甲）、（乙）所示.由图可知其长度为_____，直径为_____.【解析】 游标为50分度，每个分度值为0.02 mm.由图（甲）原图及放大图示，可看出该物体的长度约为8 mm ，再由放大图仔细观察，以游标的零刻线与主尺的刻线对的最齐（有主观估计的成分，允许有些误差），所以，由图甲读出该物体的长度为8.00 mm(注意有效数字）.由图乙的原图可以看出，游标的零刻线大约对在主尺的2 mm 处，再仔细观察放大图，游标上数字“9”右边的第二条刻线——即第47条刻线与主尺的刻线对的最齐，所以游标的读数为0.02 mm ×47=0.94 mm ，这也说明主尺的读数还不到2 mm.最后我们得到该物体的直径为1.94 mm.小结：对图甲中游标零刻线正对的情况，一定要注意读数的有效数字位数.对图乙中游标的零刻线是否正对2 mm ，还是不到或是已过2 mm ，即该种情况主尺如何读数，要与游标的读数结合起来判断.游标卡尺读数练习班级＿＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿＿座号＿＿＿＿＿＿＿＿10分度（0.1mm ）读数：＿＿＿＿＿＿＿＿＿＿＿＿＿读数：＿＿＿＿＿＿＿＿＿＿＿＿＿读数：＿＿＿＿＿＿＿＿＿＿＿＿＿读数：＿＿＿＿＿＿＿＿＿＿＿＿＿910 cm0 101 cm0 101011 cm0 1034 cm0 1010.039mm8.063mm6.407mm2.141mm8.805mm 14.540mm3.008mm 50383mm2.586mm 7.500mm 9.270mm 5.804mm。
高中物理__游标卡尺和螺旋测微器
主尺与游标卡 尺每小格长度 差(mm) 0.1 0.05 0.02
测量结果[n为 精度 游标卡尺上正 (mm) 对刻度左侧的 小格数](mm) 0.1 0.05 0.02 ＋0.1n ＋0.05n ＋0.02n
题 型 设 计
物理（人教版 ·选修3-1） 第二章 恒定电流 2.使用方法 (1)校零位：使卡脚并拢，查看游标与主尺零刻线是否 对齐，否则加以修正．
要 点 探 究
测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻线是否 露出)＋可动刻度数(估读一位)×0.01(毫米)
题 型 设 计
物理（人教版 ·选修3-1） 注意事项：
第二章
恒定电流
1．测量时，当F将要接触被测物体时，要停止使用D，
要 点 探 究
改用D′，以避免F和被测物体间产生过大的压力，这样，既 可以保护仪器又能保证测量结果准确．
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
附录
题 型 设 计
游标卡尺和螺旋测微器
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
1.测量原理
题 型 设 计
游标卡尺是测量长度的较精密的仪器，它的主要部分 由一根主尺和一根游标尺(或称副尺)构成，如图所示．
物理（人教版 ·选修3-1）
题 型 设 计
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
用螺旋测微器测量一矩形小零件的长和宽时，螺旋测 微器上的示数如图所示，图(a)的读数是________mm，图(b)
的读数是________mm
题 型 设 计
物理（人教版 ·选修3-1）
第二章
人教版高中物理选修3-1：第二章 专题 游标卡尺及螺旋测微器 课件
专题： 游标卡尺及螺旋测微器
导
1、知道游标卡尺及螺旋测微器的原理 2、会使用游标卡尺及螺旋测微器，并且能读数
1、游标卡尺的构造： 内径测量
A 深度测量 C
思
B
外径测量
A、主尺 B、游标尺 C、窄片
Байду номын сангаас
游标卡尺一般分为10分度、20分度、50分度三种
2、游标卡尺的测量原理（以十分度为例）
0.1mm 游标
当被测量的物体厚度为0.1mm时，游标上的 哪一条刻度线与主尺上刻度线相重合呢？
结论：被测量的物体厚度为主尺上的0刻度 线与游标上的0刻度线之间的距离
游标向右移动0.6mm
0.6mm
当被测量的物体厚度为0.6mm时，游标上的 哪一条刻度线与主尺上刻度线相重合呢？
4、游标卡尺的读数方法 0mm 6×0.1mm
3、螺旋测微器的使用方法
使用前应先检查零点： 缓缓转动微调旋钮D′，使测杆（F）和测砧 （A）接触，到棘轮发出声音为止，此时可动尺 （活动套筒）上的零刻线应当和固定套筒上的 基准线（长横线）对正，否则有零误差。
当测砧和测微 螺杆接触时
可动刻度0刻度线刚好和 固定刻度的基准线重合
可动刻度的套筒左边框刚好和 固定刻度的0mm刻度线重合
6×1mm 6×0.1mm
6×0.9mm
L 0mm 0.1 6mm 0.6mm
读数=整的毫米数 + 0.1×n（毫米） （主尺） （游标） n指游标上的第n根刻度线与主尺上刻度线相重合
课堂训练
3
主尺
cm
27mm
0
7×0.1mm
游标
10
L 27 mm 0.1 7mm 27.7mm
高考物理游标卡尺、螺旋测微器原理及使用读数
5 0 2025 15——螺旋测微器 读数公式:测量值=固定刻度值＋固定刻度得中心水平线与可动刻度对齐得位置得读数×0、01ｍｍ螺旋测微器就是依据螺旋放大得原理制成得，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距得距离。
因此，沿轴线方向移动得微小距离，就能用圆周上得读数表示出来.螺旋测微器得精密螺纹得螺距就是0、５ｍm ，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退０、５mm,因此旋转每个小分度,相当于测微螺杆前进或后退这0、5/５0=０、01ｍm.可见,可动刻度每一小分度表示０、01m ｍ，所以以螺旋测微器可准确到0、0１mm 。
由于还能再估读一位,可读到毫米得千分位，故又名千分尺.使用螺旋测微器应注意以下几点：①测量时,在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大得压力，既可使测量结果精确，又能保护螺旋测微器。
②在读数时，要注意固定刻度尺上表示半毫米得刻线就是否已经露出。
③读数时，千分位有一位估读数字,不能随便扔掉，即使固定刻度得零点正好与可动刻度得某一刻度线对齐，千分位上也应读取为“０”。
④当小砧与测微螺杆并拢时，可动刻度得零点与固定刻度得零点不相重合,将出现零误差，应加以修正,即在最后测长度得读数上去掉零误差得数值。
[经验之谈]:(1)瞧半刻度就是否漏出,固定刻度上得刻度值就是以m ｍ为单位; (2）可动刻度要估读，小数点后应保留三位有效数字。
如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分(因为就是10分度,所以在最小刻度后应再估读一位),再把两部分读数相加，得测量值。
右图中得读数应该就是6.7０2mm 。
测量值=6、5＋20、３×０、01mm=6、70３ｍm （6、702m ｍ~6、704mm 均正确）例1、 读出下列螺旋测微器测量得读数. ⑴ ⑵ 答案：⑴0、64２m ｍ ⑵10、29４mm二、测量原理读数 9.270读数 5.804读数 7.500 010 15 0 5 1025 30某一种游标卡尺得刻度状况如图1—3甲所示，主尺最小分度为１毫米，游标尺刻度总长度为９毫米,划成10等分。
螺旋测微计和游标卡尺
1
2
3cm主尺
游标
0
10 20
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
螺旋测微计
1、螺旋测微器的读数原理：
半刻度
可动刻度：50等分主尺 上的0.5毫米，每等分
为0.01毫米
固定刻度： 每刻度为1
毫米
0
45 01 2
40
可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫 米，若旋转n个最小分度（包括估读分度），则l=0.01n毫米。
测量读数=主尺读数+螺旋刻度（估读）×精确度（0.01mm）
(1) 一游标卡尺的主尺最小分度为1mm，现用
它测量一工件的长度，其读数如图，则读数为
100.2
mm；
10
11
0
10
(2) 在“用单摆测定重力加速度”实验中，某同学 用游标卡尺测量摆球的直径，游标卡尺的主尺最小 分度为1 mm，游标上有20个小的等分刻度。卡尺 上的示数如图所示，可读出这个摆球的直径为 ____1_3_.8_0____mm。
7、请你读出下列测量结果：
0.905
45
40
0
35
答案：L= 0.905 mm
主尺的最小分度是1mm
010源自510精度为0.1mm
0
1
2
3
0
10
20
人教版高中物理选修3-1《游标卡尺和螺旋测微器》课件
螺旋测微器与游标卡尺
1
学习目标
1.了解螺旋测微器和游标卡尺的构造 2.知道螺旋测微器和游标卡尺的读数原理 3.在实际生活中会使用螺旋测微器和游标卡尺 测量，并能科学读数，提高动手能力，培养科 学严谨的精神。
螺旋测微器与游标卡尺
2
毫米刻度尺的使用
1. 毫米刻度尺的使用 一般毫米刻度尺的最小分度是 毫米 ，读数时要估读 到 毫米下一位 。
要使测量更精确一些，我们可以使用 游标卡尺 和螺旋测微器
螺旋测微器与游标卡尺
3
螺旋测微器的使用原理
1. 螺旋测微器的构造
螺旋测微器与游标卡尺
4
螺旋测微器的使用原理
1. 原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋 钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等 份，每转动一小格，F前进或后退0.01mm. 即螺旋测微器的精确度
为0.01毫米 。读数时要估读到 0.001毫（米即千分位），因此，螺
旋测微器又叫千分尺。
螺旋测微器与游标卡尺
5
螺旋测微器的使用方法
读数：测量时被测物体长度的整0.5mm数由 固定刻度 读出，小数部分由 可动刻度读出。测量值(mm)＝固定刻 度数(0.5mm)(注意0.5mm刻线是否露出)＋可动刻度数 (估读一位)×0.01mm。
14
交流总结
利用三种工具测一测中性笔芯的直径
螺旋测微器与游标卡尺
15
温馨提示：螺旋测微器需要估读。
螺旋测微器与游标卡尺
6
螺旋测微器的使用方法
例题：如图所示，固定刻度示数为2.0 mm，不足半毫米从可 动刻度上读的示数为15.0，故可得出：读数为： 2.0 mm ＋ 15.0 ×0.01mm＝ 2.150 mm。 温馨提示：螺旋测微器需要估读。
高中物理课件-游标卡尺和螺旋测微器
游标卡尺和螺旋测微器
游标卡尺
1. 结构
内测量抓 爪
紧固螺钉
深度尺 主尺
0
1
2
3
4
5
6
7
8
9
10
0 12 3 4 5 6 78 9 0
外测量爪
游标尺
游标卡尺
2、使用方法：
（1）将量爪并拢，查看游标 和主尺身的零刻度线是否对 齐，如果对齐就可以进行测量。
（2）测量时，右手拿住尺身，大拇指移动游标，左手拿 待测外径（或内径）的物体，使待测物位于外测量爪之间， 当与量爪紧紧相贴时，即拧紧紧固螺钉。
b、左手持曲架，右手转动大旋钮K使测杆P与测砧A间距 稍大于被测物，放入被测物，转动微调旋钮到夹住被测物， 棘轮发出声音为止。
c、转动止动旋钮使测杆固定，然后可读数。
螺旋测微器
4. 读数
0
固定刻度 长度
可动刻度
10
5
5
固定尺
4.5mm
格数×0.01+估读
0.01 × 9.3mm
游标卡尺
3、读数
游标卡尺的刻数原理（以十分度为例）
0
10毫米
1毫米
1 cm 主尺
0.9毫米 0
9毫米
游标
10
Hale Waihona Puke 游标卡尺3、读数（以十分度为例）
0
1
2
3
4
主尺读数
看游标尺零位的 左侧数值
20mm
0
10
+
游标尺读数
先观察游标尺第几根刻
度线与主尺上的刻度线
重合，再乘0.1mm
+
6*0.1mm
螺旋测微器
高二物理必修三之知识讲解 游标卡尺和螺旋测微器的使用
游标卡尺和螺旋测微器的使用【学习目标】1．了解游标卡尺和螺旋测微器的构造；2．掌握游标卡尺和螺旋测微器的使用方法；3．掌握游标卡尺和螺旋测微器的读数原理及读数；【要点梳理】要点一、刻度尺常用刻度尺的最小刻度为1mm。
用刻度尺测量物体的长度时要注意以下几点：○1刻度线紧贴被测物，眼睛正对刻度线读数，以避免视差。
○2为防止因端头磨损而产生误差，常选择某一刻度线为测量起点，测量的长度等于被测物体的两个端点在刻度尺上的读数之差。
○3毫米以下的数值要估读一位，估读最小刻度值的1/10。
○4测量精度要求高时，要进行重复测量后取平均值。
可用“累积法”测细金属丝的直径或一张白纸的厚度。
要点二、游标卡尺1．游标卡尺构造游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，若从背面看，游标是一个整体。
游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。
游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。
尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
2．10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度,它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。
游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。
游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。
10分度的游标卡尺。
游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。
游标卡尺和螺旋测微器 课件
(1) 一游标卡尺的主尺最小分度为1mm，现用
它测量一工件的长度，其读数如图，则读数为
100.2
mm；
10
11
0
10
2、新式游标卡尺的刻线看起来很“稀疏”，使得读
数显得清晰明了，便于使用者正确读取数据．通常 游标卡尺的刻度有10分度、20分度、50分度三种规 格；新式游标卡尺也有相应的三种，但刻度却是： 19mm等分成10份，39mm等分成20份，99mm等分 成50份，以“39mm等分成20份”的新式游标卡尺为 例，如图所示．
0
1
0
5
10
20分度游标卡尺的原理
主尺的最小分度是1mm,游标尺上有20个小的等分刻 度它们的总长等于19mm，因此游标尺的每一分度与 主尺的最小分度相差0.05mm,当左右测脚合在一起， 游标的零刻度线与主尺的零刻度线重合时，只有游 标的第20条刻度线与主尺的19mm刻度线重合,其余 的刻度线都不重合。游标的第一条刻度线在主尺的 1mm刻度左边0.05mm处，游标的第二条刻度线在主 尺的2mm刻度左边0.1mm处，等等。游标的第n条刻 度线与主尺的刻度线重合，就是0.05×n毫米。
游标卡尺和 螺旋测微器
一、刻度尺 常用刻度尺的最小刻度为1mm。用刻度尺测量物体的 长度时要注意以下几点： ① 刻度线紧贴被测物，眼睛正对刻度线读数，以避免 视差。 ②为防止因端头磨损而产生误差，常选择某一刻度线 为测量起点，测量的长度等于被测物体的两个端点在 刻度尺上的读数之差。 ③ 毫米以下的数值要估读一位，估读最小刻度值的 1/10。 ④ 测量精度要求高时，要进行重复测量后取平均值。 可用“累积法”测细金属丝的直径或一张白纸的厚度。
刻度线重合，就是零点几毫米.
0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固定在尺架C上，可动刻度E、旋钮D、微调旋钮D′、测微螺 杆 F 是连在一起的，并通过精密螺纹套在 B 上，精密螺纹的 螺距为0.5mm，即D每旋转一周，F前进或者后退0.5mm，可 动刻度E上的刻度为50等分，每一小格表示0.01mm，这也就 是螺旋测微器的精度，即它可以精确到千分位，故也叫做千 分尺．
题 型 设 计
体放入A、F之间的夹缝中，转动D，当F将要接触物体时， 再轻轻转动微调旋钮 D′ ，当听到“嗒、嗒…”的声音时 ( 表 明待测物刚好被夹住)，然后转动锁紧手柄使F止动．
物理（人教版 ·选修3-1）
第二章
恒定电流
(3) 读数：测量时被测物体长度的整数毫米数由固定刻
度读出，小数部分由可动刻度读出．
要 点 探 究
测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻线是否 露出)＋可动刻度数(估读一位)×0.01(毫米)
题 型 设 计
物理（人教版 ·选修3-1） 注意事项：
第二章
恒定电流
1．测量时，当F将要接触被测物体时，要停止使用D，
要 点 探 究
改用 D′，以避免 F和被测物体间产生过大的压力，这样，既 可以保护仪器又能保证测量结果准确．
题 型 设 计
物理（人教版 ·选修3-1） 3．注意事项：
第二章
恒定电流
(1) 不管是 10 分度的游标卡尺，还是 20 分度、 50 分度的
要 点 探 究
游标卡尺，在读数时均不需要向后估读一位． (2)读数时要使视线与尺垂直，避免产生视差．
(3) 使用卡尺时应防止撞击，切不可用游标卡尺量度毛
题 型 设 计
线、2mm刻线……分别相差0.1mm、0.2mm……，副尺上第
题 型 设 计
十条刻线正好对齐主尺上9mm刻度线，这种游标卡尺可以准 确到 0.1mm ，其他不同准确度的游标卡尺的原理也是一样 的．见表格
物理（人教版 ·选修3-1）
第二章
恒定电流
游标卡尺
要 点 探 究
小格数 10 20 50
刻度总长 度(mm) 9 19 49
主尺与游标卡 尺每小格长度 差(mm) 0.1 0.05 0.02
测量结果[n为 精度 游标卡尺上正 (mm) 对刻度左侧的 小格数](mm) 0.1 0.05 0.02 ＋0.1n ＋0.05n ＋0.02n
题 型 设 计
物理（人教版 ·选修3-1） 第二章 恒定电流 2.使用方法 (1) 校零位：使卡脚并拢，查看游标与主尺零刻线是否 对齐，否则加以修正．
“ 6.32mm” ， 肯 定 有 效 数 字 是 错 的 ， 正 确 的 应 读 成
题 型 设 计
6.320mm.
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
在测定金属丝的直径时，螺旋测微器的读数如图所示， 可知该金属丝的直径d＝________×10－3m.
题 型 设 计
答案：0.900
要 点 探 究
(2)测量：将待测物放在两测爪之间 (注：测一般物长用 外测爪，测孔径等物体内部长度时，用内测爪，测深槽或深 筒时，用游标后的深度尺窄片 ) ，移动游标，使测爪刚好与 物体接触即可读数． (3) 读数：①以游标零刻线位置为准．在主尺上读取毫 米数L. ②看游标上第几条刻线与主尺上的某一刻线对齐，从 游标上读出毫米以下的小数为 KΔL，式中 K为与主尺某刻线 对齐的游标第K条刻线，ΔL为游标卡尺的精度． ③得读数为L0＋KΔL.
坯，以免损伤测脚． (4) 测脚必须紧靠工件，用制动螺丝把游标尺固定后再 读数．
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
如图所示，用一根游标卡尺测一根金属管的内径和外 径时，卡尺上的游标位置分别如图(b)和图(c)所示．
题 型 设 计
物理（人教版 ·选修3-1）
第二章
恒定电流
这根金属管内径读数是 ______cm，外径读数是 ____cm，
第二章
恒定电流
要 点 探 究
题 型 设 计
物理（人教版 ·选修3-1）
第二章
恒定电流
主尺的最小分度是 1mm ，副尺上有 10 个等分刻度，它
们的总长度等于9mm，因此副尺上每一个分度比主尺的最小
要 点 探 究
分度小0.1mm.当副尺的零刻度线与主尺的零刻度线对齐时， 副尺上的第一条刻线、第二条刻线……依次与主尺的1mm刻
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
题 型 设 计
物理（人教版 ·选修3-1） 2．使用方法
第二章
恒定电流
(1)校准零位：测量前使测微螺杆 F和测砧A并拢，可动
要 点 探 究
刻度 E 的零刻度与固定刻度 B 的轴向线应在固定刻度的零刻 度线处对齐，否则应加以修正．
(2)测量：旋动旋钮D，将测微螺杆F旋出，把被测的物
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
(1)某实验中需要测量一根钢丝的直径 ( 约 0.5mm)，为
题 型 设 计
了得到尽可能精确的测量数据，应从实验室提供的米尺、螺 旋测微器和游标卡尺 ( 游标尺上有 10 个等分刻度 ) 中，选择 ________进行测量．
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
附录
题 型 设 计
游标卡尺和螺旋测微器
物理（人教版 ·选修3-1）
第二章
恒定电流
要 点 探 究
1.测量原理
题 型 设 计
游标卡尺是测量长度的较精密的仪器，它的主要部分 由一根主尺和一根游标尺(或称副尺)构成，如图所示．
物理（人教版 ·选修3-1）
2．读数时，要注意固定刻度上表示半毫米的刻度线是
题 型 设 计
否已经露出．
物理（人教版 ·选修3-1）
第二章
恒定电流
3．读数时要准确到0.01m点后面必须保留三位．如在测
要 点 探 究
量中发现可动刻度中某刻度线正好与固定刻度的水平线对齐， 则 最 后 一位 读 数 要补 上 一 个零 ． 如 某同 学 读 出的 读 数 为
管壁厚度是________cm.
要 点 探 究
答案：2.37
3.03
0.33
题 型 设 计
物理（人教版 ·选修3-1）
第二章
恒定电流
1.测量原理
要 点 探 究
螺旋测微器又叫千分尺，它是一种比游标卡尺更精密 的测量长度的仪器，如图所示的是一种常用的螺旋测微器，
用它测量长度可以准确到 0.01mm，它的测砧 A和固定刻度 B
