会让站、越行站及中间站
一、车站的作用与分类
1 车站
除正线以外，还配有 其它线路及客货运设施， 办理与列车运行相关工作 并面向社会服务的分界点， 我们称其为车站。
车站是分界点的一类， 分界点还包括线路所和通 过色灯信号机。
上海站
2 车站的作用
车站是办理旅客运输与货物运输的基地，旅客的上下车和货物装 卸车及其有关作业都是在车站上进行的。车站通过办理上述业务，使 铁路运输生产与国民经济的发展和市场的需求联系起来，也是铁路和 旅客、货主联系的纽带。
缺点：上行正线在站内需设反向曲线； 对称道岔施工与养护不便；
到发线布置在两正线一侧站房对侧
优点：正线无反向曲线； 不使用对称道岔。
缺点：下行待避列车进入到发线，与正线行车干扰，降低区间通过能力， 危机行车安全。
2）设2条到发线时，到发线位于正线同侧
➢ 车站两端咽喉区的正线间应设置渡线。
➢ 每端各设一条渡线时，渡线应朝向站房。 ➢ 两端各设两条渡线时，应设“八”字形渡线而非交叉渡线
3）纵列式布置图：
占地长，设备分散，缺点突出，一般不用。
3 中间站
在我国铁路上，会让站和越行站数量不多，主要是用来提高线路 通过能力而设置的车站。根据《铁路技术管理规程》规定，会让站和 越行站均包括在中间站之内。
中间站是为沿线城乡及工农业生产服务，提高铁路区段通过能力， 保证行车安全而设的车站。它主要办理列车的到发、会让和越行，以 及客货运业务。
1、会让站、越行站的设置目的是什么？其到发线数量一般设几条？ 如何布置？
2、中间站的主要作业和设备有哪些？
到发线，通信、信号设备及旅客乘降、办公房屋
优点
（3）a、会对让通站过布列置车图方便（助理值班员，
司机互相检查有无异常），而且通过 1）车横流列为式会会让让站站主(主要要车站流线；在两道岔区内)
铁路概论基本知识
铁路概论基本知识第一章绪论一、课本：铁路线路2、什么是运输业的产品？叙述运输业产品的特殊性？运输业的产品是“位移”特殊性：它在生产出来的同时就已经被消费了。
4、铁路运输业有何特点？铁路运输除了具备一般运输业的特点外，自身还具有高度集中的特点，各工作环节须紧密联系、协同配合。
第二章一、课本：1、什么叫铁路线路？由哪几部分所组成？铁路线路是机车车辆和列车运行的基础。
由路基、桥遂建筑物和轨道组成的一个整体工程结构。
3、什么叫线路的平面和纵断面？它们的组成要素分别是什么？铁路线路在空间的位置是用线路中心线表示的。
线路中心线在水平面上的投影叫铁路线路的平面。
线路中心线在垂直面上的投影叫铁路线路的纵断面。
铁路线路平面组成要素：直线、圆曲线、缓和曲线。
铁路线路纵断面组成要素：平道、坡道、和竖曲线。
6、曲线半径大小对列车运行速度有何影响?一般情况下，曲线半径愈大，行车速度可以愈高，但工程费用愈高。
7、什么叫限制坡度？限制坡度的大小对铁路运输有什么影响？在一个区段上，决定一台某一类型机车所能牵引的货物列车重量的坡度，叫做限制坡度。
限制坡度小，列车重量可以增加，运输能力就大，运营费用就越省；但过小不符合地形，工程量增加，造价也贵。
9、路基的两种基本断面形式是什么？其基本组成包括哪些？路堤和路堑路堤：路基面、边坡、护道、取土坑或纵向排水沟。
路堑：路基面、边坡、侧沟、弃土堆和截水沟。
12、什么叫轨道？其基本组成有哪几部分？轨道指用条形的钢材铺成的供火车、电车等行驶的路线或天体在宇宙间运行的路线。
轨道由钢轨、联结零件、轨枕、道床、防爬设备、道岔组成。
13、我国现行的标准钢轨类型有哪几种？钢轨的标准长度有哪两种？现行的标准钢轨类型有：75kg/m、60kg/m、50kg/m、43kg/m 。
目前我国钢轨的标准长度有25M和12.5M两种。
14、道岔是一种什么设备？普通单开道岔组由哪三大部分组成？道岔是一种使机车车辆能从一股道转入或越过另一股道的线路连接设备。
(完整版)铁路线路及站场第七章会让站、越行站及中间站

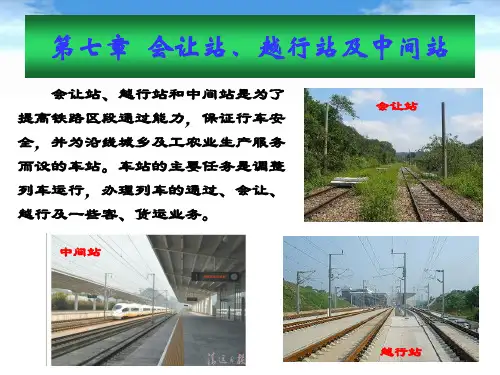

会让站、越行站和中间站是为了 提高铁路区段通过能力，保证行车安 全，并为沿线城乡及工农业生产服务 而设的车站。车站的主要任务是调整 列车运行，办理列车的通过、会让、 越行及一些客、货运业务。
中间站
会让站
越行站
会让站设在单线铁路上，主要办理列车的到发和会让，也 办理少量的客货运业务。因此，会让站应铺设到发线、旅客乘 降设备，并设置信号及通信设备、技术办公用房，但没有专门 的货运设备。在会让站上，既可以实现会车，也可以实现越行。 先到的列车在本站停车，等待反方向的列车到达本站。两个列 车互相交会，叫做会车；先到的列车在本站停车，等待后一个 同方向的列车通过本站或到达本站停车后先开，叫做越行。
图8－1 只设一个到发线的横列式会让站布置图
横列式会让站设两条到发线时，一般有两种布置形式：一 种是两到发线设于正线一侧的布置，如图8－2(a)所示，其优 点是车站值班员接发正线通过列车无需跨线，但这种布置站坪 长，土石方工程量大，且单线发展成双线时，拆迁工程也较大； 另一种是两到发线分设于正线两侧的布置，如图8－2(b)所示， 其优点可以实现列车三交会，可使旅客列车和货物列车都能停 靠站台，且到发线有效长相差小，站坪长度短，但车站值班员 接发正线通过列车需跨线。一般多采用运行的，为保证上、 下行旅客列车分别停靠站台，一般应在站房对侧的正线和到发 线之间设中间站台。这种布置具有旅客在中间站台上候车较安 全，列车待避条件好，正线顺直以及中间站台加宽时改、扩建 工程量少等优点。只有在改建有困难时，为充分利用既有设备， 个别车站亦可采用中间站台设在两正线间或到发线外侧的布置 形式。
图8－3 纵列式会让站布置图
(二)越行站布置图 越行站的布置图型也可分为横列式和纵列式两种，但因纵 列式布置图型利少弊多，一般应采用横列式布置，如图8－4所 示。
《铁路线路与战场》站场基础知识-限界(减缩版)
✓ 一是为 “超限货物列车” ； ✓ 二是为适应运行中的列车横向晃动偏移和竖向上下震动，
防止与邻近的建筑物或设备发生 。
建筑限界包括直线建筑限 界、曲线建筑限界、隧道建筑 限界和桥梁建筑限界。 （1）直线建筑限界 （2）曲线建筑限界
高速铁路
《技规》对高速铁路区间及站内两相邻线路中心线 间的最小距离规定见表3-1-3。
5.曲线地段线路间距
和 直
1. 轨距加宽（W平）
线
比
2. 外轨超高（W立）
较
多
出
3. 车体两端外摆（ W外）
内侧 加宽
外侧 加宽
【例】 图中，Ⅰ、Ⅲ道间设有宽为410mm的高柱信号机，
且两曲线半径均为1000mm，Ⅲ道外轨超高60mm，Ⅰ道外轨 超高为40mm，试确定Ⅰ、Ⅲ道间的线间距。
3、举例
第三节 线路连接形式
一、线路终端连接
相邻两平行线路 合并成一条线路
1、普通式线路终端连接
• R--连接曲线半径，不应小于连接道岔的导曲线 半径，根据道岔辙叉号码不同，分别选用200m、 300m和400m。
• 直线段g——连接曲线轨距加宽过渡；使固定轴 距较大的机车顺利通过曲线。取决于S、R、N、 岔枕类型
思考：角度越大越安全还是越小越安全？道 岔号越大越安全还是越小越安全？
2、道岔辙叉号码选用
①要求：占地短、过岔速度高、运行平稳 根据列车运行方式和路段旅客列车设计行车速度
确定 ②侧向过岔速度受限原因
③N与道岔各因素关系
N↑ α↓ R0↑ L全↑ V侧↑ 占地↑ 工程费用↑
④选择规定
一、道岔辙叉号数的选用
铁路线路主要技术条件培训课件
竖曲线半径
保证车轮不脱轨 由此产生的减载率为：
*
竖曲线半径
保证车轮不脱轨 保证不脱轨的竖曲线半径 根据日本资料，从运行安全考虑，列车运行在竖曲线上时产生的垂直方向的离心力使轴重减载率不大于10%，即△W/W≤0.1。若l取25m，S取50t，则从运营安全角度考虑的竖曲线半径如左表：
Vmax(km／h)
*
区间线路纵断面设计
坡段组成 纵断面由长度不同、陡缓各异的坡段组成。坡段的特征用坡段长度和坡度值表示。
坡段长度L：为坡段两端变坡点间的水平距离(m)。
坡度值i：为该坡段两端变坡点的高差Hi与坡段长度Li的比值，以千分数表示，即 i= (Hi/Li)×1000（‰） ，上坡取正，下坡取负。
变坡点：相邻两坡段的坡度变化点称为变坡点。
车钩错动示意图
*
竖曲线半径
保证车辆不脱钩 可能产生的相邻车辆车钩水平上下错动的因素和错动量为 : 踏面允许磨耗，客车8mm； 轴颈允许磨耗10mm； 轴瓦、瓦垫、转向架、上下心盘允许磨耗24mm； 因轨道水平误差引起的车钩上下位移，客车约为2mm。
*
竖曲线半径
保证车辆不脱钩 允许错动量 最不利情况时，相邻车辆一为新车，一为磨耗接近极限的旧车，且轨道水平误差也最大，则车钩上下错动量为44mm 故变坡点处因相邻客车车辆相对倾斜引起的车钩上下错动的允许值为f=60-44=16mm
*
竖曲线半径
保证车辆不脱钩 按不脱钩条件确定的竖曲线半径近似为： Rv=(L+d)d/(2fR) (m) L——车辆两转向架中心距； d——转向架中心至车钩中心距； 将RW22、YZ25G、SYW25B的相关数据带入，计算所得竖曲线半径分别为：2450m、2550m、2850m
《城市轨道交通线路与站场设计》课程标准
城市轨道交通运营管理专业《城市轨道交通线路与站场设计》课程标准一、课程基本信息课程代码：18071135学时数：90 学分：5先修课程：《城市轨道交通行车组织》、《铁道概论》、《城市轨道交通车站设备维护与管理》等。
后续课程：《城市轨道交通客运服务礼仪》、《高速动车组技术》、《城市轨道交通客运组织》、顶岗实习等。
二、课程性质该课程是五年制高职学校学生的一门专业课程，为培养轨道交通运营管理的高素质人才的目标服务，在前续课程的基础上进一步培养学生的职业意识，为后续课程打下基础。
1与前续课程的联系通过《城市轨道交通行车组织》、《铁道概论》、《城市轨道交通车站设备维护与管理》等的学习，学生了解了城市轨道交通线路与站场的一些基础知识和总体组成，为以后学习打好基础。
2.与后续课程的关系为学生后续课程《城市轨道交通客运服务礼仪》、《高速动车组技术》、《城市轨道交通客运组织》、顶岗实习等课程学习打下高度相关的基础，为学生在以后工作中提供轨道交通运营管理方面的必要知识。
《城市轨道交通线路与站场》是五年制高职学生的一门必修的专业课程。
三、课程的基本理念本课程所面向的职业岗位为城市轨道交通线路与站场检修员、维护员等，主要从事城轨交通线路设备检修、维护、调试等工作。
根据职业岗位分析，确定本课程的基本理念是：遵循系统化原则，将教学内容分为基础篇、线网篇、车站设置与布局、配线设计和城市轨道交通车辆基地五个部分。
通过本课程的学习，使学生掌握城轨线路的组成和作用，并具有一定的操作检修能力，为学生走向工作岗位打下坚实的基础。
四、课程的设计思路本课程其总体设计思路是，打破以知识传授为主要特征的传统学科课程模式，转变为以专题形式组织课程内容，并让学生在完成专题学习过程中学会完成相应活动任务，比如土建工程，线网规划等构建相关理论知识，逐层深入，全面讲线路与站场相关知识。
本课程遵循系统化原则，将教学内容分为基础篇、线网篇、车站设置与布局、配线设计和城市轨道交通车辆基地五个部分。
第八章 城市交通与道路系统75页PPT
车站不能象机场一样远离市区，应该靠近市区边缘， 同时要提高便捷快速、强有力的集输运交通能力。
2019/11/17
50
三、公路交通规划
1、公路交通的特点和现状
1.1汽车运输的特点
机动灵活
可以直接运输到用户门口
装卸方便
短途速度较快
1.2我国公路建设现状
2019/11/17
31
分割城市
2019/11/17
32
（2）三角形，十字形枢纽 城市位于枢纽某一象限
2019/11/17
33
城市被铁路枢纽分割为两部分，受较大干扰
2019/11/17
34
城市跨铁路枢纽三个象限发展，受到严重干 扰
2019/11/17
35
（3）顺列式枢纽，带状城市常用的方式
（1）路网性编组站 （2）区域性编组站 （3）地区性编组站
2019/11/17
29
2019/11/17
30
结合地形地质条件，节约土方，少占 良田。
5、铁路枢纽与城市的关系
在铁路网的交叉点或尽端，有几个协 同作业的专业车站与线路组成的整体， 叫铁路枢纽。
（1）一站枢纽
与城市关系简单，但也要防止分割城 市
2.2世界随对外交通的发展而变小
空间距离与时间距离 信息的传播
2019/11/17
8
3、对外交通方式的基本原则
按照各种运输方式的技术运营特点、货流条 件与地区条件，合理组织城市对外交通综合 运输体系（综合利用、共同发展、互相协助、互相
补充、各尽其长、各尽其用）
满足各种运输方式的技术经济要求
Ⅰ级铁路
铁路网中起骨干作用的铁路，远期年客货运
ppt铁路课件
随着城市化进程的加速和环保意识的提高，城市轨道交通 的发展趋势是向绿色、智能、便捷方向发展。例如，采用 电动公交车、建设智能交通系统等。
智能铁路系统的发展与应用
智能铁路系统的定义
智能铁路系统是指通过应用先进的信息技术、传感器和自动化技术，实现铁路运输的智能 化和自动化。
智能铁路系统的发展历程
PPT铁路课件
目录
• 铁路基础知识 • 铁路系统构成 • 铁路运输业务 • 铁路安全与管理 • 铁路未来发展与趋势
01
铁路基础知识
铁路的定义与特点
总结词
铁路是一种重要的陆地交通方式，具有运输能力大、运行速度快、运输成本低 等特点。
详细描述
铁路运输是一种通过铁路轨道和列车进行的货物和旅客运输方式。它具有运输 能力大、运行速度快、运输成本低等显著特点，是现代交通运输体系中的重要 组成部分。
车站分类
按照车站办理业务类型，车站可分为客运站、货运站和客货运站 。
枢纽作用
铁路枢纽是连接铁路线路的重要节点，承担着列车编组、解体和改 编等作业，同时承担着客货运输组织和车辆检修等任务。
车站设施
车站设施包括站房、站场和站前广场等，其中站场包括到发线、编 组线和货物线等线路。
03
铁路运输业务
铁路客运业务
铁路车辆与机车
车辆分类
车辆与机车性能参数
铁路车辆按照用途可分为客车、货车 和特种车，按照轴数可分为单轴车、 双轴车和多轴车。
车辆与机车的性能参数包括功率、速 度、牵引力、制动距离和轴重等。
机车类型
机车按照动力来源可分为蒸汽机车、 内燃机车和电力机车，按照传动方式 可分为机械传动、液力传动和电力传 动。
感谢您的观看
铁路线路及站场第六章站场基础知识PPT课件
示尖轨前基本轨长(道岔基本轨始端轨缝中心至尖轨始端的距
离)；m 表示辙叉跟长(辙叉心理论尖端至辙叉后跟轨缝中心的
距离)。
.
14
在已知道岔两线路中心线的交点和辙叉号数、道岔类型时， 可按选定的比例尺用单线把道岔表示出来。
例如画 9 号左开单开道岔时，可在主线的中心线上，先确 定两线路中心线交点的位置，然后从交点沿主线线路中心线画 等于辙叉号数的 9 个等分线段，并在最后一个线段末端画一等 分线段，使其垂直于主线的线路中心线，将垂直线段的终点与 道岔中心连接，即得支分线方向，如图7－7(a)所示。
图7－3 双线铁路车站线路及道岔编号示意图
区段站
.
4
3．尽端式车站，站房设在端部时，由列车到达方向的左 侧线路起顺序向右编号如图7－4(a)所示；当站房设在线路一侧 时，编号方法同单线铁路车站，如图7－4(b)所示。
图7－4 尽端式车站线路及道岔编号示意图 青岛火车站
.
5
4．大型铁路车站有多个车场时线路的编号。大型铁路车站 有多个车场时，每一车场应冠以车场号(用罗马数字)，另加线 路号码(用阿拉伯数字)，如图7－5所示。
9
根据上述原则，在新建或改建车站时，在线路的直线地段
上，站内两相邻线路中心线的间距如表7－1所示。
新建或改建铁路站场建筑物及设备时，在线路的直线地段
上，站内各建筑物及设备至相邻线路中心线的距离，应符合表7
－2的要求。
表7－1 车站线路间距表
.
10
表7－1 车站线路间距表
.
11
表7－2 主要建筑物和设备至线路中心线的距离
18号单开道岔
42号单开道岔
.
18
7．狭窄的站场采用交分道岔，不得小于9号，但尽量不用 于正线；必须采用时，不得小于12号。
城市道路设计规范7道路与铁路交叉、8路基设计
第七章道路与铁路穿插第一节设计原那么与规定第条道路与铁路穿插的位置应符合城市总体规划。
需要调整时，应报有关部门确定。
道路与铁路立体穿插的设置条件如下：一、快速路与铁路穿插，必须设置立体穿插。
二、主干路、次干路、支路与铁路穿插，当道口交通量大或铁路调车作业繁忙而封闭道口累计时间较长时，应设置立体穿插。
三、主干路、次干路与铁路穿插，在道路交通顶峰时间内经常发生一次封闭时间较长时，应设置立体穿插。
四、行驶有轨电车或无轨电车的道路与铁路穿插，应设置立体穿插。
五、中、小城市被铁路分割，道口交通量虽较小，但考虑城市整体的需要，可设置一、二处立体穿插。
六、地形条件不利，采用平面穿插危及行车平安时，可设置立体穿插。
道路与铁路穿插，机动车交通量不大但非机动车交通量和人流量较大时，可设置人行立体穿插或非机动车与行人合用的立体穿插。
道路与铁路穿插宜采用正交，斜交时穿插角应大于或等于45°。
第二节道路与铁路平面穿插道路与铁路平面穿插时，道路线形应为直线。
直线段从最外侧钢轨外缘算起应大于或等于30m。
道路平面穿插口的缘石转弯曲线切点距最外侧钢轨外缘应大于或等于30m。
无栏木设施的铁路道口，停顿线位置距最外侧钢轨外缘应大于或等于5m。
道口的位置不应设在铁路的道岔处或站场范围内，也不宜设在道路与铁路通视条件不符合行车平安要求的路段上。
道口两侧应设置平台。
自最外侧钢轨外缘到最近竖曲线切点间的平台长度规定如下：通行铰接车和拖挂车的道口应大于或等于20m；通行普通汽车的道口应大于或等于16m。
平台纵坡度应小于或等于0.5%。
连接道口平台两端的道路纵坡度，对于汽车与自行车混合交通的道路应小于或等于2.5%，困难地段应小于或等于3.5%；机动车车行道应小于或等于5%。
坡长限制见第5.2.3条和第5.2.5条。
道口处有两股或两股以上铁路，不宜有轨面标高差。
困难时两线轨面标高差应小于或等于10cm。
线间距大于5m的并肩道口中相邻两线轨面标高差按道路纵坡度小于或等于3%控制。
