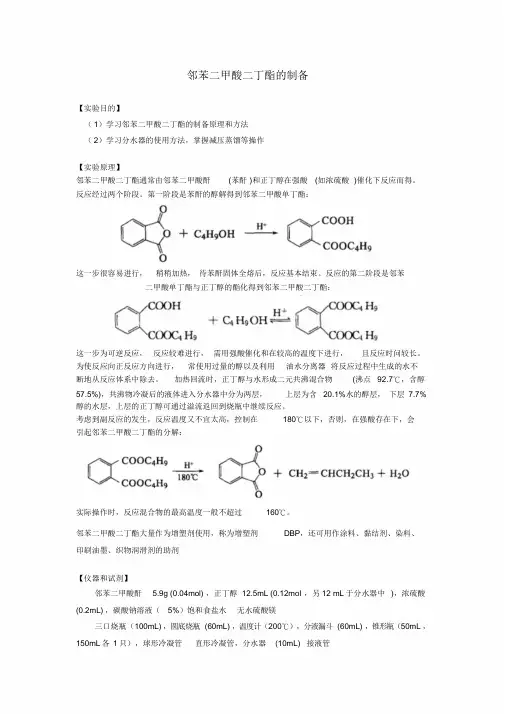

邻苯二甲酸二丁酯的制备

邻苯二甲酸二丁酯的制备

【实验目的】

（1）学习邻苯二甲酸二丁酯的制备原理和方法

（2）学习分水器的使用方法，掌握减压蒸馏等操作

【实验原理】

邻苯二甲酸二丁酯通常由邻苯二甲酸酐(苯酐)和正丁醇在强酸(如浓硫酸)催化下反应而得。反应经过两个阶段。第一阶段是苯酐的醇解得到邻苯二甲酸单丁酯：

这一步很容易进行，稍稍加热，待苯酐固体全熔后，反应基本结束。反应的第二阶段是邻苯二甲酸单丁酯与正丁醇的酯化得到邻苯二甲酸二丁酯：

这一步为可逆反应，反应较难进行，需用强酸催化和在较高的温度下进行，且反应时问较长。为使反应向正反应方向进行，常使用过量的醇以及利用油水分离器将反应过程中生成的水不断地从反应体系中除去。加热回流时，正丁醇与水形成二元共沸混合物(沸点92.7℃，含醇57.5%)，共沸物冷凝后的液体进入分水器中分为两层，上层为含20.1%水的醇层，下层7.7%醇的水层，上层的正丁醇可通过溢流返回到烧瓶中继续反应。

考虑到副反应的发生，反应温度又不宜太高，控制在180℃以下，否则，在强酸存在下，会引起邻苯二甲酸二丁酯的分解：

实际操作时，反应混合物的最高温度一般不超过160℃。

邻苯二甲酸二丁酯大量作为增塑剂使用，称为增塑剂DBP，还可用作涂料、黏结剂、染料、印刷油墨、织物润滑剂的助剂

【仪器和试剂】

邻苯二甲酸酐5.9g (0.04mol)，正丁醇12.5mL (0.12mol，另12 mL于分水器中)，浓硫酸(0.2mL)，碳酸钠溶液（5%）饱和食盐水无水硫酸镁

三口烧瓶（100mL)，圆底烧瓶(60mL)，温度计（200℃），分液漏斗(60mL)，锥形瓶（50mL，150mL各1只），球形冷凝管直形冷凝管，分水器(10mL) 接液管

【实验步骤】

带有分水器的回流装置，分液装置，减压蒸馏装置。反应装置见图

制备邻苯二甲酸二丁酯的反应装置

在一个干燥100mL三口烧瓶中加入5.9g邻苯二甲酸酐、12.5mL正丁醇和几粒沸石，在振摇下缓慢滴加0. 2mL浓硫酸。在分水器中加人正丁醇至支管平齐。封闭加料口，另一口插入一只200℃的温度计（水银球应位于离烧瓶底0.5~0.8cm处)。缓慢升温，使反应混合物微沸。约15min后，烧瓶内固体完全消失。继续升温到回流，此时逐渐有正丁醇和水的共沸物蒸出，经过冷凝在分水器的底部，有小水珠逐渐流到分水器的底部，当反应温度升到150℃时便可停止加热，记下分水器中水的体积（注意：含有少量正丁醇）。记下反应的时间（一般在1.5~2h）。

当反应液冷却到70℃以下时，拆除装置。将反应混合液倒入分液漏斗，用5%碳酸钠溶液中和后，有机层用20mL温热的饱和食盐水洗涤2~3次，至有机层呈中性，分离出的油状物，用无水硫酸镁干燥至澄清。用倾斜法除去干燥剂，有机层倒入50mL的圆底烧瓶，先用水泵减压蒸去过量的正丁醇，最后在油泵的减压下蒸馏，收集180~190℃/1.33kPa(10mmHg)或200～210℃／2.67kPa(20mmHg)的馏分，称取质量。

注：1mmHg≈133Pa。

测定产物的折射率。测定产物的红外光谱。

邻苯二甲酸二丁酯的红外光谱

【注意事项】

1．为了保持浓硫酸的浓度，反应仪器尽量干燥。浓硫酸的量不宜太多，避免增加正丁醇的副反应以及产物在高温时的分解。

2．开始加热时必须慢慢加热，待苯酐固体消失后，方可提高加热速度，否则，苯酐遇高温会升华附着在瓶壁上，造成原料损失而影响产率。单酯生成后必须慢慢提高反应温度，在回流下反应，否则酯化速度太慢，影响实验进度。若加热至140℃后升温速度很慢，此时可补加1滴浓硫酸促进之。

3．反应终点控制：以分水器中没有水珠下沉为标志，但反应最高温度不得超过180℃，以在160℃以下为宜。

4．产物用碱中和时，温度不得超过70℃，碱浓度也不宜过高，否则引起酯的皂化反应。当然中和温度也不宜太低，否则摇动时易形成稳定的乳浊液，给操作造成麻烦。

5．必须彻底洗涤粗酯，确保中性，否则在最后减压蒸馏时，因温度很高(>180℃)，若有少量酸存在会使产物分解，在冷凝管人El处可观察到针状的邻苯二甲酸酐固体结晶。

【安全提示】

邻苯二甲酸二丁酯：本品低毒。

邻苯二甲酸酐：对皮肤、黏膜有局部刺激性，具有中等毒性。

正丁醇：毒性与乙醇相似，刺激性强，低毒。

浓硫酸：具有极强的吸水性和腐蚀性，接触人体能引起严重烧伤。属于一级无机酸性腐蚀物品。
