(完整版)变压器中性点接地电阻柜工作原理

合集下载

变压器中性点接地

变压器中性点接地

变压器中性点接地接地分为工作接地和保护接地工作接地:为使设备达到运行要求而进行的接地。

保护接地:为防止运行的电气设备的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备的安全而进行的接地。

所以变压器中性点接地属于工作接地变压器中性点不接地,那相线和地之间就无电压,那人触及一相火线时就不会触电.你说的不错,煤矿等特殊环境就是这样供电的.但是有一个问题,假如有一相接地,其他相的对地电压就会升高到线电压的水平,因而绝缘要求更高了.其次,如果有人触及不接地的两相,受到的电击更为严重.中性点经小电阻接地中性点经小电阻接地方式世界上以美国为主的部分国家采用中性点经小电阻接地方式,原因是美国在历史上过高的估计了弧光接地过电压的危害性,而采用此种方式,用以泄放线路上的过剩电荷,来限制此种过电压。

中性点经小电阻接地方式中,一般选择电阻的值较小。

在系统单相接地时,控制流过接地点的电流在500A左右,也有的控制在100A 左右,通过流过接地点的电流来启动零序保护动作,切除故障线路。

优缺点:1.系统单相接地时,健全相电压不升高或升幅较小,对设备绝缘等级要求较低,其耐压水平可以按相电压来选择。

2.接地时,由于流过故障线路的电流较大,零序过流保护有较好的灵敏度,可以比较容易检除接地线路。

3.由于接地点的电流较大,当零序保护动作不及时或拒动时,将使接地点及附近的绝缘受到更大的危害,导致相间故障发生。

4.当发生单相接地故障时,无论是永久性的还是非永久性的,均作用与跳闸,使线路的跳闸次数大大增加,严重影响了用户的正常供电,使其供电的可靠性下降。

中性点消弧线圈接地中性点经消弧线圈接地方式1916年发明了消弧线圈,并于1917年首台在德国电厂投运至今,已有86年的历史,运行经验表明,其广泛适用于中压电网,在世界范围有德国、中国、前苏联和瑞典等国的中压电网均长期采用此种方式,显著提高了中压电网的安全经济运行水平。

采用中性点经消弧线圈接地方式,在系统发生单相接地时,流过接地点的电流较小,其特点是线路发生单相接地时,可不立即跳闸,按规程规定电网可带单相接地故障运行2小时。

YH-BZJ型变压器中性点接地电阻柜.

YH-BZJ型变压器中性点接地电阻柜.

产品说明书YH-BZJ 型变压器中性点接地电阻柜一、产品概述随着人民生活水平的不断提高,工业、生活用电量急剧增加,配电网发生了极大变化, 城市配电网也逐步由架空线改为电缆出线, 导致整个配电网对地电容电流增大, 从而对配电网中最主要的电气设备—变压器和电缆线路的绝缘耐压水平提出了更高的要求。

目前,中国6~35K V 的配电网中,变压器中性点接地主要采用不接地、经消弧线圈接地和经电阻接地三种接地方式。

如果变压器中性点采用不接地方式运行, 一旦发生单相接地故障, 由于弧光和铁磁谐振将使健全相产生很高的过电压, 可达正常电压的4~7倍; 这种过电压对电缆和开关柜的绝缘以及热稳定都会构成威胁。

当变压器中性点采用经消弧线圈接地时, 由于配电网的对地电容电流越来越大, 要求消弧线圈容量也不断增加, 在经济上不合理; 而且, 配电网中消弧线圈的存在会产生谐波污染, 在某次谐波作用下, 配电网容易发生谐振现象,谐振会使健全相产生数倍于正常值的过电压, 导致电缆、设备绝缘损坏,甚至单相接地发展至两相间短路。

变压器中性点采用经电阻接地方式时, 发生单相接地故障后, 由于电阻能吸收大量的弧光能量, 从根本上限制了健全相过电压倍数, 并且为了零序保护跳闸提供准确判据,大大减小了对配电网一二次电气设备的危害,增加了配电网的可靠性。

目前,在中国的北京、上海、南京、广州等城市,变压器中性点经电阻接地的方式得到了空前的发展和广泛的应用。

经过变电站和电厂实际应用经验证明, 变压器中性点经电阻接地方式是降低中压配电网内部过电压和消除谐振过电压的最有效方式。

现在,变压器中性点经电阻接地方式已被写入电力行业规程,电力行标D L /T 620-1997《交流电气装置的过电压保护和绝缘配合》第3. 1. 4条规定:“6~35K V 主要由电缆线路构成的送、配电系统,单相接地故障电容电流较大时, 可采用低电阻接地方式, 但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理

变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理

变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理(2007-01-07 22:41:40)转载▼分类:工作目前大电流接地系统普遍采用分级绝缘的变压器,当变电站有两台及以上的分级绝缘的变压器并列运行时,通常只考虑一部分变压器中性点接地,而另一部分变压器的中性点则经间隙接地运行,以防止故障过程中所产生的过电压破坏变压器的绝缘。

为保证接地点数目的稳定,当接地变压器退出运行时,应将经间隙接地的变压器转为接地运行。

由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。

为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。

这两种保护的原理接线如图23所示中性点直接接地零序电流保护:中性点直接接地零序电流保护一般分为两段,第一段由电流继电器1、时间继电器2、信号继电器3及压板4组成,其定值与出线的接地保护第一段相配合,0.5s切母联断路器。

第二段由电流继电器5、时间继电器6、信号继电器7和8压板9和10等元件组成,。

定值与出线接地保护的最后一段相配合,以短延时切除母联断路器及主变压器高压侧断路器,长延时切除主变压器三侧断路器。

中性点间隙接地保护:当变电站的母线或线路发生接地短路,若故障元件的保护拒动,则中性点接地变压器的零序电流保护动作将母联断路器断开,如故障点在中性点经间隙接地的变压器所在的系统中,此局部系统变成中性点不接地系统,此时中性点的电位将升至相电压,分级绝缘变压器的绝缘会遭到破坏,中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前,可靠地将变压器切除,以保证变压器的绝缘不受破坏。

间隙接地保护包括零序电流保护和零序过电压保护,两种保护互为备用。

零序电流保护由电流继电器12、时间继电器13、信号继电器14和压板15组成。

一次启动电流通常取100A 左右,时间取0.5s。

110kV变压器中性点放电间隙长度根据其绝缘可取115~ 158mm ,击穿电压可取63kV(有效值)。

BW-BZ变压器中性点接地电阻柜产品说明书(v1.13)

BW-BZ变压器中性点接地电阻柜产品说明书(v1.13)

BW-BZ变压器中性点接地电阻柜产品说明书(V1.13)河北博为电气股份有限公司目录1.产品概述 3 2.执行标准 3 3. 产品特点4 4.型号说明45. 典型技术参数56. 接线原理图 67. 使用条件7 8.订货须知7 9.现场安装注意事项8 10.检查及试验8 11.运行维护81.产品概述配电系统中性点接地方式通常有中性点不接地、中性点经电阻接地和中性点经消弧线圈接地。

各种接地方式不同,使用方式也不同。

随着国民经济的发展,许多城市配电网已经改变了过去以架空线路为主的局面,而是以电缆线路为主,与此同时,一些新型设备,如结构紧凑的封闭式SF6开关柜、交联聚乙烯电缆以及氧化锌避雷器等得到越来越广泛的应用,这就使得原来沿用的非有效接地方式有些不适用。

因此,如何有效经济的设置中性点接地成为当前供电工作的重点。

我公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发、生产;对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。

我公司以进口特殊不锈钢合金材料,开发生产的系列不锈钢中性接地电阻柜,用于6~35kV交流电网中。

在电缆供电的系统中,接地电容电流较大。

当电流大于规定值时会产生弧光接地过电压。

采用中性点电阻接地方式的目的就是给故障点注入阻性电流,使接地故障电流呈阻容性质,减小与电压的相位差,降低故障点电流过零熄弧后的重燃率,使过电压限制在相电压的2.6倍以内,提高继电保护的灵敏度作用于跳闸,从而有效保护系统正常运行。

BW-BZ变压器中性点接地电阻柜是我公司针对以上系统要求开发的包括接地变压器在内的成套接地设备,可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中,实现这些电网采用中性点经电阻接地的系统运行方式。

2.执行标准本产品的设计满足以下标准:DL/780-2001 配电系统中性点接地电阻器GB6450 干式电力变压器DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB/T16927-1997 高电压试验技术GB1208-1997 电流互感器GB4208-93 外壳防护等级(IP代码)IEEE32-1972标准中性点接地装置的技术、术语和试验GB311.1-1997 高压输配电设备的绝缘配合DL/T593-1996 高电压开关设备的共用订货技术条件3. 产品特点3.1产品采用优质进口不锈钢或镍镉合金等电热金属材料,具有电导率高、温度系数高、耐腐蚀、耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点,产品运行安全可靠。

为什么变压器中性点接地(工作接地)

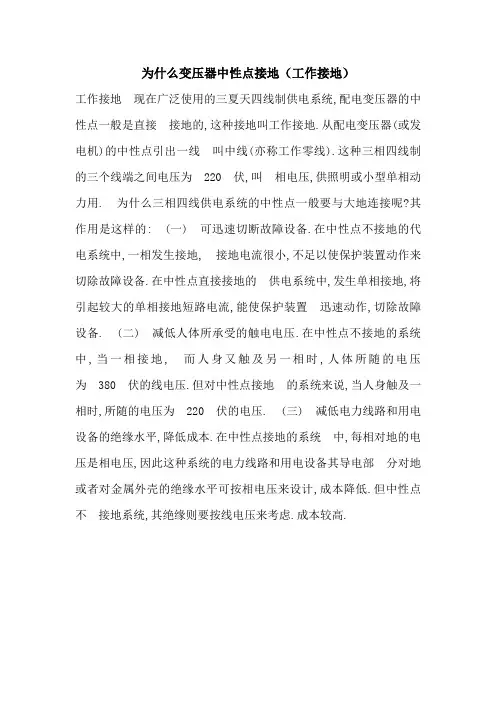

为什么变压器中性点接地(工作接地)

为什么变压器中性点接地(工作接地)
工作接地现在广泛使用的三夏天四线制供电系统,配电变压器的中性点一般是直接接地的,这种接地叫工作接地.从配电变压器(或发电机)的中性点引出一线叫中线(亦称工作零线).这种三相四线制的三个线端之间电压为220 伏,叫相电压,供照明或小型单相动力用. 为什么三相四线供电系统的中性点一般要与大地连接呢?其作用是这样的: (一) 可迅速切断故障设备.在中性点不接地的代电系统中,一相发生接地, 接地电流很小,不足以使保护装置动作来切除故障设备.在中性点直接接地的供电系统中,发生单相接地,将引起较大的单相接地短路电流,能使保护装置迅速动作,切除故障设备. (二) 减低人体所承受的触电电压.在中性点不接地的系统中,当一相接地, 而人身又触及另一相时,人体所随的电压为380 伏的线电压.但对中性点接地的系统来说,当人身触及一相时,所随的电压为220 伏的电压. (三) 减低电力线路和用电设备的绝缘水平,降低成本.在中性点接地的系统中,每相对地的电压是相电压,因此这种系统的电力线路和用电设备其导电部分对地或者对金属外壳的绝缘水平可按相电压来设计,成本降低.但中性点不接地系统,其绝缘则要按线电压来考虑.成本较高.。

中性点接地电阻柜说明书

中性点接地电阻柜说明书

中性点接地电阻柜说明书太原合创自动化有限公司2011年2月目录一.概述二.引用标准三. 型号说明四. 产品说明五.使用条件六.HCH-FZG型发电机中性点接地电阻柜原理及安装尺寸七.HCH-BZG型变压器中性点接地电阻柜原理及安装尺寸八订货参数:一.概述随着电力系统的发展,在6KV-35KV电力系统中,我国目前普遍采用小电流接地系统,既中性点不接地、经消弧线圈接地或经电阻接地方式。

但是随着电力容量的增大,系统出线大多都采用电缆出线,造成配电网对地电容电流增大,从而超出设计规范中的标准。

如果中性点采用不接地方式,当发生单项接地故障时,使非故障相电压升高,易产生弧光放电,而产生过电压现象,危害系统稳定运行;采用消弧线圈接地方式,目前采用的补偿方式多为完全补偿,由于电网谐波的存在,配电网易发生谐振现象,从而导致设备的损坏;当中性点采用电阻接地时,则可以有效避免弧光接地闪络现象,降低非故障相的过电压,从而避免对电网及运行设备的危害,大大增加电网的可靠性,经过实际应用,此种方式是降低重压配电网内部过电压及消除谐振过电压的有效方式。

HCH-FZG或HCH-BZG系列中性点接地电阻柜,适用于6~35kV、50Hz中压配电电网中,是用于连接变压器或发电机与大地之间的一种限流保护电气设备。

当配电网内部出现故障时(二相短路、单相接地、单相断路等),配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。

现在,中性点经电阻接地方式已经写入电力行业规程中。

DL/T620 -1997 《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定“6~35KV主要由电缆线路构成的送、配电系统,单相故障接地电容电流较大时,可采用低电阻接地方式,但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

变压器中性点接地

变压器中性点接地

变压器中性点接地
用户变压器(低压为0.4KV的)中性点直接接地,叫工作接地,它有以下意义:为了保证电气设备的运行安全,在电力系统中把变压器的中性点接地叫工作接地,其作用有:1、满足系统运行的需要。

中性点接地可使继电保护准确动作,并能消除单相接地过电压,中性点接地可以防止零序电压偏移,保持三相电压基本平衡。

2、降低人体的接触电压。

若中性点不接地,当一相接地时,人站在地面上又触及另一相时,人体将受到接近线电压。

而中性点接地时,因中性点接地电阻小,中性点与地之间的电位差接近零,如发生一相接地,人站在地面上又触及另一相时,人体将受到的接触电压只接近相电压。

因此降低了人体的接触电压。

3、保证迅速切断故障设备。

在中性点不接地系统,当一相接地时接地电流很小,保护设备不能迅速切断故障电流,故障将长期持续下去。

在中性点直接接地系统,当一相接地时,接地电流成为很大的单相短路电流,保护设备能准确而迅速动作,切断故障设备的电源,保持其他正常设备的安全运行,同时使故障设备的损坏程度减小。

4、可降低电气设备和电力线路的设计绝缘水平。

中性点直接接地的系统中,发生一相接地时,其他二相的对地电压仍保持相电压,故绝缘设计只按相电压考虑,可节约投资。

完整版变压器中性点接地电阻柜工作原理

完整版变压器中性点接地电阻柜工作原理

完整版变压器中性点接地电阻柜⼯作原理⽬录1. 概述........................ - 1 -2. 引⽤标准...................... - 2 -3. 型号含义...................... - 2 -4. 产品特点...................... - 2 -5. 使⽤条件...................... - 3 -6. 变压器中性点接地电阻柜⼯作原理 ............ - 4 -7. 变压器中性点接地电阻柜主要技术参数 .......... - 5 -8. 变压器中性点接地电阻柜接线原理图 ........... - 6 -9. 发电机中性点接地电阻柜⼯作原理 ............ - 7 -10. 发电机中性点接地电阻柜主要技术参数 .......... - 7 -11. 发电机中性点接地电阻柜接线原理图 ........... - 8 -12. 中性点接地电阻柜结构及安装尺⼨ ............ - 8 -13. 订货须知...................... - 10 -1?概述电⽹中性点接地⽅式是⼀个综合性的、系统性的问题,既涉及到电⽹的安全可靠性、也涉及电⽹的经济性。

中性点电阻接地系统近年来在我国城市电⽹和⼯业企业的配电⽹中得到越来越⼴泛的应⽤。

中性点经电阻接地系统在世界上很多国家,⽐如美国,欧洲,⽇本,俄罗斯等有着很多年的成熟可靠运⾏经验。

在6-35KV电⽹,我国基本上采⽤中性点不接地或消弧线圈(谐振)接地⽅式。

近20多年来⼀些城市电⽹负荷迅速增长、电缆线路增加很快、系统电容电流急剧增加、特别是近⼏年⼤规模城市电⽹改造,电缆线路逐步代替架空线路,电⽹结构⼤⼤加强。

在电缆线路为主的城市电⽹中采⽤不接地或经消弧线圈接地⽅式,因单相接地过电压烧坏设备的事故概率⼤⼤增加,为了解决这⼀⽭盾,许多城市电⼒部门在⼴泛考察、了解国外配电⽹中性点接地情况的基础上,结合本地电⽹的具体情况,经过充分的分析、研究,逐步采⽤中性点经电阻接地⽅式。

变压器中性点接地电阻柜工作原理

变压器中性点接地电阻柜工作原理

变压器中性点接地电阻柜工作原理变压器中性点接地电阻柜是电力系统中的重要设备之一,它的工作原理直接影响到电力系统的稳定性和可靠性。

本文将详细介绍变压器中性点接地电阻柜的工作原理。

一、变压器中性点接地电阻柜的基本结构变压器中性点接地电阻柜主要由变压器中性点接地电阻器、隔离开关、电流互感器、避雷器等组成。

其中,变压器中性点接地电阻器是核心部件,用于将中性点电压限制在规定范围内。

二、变压器中性点接地电阻柜的工作原理1、接地电阻器的作用变压器中性点接地电阻器的主要作用是将中性点电压限制在规定范围内。

当电力系统发生单相接地故障时,接地电阻器能够吸收多余的电流,降低中性点的电压,从而保证电力系统的稳定运行。

2、隔离开关的作用隔离开关是变压器中性点接地电阻柜中的重要设备之一,它主要用于隔离中性点电压。

当电力系统发生单相接地故障时,隔离开关能够迅速将中性点电压隔离,保证其他设备的正常运行。

3、电流互感器的作用电流互感器是用来测量中性点电流的设备。

它能够将通过接地电阻器的电流转换成二次电流,以便于监测和管理。

4、避雷器的作用避雷器是用来保护变压器中性点接地电阻柜中的其他设备免受雷电冲击的设备。

当雷电冲击到来时,避雷器能够迅速将雷电引入地下,从而保护其他设备的正常运行。

变压器中性点接地电阻柜的工作原理主要涉及接地电阻器、隔离开关、电流互感器和避雷器等设备的协同工作。

这些设备共同作用,保证了电力系统的稳定性和可靠性。

发电机中性点接地方式分析选择随着电力系统的不断发展,大容量、高电压的发电机被广泛应用在各种工业和商业环境中。

发电机的正常运行与其接地方式密切相关,特别是发电机的中性点接地方式,对于保障发电机的稳定运行以及整个电力系统的稳定性具有重要意义。

本文将就发电机中性点接地方式的选择进行分析。

一、发电机中性点接地方式的种类1、中性点不接地方式这种接地方式是最简单的,也是最常见的。

在这种接地方式下,发电机的中性点与大地之间没有直接的连接。

中性点接地电阻介绍

中性点接地电阻介绍

中性点接地电阻介绍(一)简介中性点接地电阻柜主要用于城乡配电网中主变中性点与接地网的联接,城乡配电网主要指10kV、35kV、66kV三个电压等级的电网,在电力系统中量大面广,占有重要的地位。

随着城网改造的深入发展,10KV配电网容量迅速增加,网络结构日趋完善,而且根据城市建设需要,架空裸导线路正逐渐被电缆和绝缘导线所替代,与此同时,由于过电压引发的开关柜和昂贵的家用电器火灾事故也屡见不鲜。

因此,如何有效的经济的限制配电网过电压问题成为当前供用电的工作重点。

10KV配电网中性点通常可分为不接地系统、经电阻接地系统和经消弧线圈接地系统。

由于选择接地方式是一个涉及线路和设备的绝缘水平、通讯干扰、继电保护构成方式和供电网络的安全可靠等等因素的综合性问题,所以我国配电网和大型工矿企业的供电系统做法各异,以前大都采用中性点不接地或经消弧线圈接地的运行方式。

近年来一些城市电网大力推广电阻接地的运行方式。

80年代中期广州等城市10kV配电网发展很快,城市中心区大量敷设电缆,单相接地电容电流增长较快,1987年达到60A以上,虽然装了消弧线圈,由于电容电流较大,且运行方式经常变化,消弧线圈调整困难,还由于使用了一部分绝缘水平低的电缆,为了降低过电压水平,减少相间故障可能性,因此采用了中性点经低电阻接地的方式。

根据对广州地区区庄变电站的研究结果,采用中性点经低电阻接地,当Rn≤10Ω,在大多数情况下可使单相接地工频电压升高降低到1.4p.u左右。

从限制弧光接地过电压考虑,当电弧点燃到熄灭过程中,系统所积累的多余电荷在熄灭后半个工频周波内能够通过Rn泄漏掉,过电压幅值就可明显下降。

根据这个要求可以得到中性点的低电阻值应满足的条件为:Rn≤1/3ωC0当Rn=10Ω时,弧光接地过电压则可降至1.9p.u.以下。

中性点电阻值的选择若取得太低时,则单相接地电流较大,对通信线路干扰大;若阻值取得太大,则继电保护动作不可靠。

变压器、发电机、低压三种中性点接地电阻柜的不同使用

变压器、发电机、低压三种中性点接地电阻柜的不同使用

接地电阻柜,即中性点接地电阻柜,分为低压接地电阻柜、变压器中性点接地电阻柜和发电机中性点接地电阻柜。

安装中性点接地电阻柜后,当发生非金属性接地时,受接地点电阻的影响,在操作中所流过接地点和中性点的电流比金属性接地时有显著降低,同时,健全相电压上升也显著降低,零序电压值约为单相金属性接地的一半。

由此可见,采用中性点经电阻接地,有接地故障时可起到限流降压作用。

接地电阻柜作用:1.电阻柜国际广泛采用发电机中性点高阻接地,以限制接地电流,防止各种过电压的危害。

2.中性点通过电阻器接地可以把故障电流限制到适当值,提高继电保护的灵敏度作用于跳闸,同时又使故障点仅可能发生局部轻微灼伤,把暂态过电压限制到正常线电压对中性点电压的2.6倍,限制电弧的重燃,防止弧光间隙过电压损坏主设备。

3.同时可有效防止铁磁谐振过电压,从而保证发电机的安全运行。

对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。

1、NS-DR低压接地电阻柜:在0.22KV~0.66KV低压系统中因发生接地故障而引起的设备断电,安装低压接地电阻柜后,这样不仅避免了单相接地时不必立即跳闸,而且当采用熔断器作为保护电器时从而减少用电设备运行时烧毁的机率。

2、 NS-BZ变压器中性点接地电阻柜:在6kv~35kV供电系统中,接地电容电流较大,当电流大于规定值时,有可能产生弧光接地过电压。

安装变压器中性点接地电阻柜的目的就是给故障点注入阻性电流,其电阻分量电流为电容分量电流的1.05~1.1倍。

可以把故障电流限制得适度,提高继电保护灵敏度,同时使故障点仅可能发生局部轻微损伤,把暂态过电压限制到正常相对中性点电压的 2.6倍,防止弧光过电压损坏主设备,同时对铁磁谐振过电压有显著作用。

3、NS-FZ发电机中性点接地电阻柜:发电机在运行中,发生单相接地是最常见的故障,安装发电机接地电阻柜可以把故障电流限制到适当值,提高继电保护的灵敏度作用于跳闸,同时又使故障点仅可能发生局部轻微灼伤,把暂态过电压限制到正常线电压对中性点电压的2.6倍,限制电弧的重燃,防止弧光间隙过电压损坏主设备,同时可有效防止铁磁谐振过电压,从而保证发电机的安全运行。

完整版变压器中性点接地电阻柜工作原理

完整版变压器中性点接地电阻柜工作原理

目录1. 概述........................ - 1 -2. 引用标准...................... - 2 -3. 型号含义...................... - 2 -4. 产品特点...................... - 2 -5. 使用条件...................... - 3 -6. 变压器中性点接地电阻柜工作原理 ............ - 4 -7. 变压器中性点接地电阻柜主要技术参数 .......... - 5 -8. 变压器中性点接地电阻柜接线原理图 ........... - 6 -9. 发电机中性点接地电阻柜工作原理 ............ - 7 -10. 发电机中性点接地电阻柜主要技术参数 .......... - 7 -11. 发电机中性点接地电阻柜接线原理图 ........... - 8 -12. 中性点接地电阻柜结构及安装尺寸 ............ - 8 -13. 订货须知...................... - 10 -1•概述电网中性点接地方式是一个综合性的、系统性的问题,既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点电阻接地系统近年来在我国城市电网和工业企业的配电网中得到越来越广泛的应用。

中性点经电阻接地系统在世界上很多国家,比如美国,欧洲,日本,俄罗斯等有着很多年的成熟可靠运行经验。

在6-35KV电网,我国基本上采用中性点不接地或消弧线圈(谐振)接地方式。

近20多年来一些城市电网负荷迅速增长、电缆线路增加很快、系统电容电流急剧增加、特别是近几年大规模城市电网改造,电缆线路逐步代替架空线路,电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式,因单相接地过电压烧坏设备的事故概率大大增加,为了解决这一矛盾,许多城市电力部门在广泛考察、了解国外配电网中性点接地情况的基础上,结合本地电网的具体情况,经过充分的分析、研究,逐步采用中性点经电阻接地方式。

电动变压器怎么接地的原理

电动变压器怎么接地的原理

电动变压器怎么接地的原理电动变压器的接地原理是为了保证人身安全和设备工作稳定,主要作用是将不带电的地面作为一个零电位参考点,以防止电流因设备故障而通过人体流动导致触电事故,同时还可减小电器设备内部的电磁干扰。

接地是将电器设备的金属外壳与地面建立良好的导电通路,一般采用金属导体连接,常见的金属导体有铜线、铝线等。

接地原理主要包括以下几个方面:1. 安全性保护:电动变压器通过接地可以有效地将设备的金属部分与地面连接,当设备内部发生漏电或者设备损坏时,电流会通过接地回路流入地面,从而保证人身安全。

如果设备不接地,则漏电电流无法有效排除,有可能导致触电事故发生。

2. 减小电磁干扰:电动变压器工作时会产生电磁场,接地可以将设备的金属外壳作为屏蔽来抑制电磁辐射,减少电磁干扰对其他电器设备的影响。

3. 建立参考零位:电动变压器的接地还可以将地面作为一个零电位参考点,其他设备可以与地面连在一起,形成统一的电位参考,以实现设备之间的正常通信和工作。

电动变压器的接地方式有以下几种:1. 单点接地方式:将变压器的中性点通过导线与地面直接连接,即形成一个单独的接地点。

在单相变压器中,通常用一根导线将中性点与地面连接接地;在三相变压器中,常见的方式是使用三根导线分别将三个中性点与地面连接接地。

2. 多点接地方式:即将变压器的多个金属外壳通过导线与地面连接。

3. 集中接地方式:当电动变压器系统中有多个变压器时,可以将它们的金属外壳通过导线连接到一个统一的接地点上,以实现统一接地。

4. 独立接地方式:针对一些对电磁干扰敏感的设备,可将其金属外壳与地面独立接地,以避免共同接地导致的电磁干扰。

总之,电动变压器的接地原理是为了保证电气设备和人身安全。

接地能够将设备的金属外壳与地面形成导电通路,一方面可以将设备的漏电电流排除,确保人身安全;另一方面可以减小电磁干扰,为设备的正常工作提供一个稳定的电势参考。

不同的接地方式可根据实际情况进行选择和应用。

熟知接地变、接地电阻的工作原理及作用

熟知接地变、接地电阻的工作原理及作用


总之,接地变是人为的制造一个中性点, 用来连接接地电阻。当系统发生接地故障 时,对正序负序电流呈高阻抗,对零序电 流呈低阻抗性使接地保护可靠动作。 我站的接地变接线方式及其铭牌

电线圈所设,一般消弧线圈装设 在小电流接地系统的变压器三角形侧,用来补 偿电网单相接地时的接地电容电流。但变压器 的三角形侧没有中性点,接地变就是为安装消 弧线圈提供人为中性点的。
发展过程
我国电力系统中,的6kV、10kV、35kV电网中一 般都采用中性点不接地的运行方式。电网中主变 压器配电电压侧一般为三角形接法,没有可供接 地电阻的中性点。 当中性点不接地系统发生单相接地故障时,线电 压三角形仍然保持对称,对用户继续工作影响不 大,并且电容电流比较小(小于10A)时,一些 瞬时性接地故障能够自行消失,这对提高供电可 靠性,减少停电事故是非常有效的。由于该运行 方式简单、投资少,所以在我国电网初期阶段一 直采用这种运行方式,并起到了很好的作用。

电力系统现状

但是随着电力事业日益的壮大和发展,这中简 单的方式已不在满足现在的需求,现在城市电 网中电缆电路的增多,电容电流越来越大(超 过10A),此时接地电弧不能可靠熄灭,就会 产生以下后果。
1)单相接地电弧发生间歇性的熄灭与重燃, 会产生弧光接地过电压,其幅值可达4U(U为 正常相电压峰值)或者更高,持续时间长,会 对电气设备的绝缘造成极大的危害,在绝缘薄 弱处形成击穿,造成重大损失; 2)由于持续电弧造成空气的游离,破坏了周 围空气的绝缘,容易发生相间短路; 3)产生铁磁谐振过电压,容易烧坏电压互感 器并引起避雷器的损坏甚至可能使避雷器爆炸。
接地变原理

由于接地变有电磁特性,对正序负序电流呈高 阻抗,绕组中只流过很小的励磁电流。由于每 个铁心柱上两段绕组绕向相反,同心柱上两绕 组流过相等的零序电流呈现低阻抗,零序电流 在绕组上的压降很小。也既当系统发生接地故 障时,在绕组中将流过正序、负序和零序电流。 该绕组对正序和负序电流呈现高阻抗,而对零 序电流来说,由于在同一相的两绕组反极性串 联,其感应电动势大小相等,方向相反,正好 相互抵消,因此呈低阻抗。

接地变压器的原理及作用z型接法

接地变压器的原理及作用z型接法

接地变压器的原理及作用z型接法下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!接地变压器的原理及作用Z型接法第一节:接地变压器的原理。

新研发变压器中性点接地电阻柜

新研发变压器中性点接地电阻柜

AL-BNR系列变压器中性点接地电阻柜产品说明书保定奥兰电气科技有限责任公司一、概述我公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发、生产;对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。

我公司以进口特殊不锈钢合金材料,开发生产的系列不锈钢中性接地电阻柜,用于 6~35kV交流电网中。

在电缆供电的系统中,接地电容电流较大。

当电流大于规定值时会产生弧光接地过电压。

采用中性点电阻接地方式的目的就是给故障点注入阻性电流,使接地故障电流呈阻容性质,减小与电压的相位差,降低故障点电流过零熄弧后的重燃率,使过电压限制在相电压的2.6倍以内,提高继电保护的灵敏度作用于跳闸,从而有效保护系统正常运行。

在6~35kV交流电网中,特别是以电缆供电的网络采用电阻接地日益广泛。

但是,如果变压器绕组为“△”接法,电网中性点需要接地时,必须加装接地变压器,然后在接地变压器中性点与地之间装设电阻器。

AL-BNR变压器中性点接地电阻柜是我公司针对以上系统要求开发的包括接地变压器在内的成套接地设备,可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中,实现这些电网采用中性点经电阻接地的系统运行方式。

二、型号说明AL - BNR-电阻值系统额定电压(KV)变压器中性点接地电阻柜保定市奥兰电气设备有限公司三、技术参数:1、海拨高度:不超过4000m2、环境温度:-40℃~+60℃3、相对湿度:不大于95%(25℃)4、安装场所:空气中不含化学腐蚀气体和蒸汽,无爆炸性尘埃5、电网频率:48~52Hz(50 Hz系统),58~62 Hz(60 Hz系统)6、适用于:户内、户外7、电阻安装点:正常状态下中性点位移不超过运行相电压的3%注:特殊使用条件,请在订货时详细提出。

四.产品特点1、针对性强,保护到位AL-BNR变压器中性点接地电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。

变压器中性点接地电阻柜工作原理

变压器中性点接地电阻柜工作原理

变压器中性点接地电阻柜工作原理
变压器的中性点实际上是一个剩磁,并且在变压器运行过程中存在电压,如果中性点不接地,会形成不均衡的电压,导致设备故障或人身伤害。

中性点接地电阻柜的工作原理即是通过接地电阻将变压器中的剩磁电压与
地接通,以确保设备的运行安全和可靠性。

中性点接地电阻柜主要由变压器、接地电阻、接地导线和接地开关等
组成。

当变压器中性点发生故障时,变压器内部的剩余电流将通过接地电
阻箱的接地电阻,从而将电流导向地。

接地电阻的设计通过合理选择接地
电阻的阻值和安装方式来限制中性点电流,在防止变压器内部电流增大的
同时保证人身安全。

接地电阻的阻值一般在10Ω-500Ω之间,具体取决于变压器的容量、电压等参数。

通常情况下,变压器容量越大,接地电阻的阻值也需要相应
增大。

阻值的选择应符合国家电气规范的要求,并在使用前进行检测和校正。

接地导线是将接地电阻器与变压器及地之间进行连接的导线,它的材
质和截面积应符合规范要求,以保证接地电阻的可靠性和稳定性。

接地开关是一种用于打开或关闭接地电阻器电路的装置,能够在需要
进行维护和检修时将接地电阻器与变压器分离,确保工作人员的安全。

总之,变压器中性点接地电阻柜通过接地电阻将变压器中的剩磁电压
与地接通,提供中性点的安全接地路径,保证变压器的安全运行。

在设计
和使用变压器中性点接地电阻柜时,需要合理选择接地电阻的阻值、导线
的材质和截面积,并确保接地电阻柜的可靠性和稳定性。

最后,在使用接
地电阻柜之前需要进行检测和校正,以确保其符合国家电气规范的要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录1. 概述................................................ - 1 -2. 引用标准............................................ - 2 -3. 型号含义............................................ - 2 -4. 产品特点............................................ - 2 -5. 使用条件............................................ - 3 -6. 变压器中性点接地电阻柜工作原理 ...................... - 4 -7. 变压器中性点接地电阻柜主要技术参数 .................. - 5 -8. 变压器中性点接地电阻柜接线原理图 .................... - 6 -9. 发电机中性点接地电阻柜工作原理 ...................... - 7 -10. 发电机中性点接地电阻柜主要技术参数 .................. - 7 -11. 发电机中性点接地电阻柜接线原理图 .................... - 8 -12. 中性点接地电阻柜结构及安装尺寸 ...................... - 8 -13. 订货须知........................................... - 10 -1.概述电网中性点接地方式是一个综合性的、系统性的问题,既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点电阻接地系统近年来在我国城市电网和工业企业的配电网中得到越来越广泛的应用。

中性点经电阻接地系统在世界上很多国家,比如美国,欧洲,日本,俄罗斯等有着很多年的成熟可靠运行经验。

在6-35KV电网,我国基本上采用中性点不接地或消弧线圈(谐振)接地方式。

近20多年来一些城市电网负荷迅速增长、电缆线路增加很快、系统电容电流急剧增加、特别是近几年大规模城市电网改造,电缆线路逐步代替架空线路,电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式,因单相接地过电压烧坏设备的事故概率大大增加,为了解决这一矛盾,许多城市电力部门在广泛考察、了解国外配电网中性点接地情况的基础上,结合本地电网的具体情况,经过充分的分析、研究,逐步采用中性点经电阻接地方式。

例如广州、深圳、上海、北京、珠海、天津、厦门、南京、苏州工业园区、无锡、汕头、惠州、顺德、东莞等。

中性点经电阻接地方式在上述城市配网中已有多年运行经验,经过数个变电站及电厂实际应用证明,采用中性点接地是降低中压配电网内部过电压及消除谐振过电压的最有效的方式,对降低系统过电压水平、提高系统可靠性具有良好的效果。

现在,中性点经电阻接地方式已被写入电力行业规程,电力行业标DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定:“6-35KV主要由电缆线路构成的送、配电系统,单相接地故障电容电流较大时,可采用低电阻接地方式,但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

”第3.1.5条规定:“6KV和10KV配电系统以及发电厂厂用电系统,单相接地故障电容电流较小时,为防止谐振,间隙性电弧接地过电压等对设备的危害,可用高电阻接地方式。

”HT—DZ型中性点接地电阻柜适用于6~35kV、50Hz中压配电电网中,是用于连接变压器或发电机与大地之间的一种限流保护电气设备。

当配电网内部出现故障时(二相短路、单相接地、单相断路等),配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备- 1 -用切换,避免配电网和电气设备遭到破坏。

2.引用标准在中性点接地电阻柜设计、制造和出厂试验过程中,采用以下国家标准和电力行业标准。

GB/T10229—1988 电抗器GB/T 12944.1—1991 高压穿墙瓷套管技术条件GB/T 12944.2—1991 高压穿墙瓷套管尺寸与特性GB4208—1993 外壳防护等级(IP代码)GB/T 16927.1—1997 高电压试验技术第一部分:一般试验要求GB1208—1997 电流互感器GB8287.1—1998 高压支柱瓷绝缘子第1部分:技术条件DL/T595-1996 高压开关设备的共用订货技术条件DL/T620-1997 交流电气装置的过电压保护和绝缘配合DL/T780-2001 配电系统中性点接地电阻器3.型号含义4.产品特点HT—DZ型中性点接地电阻柜主要有以下两种材料作为发热材料。

4.1合金电阻(1)合金材料目前主要使用的有不锈钢或镍铬两种材料,主要推荐使用Cr20NI80的镍铬合金。

- 2 -(2)合金电阻类别有板型、栅型、带型等可以根据功率和电压等级情况而定。

(3)一般板型电阻非常有利于散热,网栅型电阻可以在较大的范围内调整,带状型电阻可以提高加工效率。

(4)导电率高、热容量大,最高使用温度可达1200℃且温度系数小。

(5)采用单元式结构,电阻单元之间连接非常简单可靠,可以快速完成装配。

(6)一般在大电流低电阻时采用。

4.2微晶陶瓷电阻(1)主要以硅为主,辅以多种金属氧化物等材料混合而成,主要形状为棒状或片状。

(2)电阻率高,远大于任何金属材质电阻,略呈负温度系数,电阻值随温度的增高而略微下降,这种阻值降低反而增加了继电保护动作的灵敏度,有利无害。

(3)耐高温、通流时间长。

电阻器主要为硅烧结陶瓷电阻,熔点大于800℃,可以保持较长时通断能力,远大于通流时间10S。

(4)体积小,适宜高污秽环境。

由于电阻器导电率高,电阻值大,体积小于合金电阻,又由于硅烧结非晶陶瓷电阻不怕潮湿和盐雾侵袭,更无氧化问题。

(5)一般适用在中等电流及中等电阻使用场合。

5.使用条件5.1.适用于户内、户外。

5.2.环境温度:不低于–40℃,不高于+40℃。

5.3.海拔高度不超过 300Om。

5.4.相对湿度:不大于 95%(25℃)。

5.5.电网频率:48~52Hz(5OHz系统) 、58~62Hz(6OHz系统 )。

5.6.电阻安装点正常状态下中性点位移不超过运行相电压的3% 。

5.7.在相电压作用下,电阻箱工作时间不小于10S。

5.8.非金属电阻器外套管最小爬电比距不小于20mm/kV,能适用中等污秽场所。

5.9.安装场所的空气中不应含化学腐蚀气体和蒸气,无爆炸性尘埃。

- 3 -6.变压器中性点接地电阻柜工作原理三相交流电网中性点与大地间电气连接的方式,称为电网中性点接地方式。

电网中性点接地电阻工作原理如下:HT—DZB型变压器中性点接地电阻柜工作原理6.1 变压器联结组别:△/Y-11型中性点接地备注:发电厂6kV厂用电配电系统一般采用此种形式。

6.2变压器联结组别:Y0/△-11型中性点接地a b cABC图一.变压器中性点接地电阻柜工作原理- 4 -- 5 -7.变压器中性点接地电阻柜主要技术参数备注:供电系统10kV 配电系统一般采用此种形式。

图二. 变压器中性点接地电阻柜工作原理- 6 -备注:可以按用户要求设计制造各种电阻,电阻值从0~1000Ω,允许通流能力1~2000A,允许通流时间一般10S,两种电阻值的误差一般为±5%。

选择中性点接地电阻主要需要考虑以下因素:电压等级、故障电流、通流时间等三个因素。

8.变压器中性点接地电阻柜接线原理图电阻R电流互感器CT 接地计数器C变压器中性点○1 ○2 ○1 ○2 端子出线图图三. 变压器中性点接地电阻柜接线原理图- 7 -9.发电机中性点接地电阻柜工作原理三相交流发电机中性点与大地间电气连接的方式,称为发电机中性点接地方式。

HT —NERF 型发电机中性点接地电阻工作原理如下:10.发电机中性点接地电阻柜主要技术参数HT —DZF 型发电机中性点电阻柜的技术数据如下表:(如超出范围可特制)备注:可以按用户要求设计制造各种电阻,电阻值从0~1000Ω,允许通流能力1~2000A,允许通流时间一般10S,两种电阻值的误差一般为±5%。

选择中性点接地电阻主要需要考虑以下因素:电压等级、故障电流、通流时间等三个因素。

A B C- 8 -11.发电机中性点接地电阻柜接线原理图12.中性点接地电阻柜结构及安装尺寸HT —DZ 型中性点接地电阻柜结构采用喷塑冷轧钢板或不锈钢板制作,根据不同的使用条件,中性点接地电阻柜分为户内型、户外型。

其进线可采用上进下出、下进下出、侧进下出等方式。

采用上进下出方式时,柜体顶部装有穿墙套管,下进下出方式时柜体底部装有绝缘子,柜体顶部装有四只吊环以便运输及安装时吊装。

端子出线图发电机中性点电流互感器CT接地变器○1 ② ○1 ○2 ○1○2图五 发电机中性点接地电阻接线原理图- 9 -HT —DZ 型中性点接地电阻柜采用自然风冷方式,防护等级从IP23到IP54,外壳材质为冷轧钢板或不锈钢板,电阻柜体内有电流互感器,可以测量中性接地点电流并可引出到继电保护装置内,根据接地电流大小整定断路器跳闸时间。

也可根据用户要求加装接地次数记录装置,计数记录装置(计数器)的表盘固定在电阻柜的外壳上。

HT —DZ 型中性点接地电阻柜可固定于混凝土上以保持箱体的垂直放置。

柜体外壳经底部螺栓固定孔可靠固定,电阻柜外型尺寸根据用户具体参数而定。

以下是HT —DZB-6.3/40型变压器中性点接地电阻柜的外型尺寸图.电阻柜外型尺寸下进下出(1200长X1200宽X1800高)mm图六 变压器中性点接地电阻箱的外型尺寸图- 10 -备注: 外型尺寸可根据用户要求。

以下是HT —DZF-20/0.5型发电机中性点接地电阻柜的外型尺寸图.电阻柜外型尺寸下进下出(2100长X1400宽X2000高)mm备注: 外型尺寸可根据用户要求。

13.订货须知系统额定电压、电流互感器变比;图七 发电机中性点接地电阻柜的外型尺寸图变压器联结组别和二次侧额定电压;电阻柜的材质、IP防护等级、颜色及安装地点;户内、户外型及进出口接线方式;通流时间、电阻器阻值;是否需要安装接地计数器。

持续不平衡电流超过3%时供需双方讨论决定。

- 11 -。
