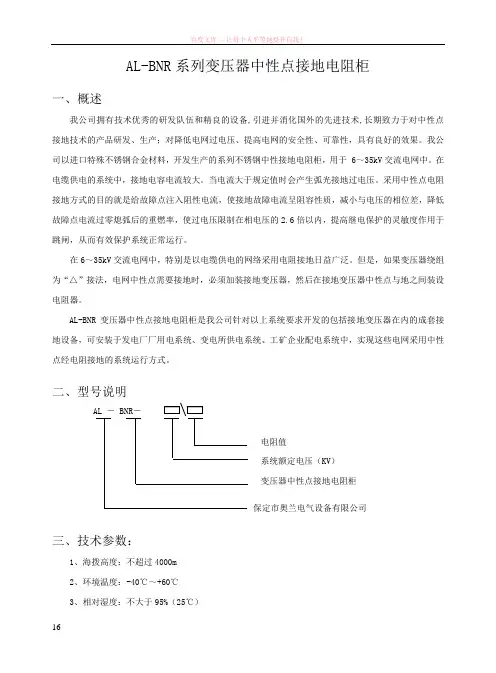

变压器中性点接地电阻柜
AL-BNR系列变压器中性点接地电阻柜一、概述我公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发、生产；对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。
我公司以进口特殊不锈钢合金材料，开发生产的系列不锈钢中性接地电阻柜，用于 6～35kV交流电网中。
在电缆供电的系统中，接地电容电流较大。
当电流大于规定值时会产生弧光接地过电压。
采用中性点电阻接地方式的目的就是给故障点注入阻性电流，使接地故障电流呈阻容性质，减小与电压的相位差，降低故障点电流过零熄弧后的重燃率，使过电压限制在相电压的2.6倍以内，提高继电保护的灵敏度作用于跳闸，从而有效保护系统正常运行。
在6～35kV交流电网中，特别是以电缆供电的网络采用电阻接地日益广泛。
但是，如果变压器绕组为“△”接法，电网中性点需要接地时，必须加装接地变压器，然后在接地变压器中性点与地之间装设电阻器。
AL-BNR变压器中性点接地电阻柜是我公司针对以上系统要求开发的包括接地变压器在内的成套接地设备，可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中，实现这些电网采用中性点经电阻接地的系统运行方式。
二、型号说明AL － BNR－电阻值系统额定电压（KV）变压器中性点接地电阻柜保定市奥兰电气设备有限公司三、技术参数：1、海拨高度：不超过4000m2、环境温度：-40℃～+60℃3、相对湿度：不大于95%（25℃）4、安装场所：空气中不含化学腐蚀气体和蒸汽，无爆炸性尘埃5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）6、适用于：户内、户外7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%注：特殊使用条件，请在订货时详细提出。
四.产品特点1、针对性强，保护到位AL-BNR变压器中性点接地电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。
此时，电网出现单相接地故障时需立即跳闸切除故障线路。
ZJDF型发电机中性点接地电阻柜使用说明书
一、产品概述随着我国人民生活水平的提高，工厂生活用电量急剧增加，发电厂数量越来越多，单机容量越来越大，发电厂中压系统全部变为封闭母线电缆出线，导致整个发电厂中压系统对地电容电流越来越大，而超出过去电气设备设计规范中的标准。
目前我国10.5kV～24 kV发电厂中压系统中，中性点接地基本采用不接地、消弧线圈接地、电阻接地三种方式。
如果中性点采用不接地方式使用，当产生单相接地故障时，使非故障相电压升高倍。
而弧光接地容易引起过电压现象造成电缆相间绝缘击穿，导致短路和损坏电气设备，危害系统的稳定运行。
采用消弧线圈接地方式时，当消弧线圈的电感与发电厂中压系统中电容完全补偿时，由于电网存在谐波污染，在某次谐波的作用下，发电厂中压系统容易发生谐振现象，使非故障相电压升高数倍，急剧造成相间绝缘击穿，导致短路和设备损坏。
若采用中性点电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对发电机及一二次电气设备的危害，使发电厂中压系统的可靠性大大增加。
经过数个发电厂实际应用证明，采用中性点接地是降低中压系统内部过电压及消除谐振过电压的最有效的方式。
ZJD 型中性点接地电阻柜适用于10.5kV～24 kV、50Hz发电厂中压系统中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。
当发电厂中压系统内部出现故障时（二相短路、单相接地、单相断路等），发电厂中压系统中性点将产生偏移,此时中性点接地电阻将发电厂中压系统中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时进行检测实现跳闸,避免发电厂中压系统和电气设备遭到破坏。
中性点接地电阻在发电厂中压系统正常工作时,由于中性点对地电压很小,几乎为零,因此流过中性点接地电阻的接地电流特别小。
当发电厂中压系统发生故障时,流过中性点接地电阻的电流较大,但持续很短,一般不超过10秒。
因此中性点接地电阻箱通常设计为短时工作制,不考虑长期通过大电流的能力。

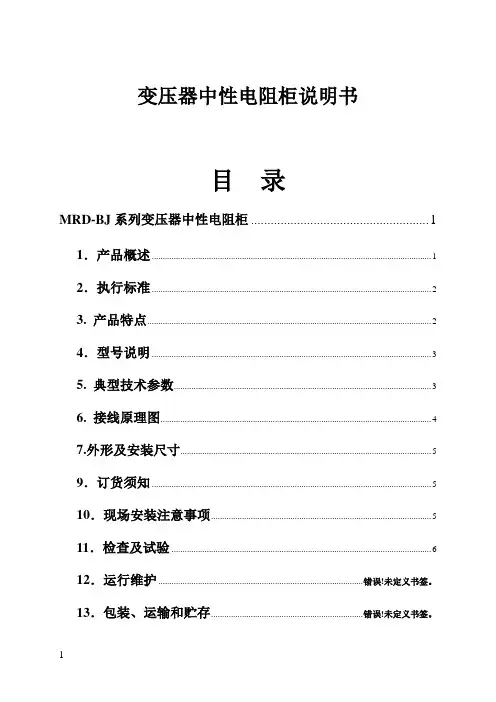

变压器中性点接地电阻柜选型说明书
32
MRD-BJ-6/6.06
6.3
600
10
6.06
60
32
MRD-BJ-10/15.16
10.5
400
10
15.16
75
42
MRD-BJ-10/10.10
10.5
600
10
10.10
75
42
MRD-BJ-10/7.57
10.5
800
10
7.57
75
42
MRD-BJ-10/6.06
10.5
1000
6.1变压器为星型接线并有中性点引出，接线如图四：
6.2中性点为三角形接线，中性点接地电阻经接地变压器接入，接线如图五：
7.外形及安装尺寸
电阻柜可固定于混凝土基础台上，以保持电阻的水平。设备外壳应经柜脚接地螺栓可靠接地。电阻柜外型尺寸根据用户具体参数而定。外形如图七：
8.使用条件
8.1一般用于户外，使用于50Hz和60Hz系统中。
10
6.06
75
42
MRD-BJ-35/20.20
35
1000
10
20.20
185
95
MRD-BJ-35/10.10
35
2000
10
10.10
185
95
可以按用户要求设计制造各种电阻，电阻值从1Ω~2000Ω，允许通过的电流1A~2000A，允许通流时间10s、15s、30s、60s、2h。
6.接线原理图
保定明瑞光电科技有限公司拥有技术优秀的研发队伍和精良的设备,专门从事配电系统中性点接地系列产品的研发、生产、销售及服务工作。开发和生产的变压器中性点接地电阻柜适用于6~35kV以电缆线路为主的城市配电网、大型工业企业、工厂、机场、港口、地铁等重要电力用户配电网以及发电厂厂用电系统。
中性点接地电阻柜说明书
中性点接地电阻柜说明书太原合创自动化有限公司2011年2月目录一.概述二.引用标准三. 型号说明四. 产品说明五．使用条件六．HCH-FZG型发电机中性点接地电阻柜原理及安装尺寸七．HCH-BZG型变压器中性点接地电阻柜原理及安装尺寸八订货参数：一.概述随着电力系统的发展，在6KV-35KV电力系统中，我国目前普遍采用小电流接地系统，既中性点不接地、经消弧线圈接地或经电阻接地方式。
但是随着电力容量的增大，系统出线大多都采用电缆出线，造成配电网对地电容电流增大，从而超出设计规范中的标准。
如果中性点采用不接地方式，当发生单项接地故障时，使非故障相电压升高，易产生弧光放电，而产生过电压现象，危害系统稳定运行；采用消弧线圈接地方式，目前采用的补偿方式多为完全补偿，由于电网谐波的存在，配电网易发生谐振现象，从而导致设备的损坏；当中性点采用电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对电网及运行设备的危害，大大增加电网的可靠性，经过实际应用，此种方式是降低重压配电网内部过电压及消除谐振过电压的有效方式。
HCH-FZG或HCH-BZG系列中性点接地电阻柜，适用于6～35kV、50Hz中压配电电网中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。
当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。
现在，中性点经电阻接地方式已经写入电力行业规程中。
DL/T620 -1997 《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定“6~35KV主要由电缆线路构成的送、配电系统，单相故障接地电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。
RHE-GFDJ型发电机中性点接地电阻柜
1产品概述
RHE-GFDJ型发电机中性点接地电阻柜适用于汽轮或水轮发电机的出口电压在6.3～27KV的中压系统中，是用于连接发电机中性点与大地之间的一种限流保护电气设备。
2型号含义
3主要技术参数
RHE-GFDJ型发电机中性点接地电阻柜(汽轮机)的技术数据如下：
5订货须知
1、发电机定子绕组额定电压。
2、电流互感器变比及二次绕组数量。
3、电阻通流时间和阻值大小。
4、电阻柜体的材质、IP防护等级、颜色及安装地点，进线方式等。
5、是否安装接地计数器。
6、是否加装RHE-DZK型电阻柜智能控制器。
7、是否加装RHE-WS01型温湿度控制器。
8、持续不平衡电流超过3%时需双方讨论决定。
如有特殊要求，订货时予以说明。
注：由于技术不断更新，产品规格和配置如有变化，请以实际供货为准。
中置柜说明详解
中置柜说明详解KYN28A-12开关柜1.0概述12kV3.6—KYN28A-12⾦属铠装移开式⾦属封闭开关设备（以下简称开关设备），系单母线及单母线分段系统的成套配电装置。
主要⽤于发电⼚、中⼩型发电机三相交流50Hz送电、⼯矿企事业配电以及电⼒系统的⼆次变电所的受电、送电及⼤型⾼压电动机起动等。
等标准要求，具有防⽌带负荷、IEC298实⾏控制保护、监测之⽤。
本开关设备满⾜GB3906防⽌误⼊推拉断路器⼿车、防⽌误分、合断路器、防⽌接地开关处在闭合位置误合断路器、＋型真VSm、VS1VS1带电隔室、防⽌在带电时误合接地开关的联锁功能，既可配⽤国产、也可根据⽤户需求配置永磁真空断路公司的VD4型真空断路器，空断路器，也可配⽤ABB 器，是⼀种性能优越的配电设备。
1.1产品型号的组成及含义□—□/ K Y N 28A-12案号⼀次⽅kV定电压额号计序设内户式移开铠装⾦属1.2 使⽤环境条件：1.2.1正常使⽤环境℃℃下限：-10+40）周围空⽓温度：1 上限：（根据客户需要，我公司可提1000m12kV时，海拔⾼度不超过2）海拔⾼度：产品使⽤在4500m及以下海拔⾼度产品）供3000m7.2kV时，海拔⾼度不超过产品使⽤在％％，⽉平均相对湿度≤90953）相对环境湿度：⽇平均相对湿度≤8度4）地震裂度：）周围空⽓应不受腐蚀性或可燃性⽓体、⽔蒸⽓等明显污染5 类要求）⽆严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满⾜61 11.2.2特殊⼯作条件：在超过规定的正常的环境条件下使⽤，请⽤户和我公司协商。
注：当开关设备运⾏在⾼度和（或）温度变化较⼤的⽓候环境中，有凝露的危险，必须投⼊柜内加热板，以防绝缘事故与⾦属腐蚀的发⽣。
注：电流互感器的短路容量应单独考虑、VD4VS1VS1 1.4.2 、真空断路器技术数据＋、VSm2具，必须加⾦属氧化锌避雷器，3-10kV电动机时，若启动电流⼤于600A当断路器⽤于控制电容器组的额定电流不应体要求请⽤户与我公司联系协商；当断路器⽤于开断电容器组时，80%。
lbd-jdz系列中性点接地电阻器使用说明书V2.0(审核)
通过ISO9001质量体系认证企业LBD-JDZ系列中性点接地电阻柜成套装置使用说明书（V2.0版）保定浪拜迪电气股份有限公司目录一引言 (1)二型号说明 (1)三产品说明 (2)（一）LBD-JDZ系列中性点接地电阻发热元件 (2)（二）LBD-JDZ系列中性点接地电阻柜柜体 (2)（三）接地变压器 (2)（四）LBD-JDZK100智能监控装置 (2)四、电阻接地的工作原理 (2)（一）发电机中性点接地电阻柜 (2)（二）变压器中性点接地电阻柜 (3)五、订货参数须知 (4)附件：中性点接地电阻柜检验报告 (5)一、引言随着电力系统的发展，在6kV-35kV电力系统中，我国目前普遍采用小电流接地系统，即中性点不接地、经消弧线圈接地或经电阻接地方式，但是近些年随着城市电网负荷迅速增长、电缆线路增加很快、系统电容电流急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，造成配电网对地电容电流增大，从而超出设计规范的标准。
如果中性点采用不接地方式当发生单相接地故障时，使非故障相电压升高，易产生弧光放电，而产生过电压现象，危害系统稳定运行，采用消弧线圈接地方式，若采用完全补偿方式，由于电网谐波的存在，配电网易发生谐振现象，从而导致设备的损坏，当中性点采用电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对电网及运行设备的危害，大大增加电网的可靠性。
例如广州、深圳、上海、北京、珠海、天津等。
中性点经电阻接地方式在上述城市配网中已有多年运行经验，运行经验证明，此种方式对降低系统内部过电压及消除谐振过电压、提高系统可靠性具有良好的效果。
我公司生产的LBD-JDZ系列中性点接地电阻柜，适用于6-35kV，50HZ中压配电电网中，用于连接变压器或发电机与大地之间的一种限流保护电气设备。
当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移，此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流，使继电保护设备有足够时间进行实现跳闸和备用切换，避免配电网和电气设备遭到破坏。
T130中性点电阻柜
T130中性点接地电阻柜技术规格书1、设备名称：T130中性点接地电阻柜2、执行标准应遵循的主要现行标准GB156 《标准电压》GB311 《高压输变电设备的绝缘配合》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB/T13540 《抗地震性能试验》GB1208 《电流互感器》GB8287 《高压支柱瓷绝缘子》GB4208 《外壳防护等级》GB12944 《高压穿墙瓷套管》GB/T16927 《高电压试验技术》DL/T593 《高压开关设备共用技术条件》3、供货范围T130中性点接地电阻柜： 1台×3套4、技术要求：1）额定电压： 10/3 kV2）最高电压：12KV3）短时通电电流： 1000A4) 电流互感器：1000/55）通电时间：10s6）绝缘水平:额定短时工频耐受电压(有效值):42kv额定雷电冲击耐受电压(峰值)：75kv7）电阻材质：优质不锈钢8）爬距：≥3.1cm/kV9）在电阻器安装处，正常状态下电网中性点电位漂移不超过运行相电压的3%。
10）外壳材质：冷轧钢板或不锈钢板11）外壳防护等级：IP54（户外）5、技术服务5.l 项目管理合同签定后，供方应指定负责本工程的项目经理负责协调供方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
5.2技术文件5.2.1在技术协议签订5天内，供方必须向设计院提供下列资料 2 份，其中 1份为电子版。
1 电阻柜外形图、安装尺寸2 安装接线图5.2.2 最终图纸应注明供方和需方订货合同号并有明显的最终版标记。
最终资料提交应保证不再任意修改，设备到货后与所提资料不符所造成的一切返工和损失由供方负责赔偿。
5.3 设备供货时提供下列资料8份：设备的开箱资料除了5.2.1条所述图纸资料外，还包括安装、运行、维护、修理说明书，部件清单，工厂试验报告，产品合格证等。
发电机中性点接地电阻柜
AL-FNR系列发电机中性点接地电阻柜一、概述发电机在运行中，发生单相接地是最常见的故障，故障点出现电弧接地时会进一步扩大定子绕组绝缘损害甚至导致铁芯灼伤烧结，如不及时发现并快速切除，故障将发展成为相间或匝间短路。
基于上述原因，国际广泛采用发电机中性点高阻接地，以限制接地电流，防止各种过电压的危害，取得了良好的运行经验。
奥兰电气专注于电力中性点保护装置、过电压保护装置及继电保护装置的研发，于90年代引进、消化国外先进技术，采用进口特种不锈钢合金电阻，研发生产了AL-FNR系列发电机中性点接地电阻柜等中性点接地电阻成套装置，是国内首批研发、生产电力系统中性点电阻装置的厂家。
AL-FNR系列发电机中性点接地电阻成套装置在热力和电气性能上，完全能满足电力中性点对设备的要求，具有耐受温度高、电阻率高、电阻温度系数小，同时又具有抗拉强度高。
韧性好等优良的机械性能，是0.4KV～35KV发电机组采用高阻接地的专用成套装置。
目前，我公司生产的该类装置已经广泛应用于城市供电系统、电厂、地铁、冶金及石化等系统，积累了非常多的成功的运行经验，对于提高系统运行的可靠性、安全性具有良好的效果。
二、型号说明三、一般使用条件1、环境温度：-30℃～+50℃；2、大气相对湿度：日平均不超过95%，月平均不超过90%；3、海拔不超过3000m；4、具有良好的接地网；5、使用于电网频率48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）的系统中；6、周围环境中无易燃易爆、腐蚀性气体及导电尘埃。
注：若使用条件与以上不同时，需在订货时加以注明。
四、执行标准DL/T780-2001 配电系统中性点接地电阻器GB6450 干式电力变压器DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB1208-1997 电流互感器GB4208-93 外壳防护等级（IP代码）IEEE32-1972标准中性点接地装置的技术、术语和试验五、装置工作原理中性点经电阻接地系统原理图六、常规技术参数1、AL-FNR型发电机中性点接地电阻柜技术参数推荐表（大中型发电机中性点技术参数参考表）下面是AL-FNR-20/0.4发电机中性点接地电阻柜外形示意图（1200长×900宽×1800高）七、产品特点1、精心设计、保护到位AL-FNR 型发电机中性点电阻柜连接在发电机中性点与地之间，当电网或发电机定子绕组发生单相接地故障时，向接地点提供附加阻性电流，使接地点电流由容性变成阻容性电流，从而保证产生的过电压不超过2.6倍的相电压。
非线性中性点接地装置技术规格说明书
A-ONYMR非线性中性点接地装置技术规格说明书1.1、环境条件1.4.1 海拔高度：<2000米；1.4.2 极端最高温度：45℃；1.4.3 极端最低温度：-35℃；1.4.4 年平均气温：14.4℃；1.4.5 年平均湿度：80%；1.4.6 地震烈度：７度水平加速度0.4g 垂直加速度0.2g。
1.4.7 污秽种类和等级：粉尘，含有一定浓度的腐蚀性气体，不超过Ⅲ级。
1.2、工程条件1.5.1系统概况1.5.2系统电压：10kV1.5.3系统最高电压：12kV1.5.4系统额定频率：50Hz1.5.5系统中性点接地方式：经非线性电阻接地1.5.6安装地点：户内1.5.7接线方式：单母线分段带旁路(远景), 单母线带旁路(本期)1.5.8其它要求：柜内所有设备为加强绝缘型，其泄漏比距应≥1.8cm/ kV (瓷绝缘)和2.0 cm/ kV (有机绝缘)2.技术参数2.1、开关柜基本技术参数2.1.1型式：10kV开关柜体KYN28-12，具体型号由需方提出要求。
2.1.2额定电压：10kV2.1.3额定频率：50Hz2.1.4额定电流：400A，（隔离开关）2.1.5额定短路开断电流：31.5kV2.1.6额定热稳定电流：31.5kA,（隔离开关）2.1.7热稳定电流持续时间：4S,（隔离开关）2.1.8电容电流：＞31.5 A2.1.9额定动稳定电流(峰值)：80k A,（隔离开关）2.1.10绝缘水平：(见下表)2.2、功能核心元件是高能氧化锌阀片组（非线性电阻），它是经科学计算和有机搭配而组成的，将它连接在系统中性点和地之间，即构成了新型的非线性电阻接地方式。
这种方式充分利用了非线性电阻优良的伏安特性，巨大的能热容和快捷的响应速度等特性。
我们将它的动作值设置在系统相电压水平，运行中即能收到良好的效果。
正常运行时，中性点电压很低，非线性电阻呈高阻状态，流经其中的电流非常小，基本上处于开路状态，系统相当于不接地。
天威恒通-中性点接地电阻柜说明书
中性点接地电阻柜使用说明书保定天威恒通电气有限公司BAODING TIANWEI HENGTONG ELECTRIC CO., LTD前言保定天威恒通电气有限公司是电力系统中性点接地电阻柜专业生产制造公司。
公司拥有技术精湛的研发队伍和精良的制造设备，公司结合引进和消化美国、英国等的先进技术，研发出THT-ZT型变压器中性点接地电阻柜、THT-FZG型发电机中性点接地电阻柜、THT-DZ 型低压中性点接地电阻器。
该系列电阻器广泛应用于发电厂厂用电系统，变电所供电系统、工矿企业配电系统等0.38kV～35kV交流电网的变压器或发电机中性点上，以实现这些电网采用中性点经电阻接地的方式。
随着城乡电网的迅猛发展，电网结构发生很大的变化，出现了以电缆为主的配电网，对地电容电流剧增，系统发生单相接地故障时，可恢复故障越来越小，采用电阻接地方式可以使输电设备的绝缘水平选低一至两个档次，降低整体电网的投资。
中性点经电阻接地方式在单相接地故障时能快速切除故障，抑制谐振过电压，提高了电力系统的安全性和可靠性。
保定天威恒通电气有限公司生产的中性点接地电阻器产品已广泛应用于全国各大电厂及城市配电网中，并出口到泰国、印度、印尼、刚果和苏丹等国。
第一部分 THT-ZT 型变压器中性点接地电阻柜第二部分 THT-FZG 型发电机中性点接地电阻柜第三部分 THT-DZ 型低压接地电阻器第一部分THT-ZT型变压器中性点接地电阻柜一、产品用途THT-ZT型变压器中性点接地电阻柜用于6～35KV交流电网的变压器中性点上，以实现这些电网采用中性点经电阻接地的方式。
二、型号说明1.电阻柜柜体材质采用不锈钢板，外型美观，耐腐蚀性强，防护等级可达IP55。
2.根据不同的使用条件，电阻柜分为户内型和户外型。
进线方式可采用上进下出和下进下出等，采用上进下出时柜体顶端装有穿墙套管。
柜体顶部装有吊环便于吊装。
3.电阻材质可采用合金材料或非金属特种材料阀片。
RC-BNER系列变压器中性点接地电阻柜使用说明书(保定瑞成电气)
RC-BNER系列变压器中性点接地电阻柜一、概述随着城市电网的发展，电缆线路的比例逐年增多，导致对地电容电流的剧增。
对于以电缆线路为主的配电网络，如果采用以中性点不接地方式或中性点经消弧线圈接地方式运行，当发生单相接地故障时，会产生数倍幅值很高的过电压，容易发展成相间短路，使故障扩大，损坏电器设备，危害系统安全运行。
如果采用中性点经小电阻接地方式，则可以降低过电压倍数到2.5倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护设备可靠操作，有选择地快速切除故障线路。
二、产品简介RC-BNER系列变压器中性点接地电阻柜标准设备由接地电阻元件、支持绝缘子、绝缘套管、内部连线及柜体组成，适用于50 / 60Hz电压等级为6～66kV 输配电系统，是用于连结变压器中性点与大地之间的一种限流保护型电器。
安装中性点接地电阻柜后，当发生非金属性接地时，流过接地点和中性点的电流比金属性接地时显著降低，非故障相电压上升也显著降低，有限流降压作用，避免了线路和设备可能遭受的破坏。
它通常用于短时工作制，不考虑长期通过大电流的能力，它的功率和电压等级视输配电系统的情况而定。
三、选型说明RC-BNER短时允许通流时间短时允许通流电流系统额定电压变压器中性点接地电阻柜保定瑞成电气有限公司四、引用标准DL / T780-2001 配电系统中性点接地电阻器GB6450 干式电力变压器DL / T620-1997 交流电气装置的过电压保护和绝缘配合GB / T16927-1997 高电压试验技术GB1208-1997 电流互感器GB4208-1993 外壳防护等级（IP代码）IEEE32-1972 中性点接地装置的技术、术语和试验GB311.1-1997 高压输配电设备的绝缘配合DL/T593-2006 高电压开关设备的共用订货技术条件GB50150-1991 电气装置安装工程电气设备交接试验标准五、产品特点RC-BNER系列变压器中性点接地电阻柜采用特种不锈钢合金材料制造，装置性能优点如下：1、电阻材质采用特种不锈钢或镍铬材料。
北京泰瑞恒业TR1426中性点接地电阻柜说明书
TR1426中性点接地电阻柜说明书北京泰瑞恒业科技有限公司2014年1月一.概述随着电力系统的发展，在6KV-35KV电力系统中，我国目前普遍采用小电流接地系统，既中性点不接地、经消弧线圈接地或经电阻接地方式。
但是随着电力容量的增大，系统出线大多都采用电缆出线，造成配电网对地电容电流增大，从而超出设计规范中的标准。
如果中性点采用不接地方式，当发生单项接地故障时，使非故障相电压升高，易产生弧光放电，而产生过电压现象，危害系统稳定运行；采用消弧线圈接地方式，目前采用的补偿方式多为完全补偿，由于电网谐波的存在，配电网易发生谐振现象，从而导致设备的损坏；当中性点采用电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对电网及运行设备的危害，大大增加电网的可靠性，经过实际应用，此种方式是降低重压配电网内部过电压及消除谐振过电压的有效方式。
TR1426系列中性点接地电阻柜，适用于6～35kV、50Hz中压配电电网中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。
当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。
现在，中性点经电阻接地方式已经写入电力行业规程中。
DL/T620 -1997 《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定“6~35KV主要由电缆线路构成的送、配电系统，单相故障接地电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。
”第3.1.5条规定“6KV和10KV配电系统以及发电厂用电系统，单相故障接地电容电流较小时，为防止谐振，间隙性电弧接地过电压等对设备的危害，可用高电阻接地方式。
中置柜操作说明
KYN28A-12中置柜操作说明中置柜操作说明使用前应详细阅读本操作程序和中置式开关设备说明书。
虽然开关设备有保证开关设备各部分操作程序的正确连锁，但是操作人员对开关设备个部分的投入和推出，仍需遵守操作规程和技术文本的要求进行。
不应随意操作更不应在操作受阻时，不加分析强行操作，否则容易造成设备损坏，甚至引起严重事故。
带接地刀的出线柜操作说明：1. 将手车装在转运车上并锁好，断路器手车准备由柜外推入柜内前，应认真检查断路器是否完好，无破损，有无漏装附件，有无工具等杂物放在机构箱和开关内，手车是否清洁。
另外大容量手车应将上方散热盖取掉，并将手车起吊装置拆除，确认无问题后，将运转车推倒柜前把小车升到合适位置，并使运转车与开关柜体锁定（以防手车进入柜内时运转车倒退而摔坏手车），打开断路器手车底下部两侧的锁定销，将将手车平稳推入柜内，同时锁定（此锁定销不复位时，摇把插入时，手车不能经行摇进操作）当确认锁定后解除运转车与柜体的所定，将运转车移开。
2.手车进入柜体后，将二次辅助插件插上，并锁定好，以保证二次回路可靠连接，此时手车以处在试验位置，仪表板上开关操控装置实验位置指示灯亮，手车处于断开位置，此时可在主回路未接通的情况下对手车进行电气合、分试验操作（也可用储能摇把通过储能孔对其手动合闸、手动分闸。
有的手车带有控制电源闭锁电磁铁，控制电源有电时，才可合闸，没有电时不可合闸，只可分闸。
一般情况下不通过短路器手车面板上的分、合闸按钮，储能机构对其进行手动操作）。
当手车进入到工作位置准备投入运行时,应先将所有柜门关好，再确认断路器处在分闸位置（断路器的分闸状态可由断路器的手车面板上分、合闸指示灯两方判定，当透过柜体中面板观察时，看到手车面板上短路器分、合状态的指示牌为绿色的“0”时，则判定断路器处于分闸指示绿灯亮。
此绿灯亮时也可确认为短路器在分闸状态）.3.接地刀处在分开状态；要确定接地刀状态，可以首先看接地刀操作孔处连锁弯板是否复位，其次主要（可打开照明灯或用手电筒）通过前下门观察窗，看接地刀的刀口在垂直位置，表示地刀已在分闸状态。
十三间房二期电阻柜设备招标专业技术协议
十三间房二期电阻柜设备招标技术协议————————————————————————————————作者：————————————————————————————————日期：哈密天润十三间房二期风电场110kV升压站扩建工程35kV中性点电阻接地成套装置技术协议书供方：保定天威恒通电气有限公司需方：设计方：2012年7月6日1总则1.1本技术协议仅适用于哈密天润十三间房二期风电场110kV升压站扩建工程的中性点电阻柜成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2供方应提供满足招标文件要求和所列标准要求的高质量产品及其相应服务。
保证满足国家有关安全、环境等强制性标准。
1.3本技术协议所使用的标准如与供方所执行的标准不一致时，应按较高标准执行。
1.4供方提供的主设备、附件、备品备件、外部油漆等材质保证满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.5合同签订后供方应提供合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给需方确认。
1.6本技术协议经供需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7本技术协议未尽事宜，应由供需双方共同协商确定。
2执行标准GB 311.1-1997 《高压输变电设备的绝缘配合》DL/T 620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T 780-2001 《配电系统中性点接地电阻器》JB/T 10777-2007 《中性点接地电阻器》GB/T 1234-1995 《高电阻电热合金》GB 1208-2006 《电流互感器》GB 16847-1997 《保护用电流互感器的暂态特性要求》GB 1985-2004 《高压交流隔离开关和接地开关》GB/T 12944.2-1991 《高压穿墙套管瓷套管尺寸和特性》GB 1985－2004 《交流高压隔离开关和接地开关》GB 11022-89 《高压开关设备通用技术条件》GB/T 755.1 2006 《绝缘子试验方法第1部分：一般试验方法》GB/T 755.2 2003 《绝缘子试验方法第2部分：电气试验方法》GB/T 755.3 2006 《绝缘子试验方法第3部分：机械试验方法》GB/T 3098.6-2000 《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB 156-2007 《标准电压》GB/T 762-2002 《标准电流》GB/T 16927-1997 《高压试验技术》GB 4208-2008 《外壳防护等级》（IP代码）JB 2420-1978 《户外防腐电工产品的涂漆》GB/ T5582-1993 《高压电力设备外绝缘污秽等级》IEEE 32-1972 《有关接地电阻器的要求》GB/T 1094.1-1996 《电力变压器》GB 763-1990 《交流高压电器在长期工作时的发热》GB 10228-2008 《干式电力变压器技术参数和要求》GB10229-1988 《电抗器》GB 1094.5-2008 《电力变压器承受短路能力》GB 2894—2008 《安全标志及其使用导则》GB/T 5273—1985 《变压器高压电器和套管的接线端子》GB/T 6451-2008 《油浸式电力变压器技术参数和要求》GB 8287.1-1998 《高压支柱瓷绝缘子》GB/T 13384-2008 《机电产品包装通用技术条件》GB/T 191-2008 《包装、储运图示标志》合同中所有设备、备品备件，包括供方外购的所有附件和设备，除满足技术协议的技术参数和要求外，均应遵照最新版本的国家标准（GB或GB/T）、国际电工委员会标准（IEC）及国际单位制（SI）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中性点接地电阻柜
使用说明书
保定天威恒通电气有限公司BAODING TIANWEI HENGTONG ELECTRIC CO., LTD
前言
保定天威恒通电气有限公司是电力系统中性点接地电阻柜专业生产制造公司。
公司拥有技术精湛的研发队伍和精良的制造设备，公司结合引进和消化美国、英国等的先进技术，研发出THT-ZT型变压器中性点接地电阻柜、THT-FZG型发电机中性点接地电阻柜、THT-DZ 型低压中性点接地电阻器。
该系列电阻器广泛应用于发电厂厂用电系统，变电所供电系统、工矿企业配电系统等0.38kV～35kV交流电网的变压器或发电机中性点上，以实现这些电网采用中性点经电阻接地的方式。
随着城乡电网的迅猛发展，电网结构发生很大的变化，出现了以电缆为主的配电网，对地电容电流剧增，系统发生单相接地故障时，可恢复故障越来越小，采用电阻接地方式可以使输电设备的绝缘水平选低一至两个档次，降低整体电网的投资。
中性点经电阻接地方式在单相接地故障时能快速切除故障，抑制谐振过电压，提高了电力系统的安全性和可靠性。
保定天威恒通电气有限公司生产的中性点接地电阻器产品已广泛应用于全国各大电厂及城市配电网中，并出口到泰国、印度、印尼、刚果和苏丹等国。
第一部分 THT-ZT 型变压器中性点接地电阻柜
第二部分 THT-FZG 型发电机中性点接地电阻柜
第三部分 THT-DZ 型低压接地电阻器
第一部分
THT-ZT型变压器中性点接地电阻柜
一、产品用途
THT-ZT型变压器中性点接地电阻柜用于6～35KV交流电网的变压器中性点上，以实现这些电网采用中性点经电阻接地的方式。
二、型号说明
1.电阻柜柜体材质采用不锈钢板，外型美观，耐腐蚀性强，防护等级可达IP55。
2.根据不同的使用条件，电阻柜分为户内型和户外型。
进线方式可采用上进下出和下进下出等，采用上进下出时柜体顶端装有穿墙套管。
柜体顶部装有吊环便于吊装。
3.电阻材质可采用合金材料或非金属特种材料阀片。
3.1合金材料：
不锈钢或镍铬合金（Cr20Ni80）材料导电率高，耐高温，最高使用温度可达1200℃，温度系数小，阻值稳定，耐腐蚀、防燃防爆，可靠性高。
用合金材料组成的电阻全部采用电阻单元，以多个单元焊接成框架，用高压绝缘子支衬。
电阻单元用耐高温绝缘子支衬连接。
根据不同的客户要求我公司可提供英国AB公司和美国A VR公司的电阻片。
3.2 特种非金属材料：
采用以碳素为主，辅以硒、硅、硼等特种非金属材料配制烧结而成。
电阻率极高，其电阻率为（1.87～2.67）×106µΩ.m。
电阻的温度系数≤ -0.045% /℃，电阻随温度变化阻值变化量很小，阻值稳定。
阻值范围大。
可耐高温、热容量大、通流能力强、准许通流时间长。
无电阻氧化问题，适宜用于高盐雾、潮湿等恶劣环境。
体积小、重量轻，现场安装方便。
4.THT-ZT型中性点接地电阻器为标准产品，可以与电阻或电抗并联运行，为电网逐渐扩大而
要求接地电阻逐渐减小提供了方便。
5.当变压器绕组为三角形联结而需要独立安装Z形绕组接地变压器时，THT-ZT型中性点接地电阻器可与之配套使用。
6.智能控制部分
传统的接地电阻柜只是纯硬件的保护设备，我公司根据市场要求研制的电阻柜加入了智能控制部分。
控制器硬件以飞利浦公司32位单片机为核心，软件采用C和汇编语言混合编程，显示部分为大屏幕液晶汉字。
智能控制器正常时可监视中性点不平衡电流、电阻片、电阻柜的温度，单相接地故障时，可记录接地电流大小、接地时间、电阻片、电阻柜的温度变化及接地动作次数并预留通讯接口，可将检测、记录的信息传递至主控室，使运行人员在第一时间内得到信息。
四、使用条件
1、海拔高度：不超过4000m
2、环境温度：-40℃～+60℃
3、相对湿度：不大于95%（25℃）
4、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃
5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）
6、适用于：户内、户外
7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%
特殊使用条件，请在订货时详细提出
五、常用规格型号、技术参数
可以按用户要求设计制造各种电阻,电阻值从1Ω-1000Ω,允许通过电流1A-2000A.电阻值的误差±5%.允许通流时间10s、15s、30s、60s、2h.
5.2外形及安装
5.2.1 设备安装接线图如下图所示
第二部分
THT-FZG 型发电机中性点接地电阻柜
一、 产品用途
THT-FZG 型发电机中性点电阻器柜为专用于发电厂发电机中性点采用高电阻接地的成套装置。
二、 型号说明
THT －F Z G
例如：THT-FZG-18/0.5为0.5欧姆FZG 型18kV 发电机中性点电阻器柜。
三、 产品特点
1、
电阻柜柜体材质采用不锈钢或冷轧板，外型美观，耐腐蚀性强。
2、 THT-FZG 型发电机中性点电阻器采用优质镍铬合金，安装在接地变压器的二次侧，性能稳定、可耐高温、通流能力强。
3、
智能控制部分
传统的接地电阻柜只是纯硬件的保护设备，我公司根据市场要求研制的电阻柜加入了智能控制部分。
控制器硬件以飞利浦公司３２位单片机为核心，软件采用C 和汇编语言混合编程，显示部分为大屏幕液晶汉字。
智能控制器正常时可监视中性点不平衡电流、电阻片、变压器、电阻柜的温度，单相接地故障时，可记录接地电流大小、接地时间、电阻片、变压器、电阻柜的温变化及接地动作次数并预留通讯接口，可将检测、记录的信息传递至主控室，使运行人员在第一时间内得到信息。
四、 使用条件
1、
适用于户内、户外。
2、 环境温度：－40℃――+60℃。
3、 海拔高度不超过4000m 。
4、 相对湿度：不大于95%（25℃）。
5、 电网频率：58～62Hz （60 Hz 系统）、48～52 Hz （50Hz 系统）。
6、 安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
特殊使用条件，请在订货时详细提出
中性点电阻器
电阻值 发电机额定电压
发电机
柜
天威恒通
五、技术数据
5.1 THT-FZG型发电机中性点电阻柜技术参数推荐表
六、订货须知
订货时请告知以下参数
1.系统额定电压、电流互感器变比。
2. 变压器容量和变比。
3. 电阻柜的材质、IP防护等级、颜色及安装地点。
4. 进线方式。
5. 通流时间。
6.电阻阻值，抽头位置。
7.是否需要控制系统。
第三部分
THT-DZ 型低压接地电阻器
一、产品用途
THT-DZ 型低压接地电阻器主要用于火力发电厂380V 或煤矿企业660V 的低压厂用电系统，是低压变压器中性点的接地电阻器。
二、
型号说明
三、 产品特点
1. 电阻器柜体材质采用冷轧钢板或不锈钢板制作。
2. 电阻器材质采用Cr20Ni80的镍铬合金，因其导电率高，耐温好，最高使用温度可
达1200℃且温度系数小，阻值稳定，防燃防爆，可靠性高。
四、 使用条件
1. 环境温度：－40℃---+60℃。
2. 安装地点海拔高度不超过4000m 。
3. 相对湿度：不大于95%（25℃）
4. 安装场所的空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃。
5. 电网频率：48～52Hz （50 Hz 系统），58～62 Hz （60 Hz 系统）。
特殊使用条件，请在订货时详细提出
五、 技术数据
1、主要参数
接地电阻器 电阻值 额定电压 低压
天威恒通 G 为柜体
2、接线原理图
RD：熔断器 DJ：中间继电器
3.电阻柜的材质、颜色及安装地点。
4. 是否需隔离变压器、继电器等。
5. 660V等级的低压电阻可根据具体要求制定。
