接地电阻测试仪使用说明书样本

合集下载

接地电阻测试仪简单使用说明书

接地电阻测试仪简单使用说明书

接地电阻测试仪简单使用说明书
1、接通电源线,插入对应的测试线,准备点检设备
2、预置相应参数(对应LED 显示屏):报警电阻:100m Ω,定时测试时间:5秒。

(1)预置报警电阻操作方法:打开‘电源开关’,按下‘预置按钮’,用小平口左右旋动‘预置电阻调节器’开关,调到规定值(100m Ω)。

(2)预置定时测试时间操作方法:调节‘定时调节按钮’,调到规定值(5秒)。

3、点检仪器:关闭耐压测试仪电源,将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端,弹起‘预置按钮’,电压调节旋钮旋到最小,打开‘电源开关’,用‘定时调节按钮’将定时时间调到0秒,按下‘启动按钮’,旋动‘电流调节器’,直到液晶屏上显示电流在25A 。

4、测试设备:关闭电阻测试仪电源,将输出的两根线,红色线接设备的‘总地线’,黑色线接设备的最远端(显示屏接外壳),用‘定时调节按钮’将时间调到5秒,弹起‘预置按钮’,打开‘电源开关’,按下‘启动按钮’,测试进行,观察电阻是否在规定范围,若在,则仪器不会报警,若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

接地电阻测试仪简单使用说明书

接地电阻测试仪简单使用说明书

接地电阻测试仪简单使用说明书
1、接通电源线,插入对应的测试线,准备点检设备
2、预置相应参数(对应LED 显示屏):报警电阻:100m Ω,定时测试时间:5秒。

(1)预置报警电阻操作方法:打开‘电源开关’,按下‘预置按钮’,用小平口左右旋动‘预置电阻调节器’开关,调到规定值(100m Ω)。

(2)预置定时测试时间操作方法:调节‘定时调节按钮’,调到规定值(5秒)。

3、点检仪器:关闭耐压测试仪电源,将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端,弹起‘预置按钮’,电压调节旋钮旋到最小,打开‘电源开关’,用‘定时调节按钮’将定时时间调到0秒,按下‘启动按钮’,旋动‘电流调节器’,直到液晶屏上显示电流在25A 。

4、测试设备:关闭电阻测试仪电源,将输出的两根线,红色线接设备的‘总地线’,黑色线接设备的最远端(显示屏接外壳),用‘定时调节按钮’将时间调到5秒,弹起‘预置按钮’,打开‘电源开关’,按下‘启动按钮’,测试进行,观察电阻是否在规定范围,若在,则仪器不会报警,若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

接地电阻测试仪操作规程范本(三篇)

接地电阻测试仪操作规程范本(三篇)

接地电阻测试仪操作规程范本操作规程:接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器,本操作规程旨在规范接地电阻测试仪的使用流程,保证测试结果的准确性和测试人员的安全。

二、测试前的准备1. 确保测试设备完好无损,仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况;2. 检查测试仪上的电池电量,确保电量充足;3. 检查测试仪的显示屏,确保屏幕完好无损;4. 确定测试仪的测试范围和测试对象,根据需要选择合适的测试电流档位;5. 确保测试环境安全,无明显的电磁干扰或其他外部因素干扰。

三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。

2. 打开测试仪的电源开关,确保仪器正常启动。

3. 设置测试仪的测试电流档位,根据测试对象的特点和要求选择合适的档位。

4. 按下测试仪上的测试按钮,开始进行测试。

等待测试仪显示出稳定的测试结果。

5. 记录测试结果,包括接地电阻的数值和测试时的环境参数等。

6. 对于需要多次测试的情况,可以进行多次测试并取平均值,以提高测试结果的准确性。

7. 测试完毕后,关闭测试仪的电源开关。

四、注意事项1. 在操作过程中要保持仪器的稳定性,不得随意移动或摇晃测试仪。

2. 确保测试仪与待测试设备的接地点良好接触,不得存在松动或不良接触等情况。

3. 在进行测试时,不得有其他电气设备的工作状态与被测设备存在干扰。

4. 严禁在强电场或带电设备附近进行测试,以免造成安全事故。

5. 在测试过程中,如发现异常情况或仪器故障,应立即停止测试并排除故障。

6. 遵守测试仪器的使用说明和维护要求,保证仪器长期有效使用。

五、维护与保养1. 使用完毕后,及时清理测试仪上的灰尘和污渍,保持仪器干净整洁。

2. 定期检查测试仪的电池电量,保证电量充足。

3. 不得私自拆卸或更换测试仪的重要部件,如有需要,应联系专业人员进行维修。

4. 定期进行仪器的校准与检测,保证测试结果的准确性。

5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中,避免日晒、雨淋和摔落。

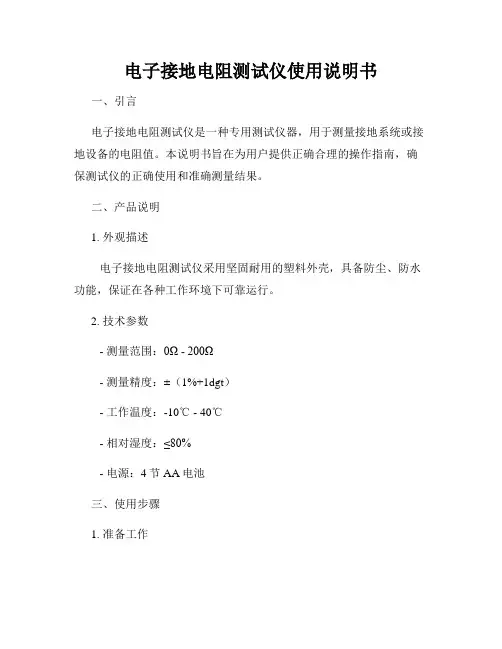

电子接地电阻测试仪使用说明书

电子接地电阻测试仪使用说明书

电子接地电阻测试仪使用说明书一、引言电子接地电阻测试仪是一种专用测试仪器,用于测量接地系统或接地设备的电阻值。

本说明书旨在为用户提供正确合理的操作指南,确保测试仪的正确使用和准确测量结果。

二、产品说明1. 外观描述电子接地电阻测试仪采用坚固耐用的塑料外壳,具备防尘、防水功能,保证在各种工作环境下可靠运行。

2. 技术参数- 测量范围:0Ω - 200Ω- 测量精度:±(1%+1dgt)- 工作温度:-10℃ - 40℃- 相对湿度:≤80%- 电源:4节AA电池三、使用步骤1. 准备工作a. 确保接地系统或接地设备处于正常工作状态,并且没有任何电源供电。

b. 通过电池仓盖上的开关将测试仪的电源打开。

2. 连接测量线a. 将测试仪的测试线(一根红色,一根黑色)分别连接到接地系统或接地设备上。

b. 确保测试线与接地系统或接地设备的触点紧密接触,以确保测量结果准确可靠。

3. 开始测试a. 测量前,请按下仪器面板上的“归零”按钮,将仪器进行归零处理,以保证测试的准确性。

b. 按下“开始”按钮,测试仪将开始测量接地系统或接地设备的电阻值。

c. 等待测试仪完成测量并显示结果。

4. 读取结果a. 测量完成后,测试仪将显示接地系统或接地设备的电阻值。

b. 请仔细阅读显示屏上的数值,并记录下测量结果。

5. 关机a. 测试完成后,按下电池仓盖上的开关,将测试仪的电源关闭。

b. 断开测试线与接地系统或接地设备的连接。

四、注意事项1. 在使用过程中,请遵循操作规范,确保人身安全。

2. 在高温、潮湿或有易燃气体的环境中,禁止使用测试仪。

3. 在使用过程中,禁止将测试仪浸入液体中。

4. 请将测试仪放置在干燥、通风良好的环境中,避免长时间曝晒于阳光下。

5. 使用完毕后,请及时清洁测试仪的外壳,并妥善保管。

五、维护与保养1. 定期检查测试仪的电池电量,及时更换电池。

2. 如发现测试仪出现故障或异常情况,请及时联系售后服务中心进行维修或更换。

接地电阻测试仪--说明书

接地电阻测试仪--说明书

分辨力 0.1Ω 0.1Ω 1Ω 10Ω 0.1V
对地电压
3.2 测量方法 接地电阻的测量是使用恒流转换法,采用频率大约为 800HZ,大小约 3MA 的测试电流。 接地电压的测量采用平均数值整流法。 3.3 使用温湿度 0~40℃,相对湿度 85%以下。 3.4 存储温湿度 -10~50℃,相对湿度 85%以下。
-8-
接地电阻测试仪 技术规格
3. 技术规格 环境温度:23 ± 5℃ 相对湿度:<75%
3.1 测量范围及精度 测量范围 0.1~9.9Ω 接地电阻 10 ~99.9Ω 100~999Ω 1.00kΩ~4.00kΩ 1V~50V(50/60HZ)
精度 ±(1% +2 字) ±(3% +2 字) ±(3% +2 字) ±(3% +2 字) ±(1% +5 字)
-9-
接地电阻测试仪 技术规格
3.5 电源 6 节 1.5V AA 电池。 3.6 体积 330 X 125 X 265 3.7 重量 3.45kg 3.8 附件 测试线三条(红色-15m,绿色-10m,黑色-5m) 。 接地棒二根。
-6-
接地电阻测试仪 描述
2.2 显示器
(1)模拟条 (2)测量数据显示区 (3)数据存储位置显示区 显示屏符号说明: TEST: >LIMIT:
测量标示符 超过极值 -7-
接地电阻测试仪 描述
MAX: MIN: AVG: REL: READ: MEMO: USED: 2POLE: 3POLE: V: KΩ: : : : : : 最大值 最小值 平均值 相对测量 数据读取 数据存储 存有数据 二极法电阻测量模式 三极法电阻测量模式 伏特(电压) 欧姆(电阻) 自动关机功能符号,该符号显示,表示自动关机功能已启动。 欠压标示符 插座识别符号 交流符号 警示符号

接地电阻测试仪器使用手册

接地电阻测试仪器使用手册

接地电阻测试仪器使用手册1. 简介本使用手册旨在为用户提供接地电阻测试仪器的正确使用指南和操作说明。

请在使用前仔细阅读本手册,并遵循相关安全提示。

2. 操作步骤2.1 准备工作在操作接地电阻测试仪器之前,请确保以下准备工作已完成:- 检查电阻测试仪器的电源是否正常;- 将测试仪器连接到地线;- 确保测试仪器的探头干净、无损坏。

2.2 测试接地电阻遵循以下步骤进行接地电阻测试:1. 将测试仪器的电源打开,并确保仪器已完全启动。

2. 将测试探头与待测试的接地点连接。

3. 调整测试仪器的参数设置,如测试电流、测试时间等。

遵循相关标准或要求进行设置。

4. 按下测试按钮,开始测试。

5. 在测试完成后,记录测试结果。

注意事项:- 若测试结果超出预定范围,可能存在接地故障或不良连接。

请检查并修复问题后重新测试;- 测试时应注意保持测试仪器的稳定,并避免外界干扰;- 遵循测试仪器的维护保养要求,保持仪器的良好状态。

3. 安全提示使用接地电阻测试仪器时,请遵循以下安全提示:- 在测试过程中,确保操作人员穿戴适当的个人防护装备;- 避免在潮湿的环境中使用测试仪器;- 不要将测试仪器暴露在高温、高湿度或腐蚀性气体等恶劣环境中;- 在不使用测试仪器时,及时将其断电并储存于干燥、通风良好的环境中。

4. 维护保养为确保接地电阻测试仪器的正常运行和准确性,建议进行定期的维护保养:- 清洁仪器表面和探头,避免灰尘或污垢的积聚;- 定期校准测试仪器,以保持其准确性。

以上为接地电阻测试仪器使用手册的简要内容说明。

如需了解更详细的操作方法,请参阅设备制造商提供的详细说明书或与专业人员进行咨询。

祝您测试顺利!。

接地电阻测试仪系列说明书(普通类)

接地电阻测试仪系列说明书(普通类)

接地电阻系列测试仪使用说明第一节 MS2520A MS2520C接地电阻测试仪使用说明一、概述MS2520A/MS2520C型接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其接地线之间的电阻值。

本仪器具有二档测试电流,测试时间设定(1s~99s)。

当被测值超过100 mΩ(AC 25A)或200 mΩ(AC 10A)时,具有声光报警功能,并有过电流(AC 30A)保护功能,本仪器具有测量准确,操作方便,体积小等功能。

本测试符合国家标准GB4706.1家用和类似用途电器的安全通用要求中有关条款规定。

二、主要技术指标及参数三、工作原理图(1) 全数显接地电阻测试仪工作原理图四、仪器面板结构及说明1.MS2520A/MS2520C接地电阻测试仪面板结构见图(2)和图(3)所示:图(2) 全数显MS2520A/C接地电阻测试仪前面板示意图图(3) 全数显MS2520A/C接地电阻测试仪后面板示意图(1)电源开关(2)电流调节旋钮(3)启动按钮(4)复位按钮(5)10A/25A选择开关(6)测试时间显示屏(7)测试电阻显示屏(8)测试电流显示屏(9)测试灯(红灯)(10)超阻灯(绿灯)(11)过电流灯(黄灯)(12)时间开关(13)时间预置(14)测量端(电压端)(15)测量端(电压端)(16)测量端(电流端)(17)测量端(电流端)(18)带熔断器电源插座(19)接地端2.MS2520F接地电阻测试仪前面板结构见图(4)所示:图(4) 全数显MS2520F接地电阻测试仪前面板示意图(1). 电源开关:按下打开电源,弹起关闭电源。

(2). 电流调节旋钮:用来调节测试电流大小,逆时针旋转变小。

(3). “启动”按钮:作为测试的起动开关。

(4). “复位”按钮:是设定参数数值输入的功能健,在测试时,作为开关闭敬报声位复开关。

在测试进行中,可作为中断测试的开关。

(5).“SET”键:作为设定其各项参数的确认键。

YD9930A接地电阻测试仪说明书

YD9930A接地电阻测试仪说明书

YD9930A接地电阻测试仪目录第一章安全规则 (4)1.1一般规定 (4)1.2维护和保养 (4)1.3测试环境 (5)1.4操作人员规定 (5)1.5安全接地规定 (6)1.6更换保险丝规定 (6)1.7测试安全规定 (6)1.8测试异常规定 (6)1.9安全要点 (7)第二章技术指标 (8)2.1产品概述 (8)2.2技术指标 (8)第三章面板说明 (10)3.1前面板结构 (10)3.2后面板结构 (13)第四章操作说明 (14)4.1开机说明 (14)4.2操作步骤 (14)第五章遥控接口 (15)5.1遥控信号 (15)5.2遥控输出信号接线说明 (15)5.3遥控输入信号接线说明 (15)5.4遥控注意事项 (16)第六章参数设置 (17)6.1待测模式 (17)6.2设置模式 (17)6.4接地电阻参数说明 (20)6.5系统参数说明 (20)6.6出厂信息说明 (21)第七章校正 (22)7.1进入校正模式 (22)7.2接地电阻电压校正 (22)7.3接地电阻电流校正 (23)7.4校准注意事项 (25)第八章维护指南 (26)8.1日常维护 (26)8.2简单故障处理 (26)第九章保修和附件 (27)9.1保修 (27)9.2附件 (27)第一章安全规则说明书内容若有改变,恕不另行通知。

说明书若有不详尽之处,请直接与扬子仪器联系。

测试前应该注意的规定和事项!1.1一般规定·使用测试仪以前,请认真阅读说明书,了解操作规程和相关的安全标志,以保证安全。

·在开启输入电源开关前,请先选择正确的输入电压规格。

机箱接地符号。

警告应注意所执行的操作、应用或条件均具有很高的警告危险性,可能导致人员受伤或死亡。

测试仪所产生的电流足以造成人员伤害,为了防止意外伤害或死亡的发生,在移动和使用测试仪时,请务必先观察清楚,然后再进行操作。

1.2维护和保养1.2.1使用者的维护为了防止触电,非专业人员不要打开测试仪的盖子。

接地电阻测试仪操作规程模版(3篇)

接地电阻测试仪操作规程模版(3篇)

接地电阻测试仪操作规程模版接地电阻测试仪操作规程模板一、测试仪器的准备和校验1.1 准备工作(1)确认所需测试的接地电阻测试仪器是否已经准备好。

(2)确认测试仪器上的电源线插头是否稳固连接。

(3)检查测试仪器是否有损坏、漏电等安全隐患。

(4)将测试仪器放置在平稳、安全的位置。

1.2 仪器校验(1)进行日常的校验工作,如检查测试仪器的校验有效期。

(2)根据需要,进行定期的校验工作,以保证测试仪器的精确度和可靠性。

二、测试前的准备工作2.1 工作准备(1)确认测试区域的周围环境是否符合安全要求,如没有强电设备、易燃物品等。

(2)将测试仪器的电源线插头插入电源插座,确保电源正常供电。

(3)检查测试仪器的相关配件是否齐全并处于良好状态,如测试引线、夹具等。

2.2 测试对象的准备(1)确认测试对象的类型和规格,并了解其相关的接地标准。

(2)对测试对象的接地部分进行清洁,以保证测试的准确性。

(3)确认测试对象的运行状态,并在停电的情况下进行测试。

三、测试操作步骤3.1 连接测试仪器(1)将测试引线插入测试仪器上的相应插孔,如地线插孔、测量电极插孔等。

(2)将另一端的测试引线连接到测试对象的接地部分。

(3)根据实际需求,调整测试仪器上的测试参数,如测试范围、测试电流等。

3.2 开始测试(1)按下测试仪器上的测试按钮,激活测试电流。

(2)等待一段时间,使测试仪器稳定在一个数值上,记录测试结果。

(3)如果需要连续测试多个接地部分,重复上述步骤。

3.3 分析和记录测试结果(1)根据测试仪器上显示的数值,判断测试结果的好坏。

(2)根据测试对象的接地标准,对测试结果进行评估。

(3)将测试结果记录在相应的测试报告中,并做好归档工作。

四、测试后的清理工作4.1 断开测试仪器的电源(1)按下测试仪器上的电源开关,切断电源供应。

(2)拔出电源插头,彻底断开电源。

4.2 清理测试仪器和配件(1)使用干净的布擦拭测试仪器的表面,以保持仪器干净整洁。

接地电阻测试仪使用说明

接地电阻测试仪使用说明

接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围:0-200Ω-分辨率:0.1Ω-测量电流:100mA-电源:220VAC,50Hz-工作环境温度:0-50℃,相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时,应根据实际测试环境和要求选择合适的电极类型。

常见的接地电极有铜杆、钢杆和不锈钢杆等。

根据接地系统的规模和土壤特性,选择适当的电极。

3.2接地电极安装安装接地电极时,首先选好合适的位置,然后将电极嵌入土壤中。

确保接地电极与土壤充分接触,并使用适当的工具将电极固定。

确保电极安装牢固,以免影响测量结果。

4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤:1)确保接地电阻测试仪的电源开关处于关闭状态。

2)将测试仪的测试线(红色线)的夹子夹住要测量的接地电极。

3)将另一根测试线(黑色线)的夹子夹住测试仪的夹钳。

4)将测试仪的电源线插入220VAC电源插座。

5)打开测试仪的电源开关。

6)根据需要调整测试仪的测试范围。

4.2测试之前的准备在进行接地电阻测试之前,需要进行以下准备工作:1)确保接地系统无外电源输入,以免干扰测试结果。

2)清理接地电极及测试仪器的接线夹,确保良好的接触。

3)根据测试的环境要求,选择合适的测试范围。

4)检查测试仪器的电源线和测试线是否连接正确。

4.3测试步骤以下是接地电阻测试的步骤:1)按下测试仪的“启动/停止”按钮开始测试。

2)测试仪将发送一定大小的电流到接地电极。

3)测试仪会自动测量电阻值,并在显示屏上显示结果。

4)等待测试仪稳定后,记录电阻值。

5)如果需要重复测试,可以按下“清除”按钮重新开始。

5.结果分析6.使用注意事项1)测试仪器应由专业人员操作。

接地电阻测试仪说明书.

接地电阻测试仪说明书.

接地电阻测试仪说明书一、简价HT2572接地电阻测试仪,是按照IEC ,ISO ,BS ,VL ,JIS 等国际国内的安全标准要求而设计的,接地电阻的指标是衡量各种电器设备安全性能的重要指标之一。

它是在大电流(25A 或10A )的情况下对接地回路的电阻进行测量,同时也是对接地回路承受大电流的指标的测试,以避免在绝缘性能下降(或损坏)时对人身的伤害。

本仪器测量精度高,速度快,使用方便,特别适用于要求高的实验室和自动检测线上使用。

新增断线报警功能(即开路报警)可以非常方变的知道仪器是否工作在正常测试状态。

新增断线报警功能(即开路报警)。

本仪器采用数字显示,读数方便, 采用优化设计,整机具有极高的可靠性和稳定性,本测试仪适合于不同的标准:如符合GB4706.1-1998(或92)家用和类似用途电器的安全标准中,通用要求有关条款规定。

以及GB7000.1-1996灯具安全标准等。

二、技术规格1、测量范围: 1~200m Ω (25A ) 1~600 mΩ (10A )2、测试时间: 1~99S (连续可调) ±5%3、测试电压: AC 〈 10V4、测试电流: AC 5~30A ±5%5、断线报警: AC 5~30A ±5%6、报警电阻值:1 mΩ~200 mΩ(AC 25A)(连续可调)±(5%±3个字1 mΩ~600 mΩ(AC 10A)(连续可调)±(5%±3个字7、使用条件:环境温度 0~40℃8、相对湿度:≤80%RH9、电源: AC 220V±10% 50HZ10、外形尺寸(mm ):350(w )*280(d*145(h三、特点HT2572接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其电源接地之间的电阻值。

本仪器具有二档测试电流(R ﹤200mΩ( AC 25A或200 mΩ﹤R ﹤600 mΩ (AC 10A),测试时间设定(1~99S )。

地阻仪说明书

地阻仪说明书

RS2571接地电阻测试仪说明书关于本用户手册●本用户手册适用于接地电阻测试仪。

●当您在使用本产品前,请仔细阅读本用户手册并妥善保存以备今后参考之用。

●如果您在使用本产品的过程中有疑问或困难,请及时与本公司联系。

●本用户手册的解释权归属我公司,本公司将保留对用户手册的更改。

目录一、产品简介 (1)1.1使用范围 (1)1.2工作原理 (1)1.3性能特点 (1)二、技术指标 (2)三、操作方法 (2)3.1接地电阻测量(如图一) (2)3.2土壤电阻率测量(如图二) (3)3.3导体电阻测量(图三) (3)3.4地电压测量 (3)四、维护保养及注意事项 (4)欢迎您使用国家专利产平品地网导通电阻测试仪(97年获国家专利:97240811.8)。

该产品是您测量各种装置的接地电阻理想的更新换代产品在您使用本仪表前,请仔细阅读说明书。

一、产品简介1.1使用范围本仪表使用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值,本表还可以测量土壤电阻率及地电压。

1.2工作原理工作原理为由机内变换器将直流变为交流的低频恒流,经过辅助接地极和被测物组成回路,被测物上产生交流降压,经辅助接地极送入交流放大器放大,再经过检波送入表头显示。

借助倍率开关可得到三个不同的量限:0202002001.3性能特点本仪表与传统手摇式地阻仪相比,具有以下特点:●应用了变换技术,集三端钮、四端钮测量方式为一体,使用电源可以交、直流两用。

●采用锁相环同步跟踪检波方式,及开关电容滤波器,使抗干扰能力极强。

●摒弃了传统的人工手摇发电方式,不须人力做工。

●不需人工调节平衡,一目了然的面板触摸键操作,数字显示使得测量十分方便和迅速,消除了指针式仪表的视觉误差。

●允许的辅助接地电阻阻值很大,更好的保证了测量精度,分辨率高。

●除测试接地电阻外,还可测试低压导体电阻值,土壤电阻率以及交流地电压。

二、技术指标三、操作方法3.1接地电阻测量(如图一)(图一)·沿被测接地极E (C 2、P 2)和电位探针P 1及电流探针C 1,依直线彼此相距20米,使电位探针处于E 、C 中间位置,按要求将探针插入大地。

接地电阻测试仪使用说明

接地电阻测试仪使用说明

接地电阻测试仪在信号设备接地电阻测试中有着较为广泛的应用,如:高柱信号机接地电阻测试、信号机械室综合防雷接地电阻测试等,其优点是抗干扰能力强、操作简单。

一、接地电阻测试仪按钮介绍1、接线端钮:接地极(E、E’)、电位极(P)、电流极(C)、用于连接相应的探测针。

2、调整旋钮:用于检流计指针调零。

3、倍率盘:显示测试倍率,×0.1、× l、×l0。

4、测量标度盘:测试标度所测接地电阻阻值5、测量盘旋钮:用于测试中调节旋钮:使检流计指针指于中心线。

6、倍率盘旋钮:调节测试倍率。

7、发电机摇把:手摇发电,为地阻仪提供测试电源接地极电位极电流极测量盘旋钮倍率盘旋钮调整旋钮测量盘指针摇把二、使用接地电阻测试仪测量步骤1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下,插人深度为400mm。

如测量高柱信号机地线电阻时的连接方法:电流极电位极接地极2、将接地电阻测量仪平放于接地体附近,并进行接线,接线方法如下:①用最短的专用导线将接地体与接地测量仪的接线端“E1”与“E、”短接后的公共端相连。

②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。

3、将测量仪水平放置后,检查检流计的指针是否指向中心线,否则调节“零位调整器”使测量仪指针指向中心线。

4、将“倍率标度”(或称粗调旋钮)置于最大倍数,并慢慢地转动发电机转柄(指针开始偏移),同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。

5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄,使其转速达到120r/min以上,同时调整“测量标度盘”,使指针指向中心线。

6)若“测量标度盘”的读数过小(小于1)不易读准确时,说明倍率标度倍数过大。

此时应将“倍率标度”置于较小的倍数,重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

接地电阻测试仪器使用说明书

接地电阻测试仪器使用说明书

接地电阻测试仪器使用说明书
接地电阻测试仪器是一种用于测量接地系统电阻的工具。

本说
明书将介绍如何正确地使用接地电阻测试仪器。

在使用接地电阻测试仪器之前,请确保遵守以下安全注意事项:在测试过程中,避免触摸导电部分。

在使用仪器之前,检查设备是否完好无损。

在安装连接线时,确保连接牢固、接地良好。

测试过程中,避免有人靠近或干扰。

将测试仪器的接地线接入待测试的接地系统,确保连接牢固。

将测试仪器的电源线插入电源插座,接通电源。

按下仪器上的测量按钮,测试仪器将开始测量接地电阻。

测试
过程中,设备会显示测量结果。

测量完成后,按下仪器上的断开按钮,断开仪器与接地系统的
连接。

将测试仪器从电源插座中拔出,关闭电源。

如果在测试过程中遇到问题,可以参考以下故障排查方法:
检查连接线是否松动或破损。

检查接地系统是否存在故障。

重新启动测试仪器并重试测试。

使用前请阅读本说明书,确保正确理解和掌握使用方法。

在使用测试仪器过程中,请注意自身安全和设备安全。

如对测试仪器操作不熟悉,请先阅读相关教材或咨询专业人员。

请牢记以上使用说明,以确保正确地使用接地电阻测试仪器。

接地电阻测试仪 MODEL 4105A 使用说明书

接地电阻测试仪 MODEL 4105A 使用说明书

使用说明接地电阻测试仪MODEL 4105A目录1、安全警告2、特点3、技术规格—辅助接地极的有效性显示4、仪器布局5、测量准备5-1、电池电压检查5-2、接地线,简易测试探棒的连接6、测量6-1 测试原理6-2 精密测量6-3 简易测量7、电池更换8、外盒及附件说明8-1、外盒上盖的收纳方法8-2、肩带装配9、修理前确认事项1、安全警告● 本仪器根据IEC61010安全规格进行设计、生产,并且于检查合格后在最好状态下出货。

IEC 61010-1 过电压CAT III 300V 污染度2 / IEC 61010-2-31/IEC 61557-1,5/IEC 60529(IP54)● 本说明书包含警告和安全规则,记载了避免人身伤害事故和保持仪器能在长期良好状态下使用的注意事项。

因此,使用仪器前请仔细阅读操作指南。

警告● 使用前,通读并理解说明书中的操作指南。

● 请将说明书随身保存以确保可随时参阅。

● 请严格遵守说明书中指定的产品使用方法进行操作。

● 理解并遵守安全操作指示。

必须严格遵守上述操作说明。

如不遵守,测量时可能会导致人身伤害和仪器毁坏。

仪器上标志,提醒用户在操作时,必须参阅相关操作说明。

标志分为3种,请注意阅读其不同内容。

危险:表示操作不当会导致严重或致命的伤害。

警告:表示操作不当存在导致严重或致命的伤害的可能性。

注意:表示操作不当有可能会导致人身伤害或仪器毁坏。

危险● 测量前请确认量程开关设置在所需位置。

● 请勿在充满可燃性气体的环境里进行测量。

可能会产生火花引起爆炸。

● 请勿在仪器表面或手潮湿的情况下连接测试线或探棒。

● 测试时,请勿进行超量程输入。

● 测量时,请勿打开电池盖。

警告● 请勿在非正常情况下进行测量,例如:仪器机体损坏,仪表或测试线金属部件的裸露。

● 测试线或探棒连接在被测物上时,请勿切换量程开关。

● 请勿在仪器上安装替换部件或对仪器进行改造。

如果仪器损坏,请将其返回当地经销商进行检修。

ULDW-5A 地网接地电阻测试仪 说明书

ULDW-5A 地网接地电阻测试仪 说明书

ULDW-5A地网接地电阻测试仪说明书使用产品之前,请仔细阅读本说明书!武汉优利克电力设备有限公司Wuhan Ulke Power Equipment Co.,Ltd.目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (2)四、仪器原理 (3)五、面板介绍 (4)六、测量接线 (5)1、地网测试 (4)2、接触电压、接触电位差测试 (5)3、跨步电压、跨步电位差测试 (6)4、土壤电阻率测试 (7)七、操作步骤 (7)1、操作步骤 (7)2、操作说明 (8)3、开始测试 (9)4、菜单说明 (10)八、故障处理 (11)九、配件清单 (11)ULDW-5A地网接地电阻测试仪一、仪器概述目前在电力系统中,大地网的接地电阻的测试目前主要采用工频大电流三极法测量。

为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30A。

由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。

ULDW-5A地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。

可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。

本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。

测试电流最大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。

二、性能特点1、测量的工频等效性好。

测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz和55Hz两种频率进行测量。

2、抗干扰能力强。

本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。

KCS3001 接地电阻测试仪 使用说明书

KCS3001 接地电阻测试仪 使用说明书

使用说明书KCS3001接地电阻测试仪使用说明书1目录一、产品简介 (1)二、测试量程及精度 (2)三、技术指标 (3)四、仪器外形 (5)五、测试原理 (6)六、操作说明 (8)6.1开机 (8)6.2接线方法 (9)6.2.1三线法测量接地电阻 (9)6.2.2二线法测量接地电阻 (9)6.3接地电阻 (10)6.4跨步电压 (11)6.5文件管理 (11)6.6设置 (13)6.6.1日期与时间 (13)6.6.2出厂设置 (14)6.6.3关于本机 (15)一、产品简介接地电阻测试仪是检验测量接地电阻的常用仪表,是根据数字化电网管理和应用的需要,专门开发的一种智能数字化仪器,测量的数据能自动进入数据平台。

也是电气安全检查与接地工程竣工验收不可缺少的工具,近年来,由于计算机技术的飞速发展,数字化接地电阻测试仪采用了微处理技术,其测量功能,内容与精度是一般仪器所无法相比的。

该数字化接地电阻测试仪能满足所有接地测量要求。

接地电阻测试仪是传统接地电阻测量技术的重大突破,广泛应用于电力、电信、铁路、气象、油田、矿山、建筑及工业电气设备、防雷设备的接地电阻、电阻率及地电压的测量。

数字化接地电阻仪在传统接地电阻测试仪的电路、结构、工艺等进行改良、使之功能更加全面、准确性更高、操作更方便可靠、适用于野外,安全快速、使用简便。

仪器内置DC/AC变换器,将直流变换为交流恒流低频测量信号,经辅助接地极与被测接地体构成回路,被测接地体产生交流压降,经辅助接地极送入的交流恒流信号的放大,再经过检波送到单片机形成准确的测量数据,测量结果以JSON格式并入电力局域网,测量和数据贮存、传送实现数字化。

1二、测试量程及精度测量功能测量范围精度分辨率接地电阻(R)0.00Ω~30.00Ω±2%rdg±5dgt0.01Ω30.0Ω~300.0Ω±2%rdg±3dgt0.1Ω300Ω~3000Ω±2%rdg±3dgt1Ω3.00kΩ~20.00kΩ±2%rdg±3dgt10Ω土壤电阻率(ρ)0.00Ωm~99.99Ωmρ=2πaR0.01Ωm 100.0Ωm~999.9Ωm0.1Ωm 1000Ωm~9999Ωm1Ωm 10.00kΩm~99.99kΩm10Ωm 100.0kΩm~999.9kΩm100Ωm 1000kΩm~9999kΩm1kΩm2三、技术指标功能二三线测量接地电阻、土壤电阻率环境温度湿度23℃±5℃,75%rh以下电源 3.7V10000mAh锂电池干扰电压<20V(应避免)干扰电流<2A(应避免)测R时电极间距a>5d测ρ时电极间距a>20h量程接地电阻:0.00Ω~20.00kΩ土壤电阻率:0.00Ωm~9999kΩm 测量方式3线法测量、简易2线测量接地电阻测量方法接地电阻:额定电流变极法土壤电阻率:模拟法测试频率100Hz短路测试电流>20mA(正弦波)开路测试电压<AC28V电极间距范围可设定1m~100m换档接地电阻:0.00Ω~20.00kΩ全自动换档345四、仪器外形6五、测试原理接地电阻测量采用额定电流变极法,即在测量对象E 接地极和H 电流极之间流动交流额定电流I,求取E 接地极和S 电压极的电位差V,并根据公式R=V/I 计算接地电阻值R。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

4102A/4105A接地电阻测试仪
使用说明书
目录
1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------9
1.安全事项
本仪器符合以下的标准
●IEC 61010-1 CATⅢ-300V.二级
●IEC 61O10-2-31
●IEC 61557-1, 5
●IEC 60529(IP54)
●JIS C1304-95
为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。

在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之: 危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。

为确保安全,以下的注意事项请务必遵守:
(1)测试前请先确认量程选择开关已设定在适当的档位。

(2)测试导线的连接插头已紧密地插入端子内。

( 3)主机于潮湿状态下.请勿作接线动作。

(4)在各档位中, 请勿加载超于该量程额定值的电量。

(5)请勿在线接于被测物上时切换量程选择开关。

(6)测试端子间请勿加载超过200安培的交流或直流电压。

(7)请勿在易燃性场所测试, 火花可能会引起爆炸。

(8)本测试器在使用中, 出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。

(9)更换电池时, 请务必确定测试导线已从测试端子拆除。

(10)主机于潮湿状态下请勿更换电池。

(11)使用过后请务必将量程选择开关切于OFF之位置。

(12)请勿于高温潮湿,有结露可能的场所及日光直射下长时间放置。

(13)本测试器请勿存放于超过60o C之场所。

(14)长时间不使用时, 请将电池取出保管。

(13)主机潮湿时.请先干躁后保管。

2.特点
本机器是用来测定配电线,
.另外,
●根据IEC 60529(IP54)标准设计.制造.测试,可于恶劣气候 下工作。

●4105A 使用大型数字式LCD 显示屏,4102A 为指针盘显示测量值,方便读取。

●携带方便的携带包,所有附件均可置于其内。

●测量接地电阻时,辅助接地电阻不适合或过大的场合, 将会自动检查并显示警
告讯息。

●可使用简易测试线作简易测试。

3.规格
测量范围和精确度(23±5℃和75%RH)
4105A
4102A
●响应时间:测量接地电阻,大约4秒
测量接地电压, 大约1秒
●显示:3.5位大屏幕液晶显示,最大读数1999(4105A)
●绝缘电阻:用500V DC 测量电路和外壳绝缘大于5M Ω
●耐压:外壳与电路间可承受3700V AC(1分钟)
●尺寸:105(L)×158(W) × 70(D)mm
●重量:大约600g(含电池)
●工作温度:0℃~40℃,最大相对湿度85%
●储存温度:-20℃~60℃,

●过载保护:在接地电压档,分钟)
在接地电阻档,可承受200V AC (10秒)
●电流消耗(电池电压9V 时一般值)
●附件:
Model 7095(测试线) 1组
Model 8032(辅助接地棒) 2只
Model 7094(简单测试线) 1组
电池(5号, 1.5V) 6个
背带 1条
外壳/皮套 1组
4.部件名称
4105A 4102A
1.LCD 显示屏幕
2.电池更换标志
3.测试LED 指示灯(绿色)
4.测试按键
5.测试量程选择钮
6.测试端子
7.测试线(ModeL7095) 3 7 8 1
3
4 6
5。

相关文档
最新文档
