接地电阻仪UT521 使用手册
接地电阻测量仪使用方法
接地电阻测量仪使用方法（1）准备工作1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。
2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。
3）将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

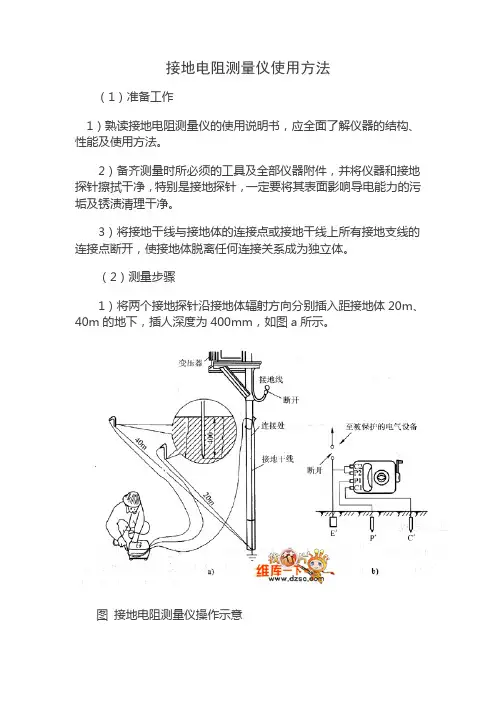

（2）测量步骤1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如图a所示。
图接地电阻测量仪操作示意a）实际操作b）等效原理2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。
②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。
3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。
5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。
6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7）计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。
接地电阻测试仪使用方法1、接地电阻测量（如图一）·沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

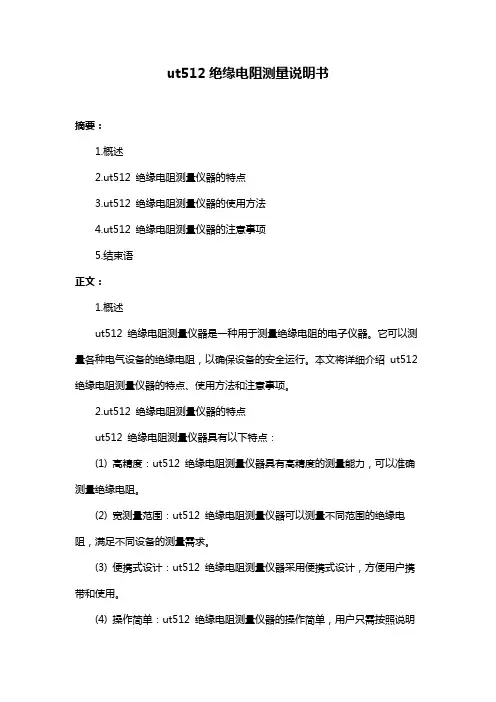

ut512绝缘电阻测量说明书
ut512绝缘电阻测量说明书摘要：1.概述2.ut512 绝缘电阻测量仪器的特点3.ut512 绝缘电阻测量仪器的使用方法4.ut512 绝缘电阻测量仪器的注意事项5.结束语正文：1.概述ut512 绝缘电阻测量仪器是一种用于测量绝缘电阻的电子仪器。
它可以测量各种电气设备的绝缘电阻，以确保设备的安全运行。
本文将详细介绍ut512 绝缘电阻测量仪器的特点、使用方法和注意事项。
2.ut512 绝缘电阻测量仪器的特点ut512 绝缘电阻测量仪器具有以下特点：(1) 高精度：ut512 绝缘电阻测量仪器具有高精度的测量能力，可以准确测量绝缘电阻。
(2) 宽测量范围：ut512 绝缘电阻测量仪器可以测量不同范围的绝缘电阻，满足不同设备的测量需求。
(3) 便携式设计：ut512 绝缘电阻测量仪器采用便携式设计，方便用户携带和使用。
(4) 操作简单：ut512 绝缘电阻测量仪器的操作简单，用户只需按照说明书的操作步骤进行即可。
3.ut512 绝缘电阻测量仪器的使用方法(1) 开机：将ut512 绝缘电阻测量仪器的电源开关打开，仪器开始工作。
(2) 连接测试线：将ut512 绝缘电阻测量仪器的测试线分别连接到待测设备的绝缘部分。
(3) 设置测试范围：根据待测设备的绝缘电阻范围，选择合适的测试范围。
(4) 开始测量：按下ut512 绝缘电阻测量仪器的测量按钮，仪器开始测量绝缘电阻。
(5) 读取测量结果：测量完成后，ut512 绝缘电阻测量仪器会显示测量结果，用户可以读取。
(6) 关闭仪器：测量完成后，关闭ut512 绝缘电阻测量仪器的电源开关，拔掉测试线，收拾仪器。
4.ut512 绝缘电阻测量仪器的注意事项(1) 在使用ut512 绝缘电阻测量仪器之前，请仔细阅读说明书，了解仪器的使用方法和注意事项。
(2) 在使用ut512 绝缘电阻测量仪器时，请确保仪器与待测设备正确连接。
(3) 在使用ut512 绝缘电阻测量仪器时，请勿让仪器与水接触，以免损坏仪器。

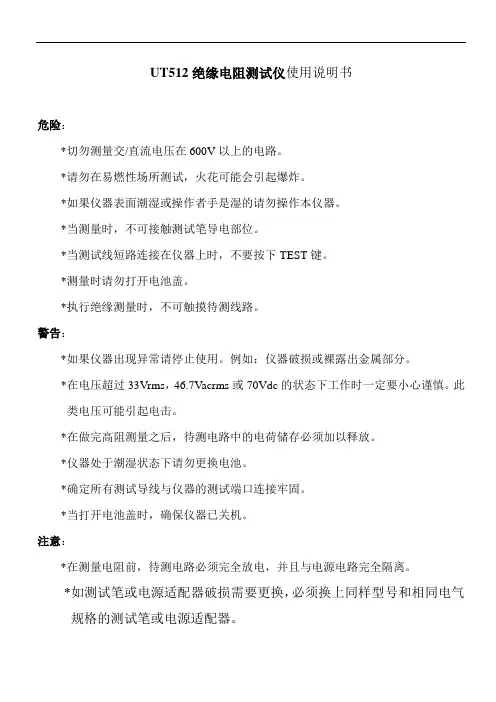

UT512绝缘电阻测试仪使用说明书
UT512绝缘电阻测试仪使用说明书危险：*切勿测量交/直流电压在600V以上的电路。
*请勿在易燃性场所测试，火花可能会引起爆炸。
*如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。
*当测量时，不可接触测试笔导电部位。
*当测试线短路连接在仪器上时，不要按下TEST键。
*测量时请勿打开电池盖。
*执行绝缘测量时，不可触摸待测线路。
警告：*如果仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
*在电压超过33Vrms，46.7Vacrms或70Vdc的状态下工作时一定要小心谨慎。
此类电压可能引起电击。
*在做完高阻测量之后，待测电路中的电荷储存必须加以释放。
*仪器处于潮湿状态下请勿更换电池。
*确定所有测试导线与仪器的测试端口连接牢固。
*当打开电池盖时，确保仪器已关机。
注意：*在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。
*如测试笔或电源适配器破损需要更换，必须换上同样型号和相同电气规格的测试笔或电源适配器。
*电池指示器批示电能耗尽时，不要使用仪器。
若长时间不适用仪器，请将电池取出后存放。
*不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。
*请使用湿布或清洁剂来清洁仪器外壳，请勿使用摩擦物或溶剂。
*仪器潮湿时，请先干燥后存储。
*在额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。
按键功能：*ON/OFF按ON/OFF一秒开机，再按一次关机*CLEAR/*短按打开或关闭背光源，长按擦除存储数据。
*E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。
*SA VE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL 符号，表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。
*LOAD(无高压输出时此功能有效)按一次，读第一组存储数据，再按退出LOAD操作。
*“向上键”当绝缘电阻测量无测试电压输出时，“向上键”为测试电压上档选择键。
接地电阻测试仪操作规程电力安全操作标准文件 岗位作业指导书
××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX 接地电阻测试仪操作规程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，下载后可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。
接地电阻测试仪操作规程一、使用方法：1.接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟；2.将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；3.按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；4.需做另一台样品试验时，按步骤2～3重复进行；二、注意事项：1．不要在放有易燃易爆品的地方使用仪表；2．打开电源前确保仪表已可靠接地；3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；4．证测试夹弹性良好，否则会引起测量误差；5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数；7．作前必须看懂使用说明书，有不明之处要咨询技术人员；8．表出现故障，请咨询技术人员，不得随意打开机箱；9．每次开机必须预热10分钟，否则不能保证其准确度。
电工岗位安全操作规程1、停电作业时，必须先用电笔检查是否有电，方可进行工作，凡是安装设备或修理设备完毕时，在送电前进行严格检查，方可送电。
2、在一般情况下不许带电作业，必须带电作业时，要做好可靠的安全保护措施，有二人进行（一人操作一人监护）。
3、雷雨天禁止高空、高压作业（禁止使用高压拉杆等），雨天室外作业必须停电，并尽量保持工具干燥。
4、高空作业必须佩戴好安全带、小绳及工具袋，禁止上下抛掷东西。
5、高空作业必须执行停送电工作票制度，做到无工作票不上杆，不交票不送电。
接地电阻测试仪操作规程电气科技开发有限公司
接地电阻测试仪操作规程1、一般说明按“设置”键即可进入参数设定状态，每按一次“设置”键，会转到下一个设定项目，设定值可自动存入记忆内存，即使关掉输入电源后也不会被清除，除非再经过下一次设置。
在参数设置状态，“A”或“V”键是参数数值的输入键。
连续按住“A”或“V”则自动转为快速输入模式。
在参数设置过程中，如果只需改变个别参数的设置，则可以在此参数设置完成后按“停止键”，退出参数设置状态，转入等待状态。
2、设置准备工作：打开前面板电源开关，测试仪进入等待状态。
3、参数设置按一般说明进行。
4、外部接线本仪器随机附带测试钳两把，测试前应先将测试钳与侧似乎仪连接，然后其中一把测试钳夹住待测电器的电源线接地端，另一把测试钳夹住电器的金属外壳，此时启动仪器进行测试。
5、使用方法5.1 仪器使用单相220V/50Hz市电电源，使用前请检查供电插座须有可靠接地端子，然后方可使用单相三线电源线连接本仪器和电源插座。
5.2 将两把测试钳的香蕉插头与仪表面板上的四个接线柱按照颜色对应连接。
5.3 任一把测试钳夹住待测电器的电源线接地端，另一把测试钳夹住电器的金属外壳。
5.4 如果要重新设定测试参数，请按“设置”键，进行参数设定。
5.5 参数设置完成后，请按“停止”键回到等待状态。
5.6 如果要进行测试，请按“启动”键，此时仪器进入测试状态，启动灯亮，计时窗口开始计时，输出端子输出设定电流。
5.7 测试过程中，若测试钳从待测电器上移走，则测试电流自动停止输出，此后直到测试结束前，试仪启动自动回路检测功能，此时若测试钳重新夹住接地电阻，则测试仪可自动启动电流输出，新开始测试。
测试结束后，测试仪自动关闭输出，同时绿色合格灯点亮，以表示通过测试，若要继续测试可按“启动”键。
若测试进行中要中止测试，请按“停止”键，测试仪可立即停止输出。
回到等待状态。
若要继续进行测试，请按“启动”键，将重新开始测试。
5.8 如果测试电阻超出测试是量程，则电阻显示“-”6、维护保养：6.1 日常维护(1) 本测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。

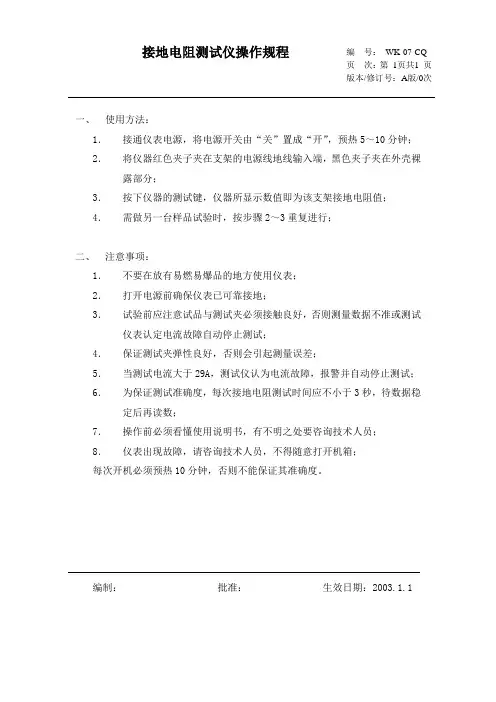

接地电阻测试仪操作规程
接地电阻测试仪操作规程
一、 使用方法：
1．
接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟； 2． 将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸
露部分；
3．
按下仪器的测试键，仪器所显示数值即为该支架接地电阻值； 4．
需做另一台样品试验时，按步骤2～3重复进行；
二、 注意事项：
1．
不要在放有易燃易爆品的地方使用仪表； 2．
打开电源前确保仪表已可靠接地； 3． 试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试
仪表认定电流故障自动停止测试；
4．
保证测试夹弹性良好，否则会引起测量误差； 5．
当测试电流大于29A ，测试仪认为电流故障，报警并自动停止测试； 6． 为保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳
定后再读数；
7．
操作前必须看懂使用说明书，有不明之处要咨询技术人员； 8． 仪表出现故障，请咨询技术人员，不得随意打开机箱； 每次开机必须预热10分钟，否则不能保证其准确度。
编制： 批准： 生效日期：2003.1.1 编 号： WK-07-CQ 页 次：第 1页共1 页 版本/修订号：A 版/0次。
接地电阻测试仪操作规程与步骤
接地电阻测试仪操作规程与步骤1 仪器面板说明（见操作面板）（1）电源开关。
（2）启动钮：按下时，测试灯亮，此时仪器的测试电压已启动，如接上负载就有相应的电流通过。
（3）复位钮：按下时，测试灯灭或超阻报警、过流报警停止，此时无电流输出。
（4）电流调节旋钮：调节此钮可使用电流输出为5～30A。
（5）遥控接口：接遥控测试枪（按用户要求进行选配）。
（6）（9）电阻检测端。
（7）（8）电流检测端。
（10）超阻和过流报警指示灯：当被测电阻超过设定报警时，此灯闪烁，同时蜂鸣器断续讯响；当出现过流时（﹥AC 30A），此灯连续亮，蜂鸣器持续讯响，同时输出中断。
（11）测试灯：该灯亮，表示测试电压已启动，灯灭表示电压中断。
（12）电流显示单位A。
（13）电流显示（0～30A）。
（14）电阻显示单位mΩ.（15）电阻显示：0～ mΩ（25A）/0～600 mΩ（10A）。
（16）时间显示单位S。
（17）时间显示：1～99s倒计时。
（18）定时开关：“开”时，为定时测试，测试时间在1～99s内任意设定；“关”时，为手动测试（不计时）。
（19）时间预置拨盘：可设定所需测试的时间值。
（20）开路报警开关：按下时具有开路报警功能，弹出时没有开路报警功能。
（21）报警预置调节电位器：在预置状态下调节此电位器，可设置报警电阻值。
（22）测试/预置键：按下时，在启动并调节电流调节选钮到规定输出电流时，可设置并显示报警电阻值；弹出时，为正常测试状态，显示屏读出的是测试阻值。
（23）200 mΩ/600 mΩ档选择开关：按下时，测量范围为0～600 mΩ，报警值为0～600 mΩ；弹出时，测量范围为0～ mΩ，报警值为0～200 mΩ。
2 使用与操作：本仪器配备一付（两组）测量线，红线组粗线接入测试仪红色电流接线柱（7），红线组细线接入测试仪红色电阻检测接线柱（6）；黑线组粗线接入测试仪黑色电流接线柱（8），黑线组细线接入测试仪黑色电阻检测接线柱（9）。
接地电阻测试仪操作规程范本（2篇）
接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。
二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。
三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。
2. 打开测试仪的电源开关，确保仪器正常启动。
3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。
4. 按下测试仪上的测试按钮，开始进行测试。
等待测试仪显示出稳定的测试结果。
5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。
6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。
7. 测试完毕后，关闭测试仪的电源开关。
四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。
2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。
3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。
4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。
5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。
6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。
五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。
2. 定期检查测试仪的电池电量，保证电量充足。
3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。
4. 定期进行仪器的校准与检测，保证测试结果的准确性。
5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。
UT512绝缘电阻测试仪使用说明书
UT512绝缘电阻测试仪使用说明书危险：*切勿测量交/直流电压在600V以上的电路。
*请勿在易燃性场所测试，火花可能会引起爆炸。
*如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。
*当测量时，不可接触测试笔导电部位。
*当测试线短路连接在仪器上时，不要按下TEST键。
*测量时请勿打开电池盖。
*执行绝缘测量时，不可触摸待测线路。
警告：*如果仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
*在电压超过33Vrms，46.7Vacrms或70Vdc的状态下工作时一定要小心谨慎。
此类电压可能引起电击。
*在做完高阻测量之后，待测电路中的电荷储存必须加以释放。
*仪器处于潮湿状态下请勿更换电池。
*确定所有测试导线与仪器的测试端口连接牢固。
*当打开电池盖时，确保仪器已关机。
注意：*在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。
*如测试笔或电源适配器破损需要更换，必须换上同样型号和相同电气规格的测试笔或电源适配器。
*电池指示器批示电能耗尽时，不要使用仪器。
若长时间不适用仪器，请将电池取出后存放。
*不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。
*请使用湿布或清洁剂来清洁仪器外壳，请勿使用摩擦物或溶剂。
*仪器潮湿时，请先干燥后存储。
*在额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。
按键功能：*ON/OFF按ON/OFF一秒开机，再按一次关机*CLEAR/*短按打开或关闭背光源，长按擦除存储数据。
*E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。
*SAVE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。
*LOAD(无高压输出时此功能有效)按一次，读第一组存储数据，再按退出LOAD操作。
*“向上键”当绝缘电阻测量无测试电压输出时，“向上键”为测试电压上档选择键。
数字接地电阻测试仪使用方法
数字接地电阻测试仪使用方法
使用方法
1.接地电阻测量（如图一）
沿被测接地极E（C2、P2）和电位探针P1 及电流探针C1，依直线彼此相距20 米，使电位探针处于E、C 中间位置，按要求将探针插入大地。
用专用导线将地阻仪端子E（C2、P2）、P1、C1 与探针所在位置对应联接。
开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD 显示的数值即为被测得的地电阻。
2．土壤电阻率测量（如图二）
1) 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R，则土壤电阻率按下式计算：
Ф=2πRL
其中：
Ф—土壤电阻率（Ω·cm）
L—探针与探针之间的距离(cm)
R—地阻仪的读数（Ω）
用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
2) 测地电阻、土壤电阻率所用的探针一般用直径为25mm，长0.5～1m 的铝合金管或圆钢。
3．导体电阻测量（图三）
4．地电压测量
测量接线如图一，拨掉C1 插头，E、P1 间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E、P1 间的交流地电压值。
5．测量完毕按一下电源“OFF”键，仪表关机。
UT512型数字绝缘电阻测试仪使用说明书
本仪器的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本手册包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
● 使用仪器前请先仔细阅读并理解本使用说明手册。
● 无论何时必须遵守手册的要求，并保存好手册，使 之随时能供作参考。
● 仪器测试时，错误的操作会导致事故及仪器的损 坏。
本仪器上的标志 意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
危险 为了避免在某些状态及操作下、有可能引起 的严重或致命的损害。
警告 表明避免遭受电击的危险。
注意 表明避免对仪器的损害和进行准确的测量。
一．安全警告警告● 切勿测量交/直流电压在600V以上的电路。
● 请勿在易燃性场所测试，火花可能会引起爆炸。
● 如果仪器表面潮湿或操作者手是湿的请勿操作本仪 器。
● 当测量时，不可接触测试笔导电部位。
● 当测试线短路连接在仪器上时，不要按下TEST键。
● 测量时请勿打开电池盖。
● 执行绝缘测量时，不可触摸待测线路。
● 如果仪器出现异常请停止使用。
例如：仪器破损或 裸露出金属部分。
● 在电压超过33Vrms,46.7Vacrms或70Vdc的状态下工 作时一定要小心谨慎。
此类电压可能引起电击。
● 在做完高阻测量之后，待测电路中的电荷储存必须 加以释放。
● 仪器于潮湿状态下请勿更换电池。
● 确定所有测试导线与仪器的测试端口连接牢固。
● 当打开电池盖时，确保仪器已关机。
危险警告● 在测量电阻前，待测电路必须完全放电，并且与电 源电路完全隔离。
● 如测试笔或电源适配器破损需要更换，必须换上同 样型号和相同电气规格的测试笔或电源适配器。
● 电池指示器批示电能耗尽（）时，不要使用仪 器。
若长时间不使用仪器，请将电池取出后存放。
● 不要在高温、高湿、易燃、易爆和强电磁场环境中 存放或使用本仪器。
● 请使用湿布或清洁剂来清洁仪器外壳，请勿使用磨 擦物或溶剂。
接地电阻仪UT521 使用手册
序 言尊敬的用户：您好！感谢您选购全新的优利德仪表，为了正确的使用本仪表，请您在本仪表使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪表一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
目录项目 页1一、安全提示二、特性三、技术规格四、仪器外观及配件五、测量前准备六、测量方法七、保养和维修2569101017一、安全提示本说明书包括确保仪器安全使用必须遵守的注意事项和安全规则，因此使用前请务必认真阅读。
在使用本仪器之前，请阅读并理解本说明书所包括的内容。
本说明书要妥善保管，以便随时为测试作参考。
使用本仪器必须严格按照本说明书中描述测试步骤进行。
请务必详细了解本说明书中有关安全方面的内容。
一定要严格遵守相关安全规则，否则可能导致伤害事故或仪器损坏。
23的操作。
请勿在有易燃易爆的环境下测试，否则可能会产生火花引起爆炸。
当本仪器潮湿或使用者的手潮湿的时候请勿做接线动作。
请勿施加超过本仪器的容许界限或测试范围的电量。
当您正在测试时请不要打开电池盖。
4请一定不要在出现任何不正常情况的时候进行测试。
如：胶壳破裂,测试线断 裂、脱皮外露等。
请用户不要随意拆装本仪器，若需维修请与本公司售后服务部或代理处联系。
当仪器表面湿滑，请不要更换电池或打开电池门，需先用干布擦干后再进行。
若需更换电池或打开电池门，请在关机后进行。
测试前请确认测试线的连接插头都已紧密的插入相应端口内。
当仪器在很长时间不使用时，请把电池取出并放置好。
不要把本仪器暴露在极端温度和潮湿等恶劣环境中。
请用湿布或中性清洁剂去清洁本仪器，不要用磨剂或溶剂。
当本仪器潮湿时，请确定使其干燥后储存。
本仪器中图形标志有以下几种，使用时请注意其内容：表示危险、警告、注意标志 表示有双重绝缘或强化绝缘保护表示交流（AC） 接地符合欧洲共同体(European Union)标准二、特性本仪器采用智能微控制器芯片控制，具有高精度和高可靠性；可用于测量各种电力设施配线，电气设备，防雷设备等接地装置的接地电阻值，还可以进行接地电压测量。
接地电阻测试仪使用标准
1、接地电阻测试仪使用标准
1.1将仪器放置平衡，并调零。
1.2使用专用仪表线分别连接于被测物连接端E、电压端P、电流端C上。
1.3将仪表电压线、电流线放置足够距离，电压线长20米，电流线长40米。
1.4将电压极、电流极充分钉入地下。
电压极与电流极之间距离为20米（电压极、电流极需用直径10--20毫米，长0.5米左右的钢管）然后连接好电压线电流线。
1.5将被测接地体连接处，磨出新渣，以减少误差，然后连接在仪
表的E端。
1.6测量时，应将被测接地体同其它接地体分开，以保证测量的正确性，同时应尽可能把被测接地体同电网分开，这有利于测量工作的安全，而且能避免测量时将测量电压反馈到被测接地体相连的其它导体上还能避免正常时可能经接地体流散的杂散电流所引起的误差。
1.7估计被测接地电阻值选择合适的倍率（×1、×10、×100）。
1.8以120转/分的速度，摇动手柄，同时调节刻度盘，使指针指在零位，达到平衡。
1.9被测接地电阻值为倍率×刻度盘读数。
大地网电阻异频测试仪说明书
BLJD-III型大地网接地电阻测试仪使用说明书武汉博朗恒业电气有限公司一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，因此，必须大力加强对地网接地电阻的定期监测。
运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
特别是大型接地网接地电阻很小（一般在Ω以下），即使细微的干扰也会对测试结果产生很大的影响。
如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失。
目前，测试接地网接地电阻的方法很多，其中主要是工频大电流法和异频电源法两种，为了提高测量精度，前者采用增大测试电流来增大信噪比的办法减小干扰的影响，但增大测试电流使得设备笨重，而且并不能完全解决干扰问题；后者主要靠改变测试电流频率（一般为120Hz左右），从而避开50Hz工频干扰，但这种方法无法消除测试引线线间干扰，特别是采用架空线作为测试引线时，误差相当大。
为解决该问题，湖南省电力工业局文件（湘电科[1997]111号）“关于下达1997年科技攻关、开发及科技成果推广计划的通知”第38项下达了“运行中大型变电站接地网接地电阻测试与研究”攻关计划，与华中理工大学联合攻关，解决了工频流入地网电流干扰及测试引线线间的干扰问题。
该研究成果获得了华中电网集团科技进步二等奖，湖南省电力公司科技进步二等奖。
二、仪器测试原理本仪器采用电压电流法测量地网的接地电阻值，布线方式采用三极法。
仪器硬件结构简图如图1所示。
本仪器在一次测量过程中采用异频多电源进行测量，计算机控制电源的输出频率并通过计算机数据采集和数据处理，消除了测量引线线间的干扰影响。
本仪器还采用硬件滤波技术及软件滤波技术来降低工频干扰给测量结果带来的误差，进一步提高了信噪比，使得仪器测量结果更加稳定可靠。
图1 仪器内部结构图注：—待测地网接地电阻;—测量回路电阻,包括测量引线,电流极接地电阻等。
接地电阻测试仪操作规程完整
接地电阻测试仪操作规范接地电阻测试仪操作规程1.0接地电阻测试仪的使用目的规范接地电阻测试仪器操作方法，提高产品的安全性、稳定性，使产品保证不可能产生的危险，确保产品质量和使用安全。
2.0接地电阻测试仪器的使用范围所有产品在研发、生产、抽样检验环节中的检测，使产品符合、满足国家标准（《GB4943》《GB8898》）的相关要求。
3.0相关权责3.0.1质量部负责拟订、修订本规程的内容，及接地电阻测试仪对产品检测标准的拟订。
3.0.2设备操作者负责按照本操作规程，结合“产品使用说明书”进行使用，维护和设备保养。
4.0接地电阻测试仪安全须知需达到符合国家GB4943安全标准和企业设备检验的“安全防护措施”的要求。
在操作前须佩戴绝缘手套、绝缘脚垫等防护措施。
5.0接地电阻测试仪安全使用须知及注意事项5.0.1该仪器接触的电源地线必须良好接地，依次保证人体安全和测量的精度。
5.0.2测试产品接地电阻值的时间应根据产品测试标准要求，一般情况测试完成后，尽快将“电流调节”旋钮调至“MIN”最下值位置，以免造成测试品或仪器烧坏。
根据设备使用的要求，仪器在连续测试状态下，当输出电流大于20A 时，测试所用（时间不能超过2分钟，以免造成该仪器的损坏。
）5.0.3操作人员一定要熟悉该测试仪的操作程序方可使用，在调试中不能随便调节其它按钮。
5.0.4该仪器应防止在干燥阴凉处，避免放在潮湿、强光直射的地方。
5.0.5接地电阻测试仪应由质检部负责使用保管；工程部负责产品使用监督。
5.0.6经常搞好仪器及测试桌的清洁，仪器的保养，确保仪器能处于良好的工作状态。
5.0.7本产品不得个人随意拆开，维修调适后应到相应的部门进行校准，检测后方可继续使用。
5.0.8当在测量的时候，如发现测试上的LED面板出现乱码时，请直接关闭电源，10秒后重新开机便可以解决。
5.0.9本仪器接地电阻测试仪330B缺省值：接地电阻判定值0.1Ω，定时时间为60S。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序 言尊敬的用户：您好！感谢您选购全新的优利德仪表，为了正确的使用本仪表，请您在本仪表使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪表一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
目录项目 页1一、安全提示二、特性三、技术规格四、仪器外观及配件五、测量前准备六、测量方法七、保养和维修2569101017一、安全提示本说明书包括确保仪器安全使用必须遵守的注意事项和安全规则，因此使用前请务必认真阅读。
在使用本仪器之前，请阅读并理解本说明书所包括的内容。
本说明书要妥善保管，以便随时为测试作参考。
使用本仪器必须严格按照本说明书中描述测试步骤进行。
请务必详细了解本说明书中有关安全方面的内容。
一定要严格遵守相关安全规则，否则可能导致伤害事故或仪器损坏。
23的操作。
请勿在有易燃易爆的环境下测试，否则可能会产生火花引起爆炸。
当本仪器潮湿或使用者的手潮湿的时候请勿做接线动作。
请勿施加超过本仪器的容许界限或测试范围的电量。
当您正在测试时请不要打开电池盖。
4请一定不要在出现任何不正常情况的时候进行测试。
如：胶壳破裂,测试线断 裂、脱皮外露等。
请用户不要随意拆装本仪器，若需维修请与本公司售后服务部或代理处联系。
当仪器表面湿滑，请不要更换电池或打开电池门，需先用干布擦干后再进行。
若需更换电池或打开电池门，请在关机后进行。
测试前请确认测试线的连接插头都已紧密的插入相应端口内。
当仪器在很长时间不使用时，请把电池取出并放置好。
不要把本仪器暴露在极端温度和潮湿等恶劣环境中。
请用湿布或中性清洁剂去清洁本仪器，不要用磨剂或溶剂。
当本仪器潮湿时，请确定使其干燥后储存。
本仪器中图形标志有以下几种，使用时请注意其内容：表示危险、警告、注意标志 表示有双重绝缘或强化绝缘保护表示交流（AC） 接地符合欧洲共同体(European Union)标准二、特性本仪器采用智能微控制器芯片控制，具有高精度和高可靠性；可用于测量各种电力设施配线，电气设备，防雷设备等接地装置的接地电阻值，还可以进行接地电压测量。
（注：本仪器不适合在室外恶劣环境条件下使用，如下雨、雷电等）2.1 具有背光和电池检测功能。
2.2 具有数据保持和存储功能（20组数据）。
2.3 具有自动关机省电功能。
2.4 可作精密的三线式测量，也可作简易的二线式测量。
2.5 测量接地电阻时，C端或E端测试线接触不良，LCD都将显示“- - - - Ω”警示。
2.6 超量程“OL”显示。
2.7 双重绝缘或强化绝缘安全构造。
56三、技术规格3.1 测量范围和测量误差（20℃±5℃及≤75％RH条件下）：范围 测量范围 精度接地电压 0V～200V(50/60Hz) ±(1.0%+4)±(2.0%+10) (20Ω档)±(2.0%+3)(200Ω档或2000Ω档)(辅助接地电阻500Ω(误差±5%)；接地电压≤10Vac)20Ω 0.00Ω～20.00Ω200Ω 0.0Ω～200.0Ω2000Ω 0Ω～2000Ω接地电阻3.2 应用标准：IEC 61010-1 CATⅢ 600V 污染等级 二级IEC 61557-1,5IEC 61010-2-313.3 测量方式：（1）接地电压测量：平均值响应（2）地电阻测量：测试信号频率：约820Hz，电流：20Ω档位 约3.2mA3.4 最大工作范围保持误差测量范围内最大工作误差（±30%）20Ω档：5.00Ω～20.00Ω200Ω档：20.0Ω～200.0Ω2000Ω档：200Ω～2000Ω3.5 工作环境：温度：5℃～40℃；相对湿度：≤80％RH（无雾） 海拔高度：≤2000米3.6 储存条件：温度：-20℃～60℃；相对湿度：≤75％RH（无雾）3.7 供电电源：9V供电[1.5V(5号碱性电池)*6]3.8 过载保护：接地电阻档：200 Vac (10秒)接地电压档：400 Vac (30秒)3.9 绝缘阻抗：测量电路与外壳绝缘阻抗不小于20MΩ3.10 外形尺寸：160mmx70.5mmx100mm3.11 产品重量：约560g73.12 附件：绿色测试导线5米 1条 黄色测试导线10米 1条 红色测试导线20米 1条 辅助接地钉 2个 带有鳄鱼夹的简易测试线 1套 5号碱性电池 6节 背带/皮套 1套 说明书 1本89四、仪器外观及配件：（如图1）图 1① LCD显示屏② LIGHT/LOAD键③ HOLD/SAVE键④ TEST键⑤ 功能选择开关⑥ 测试端口⑦ 标准测试线⑧ 简易测试线⑨ 辅助接地钉五、测前准备5.1电池电压检查：将功能选择开关置于接地电压档或接地电阻档，若LCD上显示的电池符号为：“”表示电池处于低电状态，需更换电池，否则本仪器不可正常使用。
5.2测试线连接请于测量前确认测试线插头已完全插入测试端，连接不紧将会影响测试值的精度。
六、测量方法10116.1 精确测量（用标准测试线测试）：a.将P和C接地钉打到地深处，它们和待测地设备排列成一行（直线），且彼此 间隔5米～10米远，连接方法如图2：（注意：确定接地钉插入在潮湿的土壤中，若土壤干燥，则要加足水。
石质 或沙地也要变潮湿后才能测试。
如果在城市地区周围都是水泥地难于打辅助地桩，可用25cm×25cm 二钢板（或用现有的辅助接地钉）平放在水泥地上， 缚上湿毛巾，浇上足够水，代替测量电极，一般情况下可以进行测量。
）图 2C：辅助电极P：电位电极E：被测接地端b.接地电压测试：将功能选择开关旋到接地电压档，LCD显示接地电压测试状态； 将测试线插入V端和E端（其他测试端不要插测试线）再接上待测点,LCD将显示接 地电压的测量值（注意：测接地电压不需要按TEST键），若量测值＞10V时，则 要将相关电气设备关闭，待接地电压降低后再进行地电阻测试，否则会影响接地 电阻的测试精度。
接地电压测试仅在V和E端进行，C端和P端的连接线一定要断开，否则可能会导致危险或本仪器损坏。
c.接地电阻测试：功能选择开关旋到接地电阻2000Ω档（最大档），按“TEST”键 测试，LCD显示接地电阻值，若所测电阻值<200Ω，则将功能选择开关旋到接地电 阻200Ω档，LCD显示接地电阻值，若所测电阻值<20Ω，则将功能选择开关旋到接 地电阻20Ω档，LCD显示接地电阻值；当然可以按照其他的选档顺序进行测量，总 之一定要选择最佳的测量档位去测量才能使所测的值最准。
按“TEST”键时，按键上的状态指示灯会点亮，表示该仪器正处在测试状态中。
（注：当C端或E端测试线接触不良，辅助接地电阻或接地电阻过大(如20Ω档大于 约14KΩ时)，或是测试端开路状态，LCD都将显示“- - - -Ω”，此时要重新检 查测试线连接是否良好,土壤是否太干燥，辅助接地钉是否可靠接地。
）当被测接地电阻大于该档位的测试范围，与此同时20Ω档小于约14KΩ时或200Ω12档小于约26KΩ时或2000Ω档小于约78KΩ时，LCD都将显示“OL”（超量程）。
警告：若本仪器所用辅助接地钉弯曲或接触其他东西，会影响到读数，当连接测试线时，一定要先清洁辅助接地钉，若辅助接地钉阻值太大也会造成读数误差。
d.在开机状态下按键和功能选择开关无动作，约10分钟后本仪器会自动关机节省电源（接地电阻档测试状态除外）。
e.开启背光灯：当某些光线较暗的环境下进行测试时，需开启背光灯；此时轻按一下“Light/Load”键，背光功能被打开且LCD显示相应的灯符号，再轻按一下“Light/Load”键将取消背光功能。
f.数据保持功能：测试时轻按一下“Hold/Save”键，数据保持功能被打开，相应的测值被保持住且LCD显示相应的保持符号，再轻按一下“Hold/Save”键将取消保持功能。
g.存储功能：1.存储数据 长按“Hold/Save”键约2秒钟，存储功能被打开且存储了相应数据，再轻按一下“Hold/Save”键将存储第二数据，再轻按一下“Hold/Save”键 将存储第三数据…，想取消存储功能则再次长按“Hold/Save”键约2秒钟即可。
2.查看保存数据 长按“Light/Load”键约2秒钟,将调出地址号码为01保存的数据，再轻按一下“Light/Load”键调出地址号码为02保存的数据…直到第20组13数据，若想返回到前一地址查看所存的数据则按一下“Hold/ Save”键即可； （在此状态下“Hold/Save”键和“Light/Load”键（轻按）实际上可当上下键 用）退出此功能请再长按“Light/Load”键约2秒钟即可。
3.清除保存的数据先同时按住“Hold/Save”键和“Light/Load”键再开机，LCD显示“C L .”， 此时存储器里面的数据将被清除（20组数据存满或未存满都可清除）。
146.2 简易测量（用所配简易测试线测量）：这种方法是当辅助接地钉不方便使用时，可将一个外露的低接地电阻物体做一 个电极，如金属水槽、水管、供电线路公共地、建筑物接地端，都可以用2线 式方法（E和P&C端）。
接线如图3所示：图 315当采用此方法时，实际上P和C端子已经短接起来。
1617七、保养和维修7.1 保养7.1.1电池的更换及保养（请参照图4）出现低电压指示标志后，应及时更换电池，按下述方式更换：a.关闭仪器和取掉相关的测试线。
b.拧掉盖底1颗螺丝，然后打开电池仓盖。
c.请更换全部的六颗旧电池，放入新电池，注意电池的极性。
d.将电池更换好后，请装上电池仓盖，拧紧螺丝。
图 4当仪器长时间不使用时请将电池取出，以免电池漏液，腐蚀电池盒与极片。
7.1.2机壳的清洁酒精、稀释液等对机壳尤其是视窗有腐蚀作用，所以清洁机壳时用湿毛巾轻 轻擦拭即可。
7.1.3请一定避免仪器潮湿。
7.2 维修7.2.1如出现一下问题请与本公司市场部售后服务部或代理处联系:A.仪器器件损坏。
B.液晶显示不正常。
C.正常使用时，误差过大。
D.按键操作失灵或混乱。
7.2.2当有需要对仪器进行维修时，请将仪器交有资格的专业维修人员或指定的维 修部门维修。
18本说明书内容如有变更，恕不另行通知！1920。
