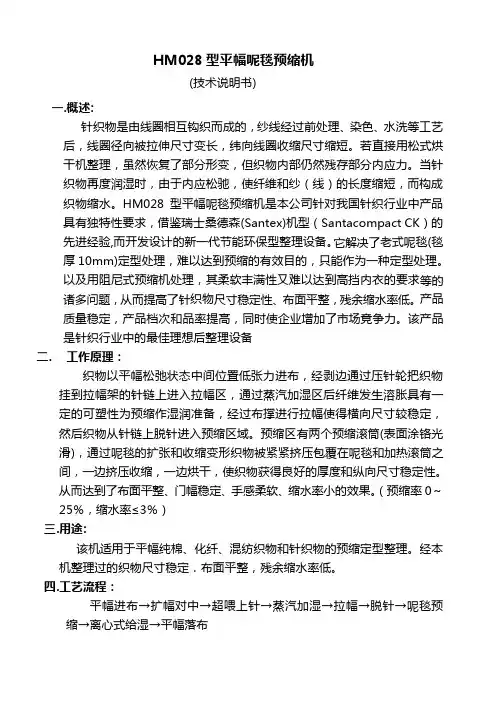

HM028型平幅呢毯预缩机

(技术说明书)

一.概述:

针织物是由线圈相互钩织而成的，纱线经过前处理、染色、水洗等工艺后，线圈径向被拉伸尺寸变长，纬向线圈收缩尺寸缩短。若直接用松式烘干机整理，虽然恢复了部分形变，但织物内部仍然残存部分内应力。当针织物再度润湿时，由于内应松驰，使纤维和纱（线）的长度缩短，而构成织物缩水。HM028型平幅呢毯预缩机是本公司针对我国针织行业中产品具有独特性要求，借鉴瑞士桑德森(Santex)机型（Santacompact CK）的先进经验,而开发设计的新一代节能环保型整理设备。它解决了老式呢毯(毯厚10mm)定型处理，难以达到预缩的有效目的，只能作为一种定型处理。以及用阻尼式预缩机处理，其柔软丰满性又难以达到高挡内衣的要求等的诸多问题，从而提高了针织物尺寸稳定性、布面平整，残余缩水率低。产品质量稳定，产品档次和品率提高，同时使企业增加了市场竟争力。该产品是针织行业中的最佳理想后整理设备

二.工作原理：

织物以平幅松弛状态中间位置低张力进布，经剥边通过压针轮把织物挂到拉幅架的针链上进入拉幅区，通过蒸汽加湿区后纤维发生溶胀具有一定的可塑性为预缩作湿润准备，经过布撑进行拉幅使得横向尺寸较稳定，然后织物从针链上脱针进入预缩区域。预缩区有两个预缩滚筒(表面涂铬光滑)，通过呢毯的扩张和收缩变形织物被紧紧挤压包覆在呢毯和加热滚筒之间，一边挤压收缩，一边烘干，使织物获得良好的厚度和纵向尺寸稳定性。

从而达到了布面平整、门幅稳定、手感柔软、缩水率小的效果。（预缩率0～25％，缩水率≤3％）

三.用途:

该机适用于平幅纯棉、化纤、混纺织物和针织物的预缩定型整理。经本机整理过的织物尺寸稳定．布面平整，残余缩水率低。

四.工艺流程：

平幅进布→扩幅对中→超喂上针→蒸汽加湿→拉幅→脱针→呢毯预缩→离心式给湿→平幅落布

五.主要规格和技术参数:

1.公称幅宽(W)：2200～2800mm

2.车别：左手车（面对进布而视）

3.机械车速：5～45米/分

4.烘筒加热：蒸汽（140℃）

5.进出布方式：平幅进布，平幅落布。

6.管路使用压力：（1）空气压力：0.5Mpa ，（2）蒸气压力：0.4Mpa

7.预缩率:0～25％，缩水率:≤3％

8.装机容量：45Kw（标准机型）

9.外形尺寸(长×宽x高)：16000×（W+1700）×3200mm

10.总重量：约6.5吨(标准机型)

六.机器主要结构特征：

1.扩幅对中装置，使织物平整中间进布，上针顺利，灵敏度和稳定性好。

2.采用红外探边自动调节装置，及时校正导轨，保证织物正常上针。

3.采用平板剥边器，上、下剥边板间隙可根据织物品种调节，保持织物始

终处于最佳剥边效果。

4.采用透风性良好的梳子形不锈钢标准型针板,可靠维修方便。

5.立式拉幅架材料为不锈钢，链条张力机构和机器两侧的滴加润滑油装置，

可靠方便

6.两组呢毯采用多边形结构，有利于织物收缩，同时增大了呢毯与织物的

接触面，减小了织物弯曲变形和延长使用寿命。

7.全机采用压力传感器导辊，可实现各传动机构同步，使织物在整个运行

过程中张力最小。

8.呢毯红外线探边，气动纠偏执行装置，确保呢毯处于正常位置运行状态。

9.蒸汽给湿装置采用给湿量自动控制，使织物面汽蒸充分均匀、松弛。并

在拉幅架上装有不锈钢防凝结水钢片。

10.出布配有离心式给湿装置，以便随时调整织物适合的克重。

11.电器控制: 触摸屏操作，PLC控制。多单元交流变频同步调速动。电器控

制系统稳定、可靠。各单元之间线速度稳态精度和动态精度比例关系不变，织物张力恒定(精度范围:±0.5％)。确保织物以最小的张力进入呢毯预缩区，达到最佳预缩效果。

七.主要外购件基本配置：

1．导布辊江苏泰州

2．调压阀、压力表上海仪表厂

3．不锈钢 SUS304

4．减速器常州减速器厂

5. 温控江苏无锡

6．轴承中外合资

7．扩幅对中装置江苏无锡

8．烘筒江苏泰州

9. 呢毯上海

10.不锈钢针板江苏无锡

八.用户自理件：

1.空压机。

2.水、电、蒸气、天然气、地下管路，各机内电线。

3.机外管路（水、气、风道）。

九.设备流程示意图:

HM028型平幅呢毯预缩机
