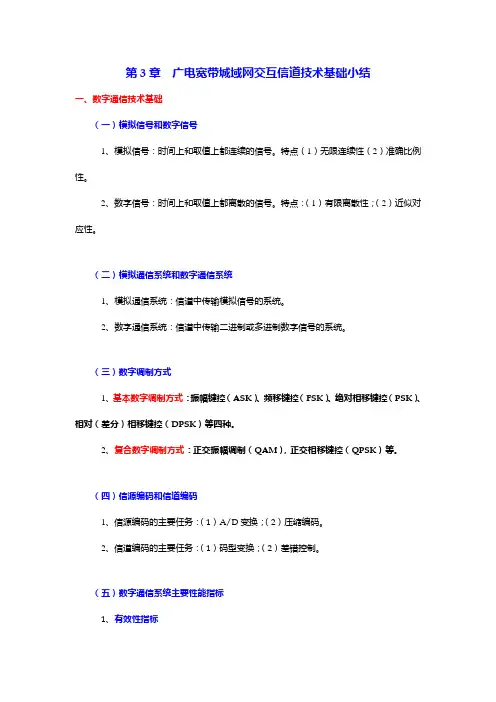

3章广电宽带城域网交互信道技术基础小结(陈柏年)

3章广电宽带城域网交互信道技术基础小结(陈柏年)

第3章广电宽带城域网交互信道技术基础小结一、数字通信技术基础(一)模拟信号和数字信号1、模拟信号:时间上和取值上都连续的信号。

特点(1)无限连续性(2)准确比例性。

2、数字信号:时间上和取值上都离散的信号。

特点:(1)有限离散性;(2)近似对应性。

(二)模拟通信系统和数字通信系统1、模拟通信系统:信道中传输模拟信号的系统。

2、数字通信系统:信道中传输二进制或多进制数字信号的系统。

(三)数字调制方式1、基本数字调制方式:振幅键控(ASK)、频移键控(FSK)、绝对相移键控(PSK)、相对(差分)相移键控(DPSK)等四种。

2、复合数字调制方式:正交振幅调制(QAM),正交相移键控(QPSK)等。

(四)信源编码和信道编码1、信源编码的主要任务:(1)A/D变换;(2)压缩编码。

2、信道编码的主要任务:(1)码型变换;(2)差错控制。

(五)数字通信系统主要性能指标1、有效性指标(1)码元传输速率:信道每秒钟内所传送的码元(或符号)的数目,单位为波特(Baud)或码元/秒,常用符号“Bd”表示。

(2)信息传输速率:信道每秒钟内所传送的比特数,由单位为比特/秒(bit/s或bps)。

(3)频带利用率:单位时间(秒)、单位频带宽度(Hz)上传输信息量(或码元)的多少。

单位为Bd/ Hz 或bps/ Hz。

2、可靠性指标(1)码元差错率:接收错误的码元数在传输总码元数中所占的比例。

(2)信息差错率:接收错误的信息量(比特数)在传输总信息量(比特数)中所占的比例。

(六)信道容量的概念1、信道容量:信道极限的传输能力,即在给定条件、给定通信路径或信道上的极限传送速度,常用最大速度来表示。

2、香农公式:C=Blog2(1+S/N)[bps]3、奈奎斯特准则:C=2Blog2M [bps]二、数字通信相关技术(一)模拟信号数字化有抽样、量化和编码三个过程。

(二)基带传输技术1、基带传输:编码处理后的数字信号(占据基本频谱的基带信号)不搬移信号频谱的传输方式。

1章广电宽带城域网概述小结(陈柏年)

1章广电宽带城域网概述小结(陈柏年)

第1章广电宽带城域网概述小结一、有线电视的定义用射频电缆、光缆、多路微波或及其组合来传输、分配和交换声音、图像及数据信号的电视系统。

广电网络的“三化”目标1、光缆化-光缆尽量向下延伸,做到最后一级光节点所带用户小于500户,地理范围小于1公里,光节点后放大器串接数不超过2级。

2、宽带化-本地网络的带宽做到750MHz或者862MHz。

3、双向化-本地网络具备双向传输的能力。

HFC:光纤同轴电缆混合网的英文缩写,是用光纤和射频同轴电缆的组合来传输、分配和交换声音、图像和数据信号的有线电视网络。

二、广电宽带城域网定义和五个要素广电宽带城域网:由广播、交互两个信道组成的用射频电缆、光缆、微波、数据电缆或及其组合来传输、分配和交换图像、声音及数据信号的城域宽带、多业务有线广播电视网络。

五个要素:1、信道构成-具有广播和交互两个信道,分别用于完成广播式和交互式业务;2、物理介质-可采用射频电缆、光缆、微波、数据电缆或及其组合多种传输介质;3、作业任务-对广播式和交互式业务信号进行传输、分配和交换三种作业;4、处理对象-图像、声音及数据三种信号;5、功能特点-覆盖整个城域范围,具有宽带通信网的特性,可开展多种业务。

三、广电宽带城域网交互信道骨干网和接入网定义城域骨干网:有线电视城域网交互信道中由主中心和多个分中心组成的完成核心层加汇聚层功能构件的集合。

城域接入网:有线电视城域网交互信道中从分中心至用户数据终端之间完成接入层功能构件的集合。

四、广电宽带城域网的结构(一)广播信道1、前端:一个总前端和若干个分前端2、干线:一级和二级光链路干线(1)一级光链路:总前端和分前端之间的光纤链路。

(2)二级光链路:分前端和光节点之间的光纤链路。

3、分配网:同轴电缆分配网(1)光节点到用户分配放大器之间由延长放大器组成的同轴电缆传输线路。

(2)用户分配放大器在楼栋之间的电缆无源分配线路。

(3)楼栋内部用户之间的电缆无源分配线路。

广播电视传输业的网络接入技术

广播电视传输业的网络接入技术

广播电视传输业的网络接入技术在数字化时代的今天,广播电视行业正面临着诸多新的挑战和机遇。

传统的广播电视信号传输方式正逐渐被数字化的网络接入技术取代。

网络接入技术不仅可以提供更高质量、更丰富多样的内容,还可以实现更便捷的传输和交互方式。

本文将对广播电视传输业的网络接入技术进行探讨。

一、Fibre Channel over Ethernet(FCoE)技术FCoE技术是一种通过以太网传输纤维通道(Fibre Channel)数据的技术。

它通过在以太网协议之上封装Fibre Channel协议,实现广播电视信号的传输。

FCoE技术将广播电视信号数字化后,通过以太网线缆传输,使信号传输更加高效稳定,有效解决了传统广播电视信号受距离限制、传输质量不稳定等问题。

同时,FCoE技术还支持对广播电视信号进行高速传输和实时传输,能够满足广播电视行业对实时性和高清晰度的要求。

二、IPTV技术IPTV(Internet Protocol Television)技术是基于IP网络的广播电视传输技术。

通过将广播电视信号转换成IP数据包,再通过互联网进行传输,用户可以通过宽带网络接入电视信号。

IPTV技术不仅可以提供传统广播电视节目,还可以通过互联网实现点播、时移、回看等更多功能。

此外,IPTV技术还支持对广告、互动应用等进行优化和定制,为广告商和用户带来更多商机和便利。

三、OTT技术OTT(Over-The-Top)技术是指通过互联网传输视频内容的技术。

OTT技术独立于传统的广播电视传输网络,用户可以通过互联网直接接入OTT提供的广播电视内容。

OTT技术具有无需额外硬件设备、全网覆盖、灵活自由等特点,能够实现传输方式与传统广播电视完全不同的视频内容接入。

OTT技术的出现,为广播电视行业带来了新的发展机遇,也对传统的广播电视传输网络提出了挑战。

四、移动接入技术随着移动终端设备的普及,广播电视行业的网络接入技术也面临着向移动设备的拓展。

《接入网技术》知识点总结

《接入网技术》知识点总结

第一章谁提出接入网的概念:国际电信联盟电信标准化部关于接入网的框架建议(G902)和我国的接入网体制规定,描述了接入网功能结构、接入类型、业务节点及网络管理接口等相关内容,接入网有了一个较为公认的认定。

公用电信网:长途网、接入网、中继网接入网的定义:接入网(AN)是由业务节点接口和相关用户网络接口之间的一系列传送实体(诸如线路设施和传输设施)组成的,它是一个为传送电信业务提供所需承载能力的实施系统。

接入网可以经由Q3接口经行配置和管理。

3个接口界定:网络侧由SNI与业务节点相连,用户侧经由UNI与用户相连,管理方面则经Q3接口与电信管理网相连。

业务节点接口(SN)是提供业务的实体/业务节点接口(SNI)是接入网(AN)和业务节点(SN)直接的接口/用户网络接口(UNI)是用户和网络之间的接口。

参考模型:ITU-T建议G803的分层模型(电路层CL、传输通道层TP和传输介质层TM,TM 可划分为段层和物理介质层)模型体现接入网的重要特性:1.接入网对于所接入的业务提供承载能力,实现业务的透明传送。

2.接入网对用户信令是透明的,除了一些用户信令格式转换外,信令和业务处理的功能依然在业务节点中。

3.接入网的引入不应限制现有的各种接入类型和业务,接入网应通过有限个标准化的接口与业务节点相连。

4.接入网有独立于业务节点的网络管理系统,该网管系统通过标准化接口连接电信管理网TMN。

TMN实施对接入网的操作、维护和管理。

接入网主要功能:用户端功能、业务端功能、核心功能、传送功能、AN系统管理功能。

用户端功能UPF主要作用是将特定的UNI要求与核心功能和管理功能相适配。

业务端功能SPF主要作用是将特定SNI规定的要求与公用承载通路相适配,以便于核心功能处理;也负责选择有关的信息,以便在AN系统管理功能中进行处理。

核心功能CF处于UPF和SPF之间,其主要作用是负责将个别用户端口承载童虎或业务端口承载通路的要求,与公用传送承载通路相适配,还包括为了通过AN传送所需要的协议适配和复用所进行的协议承载通路处理。

重庆市北碚区广电宽带网传输通道测试分析总结

重庆市北碚区广电宽带网传输通道测试分析总结

重庆市北碚区广电宽带网传输通道测试分析总结..................................................................................................................一、网络基本情况根据重庆市北碚区广电网络公司的提议,于2001年11月9日,成都康特公司和四川省广电局对北碚宽带网络的HFC上行传输通道作了一次具有重大意义的测试活动。

参加人员由张郾初(四川省广电局原总工)、龙永庆、余波、唐春等及十余名工程测试人员组成,北碚广电局的领导和工程师也参加了测试的全部过程。

北碚有线电视网是1989年建立,历经10年的使用,线路老化早已不能适应当前各种传输业务的开展。

所以于2001年3月以后,由重庆广电网络公司北碚分公司重新建设,城区有线电视用户约6万户,网络结构为光纤同轴电缆混合网(简称HFC网),按双向传输要求进行设计、施工建设。

由于缺乏双向HFC网络建设的经验和标准及规范,北碚网络分公司在成都康特电子高新科技公司的支持下,由成都康特公司提供技术支持和全套关键器材(除光、铜、钢三缆之外),全部按规范化的工作程序进行建设,即:完整规划、规范设计、按图施工。

杜绝了过去有线电视行业的"无设计图纸条件的施工,一切问题依赖人工调试"的现象。

网络建设在标准化、科学化以及网络传输性能方面处于领先的水平,其具体表现为在基本电视业务传输的前提条件下,网络覆盖范围内的任何用户都可以通过HFC网"一线通",进行符合DOCSIS标准的数据传输。

最突出的是"上行通道无需调试"的实践,是国内外都史无前例的突破,标志着HFC网络进入商业意义的"三网合一"、"一网多功能"的真正实现。

二、网络技术方案HFC网络的"一网多功能"要实现商业化运营,在建设问题上,必须解决"汇集干扰"、"汇集均衡"、"网络共用通道安全"三大技术难题。

4章广电宽带城域网骨干网技术最新归纳(陈柏年)

4章广电宽带城域网骨干网技术最新归纳(陈柏年)

广电宽带城域网交互信道骨干网技术最新归纳一、概述1、交互信道骨干网的主流技术从实际应用情况和可行性来看,主流技术是GE(Gigabit Ethernet)技术、IP over ATM(集成模型)技术、POS(Packet over SDH)技术、MPLS(Multi-Protocol Label Switch)技术、MSTP(Multi-Service Transport Platform)技术和IP over WDM技术。

2 、城域交互信道骨干网建设要点(1)以POS(Packet over SDH)技术作为上下传输和互连接口。

(2)优先考虑采用千兆以太网GE技术。

也可采用IP over A TM(集成)、MSTP和IP over WDM技术。

尽量不选DPT技术。

(3)MSTP和“一机双平面”是A TM和IP一体化的交换平台,在一定程度上可以减小技术选择的风险。

二、ATM技术(一)A TM基本概念1、ATM定义:“以信元为信息传输、复接和交换的基本单位的转送方式”。

“异步”时分复用:来自同一信源的信元之间没有固定时间关系(信元动态占据信道),识别信道依靠信元中信头的“标记”。

2、ATM信元组成:信元长度:53个字节。

信头(header):前面5个字节,传输通路信息、控制信息等。

分UNI和NNI两种。

信息域(information field)或净荷:后面的48个字节,传输业务信息。

、ATM分层参考模型4、ATM业务类别(1)A类:恒定比特率(CBR)业务。

(2)B类:可变比特率(VBR)业务。

(3)C类:可用比特率(ABR)业务。

(4)D类:未定比特率(UBR)业务。

业务划分的三个参数:(1)源和目的之间的定时要求,(2)比特率要求,(3)连接方式。

5、ATM三个重要概念(1)ATM层传输通道:由各种不同的虚通道VP组成的整个传输通道。

(2)虚通道VP :ATM网络中一捆有相同端点的虚通路连接VCC所组成的传输通道(一组相同端点VC之集合)。

有线电视宽带城域网网络设计与接入分析

有线电视宽带城域网网络设计与接入分析

有线电视宽带城域网网络设计与接入分析随着我国经济社会飞速发展和网络信息技术的不断进步,人们对网络服务的要求越来越高,有线电视宽带城域网网络设计与接入作为城市信息化建设的重要组成部分,受到了更多的关注。

网络设计与接入应当遵循相关的原则,并且通过科学合理的方法建立完善建设体系。

在此基础上,应当通过优化网络设计与接入方案,合理运用以太网接入,不断引进先进的网络建设技术等方式,加快有线电视宽带城域网网络设计与接入的发展。

标签:有线电视宽带;城域网;网络设计;网络接入一、引言随着我国经济社会不断进步,有线电视行业得到了良好的发展,广泛应用于人们日常生活工作中,并且朝着更加智能化、现代化的方向发展。

有线电视宽带城域网网络是城市信息化建设的重点组成部分,也是新时期有线电视的主要发展方向,目的在于提高现代城市化建设在智能化、交互性等方面的能力,同时推动数据业务市场的进一步发展,对城市化建设有非常重要的意义。

所以应当对目前的有线电视网络平台进行适当地改进和完善,开展新的网络信息服务,建设科学合理的数据处理平台,提高网络服务水平,从而推动有线电视网络平台的发展,促进我国城市化建设的进一步发展。

二、有线电视宽带城域网网络接入与设计内容1.有线电视宽带城域网网络接入与设计原则有线电视宽带城域网网络接入與设计应当遵循相应的规章制度,根据用户需求和网络建设实际情况进行科学合理的网络设计。

首先,有点电视宽带城域网网络建设应当将具备较为完善的管理体系,对网络建设进行高效且可靠性较高的扩展,同时网络建设平台应当提高其透明性,将负责的网络工作进行适当的简化,使网络建设工作人员和用户都能掌握一定的有线电视城域网网络建设信息,从而加强对网络平台的控制能力,其次,随着我国城市化建设的不断进步,应当充分利用有线电视的特点和设施设备的实际情况,对现有的服务项目和服务水平进行改善,在对用户需求和网络信息技术发展情况有充分了解的基础上,制定可行性较高的目标,并且大胆创新,开设新的服务项目和网络设计与接入方案,同时应当充分了解相应的市场状况,实现循序渐进的稳步发展。

宽带接入工程施工总结

宽带接入工程施工总结

宽带接入工程施工总结随着信息技术的不断发展,宽带接入工程已成为现代通信建设的重要组成部分。

本文将对宽带接入工程施工过程进行总结,以期为今后类似工程提供借鉴和参考。

一、工程概况本工程为某地区宽带接入网工程施工,主要包括住宅小区、商务楼宇、工业园区、商业区和公共场所等宽带接入基础设施的建设施工。

施工内容包括光缆、分纤设备、分光器、接入管道、五类线及皮线光缆等设备的安装、施工、布放、调测、整改拆除、改造、扩容及搬迁等工作。

二、施工准备在施工前,项目团队进行了充分的准备工作。

首先,与建设单位、设计单位进行沟通,了解工程的具体要求和技术标准。

其次,组织施工人员参加技术培训,提高施工技能。

同时,对施工所需设备、材料进行采购,并确保质量合格。

此外,制定详细的施工计划,明确施工进度和质量要求。

三、施工过程1. 光缆敷设光缆敷设是宽带接入工程的关键环节。

在施工过程中,要确保光缆的质量和敷设工艺。

项目团队严格按照设计图纸和施工规范进行操作,采用合理的敷设方法,避免光缆受损。

同时,加强对光缆接头的管理和维护,确保光缆网络的稳定性和可靠性。

2. 设备安装设备安装是工程顺利进行的重要保障。

项目团队在设备安装过程中,严格遵循设备厂家提供的安装指导和要求,确保设备安装牢固、接线正确。

同时,对设备进行调试,确保设备性能达到预期效果。

3. 系统调试系统调试是工程验收的关键环节。

项目团队在系统调试过程中,严格按照技术标准进行测试,及时发现并解决问题。

通过反复调试,确保系统稳定运行,满足用户需求。

4. 工程验收工程验收是施工过程的最后一环。

项目团队积极配合建设单位、设计单位、监理单位进行验收,认真听取各方意见,及时整改存在的问题。

在验收合格后,向建设单位提交工程资料,确保工程顺利交付。

四、施工体会1. 强化沟通协调。

在施工过程中,加强与建设单位、设计单位、监理单位的沟通与协调,确保工程顺利进行。

2. 严格把控质量。

从施工准备到施工过程,都要严格把控质量,确保工程质量符合标准要求。

6章广电宽带城域网业务实现技术小结(陈柏年)

6章广电宽带城域网业务实现技术小结(陈柏年)

第6章广电宽带城域网业务实现技术小结一、城域专网技术(一)概述1、虚拟专网VPN:利用公用网络的部分资源构筑不受地域限制的专用数据传输通道,形成逻辑上的专用网络。

简言之,公网上的专用逻辑私网。

2、IETF对基于IP的VPN定义:使用IP机制仿真出的一个专用广域网。

(二)VPN隧道机制1、隧道(Tunnel):利用隧道协议在公用网上建立的一条数据传输通道。

2、隧道实质:利用一种协议来传输另外一种协议的封装技术,即利用一种网络传输协议,将其他协议产生的数据报文封装在它自己的报文中,在网络中传输。

3、隧道协议(1)第二层:采用双层封装机制。

(2)第三层:采用直接封装机制,依靠三层协议传输。

(3)第二/三层:多协议标记交换虚拟专网(MPLS-VPN)。

4、隧道技术的三种协议:承载协议、隧道协议和乘客协议。

承载协议把隧道协议当做自己的数据来传输,隧道协议把乘客协议当做自己的数据来传输。

(三)MPLS-VPN1、MPLS的5个关键技术(1)边缘标记路由器(LER):进行初始数据包处理、分类,并加上标记。

(2)标记交换路由器(LSR):交换加上标记的数据包。

(3)标记分发协议(LDP):在设备之间提供通信与路由选择协议,建立标记交换通道。

(4)标记交换通道(LSP):由两个端点之间分配的所有标记定义的动态或静态通道。

(5)标记(Label):用于标识转发数据包的报头。

2、MPLS-VPN的分类(1)第二层的MPLS-VPN。

(2)第三层的MPLS-VPN。

3、MPLS-VPN的结构(三类节点)(1)P路由器:运营商(Provider)网络主干路由器,也就是MPLS网络中的标记交换路由器(LSR)。

(2)PE路由器:运营商网络边缘(Provider Edge)路由器,也就是MPLS网络中的边缘交换路由器(LER)。

(3)用户侧设备CE(Customer Equipment):为用户提供到PE路由器的连接。

(四)虚拟路由器VPN虚拟路由器VPN的结构中三类节点:(1)运营商网络路由器(P):负责IP层的数据转发。

有线电视宽带的接入网技术论文(共5篇)

有线电视宽带的接入网技术论文(共5篇)

有线电视宽带的接入网技术论文(共5篇)第一篇:有线电视宽带的接入网技术论文1我国有线电视行业的发展现状我国的有线电视行业起步比其他国家晚,1958年进行试播的北京电视台是中国有线电视起步的重要标志,20世纪70年代初才真正实现了电视节目通过微波线路的传播,发展时间较短使我国在有线电视行业经验不足,主要通过模仿与借鉴的方式对发展过程中的缺陷进行弥补,尚未形成一套属于自己的完善体系,无论是在电视节目采集、编辑和播出以及有线电视信号传输、覆盖和接收等各方面都存在一定的问题,以传统有线电视信号的传输、覆盖和接收为例,由于我国幅员辽阔、人口众多,使有线电视信号频率资源紧张,许多相对偏远的地区较难通过微波、卫星和光纤等途径接收到信号;且传统有线电视信号的接收情况很容易受到外界环境干扰,建筑物等的遮挡都容易对信号传输产生不良影响。

此外,由于我国地形情况复杂,山地、高原等复杂地形都给信号基站和天线的架设增加了难度,对有线电视信号的传输过程造成了极大影响。

2宽带接入网技术在有线电视行业的优势2.1运用有线电视宽带接入网技术提高信号传输速度有线电视宽带接入网技术将网络信号作为信息传播的载体,以宽带网络作为途径进行信号传输工作,相关从业者通过用宽带技术取代原有的卫星和管线信号传输模式,保证信号传输速度,让有线电视用户在享受电视上网的同时,保证其对网络速度的需求。

通过宽带网络与有线电视的结合,有线电视用户不需要通过繁杂的身份验证对有线电视与网络进行连接,只需要对计算机进行宽带连接就可以保证电视信号传输,极大节约了用户的时间。

2.2运用宽带接入网技术降低用户费用在将宽带接入网技术与有线电视进行结合后,电视信号的传输不再需要传统的信号基站以及繁杂的天线和光缆的架设,仅仅通过有线电视端口与宽带网络之间的连接就可以实现有线电视信号接收,这种宽带网络作为信息传输载体的方式尽可能地为有线电视行业从业者节省了成本开支,自然降低了有线电视用户需要缴纳的费用,给用户带来了极大便利。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第5章 广电宽带城域网交互信道接入网技术小结一、宽带接入技术概述1、 宽带接入:速率超过1Mbps 的接入。

2、 主流并且比较成熟的接入技术:Cable 接入、以太网接 入、xDSL 接入、光纤接入和无线宽带接入等。

3、 有线电视网络逻辑结构图3、目前有线电视双向网主要接入技术(1) HFC 接入,也即 CMTS+ Cable Modem 接入, (2) EPON+LAN ,(3) EPON +EOC ( C- DOCSIS 、 HINOC 、 C- Home plug AV ),(4) FTTH 等。

4、面向NGB 的三种接入网技术方案 (1)适用于家庭用户的PON+缆桥技术方案单向HFC 网有线电视双向网总丽端总前端IP 网貉核心備由*交换、传输 分前端 分前端光节点 光节点 用户电缆分配网 用户分酊网广播STB广播STBCMTS双向光站CPE 设备型端设备回传电缆网络(2)适合企业数据用户的PON以太交换机技术方案(3)适合于未来发展的PON光纤到桌面技术方案5、NGB接入网的三个最新标准(1)HINOC ( High performance Network Over Coax )(2)C-DOCSIS ( China —Data-over-Cable Service Interface Specification )(3)C-Homeplug AV (China —Homeplug AV )、HFC宽带接入技术(一)双向HFC的实际组网图1、Cable Modem 系统的主要功能:实现前端和用户端之间符合IP协议的数据包的透明传输。

2、C MTS的三个主要功能:(1)直接与相关的服务器连接;并可通过网络与远端服务器相连。

(2)通过HFC网与用户的CM连接。

(3)给每个CM授权,分配带宽,解决信道竞争,并根据不同需求提供不同的服务质量。

3、CM的三个主要功能:(1)通过HFC网与前端CMTS 连接。

(2)接受CMTS授权,并根据CMTS传来的参数,实现对自身的配置。

(3)在用户侧可与用户设备(CPE)连接,包括用户计算机,HUB或局域网;部分地完成网桥,路由器,网卡和集线器功能。

(二)HFC双向改造1、上行光链路设计原则(1)光链路参考增益准则:选择一个最长的回传光链路作为参考光链路”,以它的光链路增益或损耗为基准,将其他所有的光链路增益或损耗调整到与参考光链路相同。

(2)合适的光端输入等级:回传光发射机激光器的输出光功率一般为-3~+3dBm 光接收机的接收功率为-16〜OdBm。

(3)前端长短链路混合准则:将长、短不一的4〜6路上行光链路回传接收机在前端混合,在混合时,长的链路应该和短的链路搭配,使所有信号的载噪比都在一个合适的范围。

(4)每Hz固定功率法:首先将总的可用功率以1Hz增量划分,然后以每种业务占有的带宽为依据,将每Hz的功率指派到每个业务信道上。

2、同轴电缆部分设计要求(1)回传最大无源路径电损耗控制在32dB以内:从最差的用户至最近的放大器站点回传电损耗控制在32dB以下。

(2)回传最大的电平差控制在8dB以内:尽力减少无源分配网中用户的电平差,回传最大的电平差不能超过8dB。

(3)每个放大器之间都按单位增益法”设计:在两个回传放大器单位增益设定点之间一段电缆链路上,放大器增益”和电缆衰减”应当相等,保证回传系统的电平一致性。

3、HFC回传设计六大准则(1)光链路0dB准则(光链路单位增益准则)(2)每Hz固定功率法准则(3)射频线路OdB准则(RF单位增益准则一同轴线路单位增益准则)(4)前端混合准则(高低信号混合准则)(5)适当RF运行电平准则(32dB准则)一从最差用户到最近放大器损耗在30〜32dB以下。

(6)用户电平差异准则(8dB准则)一用户之间的电平差在6〜8dB以内。

单位增益准则:每个站点的增益精确补偿站点之间和站点内部的损耗,相邻站点的净增益为零dB。

(三)双向HFC网基本特性1、双向HFC网频率规划2、下行通道的特性主要技术参数应达到GY/T 106 - 1999有线电视广播系统技术规范》中表1的规定。

3、上行通道的特性必须满足GY/T 180-2001 《HFC网络上行传输物理通道技术规范》的要求。

经纠错后数字传输误码率(BER)应达到:一级光节点BER W 10,二级光节点BER W 10,用户终端点BER W 10。

4、数字信号调制方式上行通道信号调制方式:QPSK和16QAM方式,下行通道信号调制方式:64QAM和256QAM。

(四)CM接入技术标准—DOCSIS标准1、DOCSIS :电缆数据业务接口规范,在Cable上传输数据的接口协议。

2、DOCSIS 四个版本:DOCSIS 1.0、DOCSIS 1.1、DOCSIS 2.0 和DOCSIS 3.0。

3、DOCSIS 3.0主要特点:(1)信道捆绑(Channel Bonding):下行速率可以达到200Mbps以上,上行速率可以达到120Mbps以上。

(2)上下行频率物理范围有所扩展:下行频率从750MHz 可扩展到1GHz,上行频率范围从5-65 MHz可扩展为5-85 MHz。

(3)兼容性:3.0网络同样可以向下兼容使用 2.0,1.1,1.0的Cable Modem ,3.0的Cable Modem 也可以在非3.0的网络环境中使用。

(4)其它改进:增强安全保障,支持IPv6,增强的IP组播,管理扩展。

2、DOCSIS制定的具体标准:在数据链路层:(1)链路安全子层(Link Security基线加密标准BPI)°( 2) MAC ( DOCSIS MAC 子层 (DOCSIS MAC)标准。

在物理层:(1)下行传输汇聚子层 (TC),( 2)物理媒体子层(PMD )。

3、DOCSIS的三类接口(1)CMTS —NSI接口 :前端CMTS与数据网络边界之间的接口。

CMCI接口:CM与用户侧设备 (CPE)之间的接口。

(2 ) DOCS —OSSI接口 : CMTS 与操作支持系统 (OSS)间的接口。

(3)有线电视网络各系统间的射频接口 :包括CMTS与HFC 网络间的上下行射频接口,HFC网络与CM间的射频接口,安全及接入控制系统接口。

4、相关概念(1)测距”:一种保证CM获得正确的定时偏移、动态调节CM的传输与正确的微时隙边界对齐的机制。

测距补偿因为CMTS与CM之间的距离不同而引起的传输时延差异,使所有CM感觉到与CMTS的逻辑距离相等。

(2)大环负反馈电路 (长环路AGC) : CMTS和CM 之间构成的动态AGC大环路。

CMTS将定时偏移和功率电平调整、频率偏移调整等信息发送到CM , CM据此信息进行正确调整。

(3) 上行带宽分配映射 MAP :由CMTS 发出的可变长度 的MAC 管理信息,用来定义上行通道每个时间单位 (可能是多 个时隙)的使用参数和用途。

(4) 上行信道描述符UCD :由CMTS 定期发出描述上行信 道特性的信息。

(五) HFC 光链路组网方式。

1、 共享回传组网方式 2、 独立回传组网方式 (六) 实用方案光纤到小区、电缆调制入户(FTTC+CMTS )1、组网说明:分前端部署机房反向光接收机、搭建反向射 频混合线路;增加光节点和放大器的反向模块;开通光节点至机房的1310nm 反向光链路,在所有覆盖用户门头增加高通滤 波器;配置机房CMTS 设备,完成系统开通。

网络拓扑结构为环-星”型,光站输出带一级电放大器或直接覆盖用户 ,电缆网 络采取 双向传输、集中接入”的原则设计。

光站和放大器(可 选)均需要I iJitiM-i d A—®-“W “”;比「叩姑;* 1 ■ 11 1 1 1 1 «1 1 | |«rfr1 |配 1 1| 11 1彳鷲孟咻心Mt 加槿好M 也也心JIIF1光隹收机iT 冋发ThVO»L.EI\1 EH^Ll巧列数字环 网堵M 件is 也;冋带射频S-瓦►-!电夏玄■ 应5配置回传模块。

光节点覆盖用户数范围为500户以内。

2、各部分结构分别描述如下:(1)分前端部署汇聚交换机和CMTS头端等设备,提供双向数据业务信号。

(2)分前端至小区接入线路占用2芯双向光纤。

(3)小区接入点放置光站,实现正向和回传的1310nm波长光信号进行光电和电光转换。

(4)楼栋接入点放置楼栋设备箱,箱内可配置电放大器。

(5)用户信息终端:部署数字机顶盒接收广播式或交互式数字电视信号,并可通过Cable Modem向用户提供数据业务。

三、以太网接入技术(一)以太网接入网1、国际标准:IEEE802.3ah—2004 ,也叫第一公里以太网EFM (只支持全双工链路)。

信息产业部行业标准:〈接入网技术要求一基于以太网技术的宽带接入网》2、物理层的两个发展(1 )传输速率提高:10Mbps 二100Mbps 二1Gbps二10Gbps(2)传输介质改变:基带同轴电缆=双绞线=光纤3、交换以太网(Switched Ethernet ):以数据链路层的帧为数据交换单位,以以太网交换机为基础构成的网络。

它从根本上解决了共享以太网所带来的问题。

4、IP Over Ethernet 协议模型:IP二MAC= PHY5、以太网远端馈电标准:IEEE 802.3af-2003(二)网络结构1、局侧设备的功能:(1)负责汇聚(透传或代理)用户侧设备的流量。

(2)具有对接入用户的管理控制功能。

2、用户侧设备功能:完成链路层帧的复用与解复用。

(三)宽带接入认证1、3A接入控制:①认证(Authentication ):验证用户的身份与可使用的网络服务②授权(Authorization ):依据认证结果开放网络服务给用户③计帐(Accounting ):记录用户对各种网络服务的用量,并提供给计费系统2、宽带接入认证主要方式:有三种认证方式:①PPPoE认证,②WEB认证,③802.1X 认证。

(三)以太网接入组网方案1、三层交换机接入组网方案。

2、B RAS接入组网方案。

3、802.1X接入组网方案。

四、光接入网技术(一)ITU-T定义的光接入网(OAN )1、接入网:在业务节点接口(SNI)和与其关联的每一个用户网络接口(UNI)之间由提供电信业务的传送实体组成的系统。

有三类接口:(1)SNI。

(2)UNI。

(3)Q3。

2、光接入网OAN (Optical Access Network):接入网中部分或全部使用光纤作为传输介质,并利用光波作为光载波传送信号的接入网。

3、ITU-T定义的光接入网组成结构图I IIV参考点T参考点SNI UNI(1)光线路终端OLT(Optical Line Termination ):提供网络侧与本地交换机之间的接口并经一个或多个ODN与用户侧的ONU通信。

相关文档
最新文档
