酸性水汽提的基本原理ppt课件
汽提法酸性水处理技术的发展
汽提法酸性水处理技术的发展摘要：炼油厂酸性水来自常减压、催化裂化、焦化和油品加氢过程，含有硫化氢、氨、油、酚、氰、悬浮物等污染物，早期采用的汽提处理方法大多为常压汽提法，目前以单塔加压侧线抽出汽提工艺和双塔加压汽提工艺为主，本文详细介绍了汽提工艺原理和这两种工艺，随着酸性水处理技术的不断研究和发展，将有更多的酸性水处理技术供选择。
关键词：酸性水；汽提法；工艺原理；单塔加压侧线抽出；双塔加压引言炼油厂加工含硫原油时，经过一次、二次加工装置都要产生并排出酸性水，这些酸性水不仅含有较多的硫化物和氨氮，同时，含有酚、氰化物和油份等污染物，不能直接排至污水处理场，必须经过处理，才能保证污水处理场的正常运转及符合排出厂外污水的标准。
然而，制约处理工艺的选择和污水处理场的占地面积、投资及操作费用的关键因素是酸性水量，因此，要保证环保效益和经济效益同步，就需要根据实际情况选择合适的酸性水处理技术。
1 酸性水的来源及性质一般来说，炼油厂酸性水是指炼油厂常减压、催化裂化、焦化、加氢裂解等加工装置中塔顶油水分离器、富气水洗、液态烃水洗、液态烃储罐脱水以及叠合汽油水洗等单元的排水,这部分污水的排水量比较小，一般占全厂污水的10% ~ 20%左右,但污水中的硫化物和氨氮浓度较高，一般约占全厂污水中硫含量的90%以上，因而也叫含硫污水。
表1 列出了一些酸性水排放性状。
表1 不同原油、不同加工装置酸性水排放性状[1-3] (mg/L)由表1 可知，酸性水中硫化物和氨浓度随原油种类和加工装置不同而变化。
总体来说，原油中含硫含氮量越高，酸性水中硫化物和氨浓度越高；按加工装置来分，酸性水中硫化物和氨浓度从高到低大致为：加氢裂化、加氢精制> 焦化、催化裂化> 常、减压酸性水经汽提装置处理后的水称净化水。
国内炼油厂污水处理场一般对净化水的质量要求为硫化氢和氨分别不大于50mg/L和100mg/L [4]。
因此，催化裂化、延迟焦化和加氢装置（甚至有的常减压蒸馏装置）的含硫污水,都必须经过处理才能排至污水处理场。

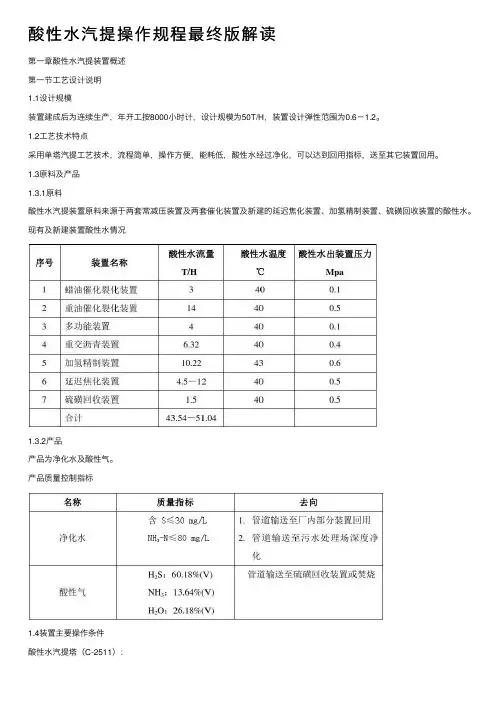

酸性水汽提操作规程最终版讲解
第一章酸性水汽提装置概述第一节工艺设计说明1.1设计规模装置建成后为连续生产，年开工按8000小时计，设计规模为50T/H，装置设计弹性范围为0.6－1.2。
1.2工艺技术特点采用单塔汽提工艺技术，流程简单，操作方便，能耗低，酸性水经过净化，可以达到回用指标，送至其它装置回用。
1.3原料及产品1.3.1原料酸性水汽提装置原料来源于两套常减压装置及两套催化装置及新建的延迟焦化装置、加氢精制装置、硫磺回收装置的酸性水。
现有及新建装置酸性水情况1.3.2产品产品为净化水及酸性气。
产品质量控制指标1.4装置主要操作条件酸性水汽提塔（C-2511）：1.5装置物料平衡1.6.1装置给水水量1.6.2装置排水水量1.6.3蒸汽耗量及回收冷凝水量1.6.4净化空气耗量1.6.6装置能耗及能耗指标全年能耗：22492.8×104MJ全年酸性水处理量：40×104T单位计算能耗：562.32 MJ/T酸性水1.6.7汽提装置主要生产控制分析项目表第二节酸性水汽提工艺原理及流程简述2.1 工艺原理在炼油厂一、二次加工过程中，原料中的含硫、含氮化合物由于受热分解，生成一定的氨和硫化氢及其它物质，污染油品并产生含硫含氮污水，直接排放将会造成严重污染，因此需对此污水进行处理，并回收硫和氨。
含硫含氮污水在进入污水处理场之前，需对其中的硫和氮化物含量严格控制，否则将对污水处理场的微生物系统造成冲击，使污水场处理水排放不达标，造成环境污染，影响企业的经济效益和社会效益。
因此含硫含氮污水需经汽提处理，使污水中的NH3-N < 80ppm，硫化氢< 30ppm才能进入污水场进行下一步的处理。
酸性水汽提装置就是利用酸性水中的H2S、CO2、NH3、H2O的相对挥发度不同，用蒸汽作为热源，把挥发性的H2S、CO2、NH3从污水中汽提出去，从而将污水净化，并分离提取氨和硫化氢的一种装置。
2.2工艺流程简述各装置酸性水混合后进入酸性水汽提装置的原料水脱气罐（D-2511）,脱出溶于酸性水的轻烃组份至低压瓦斯管网。

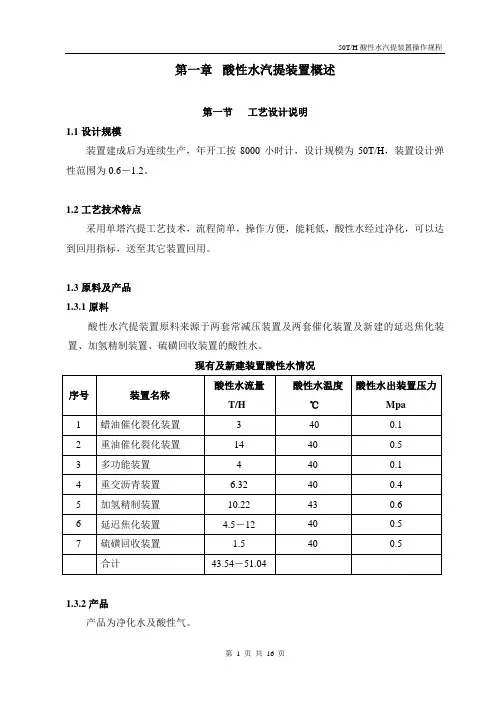

酸性水汽提操作规程最终版解读
