近年来，多次发生由于发电机变压器组高压侧断路器一相拉不开，高压侧单相电流通过变压器耦合使发电机非全相运行，在发电机回路产生较大的负序电流，造成发电机转子严重烧坏的事故。
为此，不管发电厂电气主接线采用哪种形式，也不管发电机变压器组高压断路器采用哪种类型，根据DL400-91《继电保护和安全自动装置技术规程》的要求，按照发电机变压器组保护双重化和近后备保护配置原则，在大型单元机组发电机变压器组保护中均配置了失灵保护。
当发电机变压器组高压侧断路器非全相运行时，失灵保护动作，跳开母联(或分段)断路器及发电机变压器组高压侧断路器所连接母线上的所有元件或与之相关的元件，保护发电机的安全。
1发电机变压器组失灵保护存在的问题1.1失灵保护的复合电压闭锁问题早期的失灵保护装置回路没有复合电压闭锁，失灵保护经常误动。
后经改造，在失灵保护回路加装了复合电压闭锁，但是随着机组单机容量的增大，负序电流对发电机转子的危害加剧，要求在发电机变压器组高压侧断路器非全相运行时，尽快解除复合电压闭锁，并且解除发电机变压器组失灵保护复合电压闭锁的逻辑关系要求。
发电机变压器组高压断路器失灵保护分析示范文本_1
发电机变压器组高压断路器失灵保护分析示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月发电机变压器组高压断路器失灵保护分析示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
近年来，多次发生由于发电机变压器组高压侧断路器一相拉不开，高压侧单相电流通过变压器耦合使发电机非全相运行，在发电机回路产生较大的负序电流，造成发电机转子严重烧坏的事故。
为此，不管发电厂电气主接线采用哪种形式，也不管发电机变压器组高压断路器采用哪种类型，根据DL400-91《继电保护和安全自动装置技术规程》的要求，按照发电机变压器组保护双重化和近后备保护配置原则，在大型单元机组发电机变压器组保护中均配置了失灵保护。
当发电机变压器组高压侧断路器非全相运行时，失灵保护动作，跳开母联(或分段)断路器及发电机变压器组高压侧断路器所连接母线上的所有元件或与之相关的元件，保护发电机的安全。
1发电机变压器组失灵保护存在的问题1.1失灵保护的复合电压闭锁问题早期的失灵保护装置回路没有复合电压闭锁，失灵保护经常误动。
后经改造，在失灵保护回路加装了复合电压闭锁，但是随着机组单机容量的增大，负序电流对发电机转子的危害加剧，要求在发电机变压器组高压侧断路器非全相运行时，尽快解除复合电压闭锁，并且解除发电机变压器组失灵保护复合电压闭锁的逻辑关系要求。
断路器失灵保护分析
断路器失灵保护分析针对断路器失灵保护中存在的一些问题，对失灵保护的设置和组成元件进行分析。
标签：断路器；拒动；保护0 前言在电网规模不断扩大的现代社会，当出现某种故障需要及时切除故障设备时，如发生断路器拒动，将扩大故障范围，引起设备损坏。
在继电保护的配置中，遵循近端保护的原则，断路器失灵保护得到了普遍采用。
1 断路器失灵保护的设置断路器出现非全相运行时，三相电流严重不平衡，此时断路器如发生一相拒动，造成发电机组与系统单相联系的非正常运行状态。
虽然由此产生的负序电流会引起负序电流保护动作，但由于断路器拒动，无法切除故障，长期运行必将引起发电机转子损坏。
断路器失灵保护是指当某一设备出现故障需要切除，但其自身无法实现，可以启动失灵保护，通过切除其他相关断路器来达到切除故障的目的。
2 断路器失灵保护讨论由于发电厂主接线的不同，高压侧断路器操作机构的差异，各发电厂的断路器失灵保护的配置不尽相同，在此对失灵保护的一些问题进行分析和探讨。
2.1 失灵保护复合电压闭锁元件随着电网的不断发展，虽然复合电压闭锁可防止失灵保护误动，但其弊端也逐渐显现出来。
虽然增加复合电压闭锁可以使过电流元件的灵敏度提高，但在断路器非全相时，运行系统基本处于正常状态，系统母线电压变化不大，对母线三相电压影响不大，也不能产生较大的零序电压，不能使母线电压闭锁的电压继电器启动。
所以复合电压闭锁功能不仅不能发挥作用，反而会造成失灵保护拒动，扩大事故范围。
为了减少非全相状态下产生的负序电流对发电机转子的影响，在断路器非全相运行时应尽快解除复合电压闭锁，以防止出现重大电力系统事故。
现在新建大型机组多采用3 / 2主接线形式。
由于变压器内部阻抗的存在，当变压器低压侧发生故障时，会在变压器高压侧产生较高的残压，零序电压和低电压判据反而使失灵保护无法出口。
此时若高压侧断路器发生拒动，失灵保护无法启动。
为了以较少的时间切除故障设备，建议取消变压器高压断路器失灵保护的复合电压闭锁功能。

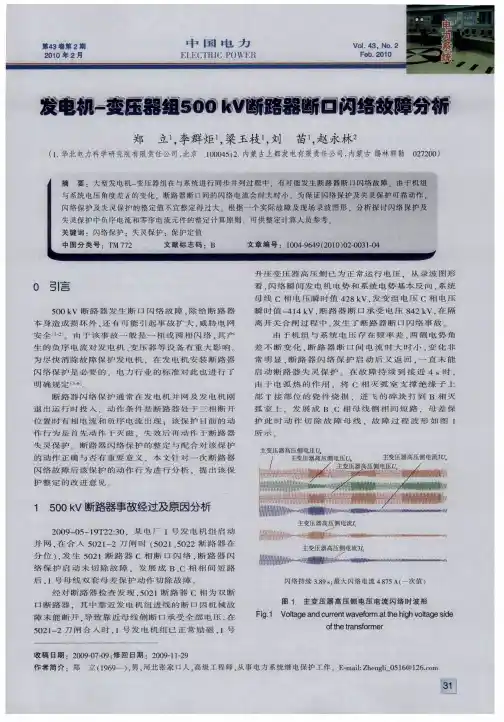

发电机-变压器组500kV断路器断口闪络故障分析
，
有可 能发 生 断路 器 断 口 闪络故 障
。
。
由于 机 组
。
与 系统 电 压 角 度 差 占 的 变 化
．
断路 器 断
口
间 的闪 络 电流 会 时 大 时小
。
为保证 闪络保护及 失 灵 保护 可靠动作
，
闪络 保护 及 失 灵 保护 的 整 定 值不 宜 整 定 得 过 大
根据
一
个 实 际故 障及 现 场 录波 图形
一
次值)
502 l
断路器 C 相 为双 断
口
口
断路 器
．
其 中靠 近 发 电 机 组 进 线 的 断
．
因机 械故
。
围 1
F ig 1
．
主 变压 器 高压 侧 电压 电流 闪 络 时 波 形
a n
障未能断开
502 l
一
导致靠近母线侧断
口
承受全部 电压
．
在
号
V o lt a g e
d
c u rr e n t w a v e fo rm o
郑
．
立
，
李群 炬 - 梁 玉 枝 - 刘
，
，
苗 - 赵 永林2
，
，
( 1 华 北 电 力 科 学研 究 院 有 限 责 任 公 司 北 京
，
10 0 0 4 5 ；2
．
内 蒙 古 上 都 发 电 有 限 责任 公 司 内蒙 古 锡 林 郭勒
0 27200
)
摘
要
：
大 型 发 电机 变压 器 组 在 与 系统进 行 同步 并列 过 程 中
a t the
220kV变压器断路器失灵联跳各侧回路分析及整改措施
220kV变压器断路器失灵联跳各侧回路分析及整改措施摘要：通过对目前我局220kV主变压器失灵联跳各侧开关回路的专项调查和分析，结合反事故措施要求，提出规范、统一的220kV主变失灵联跳各侧开关保护回路，并采取防止失灵保护回路不正确动作的措施。
关键词：主变；失灵；联跳；改造引言断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除母联断路器，然后动作于断开与拒动在同一母线上的所有电源支路的断路器，同时还应根据运行方式来选定跳闸方式，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成故障元件的严重烧损和电网的崩溃瓦解事故。
220kV主变压器失灵保护的二次回路结线复杂，涉及面广，动作后果影响大。
因为失灵保护回路的复杂多样，难于维护、管理，失灵保护时常出现不正确动作的现象，破坏电网的安全运行。
随着电网容量的不断增大和电网间联系日趋紧密复杂，保证电网的安全运行就更加重要，超高压电力系统中继电保护的拒动给电网带来的危害越来越大，电力系统运行中的任一电力设备均应处在保护范围中，并设有后备保护措施。
对于220kV及以上断路器，必须采用失灵保护作为近后备保护。
但纵观系统中失灵保护运行情况，其误动的次数较多，究其原因，往往是断路器失灵保护中的启动回路存在较多的问题，导致失灵保护易误动。
根据《广东省电力系统继电保护反事故措施》（以下简称：07版反措），220kV及以上母线应采用双重化保护配置，对满足双重化要求的220kV母线差动保护，应采用母线保护装置内部的失灵电流判别功能；线路支路应设置分相和三相跳闸启动失灵开入回路，元件支路应设置三相跳闸启动失灵开入回路。
即新的母线保护，按目前最新配置要求按间隔区分失灵，并且失灵保护电流判据与母差共用。
本文以220kV变电站为例，分析220kV主变压器保护按双重化微机型保护配置，220kV母差保护按微机型保护配置下考虑；同时断路器以分相动作的断路器为例（目前实际主变220kV侧断路器多为分相断路器）；对主变压器断路器失灵保护启动回路回路进行具体分析，结合常规双母线断路器启动失灵保护二次回路的缺点，提出220kV主变失灵联跳各侧开关整改方案及实施过程中注意事项。

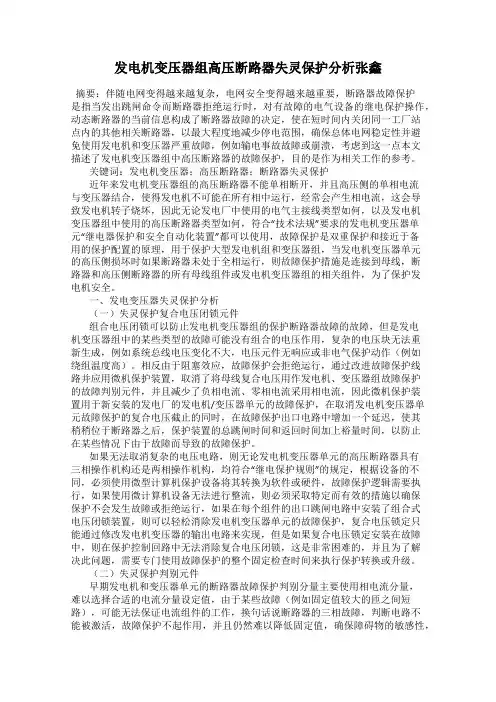

发电机变压器组高压断路器失灵保护分析张鑫
发电机变压器组高压断路器失灵保护分析张鑫摘要：伴随电网变得越来越复杂，电网安全变得越来越重要，断路器故障保护是指当发出跳闸命令而断路器拒绝运行时，对有故障的电气设备的继电保护操作，动态断路器的当前信息构成了断路器故障的决定，使在短时间内关闭同一工厂站点内的其他相关断路器，以最大程度地减少停电范围，确保总体电网稳定性并避免使用发电机和变压器严重故障，例如输电事故故障或崩溃，考虑到这一点本文描述了发电机变压器组中高压断路器的故障保护，目的是作为相关工作的参考。
关键词：发电机变压器；高压断路器；断路器失灵保护近年来发电机变压器组的高压断路器不能单相断开，并且高压侧的单相电流与变压器结合，使得发电机不可能在所有相中运行，经常会产生相电流，这会导致发电机转子烧坏，因此无论发电厂中使用的电气主接线类型如何，以及发电机变压器组中使用的高压断路器类型如何，符合“技术法规”要求的发电机变压器单元“继电器保护和安全自动化装置”都可以使用，故障保护是双重保护和接近于备用的保护配置的原理，用于保护大型发电机组和变压器组，当发电机变压器单元的高压侧损坏时如果断路器未处于全相运行，则故障保护措施是连接到母线，断路器和高压侧断路器的所有母线组件或发电机变压器组的相关组件，为了保护发电机安全。
一、发电变压器失灵保护分析（一）失灵保护复合电压闭锁元件组合电压闭锁可以防止发电机变压器组的保护断路器故障的故障，但是发电机变压器组中的某些类型的故障可能没有组合的电压作用，复杂的电压块无法重新生成，例如系统总线电压变化不大，电压元件无响应或非电气保护动作（例如绕组温度高）。
相反由于阻塞效应，故障保护会拒绝运行，通过改进故障保护线路并应用微机保护装置，取消了将母线复合电压用作发电机、变压器组故障保护的故障判别元件，并且减少了负相电流、零相电流采用相电流，因此微机保护装置用于新安装的发电厂的发电机/变压器单元的故障保护，在取消发电机变压器单元故障保护的复合电压截止的同时，在故障保护出口电路中增加一个延迟，使其稍稍位于断路器之后，保护装置的总跳闸时间和返回时间加上裕量时间，以防止在某些情况下由于故障而导致的故障保护。
330kV主变压器高压侧断路器失灵保护及改进
330kV主变压器高压侧断路器失灵保护及改进摘要：本文以断路器失灵的特点和工作原理为基础，分析330kV主变压器失灵保护的实践中所遇到的问题，并且对于330kV主变压器失灵保护给出一定的改进意见，以提供给相关从业者以参考和借鉴。
关键词：330kV；主变压器；断路器；失灵保护主变压器作为电网连接的节点和枢纽，对其断路器失灵保护的研究和设计，无论是对电网的安全运转还是对变电站内设备的运转都有着至关重要的作用。
本文就330kV变电站的实际运转状况，重点讨论二次回路失灵跳闸，电流互感器失灵启动等问题，在对其深入分析的基础上，根据电网继电保护的反事故措施要求而给出与之对应的改善方法和改进方案。
一、330kV断路器失灵保护概述在我国电网中，220kV以上的输电线路通常都承担着大功率、远距离的输电工作，为了进一步提高线路的输电效率和输电能力，以及有效提升输电线路的稳定性，通常都会运用分相断路器和快速保护装置。
因为断路器有可能出现操作失灵的状况，一旦线路发生故障而断路器有处于失灵状态拒绝工作，则会电网存在很大的安全隐患。
所以必须加装断路器失灵保护装置，从而将失灵拒绝工作的断路器与其所连接的母线完全断开，达到降低设备损害，减小波及范围，提高电网稳定性的目的。
当故障电气设备发出跳闸命令，而断路器失灵而拒绝工作的时候，断路器失灵保护装置就会判断断路器失灵，进而将同一场站的其他断路器完全切断，从而使得因为断路器失灵而导致停电的范围被有效控制，同时也让电网的稳定性和安全性得到一定程度的保障，避免发电机、变压器等重要元器件被烧毁，进而引起电网的崩溃。
二、330kV断路器失灵保护的工作原理判断断路器失灵保护是通过下面两个条件作为基本依据的：第一是电路相关保护装置在该断路器电路中发过跳闸指令；第二是该断路器持续有电流经过。
当上述的两个条件同时发生的时候，我们就会判断断路器失灵。
断路器失灵保护装置主要包括了四个构建，其一是失灵启动元件、其二是延时元件，其三是运行方式识别元件，其四是复合电压闭锁元件。
变压器失灵启动及电压闭锁解除分析
变压器失灵启动及电压闭锁解除分析摘要：本文主要介绍电力系统中变压器断路器失灵启动及其电压闭锁回路，并对横沥变电站500kv变压器中压倒断路器失灵保护存在的缺陷进行分析。
关键词：变压器；失灵保护；失灵启动；电压闭锁；闭锁解除1、引言断路器失灵保护广泛应用于220kV及以上电网中，是作用于断路器跳闸的重要近后备保护。
由于断路器存在操作失灵的可能性，当变压器保护范围内发生故障而断路器又拒动时，将给电网及变压器带来巨大的危害。
近三年的广东电网保护动作数据表明，断路器失灵动作次数约占全部系统故障的0.9％，表明开关失灵已成为一种常见故障，因此提高失灵保护动作的可靠性，有其重要的意义。
2、保护原理目前，500kV横沥变电站变压器的失灵保护启动及电压闭锁解除回路的实现，主要使用的是南瑞继保的RCS-974FG及国电南京自动化的DPS-508、DPT-530型微机保护装置。
其中。
失灵启动动作原理基本相同。
电压闭锁解除有所不同。
2.1失灵启动2.1.1失灵启动原理失灵电流起动采用“相电流”、“零序或负序电流”动作，配合“断路器合闸位置”、“保护动作”及“断路器三相不一致”三个条件组成的与逻辑启动断路器失灵保护并发出“失灵起动”，逻辑图如图1所示。
启动条件中“相电流”、“零序电流”或“负序电流”组成或门作为断路器没有跳开的有流判据，其中“零序电流”或“负序电流”可经控制字控制投入。
如零负序电流起动元件均不投入，为保证保护的灵敏度一般将相电流整定较小，正常运行时相电流条件可能达到起动值而处于动作状态。
因此正常运行时，失灵起动的条件中已有两个满足，如“保护动作”及“三相不一致”接点出现问题将直接起动失灵保护，降低了失灵保护的可靠性；增加“零序电流”或“负序电流”条件，目的是为提高失灵保护动作的可靠性，因为零序或负序电流只有在故障时才出现，正常运行时“失灵起动”不满足动作条件。
对于变压器故障，多数为非对称故障，如匝间短路、单相接地短路等，零、负序电流有足够灵敏度，作为故障时的有流判别是可行的。
发电机变压器组高压断路器失灵保护分析
现场跳主变压器中压侧断路器所连接母线 上的其他断路器二次回路为：当主变压器电 量保护动作跳中压侧断路器时，主变压器 电量保护开给母线保护解除复压闭锁开入， 同时开给Ｒ ＣＳ一９７４ＦＧ“变压器保护跳 闸起动失灵”：此时Ｒ ＣＳ一９７４ＦＧ收 到失灵联跳开入后，进入失灵启动逻辑。 由本装置所采集到的主变压器中压侧断 路器电流判断经“失灵时限Ｔ１”（可整定） ，将失灵开给２２０ ｋＶ母线保护：当母 线保护的失灵保护检测到此开入时，根 据其采集到的主变压器中压侧断路器电 流判断，经过失灵保护电压闭锁起动失 灵保护：失灵保护经跟跳延时Ｔｇｔ（可整 定）再次动作于该线路断路器，经跳母 联延时ＴｍＩ（可整定）动作于母联，经失 灵保护动作延时Ｔｓｌ（可整定）切除该元 件所在母线的各个连接元件。
相电流判据元件作为断路器断开的判据， 该电流判据元件与Ｒ Ｅ Ｌ ５ ６ １保护装置 触点相配合．构成单跳和三跳启动回路， 加装该元件的作用就是防止保护出１３触点 卡住不返回．或者误碰造成的保护误启动， 确保失灵的可靠性，但在实际的运行过程 中又要考虑到系统的运行方式和足够的灵 敏度（华东网调规定整定灵敏度系数大于 １ ３），很难大于正常的运行负荷电流， 电流的判据元件一直处在动作状态，并没 有起到防止误启动的作用。针对失灵保护 的电流判据元件容易启动的问题，可以从 以下两个方面共同去分析：提高电流判据 元件的整定值，降低在正常运行时的保护 启动；增加闭锁条件和判据，保证在正常 运行情况下判据不动作，在故障的情况下。 保护判据可以灵敏的动作。在电力系统故 障中，主要有不对称故障（接地、两相短路） 和对称故障（三相短路）．其中接地故障 占据了９ ０％以上，在发生不对称故障时 出现零序、负序分量，在发生三相对称性 故障时，回路中无零序和负序电流，只有 正序电流，单一的相电流元件很难同时满 足可靠性和灵敏性，在发生单相接地或者 不对称相问故障时。采用灵敏度较高的“零 序或负序电流”作为判据，当发生三相短 路时，采用“相电流”作为判据，同时保 证“相电流”的整定值可以采用大干正常 的负荷电流。
断路器失灵保护问题分析及改进
断路器失灵保护问题分析及改进内蒙古包头市 014030摘要：失灵保护作为一种有效的近后备保护，在工程中得到了广泛的应用。
只要其回路接线准确，设计方案合理，即能有效防止拒动和误动，从而快速、选择性地切除故障。
关键词：断路器；失灵保护；问题；改进策略随着经济的发展与人民生活水平的提高，电力系统的可靠性要求越来越高，所以电网的安全运行较重要。
断路器失灵保护作为变压器和断路器的重要继电保护，对电网的安全稳定运行具有重要意义。
一、断路器失灵保护1、概念。
当电力系统发生故障时,保护装置保护动作发出跳闸命令,需跳开的断路器拒绝动作时,此情况为断路器失灵。
断路器失灵故障有：直流电源消失、装置控制回路故障、断路器跳闸线圈的断线故障等。
断路器失灵保护作用是,当断路器拒动时,能以较短时限切除同一发电厂或变电站相关断路器,使停电范围最小。
2、基本原理。
断路器失灵保护中，双母线与3/2接线的跳闸对象与母差保护有所不同，通常双母线接线的断路器失灵保护由四部分构成，即失灵启动元件、延时元件、复合电压闭锁元件、运行方式识别元件。
其中，母线运行方式识别元件能明确切除哪条母线来实现失灵保护。
延时元件体现在对特定时间段内断路器电流情况的确认，包括零序、负序电流等，通过断路器相关跳闸、返回时间等要素分析，确定断路器失灵原因，以便采取针对性措施。
复合电压闭锁元件能结合断路器失灵实际，最大程度避免出口继电器误动，促进失灵保护的顺利实现。
失灵启动元件在断路器失灵保护中发挥着重要作用，当电力系统运行中存在跳闸命令且线路与元件有故障，保护动作出口继电器常开接点呈闭合状态时，或断路器某段时间内至少有一相电流或零序电流时，相应电流元件有动作，此时可判断断路器失灵。
而失灵启动元件主要作用在于检查保护所发出跳闸命令及断路器电流状态，以更好实现断路器失灵保护。
3、重要性。
随着电网的日趋复杂，电网安全性变得越来越重要，继电保护的拒动给电网带来的危害越来越大。
主变压器220kV断路器失灵保护的若干问题分析及对策
主变压器２０Ｖ ２ｋ 断路器失灵保护的若ຫໍສະໝຸດ 问题分析及对策 文／ 浩源 周
摘 要 ：本 文 主 要 对 主 变 压 器 断路 器 失灵 保 护 回路 进 行 了详 细 分 析 ， 变压 器 启 动 失 灵保 护 的特 点 出发 ，主 从 要 对 ２ ０ Ｖ 变 压 器 高压 侧断 路 器 启 动 失灵 保 护 回路 、失 灵保 护跳 主 变断 路 器 回路 、 电流 元 件 相 关 外敷 ｃ 位 置 选 ２ｋ 主 Ｔ 择 及主 变代路时存在 的问题进行 了详细分析 ，指 出在主 变旁代运行 时，断路 器失灵保 护中存在的一些不足 。在 此 基 础 上给 出 了能够 适 应 主 变 压 器代 路 方 式 的 一 种 解 决 方案 。 关键词：变压器 ；失灵保 护 ；存在 问题 ；对策 中图分类号 ：Ｔ ６ ｌ ３ Ｄ １＋． 文献标识码 ：Ｂ 文章 编号 ：１ ０ － １６（ ０ ０ ２（） ｌ３ ０ ０９ ９ ６ ２ １ ）０ ０ｃ一Ｏ ４— １
慑护出 国 ６ ｏ ｌ Ｏ 受茨 １：ｌ ｚ［ 接赢Ｂ ＣＫ Ｊ 接点２ Ｊ ＹＱ
当遇到这 种状况发生时 ，工作人员要及时认识到后 果的严重性 ，并要从理论与工作实践中总结经验 ，找出 合理的对策。失灵保护运行的可靠性是大家都非常关注 的问题 ，为最大限度地杜绝失灵保护的不正确动作 ，需 要我们从接线 、操作和设备质量等各环节着手努力。采 用 高 可 靠性 的 失 灵保 护 判 别元 件 或装 置 ，合理 接 线 、整 定，严格按规程操作，必将极大地提高失灵保护的正确 动 作率 。 而在本文所举实例的操作中 ，如想让主变断路器启动 失灵起 到作用 ，需要在主变保护屏增加一块 “ 旁路代运 时启动失灵”压板 ，保护动作接点不变 ，电流判据采用 主变开关及旁路开关切换后的电流 ，主变所在母线的判 据采用旁路隔离开关重动接点实现 ，由此便可让主变断 路器启动失灵保护正常发生作用。 在 理 论 层 面 ，我 们 要 认 识 到 除 了要 满 足 变 压 器 保 护 启动失 灵保 护除满足失 灵保护 一般性要求外 ，微机 型 变压器失 灵保 护 回路必须考虑 如下几点 ：考虑到变压 器非 电量保 护不能快速返 回 ，要求变压器非 电量保护 跳 高压侧断路 器时不启动失 灵保护 ；需要解决变压 器 低压侧故障时，２ ０ Ｖ 母线电压低不下来的问题 ，即 ２ ｋ ￣ｌ 失灵保护在主断路 器失灵时的 复压 开放 问题 ；要认真 考虑 现场可能 出现 的各种情况 ，使 用更准确代表开关 分 合状 态的 电流作 为相电流判据 ；对于 双母线带旁路 接 线形 式 ，还应 当考虑 主变压器代路时 启动失灵 回路 能做相 应的切换 。同时 ，代路时还需要 考虑旁路断路 器的非全相跳闸问题等 。 作者单位 ：盐城供 电公 司变电运行中心
发电机变压器组断路器失灵保护改进技术
发电机变压器组断路器失灵保护改进技术
（1）发电机变压器组断路器失灵保护应符合能源部颁发的（DLA00-91）《继电保护和安全自动装置技术规程》等有关规定中对失灵保护的要求。
（1）根据运行实践，为了避免断路器失灵造成非全相运行使发电机转子损坏，发电机变压器失灵保护还应满足如下要求：
1）直接接于220-500KV电网中的发变组应设置失灵保护并投入运行。
2）不论何种操作（合闸、保护或手动分闸，断路器偷跳等）导致断路器非全相运行，如果负序电流危及发电机安全时，发电机负序过电流等保护应动作跳断路器，如该断路器仍未能三相断开，则应启动失灵保护。
3）对于220-500KV侧分相操作的断路器，发变组失灵保护可只考虑断路器单相拒分，采用零序电流作为断路器是否断开的判据。
4）发电机变压器组失灵保护如有电压闭锁，其保护起动失灵保护时，应采取措施将电压闭锁解除。
论发电机变压器组高压断路器配置失灵保护的作用
１ 发 电机变 压器组 失 灵保 护存在 的 问题
目前 由于 各 变 电站 采 用单 母 线 、双 母 线 （ 括 带 旁 路 ）接 包 、 线、 角形 接 线 等 不 同的 电气 主 ３２接 线 发 电机 变压 器 组 高 压 断 ／ 路器也采用液压或 ， 气压式 的分相或三相操作断路器这些差异 的 存 ， 使 各 变 电站 发 电 机 变 压 器 组 失 灵保 护 的 配 置 ， 在 一 在 存 些 差 异在 此 进 行 一 些 分析 和 探讨 。 各 变 电站 失 灵保 护 的 复合 电压 （ 序 电压 或 负序 电压 或 低 零 电压 的配 合 ） 闭锁 问题 一 直是 备受 关注 的 焦点 。 期 阿城 继 电器 早
图 １ 失 灵 保 护逻 辑 框 图
２１ 失灵保 护复合 电压闭锁元件 ． 原 电力部颁 “ 电力系统继电保护及 安全 自动装置反事故措 施要点 “ 强调 ，除 发 电机 变压 器 组 的断 路 器 非 全 相 开 断 的 保 护 “ 外， 均应设有足够 灵敏度 的电压 闭锁控制多接点回路…” 复合 ， 电压 闭 锁对 于 线 路 和 发 电机 变 压器 组 断 路器 而 言 ， 防 止 失 灵 可 保护误动作 。但在发 电机变压器组某些类型故 障时， 系统 母线 电压变化不大 ， 电压元件在某些故障情 况下是没有灵敏度 的： 或 者说 ， 有些保 护动作 ， 如非 电量 保护动作（ 如绕组 温度 高） 可能不 能 引 起 复 合 电压 动 作 ，所 以 复 合 电压 闭 锁 也 发 挥 不 了 闭锁 作 用 ， 而 造成 失 灵 保 护拒 动 。早 期 的发 电机 变 压 器 组 失 灵 保 护 反 故 障 判 别 元件 一 般 采 取 母 线 复 合 电 压 ， 由于 失 灵 保 护 接 线 的 但 改进 ， 机 保 护 装 置 的应 用 ， 微 已经 取 消 利 用 母 线 复 合 电压 作 为 发 电机 变压器组失灵保护故障判别元件 ， 改用负序 电流或零序 电流 或 相 电流 作 为 故 障 判 别 元 件 。 因 此 ， 新 建 电厂 的 发 电机 对
发电机变压器组失灵保护分析
发电机变压器组失灵保护分析摘要：文中着重讨论了在电力系统中，如何实现对电力系统中的高电压开关的故障保护。
在电网中，存在着许多可能导致电网出现安全问题的原因，因此，在进行电网规划的过程中，一定要给予足够的重视。
而针对电力系统中的变流器，则需要对变流器进行故障防护，由于目前国内在该领域的运用尚不完善，仍有一些问题需要解决。
故障防护可以对发电机起到有效的防护作用，避免因其引起的事故。
在国家颁布的一系列有关失灵保护的文件中，对电力系统中的发电机和变压器组高压断路器进行了详细的规定，关键词：发电机变压器组；断路器；失灵保护引言近年来，已有多起电力系统中因某一相不能拉开电力系统中的开关，导致电力系统中的一相故障，导致电力系统中出现了大量的电力系统故障。
因此，无论发电厂电力系统的主要线路是什么，无论发电机变流器组的高压开关是什么，都应遵循相关发继电保护与安全技术保护的相关规定，遵循发电机变流群组的二次保护和近场备用保护的原理，将故障保护设置在大容量电力系统的发电机变流群的保护中。
在不完全相合的情况下，发生故障的保护，使母线跳闸。
部分发电机变流器和变流器组在其高电压端与变流器相连的全部或有关的部件，起到对发电机安全的作用。
一、发电机变压器组失灵保护的原因1、发电机失灵保护的复合电压闭锁的成因在故障发生初期，故障保护环不存在组合电压闭锁现象，导致故障保护环的误动。
经过改进后，在故障保护回路上增加了复合电压闭锁，然而，随着单元的单机容量的增加，负序电流对发电机转子的伤害也随之增加，这就需要在发电机变压器组的高压侧断路器进行非全相操作时，尽早地将复合电压闭锁给取消，同时，还需要满足消除发电机变压器组失灵保护复合电压闭锁的逻辑关系的要求。
这一点对于新型的微型计算机故障保护器来说比较简单，但是对于较老的故障保护器来说就比较困难了，而且对于老旧的故障保护器来说，要进行改进确实不是一件容易的事情。
2、发电机失灵保护装置启动判据及逻辑关系原因失灵保护装置对设备的总体结构也有一定的要求，常规的失灵保护设备在进行保护的过程中是有一段延迟的时间的，它要大于高压断路器的断路时间和失灵设备的延迟时间，利用这一瞬间的时间，跳出母线所连接的高压断路器，同时也要跳出断路器之上所连接的线路，最终通过线路的融合与回流来进行失灵的保护。
发变组断路器非全相启动失灵保护技术问题分析
发变组断路器非全相启动失灵保护技术问题分析摘要：当1相和2相的高压侧断路器被切断时，由于不平衡的电力传输，会导致发动机的不正常工作，从而引起发动机的负载增加，进而导致发动机的转子出现严重的损坏。
为了确保发电机的正常运转，我们建议在其高压侧设备上装备一个完整的防火装置，并在必要时提供一个故障预警系统。
本文将深入研究这些技术难点。
关键词：变组断路器；非全相运行；启动故障保护功能0引言根据《继电保护技术规程》以及《25项工作重点标准执行指导（2009版）》（简称《二十五项反措》），在大型机组-变压器-线路组断路器上安装非全相断路器及启动故障断路器，旨在有效阻断发电机与变流器之间的持续性故障，以确保安全可靠。
鉴于一次性接头的使用以及断路器的类型，这种全相保护及启动失灵保护的应用仍然面临着许多挑战。
1发电机非全相运行分析1.1发变组高压侧断路器长期非全相运行3种常见的非全相运行现象包括：①当机组处理分配和合配时，如果断路器和隔离开关的质量不合格，可能会导致操作部件的破裂，从而导致整个系统的不正常工作；②当系统出现意外，如保险装置的触点被触碰，或者是主断路器的错误跳闸，导致主断路器无法完成三相分配，但是灭火装置的触点被触碰，从而导致汽轮机的主汽门无法打开，从而导致发电机的失磁，从而导致整个系统的不正常工作；③当发电机-变压器-线路组的输电线路出现短时间的单相故障时，可能会导致整个系统的不正常工作。
由于特殊情况，在单次操纵之后，由于无法完成重新连接，导致了持续的不稳定状态。
1.2当两个发电机处于非全相状态时，它们会产生不平衡的电流（1）高压侧断路器1相运行（即2相断开）对于一台600MW的单元接线机组，其主变采用Y0/A-11的连接形式，而且没有设置任何的出口断路器，因此，当B相的B相没有被切断时，A相也没有被切断，而当C相被切断时，由于发电机的灭磁开关被打开，使得发电机没有了任何的电力，这时，B相的电流就会被引入到低压的B相，从而形成一个由B相的线圈所形成的电场。
发电机变压器组高压断路器失灵保护分析
发变组高压断路器故障保护分析近年来，多次发生由于发电机变压器组高压侧断路器一相拉不开，高压侧单相电流通过变压器耦合使发电机非全相运行，在发电机回路产生较大的负序电流，造成发电机转子严重烧坏的事故。
为此，不管发电厂电气主接线采用哪种形式，也不管发电机变压器组高压断路器采用哪种类型，根据DL400-91《继电保护和安全自动装置技术规程》的要求，按照发电机变压器组保护双重化和近后备保护配置原则，在大型单元机组发电机变压器组保护中均配置了故障保护。
当发电机变压器组高压侧断路器非全相运行时，故障保护动作，跳开母联(或分段)与发变组断路器和高压侧断路器相连的母线上或与之相关的所有元件，保护发电机的安全。
1发变组故障保护存在的问题1.1故障保护的复合电压闭锁早期的故障保护装置回路没有复合电压闭锁，故障保护经常误动。
后经改造，在故障保护回路加装了复合电压闭锁，但是随着机组单机容量的增大，负序电流对发电机转子的危害加剧，要求在发电机变压器组高压侧断路器非全相运行时，尽快解除复合电压闭锁，删除发变组故障保护复合电压闭锁的逻辑关系要求。
此项要求在新式的微机故障保护装置中可以很容易满足，但在早期的故障保护中很难满足，而对早期故障保护的改造也确非易事。
1.2故障保护装置的启动判据和逻辑关系早期的故障保护装置启动判据是“断路器保护动作”和“相电流”组成的“与逻辑”，动作是经过一定延时后(时限大于断路器跳闸时间和保护装置返回时间加裕度时间之和)，以较短时间跳开母联(或分段)断路器，再经一时限跳开所连接母线上的所有有源元件或跳开与之相关的元件，而按照《“防止电力生产重大事故的25项重点要求”继电保护实施细则》(简称《继电保护细则》)的要求，发电机变压器组故障保护启动后首先再跳本断路器一次，所以，早期的故障保护不能满足此反措要求。
2发变组故障保护分析2.1故障保护复合电压锁定元件复合电压闭锁可防止发变组断路器故障保护误动。
但在发电机变压器组某些类型故障时，可能不能引起复合电压动作，比如系统母线电压变化不大，电压元件没有反应;或非电量保护动作(如绕组温度高)等，复合电压闭锁发挥不了闭锁作用，反而造成故障保护拒动。
发电机变压器组高压断路器失灵保护分析
发电机变压器组高压断路器失灵保护分析简介高压断路器作为电力系统中的重要保护设备，其失灵可能会导致电网事故的发生，对电力系统的安全稳定性造成严重威胁。
本文以发电机变压器组为例，对高压断路器失灵保护进行分析。
发电机变压器组高压断路器保护发电机变压器组是电力系统中的重要负荷，其负责将电能转换成电力以供各个电力系统使用。
在正常运行中，发电机变压器组通常与高压断路器配套使用，以保护设备及电力系统的可靠运行。
高压断路器在短路故障发生时，可以切断电路，防止故障扩大，并协助电力系统进行快速恢复工作。
同时，高压断路器的失灵保护功能是保证设备安全的重要措施。
高压断路器的失灵可能由于以下原因：1.器件老化2.绝缘材料质量不良3.温度过高4.机械故障5.操作失误高压断路器失灵保护分析高压断路器的失灵保护一般通过以下措施进行：1.欠压保护2.过电流保护3.过流保护4.过热保护5.绝缘故障保护欠压保护：当电压低于额定电压时，立即切断电路，以防止故障扩大。
过电流保护：当电流过大超过额定电流时，立即切断电路，以防止电路过载和损坏。
过流保护：当电流过大或短路时，立即切断电路，以保护设备。
过热保护：当断路器温度超过额定温度时，立即切断电路，以防止温度过高造成设备损坏。
绝缘故障保护：当出现设备绝缘低于额定值时，立即切断电路，以保护设备及人员安全。
总之，高压断路器失灵保护是电力系统安全运行的关键环节，必须得到重视与注意。
结论发电机变压器组高压断路器失灵保护分析是电力系统运行的关键环节。
为了保证电力系统的安全稳定性，必须加强高压断路器的检测维护工作，及时进行维护、更换老化部件等，以提高高压断路器的可靠运行性，保证电力系统稳定运行。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机变压器组高压断路器失灵保护分析(最新版)
Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0207
发电机变压器组高压断路器失灵保护分析
(最新版)
近年来，多次发生由于发电机变压器组高压侧断路器一相拉不开，高压侧单相电流通过变压器耦合使发电机非全相运行，在发电机回路产生较大的负序电流，造成发电机转子严重烧坏的事故。
为此，不管发电厂电气主接线采用哪种形式，也不管发电机变压器组高压断路器采用哪种类型，根据DL400-91《继电保护和安全自动装置技术规程》的要求，按照发电机变压器组保护双重化和近后备保护配置原则，在大型单元机组发电机变压器组保护中均配置了失灵保护。
当发电机变压器组高压侧断路器非全相运行时，失灵保护动作，跳开母联(或分段)断路器及发电机变压器组高压侧断路器所连接母线上的所有元件或与之相关的元件，保护发电机的安全。
1发电机变压器组失灵保护存在的问题
1.1失灵保护的复合电压闭锁问题
早期的失灵保护装置回路没有复合电压闭锁，失灵保护经常误动。
后经改造，在失灵保护回路加装了复合电压闭锁，但是随着机组单机容量的增大，负序电流对发电机转子的危害加剧，要求在发电机变压器组高压侧断路器非全相运行时，尽快解除复合电压闭锁，并且解除发电机变压器组失灵保护复合电压闭锁的逻辑关系要求。
此项要求在新式的微机失灵保护装置中可以很容易满足，但在早期的失灵保护中很难满足，而对早期失灵保护的改造也确非易事。
1.2失灵保护装置启动判据及逻辑关系问题
早期的失灵保护装置启动判据是“断路器保护动作”和“相电流”组成的“与逻辑”，动作是经过一定延时后(时限大于断路器的跳闸时间与保护装置的返回时间之和再加裕度时间)，以较短时间跳开母联(或分段)断路器，再经一时限跳开所连接母线上的所有有源元件或跳开与之相关的元件，而按照《“防止电力生产重大事故的25项重点要求”继电保护实施细则》(简称《继电保护细则》)的要求，
发电机变压器组失灵保护启动后首先再跳本断路器一次，所以，早期的失灵保护不能满足此反措要求。
2发电机变压器组失灵保护分析
2.1失灵保护复合电压闭锁元件
复合电压闭锁可防止发电机变压器组断路器失灵保护误动作。
但在发电机变压器组某些类型故障时，可能不能引起复合电压动作，比如系统母线电压变化不大，电压元件没有反应;或非电量保护动作(如绕组温度高)等，复合电压闭锁发挥不了闭锁作用，反而造成失灵保护拒动。
由于失灵保护接线的改进及微机保护装置的应用，已经取消利用母线复合电压作为发电机变压器组失灵保护故障判别元件，而改用负序电流或零序电流或相电流作为故障判别元件。
因此，对新建电厂的发电机变压器组失灵保护采用微机保护装置，建议取消发电机变压器组失灵保护的复合电压闭锁;同时，应在失灵保护出口回路增加延时，延时时间应稍大于断路器的跳闸时间与保护装置的返回时间加裕度时间之和，以防止某些情况下失灵保护误动作。
如果不能取消复合电压回路，不管发电机变压器组高压断路器是三相操作机构还是分相操作机构，应借助微机保护装置，通过软件或硬件改造，按照《继电保护细则》之发电机变压器组失灵保护逻辑要求执行。
如果不能借助微机装置实现整改的，应专门采取切实有效的措施，防止保护误动或拒动。
如果复合电压闭锁装设在各元件的出口跳闸回路中，解除发电机变压器组失灵保护复合电压闭锁很容易，仅对发电机变压器组出口回路改造即可实现;但是如果复合电压闭锁装设在失灵保护控制回路中，解除复合电压闭锁就很困难，需专门利用失灵保护全部定检时间进行保护改造或升级来解决此问题。
2.2失灵保护判别元件
早期的发电机变压器组断路器失灵保护判别元件多采用相电流元件，较难选择电流元件的合适定值。
定值较大，在某些故障，如匝间短路时，可能不能保证电流元件的动作，也即断路器三相失灵时，判别回路不能启动，失灵保护拒动;而降低定值，仍难保证任何故障时的灵敏度。
如果发电机变压器组断路器采用分相操作的断路
器，采用零序电流继电器作判别元件，零序电流的灵敏度无问题，能保证失灵保护的可靠启动，但如果分相操作断路器三相失灵时，零序电流判别回路将不能启动，失灵保护将拒动。
因此，对早期的发电机变压器组断路器不管采用三相还是分相操作机构，也不管采用哪种失灵保护判别元件，都应按照《继电保护细则》对发电机变压器组失灵保护的逻辑要求进行改造。
早期失灵保护判别元件没有断路器非全相判别元件，发电机变压器组失灵保护逻辑增加了断路器非全相判别元件，非全相判别元件由断路器3个合闸位置继电器HWJa，HWJb，HWJC并联和3个跳闸位置继电器TWJa，TWJb，TWJc并联再串联组成，对采用分相操作的发电机变压器组断路器，发电机变压器组保护设置了断路器非全相保护，非全相保护和失灵保护可以共用一套非全相判别元件。
2.3失灵保护启动元件
失灵保护由故障元件的保护动作触点启动，其起动方式可分为按相启动和三相启动，发电机变压器组保护起动方式为三相启动。
发电机变压器组保护中启动失灵的保护一般分下列3种情况。
2.3.1所有启动全跳的保护都启动失灵保护
全跳是指跳发电机变压器组高压侧断路器、跳厂变分支断路器、跳灭磁断路器。
全跳的保护如发电机变压器组(发电机、变压器)差动保护、匝间保护、失磁保护、定子接地保护等。
手动跳开发电机变压器组高压侧断路器单相失灵时，可以依靠主变压器零序保护或发电机定子负序保护来启动失灵保护;发生单相接地时，可以依靠差动保护、主变压器零序保护来启动失灵保护;两相短路时，可以依靠发电机定子负序保护来启动失灵保护;同时，应防止某些故障情况下，由于失灵保护和其它保护配合及开关跳闸时间逻辑不合理而造成失灵保护误动作事故的发生。
所有启动全跳的保护都启动失灵保护，可以弥补有些情况下有关保护的元件灵敏度不足、失灵保护未发挥作用的缺陷。
手动跳开发电机变压器组高压侧断路器三相失灵时，可以依靠倒母线方法处理事故。
2.3.2部分保护启动失灵保护，瓦斯保护不启动
失灵保护
按照技术规程规定，不允许瓦斯保护启动失灵保护。
要保证变压器瓦斯保护不启动失灵保护，可使变压器瓦斯保护单独启动一出口中间继电器，接至操作箱的手跳端子，而手跳不起动失灵保护。
在瓦斯保护尚未分开单独出口时，若断路器失灵保护采用微机型装置(如许昌继电器厂设计的WMH-800系列)，电流判别及失灵计时均在一个装置内(新设计的3/2接线的厂站一般用此类装置)，由于它们之间不采用接点联系，不存在电流继电器接点粘连的问题，失灵保护的安全性还是有保证的。
实际上，现在保护装置都采用微机型失灵保护装置，可以考虑让变压器瓦斯保护启动失灵保护。
如果使用电磁型电流继电器作为判别元件，而瓦斯保护又未分开出口时(如阿继厂设计的PFH系列)，则非常容易误启动失灵保护，因此不能用电磁型电流继电器作为判别元件启动失灵保护。
2.3.3热工保护(如断水保护)单独启动失灵保护，
或者通过逆功率保护启动失灵保护
发电机变压器组高压侧断路器为分相操作断路器时，热工保护可以直接启动失灵保护，也可以由逆功率保护启动失灵。
失灵保护
判别回路采用2个零序电流继电器串联，构成并解除电压闭锁，零序电流按照躲过正常运行时的不平衡电流整定。
发电机变压器组高压侧断路器为三相操作断路器时，热工保护不宜直接启动失灵保护，宜由逆功率保护启动失灵。
这时，失灵保护判别回路由2组相电流元件构成，每相用2个独立的静态电流继电器，其接点串联后，三相并联作为判别元件。
如采用微机型失灵启动装置时，可仅用1组电流元件，相电流元件的定值，可按较低定值整定，以提高灵敏度。
2.4失灵保护跳闸动作
对于一个半断路器接线的失灵保护，失灵保护启动后，首先瞬时重跳本断路器1次，再经电流元件判别后，经一段延时，最后跳开相邻的断路器，并三相再跳本断路器1次。
对于分段单母线及双母线，早期的发电机变压器组失灵保护动作先跳开分段或母联断路器，并闭锁会误动的平行线保护，然后再断开其它相关的断路器;跳开分段或母联断路器的时间一般为
0.15s，断开其它相关的断路器的时间一般为0.3s，这不符合《继电保护细则》对发电机变压器组失灵保护动作跳闸逻辑要求。
如果进
行改造，要求失灵保护启动后，首先瞬时重跳本断路器1次，可以通过在发电机变压器组失灵保护出口跳闸回路引出一路，瞬时跳闸。
2.5其它需要说明的要点
对于双母线接线的失灵保护，发电机变压器组失灵保护的启动、跳闸回路均应经电压切换继电器触点控制，接入相电流元件的电流互感器，不应与其它电流互感器再并接，否则应防止并联电流互感器汲出电流的影响，失灵保护动作跳开断路器的同时，应闭锁母线重合闸，失灵保护应按断路器设置。
