ABS汽车防抱死制动系统设计
汽车ABS系统
保压
减压
ABS系统结构
8.液压调节器
(5)电动泵
电动泵又称为电动回液泵,包括电控电 机、滤清器、导向装置、活塞杆和缸体。导 向装置布置在离开电机轴中心的地方。电机 的旋转向活塞杆提供往复运动,使通往卸压 阀、蓄压器和调节器的制动液压力升高。电 机转动,蓄压器压力超过一个预定值时,压力 开关打开。压力调节器接收到这个开关信号 后,中止电机继电器的工作。如果电机继续 运转至少2分钟后,蓄压器压力没有到达预定 值,则调节器中止电机操作并点亮仪表板上 的ABS警告灯。
ABS系统控制
1.开关式电磁阀压力调节器
⑤当制动结束,驾驶员松开制 动踏板,ABS控制器将给常闭阀 一个电流使其打开,此时储存 在低压畜能器的制动液通过常 闭阀回到制动总泵上的蓄压器 中.这样ABS-个工作循环结束。
ABS系统控制
2.三位三通电磁阀压力调节器
①电磁阀不通电,ABS不工作, 回油泵也不工作,进入常规制动 阶段。
传感器 轮缸
线圈 电磁阀
主缸 液压部件
ECU
储液器
踏板 回油泵
ABS系统控制
2.三位三通电磁阀压力调节器
②电磁阀通较小的电 流,电磁阀处于保压 位置,ABS工作。
传感器 轮缸
线圈 电磁阀
主缸 液压部件
ECU
储液器
踏板 回油泵
ABS系统控制
2.三位三通电磁阀压力调节器
主缸
③电磁阀通较大的电 流,电磁阀处于减压 位置,ABS工作。
ABS系统结构
(2)按通道控制分类
①单通道控制
ABS系统结构
(2)按通道控制分类
②双通道控制
多用于制动管路对角 布置的汽车上,两前轮独 立控制,制动液通过比例 阀(P阀)按一定比例减压 后传给对角后轮。
车辆工程毕业设计2ABS汽车防抱死制动系统设计
1 防抱死制动系统概述1.1 ABS的功能汽车ABS在高速制动时用来防止车轮抱死,ABS是英文Anti-lock Brake Syetem的缩写,全文的意思是防抱死制动系统,简称ABS。
凡驾驶过汽车的人都有这样的经历:在积水的柏油路上或在冰雪路面紧急制动时,汽车轻者会发生侧滑,严重时会掉头、甩尾,甚至产生剧烈旋转。
制动力过大,将使车轮抱死,汽车方向失去控制后,若是弯道就有可能从路边滑出或闯入对面车道,即使不是弯道也无法躲避障碍物,产生这些危险状况的原因在于汽车的车轮在制动过程中产生抱死现象,此时,车轮相对于路面的运动不再是滚动,而是滑动,路面作用在轮胎上的侧滑摩擦力和纵向制动力变得很小,路面越滑,车轮越容易。
总之,汽车制动时车轮如果抱死将产生以下不良影响:方向失去控制,出现侧滑、甩尾,甚至翻车;制动效率下降,延长了制动距离;轮胎过度磨损,产生“小平面”,甚至爆胎。
ABS防抱死制动装置就是为了防止上述缺陷的发生而研制的装置,它有以下几点好处:增加制动稳定性,防止方向失控、侧滑和甩尾;提高制动效率,缩短制动距离(松软的沙石路面除外);减少轮胎磨损,防止爆胎。
现代轿车的ABS由输入传感器、控制电脑、输出调制器及连接线等组成。
输入传感器通常包括死个车轮的轮速信号、刹车信号,个别车型还有减速度信号、手刹车或车油面信号。
ABS的第一个优点是增加了汽车制动时候的稳定性。
汽车制动时,四个轮子上的制动力是不一样的,如果汽车的前轮抱死,驾驶员就无法控制汽车的行驶方向,这是非常危险的;倘若汽车的后轮先抱死,则会出现侧滑、甩尾,甚至使汽车整个掉头等严重事故。
ABS可以防止四个轮子制动时被完全抱死,提高了汽车行驶的稳定性。
汽车生产厂家的研究数据表明,装有ABS的车辆,可使因车论侧滑引起的事故比例下降8%左右。
ABS的第二个优点是能缩短制动距离。
这是因为在同样紧急制动的情况下,ABS可以将滑移率(汽车华东距离与行驶的比)控制在20%左右,即可获得最大的纵向制动力的结果。
73_汽车防抱死制动系统(ABS)
3、降压阶段:在制动压力保持不变后,控制单元还不断检测车轮转
速信号,若判断出车轮仍有抱死倾向时,ABS电子控制单元立即向液压 控制单元发出控制信号打开常闭阀,起动液压泵工作,制动液从制动器 经低压蓄能 器被送回到 制动总泵, 制动压力降 低,制动踏 板微量顶起, 车轮抱死程 度降低,车 轮转速开始 上升。
4、增压状态: 为了取得最佳的 制动效果,当车 轮达到一定转速 后,ABS电子控制 单元再次命令常 开阀闭合,常闭 阀打开。随着制 动压力增加,车 轮再次被制动和 减速。
车轮转速传感器
【别名】轮速传感器、转速传感器
【作用】检测车轮的转速,送给ECU决定是否开始进 行防抱死制动。
【安装位置】车轮上。
主缸 踏板
传感器 轮缸
A 液压部件
线圈
电磁阀
C B
储液器
ECU
回油泵
电磁阀不通电,阀体在上弹簧的弹力作用下停留在最 下端位置,其下端的阀门在弹簧弹力的作用下将通往 储能器的C通道封闭,同时上端阀门被打开,制动主 缸与轮缸相通,来自制动主缸的压力油从A通道直接 进入B通道而流入轮缸,轮缸压力升高。此时,电磁 阀处于“升压”位置。轮缸压力随主缸压力增减, ABS不工作,回油泵也不工作,进入常规制动阶段。
2、汽车制动性的评价指标:
1 制动效能:主要取决于制动力的大小。 2 制动恒定性:主要指抗热衰退性(高速行驶或下坡连 续制动时制动效能的稳定程度)和抗水衰退性(汽车涉水 后制动效能的稳定程度)。 3 制动方向稳定性:指汽车在制动时仍能按指定方向的 轨迹行驶,即不发生跑偏、侧滑以及失去转向能力。
3、制动滑移率与附着系数 1 附着系数:纵向附着系数(决定地面制动力)和横向 附着系数(决定制动时的方向稳定性) 2 滑移率S:

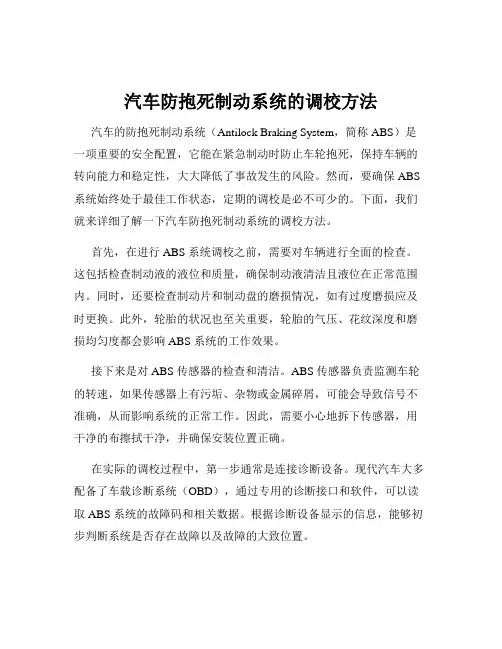

汽车防抱死制动系统的调校方法
汽车防抱死制动系统的调校方法汽车的防抱死制动系统(Antilock Braking System,简称 ABS)是一项重要的安全配置,它能在紧急制动时防止车轮抱死,保持车辆的转向能力和稳定性,大大降低了事故发生的风险。
然而,要确保 ABS 系统始终处于最佳工作状态,定期的调校是必不可少的。
下面,我们就来详细了解一下汽车防抱死制动系统的调校方法。
首先,在进行 ABS 系统调校之前,需要对车辆进行全面的检查。
这包括检查制动液的液位和质量,确保制动液清洁且液位在正常范围内。
同时,还要检查制动片和制动盘的磨损情况,如有过度磨损应及时更换。
此外,轮胎的状况也至关重要,轮胎的气压、花纹深度和磨损均匀度都会影响 ABS 系统的工作效果。
接下来是对 ABS 传感器的检查和清洁。
ABS 传感器负责监测车轮的转速,如果传感器上有污垢、杂物或金属碎屑,可能会导致信号不准确,从而影响系统的正常工作。
因此,需要小心地拆下传感器,用干净的布擦拭干净,并确保安装位置正确。
在实际的调校过程中,第一步通常是连接诊断设备。
现代汽车大多配备了车载诊断系统(OBD),通过专用的诊断接口和软件,可以读取 ABS 系统的故障码和相关数据。
根据诊断设备显示的信息,能够初步判断系统是否存在故障以及故障的大致位置。
如果发现故障码,需要进一步进行故障排查。
这可能涉及到检查线路的连接是否松动、断路或短路,传感器的工作电压是否正常,以及控制单元是否能够正常接收和处理信号等。
对于一些复杂的故障,可能需要使用示波器等专业工具来检测电子信号的波形,以确定故障的具体原因。
在确认系统无故障后,就可以进行制动压力的调校。
这通常需要在专业的维修车间,使用制动压力测试仪来进行。
通过测试不同制动踏板行程下的制动压力,与车辆的技术规格进行对比,调整制动主缸的压力输出,以确保制动系统能够提供稳定且合适的制动力。
此外,还需要对 ABS 系统的控制逻辑进行校准。
这一般需要通过车辆制造商提供的专用软件来完成。
ABS汽车防抱死制动系统设计
ABS汽车防抱死制动系统设计优秀设计摘要ABS系统可以显著提高或改善汽车紧急制动时的操控性和稳定性,缩短了制动距离,是一种新型的汽车电子控制产品,并得到了越来越广泛的应用。
本文以轿车为研究对象,展开对汽车ABS的研究。
主要完成了以下的工作:通过对单个车轮时的受力分析确定了影响车轮附着系数的主要因素;通过比较电磁感应式轮速传感器和霍尔效应传感器的性能优缺点,采用并设计了霍尔效应式轮速传感器;通过对控制结构的分析设计了以INTEL公司生产的80C196KC单片机为核心的实时控制系统,包括信号输入电路、控制输出电路、驱动电路等硬件部分;经比较各种控制方案,确定了“逻辑门限制法”作为控制方案,并选用加速度和滑移率的组合作为控制参数。
采用事件门限来计算车轮的转速。
本文通过学习比较根据所学只是设计了ABS控制系统。
从理论上实现了ABS 的控制功能,完成了设计要求。
在设计过程中对汽车制动理论和制动装置有了较为深入的了解,扩大了自己的知识面,自己解决问题的能力也得到了提高。
关键词:防抱死制动系统电子控制单元门限值滑移率轮速传感器ABSTRCTAnti-lock Braking System (ABS) is an important device to improve the active safety of vehicle. ABS can greatly improve steering control ability during the brake maneuver and shorten stopping distance. Today with the improvement of the vehicle speed, ABS is applied widely.With the car as the research object, the research on ABS hasbeen carried on. And a series of work were finished:The dynamic situation of wheel was analyzed. Then, the model of hydraulic ABS was built and assured main complication affect the wheeler appendiculate coefficient.By comparing the capability of electromagnetism rotate speed sensor with Houer rotate speed sensor, we chose the later, and have designed a sensor of this kind.Via analyse the control system structure, we have designed a real-time system with the singlechip 80c196kc produced by Intel company .It comprises with signal input, singlechip system, output, drive electro circuit and otherwise parts of hardware segment.After comparing the different projects of the controllers, the method of logic rate has been comfirmed, and the combination of acceleration and slippage rate as been chose as control parameters. The time gate method to calculate the wheel rotate speed was adopted.In this paper, based on the knowledge I have mastered, I designed a ABS system and realized the control function in theory, accomplished my assignment. I have gotten a in-depth understand of motorcar trig theory and equipment. It widen my knowledge scope, improved my ability of solving problems.Kyewords: ABS electronic control slippage gate rotate speed sensor目录1 防抱死制动系统概述 (1)1.1 ABS的功能 (1)1.2 防抱死制动系统的发展历史 (2)1.3 防抱死制动系统的发展趋势 (3)1.4 国内ABS系统研究的理论状态和具有代表的ABS产品公司 (5)2.1 制动时汽车的运动 (7)2.1.1 制动时汽车受力分析 (7)2.1.2 车轮抱死时汽车运动情况 (8)2.2 滑移率定义 (10)2.3 滑移率与附着系数关系 (10)2.4 制动时车轮运动方程 (12)2.5 采用防抱死制动的必要性 (13)2.6 防抱死制动系统的基本工作原理 (14)3 防抱死制动系统硬件设计 (18)3.1 防抱死制动系统的布置形式与组成 (18) 3.1.1防抱死制动系统的布置形式 (18) 3.1.2防抱死制动系统的基本组成 (21) 3.2 80C196KC最小系统 (23)3.2.1 CPU简介 (24)3.2.2 时钟电路设计 (28)3.3 防抱死制动系统轮速传感器选择 (29) 3.3.1霍尔传感器的设计 (32)3.3.2霍尔开关电路的选择 (32)3.3.3传感器齿盘的设计 (34)3.4 防抱死制动调压系统工作过程9 (35) 3.5 电源设计 (39)3.6 信号输入电路设计 (39)3.7 电磁阀驱动电路的设计 (40)3.8 泵电机驱动电路的设计 (43)3.9 ABS系统报警LED灯设计 (44)3.10 EPROM和RAM的扩展 (45)3.11故障诊断硬件电路设计 (47)3.12硬件抗干扰设计 (48)3.13车轮制动器的选择 (52)4.1 控制方案和控制参数的选取 (55)4.2 控制参数及其计算 (56)4.2.1门限减速度的求取 (56)4.2.2门限加速度的求取 (58)4.2.3路面识别技术 (58)4.2.4车身参考速度的确定 (58)4.3 控制过程 (62)4.4 程序设计 (65)5 结论与展望 (67)5.1 研究工作总结 (67)5.2 防抱死制动系统发展方向 (67)参考文献 (70)英文翻译 (68)附录 (77)致谢 (84)1 防抱死制动系统概述1.1 ABS的功能汽车ABS在高速制动时用来防止车轮抱死,ABS是英文Anti-lock Brake Syetem的缩写,全文的意思是防抱死制动系统,简称ABS。
汽车防抱死制动系统(ABS)
目录
1. 概述 2. ABS的理论基础 3. ABS的构造与工作原理 4. ABS的控制技术 5. 典型ABS举例
2
防抱死制动系统及其功能
简称:ABS (Antilock Braking System )
车辆制动效果的评价指标
制动距离短:车轮与路面之间的制动力尽可 能大
-侧偏角:车轮滚动方向与 车辆的行驶方向之间的夹角
v-vRcosα Δv
绝对滑移率
Sa
v
vR v
纵向滑移率
v
vRsinα
Sbx
v
vR cos
v
侧向滑移率
Sby
vR
sin
v
13
制动滑移率 与车轮运动状态的关系
S=0
纯滚动
0﹤S﹤1 边滚动边滑动
S=1
纯滑动
结论:滑移率描述了制动过程中车 轮滑移的程度,滑移率值越大,表 明滑移越严重。
14
制动时轮胎与路面之间的制动力系数与滑移率有着密
切的关系,这种函数关系通常用滑移率—制动力系数 特性曲线来描述
制动力系数特性曲线
制动力系数
1.2 fm
A
1 fs
B
0.8
0.6
0.4
0.2
O
Sm
0
0 0.2 0.4 0.6 0.8 1
了制动过程中车轮滑移的程度,滑移率值 越大,表明滑移越严重。
12
以上讨论的是汽车在直线路面上行驶的情形。当汽车转向或行驶在弯曲
的道路上时,由于惯性等因素的作用,车轮受到侧向力的作用。此时车
轮的滚动方向与汽车的行驶方向不一致,两者之间的夹角称为侧偏角。
防抱死制动系统ABS课件
按附着力较大车轮不发生抱死为原则进行 制动压力调节-高选原则控制;
26
二、 ABS电控系统主要部件结构及工作
汽车防抱死制动系统(ABS)的电 控系统主要由三部分组成:
传感器
电子
执行器
与
→ 控制单元 → 或
开关信号
(ECU)
执行元件
27
12
分析结论: s < 20%为制动稳定区域; s > 20%为制动非稳定区域; 将车轮滑移率 s 控制在20%左右,便 可获取最大的纵向附着系数和较大的横 向附着系数,是最理想的控制效果。
13
4.理想的制动控制过程
(1)制动开始:让制动压力迅速增大,使S上 升至20%所需时间最短,以便获取最短的制动 距离和方向稳定性。
计算电路不但能检测自己内部电路的工作过程, 而且还能监测系统中有关部件的工作状态。
如:轮速传感器、电动回液泵电机及电磁阀工作 电路等。
当监测到这些电路工作不正常时,会马上停止ABS 工作。
49
(3)输出电路(电磁阀控制电路) 输出电路的主要功用是:
将计算电路输出的控制数字信号转换 成模拟信号,通过控制功率放大器驱动 执行器(电磁阀)工作,完成对制动分 泵制动压力调节任务。
21
2.以车轮角加速度为控制参数 ECU根据车轮的车速传感器信号计算车轮 的角加速度作为控制制动力的依据。 ECU中设置合理的角加速度、角减速度门 限值。
制动时,当车轮角减速度达到门限值时, ECU输出减小制动力信号;当车轮转速升高 至角加速度门限值,ECU输出增加制动力信 号。
22
23
第二节 ABS结构与工作原理
5.ABS的功用及优点 功用:控制实际制动过程接近于理 想制动过程。
ABS+EBD+ESP
ABS的应用ABS(Anti-lock Brake System)即“防抱死制动系统”,能有效控制车轮保持在转动状态,提高制动时汽车的稳定性及较差路面条件下的汽车制动性能。
ABS通过安装在各车轮或传动轴上的转速传感器不断检测各车轮的转速,由计算机算出当时的车轮滑移率,并与理想的滑移率相比较,做出增大或减小制动器制动压力的决定,命令执行机构及时调整制动压力,以保持车轮处于理想制动状态。
1906年ABS首次被授予专利,1936年博世注册了一项防止机动车辆车轮抱死的“机械”专利。
所有的早期设计都有着同样的问题:因过于复杂而容易导致失败,并且它们运作太慢。
1947年世界上第一套ABS系统首次应用于B-47轰炸机上。
Teldix公司在1964年开始研究这个项目,其ABS研究很快被博世全部接管。
两年内,首批ABS测试车辆已具有缩短制动距离的功能。
转弯时车辆转向性和稳定性也被保证,但当时应用的大约1000个模拟部件和安全开关,这意味着被称为ABS 1系统的电子控制单元的可靠性和耐久性还不能够满足大规模生产的要求,需要改进。
博世在电子发动机管理的发展过程中获得的技术,数字技术和集成电路(ICs)的到来使电子部件的数量降低到140个。
1968年ABS开始研究应用于汽车上。
1975年由于美国联邦机动车安全标准121款的通过,许多重型卡车和公共汽车装备了ABS,但由于制动系统的许多技术问题和卡车行业的反对,在1978年撤消了这一标准。
同年博世作为世界上首家推出电子控制功能的ABS系统的公司,将这套ABS 2的系统开始安装作为选配配置,并装配在梅赛德斯-奔驰S级车上,然后很快又配备在了宝马7系列豪华轿车上。
在这一时期之后美国对ABS的进一步研究和设计工作减少了,可是欧洲和日本的制造厂家继续精心研制ABS。
进入20世纪80年代以后,由于进口美国的汽车装备有ABS,美国汽车制造厂对美国汽车市场上的ABS显示出新的兴趣。
随着微电子技术的飞速发展和人们对汽车行车安全的强烈要求,ABS 装置在世界汽车行业进一步得到广泛应用。
毕业设计(论文)--汽车防抱死制动系统汽车abs的结构与检修[管理资料]
毕业设计(论文)--汽车防抱死制动系统汽车ABS的结构与检修目录一、电控防抱死系统的发展及分类 (1)1、电控防抱死制动系统(ABS)的发展及应用现状 (1)2、电控防抱死制动系统(ABS)的分类 (3)二、电控防抱死制动系统(ABS)的基本组成与工作原理 (6)1、ABS的基本组成 (6)2、传感器 (6)3、电子控制单元(ECU) (7)4、执行器 (8)5、ABS警示装置 (10)三、博世(BOSCH)ABS系统制动调节过程 (10)1、常规制动(ABS不工作)时 (10)2、ABS工作时 (10)四、电控防抱死制动系统(ABS)的检修 (11)1、检修ABS的注意事项 (11)2、ABS故障检修的一般步骤 (12)3、ABS主要部件的检修 (12)五、典型故障案例分析…………………………………………………………131、故障案例一:雷克萨斯RX300 多功能车ABS故障 (13)2、故障案例二:桑塔纳2000GSI 轿车ABS故障 (14)3、故障案例三:别克君威轿车 ABS故障 (15)六、结束语…………………………………………………………………………16七、参考文献………………………………………………………………………17汽车ABS的结构与检修摘要:本文介绍了防抱死制动系统 ABS 的发展及分类,解释了系统基本组成与其工作原理,并对博世ABS系统的控制过程作了详细的阐述,在此基础上总结了检修ABS的一些注意事项,最后选取了日常维修工作中比较典型的几个故障案例进行评述,希望能为广大维修人员提供点帮助。
关键词:防抱死制动系统;ABS;基本组成;工作原理;案例分析。
ABS(Anti-locked Braking System)防抱死制动系统,它是一种具有防滑、防锁死等优点的汽车安全控制系统。
现代汽车上大量安装防抱死制动系统,ABS 既有普通制动系统的制动功能,又能防止车轮锁死,使汽车在制动状态下仍能转向,保证汽车的制动方向稳定性,防止产生侧滑和跑偏,以获得最好的制动效果。
第三讲第八章汽车防抱死制动系统ABS
1 理想的前后制动力分配曲线:I 曲线
前后轮同时抱死的条件:前后制动力 之和等于附着力,并且前后制动力分别等 于各自的附着力。
2 实际的前后制动力分配等于常数 β曲
线
3 同步附着力系数:I 曲线与β曲线交点处
的附着力系数
汽车防抱制动系统调节前后制动力,
使之瞬时接近I 曲线
第四讲 汽车防抱制动系统
汽车防抱制动系统
(简称ABS:Anti-Lock Brake System)
用来在汽车制动过程中,防止车轮完全抱死 ,提高汽车在制动过程中的方向稳定性和转向操 纵能力,缩短制动距离的一种完全装置。
雨雪路面和高速弯道行驶紧急制动时,车轮 抱死后,容易发生汽车侧滑、方向失控滑出车道 和无法避开障碍物。必须防止车轮制动时抱 死 。
8.1 ABS技术的理论基础
8.1.1 汽车制动时车轮的滑移(滑转)率 汽车的两种纵向运动形式: 滑动和滚动 制动中可能出现的轮胎相对路面的两种滑
动形式:滑移和滑转,评价滑移用滑移率(SY), 评价滑转用滑转率(SZ) 。
8.1 ABS技术的理论基础
8.1.1 汽车制动时车轮的滑移(滑转)率 车轮在路面纯滚动:
8.1.3 附着力系数 纵向附着力系数 侧向附着力系数
峰值附着力系数(φp) 滑动附着力系数(φs):滑转率为100%时的附着力系数
8.1 ABS技术的理论基础
8.1.3 附着力系数 附着力系数 侧向力系数
峰值附着力系数(φp) 滑动附着力系数(φs):滑转率为100%时的附着力系数
8.1 ABS技术的理论基 础
制动主缸的结构:
8.3 ABS的基本结构
6.3.2 基本工作过程 (1)常规制动阶段
汽车ABS系统设计毕业论文答辩
毕业论文(设计)论文题目:汽车ABS系统设计论文(WORD版本,文字可编辑修改)学院:专业:年级:姓名:学号:指导老师:职称:摘要ABS (Anti-locked Braking System)系统可以显著提高或改善汽车紧急制动时的操控性和稳定性,缩短了制动距离,是目前汽车上制动效果最佳的制动装置,并得到了越来越广泛的应用。
本文以一汽大众速腾汽车为研究对象,展开对汽车ABS系统的研究:通过对单个车轮时的受力分析确定了影响车轮附着系数的主要因素;通过对控制结构的分析设计了以INTEL公司生产的80C196KC单片机为核心的实时控制系统,包括信号输入电路、控制输出电路、驱动电路等硬件部分,并画出电子线路图;通过设计液压调节系统,画出液压传动原理图,以及系统图;经比较各种控制方案,确定了“逻辑门限控制法”作为控制方案,并选用加速度和滑移率的组合作为控制参数。
采用事件门限来计算车轮的转速;本文通过学习比较根据所学只是设计了ABS控制系统。
从理论上实现了ABS的控制功能,完成了设计要求。
在设计过程中对汽车制动理论和制动装置有了较为深入的了解,扩大了自己的知识面,自己解决问题的能力也得到了提高。
关键词:防抱死制动系统电子控制单元门限值滑移率轮速传感器液压传动控制统AbstractABS (Anti-locked Braking System) system can significantly enhance or improve handling and stability during vehicle control emergency braking, shorter braking distance, braking effect is the best on the brakes, and has been more And more widely used.In this paper, FAW-V olkswagen Jetta cars as the research object, expand the ABS system of the car:By the time the force analysis on a single wheel of the wheel friction coefficient determined the main factors;Through the analysis and design of the control structure produced by INTEL 80C196KC microcontroller as the core real-time control system, including the signal input circuit, the control output circuit, drive circuit and other hardware parts, and draw circuit diagrams;Through the design of the hydraulic control system, hydraulic schematic drawing, and the system diagram;The comparison of different control schemes to determine the "logic threshold control method" as the control program, and use a combination of acceleration and slip rate as the control parameter. Threshold used to calculate the event the wheel speed.By comparison study is designed according to the ABS control school system. Theoretically achieve the ABS control functions to complete the design requirements. In the design process for automotive brake system with brake theory and deeper understanding and expand their knowledge, their problem-solving ability has been improved.Key words:Anti-lock braking system Electronic control unit Slip ratio threshold Wheel Speed Sensor Hydraulic control system目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 课题背景 (1)1.2 ABS防抱死控制系统的发展历史及发展趋势 (1)1.2.1 ABS系统发展概况 (1)1.2.2 ABS系统发展趋势 (3)1.2.3 国内ABS系统研究的理论状态和具有代表的ABS产品公司 (4)1.3 本文主要研究任务 (5)第2章防抱死制动系统基本原理 (6)2.1 汽车制动时的运动 (6)2.1.1 制动时汽车受力分析 (6)2.1.2 滑移率定义 (8)2.1.3 滑移率与附着系数的关系 (8)2.2 汽车车轮抱死时运动情况 (10)2.3 制动时车轮运动方程 (11)2.4 采用防抱死制动系统的必要性 (12)2.5 防抱死制动系统基本工作原理 (13)第3章速腾汽车ABS系统的硬件设计 (16)3.1 防抱死制动系统的基本组成 (16)3.2 防抱死制动系统的布置形式 (18)3.3 防抱死制动系统轮速传感器选择 (20)3.3.1 轮速传感器的分类 (20)3.3.2 霍尔式传感器的设计 (21)3.4 电子控制单元设计 (22)3.4.1 80C196KC最小系统简介 (23)3.4.2 时钟电路和复位电路设计 (25)3.4.3 EPROM和RAM的扩展 (26)3.5 ABS液压调节系统设计 (27)3.6 电源设计 (28)3.7 信号输入电路设计 (29)3.8 电磁阀驱动电路 (30)3.9 泵电机驱动电路的设计 (32)3.10 ABS系统报警LED灯设计 (33)3.11 故障诊断硬件电路设计 (34)3.12 硬件抗干扰设计 (35)第4章速腾汽车ABS系统的软件设计 (36)4.1 控制方案和控制参数的选取 (37)4.2 控制参数及其计算 (38)4.2.1 门限角减速度的求取 (38)4.2.2 门限角加速度的求取 (39)4.2.3 路面识别技术 (39)4.2.4 车身参考速度的确定 (40)4.2 程序设计 (41)第5章结论与展望 (43)5.1 研究工作总结 (43)5.2 防抱死制动系统发展方向 (43)致谢 (45)参考文献 (46)附录 (47)第1章绪论1.1 课题背景汽车ABS系统是在车辆制动过程中用来防止车轮抱死造成危险,ABS系统是英文Anti-lock Brake System的缩写,全文的意思是防抱死制动系统。
电工电子学论文-ABS制动防抱死系统
电工电子学论文-防抱死制动系统(ABS)研究一.防抱死制动系统(ABS)概述及工作原理1.防抱死制动系统(ABS)概述汽车在湿滑的路面或在有积雪的路面上进行紧急制动时,容易发生车轮的抱死。
在车轮(一般是后轮先抱死而前轮未抱死)抱死时,车轮会急速降低转速,最终停止转动,而车身由于惯性将继续向前滑动。
此时方向盘操纵失灵,车前轮将继续按规定角度转弯,导致车辆发生侧滑或打转,如果车速过快,甚至会失控冲出道路,导致严重的交通安全事故。
因此,防止车轮抱死显得十分重要。
ABS在1920年由英国人霍纳摩尔研制成功,到现在已经广泛应用于车辆并存在多种类型。
ABS能在制动过程中判定车轮的滑移率,把车轮的滑移率控制在合理范围内,并充分利用轮胎与路面之间的附着力,使制动器的效能发挥到最佳状态,从而显著地提高车辆制动时的可操作性和稳定性,使汽车在制动时维持方向稳定性和缩短制动距离,提高车辆的安全性。
ABS的基本功能是感知制动轮每一瞬间的运动状态,并根据其运动状态,相应的调节制动器制动力矩的大小,从而控制车辆的滑移率,避免出现抱死。
ABS主要分机械和电子两种,目前汽车工业中绝大多数都采用电子式ABS,并已由集成电路控制发展到了由微机控制。
2.ABS工作原理防抱死制动系统电子控制系统主要由以下几部分组成:ABS传感器、ABS电子控制器制动压力调节器,ABS电子控制系统电路等结构。
在车辆制动时,车轮转速传感器和减速度传感器可以将车轮的转速和减速度等信号转变为电信号,并输送给控制器,以使ABS能够根据车辆的行驶状况进行合理的处置,进行防抱死控制。
ABS电子控制器(ABS ECU)由输入极电路,运算电路,输出级电路和安全保护电路组成,主要任务是接受传感器的信号,进行计算分析,判断制动车轮的状况,并据此输出控制信号,控制制动压力调节器工作,及时调节制动力的大小。
此外,控制器还具有故障监控报警和故障自诊断的功能,可以说是ABS系统的“大脑”。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 防抱死制动系统概述1.1 ABS的功能汽车ABS在高速制动时用来防止车轮抱死,ABS是英文Anti-lock Brake Syetem的缩写,全文的意思是防抱死制动系统,简称ABS。
凡驾驶过汽车的人都有这样的经历:在积水的柏油路上或在冰雪路面紧急制动时,汽车轻者会发生侧滑,严重时会掉头、甩尾,甚至产生剧烈旋转。
制动力过大,将使车轮抱死,汽车方向失去控制后,若是弯道就有可能从路边滑出或闯入对面车道,即使不是弯道也无法躲避障碍物,产生这些危险状况的原因在于汽车的车轮在制动过程中产生抱死现象,此时,车轮相对于路面的运动不再是滚动,而是滑动,路面作用在轮胎上的侧滑摩擦力和纵向制动力变得很小,路面越滑,车轮越容易。
总之,汽车制动时车轮如果抱死将产生以下不良影响:方向失去控制,出现侧滑、甩尾,甚至翻车;制动效率下降,延长了制动距离;轮胎过度磨损,产生“小平面”,甚至爆胎。
ABS防抱死制动装置就是为了防止上述缺陷的发生而研制的装置,它有以下几点好处:增加制动稳定性,防止方向失控、侧滑和甩尾;提高制动效率,缩短制动距离(松软的沙石路面除外);减少轮胎磨损,防止爆胎。
现代轿车的ABS由输入传感器、控制电脑、输出调制器及连接线等组成。
输入传感器通常包括死个车轮的轮速信号、刹车信号,个别车型还有减速度信号、手刹车或车油面信号。
ABS的第一个优点是增加了汽车制动时候的稳定性。
汽车制动时,四个轮子上的制动力是不一样的,如果汽车的前轮抱死,驾驶员就无法控制汽车的行驶方向,这是非常危险的;倘若汽车的后轮先抱死,则会出现侧滑、甩尾,甚至使汽车整个掉头等严重事故。
ABS可以防止四个轮子制动时被完全抱死,提高了汽车行驶的稳定性。
汽车生产厂家的研究数据表明,装有ABS的车辆,可使因车论侧滑引起的事故比例下降8%左右。
ABS的第二个优点是能缩短制动距离。
这是因为在同样紧急制动的情况下,ABS可以将滑移率(汽车华东距离与行驶的比)控制在20%左右,即可获得最大的纵向制动力的结果。
ABS的第三个优点是改善了轮胎的磨损状况,防止爆胎。
事实上,车轮抱死会造成轮胎小平面磨损,轮胎面损耗会不均匀,使轮胎磨损消耗费增加,严重时将无法继续使用。
因此,装有ABS具有一定的经济效益和安全保障。
另外,ABS使用方便,工作可靠。
ABS的使用与普通制动系统的使用几乎没有区别,紧急制动时只有把脚用力踏在制动踏板上,ABS就会根据情况进入工作状态,即使雨雪路滑,ABS也会使制动状态保持在最佳点。
ABS利用电脑控制车轮制动力,可以充分发挥制动器的效能,提高制动减速度和缩短制动距离,并能有效地提高车辆制动的稳定性,防止车辆侧滑和甩尾,减少车祸事故的发生,因此被认为是当前提高汽车行驶安全性的有效措施。
目前ABS已经在国内外中高级轿和客车上得到了广泛使用。
1.2 防抱死制动系统的发展历史ABS装置最早应用在飞机和火车上,而在汽车上的应用比较晚。
铁路机车在制动时如果制动强度过大,车轮就会很容易抱死在平滑的轨道上滑行。
由于车轮和轨道的摩擦,就会在车轮外圆上磨出一些小平面,小平面产生后,车轮就不能平稳地行驶,产生噪声和挣动。
1908年英国工程师J. E. Francis提出了“铁路车辆车轮抱死滑动控制器”理论,但却无法将它实用化。
接下来的30年中,包括Karl Wessel的“刹车力控制器”、Werner Mhl的“液压刹车安全装置”与Richard Trappe的“车轮抱死防止器”等尝试都宣告失败。
在1941年出版的《汽车科技手册》中写到:“到现在为止,任何通过机械装置防止车轮抱死危险的尝试皆尚未成功,当这项装置成功的那一天,即是交通安全史上的一个重要里程碑”,可惜该书的作者恐怕没想到这一天竟还要再等30年之久。
当时开发刹车防抱死装置的技术瓶颈是什么?首先该装置需要一套系统实时监测轮胎速度变化量并立即通过液压系统调整刹车压力大小,在那个没有集成电路与计算机的年代,没有任何机械装置能够达成如此敏捷的反应!等到ABS系统的诞生露出一线曙光时,已经是半导体技术有了初步规模的1960年代早期。
精于汽车电子系统的德国公司Bosch(博世)研发ABS系统的起源要追溯到1936年,当年Bosch申请“机动车辆防止刹车抱死装置”的专利。
1964年(也是集成电路诞生的一年)Bosch公司再度开始ABS的研发计划,最后有了“通过电子装置控制来防止车轮抱死是可行的”结论,这是ABS(Antilock Braking System)名词在历史上第一次出现!世界上第一具ABS原型机于1966年出现,向世人证明“缩短刹车距离”并非不可能完成的任务。
因为投入的资金过于庞大,ABS初期的应用仅限于铁路车辆或航空器。
Teldix GmbH公司从1970年和奔驰车厂合作开发出第一具用于道路车辆的原型机——ABS 1,该系统已具备量产基础,但可靠性不足,而且控制单元内的组件超过1000个,不但成本过高也很容易发生故障。
1973年Bosch公司购得50%的Teldix GmbH公司股权及ABS领域的研发成果,1975年AEG、Teldix与Bosch达成协议,将ABS系统的开发计划完全委托Bosch 公司整合执行。
“ABS 2”在3年的努力后诞生!有别于ABS 1采用模拟式电子组件, ABS 2系统完全以数字式组件进行设计,不但控制单元内组件数目从1000个锐减到140个,而且有造价降低、可靠性大幅提升与运算速度明显加快的三大优势。
两家德国车厂奔驰与宝马于1978年底决定将ABS 2这项高科技系统装置在S 级及7系列车款上。
在诞生的前3年中,ABS系统都苦于成本过于高昂而无法开拓市场。
从1978到1980年底,Bosch公司总共才售出24000套ABS系统。
所幸第二年即成长到76000套。
受到市场上的正面响应,Bosch开始TCS循迹控制系统的研发计划。
1983年推出的ABS 2S系统重量由5.5公斤减轻到4.3公斤,控制组件也减少到70个。
到了1985年代中期,全球新出厂车辆安装ABS系统的比例首次超过1%,通用车厂也决定把ABS列为旗下主力雪佛兰车系的标准配备。
图1-1 BOSCH防抱死制动系统1.3 防抱死制动系统的发展趋势(1)ABS本身控制技术的提高现代制动防抱死装置多是电子计算机控制,这也反映了现代汽车制动系向电子化方向发展。
基于滑移率的控制算法容易实现连续控制,且有十分明确的理论加以指导,但目前制约其发展的瓶颈主要是实现的成本问题。
随着体积更小、价格更便宜、可靠性更高的车速传感器的出现,ABS系统中增加车速传感器成为可能,确定车轮滑移率将变得准确而快速。
全电制动控制系统BBW (Brake-By-Wire)是未来制动控制系统的发展方向之一。
它不同于传统的制动系统,其传递的是电,而不是液压油或压缩空气,可以省略许多管路和传感器,缩短制动反应时间,维护简单,易于改进,为未来的车辆智能控制提供条件。
但是,它还有不少问题需要解决,如驱动能源问题,控制系统失效处理,抗干扰处理等。
目前电制动系统首先用在混合动力制动系统车辆上,采用液压制动和电制动两种制动系统。
(2)防滑控制系统防滑控制系统ASR (Acceleration Slip Regulation)或称为牵引力控制系统TCS(Traction Control System)是驱动时防止车轮打滑,使车轮获得最大限度的驱动力,并具有行驶稳定性,减少轮胎磨损和发动机的功耗,增加有效的驱动牵引力。
防滑控制系统包括两部分:制动防滑与发动机牵引力控制。
制动部分是当驱动轮 (后轮)在低附着系数路面工作时,由于驱动力过大,则产生打滑,当ASR制动部分工作时,通过传感器将非驱动轮及驱动轮的轮速信号采集到控制器中,控制器根据轮速信号计算出驱动车轮滑移率及车轮减、加速度,当滑移率或减、加速度超过某一设定阀值时,则控制器打开开关阀,气压由储气筒直接进入制动气室进行制动,由于三通单向阀的作用气压只能进入打滑驱动轮的制动气室,在低附着系数路面上制动时,轮速对压力十分敏感,压力稍稍过大,车轮就会抱死。
为此利用ABS电磁阀对制动压力进行精细的调节,即用小步长增压或减压,以达到最佳的车轮滑移的效果既可以得到最大驱动力,也可保持行驶的稳定性。
(3)电子控制制动系统由于ass在功能方面存在许多缺陷,如气压系统的滞后,主车与接车制动相容性问题等。
为改善这些,出现了电子制动控制系统EBS (Electronics Break System)它是将气压传动改为电线传动,缩短了制动响应时间。
最重要的特点是各个车轮上制动力可以独立控制。
控制强度则由司机踏板位移信号的大小来决定,由压力调节阀、气压传感器及控制器构成闭环的连续压力控制,这样可以在外环形成一个控制回路,来实现各种控制功能,如制动力分布控制、减速控制、牵引车与挂车处祸合力控制等。
(4)车辆动力学控制系统车辆动力学控制系统VDC (Vehicle Dynamics Control)是在ABS的基础上通过测量方向盘转角、横摆角速度和侧向加速度对车辆的运动状态进行控制。
VDC系统根据转向角、油门、制动压力,通过观测器决定出车辆应具有的名义运动状态。
同时由轮速、横摆角速度和侧向加速度传感器测出车辆的实际运动状态。
名义状态与实际状态的差值即为控制的状态变量,控制的目的就是使这种差值达到最小,实现的方法则是利用车轮滑移率特性。
车辆动力学控制系统目的是改善车辆操纵的稳定性,它可以在车辆运动状态处于危险状态下自动进行控制。
其主要作用就是通过控制车辆的横向运动状态,使车辆处于稳定的运动状态,使人能够更容易地操纵车辆。
(5)控制系统总线技术随着汽车技术科技含量的不断增加,必然造成庞大的布线系统。
因此,需要采用总线结构将各个系统联系起来,实现数据和资源信息实时共享,并可以减少传感器数量,从而降低整车成本,朝着系统集成化的方向发展。
目前多使用CAN控制器局域网络(Controller Area Network)用于汽车内部测量与执行部件之间的数据通信协议。
1.4 国内ABS系统研究的理论状态和具有代表的ABS产品公司我国ABS 的研究开始于80 年代初。
从事ABS研制工作的单位和企业很多,诸如东风汽车公司、重庆公路研究所、西安公路学院、清华大学、吉林大学、北京理工大学、上海汽车制动有限公司和山东重汽集团等。
具有代表性的有以下几个。
清华大学汽车安全与节能国家重点实验室有宋健等多名博导、教授,有很强的科技实力,他们还配套有一批先进的仪器设备,如汽车力学参数综合试验台、汽车弹射式碰撞试验台及翻转试验台、模拟人及标定试验台、Kodak 高速图像运动分析系统、电液振动台、直流电力测功机、发动机排放分析仪、发动机电控系统开发装置及工况模拟器、计算机工作站及ADAMS、IDEAS 软件、非接触式速度仪、噪声测试系统、转鼓试验台、电动车蓄电池试验台、电机及其控制系统试验台等。
