耐压测试仪 作业指导书
耐压测试仪作业指导书—范文
耐压测试仪作业指导书—范文1. 适用范围:适用于CJ2672S 耐压测试仪的操作和管理。
2. 职责：操作员：仪器的使用与日常保养,仪器的测试与管理。
3. 操作步骤：3.1、开机前检查:3.1.1、检查电源是否正常、夹具或电缆的选择是否正确。
3.2、操作步骤：3.2.1、将调压旋钮逆时针调到头，接通电源，将电源开关打开，此时仪器显示屏点亮；预热15 分钟，待机内达到热平衡后，方可进行测试。
3.2.2 、根据被测元件的要求设置相应测试条件.1设定输出电压：根据检验规格的要求设置“AC/DC'开关至所需要的电压种类，AC为交流档，DC 为直流档。
2、设定电流量程：根据检验规格对被测产品的要求设置电流量程，将“测试/预置”键按下，其它按键全部弹起，选择右边对应的电流量程档，调节“电流调节”电位器，使漏电流数显表显示需要测量的电流值。
设置完成后，将“测试/预置”键弹起，至测试位置。
3、设定测试时间：将“手动/ 定时”功能键按下去，依检验规格要求设定定时的时间，一般设置为60 秒。
323、被测试产品的一端连接与高压输出孔，如选择的电压为AC,则应选用AC高压输出孔，如选择的电压为DC,则应选用DC高压输出孔，另一端连接于仪器接地端（COM）。
3.2.4、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止, 测试的时间到达预置值, 仪器的测试电压被切断, 表示被测产品合格,此时“漏电流”表显示的值即为测试的漏电流值；在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和“超漏”指示灯亮这种情况下,被测试产品判定为不合格。
3.2.5、停机步骤：测试完成后接复位开关, 将电压调节旋钮向左旋至最小, 控制面板上的电源开关置于关闭状态,然后将电源插头线拔掉。
3.3、仪器重要参数：3.3.1、输出电压：AC:0~5KV, DC:0~5KV精度+/-5%。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订内容审核批准北京能高自动化技术股份有限公司Beijing Nego Automation Technology Co.,Ltd一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、范围北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：（四）测试说明1、将绝缘耐压测试仪器后板机壳之接地端子接地；2、以逆时钟方向将「电压调整旋钮」转到最低电压位置；3、按下电源开关，将电源开关切至的位置；4、将按键「AC/DC」切在即选择交流工频耐压测试，切在即选择直流耐压测试；5、将按键「SETTING CURRENT/ARC切在的位置（调整档位）；6、将RANGE打到实际测量标准下所要求电流的档位，如不确定，在测试时应按照由小至大的顺序调整，以提供有效的保护；7、将按键「I SET/ARC SET」切在据面板显示调整CURRENT旋钮（漏电流设定）；8、将按键「I SET/ARC SET」切在据面板显示调整ARC旋钮（电弧设定）；9、将按键「SETTING CURRENT/ARC」切在的位置（测试档位）；10、将按键「TIMER」切在的位置，对照面板的TIMER显示值，跟据测试所需调整TIMER的旋钮；或将按键「TIMER」切在的位置，即不选用定时器；11、将测试线从RETURN端子连接到被测设备上；12、将红色高压测试棒的插接端子插入「高压输出端子」，并且将另一端连接到被测设备；13、按「START」一次，画面显示STBY(STAND BY，准备开始)；14、再按「START」开始测试，测试时红色警告灯会持续闪烁；15、调整「电压旋钮」使面板的电压显示值升至测试所需值，调整幅度匀速，应保持在200V/s左右；16、定时时间到后若待测物通过测试，则面板的PASS灯会亮起；17、若没有通过测试，则面板的FAIL灯会亮起，蜂鸣器开始鸣叫，此时将高压棒自被测体上移开，并按「RESET」可以使蜂鸣器及FAIL灯关闭，并且回到初始状态。
耐压测试仪作业指导书(一)2024
耐压测试仪作业指导书（一）引言概述：耐压测试仪作业指导书（一）是为了指导用户正确使用和操作耐压测试仪，保证测试仪在工作过程中的安全和有效性。
本指导书包含了使用耐压测试仪的基本原理和步骤，以及常见故障排除方法。
通过按照本指导书的要求进行操作，用户能够准确地进行耐压测试，确保产品质量和用户安全。
正文：1. 耐压测试仪基本原理a. 耐压测试仪的工作原理和作用b. 耐压测试仪的基本组成部分c. 耐压测试仪的使用注意事项d. 耐压测试仪的典型应用场景2. 耐压测试仪操作步骤a. 准备工作：检查设备完好性和连接性b. 设定测试参数：设置电压、电流和时间等参数c. 连接被测设备：按照正确的接线方式连接被测设备和测试仪d. 启动测试：开始进行耐压测试并监测测试过程中的数据变化e. 停止测试和记录结果：测试结束后记录测试结果并关闭设备3. 耐压测试仪的常见故障排除方法a. 无法启动测试仪：检查电源是否接通，检查电源线是否正常b. 测试结果异常：检查被测设备是否连接正确，检查测试参数设置是否正确c. 数据读取不准确：检查测试仪感应器是否清洁，检查连接线路是否出现松动d. 故障报警：根据报警信息查找故障原因，进行相应的修复和维护4. 耐压测试仪的维护保养a. 清洁测试仪表面和连接线路b. 定期检查设备完好性和连接性c. 校准测试仪的参数和读数准确性d. 定期更换易损件和维护设备内部结构5. 安全注意事项和操作规范a. 使用个人防护设备，如绝缘手套和护目镜b. 在操作过程中遵循正确的电气安全规范c. 禁止未经授权人员进行操作和接触设备d. 遵循正确的停电和断电步骤，在操作过程中保持警觉总结：本指导书详细介绍了耐压测试仪的基本原理、操作步骤、常见故障排除方法、维护保养和安全注意事项。
用户按照本指导书的要求进行操作，能够准确、安全地使用耐压测试仪进行测试工作。
正确的使用和维护可以确保测试仪的长期稳定性和准确性，提高产品质量和用户满意度。
耐压测试仪操作指导书 CC2672C
4.9拆除实验电路或被测物，拔掉仪器高压测试线，拆除测试夹具，整理实验仪器和实验平台。
5.0注意事项
5.1本仪器输出高压，因此所用的电源必须有良好的接地，使用之前检查用电安全。
5.2使用人员应戴绝缘手套，脚下垫绝缘皮垫，以防电击。
5.3仪器测试端和被测物体的地线应良好连接，否则被测物体带有高压，可能发生意外事故。
4.5使用夹具时，正确连接夹具电路，被测物应可靠夹装。
4.6按“启动”按钮，“测试”灯亮，然后将电压调节到需要值并加载于被测物上，测试完成后按下“复位”键，切断输出高电压。如果被测物漏电流大于参考值，仪器则自动切断输出电压，并发出“超漏”报警，超漏指示灯亮，按“复位键”即可清除报警信号。
4.7在定时自动测量时，时间到了则仪器自动复位，出现报警可以按“复位键”清除。
耐高压测试仪作业指导书
1.0目的
指导测试室各相关人员对耐高压测试仪的使用，以及保证仪器的安全性。
2.0范围
CC2672C耐高压测试仪。
3.0责职
测试人：须严格按此实验方法进行操作，实验室人员负责设备维护保养。
4.0仪器操作步骤
4.1确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF位置，确认接地可靠。
5.8万一发生紧急情况，应该立即切断电源，拔出高压测试线。
制定：审核：批准：日期：
5.4开机前必须将“电压调节”旋钮逆时针旋到“0”位置，打开电源后，要按下“复位”，使输出电压断
开，测试灯不亮。
5.5在按下电压量程转换之前，要保证仪器处于“复位”状态，否则会损坏仪器。
5.6当仪器在启动状态或测试高压未释之前，绝对不能触及被测物，测试线或者高压测试端。
耐压测试作业指导书
工序名称页次第1页 共1页工 具版本V1.0编 制审 核批 准日 期日 期日 期生效日期文件编号：成品耐压（电介质强度）测试产品名称:成品安全检测RK2671/耐压测试仪&锡纸（20c㎡)◆ 作业步骤：人员配置1耐压测试作业指导书1.被测试的产品必须是组装成成品，各部件都连接在一起，不可以是半成品或未组装完成产品。
2.测试过程中，注意仪器正负夹头碰撞造成产品掉漆/刮伤等质量问题。
◆ 注意事项：步骤一:1.点击耐压测试仪黑色圈中的黑色电源“开关”POWER，打开电源。
2.按下第二个黑色圈中红色复位按扭/RESET 复位。
3.确认箭头指示的电压调节按扭为归零状态。
如图中箭头所示向左旋转！4.确认定时器设置的时间为65S(如图中65的绿色字体）。
（如图一所示）步骤二:（测试网电源和保护接地可触及金属部件之间强度/1500V ）1.将产品电源插头插入测试仪高压输出对应的排插孔。
2.将测试仪的负极线（黑色线）夹在支臂与加热器处的金属表面。
（如图二所示）步骤三:1.按下绿色开关STARTUP/开始测试，并确认显示屏测试字体变红。
2.同步用手调节电压旋扭到1.5KV+/-0.02KV 。
3.等待定时器到0时，仪器自动停止，且仪器无报警，表示测试“OK”。
（如图三所示）步骤四：（测试网电源和未保护接地的外壳部件之间强度/4000V ）1.在产品外壳粘上一张在规格要求内的锡纸，并把测试负极线夹在锡纸上。
2.按照<图三>第一步启动测试仪。
3.用手调节电压旋扭到4.0KV+/-0.02KV 。
4.等待定时器到0时，仪器自动停止，且仪器无报警，表示测试“OK”。
（如图四所示）测试过程。
耐压测试仪 作业指导书
耐压测试仪作业指导书【1】修改记录报送部门：经理会抄送部门：技术部、生产部、质管部一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保产品质量。
二、范围操作YD2673A耐压测试仪测试公司产品的全过程。
三、权责一）生产部1、负责耐压仪的使用操作、日常维护及保养。
二）质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。
三）技术部1、负责拟制、修订本规程。
四、操作要求1、本设备的维护保养由专人负责，操作人员需培训合格才能上岗。
2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫，并设置高压警示标志。
3、操作人员上岗前应做好绝缘防护，应配带绝缘手套。
五、操作规程：一）工前准备：1、按照调试规程或检验规程准备仪器备件；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物；4、确认已做好绝缘防护，配带绝缘手套，二）连接待测板件或设备：1、确定电压表指示为0，测试灯熄灭；2、连接好接地线；3、接入待测板件或设备。
三）测试：1、将调压旋钮逆时针调到头，关掉仪器电源时控开关；2、接通电源，将电源开关打开，开关内灯应亮；3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC/DC”开关至所需要的电压种类。
AC为交流档，DC为直流档；4、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量程，选择测试电流的调节范围，按下设置/测量转换开关，调节电流设置旋钮，设置切断电流值，然后松开设置开关，置测试位置。
5、如需时控，根据调试或检验规程的要求设定所需要的测试时间。
通过两位BCD拨盘来设置测试时间。
6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出孔，如选择的电压为DC，则应选用DC高压输出孔，另一端连接于被测端（COM）。
7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直至调节到所需要的电压值为止。
耐压测试仪作业指导书
耐压测试仪作业指导书一、引言耐压测试仪是一种用于测量电气设备绝缘性能的仪器。
它可以对电气设备进行高压测试，以确定其能否在额定电压的环境下正常工作而不发生漏电或其他安全问题。
本作业指导书旨在为操作人员提供关于如何正确使用耐压测试仪进行测试的指导。
二、安全事项在进行任何测试之前，请务必注意以下安全事项：1. 请确认测试仪器已经通过校准，并处于正常工作状态。
2. 请确认电源已正确接地，并且不处于带电状态。
3. 在进行测试之前，请检查测试设备和电路是否与电源隔离，以避免电击伤害。
4. 在进行高压测试时，请确保周围没有易燃物质，并保持良好的通风条件。
5. 使用绝缘手套、护目镜和其他个人防护装备，以确保人员的安全。
三、测试流程1. 准备工作a. 确认测试仪器已经处于正常工作状态，并连接到正确的电源。
b. 根据被测试设备的额定电压选择测试仪器的输出电压，并将其设定为该值。
c. 将测试仪器的电极正确连接到被测试设备，并确保连接牢固可靠。
2. 开始测试a. 打开测试仪器的电源，并确保仪器的指示灯正常闪烁。
b. 逐步增加测试仪器的输出电压，直到达到被测设备的额定电压。
c. 在设定电压下维持一段时间，通常为1-5分钟，以观察设备的工作状态。
3. 结束测试a. 在测试完成后，逐步减小测试仪器的输出电压，直到为零。
然后关闭测试仪器的电源。
b. 断开测试仪器与被测试设备之间的连接，并检查连接器和电缆是否完好无损。
c. 检查被测设备是否出现任何异常情况，如漏电现象或其他损坏。
四、故障排除在测试过程中，可能会遇到一些故障，如设备无法正常工作、电源中断等。
以下是一些常见的故障排除方法：1. 检查测试仪器的电源，确保其正常供电，并检查是否有电源线松动或损坏。
2. 检查测试仪器的接地线是否连接牢固，并确认测试环境的接地是否正常。
3. 检查被测试设备的连接器和电缆是否插入正确，并确保没有损坏或松动。
4. 检查被测设备的绝缘性能是否达标，如有问题请及时修复或更换设备。
耐压测试仪作业指导书
耐压测试仪作业指导书一、介绍耐压测试仪是一种仪器设备，用于测试电气设备在额定电压下的耐压性能。
本文档将为操作员提供详细的操作指导，以确保正确使用耐压测试仪并保障操作人员的安全。
二、操作准备1. 确保工作环境干燥、清洁，远离可燃物品。
2. 检查耐压测试仪的外观是否完好，无损坏和松动的零部件。
3. 将耐压测试仪插上电源，并将电源线连接到正确的电源插座。
4. 仔细阅读耐压测试仪的用户手册，了解仪器的功能和操作步骤。
三、操作步骤1. 将待测试的电气设备正确连接到耐压测试仪，确保连接牢固和正确。
2. 打开耐压测试仪的电源开关，并选择合适的测试电压。
3. 调整测试电压至设定值，并等待仪器稳定。
4. 确保待测试的电气设备与地线连接良好。
5. 按下开始测试按钮，测试仪器开始进行耐压测试。
6. 观察测试过程中的指示灯和显示屏，确保测试正常进行。
7. 测试完成后，关闭测试仪器的电源开关。
8. 从耐压测试仪上拆卸待测试的电气设备，注意操作时防止触电。
四、安全注意事项1. 在操作耐压测试仪前，请确保操作人员已经接受过相关培训并熟悉仪器的操作流程。
2. 在测试过程中，严禁将手指或其他物品插入测试仪器内部。
3. 禁止使用有潮湿手的人员操作耐压测试仪。
4. 确保耐压测试仪的电源线不会被踩踏或绊倒。
5. 提示测试人员必须保持警觉，确保测试过程中没有任何异常情况。
6. 禁止在工作现场吸烟或使用其他易燃物品。
7. 在测试过程中如有异味、冒烟或其他异常情况，应立即停止测试，断开电源并与维修人员联系。
五、维护与保养1. 每次使用后，将耐压测试仪的电源线拔出并清洁仪器外部。
2. 定期检查耐压测试仪的外观，如有损坏或松动的零部件，应及时修复或更换。
3. 如发现测试仪器的测试结果异常或显示不准确，应立即停用并联系维修人员进行维修或校准。
六、故障排除如在操作耐压测试仪时遇到以下问题，请参考以下排除方案：1. 仪器不能正常开机：检查电源是否连接正确，电源插座是否通电。
耐压测试仪作业指导书
耐压测试仪作业指导书1耐压测试仪作业指导书修改记录报送部门：经理会抄送部门：技术部、生产部、质管部一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保产品质量。
二、范围操作 YD2673A 耐压测试仪测试公司产品的全过程。
三、权责一）生产部1、负责耐压仪的使用操作、日常维护及保养。
二）质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。
三）技术部1、负责拟制、修订本规程。
四、操作要求1、本设备的维护保养由专人负责，操作人员需培训合格才能上岗。
2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫，并设置高压警示标志。
3、操作人员上岗前应做好绝缘防护，应配带绝缘手套。
五、操作规程：一）工前准备：1、按照调试规程或检验规程准备仪器备件；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物；4、确认已做好绝缘防护，配带绝缘手套，二）连接待测板件或设备：1、确定电压表指示为0，测试灯熄灭；2、连接好接地线；3、接入待测板件或设备。
三）测试：1、将调压旋钮逆时针调到头，关掉仪器电源时控开关；2、接通电源，将电源开关打开，开关内灯应亮；3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC/DC”开关至所需要的电压种类。
AC为交流档，DC为直流档；4、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量程，选择测试电流的调节范围，按下设置/测量转换开关，调节电流设置旋钮，设置切断电流值，然后松开设置开关，置测试位置。
5、如需时控，根据调试或检验规程的要求设定所需要的测试时间。
经过两位BCD拨盘来设置测试时间。
6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出孔，如选择的电压为DC，则应选用DC高压输出孔，另一端连接于被测端（COM）。
7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直至调节到所需要的电压值为止。
耐压测试仪指导书
耐压测试仪指导书1. 引言1.1 背景耐压测试仪是一种用于测试电子设备或电气设备绝缘强度的仪器。
通过施加高电压，测试设备是否能够承受特定的电压而不发生破坏或漏电现象。
1.2 目的本指导书旨在向用户提供使用耐压测试仪的详细说明，包括操作前的准备工作、操作步骤、注意事项以及常见故障处理方法等内容。
2. 规格和功能耐压测试仪通常具有以下规格和功能：- 输入电压范围：XXV~YYV- 输出电压范围：ZZV~WWV- 最大输出电流：AAmA- 最大测试时间：BB秒- 支持多种测试模式：直流、交流、电弧等- 自动故障检测和保护功能- 易于操作的用户界面3. 操作前的准备工作在操作耐压测试仪之前，必须进行以下准备工作：3.1 设备检查检查耐压测试仪的外部和内部是否有损坏或松动的零件。
特别注意连接线路的牢固性和绝缘状况。
3.2 电源连接将耐压测试仪正确地连接到稳定的电源。
确保电源电压和频率与设备要求相匹配。
3.3 场地准备选择一个平坦、干燥、通风良好的场地进行测试。
确保场地和周围环境没有可导电的物体或液体。
4. 操作步骤4.1 参数设置根据测试的要求，设置合适的电压和电流参数。
确保这些参数不会超过被测设备的额定规格。
4.2 连接设备将耐压测试仪的输出端与被测设备的输入端连接。
确保连接牢固可靠，并注意正确连接。
4.3 开始测试按照设备的操作指南，在耐压测试仪上选择合适的测试模式，并按下开始按钮开始测试。
监控仪器的显示屏，确保测试过程正常进行。
4.4 测试结束测试完成后，断开耐压测试仪与被测设备的连接。
关闭耐压测试仪，并将所有参数恢复到初始设置。
5. 注意事项5.1 安全第一在操作耐压测试仪时，务必穿戴符合安全要求的个人保护装备，如绝缘手套和安全眼镜。
确保设备处于安全状态，避免触碰裸露的导线或高压部件。
5.2 仔细阅读说明书在操作耐压测试仪之前，仔细阅读设备的说明书，了解设备的功能和操作方法。
遵循正确的操作步骤，以确保测试的准确性和安全性。
耐压测试仪作业指导书
应包括测试日期、被测设备信息、测试人 员、测试目的等。
测试数据记录
应详细记录每个测试点的电压、电流、时 间等数据，并确保数据准确无误。
测试报告正文
应包括测试环境条件（如温度、湿度）、 测试设备型号、测试设备校准状态、测试 数据记录、异常情况记录等。
异常情况记录
应对测试过程中出现的异常情况如设备故 障、数据异常等进行详细记录，以便后续 分析原因。
耐压测试仪作业指导书汇报人 NhomakorabeaXXX 20XX-XX-XX
contents
目录
• 简介 • 操作前的准备 • 操作流程 • 测试结果分析与解读 • 维护与保养 • 相关文件与记录
01
简介
目的和范围
目的
确保耐压测试仪在使用过程中遵循规范的操作流程，保证测试结果的准确性和仪器的安全使用。
范围
本指导书适用于所有使用耐压测试仪的作业过程，包括设备安全操作、测试程序、测试数据处理等方 面。
设置测试参数
根据测试要求，设 置仪器参数，如电 压、电流等。
开始测试
按下“开始”按钮 ，仪器将开始进行 测试。
观察测试过程
观察测试过程中仪 器的反应和样品的 状况，记录相关数 据。
分析测试结果
根据测试数据，分 析样品的耐压性能 ，如通过/不通过等 。
04
测试结果分析与解读
数据记录与分析
确保数据记录的准确性
感谢您的观看
THANKS
耐压测试仪介绍
定义
耐压测试仪是一种用于检测电 气、电子设备及其组件在规定 电压下的性能和安全性的仪器
。
工作原理
耐压测试仪主要基于电容器充放 电的原理，通过逐渐升高电压来 检测设备在规定电压下的性能表 现。
耐压测试仪操作保养作业指导书[规范]
![耐压测试仪操作保养作业指导书[规范]](https://img.taocdn.com/s3/m/2161b3fb0b4e767f5bcfce1f.png)
1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精密度、精密度在受控状态；以延长仪器/量具使用周期，特制定本作业指导书。
2. 概述适用于本公司所用耐压测试仪,测试真空镀及表面涂层产品的导电性能。
3. 术语4. 操作说明4.1使用前：首先检查耐压测试仪是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须通知计量管理员安排校验）。
4.2检查耐压测试仪结构部件是否完整,红色笔和黑色测试夹连接是否正常。
4.3耐压测试仪各部份名称介绍如下图:4.4操作方法：4.4.1操作者应戴绝缘手套,脚下应有绝缘垫；4.4.2接通电源:确定电压调节旋钮已置“0”位,然后打开电源开关；4.4.3设定“漏电流”值：按下预置/测试开关，调节漏电流预置电位器将“漏电流预置在所需值,我司设定为5mA（毫安）；4.4.4黑色测试夹夹住被测样品，测试夹的另一端插入仪器测试接地孔内。
4.4.5红色笔插入DC直流输出端；4.4.6手动测试：将定时/手动开关置在“手控”位置，按下启动开关，调节电压调节旋钮、缓慢使输出电压至所需值。
4.4.7我司客户标准为8KV（千伏）左手拿住测试夹（测试夹夹紧被测样品）右手拿住红色笔把手，笔尖在被测样品区域“上下左右”扫描。
产品不被电压击穿为合格。
4.4.8测试结束后,先按下复位键确定电压调节旋钮已置“0”位,然后关掉电源开关。
4.4.9定时测试：将定时/手动开关置在“定时”位置，调节定时拨盘开关，设定所需的定时时间，然后按下启动开关，调节电压调节旋钮使输出电压至所需值。
4.4.10在测试过程中，如果检测到的“漏电流”值超过设定的“漏电流”预置值时仪器会自动报警并切断输出电压。
这时按下复位开关即可，仪器重新回到待测状态。
4.4.11如果检测到的“漏电流”没有超过设定值，则定时时间到或按下复位开关后，仪器回到待测试状态。
4.5操作保养注意事项：4.5.1必须使用三孔电源插座,接地一定要良好；4.5.2仪器接地一定要和电源地可靠连结；4.5.3打开仪器电源前要把“电压调节”旋钮逆时针旋转到底；4.5.4在预置各项功能之前,要将仪器处于“复位”状态；4.5.5不要在测试状态下接触被测件及测试导线；4.5.6不要人为地将输出高压端与机壳或地线短路,以免损坏仪器；4.5.7万一发生意外情况,应立即切断电源；4.5.8指示灯或报警出现故障时应立即检修。
连接器行业实验室耐压测试仪作业指导书
1.未经允许不可拆开测试仪箱体以防止漏电。
2.定期检查和校验测试仪各相关配件，以保证使用者的安全和仪器的准确性。
3.不得私自更改仪器内部的线路和零件。
4.非训练合格人员不可使用与操作。
5.高压测试中绝对不能碰触测试物体或任何与待测物有连接的物体。
制定
审核
批准
标题
耐压测试仪作业指导书
文 of 1
制定日期
一、目的：
为规范耐压测试仪之作业程序，以保证耐压测试仪得到正确、安全的使用。
二、适用范围：
适用于规格之耐压测试仪。
三、权责：品管课负责仪器的使用与保养。
四、定义：无
五、作业内容：
1.使用前请先戴上绝缘手套，脚下垫绝缘像皮垫，出示警告标志于显眼处；
2.检查夹具是否正常，是否有接触到位，如没有需重新安装；
3.接通电源，开启电源开关，检查测试仪是否处于“复位”状态，电压显示是否为“0”如没有，需先调整复位并归零。
4.连接被测物品的正确两端，按下启动钮，等待测试时间完毕后按下复位按钮，取出被测物品。
5.测试完毕后，关闭电源开关并拔掉电源插头，取出正负极夹具并归位。
耐压测试仪日常点检作业指导书
文件名称：
文件编号：QM-IPQC-WI01 版本：Ver 1.1 生效日期：2013-03-01 页码：第1页 共1页
耐压测试仪日常点检作业指导书
1.目的：为确保仪器功能处于正常测试状态，以保障产品的检验，确保产品的质量。 2.适用范围：适用于本公司凡是用于检验产品的耐压测试仪，其日常的操作和测试活动。 3.点检操作步骤： 3.1 开启耐压测试仪，检查仪器的输出电压、漏电流和时间的显示正常。 3.2 调节输出电压为1500V，切断电流设置为1.0mA，测试时间设置为3秒钟（或是设置为“不定时”） 3.3 取出耐压测试仪点检器。 耐压机的回路导线连接至点检器的回路端（GND）， 高压输出的导线连接至点检器的通过端（OK）。 3.4 按下耐压测试仪的启动按钮，输出电压应指示为1500V（±5％），而漏电流指示的电流值应小于 切断电流1.0mA。这时耐压机的绿灯亮起，显示是合格，说明预警功能正常。 3.5 确认后等时间到自动复位，或手动按下仪器的复位按钮。 3.6 重复步骤3.3-3.5，。 耐压机的回路导线连接至点检器的回路端（GND）， 高压输出的导线连接至点检器的报警端（NG）。 3.7 启动耐压机，这时红灯应亮起，并发出蜂鸣声，显示是不合格，说明预警功能正常。 4.技术要求： 4.1 在每天生产期间必须对仪器进行点检工作，将结果填写在《仪器日常点检记录》中。 4.2 一旦发现仪器出现异常或发生故障，必须立即停止使用，并通知线长和仪器的相关工程人员进行 处理。待仪器维修合格或更换新的仪器后，生产方可以继续进行。 4.3 一旦发现仪器出现异常或发生故障，线长必须对当下批次的产品进行标识并通知品管进行处理。 4.4 仪器必须每年一次交由相关负责人进行进行校准，操作人员应检查仪器在有效期内使用。 5.注意事项： 5.1 严格按照每2小时
耐压仪测试作业指导书
注意事项：
主要设备/工具：
耐压测试仪，Room Master绝缘测试工装
图五
1.测试过程中严禁触摸锡箔纸，防止被电击伤
作业步骤：作业图：1:开机设置：开机按Exit键进入主菜单，按设置键进入设置页面。
（图一所示）
2：设置输出电压为：2KV；（图二所示） 电流档位为：20mA 电流上限为：10.00mA; （图三所示）上升时间为：5.0S;测试时间为：60.0S;（图四所示）3：按Exit键进入主菜单，按测试键进入测试页面。
（图一所示）
4.将整机上电，红色线连接锡箔纸，黑色线连接金属插头(整机下侧于锡箔纸水平接触，金属插头不能接触到锡箔纸，防止测试过程中烧机）图五所示；按启动键开始自动测试，测试时间60s，测试PASS后按复位键，将整机断电，流入下一工位。
（测试过程中严禁触摸锡箔纸，防止被电击伤）
工序号
1
耐压测试仪操作指导书
图二
设置键
测试键 Exit
红色线连接锡箔纸
下侧于锡箔纸水平接触
二
黑色线连接金
属插头。
耐压仪作业指导书
1目的为公司耐压仪对的使用提供指导。
2合用范畴公司全部耐压仪。
3日常仪器功效检测3.1接通电源，开机检查电压显示，漏电流显示，定时倒计时显示与否正常。
3.2在电压输出显示为“0”的状态下，微调输出电压至10V，此时蜂鸣器报警、超漏批示灯亮，表明仪器各项功效正常，反之则仪器功效存在不良现象（此检查可在AC 或AD 状态下进行）3.3如上述两项有任何一项存在不良现象，请将该仪器立刻停止使用，并尽快检修。
4测试作业内容4.1完毕仪器功效日常检测后，在电压输出显示为“0”的状态下，连接好被测物体。
4.2根据被测器件技术指标，按DC/AC 开关选择测试电压。
4.3按下漏电流预置开关，选择所需电流范畴档。
AC：0.3—2mA 或2—20mA 和DC:0.3—2mA 或1—10mA（CS2670A 型测试仪无DC功效）4.4根据被测器件技术指标调节漏电预置电位器，旋钮到所需报警值，设立好后弹开漏电流预置开关，使其置于测试状态。
4.5交流手动测试4.5.1将定时开关打到关的位置，按下启动键。
此时测试灯亮，将电压调到所需的批示值。
4.5.2测试完毕后将电压调节到测试值的1/2 位置按复位钮，电压输出切断、测试灯灭，此时被测物为合格。
4.5.3如果被测物漏电流值超出最大预置电流，仪器将自动切断输出电压，同时蜂呜器报警，超漏批示灯亮，此时被测物为不合格，按下复位键去除报警声。
4.6交流定时测试4.6.1选择定时开关设为“开”状态，根据被测器件技术指标设定所需测试时间值。
4.6.2按下启动键，将电压调到所测试值，此时时间显示为倒计时，测试灯亮。
4.6.3当定时届时测试电压被自动切断，被测物为合格，若电流过大不到计时时间、超漏灯亮、蜂鸣器报警，被测物为不合格。
4.7直流的测试（CS2670A 型耐压测试仪无直流功效）4.7.1将电压转换开关置于DC 档，将被测物体用高压线连接DC 输出端。
4.7.2再按上述操作环节4.5 、4.6 条进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ﻩ

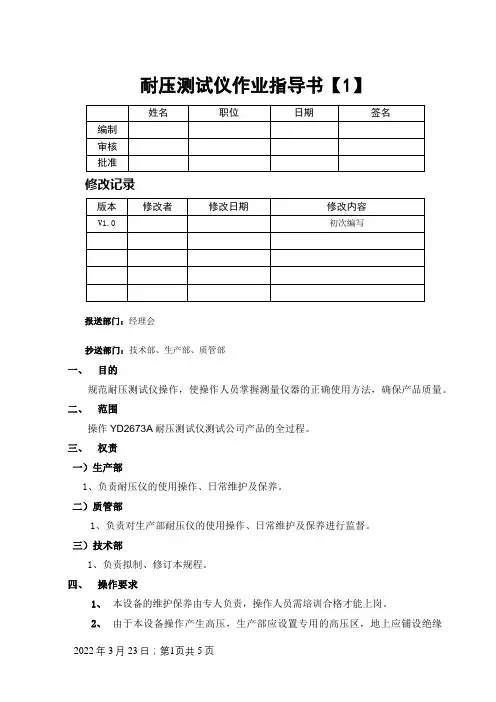

耐压测试仪作业指导书
修改记录
报送部门:经理会
抄送部门:技术部、生产部、质管部
一、目的
规范耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,确保产品质量。
二、范围
操作 YD26７3A 耐压测试仪测试公司产品的全过程。
三、权责
一）生产部
1、负责耐压仪的使用操作、日常维护及保养。
二）质管部
1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。
三）技术部
1、负责拟制、修订本规程。
四、操作要求
1、本设备的维护保养由专人负责,操作人员需培训合格才能上岗。
2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫，
并设置高压警示标志。
3、操作人员上岗前应做好绝缘防护,应配带绝缘手套。
五、操作规程:
一)工前准备:
1、按照调试规程或检验规程准备仪器备件;
２、确认仪器处于工作正常状态;
3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物；
４、确认已做好绝缘防护，配带绝缘手套，
二)连接待测板件或设备：
１、确定电压表指示为0，测试灯熄灭；
2、连接好接地线；
3、接入待测板件或设备。
三)测试：
1、将调压旋钮逆时针调到头,关掉仪器电源时控开关;
２、接通电源，将电源开关打开,开关内灯应亮；
3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档,设置“A
Ｃ/DC”开关至所需要的电压种类。
AC为交流档,ＤC为直流档;
４、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量程，选择测试电流的调节范围,按下设置/测量转换开关,调节电流设置旋钮，设置切断电流值,然后松开设置开关,置测试位置。
5、如需时控，根据调试或检验规程的要求设定所需要的测试时间。
通过两位BＣＤ
拨盘来设置测试时间。
6、被测试产品的一端连接与高压输出孔,如选择的电压为ＡＣ,则应选用AC高压输
出孔,如选择的电压为ＤC，则应选用ＤＣ高压输出孔，另一端连接于被测端(CO
Ｍ）。
７、按启动开关，则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止。
8、复原开关用作为切断测试电压，在任何启动状态，按该开关,测试电压被切断,
测试指示灯熄灭。
９、如果用时控,测试时间到达预置值，仪器的测试电压被切断,表示被测产品合格。
1０、在测试中,被测试产品中电流超过设定值，则测试电压被切断,同时产生报警声和不合格指示灯亮(警示约１秒）这种情况下，被测试产品被判定为不合格。
11、在生产中如需快速测试前先设定AC/DC开关,电压量程开关，切断电流值，时控
值,并打开时控开关，调节好所需电压值,设置测量开关为测量位置然后按复原
开关以切断测试电压，连接被测试产品,按启动开关,则进入测试状态。
在下次
测试中,如不改变测试参数,则不要改变任何设置开关和调压按钮。
六、注意事项：
一）仪器使用中有高压输出，使用时必须绝对注意安全,非操作人员不得接触仪器设备。
二)仪器接地端(后面板黑色接线柱）须可靠接地，接地线径不应小于0.75的多股
线。
严禁将地线通过自来水管等接地性能不良的导电物接地。
为避免意外电击,
操作者应带适当的绝缘手套和站在适当的绝缘垫上。
三）被测板件或设备应放在适当的绝缘垫上。
四)接通电源开关前，必须将调压旋钮以逆时针方向旋转到头。
五）当不使用该仪器时，应将调压旋钮逆时针调至头，并关掉电源开关，以防止
非专业人员操作该仪器。
六)需要改变测试电压范围或改变AC/DC开关,必须在仪器的复原状态，同时将调压
旋钮逆时针调到头。
七）当仪器在测试状态或高压未释放尽以前决不允许触及被测试物、测量线和各高压输出孔。
八)触及被测物、测试头和高压输出孔时必须满足以下条件:
1、高压指示灯(启动指示灯）熄灭;
2、电压数显表指示为0；
3、高压输出端与ＣOＭ(被测端）短放电，尤其在DＣ工作方式时或测试容性被测
件时更应该给仪器以充分的放电时间。
九)如有意外事件发生时,应立即切断电源,并脱开电源线。
七、保养与维护
一）使用与储存时应避免直接光照、高温、高湿、灰尘、腐蚀等，环境应整洁。
二）保持仪器清洁,仪器及仪器周围无灰尘等杂物。
三）定期检查仪器应处于正常工作状态,各指示灯指示正常,不正常时应及时进行修理。
八、本管理办法由公司技术部负责解释；本管理办法自2011年05月028日生效,如有
与本管理办法相背的均以本管理办法为准。
九、参考文件:《YD267３耐压测试仪使用说明书》
十、附件表单:
附件１.《耐压测试仪维护保养记录》
耐压测试仪作业指导书《耐压测试仪维护保养记录》。
