幕墙通风系统
玻璃幕墙的呼吸系统——开启扇
玻璃幕墙的呼吸系统——开启扇摘要:玻璃幕墙因良好的透光性及自重轻等优势是高层建筑围护结构的优先选择。
本次论述主要就玻璃幕墙中开启扇的一般设计形式做简单的论述。
开启扇类似于建筑的口鼻,兼顾换气、通风等功能,是建筑设计中很重要的组成部分。
基于此,下文对玻璃幕墙的开户扇进行简要阐述。
关键词:玻璃幕墙;开启扇前言:随着科技的进步,幕墙开启的形式也越发多样,因此在设计中幕墙的开启扇选择也是幕墙设计的重要考虑因素。
1开启扇的安全性及相关规范要求玻璃幕墙作为建筑的围护结构,本身要求具有良好的密封性。
如果开启窗设置过多、开启面积过大,既增加了采暖空调的能耗、影响立面整体效果,又增加了雨水渗漏的可能性。
JGJ102-96中,曾规定开启扇面积不宜大于幕墙面积的15%,即是这方面的考虑。
但是,有些建筑,比如学校,会堂等,既要求采用幕墙装饰,又要求具有良好的通风条件,其开启面积可能超过幕墙面积的15%。
因此,本次修订对开启面积不再做定量规定。
实际幕墙工程中,开启窗的设置数量,应兼顾建筑使用功能、美观和节能环保的要求。
开启扇的角度和开启距离过大,不仅开启扇本身不安全,而且增加了建筑使用中的不安全因素,安装在玻璃幕墙上面的上悬窗,通常可以打开的角度都很小,这方面也是有相关规范的。
这样规定不光是为了避免对幕墙的外观产生影响,而且也关系到使用上的安全。
尤其是在高层建筑当中,高处的风力要明显大于地面附近的风力,如果采用传统的平开窗,大风有可能会把打开的窗户吹掉,从而造成高空坠物的风险。
而且掉下来的窗扇,还有可能会连带砸坏幕墙上的玻璃,损失将会非常惨重。
2开启扇的材质开启扇的材料,可以选择钢材或者是铝合金,只要能达到足够的强度就可以。
而开启扇上面的玻璃也是有规定的,超过一定高度的情况下,必须要采用安全的钢化玻璃,而不能使用普通玻璃,同样是出于安全的需要。
同时开启扇的框架颜色以及玻璃颜色都应该和幕墙保持一致。
对于横隐的玻璃幕墙开启扇,应在底部设置铝合金或钢制托板,托板符合受力要求。
幕墙设计中的通风与空气质量控制

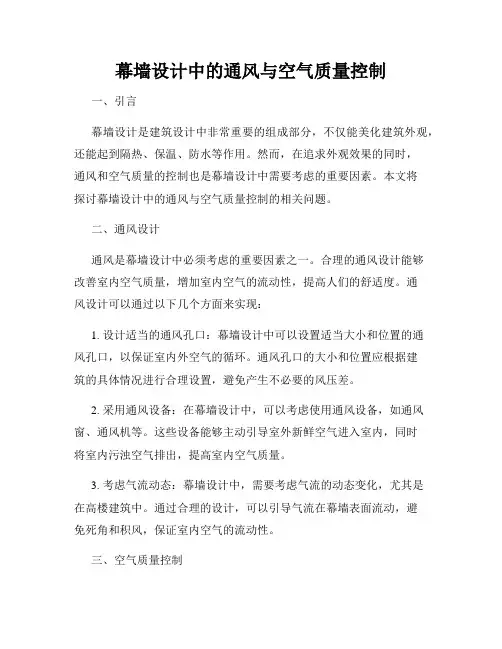

幕墙设计中的通风与空气质量控制一、引言幕墙设计是建筑设计中非常重要的组成部分,不仅能美化建筑外观,还能起到隔热、保温、防水等作用。
然而,在追求外观效果的同时,通风和空气质量的控制也是幕墙设计中需要考虑的重要因素。
本文将探讨幕墙设计中的通风与空气质量控制的相关问题。
二、通风设计通风是幕墙设计中必须考虑的重要因素之一。
合理的通风设计能够改善室内空气质量,增加室内空气的流动性,提高人们的舒适度。
通风设计可以通过以下几个方面来实现:1. 设计适当的通风孔口:幕墙设计中可以设置适当大小和位置的通风孔口,以保证室内外空气的循环。
通风孔口的大小和位置应根据建筑的具体情况进行合理设置,避免产生不必要的风压差。
2. 采用通风设备:在幕墙设计中,可以考虑使用通风设备,如通风窗、通风机等。
这些设备能够主动引导室外新鲜空气进入室内,同时将室内污浊空气排出,提高室内空气质量。
3. 考虑气流动态:幕墙设计中,需要考虑气流的动态变化,尤其是在高楼建筑中。
通过合理的设计,可以引导气流在幕墙表面流动,避免死角和积风,保证室内空气的流动性。
三、空气质量控制除了通风设计,控制室内空气质量也是幕墙设计中需要重视的问题。
通过合理的设计,可以保证室内空气质量达到一定的标准,提高人们的生活质量。
1. 选择合适的材料:在幕墙设计中,应选择无毒、无味、无放射性的环保材料。
这种材料不会释放有害物质,对室内空气质量没有负面影响。
2. 保证室内外空气分离:幕墙设计中应确保室内外空气的有效隔离,避免室内空气受到污染。
可以通过密封性好的设计和加强室内空气净化设备的使用来实现。
3. 注意细节设计:细节设计是控制室内空气质量的关键。
例如,合理设置幕墙与其他建筑构件的接缝,避免室内外空气交叉污染;增加室内绿化植物,提高空气氧含量;合理设置室内外温差,避免出现潮湿环境等。
总结:通风与空气质量控制在幕墙设计中是非常重要的考虑因素。
通过合理的通风设计和空气质量控制,能够提高室内空气质量,增加人们的舒适感。
辽宁幕墙通风器用途
辽宁幕墙通风器用途辽宁幕墙通风器主要用于解决建筑物外墙幕墙系统中的通风问题。
幕墙通风器是一种安装在幕墙系统上的特殊设备,通过其设计合理的通风结构和通风机制,有效地实现建筑物内部空气与室外空气之间的交换,提高室内空气质量,改善室内环境。
幕墙通风器的主要用途包括以下几个方面:1.提高室内空气质量:幕墙通风器能够实现室内外空气的流通,将旧空气带出,同时将新鲜空气引入室内,保持室内空气的新鲜和清洁,有效改善室内环境,减少污染物和异味的积聚。
2.节约能源:幕墙通风器在通风的同时,利用风能推动通风器的旋转,减少了电力和能源的消耗,实现了通风系统的节能效果。
特别是在夏季,通过幕墙通风器将室外清凉的空气引入室内,可以有效降低空调系统的负荷,减少能源消耗。
3.调节室内温度:幕墙通风器可以通过控制通风速度和数量,调节室内外空气的流通速度和量,从而改变室内的温度。
在夏季炎热时,通风器可以增强室内的通风效果,降低室内温度;而在冬季寒冷时,通风器可以减少室内外温差,保持室内的温暖。
4.减少噪音和振动:幕墙通风器可以通过装置降噪材料和采用减振设计,有效减少室外噪音和振动的传递,提供较为安静的室内环境。
尤其对于位于嘈杂区域的建筑物,如市中心、高速公路旁等,幕墙通风器的使用可以明显改善室内的舒适度。
5.提高建筑外观效果:幕墙通风器具有独特的设计和外观风格,可以根据建筑物的整体设计和风格进行个性化定制,使幕墙系统更加美观和时尚。
同时,通风器可以为幕墙增加层次感和立体感,提高建筑物的视觉效果。
总的来说,辽宁幕墙通风器作为一种专门用于解决幕墙系统中通风问题的设备,具有提高室内空气质量、节约能源、调节室内温度、减少噪音和振动、提高建筑外观效果等多种用途。
随着人们对室内环境舒适度和健康性的要求越来越高,幕墙通风器在建筑工程中的应用也越来越广泛。
幕墙通风系统设计及实践
幕墙通风系统设计及实践摘要:本文探讨了幕墙通风系统的结构形式、热工性能等方面以及内、外循环式幕墙通风系统,同时针对实际情况分别分析了两种幕墙通风系统在工程中的应用。
关键词:幕墙通风系统设计实践双层通风幕墙兴起于上世纪90年代的欧洲,后来别全国各地广泛使用。
双层通风幕墙也叫热通道幕墙,它属于外墙结构的一种,由外层玻璃、空气间层和内层玻璃组成,其中空气间层由通风的作用。
内循环式通风幕墙和外循环式通风幕墙是如今使用频率最高的双层循环式幕墙结构形式。
两者都很好的实现通风的作用,只是利用的原理不同。
虽然都是利用了空气间层,但内循环式通风幕墙是通过室内空气实现通风,而外循环式通风幕墙是通过室外空气实现通风。
传统的双层Low-e玻璃幕墙在传热系数和遮阳系数上还存在较大的缺陷,但是循环式通风幕墙在这些方面得到了显著的提升。
双层玻璃及中间空气层的作用就是能够有效的隔绝室外产生的噪音,改善光照条件,缓解阳光直射现象,有效减少眩光困扰,从而有效改善室内热环境。
一、幕墙通风系统设计(一)幕墙通风系统的作用室内空气流通良好对人们日常生活质量有着至关重要的意义,空气流通的情况会对身体健康状况和工作、劳动的效率产生直接影响。
室内空气不流通,会导致室内空气污染(如烟尘、潮湿气体、有毒有害器、细菌等)滞留在室内,对人体的健康造成不良的影响。
因此,室内空气流通对及时有效排除室内空气污染具有关键性的作用。
而幕墙的通风系统不仅可以保证室内的自然空气流通,还可以保持室内空气的湿度和温度适宜,在保障人体生命健康的同时,还可以提供更舒适、适宜的生活和工作环境。
(二)幕墙通风系统的形式幕墙的通风系统主要分为自然通风和机械通风两种形式。
自然通风就是指幕墙利用室内外的空气比重和温度的差异和迎风面和背风面风速压力的区别,实现室内外空气流通。
自然通风的应用十分广泛,如推拉窗、百叶窗等都是自然通风的有效途径。
而机械通风就是指利用机械设备实现建筑物室内外空气流通,如中央空调等。
幕墙通风器 参数
幕墙通风器参数幕墙通风器是一种用于建筑幕墙系统的通风设备,它能够有效地调节室内空气流通,提供舒适的室内环境。
幕墙通风器具有多种参数,包括通风量、风速、噪音等,这些参数对于幕墙通风器的性能和使用效果至关重要。
通风量是幕墙通风器最重要的参数之一。
通风量决定了幕墙通风器能够处理的空气量,通常以立方米每小时(m³/h)为单位。
通风量越大,表示幕墙通风器处理空气的能力越强,能够更好地实现空气流通和排除室内污染物。
风速是幕墙通风器的另一个重要参数。
风速决定了空气在幕墙通风器中的流动速度,通常以米每秒(m/s)为单位。
较高的风速可以加强空气对流,提高通风效果,但过高的风速可能会引起不适感。
因此,在选择幕墙通风器时,需要根据具体场所的需求和使用环境来确定合适的风速。
噪音也是需要考虑的参数之一。
幕墙通风器在运行过程中会产生一定的噪音,过高的噪音会对人们的生活和工作造成干扰。
因此,幕墙通风器的噪音要控制在合理的范围内,通常以分贝(dB)为单位进行衡量。
一般来说,噪音值越低,表示幕墙通风器的运行更加安静。
还有一些其他参数也需要考虑。
例如,幕墙通风器的外形尺寸、重量、安装方式等。
外形尺寸和重量直接关系到幕墙通风器的安装和使用便利性,需要根据实际情况选择合适的尺寸和重量。
安装方式一般有嵌入式和表面贴装式两种,需要根据建筑结构和设计要求来选择合适的安装方式。
幕墙通风器的参数对于其性能和使用效果至关重要。
通风量、风速、噪音等参数需要根据实际需求和使用环境来确定合适的数值。
此外,外形尺寸、重量、安装方式等也需要考虑。
通过合理选择和配置这些参数,可以确保幕墙通风器的正常运行和提供舒适的室内环境。

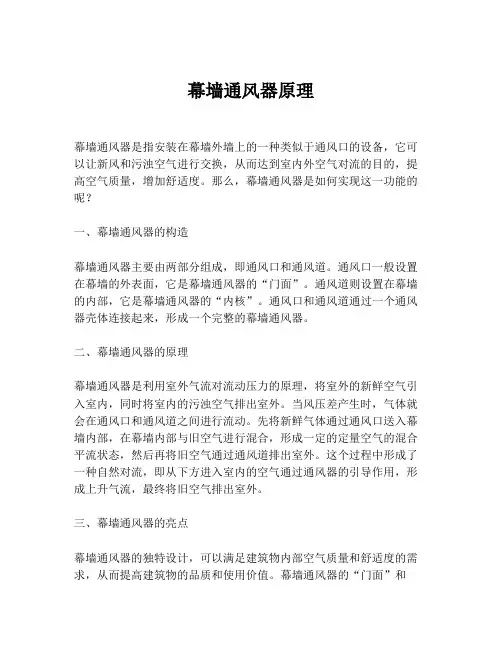

幕墙通风器原理
幕墙通风器原理
幕墙通风器是指安装在幕墙外墙上的一种类似于通风口的设备,它可以让新风和污浊空气进行交换,从而达到室内外空气对流的目的,提高空气质量,增加舒适度。
那么,幕墙通风器是如何实现这一功能的呢?
一、幕墙通风器的构造
幕墙通风器主要由两部分组成,即通风口和通风道。
通风口一般设置在幕墙的外表面,它是幕墙通风器的“门面”。
通风道则设置在幕墙的内部,它是幕墙通风器的“内核”。
通风口和通风道通过一个通风器壳体连接起来,形成一个完整的幕墙通风器。
二、幕墙通风器的原理
幕墙通风器是利用室外气流对流动压力的原理,将室外的新鲜空气引入室内,同时将室内的污浊空气排出室外。
当风压差产生时,气体就会在通风口和通风道之间进行流动。
先将新鲜气体通过通风口送入幕墙内部,在幕墙内部与旧空气进行混合,形成一定的定量空气的混合平流状态,然后再将旧空气通过通风道排出室外。
这个过程中形成了一种自然对流,即从下方进入室内的空气通过通风器的引导作用,形成上升气流,最终将旧空气排出室外。
三、幕墙通风器的亮点
幕墙通风器的独特设计,可以满足建筑物内部空气质量和舒适度的需求,从而提高建筑物的品质和使用价值。
幕墙通风器的“门面”和
“内核”设计相互配合,使其在保证通风效果的同时,不影响建筑物
的外观。
另外,幕墙通风器的材质也非常环保,可以实现建筑节能减排。
四、总结
幕墙通风器作为一种新兴的通风设备,因其在保证通风效果的同时,
不影响建筑外观,满足建筑物内部空气质量和舒适度等多种需求。
因此,其被广泛应用于现代建筑中,成为建筑设计中不可或缺的一部分。
双层玻璃幕墙通风
双层玻璃幕墙通风班级:建筑1004姓名:许俊学号:21 通风双层玻璃幕墙,又称为热通道幕墙、气循环幕墙、呼吸幕墙、生态幕墙、绿色幕墙或者主动式幕墙等(以下简称DSF),它由两层玻璃幕墙加上二者之间的热通道组成,在通道的上下两端设有风口,通道的高度可以是一个或者多个层高。
20世纪90年代,双层玻璃幕墙已在欧洲多个国家得以广泛应用,它对提高玻璃幕墙的保温、隔热、隔声功能有很大的作用。
当前,节能和环保已经成为世界的两大主题,社会对建筑节能的意识也在逐渐增强,建筑围护结构作为建筑节能的主要部分,更是显得尤为重要。
双层玻璃幕墙是一种外墙构造, 虽然它的表现形式很多, 但是它的本质上通常包括外层玻璃、通风的空气间层和内层玻璃。
遮阳装置设置在通风的空气间层之中。
空气间层的宽度范围为100~ 2 000mm。
除了玻璃的分层和遮阳设施的布置之外, 双层玻璃幕墙主要以空气间层中气流状况为特征, 换句话说, 就是气流的驱动力和空气间层中通风的方向。
空气间层中气流的通风驱动力可分为: 机械通风、自然通风、混合通风。
而每个双层玻璃幕墙只有一种通风驱动力。
因此按照空气间层中通风驱动力的不同, 双层玻璃幕墙也可以分为3 种类型: (1) 气候式外墙——机械通风; (2) 自然通风外墙——自然通风; (3) 交互式外墙——混合通风(机械通风+ 自然通风)。
双层玻璃幕墙的工作原理l 寒冷季节,玻璃幕墙可以最大限度的吸收太阳辐射热,通过调节进出风口的大小,可以控制适当的新风换气量,而进入两层玻璃幕墙之间的缓冲空间的空气,已被阳光初步加热。
再送入室内时可减少送暖量。
2 夏季炎热时期,位于两层玻璃空间的遮阳设施被放下来,绝大部分太阳辐射能量在这里被挡住,并通过精心组织的自然通风排到建筑之外。
由于外层玻璃具有遮风避雨及防盗作用,夜间室外冷空气可以通过开启的内侧窗户冷却建筑。
楼板等高蓄热体,次日上午气温上升时,楼板、墙体等将会有效地冷却室内温度。
幕墙通风器原理
幕墙通风器原理
幕墙通风器是一种新型的通风设备,它可以有效地改善建筑物内部的空气质量,提高人们的生活和工作环境。
幕墙通风器的原理是利用自然风力和气压差来实现通风换气,从而达到室内空气的清新和舒适。
幕墙通风器的结构比较简单,它由一个外壳、一个内部转子和一个风道组成。
外壳通常是由铝合金或不锈钢制成,具有较好的耐腐蚀性和耐用性。
内部转子则是由一系列的叶片组成,可以随着风力的变化而旋转。
风道则是连接幕墙通风器和室内空气的管道,可以将新鲜的空气引入室内,同时将污浊的空气排出室外。
幕墙通风器的工作原理是利用自然风力和气压差来实现通风换气。
当自然风力吹过幕墙通风器时,内部转子会随着风力的变化而旋转,从而将新鲜的空气引入室内。
同时,污浊的空气也会被排出室外,从而实现室内空气的清新和舒适。
除了自然风力,幕墙通风器还可以利用气压差来实现通风换气。
当室内空气温度升高时,室内空气会产生热气上升的现象,从而形成气压差。
幕墙通风器可以利用这种气压差来实现通风换气,从而将室内的污浊空气排出室外,引入新鲜的空气。
幕墙通风器是一种非常实用的通风设备,它可以利用自然风力和气压差来实现通风换气,从而改善室内空气质量,提高人们的生活和
工作环境。
幕墙设计中的幕墙系统分类
幕墙设计中的幕墙系统分类幕墙(Curtain Wall)是指围护建筑物的外层结构,它可以提供隔热、隔音、防水、抗风、抗震等功能。
在幕墙设计中,存在着多种不同类型的幕墙系统,每种系统都有其独特的特点和适用场景。
本文将对幕墙设计中常见的几种幕墙系统进行分类和介绍。
一、单层幕墙系统单层幕墙系统是最简单、最经典的幕墙类型之一。
它由一个单层的玻璃幕墙构成,没有其它复杂的结构层。
单层幕墙系统透光性好,能够充分利用自然光源,给建筑物创造一个明亮、开放的外观。
同时,它还能有效隔热和保温,提高建筑物的能源利用效率。
在商业办公楼、高级住宅等建筑类型中广泛应用。
二、双层幕墙系统双层幕墙系统是一种在单层幕墙的基础上增加了一个内部隔热层的设计。
这个隔热层可以提高建筑物的隔热性能,减少能量的损耗。
双层幕墙系统具有较好的隔音性能,能够有效减少外界噪音对室内环境的影响。
此外,它还能够创建一个可以人为控制的空气流通区域,提高室内空气的质量。
这种系统常用于需要更高隔热性能和声音控制的建筑物,如影剧院和会议中心。
三、通风幕墙系统通风幕墙系统是一种能够进行自然通风或机械通风的设计。
它通过设计适当的透气孔,让新鲜空气进入建筑内部,排出室内不良空气。
该系统具有良好的气密性和密封性,能够有效减少能量的损失。
通风幕墙系统广泛应用于大型商业综合体、体育馆等需要保持室内空气质量的建筑物。
四、悬挂式幕墙系统悬挂式幕墙系统是一种通过悬挂和固定在主体结构上的幕墙构件来支撑幕墙的设计。
这种系统可以让幕墙构件在垂直方向上有一定的变形能力,有效抵抗外界风压和地震力。
悬挂式幕墙系统具有较高的安全性和稳定性,适用于高层建筑和地震频发地区。
五、玻璃幕墙系统玻璃幕墙系统是以玻璃为主要构件的幕墙设计。
它可以根据需要选择不同种类的玻璃,如普通玻璃、夹层玻璃、LOW-E玻璃等,以实现不同的功能和效果。
玻璃幕墙系统广泛用于商业办公楼、购物中心和高级酒店等建筑,它的采光性好、外观效果美观大方,受到了广泛的欢迎。
会呼吸的幕墙工作原理
会呼吸的幕墙工作原理幕墙是指建筑物外部的装饰性墙面,通常由透明或半透明材料制成,以便充分利用自然光线,改善建筑物内部的光照条件和空气质量。
幕墙的功能除了美观外,也可以起到保温、隔热、隔音等作用。
会呼吸的幕墙是一种能够适应环境变化、实现自动通风换气的幕墙系统,其工作原理主要包括以下几个方面:1. 空气循环系统:会呼吸的幕墙通过设置空气通道和排风装置,建立起一套完善的空气循环系统。
系统包括进风道、室内空气处理机组、排风道以及排风装置。
进风道将外部新鲜空气引入室内,经过室内空气处理机组进行过滤和调节后,通过排风道将室内污浊空气排出建筑物外部。
2. 温湿度调节系统:会呼吸的幕墙还可以根据室内外温湿度的变化,自动调节系统内部的温湿度。
温湿度调节系统包括室内温湿度传感器、室外温湿度传感器以及控制系统。
通过传感器不断监测室内外的温湿度数据,控制系统可以根据用户设定的温湿度范围,自动开启或关闭空调、加湿器等设备,实现室内温湿度的自动调节。
3. 气流控制系统:为了实现室内空气量的自动控制,会呼吸的幕墙还配备了气流控制系统,可以控制进风量和排风量。
气流控制系统包括气流传感器、风机和控制阀。
气流传感器可以实时监测室内外气流的变化,风机和控制阀可以根据传感器的信号,调整进风和排风量,以达到良好的空气质量。
4. 空气过滤系统:会呼吸的幕墙还设置了空气过滤系统,可以将室内和室外空气中的尘埃、细菌、有害气体等污染物过滤掉,保证室内空气的洁净度。
空气过滤系统通常包括初效过滤器和高效过滤器,初效过滤器用于过滤大颗粒的污染物,高效过滤器则对细颗粒和微生物等污染物进行过滤。
综上所述,会呼吸的幕墙工作原理主要包括空气循环系统、温湿度调节系统、气流控制系统和空气过滤系统。
通过这些系统的有机结合和相互配合,会呼吸的幕墙可以实现自动通风换气、温湿度的自动调节、空气质量的保障等功能。
这种智能的幕墙系统有利于提高建筑物的舒适度和能源利用效率,同时也有助于改善室内空气质量,提升人们的生活质量。
建筑通风新选择-幕墙通风器
建筑通风新选择-幕墙通风器建筑门窗用通风器(简称通风器)早在国外得到广泛的应用并推广,但在今天的国内任然处于发展的初期。
随着经济的发展,人们的绿色节能、健康意识的提高,通风器才广泛应用于酒店、办公楼、商务楼等含幕墙的高层建筑。
通风器在国内最早是应用在居住建筑的门窗之上,后来发展出了可以应用在幕墙之上的幕墙通风器,给建筑幕墙的通风带来新的方式。
一、通风器的定义1.1 什么是通风器?根据行业标准《建筑门窗用通风器》JG/T233—2008中3.1条,的定义如下:“安装于建筑外围护结构(门窗、幕墙等)上,墙体与门窗之间,在开启(工作)状态下具有一定抗风压、气密、水密、隔声等性能,并能实现室内外空气交换的可控通风装置。
1.2 通风器的原理及分类根据通风器的通风动力不同,可以将通风器分为自然型通风器和动力型通风器。
动力型通风器含有电力驱动装置,可以通过动力驱动进行强制性的通风换气,我们常规称之为机械通风。
而自然型通风器完全依靠自然通风,其通风原理主要是依靠热压原理、风压原理进行通风换气。
现阶段的幕墙结构造成了幕墙通风器大多是自然通风器。
根据其开启方式的同可分为旋转鼓式、翻盖式、旋转百叶式、内倒式、外旋式、平移式、联动式。
二、幕墙通风器的优点(1)通风的可控性幕墙通风器可以解决高层自然通风的难题。
在市场上常见的幕墙通风器可加载过滤网、活性炭,使得产品可以过滤室外空气,对室内空气质量进行调节(2)通风和隔音、节能、环保、隔热等兼顾通风器的性能参数需满足相关规范的要求。
(3)不会破坏外立面的完整性由于通风器的开启面都是在幕墙内侧,因此在开启通风时不会破坏外立面的完整性。
(4)实用性强,便于维护通风器结构简单,面板设计为可开启,方便清洗、维护。
三、幕墙通风器的适用性条件(1)需要幕墙通风兼顾节能和隔音需求时通风器客服了开启扇的诸多弊端,使得通风和节能、隔音不在矛盾。
(2)在不适宜设置开启扇和双层通风幕墙时。
幕墙通风系统设计研究
目工程 的进度 和质量 等的管理 , 确 保工程 的质量 , 预 防可能出 现 的事故 , 保证 工程进度 目标 的完成。
谋利。公 司内部 由高层领导担任 项 目的总指挥 , 负责公 司内部 各职能 的协作 , 充分利用好公司 的资源 , 给项 目提供有建设性
的意见和完善的服务 , 保证项 目工作的正常开展 。
幕墙通风 系统设计研究
栗 文博
摘
身 份证号 2 1 0 1 0 6 1 9 8 0 1 1 0 1 0 9 1 7
要 :从幕墙通风 系统的结构形 式及计算等方 面对幕墙 通风 系统进行 了分析, 并对应 用特 点做 以介绍 。室内外 空气流通非
常重要 , 通风幕墙 系统的选择 必须 综合 考虑建筑物 的地理环境 、 气候 、 幕墙 的热物理性能 、 内外视 觉效果、 隔声、 价 格及维护 等因
素, 在设计外循环式通风幕墙 时还应考虑防尘 、 清洗、 遮 阳、 防火等方面的要 求。通 风对人们 的健康 生活至关重要 。所以保证 室 内
的 自然空气流通 , 排除室 内的有 害气体具有重要的意义。 关键词 :建筑幕墙 ; 通风形式
1 幕 墙通 风 的 目的
幕墙要求气密性较 高 , 需要保证 室内的空气清新 , 维持室 内适 宜的空气湿度和 温度 , 营造 良好 的工 作和生活环境 , 幕墙 通 风是尤 为重要 的 , 还 要考虑 节约能源 降低能耗 和保证保 持
4 . 2 有 关控 制进 度 的技 术 管理措 施
在 工程 施 工 过程 中 ,技 术 是 工 程 项 目 中非 常 重 要 的 生 产
要素, 对工程项 目进行管理 是控制进度 的重要 手段 。因此 , 要
重 视在 控 制 工 程 项 目进 程 中 , 运 用 好 技 术 和 管 理 措施 。首 先 是
幕墙施工的通风、排烟系统设计研究
幕墙施工的通风、排烟系统设计研究幕墙作为现代建筑外墙装饰的重要部分,不仅具有美观的功能,同时也要为建筑内部提供必要的通风和排烟系统设计。
通风、排烟系统的设计合理与否,直接关系到建筑内空气的流通情况以及人员在紧急情况下逃生的安全。
因此,在幕墙施工中,通风、排烟系统的设计是非常重要的环节。
一、幕墙施工通风系统设计1. 通风设计原则在幕墙的设计中,通风系统的设计应遵循以下原则:(1) 正确的空气流动方向:通风系统应能够确保空气畅通,防止死角和积火带。
(2) 合理的通风面积:通风系统的设计应根据建筑的尺寸及使用功能来确定通风面积,保证空气流通的同时,也不会造成能量浪费。
(3) 适当的通风量:根据建筑内部的人员密度、设备功率等因素,确定适当的通风量,以保证建筑内的氧气供应充足,提高室内空气质量。
2. 通风系统的设计要点(1) 气流的流线型设计:通过合理的气流设计,可以减少感知到的气流速度,提高通风效果。
(2) 通风孔的位置选择:通风孔的位置应考虑日照角度、气流情况以及建筑的使用功能等因素,避免影响建筑外观同时保证通风效果。
(3) 风道的设计:通风系统需要与风道进行联通,风道的设计应合理,避免气流的分散和阻力的产生。
(4) 通风设备的选用:通风设备的选用直接影响到通风系统的效果,应选择具有高效通风、噪音小、能耗低的设备。
二、幕墙施工排烟系统设计1. 排烟设计原则在幕墙的设计过程中,排烟系统的设计应遵循以下原则:(1) 正确的排气口位置:排烟系统的设计应确保排烟口的位置合理,避免烟雾在室内滞留,影响人员逃生。
(2) 合理的排烟能力:排烟系统的设计应根据建筑内的烟雾产生情况和烟雾的分布情况,确定合理的排烟能力,保证烟雾能够及时排出室外。
(3) 安全防火要求:排烟系统的设计应考虑到建筑内的火灾情况,确保排烟系统能够在火灾发生时正常工作,保证人员的安全逃生。
2. 排烟系统的设计要点(1) 排烟口的数量与位置:排烟口的数量和位置应根据建筑的平面布置、建筑高度以及楼梯间、走廊等特殊位置的要求确定,确保烟雾能够顺利排出室外。
幕墙设计中的通风与排烟系统
幕墙设计中的通风与排烟系统幕墙是现代建筑中常见的外墙装饰结构,其设计与施工需要考虑众多因素,其中通风与排烟系统是至关重要的组成部分。
本文将就幕墙设计中的通风与排烟系统展开探讨,探讨其在幕墙工程中的必要性、实施方法以及精细化管理的重要性。
一、通风与排烟系统的必要性在幕墙系统中,通风与排烟系统对于保证室内空气质量、舒适性以及建筑防火安全起着重要作用。
首先,通风系统能够保证室内空气的流通,减少湿度过高和CO2浓度过高的问题,提供舒适的室内环境。
其次,排烟系统能够在火灾发生时迅速将烟雾排出室内,为人员疏散和消防工作提供便利。
因此,通风与排烟系统在幕墙设计中不可或缺。
二、通风与排烟系统的设计与实施方法在幕墙设计中,通风与排烟系统的设计需要充分考虑建筑物的使用功能、人员密度以及周围环境等因素。
首先,要确定通风与排烟系统的位置与数量,一般可以考虑在幕墙顶部设置通风口和排烟口,以便有效地排除室内烟雾和异味。
其次,通风与排烟系统的设计需要与建筑物其他系统进行协调,例如空调系统、电气系统等。
最后,通风与排烟系统的实施需要符合相关的法规和标准,确保其达到设计要求。
三、通风与排烟系统的精细化管理在幕墙设计完成后,通风与排烟系统的精细化管理显得尤为重要。
首先,需要定期对通风与排烟系统进行维护保养,清除灰尘和杂物,保证其正常运行。
其次,需要定期检查通风与排烟系统的工作状态,防止故障或泄漏等问题的发生。
另外,还应加强对通风与排烟系统的监控,如安装传感器、监测设备等,及时掌握其工作情况,确保其始终处于良好的状态。
综上所述,幕墙设计中的通风与排烟系统是不可或缺的重要组成部分。
通过合理设计与实施,可以为建筑物提供良好的室内环境和防火安全措施。
然而,仅有设计和实施是不够的,良好的精细化管理同样关乎幕墙系统的可持续运行。
因此,在幕墙设计过程中,通风与排烟系统的考虑与运用应得到充分重视,以确保建筑物的安全、舒适和可持续发展。
通风式环保节能幕墙介绍
通风式环保节能幕墙介绍近十年来,随着我国国民经济的快速、健康的发展,作为现代建筑象征的建筑幕墙行业也随之得到迅速发展,技术日趋进步和完善。
同时,随着建筑节能成为我国可持续发展战略的一部分,人们对建筑幕墙的功能要求也越来越高。
除了要满足传统的建筑装饰以及围护作用以外,现代的建筑幕墙还必须满足节能、环保、智能等一系列要求,从而为人们提供一个更加舒适的空间。
目前国内绝大部分幕墙缺乏对环保、节能方面的考虑,保温及隔声性能较差,保温性能只能达到国标Ⅳ级,传热系数K值一般都大于3.0W/K.m2;隔声性能只能达到国标Ⅲ级,隔声量一般在25~35dB之间。
针对这种局面,方大集团早在1998年就开始了新一代幕墙的设计工作,经过广泛的市场调研及技术资料的收集,最终选定欧洲幕墙体系中以环保、节能为主题的幕墙作为蓝本,在引进国外先进技术的基础上,结合我国国情,经过消化、吸收,开发出新一代的通风式环保节能幕墙。
◇简介作为一种新型的建筑幕墙系统,通风式环保节能幕墙与其他传统幕墙体系相比,最大特点在于其独特的双层幕墙结构,具有通风换气、环保、节能的功能,比传统的幕墙节能达50%,隔热、隔声效果非常明显,传热系数K值可达0.94W/K.m2,保温性能达国标Ⅱ级;隔声量达50dB,隔声性能达国标Ⅰ级。
采用不打胶工艺,彻底改变了传统幕墙的结构形式,立面美观大方,没有硅酮胶的二次污染。
特别是在沙尘暴发生的地区,双层结构保证人们可以在室内自由开窗换气,而室外沙尘无法进入室内。
该幕墙工厂化生产程度高,安装方便,便于控制施工质量。
该幕墙独特的作用机理,使得它既适用于我国烈日炎炎的南方,也适用于温差较大的北方,具有巨大的潜在市场。
在欧洲发达国家和地区,通风式环保节能幕墙运用受到广泛重视,而在国内,该产品还是空白,开展这方面的研制开发工作,必将带来可观的社会效益和经济效益。
◇通风原理通风式环保节能幕墙采用双层幕墙结构体系,外层采用透过率大的单层透明玻璃,以保证通风换气的效果,内层采用中空LOW-E玻璃,以利于保温、节能和隔声;双层幕墙中间为50~140mm左右的空气通道,通道内设有25mm宽可调升降及角度的铝合金百叶,可调百叶根据业主要求可采用手动或电动两种方式。
超大型穿孔铝板通风幕墙系统技术浅谈
超大型穿孔铝板通风幕墙系统技术浅谈
随着建筑材料以及建筑立面的的多样化趨势,对幕墙通风及节能方面的需求,穿孔铝板幕墙以其独特的建筑美感和有效降低太阳直射得热的优势在建筑幕墙行业得到广泛应用,但穿孔铝板幕墙在通风换气方面也存在有一定的不足。
本文结合工程实例,开发出一种超大型穿孔铝板通風幕墙系统(已授权实用新型专利),该系统通过在装饰铝板幕墙内部设置开启窗的全新形式,在不影响原有幕墙功能的基础上,解决了铝板幕墙通风换气的问题。
标签:铝板幕墙;通风换气;通风幕墙系统;开启窗。
第七节幕墙通风设计
第七节幕墙通风性能设计1 幕墙通风的作用1.1 保持室内空气清新。
1.2 保持适宜的空气湿度和温度。
1.3保持良好的工作和生活环境。
2 幕墙的通风形式2.1 自然通风即利用室内外空气温度和比重不同,以及迎风面和背风面风压的不同,进行换气的通风方式。
2.2 机械通风即利用机械系统进行换气的通风方式。
3 如何实现幕墙的通风3.1 在自然通风的条件下,常用平开窗、推拉窗、开启扇来实现幕墙通风。
3.2 在机械通风的条件下,常用百叶窗、通风器来实现幕墙通风。
4 幕墙的通风量所谓通风量,即单位时间内通过幕墙某一截面的空气总量。
通风量公式:Q =A.V其中Q ——通风量(m3/s)A ——通风面积(m2)V ——空气流速(m/s)5 影响通风量因素由上式可以看出,通风量的大小与通风面积和空气流速有关。
通风面积越大,通风量越大;空气流速越大,通风量越大。
6 幕墙通风量的计算6.1 在自然通风状态下:假设A=lm2 (长=宽=1m),V=1 m/s,计算窗的通风量.a. 平开窗:Q =A.V=l m3/sb. 推拉窗:Q =A.V=l m3/sc. 开启扇:设定开启扇开启角度为15°,则A=0.5m2左右而由于角度变化,V值也有所折减,所以其通风量约为0.3~0.6m3/s之间。
通过上述计算可知,同样条件下,平开窗、推拉窗的通风量大,开启扇的通风量约为平开窗、推拉窗的通风量的l/4~2/3之间。
6.2 在机械通风状态下a. 百叶窗的通风量不但与自然通风状态下百叶窗的通风面积和空气流速有关,而且受百叶叶片倾斜角度及间隙和风机吸力大小的影响。
叶片倾斜角度越大,通风量越小;百叶间隙越大,通风量越大;风机吸力越大,通风量越大。
b.通风器与百叶窗一样,其通风量不但与自然通风状态下百叶窗的通风面积和空气流速有关,而且受通风器叶片倾斜角度及间隙影响。
叶片倾斜角度越大,通风量越小;叶片间|隙越大;通风量越大。
7 通风在幕墙中的设计应用在设计幕墙过程中,通风是必须考虑的一个因素。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
幕墙通风系统设计探讨现代建筑设计集团华东建筑设计研究院有限公司 方 伟☆ 杨国荣 胡仰耆摘要 从幕墙通风系统的结构形式、热工性能等方面对内、外循环式幕墙通风系统进行了分析,并结合工程实例探讨了两种幕墙通风系统在工程中的应用。
关键词 内循环式通风幕墙 外循环式通风幕墙 通风系统Dis c us si o n o n t h e d e si g n of d o u bl e2s ki nf a c a d e v e ntil a ti o n s yst e msB y Fan g W ei★,Yan g Guoron g an d H u Yan gqiAbst r a ct From t he aspects of st ructure f or m and t her modynamic p erf or mance,analyses t he inter nal a nd exter nal respiration double2skin f acade ventilation systems a nd p resents t heir impleme ntation in a p roject.Keywor ds inter nal respiration double2skin f acade,exter nal respiration double2skin f acade,ve ntilation syste m★East China Architectural Design&Res earch Institute Co.,Ltd.,Shanghai,China0 引言双层通风幕墙自上世纪90年代开始在欧洲使用,后逐渐推广。
双层通风幕墙又称热通道幕墙,是一种外墙构造,包括外层玻璃、可实现通风的空气间层和内层玻璃。
目前常用的双层循环式幕墙结构形式分为内循环式通风幕墙和外循环式通风幕墙。
后者是利用室外空气在空气间层内进行通风;前者是利用室内空气在空气间层内进行通风。
循环式通风幕墙在传热系数和遮阳系数两方面较双层Low2e玻璃幕墙均有较大的改善。
双层玻璃及中间空气层能阻隔室外噪声,过滤阳光和避免直射,无眩光困扰,实现自然光照明,改善室内热环境。
在我国,应用此项技术有所增多,表1为我国采用幕墙通风系统的部分工程实例。
本文从幕墙通风系统的结构形式、热工性能等方面对内、外循环式幕墙通风系统进行分析,并结合工程实例探讨两种幕墙通风系统在工程中的应用。
1 外循环式通风幕墙系统1.1 幕墙结构外循环式通风幕墙又称外呼吸幕墙、开敞式外通风幕墙,其基本结构是由内外两层玻璃幕墙组成,外层幕墙多采用单层玻璃,上下两端有可控制空气进出的装置,内层幕墙多采用双层中空Low2e 玻璃,设有可开启部分,两层玻璃之间形成一个相对封闭的空气间层。
空气间层的宽度为200~2000mm。
此种幕墙通风系统不需要专用的机械通风设备,完全靠热压和风压作用实现空气流动,维护和运行费用较低。
根据分隔布置形式的不同,可分为整体式、廊道式、箱体式和通道式四种形式。
1)整体式。
整片幕墙与建筑同高,不存在水平或垂直分区,冷空气由底部进入,热空气由顶部开口排出,形成空气流动。
整体式外循环通风幕墙可用于高度不超过20m的多层建筑,特别是低层建筑的改造工程。
①☆方伟,女,1972年1月生,工学硕士,高级工程师,副主任工程师200002上海市汉口路151号华东建筑设计研究院有限公司(021)6321742028448E2mail:fwlid@收稿日期:2008-04-01修回日期:2008-04-28表1 我国采用幕墙通风系统的部分工程实例幕墙类型结构组成上海越洋国际广场内循环空气间层宽度200mm,外层为10+12A+8双层Low2e玻璃,内层为8mm钢化玻璃上海久事大厦内循环空气间层宽度320mm,外层为双层Low2e玻璃,内层为单层钢化玻璃北京中青旅大厦内循环空气间层宽度340mm,外层为12+12A+12双层Low2e玻璃,内层为12mm钢化玻璃北京中关村文化商厦内循环空气间层宽度280mm,外层为8+12A+6双层Low2e玻璃,内层为8mm钢化玻璃北京融科咨询中心外循环空气间层宽度600mm北京凯晨大厦外循环空气间层宽度250mm,外层为单层夹胶透明玻璃,内层为双层Low2e玻璃上海张江大厦外循环空气间层宽度600mm,外层为夹胶透明玻璃,内层为双层Low2e玻璃上海烟草大厦外循环空气间层宽度600mm 注:10+12A+8双层Low2e玻璃指10mm厚Low2e玻璃,12mm厚空气层和8mm厚透明玻璃,其他含义类同。
2)廊道式,又称走廊式。
幕墙每层设通风道,层间有水平分隔,每层均有进风口和出风口,每层可设开启窗进行独立换气。
但声音会在同一楼层传递,私密性差。
这种形式可用于整个楼层开放式设计的建筑,通道内设走人格栅,可方便维修清洁,也可作为观光走廊。
3)箱体式,又称窗盒式。
每层均有水平和垂直分隔,对应每个房间为一个独立箱体,可设置开启窗进行独立换气。
隔声好、私密性好。
每个窗户通风系统可自成体系。
为了实现良好的通风效果,一般进出风口交错排列,以防止气流短路。
4)通道式,又称竖井式。
在幕墙中设置一系列的窗盒组件,每层的空气间层通过风口与幕墙中的竖井相连,热空气进入竖井,由于烟囱效应上升到顶部开口排出。
上海张江大厦采用的就是箱体式外循环通风幕墙,其外层幕墙采用的是单层夹胶透明玻璃,内层幕墙采用的是双层Low2e玻璃,两层幕墙间距为600mm。
1.2 幕墙热工性能在冬季,进出风口及内层窗都关闭,由于阳光的照射,间层内的空气温度升高,产生温室效应,减少室内供暖的运行费用;在春秋季节和夏季,进出风口开启,内层窗关闭,在阳光照射下间层内的空气温度升高,与室外空气形成温差,产生烟囱效应,室外空气从下部进风口进入,从上部出风口排出,可减少室内空调冷负荷。
在夏季的夜间和过渡季节,开启部分幕墙的进出风口和部分内层窗,还可实现自然通风,满足室内换气要求,改善室内空气质量,达到节约能源的效果。
对于双层幕墙的工作原理,一般的观点都认为是烟囱效应,即热压是基本的动力,其实,还有一个很重要的因素在起作用,就是风压。
当风吹向建筑物正面时,在迎风面上产生正压区,气流向上偏转,在绕过建筑物各侧面和背面时,在这些面形成负压区,风压就是迎风面和背风面的压力差。
这个压力差与建筑物形式、建筑物与风向的夹角以及周围建筑布局等因素相关。
在迎风面,由于风压的作用,通风效果会很差。
在模拟计算分析和设计应用时,不能忽视风压的作用,应将风向、风力因素考虑进去。
内层玻璃的内表面温度是影响室内温度与舒适度及建筑能耗的重要参数。
夏季时,内层玻璃内表面温度越低,与室内空气的温差越小,建筑围护结构的得热量就越少,还可以减弱玻璃表面对室内的热辐射,提高室内热舒适度。
尽管双层通风幕墙的外层玻璃会在太阳辐射的作用下温度升高并蓄热,但间层内的空气流动可带走外层玻璃积蓄的部分热量。
综合传热系数是评价双层通风幕墙节能效果的最直接的参数,反映了幕墙结构的传热能力。
参考文献[2],以杭州某工程为例,对幕墙空气间层宽度为1100,800,500,200mm四种工况进行模拟分析,得出计算工况下的幕墙综合传热系数与综合传热热阻(见表2)。
随着幕墙空气间层宽度的减小,内层幕墙内表面的温度逐渐升高,综合传热系数逐渐增大,降低了玻璃幕墙的热工性能。
表2 不同空气间层宽度下外循环式幕墙综合传热系数工况幕墙宽度/mm幕墙内表面温度/℃综合传热系数/(W/(m2・℃))热阻/(m2・℃/W) 1110027.220.69 1.45280027.450.82 1.22350027.710.97 1.03420028.26 1.280.78 1.3 在工程中的应用通风幕墙是在欧洲发展起来的,欧洲的气候环境与我国有很大不同,在冬季供暖时有较好的通风和保温作用;在夏季,如通风不良,空气间层的空气温度过高,造成室内得热量增加,反而增加能耗,因此,只有形成良好的通风,才能带走热量,达到节能目的。
空气间层的宽度会影响幕墙的热工特性和房间内的热舒适性,使用不同的窗户和遮阳装置也会有不同的物理性能,内层和外层的开口高度会影响气流类型和空气间层的空气温度。
空气间层的宽度应根据幕墙功能和结构特点来确定。
如果玻璃幕墙尺寸不合适,内层玻璃的内壁温度较低,而外层玻璃的外壁温度较高时,在空气间层内会形成循环,就不能实现烟囱效应,便不能把热量带走。
因此在设计中要结合具体建筑的情况进行计算、模拟分析甚至实验测试,确保空气间层内的空气在夏季大部分时间能实现烟囱效应,将热空气排出。
空气间层的宽度还应考虑人员能进入,当空气间层设计为600mm时,只能保证节点处400mm净宽,人员尚可进入空气间层维修、清扫,故空气间层的宽度不应小于600mm。
另一方面,空气间层的宽度减少了建筑的实际使用面积,所以宽度既不能过宽,又需满足各种使用要求。
进出风口的面积应能控制,以适应室外空气温度变化、室外风力和通风进出口的压差等因素的影响。
通风幕墙系统的选择必须综合考虑建筑物的地理环境、气候、幕墙的热物理性能、内外视觉效果、隔声、价格及维护等因素。
设计时可以将CFD 数值模拟方法应用于双层通风玻璃幕墙的热工设计,以便模拟出空气间层内的温度、速度、压力等物理参数的分布情况,为分析其热工机理提供依据。
通常,寒冷地区因供暖时间较长,选用双层通风幕墙时,主要是利用空气间层的温室效应以减少房间热损失,内层幕墙可采用中空Low2e玻璃、断热型材及相对较大的空气间层宽度。
在炎热地区,供冷时间较长,外层幕墙采用热反射玻璃和相对较小的空气间层宽度,可增强烟囱效应,降低内层玻璃表面温度,从而达到最佳节能效果。
在设计外循环式通风幕墙时,还应考虑防尘、清洗、遮阳、防火等方面的要求。
对于外循环式幕墙通风系统,空调设计特点主要体现在冬、夏负荷计算上。
夏季传热系数降低,遮阳系数减小,冬季传热系数也降低,从而减少了冬、夏负荷,降低了空调系统的运行费用。
当启用自然通风系统时,空调系统不运行。
有的工程师认为,只有内层玻璃幕墙可以作为围护结构进行热阻和传热系数的计算,外层玻璃幕墙被空气间层隔开,空气间层内为流动的空气层,不应计入热阻或传热系数的计算,内层幕墙表面间接接触室外空气层,其表面换热阻可适当提高。
笔者认为这是不妥的。
因为在进行空调负荷计算时,软件中输入的是室外空气参数,是计算室外空气传到室内的热量,而不是空气间层内的空气传到室内的热量,所以在输入传热系数时,应采用整个双层幕墙的综合传热系数,而不应是内层玻璃的传热系数。
2 内循环式通风幕墙系统2.1 幕墙结构内循环式通风幕墙又称内呼吸幕墙、封闭式内通风幕墙。
