钕铁硼磁铁磁性强弱和电镀脱落的原因
钕磁铁工作问题

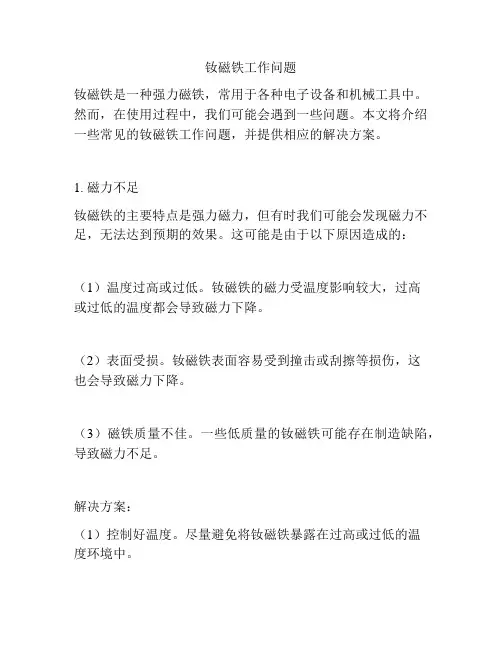

钕磁铁工作问题钕磁铁是一种强力磁铁，常用于各种电子设备和机械工具中。
然而，在使用过程中，我们可能会遇到一些问题。
本文将介绍一些常见的钕磁铁工作问题，并提供相应的解决方案。
1. 磁力不足钕磁铁的主要特点是强力磁力，但有时我们可能会发现磁力不足，无法达到预期的效果。
这可能是由于以下原因造成的：（1）温度过高或过低。
钕磁铁的磁力受温度影响较大，过高或过低的温度都会导致磁力下降。
（2）表面受损。
钕磁铁表面容易受到撞击或刮擦等损伤，这也会导致磁力下降。
（3）磁铁质量不佳。
一些低质量的钕磁铁可能存在制造缺陷，导致磁力不足。
解决方案：（1）控制好温度。
尽量避免将钕磁铁暴露在过高或过低的温度环境中。
（2）保护好表面。
使用钕磁铁时要注意避免撞击或刮擦等损伤表面。
（3）选择优质的钕磁铁。
购买时要选择正规厂家生产的高质量钕磁铁。
2. 磁力过强虽然钕磁铁的强力磁力是其优点之一，但有时候过强的磁力也会带来麻烦。
比如在拆卸机械零件时，如果钕磁铁吸附在零件上，就很难将其拆开。
解决方案：（1）增加物品间的隔离层。
在需要使用钕磁铁时，可以在其与零件之间增加一层隔离层，如塑料薄膜等。
（2）减小磁铁面积。
如果需要更小的磁力，可以选择面积较小的钕磁铁。
3. 磁化方向不正确钕磁铁的磁化方向非常重要，如果方向不正确就无法发挥其最大功效。
解决方案：（1）使用磁力测试仪检测磁化方向。
在购买或使用钕磁铁时，可以使用专业的磁力测试仪检测其磁化方向是否正确。
（2）根据标记确定方向。
一些高品质的钕磁铁会在表面上标注出正北方向，可以根据标记确定其磁化方向。
4. 钕磁铁易碎钕磁铁具有脆性，容易受到外界冲击而碎裂。
解决方案：（1）注意保护。
在使用和搬运钕磁铁时要注意轻拿轻放，避免碰撞和摔落。
（2）加强支撑。
为了避免钕磁铁因自身重量而断裂，可以在其下方加强支撑。
总之，钕磁铁是一种非常实用的材料，在各种领域都有广泛应用。
但是，在使用过程中要注意以上问题，并采取相应的措施来解决。
磁铁磁性变弱的原理是什么

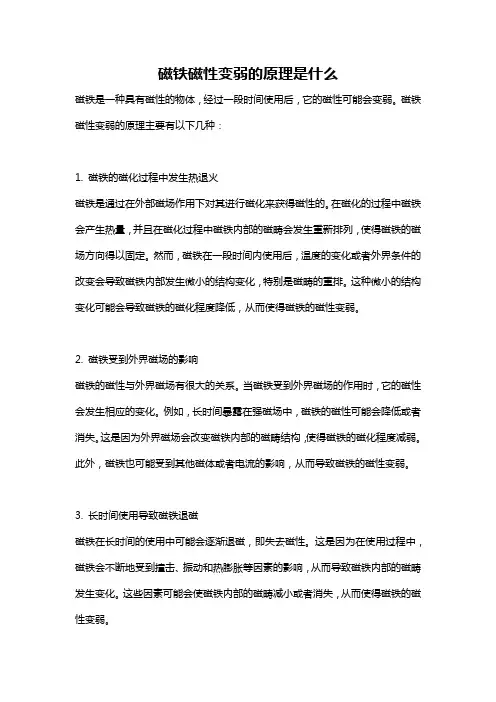

磁铁磁性变弱的原理是什么磁铁是一种具有磁性的物体，经过一段时间使用后，它的磁性可能会变弱。
磁铁磁性变弱的原理主要有以下几种：1. 磁铁的磁化过程中发生热退火磁铁是通过在外部磁场作用下对其进行磁化来获得磁性的。
在磁化的过程中磁铁会产生热量，并且在磁化过程中磁铁内部的磁畴会发生重新排列，使得磁铁的磁场方向得以固定。
然而，磁铁在一段时间内使用后，温度的变化或者外界条件的改变会导致磁铁内部发生微小的结构变化，特别是磁畴的重排。
这种微小的结构变化可能会导致磁铁的磁化程度降低，从而使得磁铁的磁性变弱。
2. 磁铁受到外界磁场的影响磁铁的磁性与外界磁场有很大的关系。
当磁铁受到外界磁场的作用时，它的磁性会发生相应的变化。
例如，长时间暴露在强磁场中，磁铁的磁性可能会降低或者消失。
这是因为外界磁场会改变磁铁内部的磁畴结构，使得磁铁的磁化程度减弱。
此外，磁铁也可能受到其他磁体或者电流的影响，从而导致磁铁的磁性变弱。
3. 长时间使用导致磁铁退磁磁铁在长时间的使用中可能会逐渐退磁，即失去磁性。
这是因为在使用过程中，磁铁会不断地受到撞击、振动和热膨胀等因素的影响，从而导致磁铁内部的磁畴发生变化。
这些因素可能会使磁铁内部的磁畴减小或者消失，从而使得磁铁的磁性变弱。
4. 磁铁的材料性质导致磁性变弱磁铁的磁性与其材料的性质密切相关。
磁铁通常是由铁、镍、钴等材料制成。
然而，这些材料在制造过程中可能会存在缺陷或者不纯，导致磁铁的磁性较弱。
此外，磁铁的制造工艺和磁体结构也会影响磁铁的磁性。
如果磁铁的制造工艺不合理或者磁体结构设计不当，都可能导致磁铁的磁性变弱。
总结起来，磁铁磁性变弱的主要原理包括磁铁的磁化过程中发生热退火、磁铁受到外界磁场的影响、长时间使用导致磁铁退磁以及磁铁的材料性质导致磁性变弱。
了解这些原理可以帮助我们更好地保护磁铁，延长其使用寿命。
永磁电机转子磁钢退磁问题分析

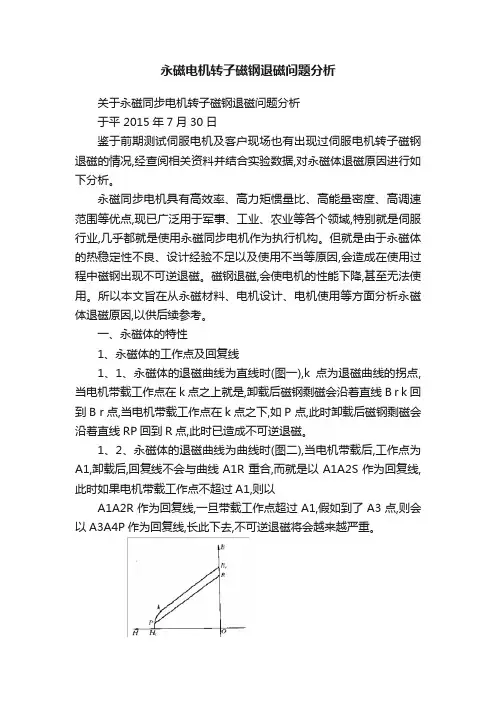

永磁电机转子磁钢退磁问题分析关于永磁同步电机转子磁钢退磁问题分析于平 2015年7月30日鉴于前期测试伺服电机及客户现场也有出现过伺服电机转子磁钢退磁的情况,经查阅相关资料并结合实验数据,对永磁体退磁原因进行如下分析。
永磁同步电机具有高效率、高力矩惯量比、高能量密度、高调速范围等优点,现已广泛用于军事、工业、农业等各个领域,特别就是伺服行业,几乎都就是使用永磁同步电机作为执行机构。
但就是由于永磁体的热稳定性不良、设计经验不足以及使用不当等原因,会造成在使用过程中磁钢出现不可逆退磁。
磁钢退磁,会使电机的性能下降,甚至无法使用。
所以本文旨在从永磁材料、电机设计、电机使用等方面分析永磁体退磁原因,以供后续参考。
一、永磁体的特性1、永磁体的工作点及回复线1、1、永磁体的退磁曲线为直线时(图一),k点为退磁曲线的拐点,当电机带载工作点在k点之上就是,卸载后磁钢剩磁会沿着直线B r k回到B r点,当电机带载工作点在k点之下,如P 点,此时卸载后磁钢剩磁会沿着直线RP回到R点,此时已造成不可逆退磁。
1、2、永磁体的退磁曲线为曲线时(图二),当电机带载后,工作点为A1,卸载后,回复线不会与曲线A1R重合,而就是以A1A2S作为回复线,此时如果电机带载工作点不超过A1,则以A1A2R作为回复线,一旦带载工作点超过A1,假如到了A3点,则会以A3A4P作为回复线,长此下去,不可逆退磁将会越来越严重。
图一退磁曲线为线性时的永磁体工作图图二退磁曲线为曲线时的永磁体工作图2、温度特性温度的变化会引起磁钢性能的变化,特别就是钕铁硼永磁体,它对温度很敏感(图三),当温度超过一定值,材料磁性能将沿着曲线1逐渐降低,当温度恢复后,它的剩磁将会沿着曲线2进行恢复,造成不可逆退磁。
而从图四可以瞧出,常温下,钕铁硼永磁体的退磁曲线为一条直线,没有拐点,当温度上升时,永磁体的退磁曲线出现拐点且拐点值随着温度的上升而变得越来越大,最低工作点也将越来越高。
磁性材料电镀前处理几个问题的探讨
1.钕—铁—硼磁性材料是将筛分后的钕、铁、硼超细粉经过混料、压制、烧结而成的。
根据产品用途要求，机械加工成不同的形状。
由于这种材料化学性质比较活泼，极易被氧化，故其成品需要进行电镀涂覆加工。
然而电镀涂覆的质量又与它的前处理密切相关。
这种前处理工艺一般包括脱脂、去锈、活化等工序。
如果这种前处理过程有一个环节处理得不干净，都会给最终的电镀产品带来潜伏性缺陷，致使电镀层出现起泡，剥落等问题产生。
有缺陷的磁性材料零件会失去市场销售价值而报废。
如果带有隐蔽性缺陷的磁性材料零件一旦被应用到设备上，也许就会因这种不合格零件上机而造成整机故障。
甚至造成严重后果。
2.钕—铁—硼磁性材料电镀前的处理工艺钕—铁—硼磁性材料不像锻压金属材料那么致密。
属微孔型材料。
它的多孔性给电镀前处理带来诸多困难和麻烦。
除了要去除工件表面上的碱性、酸性物质和加工过程带入的污物外，最大的难度是，如何将微孔中的污物清除干净。
对于一般要求不高的低档磁性材料，以往采用的前处理工艺为：碱性脱脂—水洗—酸洗（漂白、中和）—水洗—表面活化—电镀。
这种工艺过程虽简单，但它对脱脂剂的要求较高，需要用钕—铁—硼专用去油脱脂剂，这种去油脱脂剂的配方复杂，需要的原料种类多，用户配制过程非常麻烦。
而且一旦配比不当，就会失效，实用性较差。
自从工业生产中的大功率超声波清洗机问世之后，这种难题便迎刃而解。
超声波清洗得天独厚的空化效应能使残留在磁性材料微孔中的碱性、酸性物质得到较彻底清除。
采用超声波清洗后，钕—铁—硼磁性材料的前处理工艺一般为：（1）碱性脱脂—水漂—水漂—超声波精漂—稀硝酸处理（中和、漂白）—水漂洗—水漂洗—超声波精漂—活化处理—电镀（2）碱性脱脂—水漂洗—水漂洗—超声波精漂—稀硝酸（中和、漂白）处理—水漂洗—水漂洗—超声波精漂—活化处理—水漂洗—水漂洗—超声波精漂—电镀（3）超声波碱性脱脂—水漂洗—水漂洗—超声波精漂—稀硝酸（中和、漂白）处理—水漂洗—水漂洗—超声波精漂—活化处理—水漂洗—水漂洗—超声波精漂—电镀分析以上三种工艺，其不同点在于：工艺（1）的特点是：活化处理后直接电镀。
钕铁硼磁铁磁性强弱和电镀脱落的原因
钕铁硼磁铁磁性强弱和电镀脱落的原因钕铁硼等磁性强弱与材料和制作工艺有关，与体积也有关。
对诸如Fe、Co、Ni等物质，在室温下磁化率可达10-3数量级，称这类物质的磁性为铁磁性。
铁磁性物质即使在较弱的磁场内，也可得到极高的磁化强度，而且当外磁场移去后，仍可保留极强的磁性。
其磁化率为正值，但当外场增大时，由于磁化强度迅速达到饱和，其H变小。
铁磁体的铁磁性只在某一温度以下才表现出来，超过这一温度，由于物质内部热骚动破坏电子自旋磁矩的平行取向，因而自发磁化强度变为0，铁磁性消失。
这一温度称为居里点。
在居里点以上，材料表现为强顺磁性，其磁化率与温度的关系服从居里——外斯定律，式中C为居里常数。
钕铁硼磁铁就是一个品种，是目前应用领域最广泛的强力磁铁，被称之磁王，钕铁硼，因为应用的领域不同，所以对磁铁的本生的要求也就不一样，所以就出现了型号。
目前最普通的是N35 型号，对应要求越高就出现N38 N40 N42 N45 N50等等，目前国内制造最高的是N50，日本能生产N52。
同时钕铁硼用在不同的产品上需要耐温要求，普通的N35-N50 耐温都是80度。
后面好一点的是N35M-N50M 耐温是100度，对应的还有N35H-N48H , N27SH-N45SH,UH ,EH,AH的产品，钕铁硼最高耐温能达到230度。
如果选用的磁铁耐温要求达不到就会出现退磁现象。
铁磁体的铁磁性只在某一温度以下才表现出来，超过这一温度，由于物质内部热骚动破坏电子自旋磁矩的平行取向，因而自发磁化强度变为0，铁磁性消失。
这一温度称为居里点。
在居里点以上，材料表现为强顺磁性，其磁化率与温度的关系服从居里——外斯定律，式中C为居里常数。
强力磁铁的主要成分是硼，硼会跟电镀的锌起化学反应，所以就电镀脱落，如果要电镀最好是冷镀锌。
磁铁的硼和锌会发生化学反应，不管你怎么包电镀层时间长了都会脱落。
变成原来的本色。
冷电镀时间长了是一点儿一点儿脱，如果是热电镀是一块一块地脱的。
钕铁硼退磁原因
钕铁硼永磁材料因其高性能而广泛应用于电机、发电机、计算机、通信等领域。
然而，在使用过程中，钕铁硼永磁材料会出现退磁现象，影响其使用寿命。
本文将分析钕铁硼永磁材料退磁的原因。
第一段：引言钕铁硼永磁材料具有高矫顽力、高磁能积、高稳定性等优点，是目前应用最广泛的永磁材料之一。
然而，随着使用时间的增长，钕铁硼永磁材料会出现退磁现象，导致磁力下降，影响其使用寿命。
那么，钕铁硼永磁材料退磁的原因是什么呢？第二段：温度温度是导致钕铁硼永磁材料退磁的主要原因之一。
当温度超过钕铁硼永磁材料的工作温度范围时，材料内部的磁畴会发生热激励，导致磁畴的移动和重新排列，从而降低磁化强度，导致退磁现象。
因此，在使用钕铁硼永磁材料时，要注意控制温度，避免超过其工作温度范围。
第三段：磁场磁场是导致钕铁硼永磁材料退磁的另一个重要因素。
当钕铁硼永磁材料处于强磁场中时，会发生磁畴的重新排列和磁化强度的降低，从而导致退磁现象。
因此，在使用钕铁硼永磁材料时，要注意避免强磁场的干扰。
第四段：氧化氧化也是导致钕铁硼永磁材料退磁的原因之一。
钕铁硼永磁材料中的铁、钕等元素容易与氧气发生反应，形成氧化物，从而导致材料内部磁畴的重新排列和磁化强度的降低，导致退磁现象。
因此，在使用钕铁硼永磁材料时，要注意避免氧化。
第五段：机械应力机械应力也是导致钕铁硼永磁材料退磁的原因之一。
当钕铁硼永磁材料受到外力作用时，会发生磁畴的重新排列和磁化强度的降低，从而导致退磁现象。
因此，在使用钕铁硼永磁材料时，要注意避免机械应力的作用。
总结：钕铁硼永磁材料退磁的原因主要包括温度、磁场、氧化和机械应力等因素。
在使用钕铁硼永磁材料时，要注意控制温度、避免强磁场的干扰、防止氧化和避免机械应力的作用，以延长其使用寿命。
电镀前处理对烧结钕铁硼磁性材料镀层结合力的影响综述
电镀前处理对烧结钕铁硼磁性材料镀层结合力的影响综述摘要：本文主要介绍了钕铁硼磁性材料的腐蚀机理，以及电镀前处理工艺对镀层质量的影响。
重点研究了酸洗、喷砂这两种前处理技术对钕铁硼基体表面形貌的改变和对不同镀层的结合力影响。
关键词：钕铁硼磁性材料、腐蚀机理、酸洗、喷砂、镀层结合力NdFeB磁性材料是80年代发展起来的第3代新型功能材料，磁性材料是一种不需要消耗电能就可以持续提供磁能的物体，它具有能量转换功能，是重要的功能材料。
NdFeB磁体以其极高的“磁能积”轰动于世，成为目前世界上磁性能最强的磁体。
NdFeB磁体在磁性材料发展史上具有重要地位，在微波通讯、音像、仪器仪表、电机工程、计算机磁分离、磁疗等领域得到广泛应用，成为新技术应用的重要物质基础[1]。
由于材料中Nd含量高，材料的化学性质极为活泼，所以材料在潮湿的空气中极易氧化，与酸发生强烈的反应。
NdFeB合金的晶界处存在富Nd相，极易产生晶间腐蚀，严重时，产生大量Nd的氧化物和氢化物使材料粉化。
又因具有选择腐蚀性，导致磁性能下降。
另外NdFeB磁性材料是通过粉末冶金烧结成型的产品，结构疏松，孔隙率高，表面状况较差，脆性大。
NdFeB尽管具有优异的磁性能，但却存在耐腐蚀性能差的缺点，限制了它的进一步推广应用。
目前该问题已经成为NdFeB产业的一个共性问题。
因此，对NdFeB磁性材料的腐蚀机理及表面防护技术的研究具有十分重要的意义[2]。
1. 腐蚀机理1.1 NdFeB磁性材料的相组成[3]烧结钕铁硼磁体主要采用粉末冶金法进行生产，它至少同时存在以下4种不同的相：（1）基体相（主相）：Nd2Fe14B相。
它是在1200℃左右通过包晶反应形成的，是合金中唯一的磁性相。
NdFeB磁体的优异的磁性能主要归功于Nd2Fe14B 相的高饱和磁化强度（μ0Ms=1.6T）和各向异性场（7.3T）。
（2）富Nd相：（75％～85％）NdFe（wt％）。
其熔点为650~700℃，是合金中最后凝固的，处于已凝固的晶粒之间，是包覆基体相的薄层相。
钕铁硼失效模式
钕铁硼（NdFeB）是一类强大的永磁材料，由氧化铁、钕、硼等元素组成。
它在各种应用中广泛用于电子、通信、医疗设备、汽车和能源技术等领域。
然而，钕铁硼磁体在使用过程中可能会遭受各种失效模式，这些失效模式的了解对于提高其性能、延长寿命以及改进制造和使用的过程至关重要。
以下是钕铁硼失效模式的一些重要方面。
**1. 磁性能下降：**在某些环境条件下，钕铁硼永磁体可能会遭受磁性能下降的失效。
这可能由于温度升高、外部磁场的作用、化学腐蚀等原因引起。
高温会导致磁性能的减弱，因为温度升高会激发材料内部原子的热运动，从而减弱磁矩的排列。
外部磁场的作用也可能导致磁性能下降，这一问题在高温环境中特别显著。
**2. 氧化和腐蚀：**由于钕铁硼中包含钕和铁等金属元素，因此在潮湿、酸性或碱性环境中可能发生氧化和腐蚀。
这种情况会导致磁体表面的氧化物和腐蚀产物的形成，从而影响磁性能。
防止氧化和腐蚀的方法包括表面涂层、合适的封装材料和防护措施。
**3. 温度失效：**高温是导致钕铁硼永磁体失效的主要因素之一。
在高温下，磁体内部的热能会引起原子的热运动，导致磁矩的混乱和减弱。
这会导致磁性能的下降，甚至在一些情况下可能导致磁体完全失去磁性。
**4. 高磁场下的失效：**在高磁场环境下，钕铁硼永磁体可能会遭受失效。
这是因为高磁场强度可能引起材料内部的磁矩重新排列，导致失去原有的磁性能。
这一问题在一些电子设备和磁共振成像等应用中可能会显著影响性能。
**5. 力学应力和振动失效：**在一些应用中，钕铁硼磁体可能受到力学应力和振动的作用。
这可能导致磁体的裂纹、断裂或破碎。
特别是在一些需要高强度永磁体的应用中，如电机和发电机中，机械应力和振动可能对磁体的完整性产生负面影响。
**6. 磁滞损耗：**钕铁硼永磁体在磁化和去磁化过程中可能会产生磁滞损耗。
这是由于在磁矩翻转的过程中，材料内部存在一定的能量损失。
这会导致在周期性磁场中产生磁滞损耗，从而导致磁性能的下降。
钕铁硼磁铁高温退磁最有效的几种解决方法【实用】
钕铁硼磁铁高温退磁最有效的几种解决方法【实用】有点磁铁知识的朋友都知道，钕铁硼磁铁是目前磁性材料业内公认的高性能和高性价比磁铁，很多高科技领域都指定用它制作各类零配件，如国防军事、电子科技、医疗器械、电机电器等领域都有涉及。
使用的越多越容易发现问题，其中钕铁硼强力磁铁在高温环境中退磁现象备受关注。
钕铁硼为什么会在高温环境退磁？钕铁硼之所以会在高温环境中产生退磁现象，这是由其本身的物理结构所决定的。
一般磁铁之所以能产生磁场，是因为该物质本身所携带的电子绕着原子按照一定的方向进行旋转，从而产生一定的磁场力，进而对周边的相关事务产生影响。
但是电子围绕原子按照既定方向旋转也是有一定的温度条件限制的，不同的磁性材料所能经受的温度也是不同的，在过于高温的情况下，电子就会偏离原来的轨道，造成混乱现象，这时候磁物质本地的磁场就会被打乱，从而出现退磁现象。
而钕铁硼磁铁的耐温度大概在二百度左右，也就是超过二百度的话就会出现退磁现象，如果温度再高的话，退磁现象更严重。
高温下磁铁消磁是永久消磁还是暂时消磁？钕铁硼的居里温度是320℃-380℃，但是事实上钕铁硼在加热的时候分子结构已经改变，达不到理论上的居里温度磁力就退光了。
我做实验的钕铁硼耐温是100度的，当加热到100度左右开始磁力下降，不过速度不开，150度以后明显快速下降，保持150度20分钟磁力基本就退光了。
拿退光磁性的钕铁硼去充磁后只能达到原来的50%左右。
而且表面出现发黑氧化的现象。
钕铁硼磁铁高温退磁最有效的几个解决方法一、不要将钕铁硼磁铁产品放到过高的温度中，尤其要注意它的临界温度，即二百度，适时调节它的工作环境温度，可以尽量减少退磁现象发生。
二、就是从技术着手，提高使用钕铁硼磁铁的产品的性能，让它能具有更温度的结构，不容易受环境影响。
三、还可以选择同样磁能积的高矫顽力材料，如果还不行那只有牺牲一点磁能积,找磁能积低一点的更高矫顽力的材料，再不行,你可以选择使用钐钴，至于可逆的退磁,就只有选钐钴了。
钕铁硼磁铁电镀问题及处理方案
4.电解产生氮氧化物气体
基体材：
1.加强材料检验
2.强化材料保护措施，提高基体抗腐蚀性
表面处理：
1.强化镀液维护，减少杂质累计净化镀液
2.调整镀液成分及控制参数
3.淘汰老工艺，使用新工艺（替代工艺）
4.杜绝使用违禁品，减少电解条件下的氮氧化物排放，改善车间空气环境。
钕铁硼磁铁电镀问题及处理方案
序号
镀种
问题
原因
问题处理方向
1
Ni
磁通不可逆损失过高（测试值>6%）
机加工：
1.切削速度过快或进刀量过大，基体晶体松动导致晶间腐蚀。
2.去胶（水煮）异常导致基体氧化腐蚀。
表面处理：
1.酸洗异常导致基体腐蚀
2.超声波清洗过度导致基体腐蚀
3.电镀过程导致机体腐蚀。
3.1镀液PH值过低或调整不当
2.超声波清洗时间不宜过长，防止空化作用过度而腐蚀基体（不同厚度的产品确定不同的清洗时间）
3.提高产品初镀沉积速度是关键（调整工艺参数）
4.调整滚筒转速，放大滚筒开孔率，及时检查电流输出电路或检查更换滚筒导电装置（电极）
5.调整填料比例及产品翻滚效果，改变滚筒结构及施镀方式。
2
Zn
镀锌产品中性盐雾时间<48H
基材：
1.基体缺陷导致：如砂眼、杂质、裂纹等
2.基体腐蚀
表面处理：
1.镀锌层纯度不高：如：杂质影响
2.镀层薄或钝化液操作不当，如：控制参数不当
3.钝化膜薄或不完整导致镀层抗腐蚀性差
基体材料：
1.加强材料检验
2.强化材料保护措施，提高基体抗腐蚀性
表面处理：
1.强化镀液维护，提高基体抗腐蚀性。
钕铁硼磁铁常见问题回复
钕铁硼磁铁常见问题回复
问题1：钕铁硼磁铁的磁性能会受到什么因素的影响？
答：钕铁硼磁铁的磁性能受到温度、外界磁场、机械冲击等因素的影响。
钕铁硼磁铁在较高温度下会发生磁性能的降低，临界温度一般为
80℃~150℃，具体取决于磁铁的级别。
同时，外界的磁场会对磁铁产生干扰，甚至使其失去磁性。
机械冲击也会造成磁铁的破损和磁性能的下降。
问题2：钕铁硼磁铁如何保持长久的磁性？
答：为了保持钕铁硼磁铁的磁性，需要注意以下几点。
首先，避免较
高温度的环境，尽量保持在磁铁的使用温度范围内。
其次，避免暴露在强
磁场或者其他磁铁附近的环境中，以避免对磁铁产生干扰。
此外，还需要
注意避免机械冲击和磁铁的破损，如用合适的包装材料进行保护。
问题3：钕铁硼磁铁如何防止铁锈？
答：钕铁硼磁铁是一种含有铁元素的材料，因此容易受到氧化而产生
铁锈。
为了防止铁锈的产生，可以采取以下几种措施。
首先，确保磁铁表
面干燥和清洁，避免暴露在潮湿环境中。
其次，可以使用特殊的涂层材料
或包装材料来保护磁铁表面，防止空气中的水分接触到磁铁。
此外，还可
以使用专门的防锈剂进行处理。
问题4：如何正确处理和使用废旧钕铁硼磁铁？
问题5：钕铁硼磁铁的安全使用注意事项有哪些？
答：钕铁硼磁铁具有很强的吸附力，使用时需要注意以下几点。
首先，避免将磁铁与人体或动物的皮肤或身体部位直接接触，以免造成挤压或夹
损伤。
其次，不要将磁铁吞食或吸入鼻腔等部位，以免引起内部伤害。
此外，在使用磁铁时，要注意保护其表面免受损坏，避免碰撞和强磁体吸附。
钕铁硼磁铁退磁报告
钕铁硼磁铁退磁报告1. 简介本文是对钕铁硼磁铁退磁的报告，主要介绍了退磁的原因、过程和相关注意事项。
2. 钕铁硼磁铁的特性钕铁硼磁铁是一种强磁性材料，常用于制造电动机、发电机、磁体等设备。
它具有高能产品、高矫顽力和高温稳定性等特点。
3. 钕铁硼磁铁退磁的原因钕铁硼磁铁在使用过程中可能会因为以下原因而需要退磁：3.1 温度变化钕铁硼磁铁在高温下容易退磁，因此，如果磁铁长时间暴露在高温环境下，可能会导致退磁现象的发生。
3.2 外界磁场干扰如果钕铁硼磁铁受到强磁场的干扰，例如靠近大功率电流线圈或其他强磁源，也会导致磁铁的磁性减弱甚至完全退磁。
3.3 力量冲击强大的力量冲击也可能对钕铁硼磁铁的磁性产生不可逆的损害，导致其退磁。
4. 钕铁硼磁铁退磁的过程下面是进行钕铁硼磁铁退磁的步骤：4.1 准备工作首先，确保工作环境安全，避免有任何可能对人体或设备产生危险的因素。
4.2 选择退磁方法根据具体情况，选择合适的退磁方法。
常见的退磁方法包括电流退磁、高温退磁和交变磁场退磁。
4.3 进行退磁操作根据所选的退磁方法，进行相应的退磁操作。
例如，如果选择了电流退磁，需要通过外加电流来降低磁铁的磁性。
4.4 检验退磁效果退磁操作完成后，使用磁力计或其他仪器来检验退磁效果。
确保磁铁已经完全退磁，不再具有磁性。
4.5 复位磁铁如果需要重新磁化磁铁，可以使用磁化设备进行复位操作。
根据具体要求，通过外加电流或交变磁场来恢复磁铁的磁性。
5. 注意事项在进行钕铁硼磁铁退磁过程时，需要注意以下事项：•保持操作环境安全，避免产生任何可能对人体或设备造成危险的因素；•根据具体情况选择合适的退磁方法，确保其对磁铁的损伤最小；•严格按照退磁操作步骤进行操作，确保退磁效果的准确性；•在退磁操作完成后，使用仪器验证退磁效果，确保磁铁已经完全退磁；•如果需要重新磁化磁铁，注意选择合适的磁化设备和操作方法。
6. 结论钕铁硼磁铁退磁是为了解决磁铁在使用过程中可能出现的退磁问题。
怎样看待钕铁硼的电镀防护？
怎样看待钕铁硼的电镀防护？由于电镀防护工艺在钕铁硼防护中广泛应用，如何进一步提高电镀镀层质量和工艺稳定性，降低成本，仍有大量问题值得研究。
主要问题表现如下：1、生产质量的一致性和稳定性差，产品合格率低，处于同一生产线上不同批次磁体的镀层质量波动幅度较大，一次性电镀合格率相对较低。
由于电镀处于钕铁硼生产工艺线的下游，一旦电镀工艺出现问题就会使得产品上的劳动积累不能转化为市场价值，同时也造成极大的资源浪费。
我国磁材企业为提高产量，产品线和规格较多，通常情况是多种不同工艺生产的、不同规格的磁体在同一条电镀线上并存。
由于钕铁硼磁体的组织、结构对电镀过程的影响远大于钢铁工件，不同牌号、不同外形的磁体对电镀成膜影响较大，这是造成镀层质量波动幅度较大的重要原因之一。
另外，电镀生产过程中自动化程度低、磁体工件在进入电镀工序前的前期加工质量波动大、电镀前处理过程和电镀过程中人为影响因素过多、执行操作程序不严格等也是导致最终产品质量波动、合格率较低的重要原因。
2、环保问题无论从环保还是从技术壁垒角度，国际上对电镀产品环保指标的检查越来越严。
当前产业界比较迫切的问题主要有：镀锌钝化的六价铬问题，镀层中铅镉含量超标问题，三废治理要求提高问题等。
镀锌磁体一般需进行铬酸盐钝化处理。
钝化膜层中铬主要以三价和六价形式存在，其中三价铬作为骨架组成网络，可使膜具有一定的厚度和强度；六价铬分散在网络中，具有自修复作用，因而耐蚀性很好。
但六价铬已被公认是肺癌的诱因，铬酸盐最终被禁止使用已成为必然的发展趋势，采用新的对环境友好的无铬钝化技术已迫在眉睫。
无铬钝化处理主要包括无机物钝化（采用过渡元素、稀土、硅酸盐等来代替铬酸盐钝化）和有机物钝化（采用腐植酸、单宁酸、环氧树脂、丙烯酸树脂、二氨基三氮杂茂及其衍生物等来代替铬酸盐钝化）。
其中，有一部分无铬钝化后得到的镀层耐蚀性已经接近甚至在某些方面超过了铬酸盐钝化，很有发展前途，但由于成本较高和不能适应大规模工业化生产而限制了它们的推广使用和普及。
钕磁铁镀镍后镀层脱落检测方法
钕磁铁镀镍后镀层脱落检测方法钕磁铁是一种常见的磁性材料，广泛应用于电子、机械、汽车等领域。
为了增加其耐腐蚀性和美观度，常常会对钕磁铁进行镀镍处理。
然而，在使用过程中，我们常常会遇到镀层脱落的情况，这不仅会影响产品的外观，还可能影响其使用寿命和性能。
因此，针对钕磁铁镀镍后镀层脱落问题的检测方法成为了一个重要的课题。
一、目前常用的钕磁铁镀镍后镀层脱落检测方法1. 目测法：这是最简单、常用的一种检测方法。
通过肉眼观察钕磁铁表面的镀层是否存在脱落、气泡、裂纹等缺陷。
这种方法操作简便，但只适用于表面缺陷较为明显的情况，对于隐蔽性较高的镀层脱落问题无法有效检测。
2. 磁性法：钕磁铁具有较强的磁性，可以利用磁性法进行镀层脱落的检测。
将带有镀层的钕磁铁放置在磁场中，通过观察磁力线的分布情况，可以判断镀层是否存在脱落现象。
这种方法对于较小的镀层脱落问题具有较高的灵敏度，但对于镀层厚度较大的情况，检测效果较差。
3. 化学法：化学法是一种常用的表面缺陷检测方法。
通过在钕磁铁表面涂覆一层特定的试剂，当镀层存在脱落现象时，试剂会发生颜色变化或产生气泡等反应，从而判断镀层的质量状况。
这种方法操作简单，可以有效检测隐蔽性较高的镀层脱落问题。
二、钕磁铁镀镍后镀层脱落检测方法的优缺点分析1. 目测法的优点是操作简单，成本低，但缺点是只能检测表面缺陷较为明显的情况，对于隐蔽性较高的镀层脱落问题无法有效检测。
2. 磁性法的优点是对于较小的镀层脱落问题具有较高的灵敏度，但缺点是对于镀层厚度较大的情况，检测效果较差。
3. 化学法的优点是操作简单，可以有效检测隐蔽性较高的镀层脱落问题，但缺点是试剂选择和使用的过程中需要注意安全问题，同时需要对试剂的反应结果进行准确的判断。
三、改进钕磁铁镀镍后镀层脱落检测方法的研究方向1. 提高磁性法的检测效果：研究如何通过调整磁场的强度和方向，改善对于镀层厚度较大的情况的检测效果，提高磁性法的灵敏度。
2. 开发新型试剂：研究和开发更加安全、环保、可靠的试剂，提高化学法的检测准确性和操作便捷性。
钕铁硼失效模式
钕铁硼失效模式全文共四篇示例，供读者参考第一篇示例：钕铁硼（NdFeB）磁体是目前应用广泛的一种永磁材料，具有优良的磁性能。
钕铁硼磁体在使用过程中也会出现各种失效现象，影响其性能和使用寿命。
钕铁硼失效模式是研究者一直关注的问题，下面我们将重点讨论钕铁硼失效模式及其原因。
钕铁硼磁体最常见的失效模式是氧化、腐蚀和磁性衰减。
氧化是由于钕铁硼磁体表面暴露在空气中，与氧反应产生氧化物而导致的，使磁性能下降。
腐蚀是由于钕铁硼磁体暴露在潮湿环境中，与水分和其他化学物质反应而导致的，也会使磁性能下降。
磁性衰减是由于钕铁硼磁体长时间在高温或高磁场下运行，导致晶粒间的热激活和磁矩倾斜而减小磁场强度。
钕铁硼磁体的失效原因主要有以下几点：首先是材料本身的质量问题，包括原材料不纯、生产工艺不合理等。
其次是外部环境因素的影响，如温度、湿度、化学物质等。
第三是使用条件和方式不当，如过载、高速转动等。
最后是设计不合理，如磁路设计不当、结构设计不合理等。
钕铁硼磁体失效对于应用的影响是非常严重的，不仅会导致磁性能下降，还会影响设备的正常运行。
我们需要采取一些措施来延长钕铁硼磁体的使用寿命。
首先是加强材料的保护，如表面涂覆保护层、提高材料的纯度等。
其次是改善工艺和生产条件，提高生产工艺的稳定性和可控性。
第三是优化设计和使用条件，如改善磁路设计、控制使用条件等。
最后是加强监测和维护，及时发现和处理失效问题，延长钕铁硼磁体的使用寿命。
钕铁硼磁体的失效模式和原因是多方面的，需要我们综合考虑各种因素，采取相应的措施来延长使用寿命。
只有通过不断改进材料、工艺和设计，加强监测和维护，才能更好地利用钕铁硼磁体的优良性能，推动永磁材料的应用和发展。
【本文共计548字】第二篇示例：一、热失效热失效是钕铁硼永磁材料的主要失效模式之一。
在高温环境下，钕铁硼永磁材料容易发生热脱磁现象，导致磁性能下降。
热失效主要是由于材料的磁畴发生改变，磁畴的热激发导致材料的磁化程度降低，从而影响材料的磁性能。
「磁材」影响钕铁硼镀层结合力的因素，你不一定全知道！
「磁材」影响钕铁硼镀层结合力的因素，你不一定全知道！滚镀工艺技术钕铁硼镀层与基体的结合力差，是曾经困扰钕铁硼电镀的几大难题之一，虽然经过多年的发展这个问题已得到较大程度的解决，但生产中这样的问题总会或多或少地存在，有时甚至还挺严重，所以有必要拿出来说一说。
俗话说，“世上无常事，但凡有因果”，没错，钕铁硼镀层结合力也不例外，其“差”做为“果”必有其“因”，而且可能还是“多因”。
那么，都是哪些因素在影响钕铁硼镀层的结合力呢？相对于普通钢件，钕铁硼材质表面有如下特殊的物理和化学性质：（１）表面粗糙、疏松多孔（物理性质）；（２）化学活性极强（化学性质），可以说，影响钕铁硼镀层结合力的诸多因素均直接与这两条性质有关。
１、镀前处理金属制品的镀前处理应做到使其表面洁净、无油污、无锈蚀，否则将难以获得结合力良好的镀层。
相对于普通钢件，钕铁硼产品的镀前处理难度要大一些，原因在于其粗糙、疏松多孔的表面容易“藏污纳垢”，若不将这些“污垢”彻底清除干净，则会对钕铁硼镀层与基体的结合力造成不利影响。
早些年，钕铁硼镀层结合力不良很大程度上因镀前处理不当（或不到位）而造成。
目前，钕铁硼镀前处理一般采用多道超声波清洗，因为超声波的空化作用利于使钕铁硼微孔内的油污、酸碱等物质得到彻底清除，否则会因微孔内的“污垢”清洗不净影响镀前处理质量，影响镀层结合力，这一点十分重要。
另外，超声波清洗还利于清除钕铁硼在酸洗时表面产生的硼灰，进一步消除结合力隐患。
钕铁硼采用超声波清洗有以下几点注意事项。
（１）清洗道数一般，至少除油后和酸洗后各采用一道超声波水洗是必须的。
如果在活化后再增加一道超声水洗，则零件微孔中残留的活化酸性物质能够被彻底清除掉，这样清洗效果更有保证。
除油工序很多情况下不使用超声，但如果是高品位磁铁，也可以增加一道超声，以加强除油效果。
（２）清洗方式镀前处理若采用自动/半自动滚筒生产线，应注意滚筒不能太大，滚筒开孔率要高，否则线上的多道超声波清洗效果会打折扣，则影响镀层结合力。
钕铁硼磁铁衰减
钕铁硼磁铁衰减
钕铁硼磁铁的衰减主要有两种类型：一种是长时间使用下的“稳定衰减”，主要是由于磁滞损耗和剩磁损耗等因素导致的；另一种是外界环境变化下的“临时衰减”，如温度变化、震动等。
长时间使用下的稳定衰减主要是由于磁滞损耗和剩磁损耗等因素导致的。
钕铁硼磁铁的磁力来源于其晶格中的微区和磁畴，在磁化过程中，晶格中的微区会有非磁性金属（如铁）被磁场所吸引，在磁场消失时，又会自行回到初始状态，这个过程就是磁滞。
磁滞会导致磁铁内部能量的损耗，从而造成磁力的衰减。
外界环境变化下的临时衰减则主要是由于温度变化、震动等引起的。
例如，在高温环境下，钕铁硼磁铁的磁力会出现衰减，当温度恢复到常温后，磁力会相应恢复。
此外，如果磁铁受到强烈的震动，其磁力也会衰减，不过这个过程通常会有一个时间过程。
因此，为了减缓钕铁硼磁铁的衰减，应尽量避免将其置于高温或强烈震动的环境中，同时，对于长时间使用的磁铁，可以通过定期磁化来恢复其磁力。
为什么钕铁硼磁铁容易被腐蚀
为什么钕铁硼磁铁容易被腐蚀
钕铁硼磁铁非常容易被腐蚀。
因此，成品大多要进行电镀或者涂装。
常规采用的表面处理包括(中国吸铁石交易网为您提供)：镀镍(镍铜镍)，镀锌，镀铝，电泳等。
如果工作在密闭环境里，也可以采用磷化的方式。
钕铁硼磁铁是目前应用广泛，发展迅速的磁铁产品。
钕铁硼从发明到现在的广泛应用，也不过20多年的时间。
由于其拥有的高磁性能和易加工性，价格不是很高，因此应用领域扩大迅速。
目前，商品化的钕铁硼，磁能积可以达到50MGOe，是铁氧体的10倍。
钕铁硼也属于粉末冶金产品，加工方式与钐钴类似。
目前，钕铁硼的最高工作温度在180摄氏度左右。
如果是恶劣环境应用，一般推荐不超过140摄氏度。
钕铁硼磁铁特点：与通常与铁氧体等永磁材料相比，钕铁硼磁铁有着十分优异的磁特性.其磁能积远高于其它类磁体，可称"一代磁王"。
钕铁硼磁铁具有非常高的饱和磁化强度Bs(Bs=16KGs)和磁晶各向异性场HA(HA=73KOe)，钕铁硼磁铁产品广泛应用于包装，玩具，礼品工艺品，健身磁控车，电机、微电机、计算机、仪器、仪表、摩托车、照相机、钟表、音响、家电、办公自动化、磁疗以及日常生活的各个领域。
由于钕铁硼的高磁性能，在很多场合，被用来替代其他磁性材料，用以减小产品体积。
假如用铁氧体磁铁，现在的手机尺寸，恐怕要不会小于半块砖头。
钕铁硼磁铁常见问题回复
钕铁硼磁铁常见问题回复钕铁硼磁铁是一种高性能永磁材料，具有强大的磁力和稳定的磁性，广泛应用于各个领域，如电力、电子、机械、医疗等。
然而，钕铁硼磁铁在使用过程中也会遇到一些常见问题。
本文将对这些常见问题进行回复，并提供相应的解决方案。
问题一：钕铁硼磁铁易碎、脆弱，容易破裂或断裂。
解决方案：钕铁硼磁铁的机械性能相对较差，易受到外力的影响导致破裂或断裂。
因此，在使用时需要注意避免磁铁受到大的冲击或弯曲力，同时要使用适当的保护措施，如加装外壳或采用磁性隔离等方式，以减少磁铁的受力。
问题二：钕铁硼磁铁容易氧化生锈，表面易磨损。
解决方案：钕铁硼磁铁的主要成分为氮化钕和铁，其中铁容易氧化生锈，磁铁表面易磨损。
为了保护磁铁，可以通过镀层等方法进行表面处理，如镀锌、镀镍、镀铝等，以减缓磁铁的氧化速度和表面磨损。
问题三：钕铁硼磁铁温度敏感，易烧结、磁力减弱。
解决方案：钕铁硼磁铁的磁性能会随着温度的升高而下降，且在一定温度范围内容易烧结。
因此，在使用时应控制磁铁的工作温度，避免将磁铁暴露在高温环境中。
如果需要在高温环境下使用钕铁硼磁铁，可以选择工作温度更高的材料，如钴硼磁铁（SmCo）。
问题四：钕铁硼磁铁磁场均匀性差，易产生磁死区。
解决方案：钕铁硼磁铁在磁化的过程中容易出现磁场不均匀性，导致在磁力线分布中出现磁死区。
为了避免这个问题，可以采用多极磁化方式或对磁体进行分段磁化，以增加磁场的均匀性。
问题五：钕铁硼磁铁价格较高，制作、加工成本较高。
解决方案：由于钕铁硼磁铁的原材料成本较高，加工难度较大，因此其价格也较高。
为了降低成本，可以考虑使用较小尺寸的磁铁，减少原材料的使用量；同时，也可以通过提高生产效率和优化工艺流程等方式来降低制造成本。
问题六：钕铁硼磁铁容易磁化方向错位，产生不稳定磁性。
解决方案：钕铁硼磁铁的磁化方向容易受到外部磁场的影响，从而导致磁性的不稳定。
为了保持磁铁的磁性稳定，可以在使用前对磁体进行磁场去磁处理，并在使用过程中避免将磁铁暴露在强磁场的环境中。
钕磁铁镀镍后镀层脱落检测方法
钕磁铁镀镍后镀层脱落检测方法钕磁铁是一种常用的磁性材料，其具有强大的磁性能和稳定的性能。
为了提高其耐腐蚀性和外观美观度，常常会对钕磁铁进行镀镍处理。
然而，有时候在使用过程中会发现镀层脱落的情况，这给钕磁铁的使用带来了一定的困扰。
因此，如何进行钕磁铁镀镍后镀层脱落的检测就显得尤为重要。
一、背景介绍钕磁铁是一种常见的永磁材料，具有高磁能积、高矫顽力、高抗腐蚀性等特点，被广泛应用于电机、传感器、声音装置等领域。
然而，由于钕磁铁本身具有较强的化学活性，容易受到氧化、腐蚀等环境因素的影响，因此常常需要进行表面镀层处理，以提高其抗腐蚀性和外观美观度。
二、钕磁铁镀镍后镀层脱落的原因钕磁铁镀镍后镀层脱落的原因主要有以下几点：1. 表面处理不当：钕磁铁在进行镀镍处理之前，需要进行表面清洗、脱脂等预处理工作。
如果这些工作没有做好，表面的杂质和油脂会影响镀层与基材的结合力，导致镀层容易脱落。
2. 镀层质量不合格：如果镀层的质量不达标，镀层与基材的结合力就会不牢固。
例如，镀层过薄、孔洞较多、结构不均匀等都会导致镀层容易脱落。
3. 使用环境恶劣：钕磁铁常常用于一些特殊环境下，如高温、高湿度、高腐蚀等条件下的工作。
这些环境的影响会加速镀层的老化和脱落。
三、钕磁铁镀镍后镀层脱落的检测方法钕磁铁镀镍后镀层脱落的检测方法主要有以下几种：1. 目视检查法：通过肉眼观察钕磁铁表面是否有明显的镀层脱落现象。
这种方法简单直观，但只适用于镀层脱落比较严重的情况。
2. 刮擦法：用硬度较高的物体（如硬币）在钕磁铁表面进行轻微刮擦，观察是否有镀层脱落。
这种方法可以检测出一些细微的镀层脱落，但对于镀层与基材结合力较好的情况不太敏感。
3. 酸洗法：将钕磁铁放入酸性溶液中进行酸洗，观察是否有镀层脱落。
酸洗可以加速镀层与基材的分离，从而更容易发现镀层脱落现象。
4. 扫描电子显微镜（SEM）观察法：利用SEM对钕磁铁表面进行观察，可以更准确地检测出镀层脱落的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钕铁硼磁铁磁性强弱和电镀脱落的原因
钕铁硼等磁性强弱与材料和制作工艺有关，与体积也有关。
对诸如Fe、Co、Ni等物质，在室温下磁化率可达10-3数量级，称这类物质的磁性为铁磁性。
铁磁性物质即使在较弱的磁场内，也可得到极高的磁化强度，而且当外磁场移去后，仍可保留极强的磁性。
其磁化率为正值，但当外场增大时，由于磁化强度迅
速达到饱和，其H变小。
铁磁体的铁磁性只在某一温度以下才表现出来，超过这一温度，由于物质内部热骚动破坏电子自旋磁矩的平行取向，因而自发磁化强度变为0，铁磁性消失。
这一温度称为居里点。
在居里点以上，材料表现为强顺磁性，其磁化率与温度的关系服从居里——外斯定律，式中C为居里常数。
钕铁硼磁铁就是一个品种，是目前应用领域最广泛的强力磁铁，被称之磁王，钕铁硼，因为应用的领域不同，所以对磁铁的本生的要求也就不一样，所以就出现了型号。
目前最普通的是N35 型号，对应要求越高就出现N38 N40 N42 N45 N50等等，目前国内制造最高的是N50，日本能生产N52。
同时钕铁硼用在不同的产品上需要耐温要求，普通的N35-N50 耐温都是80度。
后面好一点的是N35M-N50M 耐温是100度，对应的还有N35H-N48H , N27SH-N45SH,UH ,EH,AH的产品，钕铁硼最高耐温能达到230度。
如果选用的磁铁耐温要求达不到就会出现退磁现象。
铁磁体的铁磁性只在某一温度以下才表现出来，超过这一温度，由于物质内部热骚动破坏电子自旋磁矩的平行取向，因而自发磁化强度变为0，铁磁性消失。
这一温度称为居里点。
在居里点以上，材料表现为强顺磁性，其磁化率与温度的关系服从居里——外斯定律，式中C为居里常数。
强力磁铁的主要成分是硼，硼会跟电镀的锌起化学反应，所以就电镀脱落，
如果要电镀最好是冷镀锌。
磁铁的硼和锌会发生化学反应，不管你怎么包电镀层时间长了都会脱落。
变成原来的本色。
冷电镀时间长了是一点儿一点儿脱，如果是热电镀是一块一块地脱的。
这方面的研究，磁材厂家还要做大量的实验。
钕铁硼磁体表面要做防腐处理，储存时要干燥无氧保存，不要接触水、腐蚀性气体。
要特别说明的是，有的尽管采取了镀层，但由于电镀工艺不合理，镀前除油除锈
用了不合理的强酸、强碱，常规电镀液中水解的H+离子在阴极效率低的时候会
同镀层离子共沉积，电镀后的磁体反而容易起皮、粉化，这在国内绝大多数的磁
体上都存在。
中国钕铁硼交易网，热老化会退磁、存储时间长（1到5年）很
多磁体也会起皮和退磁。
要杜绝起皮、脱落，电镀过程最好用非水相镀液或电流效率高的镀种等特殊电镀工艺。
不过对于成本会大大的增加。
有内业人员对磁体的腐蚀机理和防腐办法、储存条件做过大量工作，结果发现，要使磁体长时间储存和使用不退磁、镀层不粉化脱落依然是一件棘手的事情，很多生产厂家，使用的人都有很长的路要走，做很多细致的研究。
