注塑机液压系统
注塑机液压系统故障的五种诊断方法
检查液压元件：检查液压泵、液压缸、液压阀等元件是否损坏或磨损
检查液压系统：检查液压系统的连接处、密封处是否漏油或渗油
分析故障现象：根据故障现象，分析可能的故障原因，如压力不足、流量不足、温度过高等
确定故障类型
观察液压系统的工作状态，判断是否存在异常
检查液压系统的压力、流量、温度等参数，确定故障类型
汇报人：
,a click to unlimited possibilities
注塑机液压系统故障的五种诊断方法
/目录
目录
02
注塑机液压系统故障诊断步骤
01
注塑机液压系统故障诊断方法
03
注塑机液压系统故障诊断注意事项
1
注塑机液压系统故障诊断方法
感官诊断法
触摸液压系统的温度，判断是否有过热、过冷等异常情况
注意精度
确保测量仪器的精度和稳定性
严格按照操作规程进行测量
注意环境因素对测量结果的影响
定期校准和维护测量仪器
注意效率
快速响应：在发现故障时，应立即采取措施，避免影响生产进度。
准确判断：在诊断过程中，应准确判断故障原因，避免盲目维修。
合理维修：在维修过程中，应选择合适的维修方法，避免过度维修。
预防为主：在维修后，应采取预防措施，避免类似故障再次发生。
敲击诊断法的局限性：只能判断部分故障原因，不能全面诊断液压系统故障
经油压、油液颜色等
根据以往的维修经验和知识，分析故障原因，制定维修方案
询问操作人员，了解液压系统的使用情况和故障现象
检查液压系统的元件，如泵、阀、油缸等，看是否有磨损、损坏或泄漏
故障诊断图法
定期检查液压系统，及时发现问题
记录故障现象，便于分析原因
注塑机液压原理
注塑机液压原理
注塑机液压原理是基于液压传动原理，通过液压油的压力来实现注塑机的工作。
液压原理是利用液体的压力传导和传递力量的原理，通过改变液压油的压力来控制机械装置的动作。
注塑机液压系统的主要组成部分包括：液压泵、液压阀、液压缸、油箱、油管等。
液压泵通过驱动电机产生压力，将液压油压入液压系统中。
液压阀则起到控制液压油流动的作用，根据需要开启或关闭液压缸的进、退油通道，使其实现对注塑机各个动作的控制。
当液压泵开始工作时，液压油进入液压系统，通过液压阀的控制，流入液压缸的进油腔。
同时，液压阀关闭液压缸的退油腔通道，使液压缸的凸轮移动。
当液压油进入液压缸的进油腔时，液压缸的凸轮就会推动注塑机的活塞进行工作。
液压原理的优点是能实现高压力传动，并且力量传递稳定可靠。
注塑机液压原理的应用使得注塑机能够实现高速、高效的注塑操作，提高了注塑机的生产效率。
总的来说，注塑机液压原理是利用液体的压力传动力量，通过液压泵、液压阀和液压缸等组件，控制注塑机的动作，实现有效的注塑操作。
塑料注射机液压系统设计课程设计
塑料注射机液压系统设计课程设计塑料注射机液压系统设计课程设计塑料注射机液压系统设计目录第一章绪论2 1.1注塑机概述2 1.2注塑机的原理4 1.3塑料注射机的工作循环塑料4 第二章液压系统设计5 2.1对液压系统的要求5 2.2液压系统设计参数5 第三章工况分析6 3.1 合摸油缸负载6 3.2 注射座整体移动油缸负载7 3.3 注射油缸负载8 3.4 顶出油缸负载8 3.5 初算驱动油缸所需的功率9 3.6 液压执行元件载荷力和载荷转矩计算9 3.7 液压系统主要参数计算11 第四章制定系统方案和拟定液压系统图15 4.1制定系统方案15 4.2拟定液压系统图17 第五章液压缸的设计17 5.1液压缸主要尺寸的确定17 5.2 液压缸的结构设计22 第六章液压元件的选择25 6.1液压泵的选择25 6.2电动机功率的确定25 6.3液压阀的选择26 6.4液压马达的选择26 6.5油管内径计算27 6.6确定油箱的有效容积27 第七章液压系统性能验算27 7.1验算回路中的压力损失27 7.2液压系统发热温升计算29 第八章液压站的设计32 8.1 250型注塑机液压站的设计32 8.2液压油箱的设计34 8.3 液压泵组的结构设计38 设计内容设计说明及计算过程备注第一章绪论1.1注塑机概述注塑机又名注射成型机或注射机。
它是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
分为立式、卧式、全电式。
注塑机能加热塑料，对熔融塑料施加高压，使其射出而充满模具型腔。
注塑机通常由注射系统、合模系统、液压传动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品，被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。
注射成型工艺对各种塑料的加工具有良好的适应性，生产能力较高，并易于实现自动化。
注塑机液压系统的工作原理
同兴液压总汇：贴心方案星级服务
注塑机液压系统的工作原理
注塑机液压系统的液压传动：是以液压油为工作介质，通过动力元件(油泵)将原动机的机械能变为液压油的压力能，再通过控制元件，然后借助执行元件(油缸或油马达)将压力能转换为机械能，驱动负载实现直线或回转运动，且通过对控制元件遥控操纵和对流量的调节，调定执行元件的力和速度。
当外界对上述系统有扰动时，执行元件的输出量一般要偏离原有调定值，产生一定的误差。
注塑机液压系统的液压控制：
a.注塑机液压系统的液压控制和液压传动一样，系统中也包括动力元件、控制元件和执行元件，也是通过油液传递功率。
二者不同之点是液压控制具有反馈装置，反馈装置的作用是执行元件的输出量(位移、速度、力等机械量)反馈回去与输入量(可以是变化的，也可以是恒定的)进行比较，用比较后的偏差来控制系统，使执行元件的输出随输入量的变化而变化或保持恒定。
它是一种构成闭环回路的液压传动系统，也叫液压随动系统或液压伺服系统。
b.液压传动系统中用的是通断式或逻辑式控制元件，就其控制目的，是保持被调定值的稳定或单纯变换方向，也叫定值和顺序控制元件。
c.液压控制系统中用的是伺服控制元件，具有反馈结构，并用电气装置进行控制，有较高的控制精度和响应速度，所控制的压力和流量常连续变化。
输出功率可放大。
d.比例控制是介于上述二者之间的一种控制，所用比例控制阀是在通断式控制元件和伺服控制元件的基础上发展起来的一种电――液控制元件，兼备了上述两类元件的一些特点，用于用手调的通断式控制不能满足要求，但也不需要伺服阀对液压系统那样严格的污染控制要求的场合。
注塑机液压系统噪音及其排除方法
注塑机液压系统噪音及其排除方法
四：注塑机液压传动故障及排除方法
（3）节流阀或调速阀芯受阻
（4）油泵故障排量不战不足或不排油（3）清洗
（4）检查并维修油泵
3.注塑机不动作
（1）大、小油泵均未增压（2）换向阀卡死
（3）安全门合上无合模动作（4）先导阀顶杆磨损
4β注塑机油温过高（1）检查溢流阀是否失灵（2）拆开清洗
（3）检查行程开关松动或灵（4）更换
（1）冷却水不足或没有
（2）冷却水堵塞
（3）大流量液压泵不卸荷
（4）工作油压超过额定压力（5）油箱容量小散热差
（1）打开冷却水阀
（2）清洗、更换
（3）检查电磁卸荷阀
（4）调整系统油压控
（5）加大油箱或加强冷却能力。

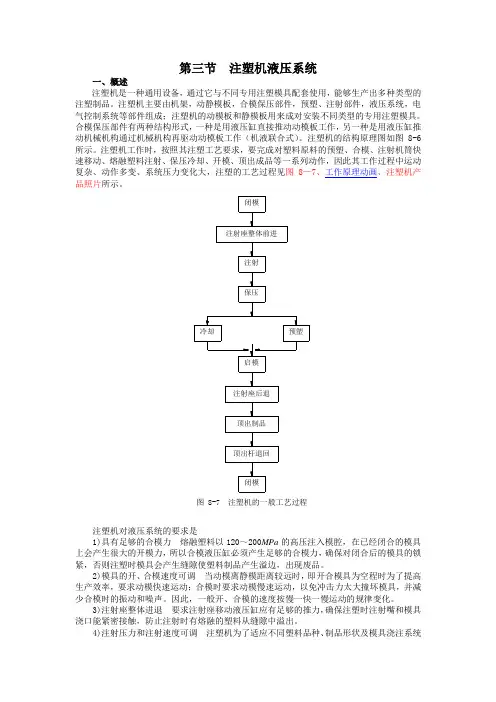

第三节 注塑机液压系统
第三节注塑机液压系统一、概述注塑机是一种通用设备，通过它与不同专用注塑模具配套使用，能够生产出多种类型的注塑制品。
注塑机主要由机架，动静模板，合模保压部件，预塑、注射部件，液压系统，电气控制系统等部件组成；注塑机的动模板和静模板用来成对安装不同类型的专用注塑模具。
合模保压部件有两种结构形式，一种是用液压缸直接推动动模板工作，另一种是用液压缸推动机械机构通过机械机构再驱动动模板工作（机液联合式）。
注塑机的结构原理图如图8-6所示。
注塑机工作时，按照其注塑工艺要求，要完成对塑料原料的预塑、合模、注射机筒快速移动、熔融塑料注射、保压冷却、开模、顶出成品等一系列动作，因此其工作过程中运动复杂、动作多变、系统压力变化大，注塑的工艺过程见图8—7、工作原理动画、注塑机产品照片所示。
注塑机对液压系统的要求是1)具有足够的合模力熔融塑料以120～200MPa的高压注入模腔，在已经闭合的模具上会产生很大的开模力，所以合模液压缸必须产生足够的合模力，确保对闭合后的模具的锁紧，否则注塑时模具会产生缝隙使塑料制品产生溢边，出现废品。
2)模具的开、合模速度可调当动模离静模距离较远时，即开合模具为空程时为了提高生产效率，要求动模快速运动；合模时要求动模慢速运动，以免冲击力太大撞坏模具，并减少合模时的振动和噪声。
因此，一般开、合模的速度按慢一快一慢运动的规律变化。
3)注射座整体进退要求注射座移动液压缸应有足够的推力，确保注塑时注射嘴和模具浇口能紧密接触，防止注射时有熔融的塑料从缝隙中溢出。
4)注射压力和注射速度可调注塑机为了适应不同塑料品种、制品形状及模具浇注系统的工艺要求，注射时的压力与速度在一定的范围内可调。
5)保压及压力可调当熔融塑料依次经过机筒、注射嘴、模具浇口和模具型腔完成注射后，需要对注射在模具中的塑料保压一段时间，以保证塑料紧贴模腔而获得精确的形状，另外在制品冷却凝固而收缩过程中，熔化塑料可不断充入模腔，防止产生充料不足的废品。
注塑机 液压原理图
注塑机液压原理图
这是一张注塑机液压原理图。
图中展示了注塑机的液压系统，用于实现注射、射嘴开合和模具开合等功能。
在图中，液压泵（Pump）将液压油从油箱吸入，并通过液压系统传送到不同的执行元件。
其中，液压控制阀（Control Valve）用于控制液压油的流向和压力。
具体来说，液压控制阀可以控制液压油进入或者排出液压缸（Cylinder）和液压马达（Motor），实现相应的运动。
图中还展示了液压缸和液压马达的结构。
液压缸由活塞（Piston）和气缸（Cylinder）组成，活塞在液压油的作用下进行往复运动。
液压马达则由液压油的作用实现旋转运动。
此外，图中还展示了压力传感器（Pressure Sensor）和温度传感器（Temperature Sensor），用于监测系统中的液压油压力和温度。
综上所述，这张注塑机液压原理图展示了液压系统的组成和工作原理，能够帮助我们理解注塑机的液压控制过程。
注塑机液压系统PPT课件
顺序动作回路
19
注塑机液压系统分析
.—液压与气压传动
250g 注塑机液压系统原理图
20
注塑机液压系统分析
.—液压与气压传动
子任务二 ：元件名称标注及其作用说明 完成主体： 学生 形 式： 组内讨论（8人一组） 时 间： 讨论10 分钟；
组间交流8分钟； 教师总结5分钟。
21
注塑机液压系统分析
.—液压与气压传动
节拍 1 2 3
4
子任务
预备知识 提示
液压元件
基本回路
回路分析
内容和方法 完成方式
元件种类介绍 典型回路介绍 元件名称标注
元件作用 找出基本回路 工作原理分析
课堂讲授
分组讨论 组间交流 分组讨论 组间交流
模具运动、注 塑回路
工作原理分析
分组讨论 组间交流
主体
任课教师 学生 学生
学生
参考学时 0.4 0.4 1
冯光林
2007-12-08
1
.
注塑机液压系统分析
.—液压与气压传动
本单元教学内容：
注塑机工作过程分析（教师） 预备知识提示（教师） 认识元件，分析作用（学生） 基本控制回路分析（学生） 执行元件控制回路分析（学生） 系统综合分析（学生） 总结（教师）
2
注塑机液压系统分析
.—液压与气压传动
.—液压与气压传动
工作能力之任务（项目）管理的方法和步骤：
1、了解任务目的和要求，完成总体策划案； 2、任务分解和分配； 3、制定完成子任务计划和方案，设置任务接口； 4、完成子任务并不断修正； 5、任务综合，目标结果最终完善和确定； 6、总结提高。
10
注塑机液压系统分析
注塑机液压系统主要部件
单柱塞油泵的排量为： Q T = π d 4 理论流量：
q=
2
Hn
π
4
2 d H
式中，d --- 柱塞的直径； H --- 柱塞的行程； N --- 油泵的转速。 由于油泵存在内、外泄漏，油泵的实际输出流量Q小于理论流量，即 Q=QT-△Q 式中，Q --- 油泵的实际输出流量； △Q--- 泵的泄漏量。 所以，油泵的容积效率为： Q Q − ∆Q ∆Q η = = =1− Q Q Q
（二）液压传动系统中的控制阀种类
• 液压传动系统中的控制阀种类很多，按它们的功能作用可分为压力控 制阀、流量控制阀和方向控制阀。 • 压力控制阀是控制液压系统中液压油的循环工作压力阀，例如有溢流 阀和减压阀等。 • 流量控制阀是液压系统中控制液压油流量多少的阀，例如节流阀、调 速阀等。 • 方向控制阀是液压系统中控制液压油流动方向变换的阀，例如单向阀 和换向阀等。 • 另外，还有一种组合阀，这是为了缩短输油管路，使设备紧凑，而把 几个阀组装在一个阀体内，一般都称这种阀为复合阀。比如把单向阀 和减压阀组装在一起，称为单向减压阀。把单向阀、行程滑阀和节流 阀组装在一起，称为单行程节流阀。 • 各种液压阀已经标准系列化。按阀的工作压力分为，可分为中低压系 列（额定压力为6.3Mpa）、中高压系列（额定压力为21Mpa）和高 压系列（额定压力为32Mpa）。
单向阀结构图及图形符号
插装阀的结构、 五、插装阀的结构、工作方法及作用
系统元件， （一）系统元件，如下图示
• • • • • • • • • 1控制块体 控制块体构成插装阀的壳体，包括各个阀插件和先导阀之间的连接通道。 2插装阀 插装阀是液压控制的锥阀或滑阀，带有二个压力油口（A、B）和一个或二个控制油口 （X或Z，根据不同的查插件形式）。Y油口通常是泄漏口（回油口）。规格的选择主 要根据所控制的流量，更进一步是插件的液阻和面积比。 3盖板 盖板的作用是密封插件的孔，也可作为插件和先导阀之间的连接。 4先导阀 先导阀是传统设计的较小的方向控制阀或压力阀，作用是控制插装阀。通常，标准安 装孔配置的规格指定阀作为这个目的的使用。 如下原理图。在这项技术中，阀元件装在块体的钻孔内，然后通过连接孔连接，构成 各种阀控制系统，阀在控制块体中的集成，省去了通常需要将阀彼此连接的软管或硬 管，采用这种方法就能够简单的实现功能多，结构紧凑，且无泄漏的液压系统。
