防孤岛试验
逆变器防孤岛实验报告
逆变器防孤岛实验报告一、实验目的本实验旨在探究逆变器的防孤岛功能，并观察逆变器是否能正确判断并防止孤岛现象的发生。
二、实验原理孤岛现象是指在电网断电的情况下，逆变器仍然将太阳能电池板等的直流能源转换为交流电供电。
这种情况下，逆变器与电网相对独立，会造成电网安全隐患。
因此，在逆变器的设计中，应加入防孤岛功能。
防孤岛功能是通过监测电网状态来实现的。
当监测到电网断电或故障时，逆变器应立即停止并断开输出。
三、实验设备1. 逆变器2. 太阳能电池板3. 功率计4. 电源开关5. 示波器6. 电压表四、实验步骤1. 将逆变器与太阳能电池板连接，确保连接正确并牢固。
2. 将逆变器的输出与功率计连接，记录功率计的读数。
3. 打开电源开关，将电网的交流电接入逆变器。
4. 此时，逆变器应开始工作，将太阳能电池板的直流能源转换为交流电输出。
记录输出功率计的读数。
5. 断开电源开关，切断电网与逆变器的连接。
6. 观察逆变器是否立即停止并断开输出。
7. 使用示波器检测逆变器的输出波形，观察是否有孤岛现象的出现。
8. 使用电压表测量逆变器的输出电压，观察是否有异常现象。
五、实验结果在实验过程中，逆变器正常工作，太阳能电池板的直流能源转换为交流电供电，并成功连接到电网。
当断开电源开关时，逆变器立即停止并断开输出。
示波器监测显示，逆变器的输出波形正常，没有出现孤岛现象。
电压表测量显示，逆变器的输出电压稳定，没有异常现象。
六、实验分析实验结果表明，逆变器的防孤岛功能有效。
当监测到电网断电或故障时，逆变器能够立即停止并断开输出，防止孤岛现象的发生。
这样可以保证电网的安全稳定运行，避免过电压、过频等问题的出现。
七、实验总结通过本次实验，我们验证了逆变器的防孤岛功能的有效性。
逆变器能够监测电网状态，并在检测到电网断电或故障时立即停止并断开输出，保证电网的安全稳定运行。
这对于太阳能发电等可再生能源的接入电网具有重要意义，对于保护电网安全和提高电能利用率都具有积极影响。
ACLT-38300防孤岛检测-1000K防孤岛检测

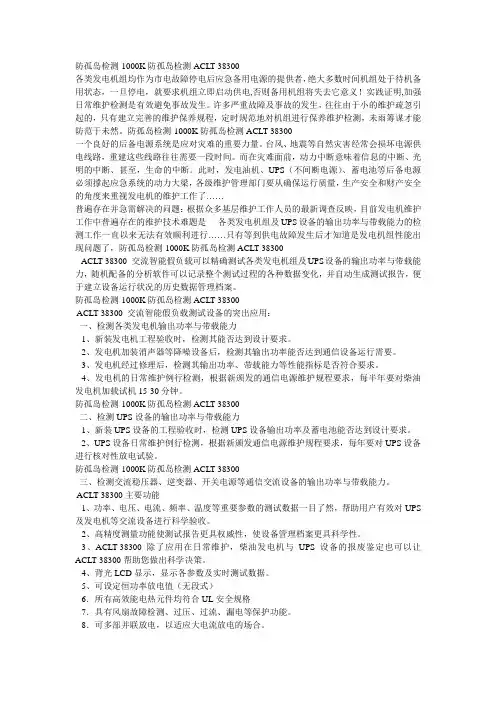

防孤岛检测-1000K防孤岛检测ACLT-38300各类发电机组均作为市电故障停电后应急备用电源的提供者，绝大多数时间机组处于待机备用状态，一旦停电，就要求机组立即启动供电,否则备用机组将失去它意义！实践证明,加强日常维护检测是有效避免事故发生。
许多严重故障及事故的发生，往往由于小的维护疏忽引起的，只有建立完善的维护保养规程，定时规范地对机组进行保养维护检测，未雨筹谋才能防范于未然。
防孤岛检测-1000K防孤岛检测ACLT-38300一个良好的后备电源系统是应对灾难的重要力量。
台风、地震等自然灾害经常会损坏电源供电线路，重建这些线路往往需要一段时间。
而在灾难面前，动力中断意味着信息的中断、光明的中断、甚至，生命的中断。
此时，发电油机、UPS（不间断电源）、蓄电池等后备电源必须撑起应急系统的动力大梁，各级维护管理部门要从确保运行质量，生产安全和财产安全的角度来重视发电机的维护工作了……普遍存在并急需解决的问题：根据众多基层维护工作人员的最新调查反映，目前发电机维护工作中普遍存在的维护技术难题是----各类发电机组及UPS设备的输出功率与带载能力的检测工作一直以来无法有效顺利进行……只有等到供电故障发生后才知道是发电机组性能出现问题了，防孤岛检测-1000K防孤岛检测ACLT-38300ACLT-38300 交流智能假负载可以精确测试各类发电机组及UPS设备的输出功率与带载能力，随机配备的分析软件可以记录整个测试过程的各种数据变化，并自动生成测试报告，便于建立设备运行状况的历史数据管理档案。
防孤岛检测-1000K防孤岛检测ACLT-38300ACLT-38300 交流智能假负载测试设备的突出应用：一、检测各类发电机输出功率与带载能力1、新装发电机工程验收时，检测其能否达到设计要求。
2、发电机加装消声器等降噪设备后，检测其输出功率能否达到通信设备运行需要。
3、发电机经过修理后，检测其输出功率、带载能力等性能指标是否符合要求。
防孤岛试验报告(一)
防孤岛试验报告(一)防孤岛试验报告1. 背景介绍•防孤岛试验是为了检验系统的容错能力和恢复能力而进行的一项技术和实验性工作。
•防孤岛试验主要是对系统进行断网、故障等情况下的测试，以评估系统在异常情况下的应对能力和恢复能力。
2. 目的与意义•目的：通过防孤岛试验，可以评估系统在断网、故障等意外情况下的可用性，发现问题并进行优化。
•意义：提高系统的稳定性和容错能力，保证系统在异常情况下的正常运行，降低风险并保护用户利益。
3. 防孤岛试验内容•断网测试：模拟网络断开，测试系统在断网情况下的表现和恢复能力。
•故障测试：模拟系统各组件出现故障，测试系统在故障情况下的应对策略和恢复速度。
•容灾方案测试：测试系统的容灾方案，包括备份、冗余等措施，确保数据安全和服务可用性。
•压力测试：模拟高并发等情况，测试系统在极限负载下的性能表现和容错能力。
4. 防孤岛试验流程1.制定试验计划，明确试验的目标、内容、方法等。
2.搭建试验环境，包括模拟断网、故障、压力等条件。
3.进行试验操作，按照设定的场景进行断网、故障、压力等测试。
4.监测和记录试验数据，包括系统表现、恢复速度等指标。
5.分析试验结果，发现问题和优化空间。
6.提出改进建议，并进行改进实施。
5. 防孤岛试验注意事项•试验过程中需要确保数据的安全，避免数据丢失或泄露。
•试验前需要备份系统数据，以防数据损坏。
•试验期间需要有专业人员监控系统运行情况，随时进行应对和处理。
•试验结束后需要对试验环境进行还原或清理，确保环境的稳定性和可用性。
6. 结论防孤岛试验是一项重要的工作，可以提升系统的容错能力和恢复能力，保障系统在异常情况下的正常运行。
通过该试验，可以识别并解决系统存在的问题，提升整体的稳定性和可靠性，为用户提供更好的服务体验。
7. 建议与改进根据防孤岛试验的结果和分析，我们提出以下建议和改进措施：1.加强容灾设计：在系统架构中加入冗余和备份机制，确保数据和服务的持续可用性。
防孤岛效应保护实验
防孤岛效应测试原稿提供：深圳市菊水皇家科技有限公司作者：谢卫鹏2011-11-22根据2009年8月3日北京鉴衡认证中心公布的CGC/GF001︰2009《并网光伏发电专用逆变器技术要求和实验方法》。
IECG2006《光伏并网系统用逆变器防孤岛测试方法》的相关要求，并网逆变器产品必须严格进行出厂试验和型式试验。
根据IEEE1547和UL1741的相关规定。
光伏并网逆变器必须具有防孤岛效应自动保护功能。
PV-RLC防孤岛测试负载根据国家新能源光伏并网逆变器防孤岛保护试验的相关测试要求专门研发的一款测试设备。
PV-RLC防孤岛测试负载满足：中国的《孤岛防护国家标准草案》、IEEE 1547.1-2005《带电力系统的设备互连配电资源的合格试验程序》、VDE0126-1-1《德国标准-发电机和公共低压网之间的自动开关设备》、IEC 62116-2008《并网连接式光伏逆变器孤岛防护措施测试方法》、AS_4777.3-2005《能源系统通过逆变器并网第3部分电网保护要求》中文版、G83-1-1英国认证标准、UL1741-2010美国认证标准、DK5940意大利认证标准，同时满足中国金太阳认证的标准。
中国金太阳认证的标准CGC/GF001：2010《并网光伏发电专用逆变器技术要求和试验方法》要求。
防孤岛效应保护方案和被动式防孤岛保护方案。

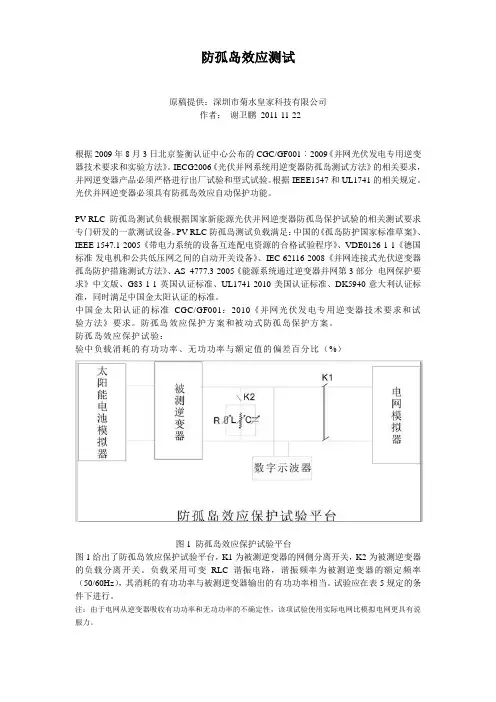

防孤岛效应保护试验：验中负载消耗的有功功率、无功功率与额定值的偏差百分比（%）图1 防孤岛效应保护试验平台图1给出了防孤岛效应保护试验平台，K1为被测逆变器的网侧分离开关，K2为被测逆变器的负载分离开关。
负载采用可变RLC谐振电路，谐振频率为被测逆变器的额定频率（50/60Hz），其消耗的有功功率与被测逆变器输出的有功功率相当。
试验应在表5规定的条件下进行。
注：由于电网从逆变器吸收有功功率和无功功率的不确定性，该项试验使用实际电网比模拟电网更具有说服力。
表1 防孤岛效应保护的试验条件试验步骤如下：a）闭合K1，断开K2，启动逆变器。
防孤岛测试负载及正确选型资料
防孤岛试验测试负载的选型说明关于防孤岛试验测试负载，正确选型应该关注以下关键技术：一、关于谐振频率的难点为了模拟孤岛运行环境，需要RLC负载能够精确产生一个稳定的基频频率（50Hz或60Hz），谐振频率公式，L与C一定要均衡，才能达到基频频率。
为了高效率实施逆变器检测，防孤岛试验测试负载在选型时一定要注意选择一套可以稳定、快速、自动调试出基频频率的RLC负载。
二、关于逆变器输出无功对谐振频率的影响所有被测光伏逆变器一定会有无功输出，无功可能是容性，也可能也是感性。
关键是在实施防孤岛效应保护试验时，逆变器输出无功功率一定要可以自动补偿到RLC负载调试中，避免在试验过程过欠频触发保护，导致测量结果错误。
所以一定要注意选择一套可以自动补偿逆变器输出无功功率的RLC负载。
三、关于寄生量对测量结果的影响如果试验的电感负荷比电容大，谐振频率会大于50Hz，电感负荷比电容小，谐振频率会小于50Hz，而RLC负载的元器件寄生量过大，会导致谐振频率偏差，L与C每偏差3%，会导致谐振频率偏差0.8 Hz. 深圳XX公司等生产的RLC负载，通常寄生量在5%左右，根据无法满足孤岛试验。
在逆变器防孤岛自动保护试验时，一定要避免谐振频率的过频或欠频触发保护（过欠频保护是0.2秒），导致防孤岛保护试验测量数据及测量结果错误。
一些逆变器厂商在车间实验时孤岛可以保护，送检到实验室鉴定检测时却无法实现孤岛保护，问题就出在RLC负载品质上。
专业生产的RLC负载可能自动补偿寄生量对测量结果的影响。
专利技术。
四、光伏逆变器的过欠频保护门限值2011年颁发的金太阳认证新标准CNCA/CTS 0004-2009A在5.3.5 电网频率响应中规定：电网频率在额定频率变化时，逆变器的工作状态应该满足表4的要求。
当因为频率响应的问题逆变器切出电网后，在电网频率恢复到允许运行的电网频率时逆变器能重新启动运行。
下表是电网频率的响应时间：RLC负载一定精确调试出50Hz基频频率，才能满足防孤岛试验检测，谐振频率偏差0.5Hz，就会引发过欠频保护。
02 并网逆变器防孤岛测试方法
IEC 62116: 2008 Test procedure of islanding prevention measures for utility-interconnected photovoltaic inverters
The waveform measurement/capture device shall be able to record the waveform from the beginning of the islanding test until the EUT ceases to energize the island. 波形测量/捕获设备要能够记录从孤岛开始到EUT停止给孤岛供电的波形 For multi-phase EUT, all phases shall be monitored. A waveform monitor designed to detect and calculate the run-on time may be used. 对于多相EUT，所有相都要监控。应该使用能够监测并计算运行时间的波形监视器。
29 June 2009
Testing circuit 测试电路
TÜ V SÜ D Group
Department name
29 June 2009
Testing equipment 测试设备
Measuring instruments
Waveform observation shall be measured by a device with memory function, for example, a storage or digital oscilloscope or high speed data acquisition system. 波形观察要用有记忆功能的设备测量。例如，储存或数字示波器、高速数据记录系统
光伏防孤岛保护检测标准及试验影响因素分析_吴盛军
文章编号：1000-3673（2015）04-0924-08
电网技术 Power System Technology
中图分类号：TM 721 文献标志码：A
Vol. 39 No. 4 Apr. 2015
学科代码：470·4051
光伏防孤岛保护检测标准及试验影响因素分析
由于不同国家的电网结构和运行情况不同，光 伏并网技术条件有所不同，国际上光伏防孤岛保护 标准并不统一，几种主要的防孤岛保护检测标准的 技术参数[7-17]如表 1 所示。
Factors Influencing Non-Detection Zone of Islanded PV Generation
WU Shengjun1, XU Qingshan1, YUAN Xiaodong2, LI Qiang2, LIU Dan2
(1. School of Electrical Engineering, Southeast University, Nanjing 210096, Jiangsu Province, China; 2. Jiangsu Electric Power Research Institute, Nanjing 211103, Jiangsu Province, China)
基金项目：国家自然科学基金资助项目(51377021)；国家电网公司 科技项目(5210EF140002)。
Project Supported by National Natural Science Foundation of China (51377021); Project Supported by Science and Technology Project of SGCC(5210EF140002).
孤岛保护
光伏并网逆变器防孤岛效应实验摘要：所以，逆变器通常会带有防止孤岛效应装置。
被动技术（探测电网的电压和频率的变化）对于平衡负载很好条件下通电和重新通电两种情况下的孤岛防止还不够充分，所以必须结合主动技术，主动技术是基于样本频率的移位、流过电流的阻抗监测、相位跳跃和谐波的监控、正反馈方法、或对不稳定电流和相位的控制器基础上的。
关键字：逆变器、孤岛效应、实验原理：在电容器串联的电路里,只有与外电路相连接的两个极板（注意：不是同一电容器的极板）有电流流动（电荷交换），其他极板的电荷总量是不变的，所以称为孤岛。
孤岛是一种电气现象，发生在一部分的电网和主电网断开，而这部分电网完全由光伏系统来供电。
在国际光伏并网标准化的课题上这仍是一个争论点，因为孤岛会损害公众和电力公司维修人员的安全和供电的质量，在自动或手动重新闭合供电开关向孤岛电网重新供电时有可能损坏设备。
所以，逆变器通常会带有防止孤岛效应装置。
被动技术（探测电网的电压和频率的变化）对于平衡负载很好条件下通电和重新通电两种情况下的孤岛防止还不够充分，所以必须结合主动技术，主动技术是基于样本频率的移位、流过电流的阻抗监测、相位跳跃和谐波的监控、正反馈方法、或对不稳定电流和相位的控制器基础上的。
现在已有许多防止的办法，在世界上已有16个专利，有些已获得，而有些仍在申请过程当中。
其中的有些方法，如监测电网流过的电流脉冲被证明是不方便的，特别是当多台的逆变器并行工作时，会降低电网质量，并且因为多台逆变器的相互影响会对孤岛的探测产生负面影响。
在另一些场合，对电压和频率的工作范围的限制变得宽了，而安装工人通常可以通过软件来设置这些参数，甚至于ENS（一种监测装置，在德国是强制性的）为了能在弱的电网中工作，可以把它关掉。
孤岛效应实验室：一般是用谐振模拟负载电路，同时定义了一个质量因数，“Q-factor”。
尽管如此，这些试验还是很难运行，特别是对于那些高功率的逆变器，它们需要很大的试验室。
并网光伏逆变器防孤岛效应保护的测试方法
推荐性国家标准项目建议书
[注1] 表格项目中带*号的为必须填写项目；
[注2] 修订标准必填被修订标准号，多个被修订标准号之间用半角逗号“,”分隔；
[注3] 如采用国际标准，先选择组织名称，再填采标号及一致性程度标识，多个采标号之间用半角逗号“,”分隔；
[注4] 技术委员会和技术归口单位必须填写其一，若填写技术委员会则必须填写全国TC/SC号；
[注5] 主管部门按照模板帮助文件中的主管部门名称填写；
[注6] 项目成本预算主要包括总额、资金来源情况和成本构成。
FORM 02 (SAC) Page 1 of 2 Version 2005-12
FORM 02 (SAC) Page 2 of 2 Version 2005-12。
双馈风电机组孤岛机理与防孤岛保护试验
双馈风电机组孤岛机理与防孤岛保护试验李少林;秦世耀;王瑞明;王文卓【摘要】通过风电机组孤岛运行特性分析,揭示了风电机组孤岛运行功率不匹配度与公共连接点(PCC)处电压与频率的关系,进行了功率扰动灵敏度定量分析;提出了无功功率-频率反馈和有功功率-电压反馈控制相结合的综合功率扰动孤岛检测法,并进行了双馈风电机组综合功率扰动孤岛检测控制环设计.所提方法具有无检测盲区、检测速度快、可靠性高等特点.通过MATLAB/Simulink仿真实现了双馈风电机组综合功率扰动孤岛检测全过程仿真;并利用RLC负荷模拟设备在2.5 MW大容量双馈风电机组上进行了防孤岛保护现场试验,结果证明了利用所提方法可有效检测风电机组孤岛运行.【期刊名称】《电力自动化设备》【年(卷),期】2016(036)007【总页数】7页(P34-40)【关键词】双馈风机;风电;功率匹配;灵敏度分析;综合功率扰动;防孤岛保护【作者】李少林;秦世耀;王瑞明;王文卓【作者单位】中国电力科学研究院,北京100192;中国电力科学研究院,北京100192;中国电力科学研究院,北京100192;中国电力科学研究院,北京100192【正文语种】中文【中图分类】TM315;TM6140 引言风电的快速发展给电力系统的安全稳定运行带来了一些负面影响，其中，风电的电网适应性问题受到了越来越多的关注［1］。
一方面，风电机组／风电场应能耐受国家标准规定范围内的电压波动、频率波动、电压不平衡、电压闪变与谐波等电网运行的极限工况而不脱网；另外一方面，风电机组应自主实现电网与自身运行状态的辨识，具备快速、可靠、准确的防孤岛保护能力。
光伏等分布式发电的防孤岛保护问题一直是研究热点［2-10］。
分布式电源的孤岛检测方法主要分为基于通信的系统级孤岛检测和基于发电单元的局部孤岛检测。
前者主要是利用核心设备相互通信来检测孤岛效应，而后者主要是通过监控分布式发电装置的端电压及电流信号来检测孤岛效应。
浅谈逆变器防孤岛测试的方法和意义
浅谈逆变器防孤岛测试的方法和意义发表时间：2020-10-13T01:47:00.326Z 来源：《中国电业》（发电）》2020年第14期作者：许新徐法成陈涛钱岗吴成虎[导读] 本文通过不同标准对光伏逆变器的防孤岛的测试要求，分析其各种测试方案的利弊，并与实际应用情况相结合，分析解读其测试意义和模拟现实情况。
许新徐法成陈涛钱岗吴成虎中认南信（江苏）检测技术有限公司江苏省南京市 210023摘要：本文通过不同标准对光伏逆变器的防孤岛的测试要求，分析其各种测试方案的利弊，并与实际应用情况相结合，分析解读其测试意义和模拟现实情况。
关键词：光伏逆变器；防孤岛；实际应用；对比分析背景：电力行业特别是发电部分，孤岛现象的形成，会对检修和维护人员造成不可预知的危险以及对电网造成冲击。
所以，很多发电设备或电力传输设备都要求有防孤岛保护的能力。
但是不同的专家组根据自己的经验也制定了不同的标准。
这些标准整体上基本是一致的，但是在测试方法上，却略有差异。
这些测试上的差异对应的实际意义也会不尽相同。
本文以光伏逆变器的防孤岛测试为例，从这些标准对孤岛的差异对比出发，来分析不同标准的意义。
一.防孤岛测试的意义什么是孤岛呢？顾名思义：在电力系统中，如果一个小的系统脱离主电网，但是仍可独立运行，就像大海里面一个孤独的小岛，可以自给自足，这就是简单的孤岛效应。
但是对于我们光伏发电的时候，如果出现故障，我们希望断电检修的时候，如果出现了孤岛现象，可能就会对施工人员造成不必要的伤害。
所以在逆变器的运行过程成，要求其有防孤岛保护的功能，来避免这样的危害。
二.测试方案论证分析在光伏逆变器这个行业用的防孤岛测试的标准主要就是IEC 62116:2008;IEC62116:2014;NB/T32004-2013;NB/T32004-2018等，其他标准的孤岛包含于上述标准。
图为IEC62116:2008孤岛测试条件这几个标准的主要差异就在于试验条件。
防孤岛效应测试题及答案
防孤岛效应测试题及答案一、单选题1. 防孤岛效应是指在电网发生故障时，分布式发电系统能够自动断开与电网的连接，以防止对电网造成进一步损害的现象。
以下哪项不是防孤岛效应测试的目的？A. 确保分布式发电系统在电网故障时能够安全断开B. 验证分布式发电系统在电网恢复时能够重新连接C. 检测分布式发电系统在电网故障时是否能够维持稳定运行D. 评估分布式发电系统对电网稳定性的影响答案：C2. 在进行防孤岛效应测试时，以下哪项不是测试的基本步骤？A. 模拟电网故障B. 观察分布式发电系统的反应C. 测量分布式发电系统的输出电压和频率D. 记录分布式发电系统的能耗答案：D二、多选题3. 防孤岛效应测试中，分布式发电系统需要满足哪些条件？A. 能够检测到电网故障B. 能够在电网故障时迅速断开连接C. 能够在电网恢复时自动重新连接D. 能够在电网故障时维持稳定运行答案：A、B、C4. 防孤岛效应测试中，常用的模拟电网故障方法包括哪些？A. 电压跌落B. 频率偏移C. 相位偏移D. 电流中断答案：A、B、C、D三、判断题5. 防孤岛效应测试是分布式发电系统并网前必须进行的一项测试。
答案：正确6. 防孤岛效应测试只针对太阳能光伏发电系统，不适用于风力发电系统。
答案：错误四、简答题7. 请简述防孤岛效应测试的重要性。
答案：防孤岛效应测试对于确保电网安全和分布式发电系统的可靠性至关重要。
它能够验证分布式发电系统在电网发生故障时是否能够及时断开连接，防止对电网造成进一步损害，同时也确保在电网恢复后，分布式发电系统能够安全地重新连接到电网中。
结束语：通过上述测试题及答案的学习和理解，希望能够帮助大家更好地掌握防孤岛效应测试的相关知识，提高对分布式发电系统安全性和稳定性的认识。
防孤岛效应测试题及答案
防孤岛效应测试题及答案一、选择题1. 防孤岛效应是指在电力系统中，当一部分系统与主电网断开后，该部分系统能够独立运行而不会对电网造成影响。
以下哪项不是防孤岛效应的措施？A. 增加系统冗余B. 快速断路器动作C. 电压和频率控制D. 负载平衡2. 在防孤岛效应测试中，以下哪个参数不是必须监测的？A. 电压B. 频率C. 功率因数D. 电流二、填空题3. 防孤岛效应测试通常包括_________和_________两个阶段。
4. 孤岛效应可能引发的问题包括_________、_________和_________等。
三、简答题5. 请简述防孤岛效应测试的目的和意义。
四、计算题6. 假设有一个小型电网系统，其额定电压为220V，额定频率为50Hz。
在孤岛效应测试中，系统在断开主电网后，电压波动范围为±10%，频率波动范围为±1Hz。
请计算在这种情况下，电压和频率的波动范围。
五、论述题7. 论述在现代电力系统中，如何通过技术手段和策略来预防和控制孤岛效应。
答案：一、选择题1. 答案：C（电压和频率控制是防孤岛效应的措施之一）2. 答案：C（功率因数不是防孤岛效应测试中必须监测的参数）二、填空题3. 答案：检测阶段；恢复阶段4. 答案：电网不稳定；设备损坏；供电中断三、简答题5. 答案：防孤岛效应测试的目的是确保电网在发生故障或断开连接时，能够快速识别并隔离受影响区域，防止孤岛效应的发生。
其意义在于保障电网的稳定性和安全性，减少对用户供电的影响。
四、计算题6. 答案：电压波动范围：220V × 10% = 22V，即电压在198V至242V 之间波动。
频率波动范围：50Hz ± 1Hz，即频率在49Hz至51Hz之间波动。
五、论述题7. 答案：在现代电力系统中，预防和控制孤岛效应可以通过以下技术手段和策略实现：- 利用先进的监测系统实时监控电网状态，及时发现并响应异常情况。
