数控车工初级、中级图纸大全
中职数控车床练习系列图纸
要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。
D L Ra1 Ø45 —00.10142±0.50 6.32 Ø40 —00.10140±0.30 3.2序号质检内容配分评分标准1 外圆公差30 超0.02扣5分2 外圆RX6.3 20 降一级扣10分3 长度公差10 超差不得分4 倒角二处5×2 不合格不得分5 平端面二处5×2 不合格不得分6 接刀痕 5 接刀痕大扣分7 工件完整 5 不完整扣分8 安全文明操作10 违章扣分第三次课件请保留材料毛坯时间45 Ø50x145序号质检内容配分评分标准1 外圆公差三处10x3 超0.01扣2分2 外圆Ra3.2 三处6x3 降一级扣3分3 长度公差三处4x3 超差不得分4 倒角二处3x2 不合格不得分5 平端面二处4x2 不合格不得分6 清角去锐边四处2x4 不合格不得分7 工件完整 5 不完整扣分8 安全操作10 违章扣分材料毛坯时间45 Ø50x150多台阶车削（三）序号质检内容配分评分标准1 外圆公差六处5x6 超0.01扣2分，超0.02不得分2 外圆Ra3.2 六处3x6 降一级扣2分3 长度公差六处3x6 超差不得分4 倒角二处2x2 不合格不得分5 清角去锐边十处10 不合格不得分6 平端面二处2x2 不合格不得分7 工件外观 6 不完整扣分8 安全文明操作10 违章扣分此件用上次课件改制材料毛坯时间45一夹一顶练习（四）序号质检内容配分评分标准1 外圆公差四处8x4 超0.01扣2分，超0.02不得分2 外圆Ra3.2 四处4x4 降一级扣2分3 长度公差四处3x4 超差不得分4 倒角二处3x2 不合格不得分5 清角二处2x3 不合格不得分6 平端面二处3x2 不合格不得分7 中心孔 5 不合格不得分8 工件外观7 不完整扣分9 安全文明操作10 违章扣分要求：会正确使用Ａ.Ｂ型中心钻。
数控车工 普车操作图纸大全
序号质检内容配分评分标准
1 外圆公差四处6x4 超0.01扣2分，超0.02不得分
序号质检内容配分评分标准
1 外圆公差二处5x
2 超0.01扣2分
序号质检内容配分评分标准
说明： 1.此件用课题（一）改制。
序号质检内容配分评分标准
序
质检内容配
评分标准
序号质检内容配分评分标准
1 外圆公差三处5x3 超0.01扣2分
2 外圆 Ra3.2 三处3x
3 降一级扣3分
3 三角螺纹二处14x2 超差乱牙牙不正扣分
4 螺纹 Ra3.2 二处7x2 降一级扣4分
5 螺纹长度二处4x2 超差不得分
序号质检内容配分评分标准
1 外圆公差三处4x3 超0.01扣2分
项目内容配分评分标准150.05
序号质检内容配分评分标准
1 Ø40 Ra3.
2 二
10/4 超0.02 或Ra>3.2不得分处
牙型角：30°螺距：P 牙顶间隙：a c
螺距1.5~5间隙0.25
序号质检内容配分评分标准
序号质检内容配分评分标准 35
检测内容配分
技术要求：。
数控车工普车操作图纸大全
外圆车削（一）要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。
D L Ra142±1Ø45—0140±2Ø40—0序号质检内容配分评分标准1外圆公差30超扣5分2外圆20降一级扣10分3长度公差10超差不得分4倒角二处5×2不合格不得分5平端面二处5×2不合格不得分6接刀痕5接刀痕大扣分7工件完整5不完整扣分8安全文明操作10违章扣分第三次课件请保留阶台车削（二）序号质检内容配分评分标准1外圆公差三处10x3超扣2分2外圆三处6x3降一级扣3分3长度公差三处4x3超差不得分4倒角二处3x2不合格不得分5平端面二处4x2不合格不得分6清角去锐边四处2x4不合格不得分7工件完整5不完整扣分8安全操作10违章扣分材料毛坯时间材料毛坯时间45Ø50x14545Ø50x150多阶台车削（三）序号质检内容配分评分标准1外圆公差六处5x6超扣2分，超不得分2外圆六处3x6降一级扣2分3长度公差六处3x6超差不得分4倒角二处2x2不合格不得分5清角去锐边十处10不合格不得分6平端面二处2x2不合格不得分7工件外观6不完整扣分8安全文明操作10违章扣分此件用上次课件改制材料毛坯时间45一夹一顶车削（四）序号质检内容配分评分标准1外圆公差四处8x4超扣2分，超不得分2外圆四处4x4降一级扣2分3长度公差四处3x4超差不得分4倒角二处3x2不合格不得分5清角二处2x3不合格不得分6平端面二处3x2不合格不得分7中心孔5不合格不得分8工件外观7不完整扣分9安全文明操作10违章扣分要求：会正确使用Ａ.Ｂ型中心钻。
会使用活顶尖材料毛坯时间此件用课件（三）改制矩形槽车削（五）序号质检内容配分评分标准1外圆公差四处6x4超扣2分，超不得分2外圆四处3x４降一级扣2分３外沟槽四处6x4超差槽壁不直扣分４长度公差四处3x4超差不得分５倒角二处2x2不合格不得分６清角去锐边5一处不合格扣０.５分７平端面二处2x2不合格不得分８中心孔2不合格不得分９工件外观5不完整扣分45１０安全文明操作 7 违章扣分要求：会刃磨槽刀及切断刀。
数控车工普车操作图纸大全
外圆车削（一）要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。
D L Ra1Ø45—00.10142±0.50 6.32Ø40—00.10140±0.303.2序号质检内容配分评分标准1 外圆公差30 超0.02扣5分2 外圆RX6.3 20 降一级扣10分3 长度公差10 超差不得分4 倒角二处5×2 不合格不得分5 平端面二处5×2 不合格不得分6 接刀痕 5 接刀痕大扣分7 工件完整 5 不完整扣分8 安全文明操作10 违章扣分第三次课件请保留阶台车削（二）序号质检内容配分评分标准1 外圆公差三处10x3 超0.01扣2分2 外圆Ra3.2 三处6x3 降一级扣3分3 长度公差三处4x3 超差不得分4 倒角二处3x2 不合格不得分5 平端面二处4x2 不合格不得分6 清角去锐边四处2x4 不合格不得分7 工件完整 5 不完整扣分8 安全操作10 违章扣分材料毛坯时间45 Ø50x145材料毛坯时间45 Ø50x150多阶台车削（三）序号质检内容配分评分标准1 外圆公差六处5x6 超0.01扣2分，超0.02不得分2 外圆Ra3.2 六处3x6 降一级扣2分3 长度公差六处3x6 超差不得分4 倒角二处2x2 不合格不得分5 清角去锐边十处10 不合格不得分6 平端面二处2x2 不合格不得分7 工件外观 6 不完整扣分8 安全文明操作10 违章扣分此件用上次课件改制材料毛坯时间45一夹一顶车削（四）序号质检内容配分评分标准1 外圆公差四处8x4 超0.01扣2分，超0.02不得分2 外圆Ra3.2 四处4x4 降一级扣2分3 长度公差四处3x4 超差不得分4 倒角二处3x2 不合格不得分5 清角二处2x3 不合格不得分6 平端面二处3x2 不合格不得分7 中心孔 5 不合格不得分8 工件外观7 不完整扣分9 安全文明操作10 违章扣分要求：会正确使用Ａ.Ｂ型中心钻。
数控车工 普车操作图纸大全讲解
序号质检内容配分评分标准
1 外圆公差四处6x4 超0.01扣2分，超0.02不得分
序号质检内容配分评分标准
1 外圆公差二处5x
2 超0.01扣2分
序号质检内容配分评分标准
说明： 1.此件用课题（一）改制。
序号质检内容配分评分标准
序
质检内容配
评分标准
序号质检内容配分评分标准
1 外圆公差三处5x3 超0.01扣2分
2 外圆 Ra3.2 三处3x
3 降一级扣3分
3 三角螺纹二处14x2 超差乱牙牙不正扣分
4 螺纹 Ra3.2 二处7x2 降一级扣4分
5 螺纹长度二处4x2 超差不得分
序号质检内容配分评分标准
1 外圆公差三处4x3 超0.01扣2分
项目内容配分评分标准150.05
序号质检内容配分评分标准
1 Ø40 Ra3.
2 二处10/4 超0.02 或Ra>3.2不得分
2 Ø58 Ra3.2 1/1 超差或Ra>3.2不得分
牙型角：30°螺距：P 牙顶间隙：a c
螺距1.5~5间隙0.25
序号质检内容配分评分标准
序号质检内容配分评分标准
35 Ra1.6
检测内容配分
技术要求：。
数控车工图纸(中级工偏难10套)

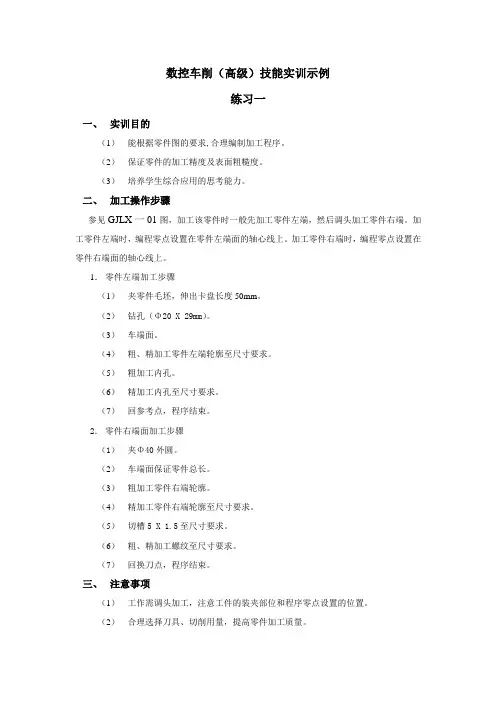

数控车削（高级）技能实训示例练习一一、实训目的（1）能根据零件图的要求,合理编制加工程序。
（2）保证零件的加工精度及表面粗糙度。
（3）培养学生综合应用的思考能力。
二、加工操作步骤参见GJLX一01图，加工该零件时一般先加工零件左端，然后调头加工零件右端。
加工零件左端时，编程零点设置在零件左端面的轴心线上。
加工零件右端时，编程零点设置在零件右端面的轴心线上。
1．零件左端加工步骤（1）夹零件毛坯，伸出卡盘长度50mm。
（2）钻孔（Φ20 X 29mm）。
（3）车端面。
（4）粗、精加工零件左端轮廓至尺寸要求。
（5）粗加工内孔。
（6）精加工内孔至尺寸要求。
（7）回参考点，程序结束。
2．零件右端面加工步骤（1）夹Φ40外圆。
（2）车端面保证零件总长。
（3）粗加工零件右端轮廓。
（4）精加工零件右端轮廓至尺寸要求。
（5）切槽5 X 1.5至尺寸要求。
（6）粗、精加工螺纹至尺寸要求。
（7）回换刀点，程序结束。
三、注意事项（1）工作需调头加工，注意工件的装夹部位和程序零点设置的位置。
（2）合理选择刀具、切削用量，提高零件加工质量。
（3）注意圆弧坐标点的计算。
刀具选择表五、加工参考程序O0001 （零件左端）N05 T0101 M03 S600 G0 X100 Z100 （主轴正转、换1号刀）N10 G0 X52 Z0N15 G1 X-1 F0.2 （车端面）N20 G0 X100 Z100N25 T0505N30 G0 X19 Z2 （循环起点）N35 G71 U1 R1 （内孔粗加工循环）N40 G71 P45 Q80 U-0.5 W0.1 F0.3N45 G0 X32N50 G1 Z0 F0.1N55 X30 Z-1N60 Z-9N65 X26 Z-16N70 Z-24N75 X20N80 Z-29N85 G0 X100 Z100 （返回换刀点）N90 M05N95 M00 （暂停、测量、补偿）N100 M03 S1000 T0505N105 G0 X19 Z2N110 G70 P45 Q80 （内孔精加工循环）N115 G0 X100 Z100 （返回换刀点）N120 M05N125 M00N130 M03 S600 T0202 （换2号刀车外圆）N135 G0 X52 Z2 （循环起点）N140 G71 U1 R1 （外圆粗加工循环）N145 G71 P150 Q180 U0.5 W0.1 F0.3N150 G0 X37N155 G1 Z0 F0.1N160 X40 Z-1.5N165 Z-24N170 X46N175 X48 Z-25N180 Z-40N185 G0 X100 Z100N190 M05N195 M00N200 M03 S1000 T0202N205 G0 X52 Z2N210 G70 P150 Q180 （外圆精加工循环）N215 G0 X100 Z100N220 M05 （返回换刀点）N225 M30；（程序结束、机床复位）调头加工O0002 （零件右端）N05 T0101 M03 S600 G0 X100 Z100 （主轴正转、换1号刀）N10 G0 X52 Z0 （循环起点）N15 G1 X-1 F0.2 （车端面）N20 G0 X100 Z100N25 T0202 （换2号刀）N30 G0 X52 Z2 （循环起点）N35 G73 U10 R15 （外圆轮廓粗加工循环）N40 G73 P45 Q110 U0.5 W0.1 F0.3N45 G0 X21N50 G1 Z0 F0.1N55 X23.8 Z-1.5N60 Z-25N65 X24N70 Z-30N75 G2 X28 Z-44 R10N80 G1 Z-52N85 X30N90 G3 X40 Z-57 R5N95 G1 Z-64N100 X46N105 X48 Z-65N110 G0 U5N115 X100 Z100 （返回换刀点）N120 T0303 S400 （切槽）N125 G0 X25 Z-25N130 G1 X21 F0.15N135 G0 X25N140 Z-24N145 G1 X21 F0.15N150 Z-25N155 G0 X100N160 Z100N165 M05N170 M00 （暂停、测量、补偿）N175 M03 S1000 T0202N180 G0 X52 Z2N185 G70 P45 Q110 （外圆轮廓精加工循环）N190 G0 X100 Z100N195 T0404 S700 （换4号刀）N200 G0 X26 Z2 （循环起点）N205 G92 X23 Z-22 F1.5 （螺纹切削固定循环）N210 X22.725N215 X22.425N220 X22.125N225 G0 X100 Z100；（返回换刀点）N230 M05N235 M30；（程序结束、机床复位）练习一零件图练习二一、实训目的（1）能根据零件图的要求,合理编制加工程序。
数控车工 普车操作图纸大全
序号质检内容配分评分标准
1 外圆公差四处6x4 超0.01扣2分，超0.02不得分
序号质检内容配分评分标准
1 外圆公差二处5x
2 超0.01扣2分
序号质检内容配分评分标准
说明： 1.此件用课题（一）改制。
序号质检内容配分评分标准
序
质检内容配
评分标准
序号质检内容配分评分标准
1 外圆公差三处5x3 超0.01扣2分
2 外圆 Ra3.2 三处3x
3 降一级扣3分
3 三角螺纹二处14x2 超差乱牙牙不正扣分
4 螺纹 Ra3.2 二处7x2 降一级扣4分
5 螺纹长度二处4x2 超差不得分
序号质检内容配分评分标准
1 外圆公差三处4x3 超0.01扣2分
项目内容配分评分标准150.05
序号质检内容配分评分标准
1 Ø40 Ra3.
2 二
10/4 超0.02 或Ra>3.2不得分处
牙型角：30°螺距：P 牙顶间隙：a c
螺距1.5~5间隙0.25
序号质检内容配分评分标准
序号质检内容配分评分标准 35
检测内容配分
技术要求：。
中职数控车床练习系列图纸
要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。
D L Ra1 Ø45 —00.10142±0.50 6.32 Ø40 —00.10140±0.30 3.2序号质检内容配分评分标准1 外圆公差30 超0.02扣5分2 外圆RX6.3 20 降一级扣10分3 长度公差10 超差不得分4 倒角二处5×2 不合格不得分5 平端面二处5×2 不合格不得分6 接刀痕 5 接刀痕大扣分7 工件完整 5 不完整扣分8 安全文明操作10 违章扣分第三次课件请保留材料毛坯时间45 Ø50x145序号质检内容配分评分标准1 外圆公差三处10x3 超0.01扣2分2 外圆Ra3.2 三处6x3 降一级扣3分3 长度公差三处4x3 超差不得分4 倒角二处3x2 不合格不得分5 平端面二处4x2 不合格不得分6 清角去锐边四处2x4 不合格不得分7 工件完整 5 不完整扣分8 安全操作10 违章扣分材料毛坯时间45 Ø50x150多台阶车削（三）序号质检内容配分评分标准1 外圆公差六处5x6 超0.01扣2分，超0.02不得分2 外圆Ra3.2 六处3x6 降一级扣2分3 长度公差六处3x6 超差不得分4 倒角二处2x2 不合格不得分5 清角去锐边十处10 不合格不得分6 平端面二处2x2 不合格不得分7 工件外观 6 不完整扣分8 安全文明操作10 违章扣分此件用上次课件改制材料毛坯时间45一夹一顶练习（四）序号质检内容配分评分标准1 外圆公差四处8x4 超0.01扣2分，超0.02不得分2 外圆Ra3.2 四处4x4 降一级扣2分3 长度公差四处3x4 超差不得分4 倒角二处3x2 不合格不得分5 清角二处2x3 不合格不得分6 平端面二处3x2 不合格不得分7 中心孔 5 不合格不得分8 工件外观7 不完整扣分9 安全文明操作10 违章扣分要求：会正确使用Ａ.Ｂ型中心钻。
