单片机实验答案..
单片机课后作业答案.
(2)XCH A,30H
;A=( A5H )
(3)XCH A,@R0
;A=( A5H )
(4)XCHD A,@R0 ;A=( 75H )
(5)SWAP A
;A=( A7H )
(6)ADD A,R0 ;A=( AAH ),CY=( 0 )
(7)ADD A,30H
;A=( 1FH ),CY=( 1 )
(8)ADD A,#30H ; A=( AAH ),CY=( 0 ) (9)ADDC A,30H ; A=( 20H ),CY=( 1 ) (10)SUBB A,30H ; A=( D4H ),CY=( 1 ) (11)SUBB A,#30H ; A=( 49 ),CY=( 0 )
MOV SP, #6FH MOV PSW，#50H MOV A，#77H PUSH A PUSH PSW MOV PSW，#35H MOV A，#0BFH POP A
4. 注释下列程序各语句，并说明该程序功能。
MOV R0, #36H ; 立即数#36H送R0
MOV A, @R0 ; 取36H单元中的数送累加器A
ANL A, #0FH ; 累加器A中数与立即数#0FH相与
SWAP A
; 累加器A中的高低四位交换
MOV B, A
; 累加器A中数送寄存器B
INC R0
; R0加1
MOV A, @R0 ; 取37H单元中的数送累加器A
ANL A, #0FH ; 累加器A中数与立即数#0FH相与
ORL A, B
; 累加器A与寄存器B相或

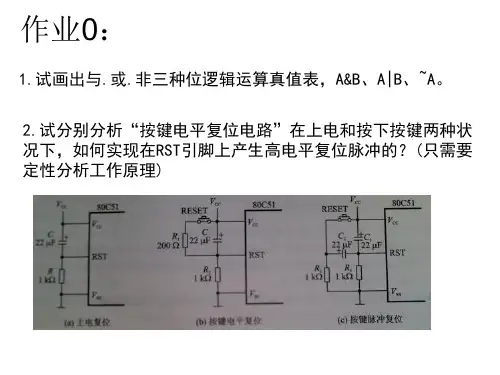

作业0：
1.试画出与.或.非三种位逻辑运算真值表，A&B、A|B、~A。
2.试分别分析“按键电平复位电路”在上电和按下按键两种状 况下，如何实现在RST引脚上产生高电平复位脉冲的？(只需要 定性分析工作原理)
(完整word版)单片机课后习题答案

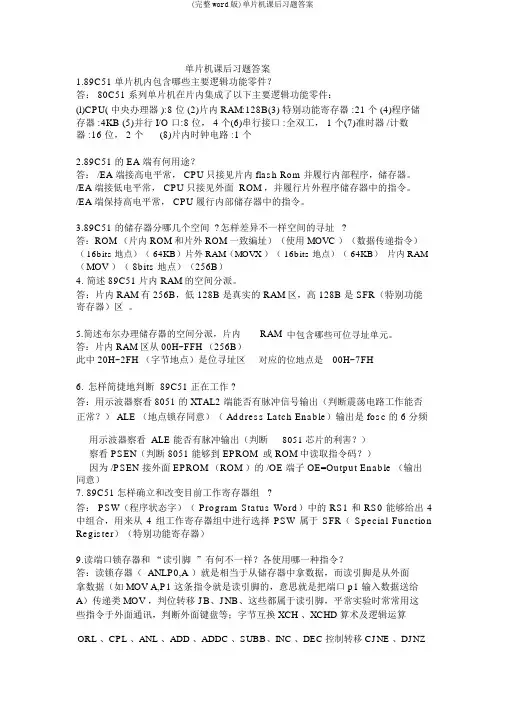

单片机课后习题答案1.89C51 单片机内包含哪些主要逻辑功能零件？答： 80C51 系列单片机在片内集成了以下主要逻辑功能零件：(l)CPU( 中央办理器 ):8 位 (2)片内 RAM:128B(3) 特别功能寄存器 :21 个 (4)程序储存器 :4KB (5)并行 I/O 口:8 位， 4 个(6)串行接口 :全双工， 1 个(7)准时器 /计数器 :16 位， 2 个(8)片内时钟电路 :1 个2.89C51 的 EA 端有何用途？答： /EA 端接高电平常， CPU 只接见片内 flash Rom并履行内部程序，储存器。
/EA 端接低电平常， CPU 只接见外面 ROM ，并履行片外程序储存器中的指令。
/EA 端保持高电平常， CPU 履行内部储存器中的指令。
3.89C51 的储存器分哪几个空间 ?怎样差异不一样空间的寻址?答：ROM （片内 ROM 和片外 ROM 一致编址）（使用 MOVC ）（数据传递指令）（16bits地点）（ 64KB）片外 RAM（MOVX ）（ 16bits地点）（ 64KB）片内 RAM （MOV ）（ 8bits 地点）（256B）4.简述 89C51 片内 RAM 的空间分派。
答：片内 RAM 有 256B，低 128B 是真实的 RAM 区，高 128B 是 SFR（特别功能寄存器）区。
5.简述布尔办理储存器的空间分派，片内RAM 中包含哪些可位寻址单元。
答：片内 RAM 区从 00H~FFH （256B）此中 20H~2FH （字节地点）是位寻址区对应的位地点是00H~7FH6.怎样简捷地判断 89C51 正在工作 ?答：用示波器察看 8051 的 XTAL2 端能否有脉冲信号输出（判断震荡电路工作能否正常？） ALE （地点锁存同意）（ Address Latch Enable）输出是 fosc的 6 分频用示波器察看 ALE 能否有脉冲输出（判断8051 芯片的利害？）察看 PSEN（判断 8051 能够到 EPROM 或 ROM 中读取指令码？）因为 /PSEN 接外面 EPROM （ROM ）的 /OE 端子 OE=Output Enable （输出同意）7.89C51 怎样确立和改变目前工作寄存器组 ?答： PSW（程序状态字）（ Program Status Word）中的 RS1 和 RS0 能够给出 4 中组合，用来从4 组工作寄存器组中进行选择PSW 属于SFR（Special Function Register）（特别功能寄存器）9.读端口锁存器和“读引脚”有何不一样？各使用哪一种指令？答：读锁存器（ ANLP0,A ）就是相当于从储存器中拿数据，而读引脚是从外面拿数据（如 MOV A,P1 这条指令就是读引脚的，意思就是把端口 p1 输入数据送给A）传递类 MOV ，判位转移 JB、JNB、这些都属于读引脚，平常实验时常常用这些指令于外面通讯，判断外面键盘等；字节互换 XCH 、XCHD 算术及逻辑运算ORL 、CPL 、ANL 、ADD 、ADDC 、SUBB、INC 、DEC 控制转移 CJNE 、DJNZ都属于读锁存器。
单片机实验指导书答案
实验一实验报告书写要求：一、实验目的二、实验仪器与设备三、实验内容（每题后面附上答案）四、实验总结（1、掌握了单片机仿真软件的使用2、了解了单片机编程、调试方法）1、ORG 0MOV R4,#0JMP $END2、ORG 0MOV PSW,#0JMP $END3、ORG 0MOV 30H ,#0JMP $END4、ORG 0CLR AMOV DPTR ,#0010HMOVX @DPTR , AJMP $END实验二实验报告书写要求：一、实验目的二、实验仪器与设备三、实验内容（每题后面附上答案）四、参考程序框图五、实验总结六、思考题1、ORG 0CLR AMOV DPTR ,#0010HMOVX @DPTR , AINC DPTRMOVX @DPTR , AJMP $END2、ORG 0MOV R0,#10MOV R1,#30HLOOP: MOV @R1,#0HINC R1DJNZ R0, LOOPJMP $END思考题ORG 0MOV R0,#0FFHMOV DPTR,#3000HMOV A,#55HLOOP: MOVX @DPTR,AINC DPTRDJNZ R0, LOOPJMP $END实验三实验报告书写要求：一、实验目的二、实验仪器与设备三、实验内容与步骤（每题后面附上答案）四、参考程序框图五、实验总结六、思考题ORG 0MOV R7, #48MOV R0, #30HMOV DPTR, #0010HL: MOV A, @R0MOVX @DPTR, AINC R0INC DPTRDJNZ R7, LJMP $END实验四实验报告书写要求：一、实验目的二、实验仪器与设备三、实验内容与步骤（每题后面附上答案）四、参考程序框图五、实验总结（了解了单片机的运算类指令，同时也了解了单片机编程、调试方法。
）ORG 0CLR CMOV R7,#10MOV R0,#30HMOV R1,#40HMOV DPL,#50HLOOP:MOV A,@R0ADDC A,@R1MOVX @DPTR,AINC R0INC R1INC DPLDJNZ R7,LOOPJMP $END实验六实验报告书写要求：一、实验目的二、实验仪器与设备三、实验内容与步骤（每题后面附上答案）四、参考框图五、电路图七、思考题从右往左循环点亮每只发光二极管LED EQU 01HORG 0HMOV A, #LEDLOOP:MOV P1, ACALL DELAYRL AJMP LOOPDELAY:MOV R6, #0MOV R7, #0 DLLOOP:DJNZ R6, $DJNZ R7, DLLOOP RETEND思考题：循环现实00－0FH MOV A,#0FH LOOP: MOV P1,AINC ALCALL DELAYDJNZ A, LOOPLJMP LOOP DELAY:MOV R6, #0MOV R7, #0DL:DJNZ R6, $DJNZ R7, DLRETEND。
单片机实验考核题目及答案
KeiL系统基本操作
系统基本操作；工程建立；参数设置；程序编辑与调试
1、延时函数设计
2、定时器T0的应用：方式1产生500ms的方波来驱动LED闪烁
----------------------------------------------------------------------------------------------------------------------

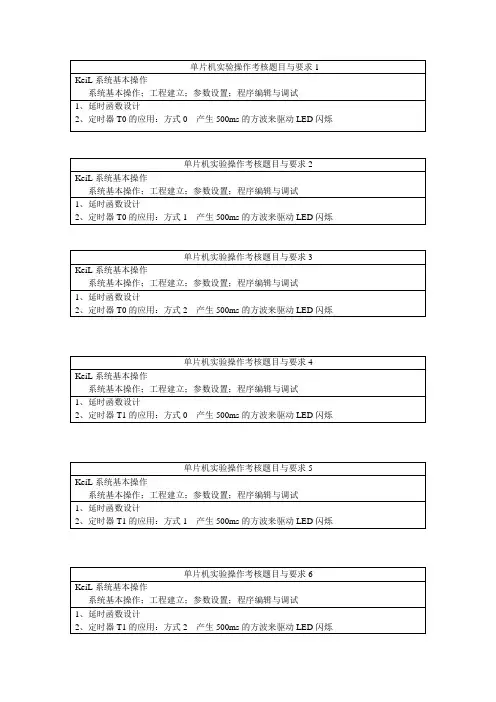

单片机实验操作考核题目与要求1
KeiL系统基本操作
系统基本操作；工程建立；参数设置；程序编辑与调试
1、延时函数设计
2、定时器T0的应用：方式0产生500ms的方波来驱动LED闪烁
----------------------------------------------------------------------------------------------------------------------
#include<reg52.h> //52单片机头文件
#include <intrins.h> //包含有左右循环移位子函数的库
#define uint unsigned int //宏定义
#define uchar unsigned char //宏定义
sbit P1_0=P1^0;
uchar tt,a;
单片机实验操作考核题目与要求16
KeiL系统基本操作
系统基本操作；工程建立；参数设置；程序编辑与调试
流水灯控制实验
1、定时器T0来控制时间快慢（500ms）
2、数组实现
----------------------------------------------------------------------------------------------------------------------
单片机实验指导书——带答案
《单片机原理及应用》实验指导书姓名：学号：专业班级：所在学院：成人教育学院2012年5月日单片机实验指导书目录实验一系统认识实验 (2)实验二程序调试 (4)实验三外部中断实验 (6)实验四串口实验 (8)实验一系统认识实验一、实验目的1．掌握SICElab-G2200实验/仿真系统的结构与使用方法；2．熟悉单片机系统开发软件WAVE6000。
二、实验设备1．G2200/2100 实验平台 1 台 2．仿真器/ 仿真板 1 台3．连线若干根 4．计算机 1 台三、实验内容P1端口接发光二极管，加1点亮。
四、连线方案：实验箱内部已连好五、实验步骤1．连接Lab51CPU板。
（已由实验师连好）2．仿真器与实验平台的连接将Lab51板的DC34芯插座与G6W仿真器上的DC34插座用扁平电缆连接起来。
（已由实验师连好）3．仿真器与计算机的连接用随机配带的串口通讯电缆，将仿真器与计算机连接起来，串口1、串口2均可。
特别注意：在仿真器与计算机连接串口电缆时，两台机器必须都断电，否则易损坏计算机和仿真器。
4．实验连线按连线方案，用随机配带的实验连线插入孔后，轻轻转动一下锁紧插头，保证良好接触。
拆线时，应先回转一下，不要硬拨，以免损坏线路板。
不管是拆线还是插线，都应在断电的情况下进行。
实验中“连线方案”的粗线即为需用户动手接连的线。
5．检查接线是否有误，确信没有接错后，接上电源，打开电源开关。
6．在计算机上打开“WAVE6000集成调试环境”，界面如下图所示：7．建立新程序（如果程序已编好，直接跳到第9步）选择菜单[文件 | 新建文件]功能。
出现一个文件名为NONAME1的源程序窗口，在此窗口中输入以下程序ORG 0MOV P1,#0 ;熄灭发光二极管LOOP: INC P1CALL DelaySJMP LOOPDelay: MOV R2,#3 ;延时程序MOV R1,#0DLP: DJNZ R0,DLPDJNZ R1,DLPDJNZ R2,DLPRETEND8．保存程序选择菜单[文件 | 保存文件]或[文件 | 另存为 ]功能。
单片机实验题目及答案

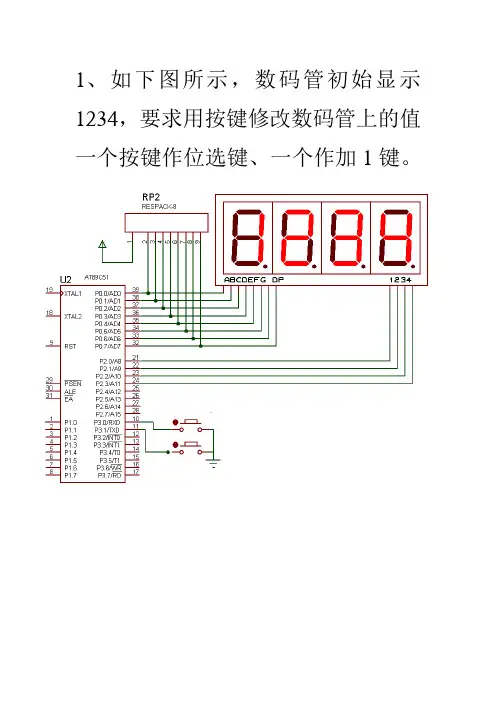

1234，要求用按键修改数码管上的值一个按键作位选键、一个作加1键。
0000，要求实现电子钟功能，只显示分秒，按键用来校正电子钟的时间，一个按键作位选键、一个作加1键。
3、如下图所示，数码管初始显示12345678，要求用按键修改数码管上的值一个按键作位
选键、一个作加1键。
4、如下图所示，甲乙两单片机，在甲单片机上有两按键，在乙单片机上有4只数码管，初始显示1234，要求用甲单片机的按键修改乙单片机上数码管的值一个按键作位选键、一个作加1键。
5、如下图所示，在P3.4脚上外接一信号发生器，产生频率为1K的信号，用单片机测出此信号源的频率，并将频率值用16进制的方式显示在4位数码管上。
单片机原理与应用实验考查题和标准答案
单片机原理与应用实验考查题及标准答案1.AT89S51内部四个并行I/O口各有什么异同？作用是什么？答：MCS-51单片机共有四个8位双向并行的I/O端口，每个端口都包括一个锁存器、一个输出驱动器和一个输入缓冲器。
但这四个端口的功能不全相同，P0口既可作一般I/O端口使用，又可作地址/数据总线使用；P1口是一个准双向并行口，作通用并行I/O口使用；P2口除了可作为通用I/O使用外，还可在CPU访问外部存储器时作高八位地址使用；P3口是一个多功能口除具有准双向I/O功能外，还具有第二功能。
2.开机复位后，CPU使用的是那组工作寄存器？他们的地址是设呢么？CPU如何确定和改变当前工作寄存器组？答：开机复位后，cpu使用第0组工作寄存器，地址是00H~07H,可通过对PSW状态字寄存器中的RS1和RS0两位的设置来确定和改变CPU当前使用的工作寄存器组3.微处理器，微计算机，微处理机，CPU,单片机，嵌入式处理器之间有何区别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。
嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。
目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。
嵌入式微处理器相当于通用计算机中的CPU。
与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。
而嵌入式微处理器仅仅相当于单片机中的中央处理器。
为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁干扰、可靠性等方面一般都做了各种增强。
4.AT89S51单片机的片内都集成了哪些功能部件？答：AT89S51单片机的片内都集成了如下功能部件：（1）1个微处理器（CPU）；（2）128个数据存储器（RAM）单元；（3）4K Flash程序存储器；（4）4个8位可编程并行I/O口（P0口、P1口、P2口、P3口）；（5）1个全双工串行口；（6）2个16位定时器/计数器；（7）1个看门狗定时器；（8）一个中断系统，5个中断源，2个优先级；（9）25个特殊功能寄存器（SFR），（10）1个看门狗定时器。
单片机课后答案及实验
INTS2: MOV @R0 , A
INC R0
RETI
ERROR: SETB 00H
RETI
END
;启动T1 ;设数据指针
;奇校验
;保存一个字符 ;报错程序
3. 以中断方式设计单片微机的秒、分发生 器。假定P1.0每秒产生一个机器周期的正脉 冲，P1.1实现每分钟产生一个机器周期的正 脉冲。加上必要的伪指令和注释。假定晶 振频率为12MHZ。
（1）若不能正常通讯，可能原因是：右下方的串行通讯波特率 （9600）开关选择错误；或串口连接导线松动。
（2）若程序确定无误，而发光二极管显示不正常，可能是导线短 路，请更换或叠加导线（个别不亮不影响观察结果，则无需更 换）；若8个发光管全都不受控制，则可能是芯片损坏，请联 系老师更换。
（3）在输入指令过程中，要注意指令的完整性，不要遗漏“＃”、 “END”，区别数字“0”与字母“o”、“O”，
DEL: JBC TF0，REP AJMP DEL
REP: CLR P1.2 DJNZ R0，DEL AJMP L1 END
3. 设MCS-51单片机的晶振频率为6MHZ，以计数器 T0进行外部事件计数，每计数1000个外部事件输 入脉冲后，计数器T1开始2ms定时，定时时间到后， T0又开始计数，如此周而复始地工作。
2. 像仿真器一样，我们可以在实验装置上进行软、 硬件调试，观察控制硬件的执行结果或每条指令 的执行结果；
3. 应该养成自己动手的习惯，只有多动手才有可能 深入掌握软、硬件知识；
4. 刚开始接触肯定会有很多问题，应该学会自己分 析问题，解决问题，不要急于问老师；
5. 做实验前要认真准备，编好源程序，有效利用紧 张的实验时间。
习题讲解
51单片机课后习题答案
51单片机课后习题答案51单片机是一种非常常见的单片机型号，广泛应用于各种电子设备中。
学习51单片机的过程中，课后习题是不可或缺的一部分，通过解答习题可以巩固所学知识，提高编程能力。
本文将为大家提供一些常见的51单片机课后习题的答案，希望对大家的学习有所帮助。
1. 请编写一个程序，实现LED灯的闪烁功能。
答案：以下是一个简单的实现LED灯闪烁的程序：```c#include <reg51.h>sbit LED = P1^0; // 将P1.0引脚定义为LED灯void delay(unsigned int t) // 延时函数{unsigned int i, j;for(i = t; i > 0; i--)for(j = 110; j > 0; j--);}void main(){while(1){LED = 0; // 点亮LED灯delay(1000); // 延时1秒LED = 1; // 熄灭LED灯delay(1000); // 延时1秒}}```2. 请编写一个程序，实现通过按键控制LED灯的亮灭。
答案：以下是一个简单的实现通过按键控制LED灯亮灭的程序：```c#include <reg51.h>sbit LED = P1^0; // 将P1.0引脚定义为LED灯sbit Button = P2^0; // 将P2.0引脚定义为按键void delay(unsigned int t) // 延时函数{unsigned int i, j;for(i = t; i > 0; i--)for(j = 110; j > 0; j--);}void main(){while(1){if(Button == 0) // 检测按键是否按下{LED = ~LED; // 反转LED灯状态delay(200); // 延时200毫秒，避免按键抖动}}}```3. 请编写一个程序，实现通过数码管显示数字0-9的功能。
单片机测试及参考答案
一．填空题1、8051是在8031的基础上，片内集成了4KB的ROM 作为程序存储器；8751是在8031的基础上，片内集成了4KB的EPROM 作为程序存储器。
2、MCS－51单片机的外部引脚按功能分为电源及时钟引脚、控制引脚、输入/输出引脚（I/O）三部分。
3、MCS-51单片机系统中，当PSEN信号有效时，表示CPU要程序存储器读取信息。
4、查表指令有MOVC A ,@A+PC和MOVC A,@A+DPTR两条，它们都属于基址寄存器加变址间接寻址方式。
5、一个机器周期包括12 个振荡周期，具体分为 6 个状态周期。
6、设（A）＝85H，(RO)=20H，（20H）＝AFH，执行指令：ADD A, @RO 后，（A）= 34H 、CY＝ 1 、AC＝ 1 、OV＝ 1 。
7、若要设定T1为方式2下的计数模式，T0设定为方式1下的定时模式，则TMOD的初始化值为61H 。
8 已知SP=30H ,PC=2345H,标号LABEL所在的地址为3456H，问执行长调用指令LCALL LABEL 后，（SP）= 32H ,（PC）=3456H9.某MCS－51 系统用于定时测试压力、温度、定时用T0来实现，压力超限和温度超限的报警信号分别由INT0和INT1输入，中断优先排列顺序依次为压力超限――――温度超限―――定时检测，则专用寄存器IE= 87H ,IP= 05H 。
二．选择题1．在中断服务程序中，至少应有一条（ D ）A .传送指令 B. 转移指令 C. 加法指令 D. 中断返回指令2．单片机复位后，SP、PC、PSW的内容为（C ）A．SP = 07H PC = 0000H PSW = FFHB．SP = 00H PC = 00H PSW= 00HC．SP = 07H PC = 0000H PSW= 00HD．SP = 00H PC = 00H PSW = FFH3．8031定时/计数器共有四种操作模式，并由TMOD寄存器中M1 M0的状态决定，当M1 M0的状态为01 时，定时/计数器被设定为（B ）A．13位定时/计数器B．16位定时/计数器C．自动重装8位定时/计数器D．T0为2个独立的8位定时/计数器，T1停止工作4．LCALL存于2000H开始的地址单元中，执行完相应的子程序中的返回指令后，PC=( D )A. 2000HB.2001HC. 2002HD. 2003H5．MCS-51单片机的堆栈区是在（ A ）。
单片机实验例题及答案
单片机实验考试题:1、用Proteus打开“简易电子琴.DSN”,按图编写程序，设计一个简易电子琴。
按数字键1～7，分别发“斗”、“来”、“米”……音(频率见实验指导书)，按键抬起则发音停止，不考虑高八度和低八度音，按下1～7以外的其它键不发音。
2、用Proteus打开文件“计数器.DSN”，当按下键盘上的0～F十六个键时，能将键值以十六进制形式在四个数码管上滚动显示。
在LED上显示字符A～F的形式分别为：。
3、用Proteus打开文件“频率计.DSN”，图中,在单片机的外部中断0脚接有一个脉冲信号源，编写程序实现一个频率计的功能，能够测定该脉冲信号源的频率。
程序调试时可以修改信号源的频率，比较测量值与设定值的差距，仿真时一般误差在10%内就算正常。
修改信号源频率的方法是，右击信号源图标后再左击，打开信号源的属性对话框，修改其中的频率(frequncy)，不要改变其它属性值，频率可以在1Hz到10000Hz之间设定。
(提示：可以设置一个外部中断0的中断服务程序，每次中断时给某个变量加一；再设置一个定时器中断服务程序，用于计时。
每秒钟读一次脉冲数，并将其清零，然后将脉冲数显示在数码管上，每秒钟内的脉冲数就是频率。
)4、用Proteus打开文件“电子秒表.DSN”，开机时显示00.00，单位是秒，精确到10毫秒，按“SW1”键启动或暂停，按“SW2”键时间清零。
提示：关于点亮小数点，每5mS刷新LED时，判断当刷新到第2个LED时将笔划代码中与小数点对应的位(bit7)清零。
5、用Proteus打开文件“播放音乐.DSN”，按图设计一个开机就能播放<康定情歌>的程序，并将其简谱在数码管上同步滚动显示。
此程序也可以下载到实验板上运行。
6、用Proteus打开文件“流水灯.DSN”，可以看到在单片机89C52的P2口接有8个发光二极管。
编写流水灯的程序，使8个发光二极管每隔约0.5秒依次点亮(每次亮一个)，要求开始时从左往右点亮，每按一次按钮SW1后，改变流水的方向。
单片机实验答案
实验一熟悉键盘操作及数传指令编程设计1.内部RAM数据传送1)寄存器寻址与立即寻址，需要查看的数据有A、PSW和不同寄存器区的Rn等单元的内容步数A变化PSW变化RN变化PC原值变值原值变值原值变值原值变值ORG 0000HMOV PSW,#00HMOV R0,#30H 00(RO) 30 0 3MOV A,R0 00 30 3 5MOV R6,A 00(R6) 30 5 6MOV PSW,#14H 00 14 30(R6、R0) 00 6 7 MOV R0,#30H 00(R0) 30 7 000A MOV A,R0 000A 000C MOV R6,A 00（R6) 30 000C 000D MOV PSW,#10H 14 10 000D 000E MOV R0,#30H 000E 11 MOV A,R0 11 13 MOV R6,A 13 14 MOV PSW,#08H 10 08 30(R0、R6) 00 14 15 MOV R0,#30H 00(RO) 30 15 18 MOV A,R0 18 001A MOV R6,A 00(R6) 30 001A 001B SJMP $ 001B 001C END `2) 直接寻址，需查看30H、31H、32H、40H、ACC、PSW等单元的内容。
步数30H 31H 32H 40H ACC PSW PC原值变值原值变值原值变值原值变值原值变值原值变值原值变值ORG 0100H 0 0 0 00X00X0MOV30H,#45H 0 0 0 00X00X00 ·MOV31H,#46H 0450 0 00X00X00000103MOV 02H,31H 45460 00X00X00 `0106MOV0E0H,30H 45460 00X00X001060109MOV 32H,ACC 45460 00X00X450X00X010109010CMOV ACC,PSW 4546450X450X01010C010FMOV 40H,ACC 454645 00X450X450X01010F0112SJMP $ 4546450X450X450X0101120115END3）寄存器间接寻址，需查看@R0、RO等的内容@RO RO PC原值变值原值变值原值变值 ORG 0200H 0 0X00MOV 30H,#66H 0 66 0X00MOV R0,#30H 66 0X00 0200 0203 MOV @R0,#30H 66 30 0X00 0X30 0203 0205SJMP $ 30 0X300205 0207END 30 0X302.外部数据传送需要查看的数据有外部数据存储器单元2000H，外部程序存储器单元2001H。
单片机原理及其接口技术实验问答答案
实验一（无符号数加法实验）1 如果要实现2345+6789，程序应如何修改？2 如果去掉程序中的两句“DA A”指令，有何实验现象？原因是什么？3 如果将程序中的“ADDC”改为ADD”, 有何实验现象？为什么？4 如果将程序中的“ADD”改为“ADDC”,程序是否正确？为什么？解：1将程序中66改为23， 78改为45, 67改为67, 43改为892结果是十进制变为十六进制，原因是“DA A”指令是十进制调整指令。
3不能改为ADD,因为ADDC是带有进位CY的加法指令。
4 ADD一般情况下不能改为ADDC，因为缺少CY的进位，但是在本题中可以，因为不造成进位。
实验二闪烁灯控制1若将程序中的“SETB P1.1”改为“CLR P1.1”有何实验现象？答：将程序中的“SETB P1.1”改为“CLR P1.1”，指示灯不闪烁，因为SETB是置位指令，P1.1输出置1，CLR使P1.1输出置0，置1端口开启，置0时端口关闭，因此不闪烁。
2若将程序中的“JNB P1.1，LOOP”改为“JB P1.1，LOOP”有何实验现象？答：将程序中的“JNB P1.1，LOOP”改为“JB P1.1，LOOP”，会使闪光灯开关置0闪烁，因为闪光灯闪烁频率由RT控制。
3若要加快或减慢灯的闪烁频率，有何方法？为什么？答：若要加快频率可将MOV R7,#10H改为MOV R7，#5H,减慢频率可将MOV R7，#10H 改为MOV R7，#50H。
4若将P1.0改为与灯L7连接，有何实验现象？为什么？答：P1.1与L7连接，则L7灯就变成了闪烁灯。
因为当P1.0数据为1时，引脚上出现高电平，导致L7发光，反之，数据为0，P1.0引脚上出现低电平不发光。
5若将灯的开关控制由当前程序的P1.1控制改为由P1.5控制，应如何修改？答：若将P1.1控制改为由P1.5控制，可以酱SETB P1.1改为SETB P1.5将JNB P1.1改为JNB P1.5,$6若将当前的P1.0与灯连接改为P1.3连接，应该如何修改程序？答：若将当前P1.0与灯连接改为PL3灯连接，应将CPL P1.0G改为CPL P1.3。
单片机教学实验内容答案
1.数据传送实验要求：将片从30H开场连续7个单元的容送入从40H开场的地址单元中。
〔先在30H~36H中送初值〕*include<reg52.h>void main(){unsigned char data i,*d1,*d2;d1=0*30;d2=0*40;{*d1=0*10;*(d1+1)=0*11;*(d1+2)=0*22;*(d1+3)=0*45;*(d1+4)=0*30;*(d1+5)=0*32;*(d1+6)=0*21;}for(i=0;i<7;i++){*(d2+i)=*(d1+i);}}2.排序实验要求：将片从30H单元开场的10个无符号数，按由小到大的顺序排列。
〔先在30H~39H中送排序初值〕*include<reg52.h>void main(){unsigned char data *p,i,j,d;p=0*30;*(p+0)=0*21;*(p+1)=0*11;*(p+2)=0*31;*(p+3)=0*02;*(p+4)=0*22;*(p+5)=0*42;*(p+6)=0*32;*(p+7)=0*41;*(p+8)=0*05;*(p+9)=0*22;for(i=0;i<9;i++)for(j=0;j<9-i;j++)if(*(p+j)>*(p+j+1)){d=*(p+j);*(p+j)=*(p+j+1); *(p+j+1)=d ;}}3.并行接口实验要求：使用P1口控制LED1~LED8进展把戏显示。
显示顺序规律为：〔1〕8个LED依次左移单个点亮。
〔2〕8个LED依次左移逐个点亮。
〔3〕8个LED依次左移逐个熄灭，然后再从〔1〕进展循环，中间延迟时间1s。
*include<reg51.h>*define uchar unsigned char //在程序中用uchar替代unsigned char//目的在于减少代码输入量*define uint unsigned intvoid delay(uint); //定义延时函数void LeftMovLED(void); //定义向左移运点亮LED的函数//*******主函数********void main(void){while(1) //死循环{LeftMovLED(); //调用LeftMovLED实现左移点亮LED功能}}void LeftMovLED(void){uchar i,temp; //定义两个变量temp=0*01; //temp赋初值for(i=0;i<8;i++) //下面的代码循环8次{P1=temp; //将temp的值赋给PORTD点亮LED temp=temp<<1&0*fe; //将temp左移一位后将最后一位清零。
单片机课后习题参考答案(全).
单片机课后习题参考答案(全).单片机课后习题参考答案1. 什么是单片机？单片机是一种集成电路芯片，其中包含了处理器、存储器以及各种输入输出接口。
它能够完成各种控制任务，并且在各种嵌入式系统中广泛应用。
2. 单片机的特点有哪些？- 小巧、体积小：单片机可以集成多个功能在一个芯片内部，所以体积相对较小。
- 低功耗：单片机工作时功耗较低，适合用于一些需要长时间运行的电子产品。
- 低成本：相对于使用多个离散电子元件实现同样功能的电路，单片机的成本较低。
- 高可靠性：单片机内部通过硬件逻辑实现各种功能，不易受外界干扰，提高了系统的可靠性。
- 程序可编程：单片机可以通过编程改变其功能，具有较强的灵活性。
3. 单片机的工作原理是什么？单片机内部通过运算器、控制器、存储器等硬件组成，运算器负责执行各种算术、逻辑操作，控制器负责协调和控制各种操作，存储器用于存储程序和数据。
当单片机上电后，控制器开始执行存储器中的程序，按照指令的执行顺序执行各个操作。
单片机的输入输出接口与外部设备进行数据交换，实现与外部环境的交互。
4. 单片机的应用领域有哪些？单片机被广泛应用于各种嵌入式系统中，包括电子产品、电子仪器、通讯设备、汽车电子、医疗设备等。
它能够实现各种控制任务，如温度控制、风扇控制、光控制、家电控制等。
5. 单片机的编程语言有哪些？常见的单片机编程语言包括汇编语言、C语言和基于C语言的高级语言。
汇编语言是一种底层的编程语言，直接面向单片机的硬件操作；C语言是一种高级语言，可以方便地进行开发和调试；基于C语言的高级语言如Basic、Pascal等是对C 语言进行了扩展和封装，更加简化了编程过程。
6. 单片机系统的开发流程是什么？单片机系统的开发流程一般包括以下几个步骤：- 硬件设计：确定系统所需的输入输出接口及硬件电路，并进行电路设计和原理图绘制。
- 软件设计：编写程序代码，实现系统的各种功能。
- 系统调试：将软件下载到单片机中，通过调试工具进行调试和测试，确保系统能够正常运行。
单片机课后答案及实验
3; P99;第18题
MOV MOV MOV MOV ANL ORL SWAP CPL XRL ORL
30H ; 0A4H A ; 0D6H R0 ; 30H R2 ; 47H A ; R2 A ; @R0 A A A ; 0FFH 30H ; A
;30H=A4H ;A=0D6H ;R0=30H ;R2=47H
DEL: JBC TF0;REP AJMP DEL
REP: CLR P1.2 DJNZ R0;DEL AJMP L1 END
3. 设MCS-51单片机的晶振频率为6MHZ;以计数器T0 进行外部事件计数;每计数1000个外部事件输入脉 冲后;计数器T1开始2ms定时;定时时间到后;T0又开 始计数;如此周而复始地工作&
解：要求定时时间为1s;若采用定时模式1;根 据公式：定时时间T=65536－初始值xTcy; 可知最大定时时间为65.536ms&若定时 10ms;则必须有100个10ms;即100次溢出中 断为1s;10ms时间常数为D8F0H&
ORG 0000H AJMP MAIN ORG 000BH AJMP INT_T0 ORG 0030H MAIN: MOV TMOD ; 01H MOV TL0 ; 0F0H MOV TH0 ; 0D8H SETB TR0 MOV R6 ; 00H
MOV DPTR;0300H
LOOP:CLR DPS
MOVX A;@DPTR
ANL A;0FH SWAP A XCH A;B
INC DPTR MOVX A;@DPTR ANL A;0FH ORL A;B INC DPTR SETB DPS MOVX @DPTR;A INC DPTR DJNZ R2;LOOP CLR DPS SJMP $
单片机实验指导书——带答案
《单片机原理及应用》实验指导书姓名：学号：专业班级：所在学院：成人教育学院》2012年5月日单片机实验指导书目录实验一系统认识实验........................................... 错误!未定义书签。
实验二程序调试 .................................................. 错误!未定义书签。
实验三外部中断实验 .......................................... 错误!未定义书签。
实验四串口实验 (8)~*实验一系统认识实验一、实验目的1．掌握SICElab-G2200实验/仿真系统的结构与使用方法；2．熟悉单片机系统开发软件WAVE6000。
二、实验设备1．G2200/2100 实验平台 1 台2．仿真器/ 仿真板 1 台3．连线若干根4．计算机 1 台~三、实验内容P1端口接发光二极管，加1点亮。
四、连线方案：实验箱内部已连好五、实验步骤1．连接Lab51CPU板。
（已由实验师连好）2．仿真器与实验平台的连接将Lab51板的DC34芯插座与G6W仿真器上的DC34插座用扁平电缆连接起来。
（已由实验师连好）3．仿真器与计算机的连接*用随机配带的串口通讯电缆，将仿真器与计算机连接起来，串口1、串口2均可。
特别注意：在仿真器与计算机连接串口电缆时，两台机器必须都断电，否则易损坏计算机和仿真器。
4．实验连线按连线方案，用随机配带的实验连线插入孔后，轻轻转动一下锁紧插头，保证良好接触。
拆线时，应先回转一下，不要硬拨，以免损坏线路板。
不管是拆线还是插线，都应在断电的情况下进行。
实验中“连线方案”的粗线即为需用户动手接连的线。
5．检查接线是否有误，确信没有接错后，接上电源，打开电源开关。
6．在计算机上打开“WAVE6000集成调试环境”，界面如下图所示：7．建立新程序（如果程序已编好，直接跳到第9步）选择菜单[文件| 新建文件]功能。
单片机 实验程序 答案
单片机实验5 1、将累加器A中的8位二进制转换成3位BCD码格式的十进制。 其中，百位数的BCD码放在21H单元中，十位和个位数放在22H 单元中。 参考程序： ORG 0000H LJMP MAIN ORG 1000H MAIN: MOV A, #0FFH MOV B, #64H DIV AB MOV 21H, A MOV A, #0AH XCH A, B DIV AB SWAP A ADD A, B MOV 22H, A L1: SJMP L1 END 实验步骤： （1）输入程序检查无错误，经汇编、连接后装入系统。 （2）在1012处设段点。 （3）GB=0000↙，运行程序。 （4）用R0721↙查看21H单元，应为02，用R0722查看22H 单元，应为55。 （5）改变A中的数，考察程序的正确。
单片机实验4 2、将内存单元20H中存放的两个BCD码拆开，求它们的乘积， 并把乘积以压缩的BCD码形式送回内存单元21H中。 参考程序： ORG 0000H LJMP MAIN ORG 1000H MAIN: MOV A,20H ;比如20H是一个十进制数67，注意是67不是67H ANL A,#0FH ;得到个位7 MOV B,A ;个位送B XCH A,20H ;再次取数67 SWAP A ;高低四位交换得到数76 ANL A,#0FH ;得到十位数6 MUL AB ;6*7=42（2AH） MOV B,#10 ;送被除数10 DIV AB ;得到A=4，B=2 SWAP A ;高低四位数交换，得到数A=40 ANL A,#0F0H ;将低4位清零，这句可以不要 ORL A,B ;得到BCD码42， MOV 21H,A ;将结果送给21H L1: SJMP L1 END
单片机实验1 2、将两个定时/计数器设定为方式1， 分别从P1.1和P1.2发出一个方波，用示波器测量其周期。 ORG 0000H LJMP MAIN ORG 000BH CPL P1.1 MOV TH0, #0F8H MOV TL0, #06H RETI ORG 001BH CPL P1.2 MOV TH1, #0F8H MOV TL1, #06H RETI ORG 1000H MAIN: MOV TH0, #0F8H MOV TL0, #06H MOV TH1, #0F8H MOV TL1, #06H MOV TMOD, #11H MOV TCON, #50H MOV IE, #8AH L1: SJMP L1 END
单片机课后习题答案(《单片机应用技术》C语言版)
单片机课后习题答案(《单片机应用技术》C语言版)单片机课后习题答案《单片机应用技术》C语言版1. 实验一：单片机概述与开发环境搭建题目一：简述单片机的概念及其优势。
答案：单片机是一种集成电路，具有微型化、低功耗、低成本等优势。
它可以独立完成各种任务，广泛应用于嵌入式系统中。
题目二：描述单片机开发环境的搭建步骤。
答案：单片机开发环境的搭建步骤如下：1) 安装C语言编译器；2) 安装单片机开发工具；3) 配置单片机开发环境；4) 创建工程并编写程序；5) 编译、下载并运行程序。
2. 实验二：基本IO口操作题目一：使用C语言编写程序，将P0口的四个引脚连接到四个LED灯，实现依次点亮、逐个点亮、全亮和全灭功能。
答案：代码如下：```c#include <reg52.h>#define uchar unsigned charvoid delay(uchar t) {while (t--);}void main() {P0 = 0xfe; // 1111 1110，点亮第一个LED delay(60000);P0 = 0xfd; // 1111 1101，点亮第二个LED delay(60000);P0 = 0xfb; // 1111 1011，点亮第三个LED delay(60000);P0 = 0xf7; // 1111 0111，点亮第四个LED delay(60000);P0 = 0xff; // 1111 1111，全亮delay(60000);P0 = 0x00; // 0000 0000，全灭while (1);}```题目二：编写程序，通过P1口的第0~3引脚接收外部开关信号，并通过P2口的0~3引脚控制LED灯的亮灭状态。
答案：代码如下：```c#include <reg52.h>#define uchar unsigned charvoid delay(uchar t) {while (t--);}void main() {uchar temp;while (1) {temp = P1 & 0x0f; // 获取P1口低4位的值P2 = ~temp; // 反转temp后赋值给P2口delay(60000);}}```3. 实验三：中断与定时器题目一：利用定时器0中断，编写程序实现一个1s的计时器，并在数码管上显示计时器的值。
8051单片机实验报告(有答案).doc
第一章汽车总体设计1-1．在进行汽车总体布置是，使用五条基准线，是怎样确定的？答：在初步确定汽车的载客量(载质量)、驱动形式、车身形式、发动机形式等以后，要深入做更具体的工作，包括绘制总布置草图，并校核初步选定的各部件结构和尺寸是否符合整车尺寸和参数的要求，以寻求合理的总布置方案。
绘图前要确定画图的基准线(面)。
确定整车的零线(三维坐标面的交线)、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。
确定整车的零线、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。
1.车架上平面线；2.前轮中心线；3.汽车中心线；4.地面线；5.前轮垂直线。
1．车架上平面线纵梁上翼面较长的一段平面或承载式车身中部地板或边梁的上缘面在侧(前)视图上的投影线，称为车架上平面线。
它作为标注垂直尺寸的基准载(面)，即z 坐标线，向上为“+”、向下为“-”，该线标记为0/Z。
2．前轮中心线通过左、右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线，称为前轮中心线。
它作为标注纵向尺寸的基准线(面)，即x 坐标线，向前为“-”、向后为“+”，该线标记为0/x。
3．汽车中心线汽车纵向垂直对称平面在俯视图和前视图上的投影线，称为汽车中心线。
用它作为标注横向尺寸的基准线(面)，即y 坐标线，向左为“+”、向右为“—”，该线标记为0/y。
4．地面线地平面在侧视图和前视图上的投影线，称为地面线。
此线是标注汽车高度、接近角、离去角、离地间隙和货台高度等尺寸的基准线。
5．前轮垂直线通过左、右前轮中心，并垂直于地面的平面，在侧视图和俯视图上的投影线，称为前轮垂直线。
此线用来作为标注汽车轴距和前悬的基准线。
当车架与地面平行时，前轮垂直线与前轮中心线重合(如乘用车)。
1-2：发动机前置前驱布置形式，如今在乘用车上广泛应用的原因？发动机后置后驱布置形式在客车广泛应用原因？前置前驱优点：前桥轴荷大，有明显不足转向性能，越过障碍能力高，乘坐舒适性高，提高机动性，散热好（发动机的得到足够冷却），足够大行李箱空间（行李箱布置在汽车后），供暖效率高，操纵机构简单（发动机，离合器，变速器与驾驶员位置近），整车m小（省略传动轴装置），低制造难度。
