同期装置(原理及应用)
同期装置简介
一、同期装置概述 二、同期装置构成 三、同期装置作用 四、同期装置规定 五、同期并列步骤及注意事项 六、同期回路简介
一、同期装置概述
公司SID-2CM型自动准同期装置由深圳 市智能设备开发有限公司生产,装置 用于公司1号至6号发电机、110kV及 220kV线路并网使用。该装置能自动识 别并网方式,确保以最短的时间和良 好的控制品质促成同期条件的实现并 网。SID-2CM型微机同期控制器实现自 动准同期并网功能,SID-2SL-A型微机 多功能同步表实现手动准同期并网功 能。(并网方式分为差频并网:发电 机与系统并网或已解列两系统间联络 线并网属差频并网,并网时需并列点 两侧的电压相近、频率相近、在相角 差为0度时实施并网操作;同频并网: 未解列两系统间联络线并网属同频并 网或合环,并网时需并列点断路器两 侧压差及功角在给定范围内实施并网 操作)
了解一下控制开关 1KK关接点
1369断路器合不上原因
1THM
M721
1STK 25
3 TK
1
TK SHJ 7 5
TJJ
13 STK
1KK 18 20
M722
2THM
21 DTK
23 HJ HJ
-
3THM
M723
原因分析
1369断路器跳闸后,控制把 手
复位不到位所致。只把控制把手 切至预备分闸位。而在预备分闸位、 控制把手接点1KK(20,18)接点不 通。导致1369开关不能合闸。同时开关跳闸后绿灯闪光
• 自动准同期并列步骤:(不能替代操作票) • 合上中央信号屏后“自动准同期装置直流电源开关”; • 将STK切至“闭锁”位置; • 将粗、细调开关1STK切至“细调”位置; • 投入待并断路器的同期开关TK; • 检查、调整发电机频率、电压与系统基本一致; • 将自动准同期DTK开关投至“试验”位置; • 检查同期装置闭锁方式开关WY在“闭锁”位置; • 投入自动准同期装置投入开关DTK1(DTK2、DTK3); • 检查自动准同期装置方式“工作位置”红灯亮; • 检查同步表指示顺时针缓慢旋转,同步表经“0”位时“允许合闸”红灯瞬间闪亮; • 检查同步表频差、压差指示灯灭; • 将自动准同期DTK开关投至“工作”位置; • 按下“同期装置复归”按钮; • 待断路器红灯闪光后,检查三相电流表指示正常; • 复位并列断路器的控制开关; • 向汽机发出“注意,已合闸”信号; • 退出DTK、TK、STK、1STK开关; • 拉开中央信号屏后“自动准同期装置直流电源开关”。 • 自动准同期并列注意事项: • 并列前必须检查、确认自动准同期装置自检正常; • 同期并列时,应注意监视表计变化情况,若事故嗽叭响,应立即停止操作并查明原因方可继

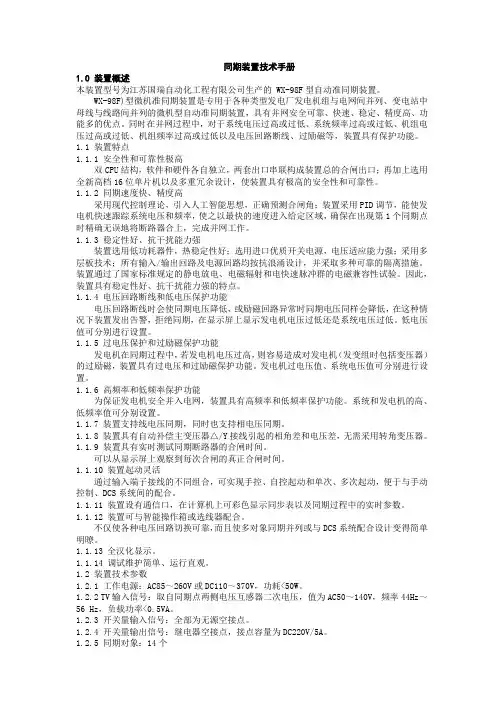

同期装置手册
同期装置技术手册1.0 装置概述本装置型号为江苏国瑞自动化工程有限公司生产的 WX-98F型自动准同期装置。
WX-98F)型微机准同期装置是专用于各种类型发电厂发电机组与电网间并列、变电站中母线与线路间并列的微机型自动准同期装置,具有并网安全可靠、快速、稳定、精度高、功能多的优点。
同时在并网过程中,对于系统电压过高或过低、系统频率过高或过低、机组电压过高或过低、机组频率过高或过低以及电压回路断线、过励磁等,装置具有保护功能。
1.1 装置特点1.1.1 安全性和可靠性极高双CPU结构,软件和硬件各自独立,两套出口串联构成装置总的合闸出口;再加上选用全新高档16位单片机以及多重冗余设计,使装置具有极高的安全性和可靠性。
1.1.2 同期速度快、精度高采用现代控制理论,引入人工智能思想,正确预测合闸角;装置采用PID调节,能使发电机快速跟踪系统电压和频率,使之以最快的速度进入给定区域,确保在出现第1个同期点时精确无误地将断路器合上,完成并网工作。
1.1.3 稳定性好、抗干扰能力强装置选用低功耗器件,热稳定性好;选用进口优质开关电源,电压适应能力强;采用多层板技术;所有输入/输出回路及电源回路均按抗浪涌设计,并采取多种可靠的隔离措施。
装置通过了国家标准规定的静电放电、电磁辐射和电快速脉冲群的电磁兼容性试验。
因此,装置具有稳定性好、抗干扰能力强的特点。
1.1.4 电压回路断线和低电压保护功能电压回路断线时会使同期电压降低,或励磁回路异常时同期电压同样会降低,在这种情况下装置发出告警,拒绝同期,在显示屏上显示发电机电压过低还是系统电压过低。
低电压值可分别进行设置。
1.1.5 过电压保护和过励磁保护功能发电机在同期过程中,若发电机电压过高,则容易造成对发电机(发变组时包括变压器)的过励磁,装置具有过电压和过励磁保护功能。
发电机过电压值、系统电压值可分别进行设置。
1.1.6 高频率和低频率保护功能为保证发电机安全并入电网,装置具有高频率和低频率保护功能。
同期装置ppt课件
接地。
• 可测量线电压、相电压、绝缘监察的相对地
电压及零序电压。
ppt课件
19
电压互感器的二次侧接地方式
• 电压互感器的各个二次绕组均必须有可靠的保
护接地,且只允许有一个接地点。
• 二次侧接地属保护接地,是为了防止一次绕组
与二次绕组间绝缘损坏后,一次侧高电压串入
2.3 同期电压引入
采用准同期方式并列时,需比较待并发电机与系统
电压的数值、频率和相位。为此需将待并侧和系统的
电压引至同期装置,以便进行比较判断。引入同期装
置的电压通常取自不同的电压互感器。
11
ppt课件
2.3.1 PT的接线方式
• 单相电压互感器接线方式
• 两个单相电压互感器构成的V-V接线方式
④如果双线圈变压器只有一侧作为同期点,那么不作为
同期点的一侧断路器合闸回路应经另一侧断路器的常闭
辅助触点闭锁。
⑤母线分段、联络断路器及旁路断路器均应作为同期点。
⑥接在单母线上的对侧有电源的线路断路器均应作为同
期点。
⑦接于双母线的对侧有电源的线路,可只考虑利用旁路
断路器或母线联络断路器进行并列,线路断路器不作为
同期点。但对要分裂成两个单独系统运行的双母线和
35kV 及以上电压等级的系统主要联络线,则线路断路
器应作为同期点。
10
ppt课件
2.2 同期点选择原则
⑧多角形接线和外桥形接线中,与线路相关的两个断
路器均应作为同期点。
⑨一台半接线的所有断路器均应作为同期点。
⑩全厂只有一条线路时,线路断路器可不作为同期点。
同期装置
一
同期的方式
SID_2H准同期装置的原理以及在水电站上的应用探讨_白金山
文章编号:1007-7596(2008)01-0060-02S I D-2H 准同期装置的原理以及在水电站上的应用探讨白金山(阿城继电器股份有限公司,黑龙江阿城150300)摘 要:以S I D-2H 分体式多对象、发电机、线路复用微机同期控制器(以下均称控制器)为例介绍了水轮发电机组自动准同期的控制方法,它采用频差控制和相角控制的复合控制方案,可使机组与电网的频差和相差信号在同期点附近同期摆动时,提供精确的数学模型确保装置能绝不遗漏地捕捉到第一次出现的并网时机,并精确地在相角差为零度时完成无冲击并网,把并网速度及精度提高到极值。
同时就水电站中控制器的配置及控制器与快切装置、自动重合闸的合理配合提出一些个人观点。
关键词:S I D-2H ;自动准同期;控制器;重合闸;配置原则中图分类号:T M 76 文献标识码:A [收稿日期]2007-12-15 [作者简介]白金山(1969-),男,黑龙江阿城人,工程师。
在我国电力系统中,水轮发电机组占有越来越重要的地位。
水轮机组启动快,在电力系统故障情况下能做到迅速提供电源,使电力系统能量迅速平衡,从而消除故障,挽救系统。
因此,水轮机组的快速同期控制研究是一个具有重要意义的课题。
水轮机组的同期并列方式有自同期与准同期两种,由于自同期方式不考虑电压与相角的条件,对机组和电网冲击较大,应用受到一定限制。
准同期方式理想条件是待并网机组与电网的电压差、频率差、相角差均为零,自动准同期方式通过自动调节频差、压差、信号满足以上理想要求。
在近几年黑龙江建设及改选的中小型水电站,如海林双桥水电站、黑龙江富地营子水电站、兰西河口等水电站中,S I D-2H 同期装置都有应用,因它有好的精确性、快速性、可靠性及高的性价比势必在黑龙江及全国的中小型电站中推广应用。
1 控制器的主要功能①本装置可供发电机和线路并网共用,总共并列点数达到8路。
②确保捕捉第一次出现的并网时机及在零相角差时完成并网。

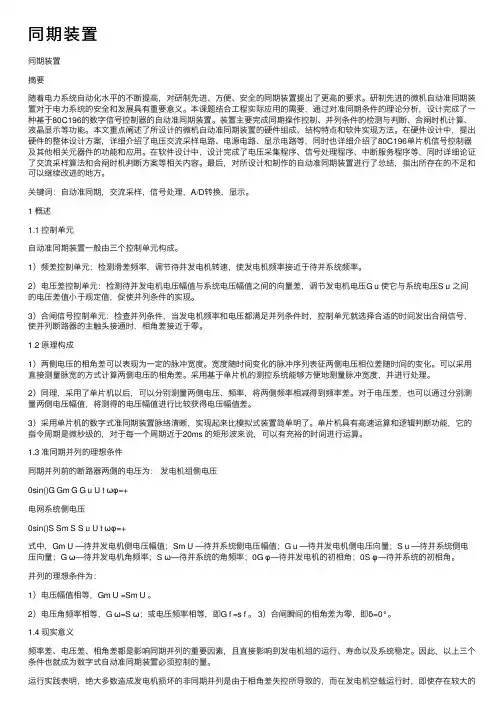

同期装置——精选推荐
同期装置同期装置摘要随着电⼒系统⾃动化⽔平的不断提⾼,对研制先进、⽅便、安全的同期装置提出了更⾼的要求。
研制先进的微机⾃动准同期装置对于电⼒系统的安全和发展具有重要意义。
本课题结合⼯程实际应⽤的需要,通过对准同期条件的理论分析,设计完成了⼀种基于80C196的数字信号控制器的⾃动准同期装置。
装置主要完成同期操作控制、并列条件的检测与判断、合闸时机计算、液晶显⽰等功能。
本⽂重点阐述了所设计的微机⾃动准同期装置的硬件组成、结构特点和软件实现⽅法。
在硬件设计中,提出硬件的整体设计⽅案,详细介绍了电压交流采样电路、电源电路、显⽰电路等,同时也详细介绍了80C196单⽚机信号控制器及其他相关元器件的功能和应⽤。
在软件设计中,设计完成了电压采集程序、信号处理程序、中断服务程序等,同时详细论证了交流采样算法和合闸时机判断⽅案等相关内容。
最后,对所设计和制作的⾃动准同期装置进⾏了总结,指出所存在的不⾜和可以继续改进的地⽅。
关键词:⾃动准同期,交流采样,信号处理,A/D转换,显⽰。
1 概述1.1 控制单元⾃动准同期装置⼀般由三个控制单元构成。
1)频差控制单元:检测滑差频率,调节待并发电机转速,使发电机频率接近于待并系统频率。
2)电压差控制单元:检测待并发电机电压幅值与系统电压幅值之间的向量差,调节发电机电压G u 使它与系统电压S u 之间的电压差值⼩于规定值,促使并列条件的实现。
3)合闸信号控制单元:检查并列条件,当发电机频率和电压都满⾜并列条件时,控制单元就选择合适的时间发出合闸信号,使并列断路器的主触头接通时,相⾓差接近于零。
1.2 原理构成1)两侧电压的相⾓差可以表现为⼀定的脉冲宽度。
宽度随时间变化的脉冲序列表征两侧电压相位差随时间的变化。
可以采⽤直接测量脉宽的⽅式计算两侧电压的相⾓差。
采⽤基于单⽚机的测控系统能够⽅便地测量脉冲宽度,并进⾏处理。
2)同理,采⽤了单⽚机以后,可以分别测量两侧电压、频率,将两侧频率相减得到频率差。
同期装置的使用方法
同期装置的使用方法 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】同期装置的使用方法一.同期装置的作用是什么在电力系统运行过程中,枢纽变电站经常需要把系统的联络线或联络变压器与电力系统进行并列。
这种将小系统通过断路器合并成大系统的操作称为同期操作。
所谓同期即断路器两侧电压大小相等、频率相等、相位相同。
同期装置的作用是用来判断断路器两侧是否达到同期条件,从而决定断路器能否合闸的专用装置。
变电站对于需要经常并列或解列的断路器装设手动准同期装置,一般采用集中同期方式。
该方式在同一时刻,只允许有一台断路器进行同期合闸。
二.同期装置的配置我厂四个电站的同期装置屏是由深圳市国立智能电力科技有限公司据模糊控制理论研制开发的微机自动准同期。
主要由SID序列的智能复用型同期装置、SID—2X序列型多同期点自动选线器、SID—2SL序列型同步表、合闸继电器和电源开关、同期方式选择开关等组成。
该同期屏具备自动准同期、手动准同期等功能。
断路器同期以自动准同期为主,手动准同期为辅的工作方式。
SID—2FY同期的功能1.可设置16个任意定义并网性质的并列点;2.自动识别并网性质一差频或合环;3.高品质自动均频、均压控制;4.确保捕捉首次并网时机、高速无冲击并网;5.双侧、单侧自动无压合闸功能。
补偿两同期电压固有相位差;6.自动转角功能;7.中英文在线切换界面;8.可根据用户需要配置打印机;9.可通过配置我公司的SID-DVI同期扩展视频模块,具备同期过程的视频监视功能,传送距离大于200米;10.可根据用户需要配置完全独立的调试、检测、校验用测试模块,不需任何仪器即可在现场进行调试;11.支持GPS报文对时、秒脉冲和IRIG-B码对时;12.提供双RS485口和双网口通讯,支持Modbus和103通讯规约;13.完备的事件追忆功能;14.记录最近12次同期操作录波,完整记录同期启动及合闸前后的模拟量、开入、开出数据,可通过专用上位机软件对录波数据进行科学分析。
同期装置的原理及应用
同期装置的原理及应用1. 同期装置的定义同期装置是一种用于控制电机、发电机或其他电气设备的装置,通过合理调节电源的频率和相位,使电机或发电机的运行状态与其他设备保持同步。
它能够提供稳定的电源以供设备运行,并保证设备间的协调运行,广泛应用于工业生产和电力系统中。
2. 同期装置的原理同期装置的原理基于电力系统的三个核心要素:电源、负荷和线路。
其主要原理如下:2.1 频率同步同期装置通过监测电力系统中的电压频率,调节电源的输出频率使其与系统频率保持一致。
这可以通过使用负反馈控制环路来实现。
当电源频率偏离设定值时,同期装置会通过控制电源的输出频率来使其回到设定值,从而实现频率同步。
2.2 相位同步除了频率同步外,同期装置还需要保证电源的输出相位与电力系统中的相位一致。
相位同步是通过比较电源输出的电压与系统电压的相位差,并通过控制电源的调相电路来实现。
调相电路可以改变电流的相对相位,从而使电源的输出相位与系统相位保持一致。
3. 同期装置的应用同期装置广泛应用于许多领域,以下是几个主要的应用领域:3.1 发电系统在发电系统中,同期装置用于保持发电机与电网的同步运行。
它可以控制发电机的输出频率和相位,使其与电网保持一致。
这样可以保证电网的供电稳定性,并且方便发电机的并网运行。
3.2 电动机控制同期装置在电动机控制中起着重要作用。
它可以控制电动机的旋转速度和相位,使其与其他设备同步工作。
这对于需要精密协同控制的工业生产过程非常重要,可以提高生产效率和产品质量。
3.3 照明系统同期装置也可以用于照明系统,特别是对于需要高亮度和稳定性的场所。
通过同期装置的控制,可以实现多个灯具之间的亮度和颜色的均衡,提供舒适的照明环境。
3.4 电力调度在电力系统的调度中,同期装置被广泛应用于协调不同发电机组的运行。
它可以控制发电机组的输出频率和相位,使其与其他发电机组同步运行,从而保持整个电网的平衡。
这对于提高电网的稳定性和可靠性非常关键。
同期装置的原理
同期装置的原理同期装置是一种常见的工程装置,主要用于控制和调整电路中的电流、电压、频率等参数,以保证电气设备的正常运行。
同期装置的原理主要涉及两个方面,即同步发电和同步传输。
同步发电是指发电机在输出电能时与电网保持同步。
在电网供电不足或受损的情况下,同步发电使得发电机能够稳定地工作并为用户提供可靠的电能。
同步传输是指电力系统中的电能传输必须保证电压、频率等参数与电网保持同步。
同步传输通过同期装置调整电路中的参数,确保电能传输的稳定性和可靠性。
同期装置的工作原理可以简单概括为以下几个步骤:1. 监测电源:同期装置首先需要监测输入电源的电流、电压和频率等参数。
这可以通过传感器或测量设备来实现,确保输入电源的稳定性和符合要求的参数。
2. 与电网同步:通过比较监测到的输入电源参数和电网的参数,同期装置可以实时调整输出电路的频率和相位,以保持与电网的同步。
3. 调整电路参数:同期装置根据电网的需求,通过自动控制电路参数,如电阻、电容、电感等,调整电流、电压等参数,以满足电网对电能的要求。
4. 故障检测与保护:同期装置还应具备故障检测和保护功能,及时检测到电路故障并采取相应措施,以防止电力系统发生故障或事故。
总之,同期装置通过监测、调整电路参数和保护措施等方式,使得发电机和电网保持同步,确保电能传输的稳定性和可靠性。
同期装置在电力系统中扮演着重要的角色,为电力供应提供了必要的保障。
需要注意的是,在实际应用中,同期装置可能会有不同的工作原理和实现方式,具体取决于应用场景和设备要求。
不同的同期装置可能采用不同的控制算法、传感器和电路,以满足特定的需求。
因此,在选用和使用同期装置时,需要根据具体情况进行合理选择,并遵循相应的安装和操作规范。
以上就是同期装置的原理及其工作步骤,通过合理的控制和调整,同期装置能够确保电力系统的稳定运行,为各行业提供可靠的电力供应。
电力系统同期装置
I(·)ch=(U(·)G-U(·)S)/jX?d=ΔU/jX?d (1)
从上式可以得知
1) 如果待并侧与系统侧的频率差、
电力系统同期原理及同期装置的应用
作者:胡东旭 永安电厂
摘要:电力系统对同期并列操作有很高的要求, 如果操作不当或者误操作,将产生很大的冲击电流,轻则引起系统电压波动,重则导致系统震荡,损坏电力设备,危及电力系统的稳定运行。为此,本文将对同期原理和同期装置应用作一阐述。
2)半自动准同期。
该方式是由运行人员手动对电压和频率进行调节,当符合并列条件时,同期装置自动进行检查并发出合闸脉冲的一种同期方式。
3)自动准同期。
对电压,频率进行自动跟踪,并由同期装置自动进行分析计算,并且发出调节指令给控制设备,当满足合闸条件时自动发出合闸脉冲,自动完成同期并列操作。
永安电厂是一个运行了几十年的老厂,修建时自动化技术还比较落后,采用了手动准同期的并列方式。其手动准同期靠DT-13型电磁式同期继电器和组合式同期表实现。
DT-13型同期继电器具有两组电压线圈,待并侧与系统侧的采样电压分别各接一组线圈。线圈共用一个铁心,且铁心中的磁通与断路器两侧的电压差ΔU成正比。如果ΔU不符合并列条件,ΔU达到继电器的动作电压UOP时,继电器常闭触点断开,闭锁合闸回路。当ΔU达到返回电压URE时,继电器常闭触点闭合,接通合闸回路。当频率差越大时,相位差的变化越快,继电器常闭触点闭合的时间越短。只有频率差小到一定程度,相位差变化才会足够慢,继电器常闭触点闭合时间才能足够长,才能保证合闸成功。这种继电器能检测电压差、频率差和相位差,是简单有效的同期检查装置,在小型发电厂有广泛的应用。
SID-2CM自动准同期装置技术改造及试验应用
SID-2CM自动准同期装置技术改造及试验应用摘要】本文对同期原理与同期装置进行了介绍,对不同时期同期装置原理的改进以及近代微机装置的应用进行了详细的说明。
特别以某机组同期改造为例,介绍了具体的改造情况和步骤,在改造结束之后又通过假同期并列的方法来验证接线的正确性。
【关键词】同期;转角变;假同期试验中图分类号:G71文献标识码:A文章编号:ISSN1004-1621(2010)09-015-021 同期原理简介实现并列运行的操作称为并列操作或同期操作。
用以完成发电机与系统并列操作的装置称为同期装置。
同期并网的三要素是频率差合格、电压差合格、相角差合格。
非同期并网对发电机危害极大,在非同期并网时发电机将受到系统很大的冲击电流,冲击电流越大,对发电机危害越大,严重时可能造成发电机损毁。
其中频率存在偏差时,发电机将受到有功性质的冲击;电压存在偏差时,发电机将受到无功性质的冲击;相角存在偏差时,发电机将受到有功、无功两种冲击。
2不同时期同期装置的原理同期并网的关键是同期点的选择,同期点选择方法不同使得同期装置原理不同,同期装置原理都是为了消除主变压器Y/Δ接线对系统侧和发电机侧PT的影响。
2.1传统同期装置原理传统同期装置原理是将发电机PT的b相接地,系统PT的中性点接地,对于Y/Δ-11接线方式的变压器二次电压向量图如图1所示,其中an、bn、cn代表发电机侧PT二次电压,AN、BN、CN代表系统侧二次电压。
从图中可以看出对于并列运行的发电机机侧二次电压an超前系统侧二次电压AN 30度。
发电机侧电压取星型侧bc线电压,幅值为100V, 系统侧取角型侧CN相电压,幅值也为100V,且两者相位相同。
图1 传统Y/△-11接线方式并网二次电压向量图2.2 使用转角变实现同期比较使用转角变压器实现同期比较,对于Y/Δ-11接线方式的变压器,在发电机并列运行时发电机侧PT与系统侧PT同相之间相差30度,在同期装置中也增加一个Y/Δ-11接线方式的变压器,将发电机侧PT二次电压进行转角,使得发电机侧PT与系统侧PT二次电压同相之间相位和幅值相同,两侧电压均取自星型侧二次电压的BC相,从而实现同期比较。
同期装置的工作原理
同期装置的工作原理同期装置是一种在工业生产中广泛使用的装置,它通过一系列的工作步骤来完成特定的功能。
而同期装置的工作原理主要包括以下几个方面:传感器检测、数据处理、控制信号输出和执行器动作。
1. 传感器检测同期装置首先使用各种传感器来检测待控制的物理量或工艺参数,例如温度、压力、流量等。
传感器会将检测到的信号转换为电信号,并将其送入数据处理单元。
2. 数据处理数据处理单元接收传感器发送的信号,并进行处理和分析,以获取有关控制系统的信息。
这些信息通常是以数字形式表示的,并用于确定下一步的控制策略。
数据处理单元可以根据预设的算法,对数据进行加工和计算,以进一步优化控制过程。
3. 控制信号输出在数据处理的基础上,同期装置将生成控制信号。
控制信号通常由数字信号或模拟信号组成,用于指导执行器的操作。
控制信号可以根据所需的控制策略和目标进行调整和优化,以确保装置的工作达到预期的效果。
4. 执行器动作执行器是同期装置中的关键组件,它可以根据接收到的控制信号来实现特定的动作。
根据不同的应用场景和需求,执行器可以是电动执行器、液压执行器、气动执行器等。
执行器的动作将导致相应的物理运动或工艺过程变化,从而实现对待控制系统的控制。
综上所述,同期装置的工作原理主要包括传感器检测、数据处理、控制信号输出和执行器动作。
通过这一系列的工作步骤,同期装置能够实现对待控制系统的精确控制,从而提高工业生产的效率和质量。
同期装置在各个行业中都得到了广泛的应用,例如自动化生产线、机械加工、流程控制等。
随着科技的不断进步和应用的不断拓展,同期装置的工作原理也在不断完善和优化,以适应各种复杂的生产环境和控制需求。
同期装置ABB-SWITCHSYNC_F236原理及应用
同期装置SWITCHSYNC F236原理及应用甘运良 袁鹏(中国南方电网超高压输电公司广州局,广东省广州市510405)摘 要:介绍了同期装置SWITCHSYNC F236的结构及动作原理,针对应用于交流滤波器开关和换流变开关的不同情况,分别分析了合/分闸时刻的选择原理,并介绍了该装置独有的自适应特性及实际使用效果。
关键词:同期合闸;励磁涌流;自适应 中图分类号:TM7120 引言同期装置SWITCHSYNC F236是ABB 公司新近推出的产品,能够控制开关在最佳时刻进行合/分闸操作,以减少涌流,缩短开关合/分闸瞬间产生的暂态过程。
肇庆换流站在交流滤波器小组开关和换流变开关上使用了F236,下面对该装置的工作原理和实际应用效果进行介绍。
1 F236装置结构及接线同期装置SWITCHSYNC F236基本结构和接线见图1。
F236有1个参考电压输入,从电源测取单相电压作为判断最佳操作时刻的参考量;2个命令输入端子,用于接收来自控制系统的合/分闸命令;3个模拟量回检端子,用于检测合闸之后的电压/电流量,和装置设定进行误差比较后,优化下次的操作时间;6个命令输出端子,分别输出合/分闸命令到开关三相。
F236参考电压合闸命令分闸命令命令输出模拟量回检F236图1 F236装置示意图 Fig.1 device diagram of F2362 F236的原理和应用图2 F236控制原理图Fig.2 control diagram of F236同期装置SWITCHSYNC F236能广泛适用于电容器组、并联电抗器、变压器的合/分闸操作,下面以肇庆换流站为例,介绍F236的工程应用。
2.1在交流滤波器组上的应用合闸涌流过大将会对滤波器设备造成严重冲击,并容易造成电容器熔丝群爆等损坏。
肇庆换流站的交流滤波器小组开关使用了F236装置,控制开关在合适的时刻进行合闸,减少涌流和暂态电压。
图2中波形为开关电源测的参考电压。
第五章 同期装置说明
一.概述SID--2C 是深圳市智能设备开发有限公司在总结前七代产品运行经验的基础上,在硬件设计及软件设计上作了较大的改进。
除了保留原有产品的精确性及快速性的优点外,还增加了全汉字显示及与上位机进行通讯的功能。
这为电站分布式控制系统(DCS )增加了一个重要的智能终端。
不仅使运行人员在同期控制器的安装现场可以看到有关并网过程中的各种信息,还能在远方的集控站对并网过程了如指掌。
SID--2C 系列微机同期控制器有两类产品:SID-ZCT 适用于1--12 条线路并网用,SID--2CM 适用于1 一12 台、条发电机或线路并网复用。
各类产品均备有内置试验检测单元,毋需借助其它仪器设备即可进行控制器的例行试验、故障检测及外电路正确性校核等工作。
SID--2C 系列微机同期控制器的突出特点是能自动识别差频和同频同期性质,确保以最短的时间和良好的控制品质促成同期条件的实现,并不失时机的捕捉到第一次出现的并网机会。
本使用说明书可供8 个同期点的SID--2CM--8 和12 个同期点的SID--2CM--12 共用。
1 主要功能:1 ) SID--CM 有8--12 个通道可供1--12 台、条发电机或线路并网复用,或多台同期装置互为备用,具备自动识别并网对象类别及并网性质的功能。
2 )设置参数有:断路器合闸时间、允许压差、过电压保护值、允许频差、均频控制系数、均压控制系数、允许功角、并列点两侧TV二次电压实际额定值、系统侧TV 二次转角、同频调速脉宽、并列点两侧低压闭锁值、同频阈值、单侧无压合闸、无压空合闸、同步表功能。
3 )控制器以精确严密的数学模型,确保差频并网(发电机对系统或两解列系统间的线路并网)时捕捉第一次出现的零相差,进行无冲击并网。
4 )控制器在发电机并网过程中按模糊控制理论的算法,对机组频率及电压进行控制,确保最快最平稳地使频差及压差进入整定范围,实现更为快速的并网。
5 )控制器具备自动识别差频或同频并网功能。
换流站内同期装置功能简介与实际应用探讨
换流站内同期装置功能简介与实际应用探讨摘要:介绍换流站内几种常用同期装置的功能原理及具体应用情况,探讨同期装置运行中常见的问题及解决方法,确保换流站稳定可靠运行。
关键词:同期装置;检同期;功能调试1.前言随着电力系统规模的快速扩大,实现大电网互联是必然发展趋势。
各超高压换流站都是负责系统联络线、联络变压器的枢纽站,配置自动同期装置后,待操作的两个系统在电压、频率、相位角都满足条件的情况下才能实施解、并列操作,以防巨大的涌流对系统、变压器、发电机等造成严重冲击,确保系统的安全稳定运行。
以往“检同期”内容是将并网时两电源的相角差控制在规定值内(一般取值小于30°),当下同期定值包括无压定值、有压定值、频差定值、相角差定值、压差定值、断路器的合闸动作时间等,以上条件都满足后,运行人员只需要在远方发出遥控合闸命令,同期装置能根据频差和断路器合闸动作时间,自动算出合闸命令的发出时刻,以保证断路器一次触头合闸瞬间两侧的电压相差为零,从而对系统的冲击最小。
2.同期装置功能2.1换流站内同期装置1)ABB同步分/合闸F236装置:换流变开关,#2、#3自耦变高压侧开关;2)南瑞断路器选相分合闸装置PCS-9830:#1自耦变高压侧开关;3)SIEMENS同步分合闸装置PSD02:500kV ACF开关;4)500kV出线、220kV出线交流场开关同期合闸是通过6MD66测控装置实现的,均为A相同期。
这些开关两侧已有电气联接,再增加一个联络开关,两侧频率相同,相角差即为系统在这两点之间的功角,在系统联系比较紧密的500KV、220KV 交流场功角变化不大,因此选择电压过零点分合闸。
2.2 ABB同步分/合闸F236装置换流变、主变高压侧开关采用ABB F236同期合闸装置,选取A相电流过零点也即电压最大时刻分合闸,延时5ms分合B、C相;如图1所示,F236有1个参考电压输入,从电源测取单相电压作为判断最佳操作时刻的参考量;2个命令输入端子,用于接收来自控制系统的合/分闸命令;3个模拟量回检端子,用于检测合闸之后的电压/电流量,和装置设定进行误差比较后,优化下次的操作时间;6个命令输出端子,分别输出合/分闸命令到开关三相。
同期装置说明
1)自动同期自动同期功能定义:(1)同期屏操作盘(CZP)同期方式选择开关处在“自动”位置;(2)在远方通过遥控命令启动同期功能;(3)自动调节(调压和调速,依据是定值);(4)自动合闸(依据是定值);5)远方信号复归。
自动同期功能适合于配有自动化系统的变电所。
通过遥控命令,直接启动同期功能,进行发电机的并网或线路的合闸。
对于经常用到自动同期功能而很少用到半自动同期功能和手动同期功能的地方,建议只配置自动同期功能,这样就可避免使用半自动同期功能和手动同期功能而遇到的问题(见数字电压频率表、同期表、同期继电器中的应用注意事项)。
2)半自动同期半自动同期功能定义:(1)同期屏操作盘(CZP)同期方式选择开关处在“半自动”位置;2)在本地手动选择同期点;(3)手动启动同期功能(手动按下“手选确认”按钮);(4)自动调节(调压和调速,依据是定值);(5)自动合闸(依据是定值);(6)远方命令或就地手动信号复归;(7)抬起“手选确认”按钮。
半自动同期功能适合用于就地启动同期操作和对同期装置进行校验。
3)手动同期手动同期功能定义:(1)同期屏操作盘(CZP)同期方式选择开关处在“手动”位置;(2)在本地手动选择同期点;(3)按下“手选确认”按钮(启动手动同期);(4)手动调节(调压和调速,依据是同期屏上的一对电压频率表);(5)手动合闸(依据是同期屏上的一只同期表);(6)就地手动信号复归;(7)抬起“手选确认”按钮。
手动同期功能适合用于需要就地手动操作地方。
注意,此种操作需要丰富的经验,因为需要根据电压频率表,判断两侧的压差和频率差,进行电压和频率调节,同时需要根据同期表指针的转速和位置判断最佳的合闸时机(考虑开关的合闸时间和两侧电压的相角差)RCS-9659 的面板上也有一个复归按钮,用这个按钮也可以复归中央信号和合闸信号灯。
这两个按钮的功能基本相同,但有一点差别:屏上的信号复归按钮可以复归因手动合闸而点亮的合闸信号灯,复归按钮则不能。
同期装置(原理及应用)
同期装置同期装置的说明:电力系统运行过程中常需要把系统的联络线或联络变压器与电力系统进行并列,这种将小系统通过断路器等开关设备并入大系统的操作称为同期操作。
所谓同期即开关设备两侧电压大小相等、频率相等、相位相同,同期装置的作用是用来判断断路器两侧是否达到同期条件,从而决定能否执行合闸并网的专用装置。
同期装置的分类:同期装置分为自同期装置和准同期装置。
自同期并列是指将发电机升至额定转速后,在未加励磁的情况下合闸,将发电机并入系统,随即供给励磁电流,由系统将发电机拉入同步。
自同期并列有很多优点:(1)合闸迅速,自同期一般只需要几分钟就能完成,在系统急需增加功率的事故情况下,对系统稳定具有特别重要的意义;(2)操作简便,易于实现操作自动化;(3)因为在发电机未加励磁电流时合闸并网,不存在准同期条件的限制,不存在准同期法可能出现的问题,自同期并列因为电机不加励磁,所以电机电枢出口没有电压,(严格说来,有残磁感应的残压,但数值很小,一般低压小型电机残压在(2~4)%U N之内)这就消除在未同期情况下错误合闸而产生损坏发电机的危险性;(4)便于小水电站的自动化:随着自动化技术的推广,小型电站的自动化要求也日趋迫切。
小水电自动化的关键环节之一是并列自动化。
当前,准同期自动并车装置虽然日见完善,但经济性和技术要求仍未能适应当前农村小水电的技术水平和经济条件的要求,而自同期并列却易于满足。
这有利于小水电自动化程度的提高准同期装置:准同期并列是指待并发电机升至额定转速额定电压后并且满足:1发电机电压幅值与电网电压幅值相等,2发电机频率与电网频率相等,3断路器合闸瞬间发电机电压与电网电压相角差为0.时操作断路器合闸使发动机并入电网。
一、自动准同期装置1、组成:(1)频差控制单元,它的任务是检测发电机电压与电网电压间的滑差角频率且调节发电机转速,使发动机电压频率接近系统频率。
