【CN109868392A】一种铁基非晶合金增强的铝基复合材料及其制备方法【专利】
【CN109763042A】一种非晶合金增强的复合材料及其制备方法【专利】

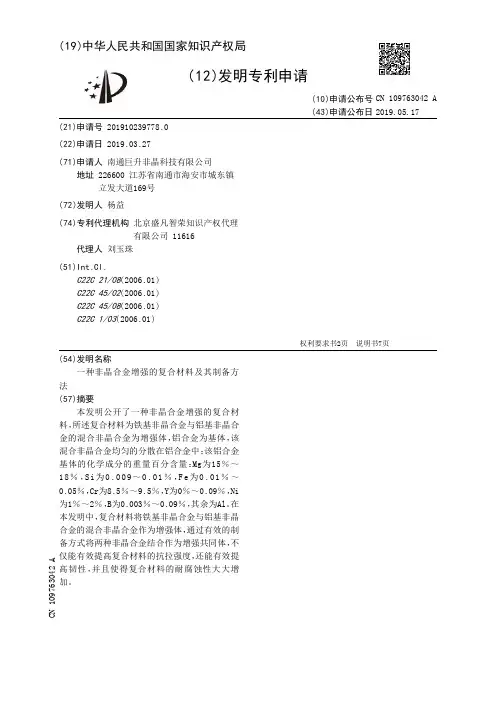

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910239778.0(22)申请日 2019.03.27(71)申请人 南通巨升非晶科技有限公司地址 226600 江苏省南通市海安市城东镇立发大道169号(72)发明人 杨益 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 刘玉珠(51)Int.Cl.C22C 21/08(2006.01)C22C 45/02(2006.01)C22C 45/08(2006.01)C22C 1/03(2006.01)(54)发明名称一种非晶合金增强的复合材料及其制备方法(57)摘要本发明公开了一种非晶合金增强的复合材料，所述复合材料为铁基非晶合金与铝基非晶合金的混合非晶合金为增强体，铝合金为基体，该混合非晶合金均匀的分散在铝合金中；该铝合金基体的化学成分的重量百分含量：Mg为15％～18％，Si为0.009～0.01％，Fe为0.01％～0.05％，Cr为8.5％～9.5％，Y为0％～0.09％，Ni 为1％～2％，B为0.003％～0.09％，其余为Al。
在本发明中，复合材料将铁基非晶合金与铝基非晶合金的混合非晶合金作为增强体，通过有效的制备方式将两种非晶合金结合作为增强共同体，不仅能有效提高复合材料的抗拉强度，还能有效提高韧性，并且使得复合材料的耐腐蚀性大大增加。
权利要求书2页 说明书7页CN 109763042 A 2019.05.17C N 109763042A权 利 要 求 书1/2页CN 109763042 A1.一种非晶合金增强的复合材料，其特征在于，所述复合材料为铁基非晶合金与铝基非晶合金的混合非晶合金为增强体，铝合金为基体，该混合非晶合金均匀的分散在铝合金中；该铝合金基体的化学成分的重量百分含量：Mg为15％～18％，Si为0.009～0.01％，Fe为0.01％～0.05％，Cr为8.5％～9.5％，Y为0％～0.09％，Ni为1％～2％，B为0.003％～0.09％，其余为Al。

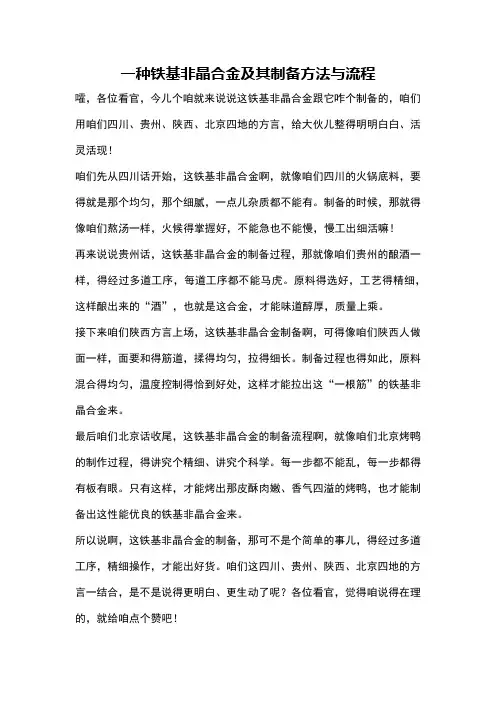

一种铁基非晶合金及其制备方法与流程
一种铁基非晶合金及其制备方法与流程
嚯，各位看官，今儿个咱就来说说这铁基非晶合金跟它咋个制备的，咱们用咱们四川、贵州、陕西、北京四地的方言，给大伙儿整得明明白白、活灵活现！
咱们先从四川话开始，这铁基非晶合金啊，就像咱们四川的火锅底料，要得就是那个均匀，那个细腻，一点儿杂质都不能有。
制备的时候，那就得像咱们熬汤一样，火候得掌握好，不能急也不能慢，慢工出细活嘛！
再来说说贵州话，这铁基非晶合金的制备过程，那就像咱们贵州的酿酒一样，得经过多道工序，每道工序都不能马虎。
原料得选好，工艺得精细，这样酿出来的“酒”，也就是这合金，才能味道醇厚，质量上乘。
接下来咱们陕西方言上场，这铁基非晶合金制备啊，可得像咱们陕西人做面一样，面要和得筋道，揉得均匀，拉得细长。
制备过程也得如此，原料混合得均匀，温度控制得恰到好处，这样才能拉出这“一根筋”的铁基非晶合金来。
最后咱们北京话收尾，这铁基非晶合金的制备流程啊，就像咱们北京烤鸭的制作过程，得讲究个精细、讲究个科学。
每一步都不能乱，每一步都得有板有眼。
只有这样，才能烤出那皮酥肉嫩、香气四溢的烤鸭，也才能制备出这性能优良的铁基非晶合金来。
所以说啊，这铁基非晶合金的制备，那可不是个简单的事儿，得经过多道工序，精细操作，才能出好货。
咱们这四川、贵州、陕西、北京四地的方言一结合，是不是说得更明白、更生动了呢？各位看官，觉得咱说得在理的，就给咱点个赞吧！。
一种增强铝基复合材料及其制备方法[发明专利]
![一种增强铝基复合材料及其制备方法[发明专利]](https://img.taocdn.com/s3/m/46aa76110242a8956aece475.png)
专利名称：一种增强铝基复合材料及其制备方法专利类型：发明专利
发明人：蔡志勇,王日初,刘宇轩
申请号：CN201910096909.4
申请日：20190131
公开号：CN109692964A
公开日：
20190430
专利内容由知识产权出版社提供
摘要：本发明提供一种增强铝基复合材料及其制备方法，该制备方法包括以下步骤：S1：将增强相反应物与铝基合金的原料一起进行熔炼，形成增强铝基复合材料熔体；S2：对增强铝基复合材料熔体施加雾化压力使其气雾化冷却形成粉末。
通过对增强铝基复合材料熔体进行气雾化冷却，熔体在气雾化作用下形成粉末；在高冷却速率下增强相纳米颗粒还来不及发生团聚就已经被分散固定在粉末中，而且高冷却速率能够有效抑制凝固过程中固/液界面前沿对异质颗粒(即增强相颗粒)的推移作用，从而促进原位自生的增强相在铝基复合材料晶体内均匀分布，很好地克服了增强相颗粒偏聚于晶界的问题。
申请人：中南大学
地址：410002 湖南省长沙市岳麓区麓山南路932号
国籍：CN
代理机构：广州骏思知识产权代理有限公司
代理人：程毅
更多信息请下载全文后查看。
一种铁基非晶合金及其制备方法[发明专利]
![一种铁基非晶合金及其制备方法[发明专利]](https://img.taocdn.com/s3/m/0960d5caed630b1c58eeb576.png)
专利名称：一种铁基非晶合金及其制备方法专利类型：发明专利
发明人：赵兴涛,陈海林,张法亮,宫清
申请号：CN200810085568.2
申请日：20080319
公开号：CN101538693A
公开日：
20090923
专利内容由知识产权出版社提供
摘要：提供了一种铁基非晶合金，该铁基非晶合金的组成如下面的通式所示：
(FeCo)ETMCBRE；其中，a、b、c、d和e均为原子百分数，40≤a≤60，0＜ b≤30，0＜c≤20，0＜ d≤10，0＜e≤10，且a+b+c+d+e＝100；x为原子分数，0.5≤ x＜1；ETM为IVB族元素、VB族元素和VIB族元素中的一种或几种元素；RE为稀土元素中的一种或几种元素。
本发明还提供了所述铁基非晶合金的制备方法。
与现有的铁基非晶合金相比，本发明提供的铁基非晶合金的形成能力很高，并且该非晶合金的其它性能如熔点、玻璃化温度、硬度和压缩断裂强度仍然很高。
申请人：比亚迪股份有限公司
地址：518119 广东省深圳龙岗区坪山镇横坪公路3001号
国籍：CN
代理机构：北京润平知识产权代理有限公司
更多信息请下载全文后查看。
一种铝基增强材料及其制备方法[发明专利]
![一种铝基增强材料及其制备方法[发明专利]](https://img.taocdn.com/s3/m/e0a04aca192e45361166f575.png)
专利名称：一种铝基增强材料及其制备方法专利类型：发明专利
发明人：张斌,罗伶平
申请号：CN201811362022.7
申请日：20181115
公开号：CN109161825A
公开日：
20190108
专利内容由知识产权出版社提供
摘要：本发明公开了一种铝基增强材料，其特征在于，包括重量比为0.1～1：1：4～20的石墨烯、碳化硅晶须和雾化铝粉。
采用一维的碳化硅晶须与片状的石墨烯协同增强6061铝材，搭建三维增强网络，进一步加入碳纳米管，小尺寸的碳纳米管可以填充在碳化硅晶须与石墨烯的三维网络中，提高增强效果。
还提供其制备方法。
本发明的铝基增强材料可以直接成型为铝材，也可以用于铝合金增强，具有广泛的应用价值。
申请人：长沙瑞联材料科技有限公司
地址：410000 湖南省长沙市长沙高新开发区雷锋镇真人桥村向家冲组
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：伍传松
更多信息请下载全文后查看。
【CN109898082A】一种铁基非晶纳米晶激光熔覆复合涂层及制备和测试方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910298201.7(22)申请日 2019.04.15(71)申请人 东南大学地址 211102 江苏省南京市江宁区东南大学路2号(72)发明人 沈宝龙 白旭东 王倩倩 (74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 柏尚春(51)Int.Cl.C23C 24/10(2006.01)C22C 30/00(2006.01)G01N 3/08(2006.01)(54)发明名称一种铁基非晶纳米晶激光熔覆复合涂层及制备和测试方法(57)摘要本发明提供了一种铁基非晶纳米晶激光熔覆复合涂层及制备和测试方法，该熔覆复合涂层满足分子式：Fe a Co b Ni c B d Si y Nb e ，其中a、b、c、d、y、e分别代表对应合金元素原子百分比：32≤a≤44，10≤b≤15，10≤c≤15，18≤d≤20，4≤y≤23，4≤e≤5，且a+b+c+d+y+e＝100；其制备步骤如下：称取原料混合得合金粉末、基板预处理、将合金粉末平铺于基板表面、激光束垂直对合金粉末进行激光熔覆。
该复合涂层兼具一定非晶含量、高显微硬度、优异的耐磨性和突出的断裂强度，制备工艺简单，原材料不含稀土或挥发性元素，应用前景广阔。
权利要求书2页 说明书9页 附图2页CN 109898082 A 2019.06.18C N 109898082A权 利 要 求 书1/2页CN 109898082 A1.一种铁基非晶纳米晶激光熔覆复合涂层，其特征在于：该熔覆复合涂层的组成满足分子式：Fe a Co b Ni c B d Si y Nb e，其中a、b、c、d、y、e分别代表对应合金元素原子百分比，32≤a≤44，10≤b≤15，10≤c≤15，18≤d≤20，4≤y≤23，4≤e≤5，且a+b+c+d+y+e＝100。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910193344.1
(22)申请日 2019.03.14
(71)申请人 昆明理工大学
地址 650093 云南省昆明市五华区学府路
253号
(72)发明人 王修昌 谭军 武宽 李敏 张帆
邓攀
(51)Int.Cl.
C22C 21/00(2006.01)
C22C 1/04(2006.01)
C22C 45/02(2006.01)
B22F 9/04(2006.01)
B22F 3/14(2006.01)
(54)发明名称
一种铁基非晶合金增强的铝基复合材料及
其制备方法
(57)摘要
本发明涉及一种铁基非晶合金增强的铝基
复合材料及其制备方法，属于复合材料制备技术
领域。
以铝合金为基体，以铁基非晶合金为增强
体，铁基非晶合金均匀的分散在铝合金中；铁基
非晶合金增强的铝基复合材料中铁基非晶合金
体积分数为5%～30%，铝合金的体积分数为70%～
95%；铁基非晶合金为Fe52Cr26Mo18B2C2铁基非
晶合金。
本铝基复合材料以铝合金为基体，铁基
非晶合金为增强体，增强体分散均匀，与基体界
面结合强度高，界面状态好，复合材料的致密度
和硬度高。
权利要求书1页 说明书3页 附图2页CN 109868392 A 2019.06.11
C N 109868392
A
权 利 要 求 书1/1页CN 109868392 A
1.一种铁基非晶合金增强的铝基复合材料，其特征在于：以铝合金为基体，以铁基非晶合金为增强体，铁基非晶合金均匀的分散在铝合金中；铁基非晶合金增强的铝基复合材料中铁基非晶合金体积分数为5%～30%，铝合金的体积分数为70%～95%；铁基非晶合金为Fe52Cr26Mo18B2C2铁基非晶合金。
2.根据权利要求1所述的铁基非晶合金增强的铝基复合材料，其特征在于：所述铝合金为以Mg2Si相为强化相的铝合金。
3.根据权利要求1所述的铁基非晶合金增强的铝基复合材料，其特征在于：所述铝合金能采用纯铝替换。
4.一种根据权利要求1至3任意一项所述的铁基非晶合金增强的铝基复合材料，其特征在于包括以下步骤：
步骤1、将Fe粉、Cr粉、Mo粉、B粉和C粉按照原子比为52：26：18：2：2混合，在惰性气体和保护剂的保护下进行机械合金化，其中球料比为30:1～15:1，球磨时的转速≥300rpm，球磨100～200h，得到Fe52Cr26Mo18B2C2铁基非晶合金；
步骤2、将步骤1得到的Fe52Cr26Mo18B2C2铁基非晶合金和铝合金进行球磨，其中球料比为30:1～15:1，球磨时的转速≥200rpm，球磨4～16h，得到混合物料；
步骤3、将步骤2得到的混合物料在压力为40～50Mpa条件下，升温到723K～823K下保温10～30min，得铁基非晶合金增强的铝基复合材料。
2。
