第5章工频过电压计算

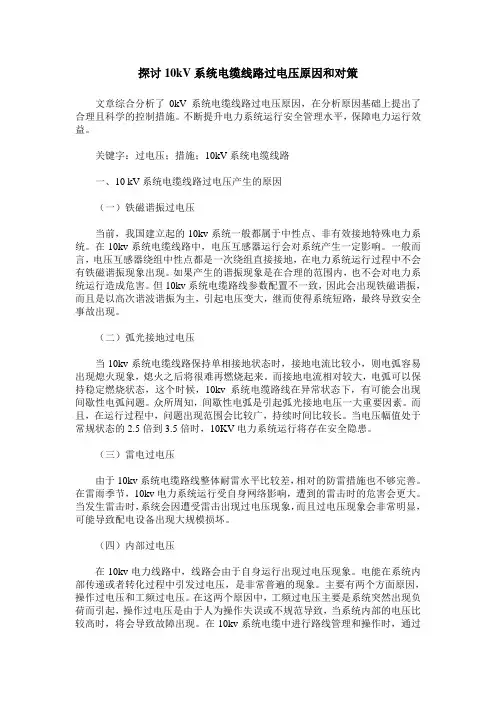

探讨10kV系统电缆线路过电压原因和对策
探讨10kV系统电缆线路过电压原因和对策文章综合分析了0kV系统电缆线路过电压原因，在分析原因基础上提出了合理且科学的控制措施。
不断提升电力系统运行安全管理水平，保障电力运行效益。
关键字：过电压；措施；10kV系统电缆线路一、10 kV系统电缆线路过电压产生的原因（一）铁磁谐振过电压当前，我国建立起的10kv系统一般都属于中性点、非有效接地特殊电力系统。
在10kv系统电缆线路中，电压互感器运行会对系统产生一定影响。
一般而言，电压互感器绕组中性点都是一次绕组直接接地，在电力系统运行过程中不会有铁磁谐振现象出现。
如果产生的谐振现象是在合理的范围内，也不会对电力系统运行造成危害。
但10kv系统电缆路线参数配置不一致，因此会出现铁磁谐振，而且是以高次谐波谐振为主，引起电压变大，继而使得系统短路，最终导致安全事故出现。
（二）弧光接地过电压当10kv系统电缆线路保持单相接地状态时，接地电流比较小，则电弧容易出现熄火现象，熄火之后将很难再燃烧起来。
而接地电流相对较大，电弧可以保持稳定燃烧状态，这个时候，10kv系统电缆路线在异常状态下，有可能会出现间歇性电弧问题。
众所周知，间歇性电弧是引起弧光接地电压一大重要因素。
而且，在运行过程中，问题出现范围会比较广，持续时间比较长。
当电压幅值处于常规状态的2.5倍到3.5倍时，10KV电力系统运行将存在安全隐患。
（三）雷电过电压由于10kv系统电缆路线整体耐雷水平比较差，相对的防雷措施也不够完善。
在雷雨季节，10kv电力系统运行受自身网络影响，遭到的雷击时的危害会更大。
当发生雷击时，系统会因遭受雷击出现过电压现象，而且过电压现象会非常明显，可能导致配电设备出现大规模损坏。
（四）内部过电压在10kv电力线路中，线路会由于自身运行出现过电压现象。
电能在系统内部传递或者转化过程中引发过电压，是非常普遍的现象。
主要有两个方面原因，操作过电压和工频过电压。
在这两个原因中，工频过电压主要是系统突然出现负荷而引起，操作过电压是由于人为操作失误或不规范导致，当系统内部的电压比较高时，将会导致故障出现。
《过电压保护》PPT课件
精选课件ppt
8
3．操作过电压
操作过电压是指电力系统中由于操作或事 故，使设备运行状态发生改变,引起振荡， 从而产生过电压。
例: 切、合高压空载长线路 （空载变压器、 电容器、高压电动机）
精选课件ppt
20
1.掌握继电保护基本要求。
2.掌握变压器（线路、高压电动机、电力电 容器）保护的配置及作用、保护原理。
3.掌握自动重合闸的作用、装置及要求。
4.掌握备用电源自动投入装置的作用、及基 本要求。
5.掌握变电站的操作电源（直流、交流）。
精选课件ppt
21
第一节 继电保护任务及基本要求
雷电过电压
内部过电压
工频过电压和谐振过电压 称为暂时过电压
精选课件ppt
4
三.雷电过电压
1． 形成： 雷电是带电荷的云所引起的放电现象。（一般情 况负电荷的雷云较多）
2. 雷云对地放电大多数要重复2-3次 第一次主放电电流最大，时间很短，只有 50-100μS 余 辉放电电流很小，时间较长。
3. 直接雷击过电压
精选课件ppt
9
开关设备的灭弧能力特别强 引发截流过电 压。开断空载变压器和开断高压电动机都 有可能出现强制灭弧（截流）过电压。
在中性点不接地系统中发生单相不稳定电 弧接地时，可能产生过电压，一般把这种 过电压称为电弧接地过电压。
精选课件ppt
10
第二节 直接雷击过电压保护
为防止直接雷击电力设备，一般采用避雷 针或避雷线。 一.单支避雷针的保护范围 例：某避雷针高20m，则该避雷针在8m的高 度的保护半径为（ ）
第5章 电力系统内部过电压及其限制措施
三、空载线路合闸过电压及其限制措施
1、计划合闸： 、计划合闸： （图6）及式（5-12）的解 ）及式（ ）
uc= E (1-cosω0t) ω
uc——线路绝缘上的电压， 是一个以电源电压 线路绝缘上的电压， 线路绝缘上的电压 E为轴线，以ω0为角频率的高频正弦等幅振荡 为轴线， 为轴线 的随机量。其最大值为2 的随机量。其最大值为 Em。
5.2
电力系统的操作过电压
一、操作过电压的产生及类型
产生: 产生 系统中因断路器的操作中各种故障产生的过度过程而 引起的过电压。 引起的过电压。 特点：时间短， 特点：时间短，过电压倍数高 其过电压倍数K的大小和持续时间与电网的结构、 其过电压倍数 的大小和持续时间与电网的结构、断路器的 的大小和持续时间与电网的结构 性能、系统的接线方式及运行操作方式有关， 一般为 一般为3～ 。 性能、系统的接线方式及运行操作方式有关，K一般为 ～4。 类型: 类型 空载线路合闸过电压、切除空载线路过电压、 空载线路合闸过电压、切除空载线路过电压、 切除空载变压器过电压、 切除空载变压器过电压、 中性点不接地系统中弧光接地过电压。 中性点不接地系统中弧光接地过电压。
cosα f ↑ —ω ↑ —α=ω/v ↑ —αl ↑ —cosαl ↓ — α /cosα K21=1/cosαl↑ (5-3) 运行经验表明： 运行经验表明： 220KV及以下电网一般不需要采取特殊限制措 及以下电网一般不需要采取特殊限制措 施； 220KV及以上电网需要考虑，伴随着雷闪过电 及以上电网需要考虑， 及以上电网需要考虑 压和操作过电压采取限制措施。 压和操作过电压采取限制措施。
二、特点
1、 过电压倍数不大 ， 对正常绝缘的电气设备一般没有 、 过电压倍数不大， 威胁。 威胁。 2、 在超高压输电中成为确定系统绝缘水平的重要因素 。 、 在超高压输电中成为确定系统绝缘水平的重要因素。 伴随着工频电压的升高直接影响操作过电压的幅值。 伴随着工频电压的升高直接影响操作过电压的幅值 。 工频电压升高是决定保护电器工作条件的重要因素 （如单相接地非故障相电压升高使避雷器的灭弧电压 升高）。 升高） 工频电压升高持续时间长，将严峻考验设备的绝缘。 工频电压升高持续时间长，将严峻考验设备的绝缘。 如油纸绝缘内部游离、绝缘子闪络或沿面放电、 如油纸绝缘内部游离、绝缘子闪络或沿面放电、铁芯 过热、 过热、电晕等
第5章--工频过电压计算
第5章--工频过电压计算————————————————————————————————作者：————————————————————————————————日期：第5章工频过电压计算目录5.1 空载长线路的电容效应 (6)5.1.1 空载长线路的沿线电压分布 (6)5.1.2 并联电抗器的补偿作用 (8)5.2线路甩负荷引起的工频过电压 (11)5.3单相接地故障引起的工频过电压 (13)5.4自动电压调节器和调速器的影响 (16)5.5限制工频过电压的其他可能措施 (17)5.6工频过电压的EMTP仿真 (18)第5章工频过电压计算工频过电压是电力系统中的一种电磁暂态现象，属于电力系统内部过电压,是暂时过电压的一种。
电力系统内部过电压是指由于电力系统故障或开关操作而引起电网中电磁能量的转化，从而造成瞬时或持续时间较长的高于电网额定允许电压并对电气装置可能造成威胁的电压升高。
内部过电压分为暂时过电压和操作过电压两大类。
在暂态过渡过程结束以后出现持续时间大于0.1s(5个工频周波)至数秒甚至数小时的持续性过电压称为暂时过电压。
由于现代超、特高压电力系统的保护日趋完善，在超、特高压电网出现的暂时过电压持续时间很少超过数秒以上。
暂时过电压又分为工频过电压和谐振过电压。
电力系统在正常或故障运行时可能出现幅值超过最大工作相电压，频率为工频或者接近工频的电压升高,称为工频过电压。
工频过电压产生的原因包括空载长线路的电容效应、不对称接地故障引起的正常相电压升高、负荷突变等，工频过电压的大小与系统结构、容量、参数及运行方式有关。
一般而言，工频过电压的幅值不高，但持续时间较长，对220kV电压等级以下、线路不太长的系统的正常绝缘的电气设备是没有危险的。
但工频过电压在超（特）高压、远距离传输系统绝缘水平的确定却起着决定性的作用，因为：①工频过电压的大小直接影响操作过电压的幅值；②工频过电压是决定避雷器额定电压的重要依据，进而影响系统的过电压保护水平；③工频过电压可能危及设备及系统的安全运行。
电力电子技术 第5章 交流-交流(AC-AC)变换
图5-20 余弦交点控制法波形原理
☞结论：由ui换相到ui+1的条件应为：
uR=(ui+ui+1)/2
(5-11)
37
5.4.2 直接变频电路
图5-21 正弦型交-交变频电路输出电压、电流波形 38
5.4.2 直接变频电路
■输入、输出特性
26
5-3-3 交流斩波调压的控制
■互补控制方式
◆ up和un分别为交流电压正、负半周 对应的同步信号。
up有效时，V1、V3交替施加控制信号， un有效时，V2、V4交替施加控制信号。
◆由于实际的开关器件存在有导通、 关断延时，很可能会造成斩波开关 和续流开关直通而短路。为防止短 路，可增设死区时间，这样又会造 成两者均不导通，使负载电流断续 产生过电压现象。因此，为了防止 过电压还需采取其他措施，如使用 缓冲电路等。这是互补控制方式的 不足之处。
n
)
(5-9)
ton
TC
k
2
TC
n
n
TC
ton
23
5.3.1 斩控式交流调压的基本原理
■斩控式交流调压电路的谐波分析
式(5-9)代入 式(5-7)可得
uo
2u sin t 1 n1
2u sinn
n
sin nk t n sin nk t n
(5-10)
Uo 含有基波及高次谐波， 谐波频率在开关频率 ω 及其整数倍两侧处分布， 开关频率越高，谐波与基波距离越近，越容易滤波。
t3 ~ t4 ： uo和io均为负， 反组整流， 输出功率为正
t4 ~ t5 ： uo反向， io仍为负 反组逆变， 输出功率为负
5电力网络的功率和电压分布计算
% S′ 1 & I′
1
& & % I z ,dV,∆S Z
R jX
% S′ 2 & I′ 2
% S2 & & V2 I2
jB/2
jB/2
% & I y1 , ∆S y1
% & I y2 ,∆S y2
S′ ′ (P2 )2 + (Q′ )2 2 2 ∆PZ = R = R 2 V2 V2 S′ ′ (P2 )2 + (Q′ )2 2 2 ∆Q Z = X = X 2 V2 V2
2 1
2 与负载功率无关； 感性， 感性，空载损耗∝ V ，与负载功率无关；近似恒定
当 V=VN： ∆Sy T =
∆P0 I% + j 0 SNT 1000SNT 100
空载试验损耗
第五章 电力网络的功率和电压分布计算
5.1 网络元件的电压降落和功率损耗 5.1.3 变压器 的 电压降落 与 功率损耗
2
2
S′ (P1′)2 + (Q′ )2 1 1 ∆PZ = R = R 2 V1 V1 S′ (P1′ )2 + (Q′ )2 1 1 ∆Q Z = X = X 2 V1 V1 % & ˆ & ∆S = 3(I′ Z)I′ = 3ZI′2
Z 1 1 1
第五章 电力网络的功率和电压分布计算
5.1 网络元件的电压降落和功率损耗 5.1.2 线路的功率损耗 (5) 线路首、末端的功率与电压平衡关系 线路首、
A) 已知
% V2 、 2 = P2 + jQ 2 S
% ∆S y2 ≈ j∆Q B2 = -jV22 Bl / 2 2 % % % S′ = S 2 + j∆Q B 2 = S 2 - jV2 B l / 2 2 2 % ∆S Z = ( S′ / V2 ) (R + jX) 2 % % % S′ = S′ + ∆S Z 1 2 % ∆S y1 ≈ j∆Q B1 = -jV12 Bl / 2 S = S′ + j∆Q = S′ - jV 2 B / 2 % % % l 1 B1 1 1 1
电工进网作业许可高压理论(2012版)完整题库-(第6章)电力系统过电压
【单选题】 1.一般地，电力系统的运行电压在正常情况下不会超过（）。
A．额定线电压B．允许最高工作电压C．绝缘水平D．额定相电压标准答案：B【单选题】 2.电力系统过电压分成（）两大类。
A．外部过电压和内部过电压B．外部过电压和大气过电压C．操作过电压和短路过电压D．工频过电压和大气过电压标准答案：C【单选题】 3.外部原因造成的过电压称为（）。
A．外部过电压B．内部过电压C．操作过电压D．工频过电压标准答案：A【单选题】 4.在电力系统内部能量的传递或转化过程中引起的过电压称为（）。
A．大气过电压B．内部过电压C．感应过电压D．雷云过电压标准答案：B【单选题】 5.外部过电压，与气象条件有关，又称为（）。
A．气象过电压B．大气过电压C．污秽过电压D．条件过电压标准答案：B【单选题】 6.以下过电压中（）属于内部过电压。
A．大气过电压B．感应雷过电压C．操作过电压D．雷电过电压标准答案：C【单选题】 7.外部过电压通常指（）过电压。
A．操作B．感应C．雷电D．直接标准答案：C【单选题】 8.内部过电压是在电力系统内部（）的传递或转化过程中引起的过电压。
A．电压B．频率D．能量标准答案：D【单选题】 9.云中的水滴受强烈气流的摩擦产生电荷，而且小水滴带（）。
A．正电B．负电C．静电D．感应电标准答案：B【单选题】 10.由于（），带电的云层在大地表面会感应出与云块异号的电荷。
A．静电感应B．电磁感应C．空间效应D．以上都不对标准答案：A【单选题】 11.在两块异号电荷的雷云之间，当（）达到一定值时，便发生云层之间放电。
A．电流C．距离D．电场强度标准答案：B【单选题】 12.雷电直接击中建筑物或其他物体，造成建筑物、电气设备及其他被击中的物体损坏，雷电的这种破坏形式称为（）。
A．直击雷B．感应雷C．雷电波侵入D．雷电的折射与反射标准答案：B【单选题】 13.雷电直接击中建筑物或其他物体，对其放电，强大的雷电流通过这些物体入地，产生破坏性很大的（）。
第五章习题与解答_高电压技术
第五章绝缘得高压试验一、选择题1)用铜球间隙测量高电压,需满足那些条件才能保证国家标准规定得测量不确定度？A 铜球距离与铜球直径之比不大于0、5B 结构与使用条件必须符合IEC得规定C 需进行气压与温度得校正D 应去除灰尘与纤维得影响2)交流峰值电压表得类型有:A电容电流整流测量电压峰值B整流得充电电压测量电压峰值C 有源数字式峰值电压表D 无源数字式峰值电压表3)关于以下对测量不确定度得要求,说法正确得就是:A 对交流电压得测量,有效值得总不确定度应在±3％范围内B 对直流电压得测量,一般要求测量系统测量试验电压算术平均值得测量总不确定度应不超过±4％C 测量直流电压得纹波幅值时,要求其总不确定度不超过±8％得纹波幅值D 测量直流电压得纹波幅值时,要求其总不确定度不超过±2％得直流电压平均值。
4)构成冲击电压发生器基本回路得元件有冲击电容C1,负荷电容C2,波头电阻R1与波尾电阻R2,为了获得一很快由零上升到峰值然后较慢下降得冲击电压,应使______。
A.C1＞＞C2、R1＞＞R2B.C1＞＞C2、R1＜＜R2C.C1＜＜C2、R1＞＞R2D.C1＜＜C2、R1＜＜R25)用球隙测量交直流电压时,关于串接保护电阻得说法,下面哪些就是对得？A 球隙必须串有很大阻值得保护电阻B 串接电阻越大越好C 一般规定串联得电阻不超过500ΩD 冲击放电时间很短,不需要保护球面。
6)电容分压器得低压臂得合理结构就是______。
A低压臂电容得内电感必须很小B 应该用同轴插头,插入低压臂得屏蔽箱C 电缆输入端应尽可能靠近电容C2得两极。
D abc环路线应该比较长7)标准规定得认可得冲击电压测量系统得要求就是:A 测量冲击全波峰值得总不确定度为±5％范围内B 当截断时间时,测量冲击截波得总不确定度在±5％范围内C当截断时间时,测量冲击电压截波得总不确定度在±4％范围内D测量冲击波形时间参数得总不确定度在±15％范围内8)光电测量系统有哪几种调制方式:A 幅度－光强度调制(AM－IM)B 调频－光强度调制(FM－IM)C 数字脉冲调制D 利用光电效应二、填空题9)交流高电压试验设备主要就是指______。
电力设备过电压保护设计技术规程SDJ
第一章总则第二章一般规定第三章过电压保护装置第四章架空电力线路的过电压保护第五章发电厂和变电所的过电压保护第六章旋转电机的过电压保护第七章架空配电网的过电压保护第八章微波通信站的过电压保护附录一有关外过电压计算的一些参数和方法附录二电晕对雷电波波形的影响附录三雷击有避雷线线路杆塔顶部时耐雷水平的拟定附录四绕击率的拟定附录五建弧率的拟定附录六有避雷线线路的雷击跳闸率的拟定附录七送电线路耐雷水平和跳闸率的计算附录八 35～330kV架空送电线路常用杆塔的耐雷水平和雷击跳闸率附录九大档距导线与避雷线间距离的拟定附录十非标准普通阀型避雷器的组合原则附录十一雷电波在电缆中的衰减附录十二阀型避雷器的电气特性附录十三全国年平均雷暴日数分布图附录十四名词解释打印刷新相应的新标准:DL/T 620-97电力设备过电压保护设计技术规程SDJ7—79中华人民共和国水利电力部关于颁发《电力设备过电压保护设计技术规程》SDJ7—79的告知（79）水电规字第4号《电力设备过电压保护设计技术规程》SDJ—76于一九七六年颁发试行后，对电力设备过电压保护设计工作起到了一定的指导和提高作用。
现根据近年来的建设经验和各单位的意见，对本规程的内容作了必要的修改和补充，并颁发执行。
在执行中如碰到问题，请告我部规划设计管理局。
一九七九年一月八日基本符号电流、电压和功率I——雷电流幅值；I c——接地电容电流；I1——雷击杆塔时的耐雷水平；I2——雷击导线或绕击导线时的耐雷水平；i——总雷电流瞬时值；i gt——通过杆塔的电流瞬时值；U e——额定电压；U xg——设备的最高运营相电压；U go——空气间隙的工频放电电压；U ne——内过电压间隙的工频放电电压或操作冲击波50％放电电压；U sh——绝缘子串工频湿闪电压或操作冲击波50％湿闪电压；U——进行波的幅值；U50％——绝缘子串的50％冲击放电电压；U g——感应过电压的最大值；u g——感应过电压的瞬时值；U j——杆塔上绝缘承受的过电压最大值；u j——杆塔上绝缘承受的过电压瞬时值；U td——杆塔顶部电位的最大值；u td——杆塔顶部电位的瞬时值；W——消弧线圈的容量。
电力系统过电压-第五章
& cos α ' l U1 & = sin α ' l I1 j Z
jZ sin α ' l & U 2 I2 cos α ' l &
α ' = ω L0C0
（ω为电源角频率，L0 ，C0 分别为导线单位长度的电感与电 容），对于输电线路，通常α’≈0.06°/km； l ：线路的长度，km。
U B = UC X0 2 X0 ( ) + ( ) +1 X1 X1 = 3 E X ( 0)+2 X1 = K (1) E
-1818-
X 2 2+ 0 X1 X0 1.5 & X1 3 & + j ]E A U C = [− X0 2 2+ X1
§1. 工频电压升高
-4-
§1. 工频电压升高
★合闸后 0.ls 前 高幅值、 高幅值、强阻尼的高频振荡操作过 电压 时间内： ★合闸后 0.1 ~ 1.0s 时间内：暂态工 频电压升高。 频电压升高。由于发电机自动电压 调整器的惯性， 调整器的惯性，发电机的暂态电势 E’d 保持不变，再加上空载线路的电 保持不变， 容效应，使电压升高， 容效应，使电压升高， 1.0s 后，由 于发电机的自动电压调整器开始发 生作用，母线电压逐渐下降。 生作用，母线电压逐渐下降。 以后： ★在 2 ~ 3s 以后： 稳态工频电压升高， 稳态工频电压升高，系统进入稳定 状态。 状态。
& E 1 & = I 0
& X s U1 1 & = 0 1 I1
cos α ' l Xs sin α ' l 1 j Z
高电压技术 课后答案
第一章 电力系统绝缘配合1、解释电气设备的绝缘配合和绝缘水平的定义答：电气设备的绝缘配合是指综合考虑系统中可能出现的各种作用过电压、保护装置特性及设备的绝缘特性，最终确定电气设备的绝缘水平。
电气设备的绝缘水平是指电气设备能承受的各种试验电压值，如短时工频试验电压，长时工频试验电压，雷电冲击试验电压及各种操作冲击电压2、电力系统绝缘配合的原则是什么？答：电力系统绝缘配合的原则是根据电气设备在系统应该承受的各种电压，并考虑过电压的限压措施和设备的绝缘性能后，确定电气设备的绝缘水平。
3、输电线路绝缘子串中绝缘子片数是如何确定的？答：根据机械负荷确定绝缘子的型式后绝缘子片数的确定应满足：在工作电压下不发生雾闪；在操作电压下不发生湿闪；具有一定的雷电冲击耐受强度，保证一定的耐雷水平。
具体做法：按工作电压下所需的泄露距离初步确定绝缘子串的片数，然后按照操作过电压和耐雷水平进行验算和调整。
4、变电站内电气设备的绝缘水平是否应该与输电线路的绝缘水平相配合？为什么？答：输电线路绝缘与变电站中电气设备之间不存在绝缘水平相配合问题。
通常，线路绝缘水平远高于变电站内电气设备的绝缘水平，以保证线路的安全运行。
从输电线路传入变电站的过电压由变电站母线上的避雷器限制，而电气设备的绝缘水平是以避雷器的保护水平为基础确定的。
第二章 内部过电压1、有哪几种形式的工频过电压？答：主要有空载长线路的电感-电容效应引起的工频过电压，单相接地致使健全相电压升高引起的工频过电压以及发电机突然甩负荷引起的工频过电压等。
2、电源的等值电抗对空长线路的电容效应有什么影响？答：电源的等值电抗X S 可以加剧电容效应，相当于把线路拉长。
电源容量愈小，电源的等值电抗X S 愈大，空载线路末端电压升高也愈大。
3、线路末端加装并联电抗器对空长线路的电容效应有什么影响？答：在超高压电网中，常用并联电抗器限制工频过电压，并联电抗器接于线路末端，使末端电压下降。
工频电压升高
U 1 , tg
.
zc xL
Um
U1 cos(l )
出现在距末端
x
处
可见：电源感抗会升高线路首端电压故升高整条线路电压， 可用高压并联电抗器降低沿线电压。 限制工频电压升高的措施
根据安装组数和位置不同，限制工频电压升高效果不同。
二、不对称短路引起的工频电压升高
1、故障时健康相的电压升高：
.
U C U L ,U C E U L
空载均匀无损输电线的容升效应及限制
. cos x U . x sin x j Ix zc
jzc sin x . U 2 . cos x I2
0
U
C
AN
1 . 1U
U
AO
AO
——A相线电压
选避雷器时，其灭弧电压取110%线电压——110%避雷器
（2）中性点经消弧线圈接地：（35-60KV系统）
x0 0
x0 x1
U
C
1 . 73 U
AN
U
AO
100%避雷器
（3）中性点直接接地：（ 110 KV 系统）
U
C
或 1 . 4U AN
相位系数 特性阻抗
L0 C 0 0.06 / km
Zc L0 C0
.
空载线路末端边界条件
电流 I 2 0
. .
沿线电压、电流与末端电压的关系
U x U 2 cos x
.
.
Ix j
U2 zc
sin x
线路长为 l 时首末端电压关系
. .
U2
第5章--工频过电压计算
第5章--工频过电压计算第5章工频过电压计算目录5.1 空载长线路的电容效应 (5)5.1.1 空载长线路的沿线电压分布 (5)5.1.2 并联电抗器的补偿作用 (7)5.2线路甩负荷引起的工频过电压 (10)5.3单相接地故障引起的工频过电压 12 5.4自动电压调节器和调速器的影响 16 5.5限制工频过电压的其他可能措施 16 5.6工频过电压的EMTP仿真 (17)第5章工频过电压计算工频过电压是电力系统中的一种电磁暂态现象，属于电力系统内部过电压,是暂时过电压的一种。
电力系统内部过电压是指由于电力系统故障或开关操作而引起电网中电磁能量的转化，从而造成瞬时或持续时间较长的高于电网额定允许电压并对电气装置可能造成威胁的电压升高。
内部过电压分为暂时过电压和操作过电压两大类。
在暂态过渡过程结束以后出现持续时间大于0.1s(5个工频周波)至数秒甚至数小时的持续性过电压称为暂时过电压。
由于现代超、特高压电力系统的保护日趋完善，在超、特高压电网出现的暂时过电压持续时间很少超过数秒以上。
暂时过电压又分为工频过电压和谐振过电压。
电力系统在正常或故障运行时可能出现幅值超过最大工作相电压，频率为工频或者接近工频的电压升高,称为工频过电压。
工频过电压产生的原因包括空载长线路的电容效应、不对称接地故障引起的正常相电压升高、负荷突变等，工频过电压的大小与系统结构、容量、参数及运行方式有关。
一般而言，工频过电压的幅值不高，但持续时间较长，对220kV电压等级以下、线路不太长的系统的正常绝缘的电气设备是没有危险的。
但工频过电压在超（特）高压、远距离传输系统绝缘水平的确定却起着决定性的作用，因为：①工频过电压的大小直接影响操作过电压的幅值；②工频过电压是决定避雷器额定电压的重要依据，进而影响系统的过电压保护水平；③工频过电压可能危及设备及系统的安全运行。
我国超高压电力系统的工频过电压水平规定为：线路断路器的变电站侧不大于1.3.p.u（.p.u为电网最高运行相电压峰值）；线路断路器的线路侧不大于1.4.p.u以p.u。
第五章 过电压保护题库
第五章过电压保护题库（64题占6.14％）一、选择题（24题）1、在过电压作用过去后，阀型避雷器中（）。
【★★☆☆☆】A. 无电流流过B. 流过雷电流C. 流过工频续流正确答案:C2、雷云对电力架空线路的杆塔顶部放电时，线路绝缘子可能被击穿并对导线放电，因此而产生的过电压称为（）。
A. 直接雷击过电压B. 感应雷过电压C. 雷电反击过电压正确答案:A3、最适合用于保护绝缘要求较低的旋转电机的阀型避雷器是（）。
A. FCZ型B. FS型C. FCD型正确答案:C4、在雷云对地放电的过程中，（）阶段持续时间最长。
A. 先导放电B. 主放电C. 余辉放电正确答案:C5、雷电侵入波前行时，来到变压器（）处，会发生行波的全反射而产生过电压。
【★★☆☆☆】A. 线圈尾端中性点B. 线圈首端进线C. 线圈三角形接线引出线正确答案:A6、雷云对地放电过程中，第（）次主放电电流最大。
A. 1B. 2C. 3正确答案:A7、电路中电感、电容上储能相互转换时，可能引起振荡，从而产生（）。
A. 工频过电压B. 操作过电压C. 谐振过电压正确答案:C8、（）是架空线路最基本的防雷措施。
【★★☆☆☆】A．架设避雷线B．装设继电保护C．装设自动装置D．良好接地正确答案:A9、发生（）时，电压互感器铁心严重饱和，常造成电压互感器损坏。
A. 工频过电压B. 操作过电压C. 谐振过电压正确答案:C10、工频过电压的特点是（）。
A. 数值不很大，持续时间短B. 数值不很大，持续时间长C. 数值很大，持续时间短正确答案:B11、在雷云对地放电的过程中，（）阶段放电电流最大。
A. 先导放电B. 主放电C. 余辉放电正确答案:B12、FZ型避雷器残压与FS型避雷器相比，具有（）优点。
A. 残压低B. 体积小C. 结构简单正确答案:A13、开断（）时，如果开关设备的灭弧能力不够强，在开断时触头间有可能发生电弧重燃引起操作过电压。
A. 空载变压器B. 高压空载长线路C. 空载电容器正确答案:B14、（）不可以作为电气设备的内过电压保护。
电力系统操作过电压
❖ 常见类型：
❖ 空载线路电容效应引起的电压高； ❖ 不对称短路时正常相上的工频电压升高 ❖ 甩负荷引起发电机加速而产生的电压升高
电力系统操作过电压
三、空载线路电容效应引起的工频过电压 1、线路较短时 （1）等值电路图和相量图
电力系统操作过电压
从相量图看出： 由于空载线路的电容效应，空载线路末端电压
双电源的线路中，合闸时电源容量大的一侧先 合闸，从电源容量小的一侧先分闸
电力系统操作过电压
四、不对称短路引起的工频电压升高
❖ 对于中性点不接地系统，当单相接地时，健全相的工 频电压升高约为线电压的1.1倍，因此，在选择避雷器 时，灭弧电压取110%的线电压，称为110%避雷器
❖ 对中性点经消弧线圈接地系统在过补偿时，单相接地 时健全相上电压接近线电压，因此在选择避雷器灭弧 电压时，取100%的线电压，称为100%避雷器
电力系统操作过电压
K 20U E 2cosc(o s )cosc ( osl )
当 xL0 0,0
K21U E2 co1scos1l
即空载线路末端电压恒比首端电压高，且线路越长，末 端电压越高，这种现象称为长输电线路的电容效应，又 称为费兰梯效应
电力系统操作过电压
（5）工频电压及其影响因素 a.与电源容量有关，电源容量越小工频电 压升高越严重 b.通过补偿电容电流，可削弱电容效应以 降低工频过电压
电力系统操作过电压
2.按其性质可分为三类 (1).线性谐振 (2).铁磁谐振 (3).参数谐振
电力系统操作过电压
二、铁磁谐振的基本原理
1、铁磁谐振
产生谐振条件:
L 1 C
电力系统操作过电压
2、物理过程 (1)串联铁磁谐振回路的伏安特性
电力系统操作过电压
2、特点 （1)它的大小会直接影响操作过电压的实际 幅值
（2）它的大小会影响保护电器的工作条件 和保护效果
(3）工频电压升高使断路器操作时流过其 并联电阻的电流增大 （4）持续时间长，对设备绝缘及其运行性 能有重大影响
3、分析结论 （1）工频过电压就其过电压倍数的大小来 讲，对系统中正常绝缘的电气设备一般不够 成危险 （2）对于超高压系统，决定电气设备的 绝缘水平将起愈来愈大的作用
5、限压措施
主要采用阀型避雷器
二、间隙电弧接地过电压
1、产生原因 在中心点不接地系统中，当一相发生 故障时，故障点的电弧熄灭和重燃（称之 为间隙性电弧）引起电磁暂态的振荡过渡 过程而引起的过电压。（称之为间隙电弧 接地过电压）
2.单相接地电路图及相量图
3、分析
注意几点 （1）应假设某故障相达到最大值时电弧接地， 这是最严重情况 （2）掌握某一状态、某一时间下电压初始值、 稳态值 （3）过电压的最大幅值可用下面公式估算 过电压幅值=稳态值+（稳态值-初始值）
四、不对称短路引起的工频电压升高
对于中性点不接地系统，当单相接地时，健全相的工 频电压升高约为线电压的1.1倍，因此，在选择避雷器 时，灭弧电压取110%的线电压，称为110%避雷器 对中性点经消弧线圈接地系统在过补偿时，单相接地 时健全相上电压接近线电压，因此在选择避雷器灭弧 电压时，取100%的线电压，称为100%避雷器 对中性点直接接地系统单相故障接地时，健全相电压 约为0.8倍线电压，对于该系统避雷器的最大灭弧电压 取为最大线电压的80%，称为80%避雷器
1
L
2
0
（2）谐振一旦激发，将发生相位反倾现象，并产生 过电压和过电流 （3）铁芯的饱和会限制过电压的幅值
高电压技术第5章雷电及防雷设备1
1
2
： 主 电 子 崩 ； ： 二 次 电 子 崩 ； ： 流 注
3
图 负雷云下行雷的过程 (a)负下行雷的光学照片描绘图 (b)放电过程中雷电流的变化过程
5.1.3 雷电过电压的形成
1.直击雷过电压 雷击地面由先导放电转变为主放电的过程可以用一根已
充电的垂直导线突然与被击物体接通来模拟。
(a)模拟先导放电
人们对雷电现象的科学认识始于18世纪中叶， 著名科学家有富兰克林（Franklin）、M·B·罗蒙诺索 夫（Jiomohocob）、L·B·黎赫曼（Phxmah）等，如著 名的富兰克林风筝实验，第一次向人们揭示了雷电 只不过是一种火花放电的秘密，他们通过大量实验 取得卓越成就，建立了现代雷电学说，认为雷击是 云层中大量阴电荷和阳电荷迅速中和而产生的现象。 特别是利用高速摄影、自动录波、雷电定向定位等 现代测量技术对雷电进行的观测研究，大大丰富了 人们对雷电的认识。
2、波形
雷电流的幅值随各国自然条件的不同而差别较大， 而测得的雷电流波形却基本一致。第一次负放电电流波 形的波头较长，在峰值附近有明显的双峰；随后放电电 流波形的波头较短，没有双峰，电流陡度远大于第一次 放电，而电流幅值约为第一次放电的一半。
雷电冲击试验和防雷设计中常用的雷电流等值波形有双 指数波、斜角波和半余弦波三种。
主要的雷电参数有： 雷暴日及雷暴小时、地面落雷密度、主放电通道波 阻抗、雷电流极性、雷电流幅值、雷电流等值波形、雷 电流陡度等。
1、雷电流的幅值、波头、波长和陡度 （1）.雷电流幅值
按DL/T 620—1997标准，一般我国雷暴日超过 20的地区雷电流的概率分布为
log P I 88
或
I
P 10 88
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录5.1 空载长线路的电容效应35.1.1 空载长线路的沿线电压分布3 5.1.2 并联电抗器的补偿作用55.2线路甩负荷引起的工频过电压7 5.3单相接地故障引起的工频过电压9 5.4自动电压调节器和调速器的影响12 5.5限制工频过电压的其他可能措施13 5.6工频过电压的EMTP仿真14工频过电压是电力系统中的一种电磁暂态现象，属于电力系统部过电压,是暂时过电压的一种。
电力系统部过电压是指由于电力系统故障或开关操作而引起电网中电磁能量的转化，从而造成瞬时或持续时间较长的高于电网额定允许电压并对电气装置可能造成威胁的电压升高。
部过电压分为暂时过电压和操作过电压两大类。
在暂态过渡过程结束以后出现持续时间大于0.1s(5个工频周波)至数秒甚至数小时的持续性过电压称为暂时过电压。
由于现代超、特高压电力系统的保护日趋完善，在超、特高压电网出现的暂时过电压持续时间很少超过数秒以上。
暂时过电压又分为工频过电压和谐振过电压。
电力系统在正常或故障运行时可能出现幅值超过最大工作相电压，频率为工频或者接近工频的电压升高,称为工频过电压。
工频过电压产生的原因包括空载长线路的电容效应、不对称接地故障引起的正常相电压升高、负荷突变等，工频过电压的大小与系统结构、容量、参数及运行方式有关。
一般而言，工频过电压的幅值不高，但持续时间较长，对220kV电压等级以下、线路不太长的系统的正常绝缘的电气设备是没有危险的。
但工频过电压在超（特）高压、远距离传输系统绝缘水平的确定却起着决定性的作用，因为：①工频过电压的大小直接影响操作过电压的幅值；②工频过电压是决定避雷器额定电压的重要依据，进而影响系统的过电压保护水平；③工频过电压可能危及设备及系统的安全运行。
我国超高压电力系统的工频过电压水平规定为：线路断路器的变电站侧不大于 1.3.p.u（.p.u为电网最高运行相电压峰值）；线路断路器的线路侧不大于1.4.p.u以p.u。
特高压工程工频过电压限值参考取值为：工频过电压限制在1.3.下，在个别情况下线路侧可短时(持续时间不大于0.3s)允许在1.4.p.u以下。
电力系统中由于出现串、并联谐振而产生的过电压称为谐振过电压。
电力系统中的电感，包括线性电感、非线性电感(如高压电抗器和变压器的励磁电抗)和周期性变化的电感，当系统发生故障或操作时，这些电感可能与其串联或并联的电容(如线路电容和串、并联补偿电容)产生谐振从而分别引发线性谐振、铁磁谐振和参数谐振。
目前，人们采取改变回路参数、破坏谐振条件、接入阻尼电阻等多项措施，使谐振过电压得到有效限制。
高压输电系统的电磁暂态和过电压的计算可用EMTP 进行仿真计算研究。
5.1 空载长线路的电容效应5.1.1 空载长线路的沿线电压分布对于长输电线路，当末端空载时，线路的入口阻抗为容性。
当计及电源阻抗(感性)的影响时，电容效应不仅使线路末端电压高于首端，而且使线路首、末端电压高于电源电动势，这就是空载长线路的工频过电压产生的原因之一。
长度为l 的空载无损线路如图5-1所示，E 为电源电动势；1U 、2U 分别为线路首末端电压；S X 为电源感抗；00C/C L Z =为线路的波阻抗；00C L ωβ=为每公里线路的相位移系数，一般工频条件下，km /06.0︒=β。
线路首末端电压和电流关系为 ⎪⎭⎪⎬⎫+=+=)cos()sin(j )sin(j )cos(221221l I l Z U I l I Z l U U C C ββββ (5-1)图5-1 空载长线路示意图若线路末端开路，即02=I ，由式(5-1)可求得线路末端电压与首端电压关系 )cos(12l U U β = (5-2) 定义空载线路末端对首端的电压传递系数为)cos(11212l U U K β== (5-3) 线路中某一点的电压为)cos()cos()cos(12x l x U x U U βββ == (5-4)式中，x 为距线路末端的距离。
由式(5-4)可知，线路上的电压自首端1U 起逐渐上升，沿线按余弦曲线分布，线路末端电压2U 达到最大值，如图5-2所示。
图5-2空载长线路沿线电压分布若︒=90l β时，从线路首端看去，相当于发生串联谐振，∞→12K ,∞→2U ，此时线路长度即为工频的1／4波长，约1500km ，因此也称为1／4波长谐振。
同时，空载线路的电容电流在电源电抗上也会形成电压升，使得线路首端的电压高于电源电动势，这进一步增加了工频过电压。
考虑电源电抗后，根据式(5-1)，可得线路末端电压与电源电动势的关系为2S S 11)]sin()[cos(U l Z X l X I j U E Cββ-=+= (5-5) 定义线路末端的电压对电源电动势的传递系数EU K 202=，令C S 1Z tan X -=ϕ，代入式(5-5)，得)cos(cos )sin()cos(1S 02ϕβϕββ+=-=l l Z X l K C(5-6) 由式(5-6)可知，电源电抗S X 的影响通过角度ϕ表示出来，当︒=+90ϕβl 时，∞→02K ,∞→2U ，图5-3中曲线2画出了︒=21ϕ时02K 与线路长度的关系曲线（虚线），此时ϕβ-︒=90l ，线路长度为1150km 时发生谐振。
可见，电源电抗相当于增加了线路长度，使谐振点提前了。
曲线1对应于电源阻抗为零的情况。
从图5-3中看出，除了电容效应外，电源电抗也增加了工频过电压倍数。
图5-3 空载长线路末端电压升高与线路长度的关系5.1.2 并联电抗器的补偿作用为了限制电容效应引起的工频过电压，在超、特高压电网中，广泛采用并联电抗器来补偿线路的电容电流，以削弱其电容效应。
如图5-4所示，假设在线路末端并接电抗器P X ，将P22X I j U =代入式（5-1），并令P C 1Ztan X -=θ，可求得线路首末端电压的传递系数为 )cos(cos 1212θβθ-==l U U K (5-7)图5-4 线路末端接有并联电抗器在线路末端并接电抗器，相当于缩短了线路长度，因而降低了电压传递系数。
此时由首端看进去的入端阻抗将增大，用式（5-1）同样可以求出线路末端开路时入端阻抗为)cot(jZ )tan(jZ )sin()cos()sin()cos(j )sin()cos()sin(j )cos(j Z C C CP C P C C P C P 11R θβϕβββββββββ--=+=-+=-+==l l l Z X l l l Z X Z l Z X l l Z l X I U (5-8)式(5-8)中，P C 1Z tan X -=θ，CP 1Z tan X -=ϕ,且有︒=+90θϕ。
通常采用的欠补偿情况下，线路首端输入阻抗仍为容性，但数值增大，空载线路的电容电流减少，同样电源电抗的条件下，降低了线路首端的电压升高。
首端对电源的电压传递系数)cot(Z )cot(Z j Z Z CS C S R R 101θβθβ----=+==l X l X E U K (5-9) 由式(5-7)和式(5-9)可求得线路末端对电源的电压传递系数，通过化简可得)cos(cos cos 120102ϕθβϕθ+-==l K K K (5-10) 其中，沿线电压最大值出现在θβ=x 处，线路最高电压为)cos(cos θϕθβϕ+-=l E U (5-11) 因此，并联电抗器的接入可以同时降低线路首端及末端的工频过电压。
但也要注意，高抗的补偿度不能太高，以免给正常运行时的无功补偿和电压控制造成困难。
在特高压电网建设初期，一般可以考虑将高抗补偿度控制在80％~90％，在电网比较强的地区或者比较短的特高压线路，补偿度可以适当降低。
[例题5-1]某500kV 线路，长度为400km ，电源电动势为E ，电源电抗Ω=100S X ，线路单位长度正序电感和电容分别为m H/km 9.00=L 、μF/km 0127.00=C ,求线路末端电压对电源电动势的比值。
若线路末端并接电抗器Ω=1034P X ，求线路末端电压对电源电动势的比值及沿线电压分布中的最高电压。
解：参数计算。
线路的波阻抗：Ω=⨯⨯==--7.2651001275.0109.0/6300C C L Z 波速：km/s 1095.21001275.0109.01/156300⨯=⨯⨯⨯==--C L v相位系数km /061.01001275.0109.01801006300︒=⨯⨯⨯⨯︒⨯==--C L ωβ ︒===--6.20265.7100tan Z tan 1C S 1X ϕ 1.当线路空载，末端不接电抗器，线路末端电压最高，线路末端电压对电源电动势的比值为32.1)6.20400061.0cos(6.20cos )cos(cos 02=︒+⨯︒=+=ϕβϕl K 2.当线路空载，末端并接电抗器，︒===--4.141034265.7tan Z tan 1P C 1X θ 线路末端电压对电源电动势的比值为05.1)6.204.144.24cos(6.20cos 4.14cos )cos(cos cos 02=︒+︒-︒︒︒=+-=ϕθβϕθl K 线路最高电压为E E l E 09.1)6.204.144.24cos(6.20cos )cos(cos =︒+︒-︒︒=+-ϕθβϕ 5.2线路甩负荷引起的工频过电压输电线路输送重负荷运行时，由于某种原因，线路末端断路器突然跳闸甩掉负荷，也是造成工频电压升高的原因之一，通常称为甩负荷效应。
此时影响工频过电压有三个因素：①甩负荷前线路输送潮流，特别是向线路输送无功潮流的大小，它决定了电源电动势E的大小。
一般来讲，向线路输送无功越大，电源的电动势E也越高，工频过电压也相对较高。
②馈电电源的容量，它决定了电源的等值阻抗，电源容量越小，阻抗越大，可能出现的工频过电压越高。
③线路长度，线路愈长，线路充电的容性无功越大，工频过电压愈高。
此外还有发电机转速升高及自动电压调节器和调速器作用等因素，也会加剧工频过电压升高。
设输电线路长度为l ，相位系数为β，波阻抗为C Z ，甩负荷前受端复功率为Q P j +，电源电动势为E ，电源感抗为S X ；1U 、2U 分别为线路首末端电压；。
甩负荷前瞬间线路首端稳态电压为)]j )(tan(j 1)[cos()sin(j j )cos()sin(j )cos(**2*2C 22C 21Q P l l U l U Q P Z l U l I Z l U U -+=-+=+=ββββββ (5-12)式中，**Q P 、为以C22B Z U S =为基准的标幺值。
同样，甩负荷前瞬间线路首端稳态电流为)]j )(cot(j 1)[sin(j )cos()sin(j **2221Q P l l Z U l I l Z U I CC --=+=ββββ (5-13) 由等值电路可知，S11d j X I U E +='，将式(5-12)和式(5-13)代入，可得甩负荷瞬间的电源电动势为)]}tan([j )tan()(1){cos(S *S *S *2d l Z X P l Z X Q Z X Q l U E CC C βββ++-++=' (5-14) dE ' 的模值为 2S 2*2S *S *2d )]tan([)]tan()(1[)cos(l Z X P l Z X Q Z X Q l U E CC C βββ++-++=' (5-15) 设甩负荷后发电机的短时超速使系统频率f 增至原来的f S 倍，则暂态电势d E ' 、线路相位系数β及电源阻抗S X 均按比例fS 成正比增加。
