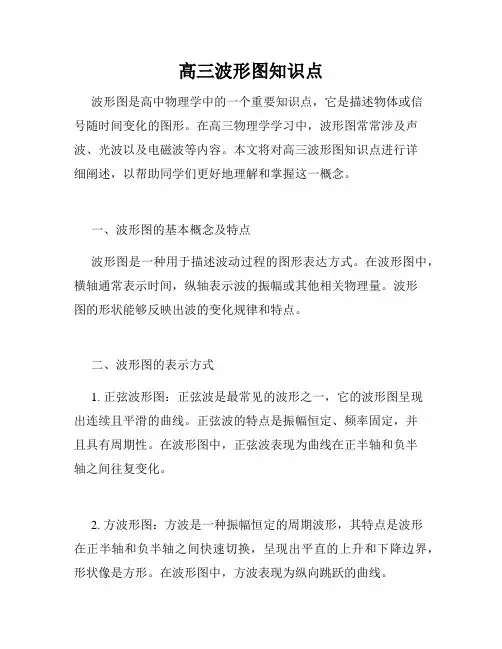

高三波形图知识点
高三波形图知识点波形图是高中物理学中的一个重要知识点，它是描述物体或信号随时间变化的图形。
在高三物理学学习中，波形图常常涉及声波、光波以及电磁波等内容。
本文将对高三波形图知识点进行详细阐述，以帮助同学们更好地理解和掌握这一概念。
一、波形图的基本概念及特点波形图是一种用于描述波动过程的图形表达方式。
在波形图中，横轴通常表示时间，纵轴表示波的振幅或其他相关物理量。
波形图的形状能够反映出波的变化规律和特点。
二、波形图的表示方式1. 正弦波形图：正弦波是最常见的波形之一，它的波形图呈现出连续且平滑的曲线。
正弦波的特点是振幅恒定、频率固定，并且具有周期性。
在波形图中，正弦波表现为曲线在正半轴和负半轴之间往复变化。
2. 方波形图：方波是一种振幅恒定的周期波形，其特点是波形在正半轴和负半轴之间快速切换，呈现出平直的上升和下降边界，形状像是方形。
在波形图中，方波表现为纵向跳跃的曲线。
3. 脉冲波形图：脉冲波是一种在时间上非常短暂的波形，其特点是振幅较大、持续时间很短。
在波形图中，脉冲波常常表现为峰值较高且持续时间极短的一段曲线。
4. 复合波形图：复合波是由多个基本波形叠加而成的波形，它融合了不同频率和振幅的波动特征，呈现出较为复杂的波形图。
在波形图中，复合波形通常表现为多个波形叠加后的曲线。
三、波形图的应用领域波形图在物理学、电子学、通信学以及音频、视频等领域都有广泛的应用。
1. 物理学领域：波形图是研究波动现象和波动力学的重要工具。
在声波、光波和电磁波的研究中，通过波形图可以观察波的传播、干涉、衍射等现象，揭示波动的规律。
2. 电子学领域：电子设备中的信号传输、变换和处理都离不开波形图的分析。
通过观察和分析电路中的波形图，可以判断信号的质量、幅度、频率等参数，进而优化电路设计。
3. 通信学领域：波形图在通信领域中起到重要的作用。
通过波形图分析，可以评估信号的传输质量、调制方式、信道传输特性等，并进行信号的解调和恢复。
高中物理波的图像解题规律学法指导
德钝市安静阳光实验学校高中物理波的图像解题规律刘殿岩一、波的特点1. 周期性特点（1）传播距离的周期性：波在均匀介质中传播时，传播距离x总是可以写成)321(，，，，=∆+=nxnxλ，式中λ是波长，△x是小于一个波长的部分。
（2）传播时间的周期性：波在介质中的传播时间t总可以写成tnTt∆+=（n=0，1，2，3，…），式中的T是周期，△t是小于一个周期的时间。
（3）传播时间的周期性与传播距离的周期性之间的关系：由传播距离x表达式立即可推出传播时间t的表达式，反之亦然。
列表如下：2. 双向性的特点波在介质中传播可以沿各个方向。
但在波的图像问题中传播方向就只限在x 轴正方向或x轴负方向。
二、方法规律1. 判断波的传播方向与质点振动方向例1：简谐横波某时刻的波形曲线如图1所示，由此可知（）图1A. 若质点a向下运动则波是从左向右传播的B. 若质点b向上运动则波是从左向右传播的C. 若波从右向左传播，则质点c向下运动D. 若波从右向左传播，则质点d向上运动解析：对A项：若波从左向右传播，那么根据波的概念：振动状态传播的形式，则a点应在下一时刻重复a点左侧毗邻的质点的位移，由于a点左边毗邻质点位移比a点大，因此a点此刻应向上运动，A项错误。
对B项：若波从左向右传播，则b点应重复b点左侧毗邻质点的位移，即b 点应向上运动，B项正确。
对C项：若波从右向左传播，则c点应重复c点右侧毗邻质点的位移，即c 点应向上运动，C项错误。
对D项：若波从右向左传播，则d点应重复d点右侧毗邻质点的位移，即d 点应向上运动，D项正确。
故选BD项。
方法规律：法则1：“上下坡法则”即沿波的传播速度的正方向看，“上坡”的点向下振动，“下坡”的点向上振动，简称为“上坡下，下坡上”（见图2）。
图2法则2：“平移法则”将原波形（用实线表示）沿波的传播方向平移4λ后（用虚线表示），则从原波形中平衡位置沿y轴指向虚线最大位移处的方向，表示原波形中各质点振动方向（见图3）。
高三波形图知识点总结
高三波形图知识点总结波形图是物理学中常用的图示方式，用来表示电信号、声音、光波等的变化过程。
在高三物理学习中，波形图是一个重要的知识点，掌握了波形图的相关概念和特点，能够更好地理解和解决与波动有关的问题。
本文将对高三波形图的相关知识点进行总结。
一、波动的基本概念波动是指能量在介质中传播的过程，波动可以分为机械波和电磁波两种类型。
机械波需要介质才能传播，如水波、声波等；而电磁波则可以在真空中传播，如光波、无线电波等。
二、波的表示方法1. 波的形状表示：波形图通常用曲线来表示波动的形状。
根据波的形状不同，可以分为正弦波、方波、脉冲波等。
2. 时间和空间的关系：波形图中的横轴表示时间，纵轴表示位移或其他物理量。
在波形图中，一段时间内波的形状在空间上重复出现，这被称为周期。
波的周期可以用波长来表示，波长是指波在一个完整周期内的长度。
三、波的特点1. 振幅：波形图中曲线的峰值和谷值之间的差值被称为振幅，用A表示。
振幅反映了波的能量大小。
2. 频率和周期：波形图中曲线在单位时间内重复出现的次数被称为频率，用f表示，单位是赫兹（Hz）。
频率的倒数即为周期，用T表示，单位是秒（s）。
3. 波速：波动在介质中传播的速度称为波速，用v表示，单位是米每秒（m/s）。
波速与波长和频率之间存在关系，波速等于波长乘以频率。
4. 相位差：相位是指同一时刻处于不同位置的两个波的状态。
相位差是两个波的相位之差，用Δφ表示。
四、常见的波动现象1. 衍射：波通过一个小孔或者绕过一个障碍物时，会发生衍射现象。
衍射是波的特性，它使波从原来的直线传播路径发生偏离。
2. 反射：当波遇到一个界面时，会经历反射现象。
反射是波由界面返回原来介质的过程。
3. 折射：波在两种介质之间传播时，会发生折射现象。
折射是波由一种介质进入另一种介质时传播方向发生改变的现象。
五、波动的应用1. 声纳技术：利用声波在介质中传播的特性，可以进行声纳探测、通讯和测距等应用。
新教材 人教版高中物理选择性必修第一册 第三章 机械波 知识点考点重点难点提炼汇总
第三章机械波1 波的形成 ..................................................................................................................... - 1 -2 波的描述 ..................................................................................................................... - 7 -3 波的反射、折射和衍射............................................................................................ - 15 -4 波的干涉 ................................................................................................................... - 15 -5 多普勒效应 ............................................................................................................... - 22 -1 波的形成一、波的形成和传播1．组成介质的质点之间有相互作用，一个质点的振动会引起相邻质点的振动．机械振动在介质中传播，形成机械波．2．介质中有机械波传播时，介质本身并不随波一起传播，因此它传播的只是振动这种运动形式．3．介质中本来静止的质点，随着波的传来而发生振动，可见波是传递能量的一种方式．4．我们能用语言进行交流，说明波可以传递信息．二、横波与纵波1．横波：质点的振动方向与波的传播方向相互垂直的波，叫作横波．在横波中，凸起的最高处叫作波峰，凹下的最低处叫作波谷．2．纵波：质点的振动方向与波的传播方向在同一直线上的波，叫作纵波．在纵波中，质点分布最密的位置叫作密部，质点分布最疏的位置叫作疏部．3．声波：发声体振动时在空气中产生的声波是纵波．声波不仅能在空气中传播，也能在液体、固体中传播．但不管在哪种介质中，声波都是纵波．考点一波的形成和传播1．波的概念振动的传播称为波动，简称波．2．波源引起波动的振动体叫波源．3．介质能够传播机械振动的物质叫介质，它可以是固、液、气三态中任意一种，可以把介质看成由许多质点构成，各质点跟相邻质点互相联系．4．波的形成在介质中，波源首先振动，带动邻近的质点依次振动，形成向远处传播的波动．【实例精讲】当手握绳端上下振动时，绳端带动相邻质点，使它也上下振动．这个质点又带动更远一些的质点……绳上的质点都很快振动起来，只是后面的质点总比前面的质点迟一些开始振动．如图所示．它有以下特点：(1)振动由振源逐步向远处传播；(2)各质点相继发生振动，后一质点将重复前一质点的振动；(3)各质点的起振方向均相同；(4)各质点只在平衡位置附近做机械振动，而不随波迁移．6．波的形成条件波源通过质点间的弹力作用带动周围质点振动，故波的传播必须有弹性介质存在，即有波源和介质．【例1】(多选)如图所示，沿水平方向的介质中的部分质点，每相邻质点间的距离相等，其中0为波源，设波源的振动周期为T.自波源通过平衡位置向下振动时开始计时，经过T4，质点1开始振动，则下列说法中正确的是()A．介质中所有的质点的起振方向都竖直向下，但图中质点9起振最晚B．图中所画的质点的起振时间都是相同的，起振的位置和起振的方向是不同的C．图中质点8的振动完全重复质点7的振动，只是质点8起振后，通过平衡位置或最大位移处的时间总是比质点7通过相同位置时落后T 4D．只要图中所有的质点都已振动了，质点1与质点9的振动步调就完全一致，但如果质点1发生的是第100次振动，则质点9发生的是第98次振动【审题指导】1．波源起振后，假设介质之间没有相互作用，能形成波吗？2．波源起振后，后面的质点振动是由前面的质点带动引起的，因此各质点起振方向有什么特点？3．形成波后，沿波传播方向各质点振动的周期有什么关系？4．在同一介质中，波源振动的每个周期，波传播的距离有什么关系？【解析】从图中可知，质点9是图中距波源最远的点，尽管与振源起振方向相同，但起振时刻最晚，故A正确，B错误；质点7与质点8相比较，质点7是质点8的前一个质点，7、8两质点的振动步调相差T4，故C正确；波由质点1传播到质点9正好是2个周期的时间，质点9比质点1晚2T开始起振，一旦质点9起振后，质点1、9振动步调完全一致，故D正确．【答案】ACD考点二横波和纵波1．横波(1)概念：质点的振动方向跟波的传播方向相互垂直的波，叫作横波．(2)波形特点：凹凸相间．【说明】形成横波的各质点可在与波传播方向垂直的任意方向上振动．(3)波峰和波谷：在横波中，凸起的最高处叫作波峰，凹下的最低处叫作波谷．2．纵波(1)概念：质点的振动方向跟波的传播方向在同一直线上的波，叫作纵波．(2)波形特点：疏(疏部)密(密部)相间．(3)密部和疏部：在纵波中，质点分布最密的位置叫作密部，质点分布最疏的位置叫作疏部．3．横波和纵波的区别横波纵波概念在波动中，质点振动方向和波的传播方向互相垂直，这种波叫横波在波动中，质点的振动方向和波的传播方向在同一直线上，这种波叫纵波介质只能在固体介质中传播在固体、液体和气体介质中均能传播特征在波动中交替、间隔出现波峰和波谷在波动中交替、间隔出现密部和疏部声波是纵波，地震波既有横波又有纵波．水波比较复杂，水的内部只能传播纵波，由于表面张力作用，水的表面可以传播横波和纵波，因此水波既不是横波，也不是纵波，称为水纹波(如图所示)．地震波既有横波又有纵波，所以地震时房屋上下左右摆动．【例2】关于横波和纵波，下列说法正确的是()A．振源上、下振动形成的波是横波B．振源水平振动形成的波是纵波C．波沿水平方向传播，质点上下振动，这类波是横波D．质点沿水平方向振动，波沿水平方向传播，这类波是纵波【审题指导】判断横波与纵波的方法是根据波的传播方向与质点振动方向的关系．【解析】根据纵波与横波的概念，质点振动方向与波传播方向垂直者为横波，同一直线者为纵波，并不是上、下振动与水平振动的问题．所以A、B两项错误，C正确；对于D，水平传播、水平振动还不足以说明是同一直线，则D项错误．【答案】 C考点三机械波1．机械波机械振动在介质中传播，形成机械波．【说明】生活中常见的波大部分是机械波，如声波、水波等，无线电波、光属于电磁波．2．介质与机械波的传播介质中有机械波传播时，介质中的物质并不随波一起传播，传播的只是振动这种运动形式，同时传播波源的能量和包含的信息．3．机械波的特点(1)各质点都做受迫振动，其振动的频率(或周期)都与波源的频率(或周期)相同，各质点的起振方向都与波源相同，但不同步，离波源越远的质点振动越滞后．(2)机械波传播的是波源的运动形式和波源提供的能量，介质中各质点并不随波迁移，而是在自己的平衡位置附近振动．在横波中，波动方向与振动方向垂直．均匀介质中，波动是匀速运动，振动是变速运动．(3)介质中各质点靠弹力相互作用，前一质点带动后一质点振动，后一质点跟着前一质点振动，故可通过前一质点的位置而确定后一质点的运动方向．此外，若不计能量损失，在均匀介质中各质点振动的振幅应相同．(4)机械波在传播时也传递了信息．【例3】沿绳传播的一列机械波，当波源突然停止振动时()A．绳上各质点同时停止振动，横波立即消失B．绳上各质点同时停止振动，纵波立即消失C．离波源较近的各质点先停止振动，较远的各质点稍后停止振动D．离波源较远的各质点先停止振动，较近的各质点稍后停止振动【审题指导】1．由于波源的振动依次引起后面质点的振动，从而形成机械波，试想有机械波一定存在机械振动吗？2．机械波是由波源的振动引起的，那么有机械振动一定形成机械波吗？3．如果波源停止振动，机械波能马上消失吗？为什么？4．机械波的形成是由前面的质点依次带动后面的质点形成的，那么波源停止振动后，是离波源近的质点先停止振动还是远的质点先停止振动？为什么？【解析】波形成后，如果波源停止振动，波不会立即消失，A、B错；波源的能量不断向远处传播，故离波源较近的质点先停止振动，C正确，D错．【答案】 C【例4】如图所示是以质点P为振源的机械波沿着一条固定的轻绳传播到质点Q的波形图，则质点P刚开始振动时的方向为()A．向上B．向下C．向左D．向右【审题指导】1．由题中条件可知波向哪个方向传播？2．传到Q点时，Q点向哪个方向运动？【解析】由于是波源带动了后面的质点依次振动，且后面的质点总是重复前面质点的振动状态，所以介质中各质点开始振动时的方向都与波源开始振动时的方向相同．此时波刚传播至Q点，Q点此时的振动状态即与波源P开始振动时的状态相同．由波的传播特点可知Q点此时是向上运动的，所以波源P点刚开始振动时的方向也向上．正确选项为A.理解波的形成过程可以解决质点振动方向、传播特点等问题．【答案】 A振动和波动的区别与联系(续表)A．有机械振动就一定有机械波B．机械波中各质点振幅一定相同C．机械波中各质点均做受迫振动D．机械波中各质点振动周期相同【思路分析】根据振动与波动的关系以及质点振动的特点分析问题．【解析】有机械振动不一定有机械波，故选项A错误；机械波传播中要消耗能量，所以振动幅度逐渐减小，各质点的振幅不一定相等，选项B错误；机械波传播中各质点都要受到它前面质点的作用，每个质点都在做受迫振动，各质点振动的周期相同，故选项C、D正确．【答案】CD2 波的描述一、波的图像1．波的图像的作法(1)建立坐标系：用横坐标x表示在波的传播方向上各质点的平衡位置，纵坐标y表示某一时刻各质点偏离平衡位置的位移．(2)选取正方向：选取质点振动的某一个方向为y轴正方向，x轴一般向右为正．(3)描点：把某一时刻所有质点的位移画在坐标系里．(4)连线：用一条平滑的曲线把坐标系中的各点连接起来就是这一时刻的波形图．2．波的图像的特点(1)波的图像也称波形图，简称波形，如果波形是正弦曲线，这样的波叫作正弦波，也叫简谐波．(2)介质中有正弦波传播时，介质中的质点做简谐运动．3．波的图像与振动图像的比较(1)波的图像表示介质中的“各个质点”在“某一时刻”的位移．(2)振动图像表示介质中“某个质点”在“各个时刻”的位移．二、波长(λ)1．定义：在波的传播方向上，振动相位总是相同的两个相邻质点间的距离．2．特征：在横波中，两个相邻波峰或两个相邻波谷之间的距离等于波长．在纵波中，两个相邻密部或两个相邻疏部之间的距离等于波长．三、波的波速、周期和频率1．波速是指机械波在介质中的传播速度．2．波的周期等于波上各质点的振动周期．3．在波动中，各个质点的振动周期(或频率)是相同的，它们都等于波源的振动周期(或频率)．4．周期T和频率f互为倒数，即f＝1/T.5．在一个周期的时间内，振动在介质中传播的距离等于一个波长．6．公式：v＝λT，它还等于波长和频率的乘积，公式为v＝λf，这两个公式虽然是从机械波得到的，但也适用于我们以后将会学到的电磁波．7．波速的决定因素：机械波在介质中的传播速度由介质本身的性质决定，在不同的介质中，波速是不同的．另外，声速还与温度有关．考点一波的图像1．图像的建立(1)波传播时各质点都在各自平衡位置附近振动，而且振动有先有后，某一时刻，各质点处于一定的位置，如果用各质点离开平衡位置的位移来表达它们所在的位置，就可以得到关于某时刻各质点位置情况的一条图线．(2)用横坐标x表示波的传播方向上各介质的平衡位置，纵坐标y表示某一时刻各个质点偏离平衡位置的位移，在xOy平面上，画出多个质点的平衡位置x与多个质点偏离平衡位置的位移y的各点(x，y)，用平滑的曲线把各点连接起来就得到了波的图像，如图所示．2．简谐波(1)定义：波源做简谐运动时，介质的各个质点随波源做简谐运动，所形成的波叫作简谐波．(2)简谐波的图像：正弦或余弦曲线．(3)简谐波是一种最基本、最简单的波，其他的波可以看做是由若干简谐波合成的．3．波的图像的特点(1)波的图像并不是实际运动的波形图，但某时刻横波的图像形状与波在该时刻的实际波形很相似，波形中的波峰对应波的图像中的位移正向最大值，波谷对应图像中位移负向最大值．波形中的平衡位置也对应图像中的平衡位置．(2)波的图像的周期性在波的传播过程中，各质点都在各自的平衡位置附近振动，不同时刻，质点的位移不同，则不同时刻，波的图像不同．质点振动位移做周期性变化，则波的图像也做周期性变化，经过一个周期，波的图像复原一次．相隔时间为周期整数倍的两个时刻，波形相同．(3)波的传播方向的双向性如果只知道波沿x轴传播，那么波的传播方向有可能沿x轴正向，也有可能沿x轴负向．4．物理意义描述在波的传播方向上的介质中的各质点在某一时刻离开平衡位置的位移．5．对波的图像的理解(1)直接获得的信息①从图像上可直接读出振幅，如图所示，波的图线上，纵坐标的最大值的绝对值即为振幅A，A＝4 cm.②可确定任一质点在该时刻的位移，如图所示，图线上各点纵坐标表示各质点在该时刻的位移，例如图中M点的位移为2 cm.(2)间接获得的信息①因加速度方向和位移方向相反，可确定任一质点在该时刻的加速度方向．②若已知波的传播方向，可确定各质点在该时刻的振动方向，并判断位移、加速度、速度、动能的变化．如上图所示，如要确定图线上N点的振动方向，可以根据波的传播方向和波的形成过程，知道质点N开始振动的时刻比它左侧相邻质点M要滞后一些，所以质点M在此时刻的位移值是质点N在下一时刻的位移值，由此判断出质点N此时刻的速度方向应沿y轴正方向，即向上振动．如果这列波的传播方向改为自右向左，则质点M开始振动的时刻比它右侧相邻质点N要滞后一些，所以质点N此时刻的位移值将是质点M在晚些时刻的位移值，由此判断出质点M此时刻的速度方向应沿y轴负方向，即向下振动．总之，利用波的传播方向确定质点的运动方向的方法是要抓住波动的成因，即先振动的质点(即相邻两点中离波源比较近的质点)总是要带动后面的质点(即相邻两点中离波源比较远的质点)运动．6．振动图像和波的图像的比较振动图像和波的图像从形状上看都是正弦曲线，但图像的物理意义、坐标中描述的物理量、研究的内容等方面有着本质的不同，现用图表做如下比较.振动图像波的图像研究对象一个振动质点沿波传播方向上若干质点坐标横轴表示时间，纵轴表示质点的位移横轴表示波线上各质点平衡位置，纵轴表示各质点对各自平衡位置的位移振动图像波的图像研究一个质点的位移随时间的变化规某时刻所有质点的空间分布规律内容律图像图像意义表示一个质点在各个时刻的位移表示某时刻图线上各质点的位移图像变化随时间推移，原有图像形状不变，只是沿t轴延续(如图中虚线)随时间推移，图像整体沿波的传播方向平移，不同时刻波形不同(如图中虚线)运动情况质点做简谐运动，属非匀变速运动波在同一均匀介质中匀速传播，介质的质点做简谐运动图像信息(1)由纵坐标可知振幅，由横坐标可知周期；(2)由图像的切线斜率可知速度的大小及方向的变化情况；(3)由位移的变化情况可知加速度的大小及方向的变化情况(1)由纵坐标可知振幅，由横坐标可知波长(下节学)；(2)可根据波的传播方向确定各质点某时刻的运动方向；也可根据某质点的运动方向确定波的传播方向；(3)由位移情况可确定质点在某一时刻加速度的大小及方向情况向，下列说法正确的是()A．此时刻C点振幅为负值B．此时刻质点B、E的速度相同C．此时刻质点C、F的加速度、速度都为零D．此时刻D点正沿y轴负方向运动【审题指导】1．在简谐横波中，各质点做什么运动？2．从波的图像中可获取哪些信息？3．判断波传播方向与各质点的振动方向的关系有哪些方法？【解析】振幅在波形图上为纵坐标最大值的绝对值，A错；由同侧法可判断B沿＋y方向运动，E、D均沿－y方向运动，故B错，D正确；又C、F加速度均为最大值，故C错，只选D.【答案】 D考点二波长、频率和波速1．波长(1)定义：在波的传播方向上，振动相位总是相同的两个相邻质点间的距离叫作波长，用λ表示．(2)对波长的认识①在波的传播方向上相位相同(即状态相同)的质点有很多个，只有相邻的两质点间的距离才等于波长．②对于横波，两个相邻波峰或相邻波谷之间的距离等于波长，相邻的波峰和波谷所对应的平衡位置相距半个波长(如图所示)；对于纵波，两个相邻密部或相邻疏部之间的距离等于波长，相邻的密部和疏部相距半个波长．③因为相邻波长内对应点的状态相同，所以在波的传播方向上，质点的振动状态随位置变化而出现周期性变化，波长实质上反映了波的传播在空间上的周期性．④相距λ整数倍的两质点振动步调总是相同的；相距λ/2的奇数倍的两质点振动步调总是相反的．2．周期和频率(1)定义：在波动中，各个质点的振动周期或频率是相同的，它们都等于波源的振动周期或频率，这个周期或频率也叫作波的周期或频率．周期用T表示，频率用f表示．波源振动一个周期，其他被波源带动的质点也刚好完成一次全振动，且波在介质中往前传播一个波长．(2)波的空间周期性和时间周期性：每隔n个波长的距离，波形就重复出现；每隔n个周期的时间，波形恢复原来的形状，这就是波的空间周期性和时间周期性．3．波速(1)定义：波传播的速度称为波速．波速反映了振动在介质中传播的快慢程度，可以用公式v＝xt来计算，其中x为波传播的距离，t为传播这段距离所用的时间．(2)波速与质点的振动速度不同波速是振动形式传播的速度，始终沿着波的传播方向，在同一均匀介质中波速大小不变．质点的振动速度是质点在平衡位置附近振动的速度，大小和方向均随时间发生周期性变化．(3)波速的大小的决定因素波速由介质的性质决定，同一列波在不同介质中传播速度不同，但同一类机械波在同一均匀介质中传播速度相同．如声波，在空气中不管哪种频率的波传播速度相同．【例2】(多选)下图所示的是一列简谐波在某一时刻的波形图像，下列说法中正确的是()A．质点A、C、E、G、I在振动过程中位移总是相同B．质点B、F在振动过程中位移总是相等C．质点D、H的平衡位置间的距离是一个波长D．质点A、I在振动过程中位移总是相同，它们的平衡位置间的距离是一个波长【解析】从图像中可以看出质点A、C、E、G、I在该时刻的位移都是零，由于波的传播方向是向右的，容易判断出质点A、E、I的速度方向是向下的，而质点C、G的速度方向是向上的，因而这五个点的位移不总是相同，A项错误；质点B、F是同处在波峰的两个点，它们的振动步调完全相同，在振动过程中位移总是相等，B项正确；质点D、H是处在相邻的两个波谷的点，它们的平衡位置之间的距离等于一个波长，C项正确；虽然质点A、I在振动过程中位移总是相同，振动步调也完全相同，但由于它们不是相邻的振动步调完全相同的两个点，它们的平衡位置之间的距离不是一个波长(应为两个波长)，D项错误．【答案】BC考点三波长、频率和波速之间的关系1．波长、频率和波速之间的关系在一个周期的时间内，振动在介质中传播的距离等于一个波长，因而可以得到波长λ、频率f(或周期T)和波速v三者的关系为：v＝λT.根据T＝1f，则有v＝λf.【注意】①关系式v＝λT和v＝λf不仅对机械波适用，对后面要学习的电磁波及光波也适用．②波速的计算既可用v＝xt求，也可以根据v＝λT或v＝λf求，计算时注意波的周期性所造成的多解．2．波长、频率、波速之间的决定关系(1)周期和频率，只取决于波源，而与v、λ无直接关系．(2)速度v取决于介质的物理性质，它与T、λ无直接关系．只要介质不变，v 就不变；反之如果介质改变，v也一定改变．(3)波长λ取决于v和T(f)，或者说取决于波源和介质．只要v和T(f)其中一个发生变化，由于v＝λT(v＝λf)，波长λ也一定发生变化．【注意】公式v＝λT和v＝λf只是几个物理量之间的数量关系，而不是决定关系．【例3】(多选)对机械波，关于公式v＝λf，下列说法正确的是()A．v＝λf适用于一切波B．由v＝λf知，f增大，则波速v也增大C．v、λ、f三个量中，对同一列波来说，在不同介质中传播时保持不变的只有fD．由v＝λf知，波长是4 m的声音为波长是2 m的声音传播速度的2倍【审题指导】公式v＝λf适用于一切波，公式中v、f都有其特定的决定因素，即介质决定机械波的波速，波源决定频率．由v＝λf可知，波速、频率确定的同时，也确定了波长．【解析】机械波从一种介质进入另一种介质，波源没变，波的频率不变；介质的变化导致了波速和波长的改变．波长也是波的周期性的体现，它体现的是波在空间上的周期性．【答案】AC机械波的多解问题造成波动问题多解的主要因素：1．周期性(1)时间的周期性：时间间隔Δt与周期T的关系不明确．(2)空间的周期性：波传播距离Δx与波长λ的关系不明确．2．双向性(1)传播方向双向性：波的传播方向不确定．(2)振动方向双向性：质点振动方向不明确．由于波动问题的多解性的出现，从而导致了求解波动问题的复杂性，而最容易失误的往往是漏解，因此在解决振动和波动问题时一定要考虑全面，尤其是对题设条件模糊，没有明确说明的物理量，一定要考虑其所有可能性．如说质点达到最大位移处，则有正向最大位移与负向最大位移两种可能；质点由平衡位置起振，起振方向有向上向下两种可能；只告诉波速不说传播方向，应考虑沿两个方向传播的可能；若给出两时刻的波形，则有可能是波形重复多次后又变至题目所给的相应的后一种波形．解决此类问题时，往往采用从特殊到一般的思维方法，即找到一个周期内满足条件的特例，在此基础上，时间关系加nT(n＝0,1,2，…)；空间关系加nλ(n＝0,1,2，…)．总之，只要有多解意识，再根据题意仔细分析，就能得到全部的解．【典例2】如图所示，实线是某时刻的波形图像，虚线是0.2 s后的波形图．(1)若波向左传播，求它的可能周期和最大周期；(2)若波向右传播，求它的可能传播速度；(3)若波速是45 m/s，求波的传播方向．【解析】在已知两个时刻的波形图来求波的周期或波速时，一定要考虑到两个方面：一个是波传播的双向性；一个是它的周期性带来的多解性．。
教科版高中物理选择性必修第一册精品课件 第三章 3.波的图像
归纳提升
波的传播方向和质点振动方向的判断
质点振动方向跟波的传播方向存在着必然的联系,若知道波的传播方向,便
知道波源的方位,任给一质点,我们均可判定它跟随哪些质点振动,便知道
它的振动方向,反之亦然。
1.上下坡法
沿波的传播方向看,“上坡”的点向下运动,“下坡”的点向上运动,简称“上坡
下,下坡上”,如图所示。
尾相对),如图所示。
以上五种方法,都是以波的产生或传播作为依据,掌握这五种方法,有助于
我们理解波的产生和传播,并且在以后解题中经常用到,我们应认真体会并
掌握。
若已知质点的运动方向,也可判断出波的传播方向,仍采用上述方法,只需
将判定的程序倒过来,“反其道行之”即可。
典型例题
【例题2】 一列横波沿直线传播,某时刻的波形如图所示,则:
合作探究 释疑解惑
知识点一
波的图像的理解和应用
问题引领
下图是一列简谐横波在某一时刻的图像。
(1)波的图像是什么形状的曲线?
(2)由图像可获取哪些信息?
提示:(1)余弦曲线。
(2)可以获得以下信息:①该时刻各个质点相对平衡位置的位移。②各质点
振动的振幅。③波长。
归纳提升
1.对波的图像的理解
(1)波的图像是某一时刻介质中各个质点运动情况的“定格”。可以将波的
延伸,如图所示,可见波是向右传播的。
解法四
同侧法
质点的振动方向与波的传播方向在波的图像的同一侧。如图所示,波向右
传播。
(2)质点 A 在 时间内通过路程 s=2A=2×2 cm=4 cm,因 C 位于平衡位置,经 其
2
2
刚好回到平衡位置,其位移是 0。
高中物理 波的图像
上下坡法： 按波的传播方向来看,“上坡”的所有质点均向下 振动,“下坡”的所有质点均向上振动
(2)已知某质点的振动方向也可确定波的传播方向
大家好
12
三、振动图象与波的图象的比较
振y
波y
③质点Q要经过0.7s才能第一次到达波峰处
④质点Q到达波峰处时质点P也恰好到达波峰处
A.只有①、②对 B.只有②、③对
C.只有②、④对 D.只有②、③、④对
y/cm
P
5
Q
会吗？
O1 3
5
9 x/m
大家好
9
一、波的图象
1．波的图象是在波的传播方向上，介质中各振 动质点在某一时刻的波形． 2．波的图象也称波形图或波形曲线． 3．简谐波 （1）简谐运动在介质中传播形成简谐波. （2）简谐波的图象是正弦曲线（或余弦曲线）. （3）简谐波是一种最基本、最简单的波.
x/m
λ上图 像上去 找
关键T 是上哪 去找呢？
咋办
呢
？
λ =4m
嗨，这来找呀。 t2-t1=1.0s
大家好
6
■已知波上某质点的位置判定其他质点的位置
例题：一列简谐横波在t=0时波形如图所示，已知波向左传播。P、Q两 点的坐标分别为（－1,0），(－7,0).问当波传播一段时间后Q点第一次 到达波峰位置，则此时质点P位于什么位置？
例如：一简谐横波在图中x轴上向右传播，实线和虚线分别是t1时刻和t2 时刻的波形图，已知t2-t1=1.0s.由图判断下列哪一个波速是可能的（） A.1m/s B.3m/s C.5m/s D.10m/s
高中物理第十二章机械波第2节波的图像讲义含解析新人教版选修3_4
第2节波的图像1.正弦波在介质中传播时，波所到处的介质质点都做简谐运动。
2．波形图表示介质中的“各个质点”在“某一时刻”的位移，振动图像则表示介质中“某个质点”在“各个时刻”的位移。
3．从波的传播方向看，“上坡”的点向下运动，“下坡”的点向上运动，简称“上坡下，下坡上”。
一、波的图像的画法二、正弦波1．概念波的图像是正弦曲线，这样的波称为正弦波，也叫简谐波，如图所示。
2．介质中有正弦波传播时，介质中的质点在做简谐运动。
三、振动图像和波的图像1．振动图像表示介质中的“某个质点”在“各个时刻”的位移。
2．波的图像表示介质中的“各个质点”在“某个时刻”的位移。
1．自主思考——判一判(1)波的图像表示质点在各个不同时刻的位移。
(×)(2)只有横波才能画出波的图像。
(×)(3)波的图像表示波中各质点在某一时刻的位移。
(√)(4)简谐波中各质点做的是简谐运动。
(√)2．合作探究——议一议如图甲为波的图像，图乙为振动图像，波的图像外形上与振动图像相似，如何辨别它们？提示：可根据图像的横坐标的意义进行区别，若横坐标为时间t，表示振动图像，若横坐标为位置x，表示波的图像。
1．对波的图像的理解(1)波的图像是某一时刻介质中各个质点运动情况的“定格”。
可以将波的图像比喻为某一时刻对所有质点拍摄下的“集体照”。
(2)简谐波的图像是正(余)弦曲线，是最简单的一种波，各个质点振动的最大位移都相等，介质中有正弦波传播时，介质中的质点做简谐运动。
(3)横波的图像形状与波在传播过程中介质中各质点某时刻的分布相似，波形中的波峰即为图像中的位移正向的最大值，波谷即为图像中的位移负向的最大值，波形中通过平衡位置的质点在图像中也恰处于平衡位置。
2．由波的图像获得的三点信息(1)可以直接看出在该时刻沿传播方向上各个质点的位移。
(2)可以直接看出在波的传播过程中各质点的振幅A。
(3)若已知该波的传播方向，可以确定各质点的振动方向；或已知某质点的振动方向，可以确定该波的传播方向。
高中物理第3章机械波3波的图像教科版选择性必修第一册
(1)在某一时刻各质点的位移不同,但各质点的振幅是相同的。
(2)每一质点的振动规律相同,只是后一质点比前一质点振动晚。
(3)某时刻波的图像与经过一段时间后波的图像十分相似,不同的是波的图
像沿波的传播方向又延伸了一段距离。
应用体验
【例1】 一列横波在某一时刻的波形图如图所示,波沿x轴正方向传播。
(1)该时刻质点A的运动方向向
(2)再经过 2 ,质点A通过的路程是
,质点C的运动方向向
cm,此时质点C的位移是
。
。
答案 (1)上(或y轴正方向)
(2)4
下(或y轴负方向)
0
解析 (1)根据波传播方向与质点振动方向的关系,可得该时刻质点A的运动
方向向上,质点C的运动方向向下。
(2)再经过 ,质点
学 习 目 标
1.知道波的图像的物理意义。(物理观念)
2.能运用简谐横波(正弦波)的图像描述横波,解决简单的实际问题。(科学
思维)
3.通过对波的图像的意义的了解,培养应用数学工具表达物理关系的能力。
(科学思维)
目录索引
基础落实·必备知识全过关
重难探究·能力素养全提升
学以致用·随堂检测全达标
基础落实·必备知识全过关
反,故 C 错误;依题图可知,波的周期为
动,经 0.45 s,振动了
1
2 T,则
4
T= =0.2
s,在 t=0 时 A 处质点向上振
t=0.45 s 时,A 处的质点位于波峰处,故 D 错误。
4
点P上下振动,并不向前移动,故D错误。
探究点二
波的传播方向与质点振动方向的互判方法
导学探究
2024年高中物理新教材讲义：波的描述
2波的描述[学习目标] 1.理解波的图像的物理意义，能从波的图像中找出各物理量信息，能区分波的图像和振动图像(重点)。
2.掌握波长、频率和波速的关系，知道三者的决定因素并会进行相关计算(重难点)。
一、波的图像1．波的图像的画法(1)建立坐标系，描点用横坐标x表示在波的传播方向上各质点的平衡位置，纵坐标y表示某一时刻各质点偏离平衡位置的位移。
得到一系列坐标为(x1，y1)，(x2，y2)，(x3，y3)，…的点。
(2)连线用一条平滑的曲线把各点连接起来就是这一时刻波的图像，有时也称波形图。
2．简谐波(正弦波)(1)如果波的图像是正弦曲线，这样的波叫作正弦波，也叫简谐波。
(2)简谐波中各质点的振动是简谐运动，各质点振动的振幅均相同。
3．波形图与振动图像(1)简谐波的波形图与质点的振动图像都是正弦曲线。
(2)波形图表示介质中的“各个质点”在“某一时刻”的位移。
(3)振动图像表示介质中“某一质点”在“各个时刻”的位移。
如图所示，观察甲、乙两个图像可知：(1)________图为波的图像；________图为振动图像。
(均选填“甲”或“乙”)(2)甲图中M、P、Q三个点坐标的意义分别是什么？其中P点的振幅是多少？(3)乙图中M′、P′、Q′三个点坐标的意义分别是什么？答案(1)甲乙(2)题图甲中M、P、Q三个点的坐标分别表示x＝1m、x＝2m、x＝4m处三个质点此时的位移为10cm、0、0；质点P的振幅为10cm。
(3)题图乙中M′、P′、Q′三个点的坐标分别表示同一质点在t＝1s、t＝2s、t＝4s时的位移为10cm、0、0。
例1如图所示是一列向右传播的简谐横波某一时刻的波动图像。
对于图中A、B、C、D、E、F、G、H、I九个质点，下列说法中正确的是()A．A、C、E、F、H具有相同的位移B．A、C速度相同，H、F速度方向相反C．B、I振幅相同D．a C>a B答案C解析在波的图像中，纵坐标y表示各质点偏离平衡位置的位移，故A错误；A、C速度方向相反，H、F速度方向相同，故B错误；在简谐波中各质点都做简谐运动，振幅都等于波源的振幅，故C正确；质点所受回复力的大小与位移的大小成正比，因而加速度的大小与位移的大小成正比，则a C<a B，故D错误。
高中物理知识点总结：波的性质与波的图像、波的现象与声波
高中物理知识点总结：波的性质与波的图像、波的现象与声波-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一. 教学内容：1. 波的性质与波的图像2. 波的现象与声波【要点扫描】波的性质与波的图像（一）机械波1、定义：机械振动在介质中传播就形成机械波．2、产生条件：（1）有做机械振动的物体作为波源．（2）有能传播机械振动的介质．3、分类：①横波：质点的振动方向与波的传播方向垂直．凸起部分叫波峰，凹下部分叫波谷②纵波：质点的振动方向与波的传播方向在一直线上．质点分布密的叫密部，疏的部分叫疏部，液体和气体不能传播横波。
4. 机械波的传播过程（1）机械波传播的是振动形式和能量．质点只在各自的平衡位置附近做振动，并不随波迁移．后一质点的振动总是落后于带动它的前一质点的振动。
（2）介质中各质点的振动周期和频率都与波源的振动周期和频率相同．（3）由波源向远处的各质点都依次重复波源的振动．（二）描述机械波的物理量1. 波长λ：两个相邻的，在振动过程中相对平衡位置的位移总是相等的质点间的距离叫波长．在横波中，两个相邻的波峰或相邻的波谷之间的距离．在纵波中两相邻的密部（或疏部）中央间的距离，振动在一个周期内在介质中传播的距离等于波长2. 周期与频率．波的频率由振源决定，在任何介质中传播波的频率不变。
波从一种介质进入另一种介质时，唯一不变的是频率（或周期），波速与波长都发生变化．3. 波速：单位时间内波向外传播的距离。
v＝s/t＝λ/T＝λf，波速的大小由介质决定。
（三）说明：①波的频率是介质中各质点的振动频率，质点的振动是一种受迫振动，驱动力来源于波源，所以波的频率由波源决定，是波源的频率.波速是介质对波的传播速度．介质能传播波是因为介质中各质点间有弹力的作用，弹力越大，相互对运动的反应越灵敏，则对波的传播速度越大．通常情况下，固体对机械波的传播速度较大，气体对机械波的传播速度较小．对纵波和横波，质点间的相互作用的性质有区别，那么同一物质对纵波和对横波的传播速度不相同．所以，介质对波的传播速度由介质决定，与振动频率无关．波长是质点完成一次全振动所传播的距离，所以波长的长度与波速v和周期T 有关．即波长由波源和介质共同决定．由以上分析知，波从一种介质进入另一种介质，频率不会发生变化，速度和波长将发生改变．②振源的振动在介质中由近及远传播，离振源较远些的质点的振动要滞后一些，这样各质点的振动虽然频率相同，但步调不一致，离振源越远越滞后．沿波的传播方向上，离波源一个波长的质点的振动要滞后一个周期，相距一个波长的两质点振动步调是一致的．反之，相距1/2个波长的两质点的振动步调是相反的．所以与波源相距波长的整数倍的质点与波源的振动同步（同相振动）；与波源相距为1/2波长的奇数倍的质点与波源的振动步调相反（反相振动．）（四）波的图象（1）波的图象①坐标轴：取质点平衡位置的连线作为x轴，表示质点分布的顺序；取过波源质点的振动方向作为y轴表示质点位移．②意义：在波的传播方向上，介质中质点在某一时刻相对各自平衡位置的位移．③形状：正弦（或余弦）．要画出波的图象通常需要知道波长λ、振幅A、波的传播方向（或波源的方位）、横轴上某质点在该时刻的振动状态（包括位移和振动方向）这四个要素．（2）简谐波图象的应用①从图象上直接读出波长和振幅．②可确定任一质点在该时刻的位移．③可确定任一质点在该时刻的加速度的方向．④若已知波的传播方向，可确定各质点在该时刻的振动方向．若已知某质点的振动方向，可确定波的传播方向．⑤若已知波的传播方向，可画出在Δt前后的波形．沿传播方向平移Δs＝vΔt.波的现象与声波（一）波的现象1. 波的反射：波遇到障碍物会返回来继续传播的现象．（1）波面：沿波传播方向的波峰（或波谷）在同一时刻构成的面．（2）波线：跟波面垂直的线，表示波的传播方向．（3）入射波与反射波的方向关系．①入射角：入射波的波线与平面法线的夹角．②反射角：反射波的波线与平面法线的夹角．③在波的反射中，反射角等于入射角；反射波的波长、频率和波速都跟入射波的相同．（4）特例：夏日轰鸣不绝的雷声；在空房子里说话会听到声音更响．（5）人耳能区分相差0.1 s以上的两个声音．2. 波的折射：波从一种介质射入另一种介质时，传播方向发生改变的现象．（1）波的折射中，波的频率不变，波速和波长都发生了改变．（2）折射角：折射波的波线与界面法线的夹角．（3）入射角i与折射角r的关系v1和v2是波在介质I和介质Ⅱ中的波速．i为I介质中的入射角，r为Ⅱ介质中的折射角．3. 波的衍射：波可以绕过障碍物继续传播的现象．衍射是波的特性，一切波都能发生衍射．产生明显衍射现象的条件是：障碍物或孔的尺寸比波长小或与波长相差不多。
(完整版)波的图像知识点及练习
波的图像【学习目标】1．理解波的图像的意义．知道波的图像的横、纵坐标各表示什么物理量，知道什么是简谐波．2．能在简谐波的图像中指出波长和质点的振动的振幅．3．已知某一时刻某简谐波的图像和波的传播方向，能画出下一时刻的波的图像。
并能指出图像中各个质点在该时刻的振动方向．【要点梳理】1．图像的特点（1）横波的图像形状与波在传播过程中介质中各质点某时刻的分布相似，波形中的波峰即为图像中的位移正向的最大值，波谷即为图像中位移负向的最大值，波形中通过平衡位置的质点在图像中也恰处于平衡位置．（2）波形图像是正弦或余弦曲线的波称为简谐波．简谐波是最简单的波．（3）波的图像的重复性（时间周期）：相隔时间为周期整数倍的两个时刻的波形相同．（4）波的传播方向的双向性：不指定波的传播方向时，图像中波可能向x轴正方向或z轴负方向传播．波动图像的意义：描述在波的传播方向上的介质中的各质点在某一时刻离开平衡位置的位移．2．由波的图像可以获得的信息知道了一列波在某时刻的波形图像，如图所示，能从这列波的图像中了解到波的传播情况主要有以下几点：（1）可以直接看出在该时刻沿传播方向上各质点的位移．图线上各点的纵坐标表示的是各质点在该时刻的位移．如图中的M点的位移是2 cm．（2）可以直接看出在波的传播过程中各质点的振幅A，即波动图线上纵坐标最大值的绝对值，即 4 cmA ．（3）可以判断出沿传播方向上各质点在该时刻的运动方向．如要确定图线上N点的振动方向，可以根据波的传播方向和波的形成过程，知道质点N开始振动的时刻比它左侧相邻质点M要滞后一些，所以质点M在此时刻的位移值是质点N在下一时刻的位移值，由此判断出质点N此时刻的速度方向应沿y轴正方向，即向上振动．如果这列波的传播方向改为自右向左，则质点M开始振动的时刻比它右侧相邻质点N要滞后一些，所以质点N此时刻的位移值将是质点M在晚些时刻的位移值，由此判断出质点M此时刻的速度方向应沿y-方向，即向下振动．总之，利用波的传播方向确定质点运动方向的方法是要抓住波动的成因，即先振动的质点（即相邻两点中离波源比较近的质点）总是要带动后面的质点（即相邻两点中离波源比较远的质点）运动．要点二、波的传播方向与质点振动方向的关系已知质点的运动方向来判断波的传播方向或已知波的传播方向来判断质点的运动方向时，判断依据的基本规律是波形成与传播的特点，常用的方法有：方法一（上下坡法）：沿波的传播方向看去，“上坡”处的质点向下振动；“下坡”处的质点向上振动，简称“上坡下，下坡上”（如图甲所示）．方法二（同侧法）：在波的图像上的某一点，沿竖直方向画出一个箭头表示质点运动方向，并设想在同一点沿水平方向画一个箭头表示波的传播方向，那么这两个箭头总是在曲线的同侧（如图乙所示）．方法三[头头（尾尾）相对法]：在波形图的波峰（或波谷）上画出一个箭头表示波的传播方向，并在波峰（或波谷）两边波形上分别画出两个箭头表示质点运动方向，那么这三个箭头总是头头相对，尾尾相对（如图丙所示）．方法四（微平移法）：如图丁所示，实线为t时刻的波形图，作出微小时间4Tt t⎛⎫∆∆<⎪⎝⎭后的波形如虚线所示．由图可见t时刻的质点由1P（或2P）位置经t∆后运动到1P＇（或2P＇）处，这样就可以判断质点的运动方向了．要点三、已知一个时刻的波形画出另一个时刻的波形（1）描点法：先利用波的传播方向判断出各质点的振动方向，再描出各质点经时间t∆后（或前）的位置，然后用平滑曲线连接各点即可得到经时间t∆后（或前）某时刻的波形．（2）平移法：波由介质中的某一点传播到另一点需要一定的时间，即机械波在介质中是以一定的速率v（通常称波速）传播．在时间出内某一波峰或波谷（密部或疏部）沿波的传播方向移动的距离等于v t∆．如果已知一列简谐波在t时刻的波形图像及波的传播方向，又知波速，就可以画出经t∆后的波形图像．具体方法是：①在已知的某一时刻的波形图像上将波的图像沿波的传播方向移动一段距离x v t∆∆=，即得到t t∆+时刻的波形图像．②若要画出t t∆-时刻的波形图像，则需将波形图像逆着波的传播方向移动一段距离x v t∆∆=，即得到t t∆-时刻的波形图像．要点五、振动图像和波动图像的比较特点振动图像波动图像相同点图线形状正（余）弦曲线正（余）弦曲线纵坐标y不同时刻某一质点的位移某一时刻介质中所有质点的位移纵坐标最大值振幅振幅不同点描述对象某一个振动质点一群质点（x轴上各个点）物理意义振动位移y随时间t的变化关系x轴上所有质点在某一时刻振动的位移y 横坐标表示时间t表示介质中各点的平衡位置离原点的距离x横轴上相邻两个步调总一致的点之间的距离的含义表示周期T表示波长λ（见下节）图像变化随时间延伸随时间推移其他频率和周期在图中直接识读周期T已知波速v时，根据图中λ可求出/vTλ=（见下节）两者联系质点的振动是组成波动的基本要素之一波动是由许多质点振动所组成的，但从图像上波形的变化无法直接看出，若知波的传播方向和某时刻的波形图，则可以讨论波动中各质点的振动情况【典型例题】类型一、根据波的图像判断质点时间、速度、加速度例1．如图所示是一列沿x轴正方向传播的横波某时刻的波形图，则：（1）波形图上a b c、、三点的加速度哪个最大？加速度的大小与波的传播方向是否有关？（2）a b c、、三个质点下一时刻做什么运动？答案(1) b点无关(2) a点向下做加速运动，b点向上做加速运动c点向上做减速运动解析(1) a、b、c三个质点都做简谐运动，在质量一定的情况下，加速度的大小与位移成正比，方向与位移方向相反，故知b点的加速度最大．质点加速度的大小与波的传播方向无关．(2)此时刻b质点速度为零，下一时刻一定向平衡位置做加速运动；因波沿x轴正方向传播，则下一时刻a质点向下运动，c质点向上运动，而a质点的加速度沿y轴负方向，故a质点做加速运动；c质点在平衡位置，速度最大，下一刻将做减速运动．【变式1】如图所示，在x y平面内有一沿x轴正方向传播的简谐横波，波速为lm/s，振幅为4cm，频率为2.5Hz，在0t 时刻，P点位于其平衡位置上方最大位移处，则距P为0.2m的Q点（）A．在0.1s时的位移是4cm；B．在0.1s时的速度最大；C．在0.1s时的速度向下；D．在0到0.1s时间内的路程是4cm．答案BD解析：已知简谐波的波速u=1m/s，频率f=2.5Hz，则周期为：T=0.4s波长为：λ=0.4 m由题Q点距离P点为：x=0.2m=21λ，两点的振动情况总是相反，t=0时刻，P点位于其平衡位置上方最大位移处，Q点位于其平衡位置下方最大位移处（负最大位移）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

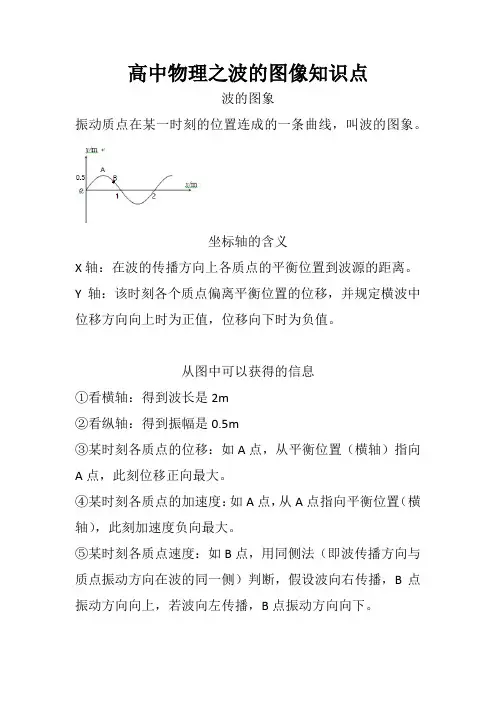

高中物理之波的图像知识点
波的图象
振动质点在某一时刻的位置连成的一条曲线，叫波的图象。
坐标轴的含义
X轴：在波的传播方向上各质点的平衡位置到波源的距离。
Y轴：该时刻各个质点偏离平衡位置的位移，并规定横波中位移方向向上时为正值，位移向下时为负值。
从图中可以获得的信息
①看横轴：得到波长是2m
②看纵轴：得到振幅是0.5m
③某时刻各质点的位移：如A点，从平衡位置（横轴）指向A点，此刻位移正向最大。
④某时刻各质点的加速度：如A点，从A点指向平衡位置（横轴），此刻加速度负向最大。
⑤某时刻各质点速度：如B点，用同侧法（即波传播方向与质点振动方向在波的同一侧）判断，假设波向右传播，B点振动方向向上，若波向左传播，B点振动方向向下。
下一时刻波形图的确定
比如画经过T/4时的波形图，用平移法，若波向右传播，把此时刻波的图像沿x 轴向右平移l/4,即为经过T/4时的波形图，如下图所示：
若波向左传播，把此时刻波的图像沿x 轴向左平移l/4,即为经过T/4时的波形图，如下图所示：
波动图像与振动图像的比较
习题演练
1. 图中画出了一列向右传播的横波在某个时刻的波形图象，由图象可知（）
A 质点b此时的位移是零
B 质点b此时向－y方向运动
C 质点d的振幅是2 cm
D 质点d此时的加速度方向为负
2. 简谐横波某时刻的波形图如图所示。
由此图可知（）
A 若质点a向下运动，则波是从左向右传播的
B 若质点c向下运动，则波是从左向右传播的
C 若波从右向左传播，则质点c向下运动
D 若波从右向左传播，则质点d向上运动
习题解析
1. AC
此刻b质点位于平衡位置，所以位移为零，A正确；波是向右传播的，根据同侧法可得质点b此时正通过平衡位置向上振动，B错误；所有质点的振幅都是2cm，故C正确；此刻d正向下运动，所以回复力指向平衡位置，故加速度指向正方向，D错误。
2. BD
先要判断波的传播方向，或质点振动方向，根据同侧法，若波从左向右传播，a、b向上振动，c、d向下振动，故A错，B对，若波从右向左传播，c、d向上振动，C错,D对。
