古野雷达说明书3.2

合集下载

古野BNWAS中文操作说明书BR500

古野BNWAS中文操作说明书BR500

操作手册船桥导航监视警报系统 (BNWAS)BR-500型号Pub. No. OZS-44610-D DATE OF ISSUE: MAY. 2012i重要注意事项概述• 设备操作员必须阅读和遵守本手册的说明。

错误的操作或维护可能导致保修失效,或造成伤害。

• 未经 FURUNO 的书面许可,不得复制本手册的任何部分。

• 如果本手册丢失或破损,请咨询经销商如何更换。

• 本手册内容和设备规格如有更改,恕不另行通知。

• 本手册中屏幕显示(或图示)范例可能与您的屏幕显示有所区别。

您所看到的屏幕取决于您的系统配置和设备设置。

• 请保留手册,以备将来参考。

• 如未经 FURUNO 授权擅自对设备(包括软件)进行任何改装/修改,保修将失效。

• 所有品牌和产品名称均为各自持有者的商标、注册商标或服务标记。

如何丢弃本产品须根据当地工业废品处理规范丢弃本产品。

如在美国处理,请参阅电子工业联盟的主页 (/),了解正确的处理方法。

如何丢弃废旧电池有些 FURUNO 产品使用电池。

如要了解您的产品是否使用电池,请参阅维护章节。

如果使用电池,请遵守以下说明。

请用胶带封住电池正负接头后再弃置,防止因短路造成燃烧或发热。

在欧盟打叉的垃圾桶标志表示禁止将所有类型的电池丢弃到标准垃圾桶或垃圾站。

请根据所在国家的法规和《电池指令 2006/66/EU 》,将废旧电池带到电池回收站点。

在美国莫比斯环符号(三箭追逐环)表示必须回收的镍镉和铅酸充电电池。

请根据当地法律将废旧电池带到电池回收站点。

在其他国家不存在电池回收标志国际标准。

其他国家如在将来制作自己的回收标志,该标志的数量将增加。

PbNi-Cd安全说明parts inside. ii安全说明iii目录前言 (vi)系统配置 (viii)1.主警报面板...............................................................................................................1-1 1.1控制钮..............................................................................................................................................1-1 1.2如何开启/关闭系统.........................................................................................................................1-1 1.3BNWAS 显示屏................................................................................................................................1-2 1.4如何调整 LCD/LED 亮度、按键背光................................................................................................1-3 1.5如何选择支援船员............................................................................................................................1-4 1.6模式..................................................................................................................................................1-4 1.7休眠期..............................................................................................................................................1-4 1.8监视警报顺序...................................................................................................................................1-5 1.9帮助区域...........................................................................................................................................1-81.9.1 系统故障指示........................................................................................................................1-81.9.2 操作性事件指示.....................................................................................................................1-9 1.10如何进行紧急呼叫............................................................................................................................1-91.11如何呼叫导航员..............................................................................................................................1-102.另选购设备...............................................................................................................2-1 2.1计时器重置面板 BR-530,BR-550..................................................................................................2-1 2.2船舱面板 BR-540.............................................................................................................................2-2 2.3运动检测器 BR-560..........................................................................................................................2-32.4闪光灯 BR-570.................................................................................................................................2-43.维护与故障排除........................................................................................................3-1 3.1维护..................................................................................................................................................3-1 3.2更换保险丝.......................................................................................................................................3-1 3.3故障排除...........................................................................................................................................3-2 3.4如何检查处理器单元/船舱面板/计时器重置面板之间的连接........................................................3-33.5主要部件的预期寿命.........................................................................................................................3-44.安装..........................................................................................................................4-1 4.1设备列表...........................................................................................................................................4-1 4.2安装注意事项...................................................................................................................................4-2 4.3主警报面板 BR-510.........................................................................................................................4-34.3.1 桌面安装................................................................................................................................4-34.3.2 嵌入式安装............................................................................................................................4-34.3.3 屏蔽膜(选件).....................................................................................................................4-4 4.4处理器单元 BR-520.........................................................................................................................4-4 4.5计时器重置面板 BR-530、机舱面板 BR-540、运动检测器 BR-560、闪光灯 BR-570(另选购单元).........................................................................................................................................................4-44.5.1 嵌入式安装............................................................................................................................4-44.5.2 舱壁安装................................................................................................................................4-5 4.6防水计时器重置面板 BR-550(选件)............................................................................................4-9 4.7布线................................................................................................................................................4-114.7.1 处理器单元..........................................................................................................................4-114.7.2 布线信息..............................................................................................................................4-134.7.3 主警报面板..........................................................................................................................4-144.7.4 计时器重置面板、机舱面板、运动检测器、闪光灯.............................................................4-144.7.5 闪光灯.................................................................................................................................4-15 ivSUMARIO4.7.6 如何装配船舱面板、计时器重置面板、闪光灯和运动检测器的电缆...................................4-15 4.8DIP 开关,旋转开关设置...............................................................................................................4-16 4.9如何调整 LED 亮度.......................................................................................................................4-17 4.10菜单设置........................................................................................................................................4-174.10.1 管理员菜单........................................................................................................................4-174.10.2 检修菜单...........................................................................................................................4-21 4.11I/O 语句信息..................................................................................................................................4-22附录1 菜单树、缩略语、JIS 电缆选用指南..............................................................AP-1规格............................................................................................................................SP-1装箱单..........................................................................................................................A-1外形图..........................................................................................................................D-1接线图..........................................................................................................................S-1索引.............................................................................................................................IN-1vvi前言尊敬的 BR-500 用户承蒙惠购 FURUNO BR-500 船桥导航监视警报系统 (BNWAS )。

1832说明书

1832说明书

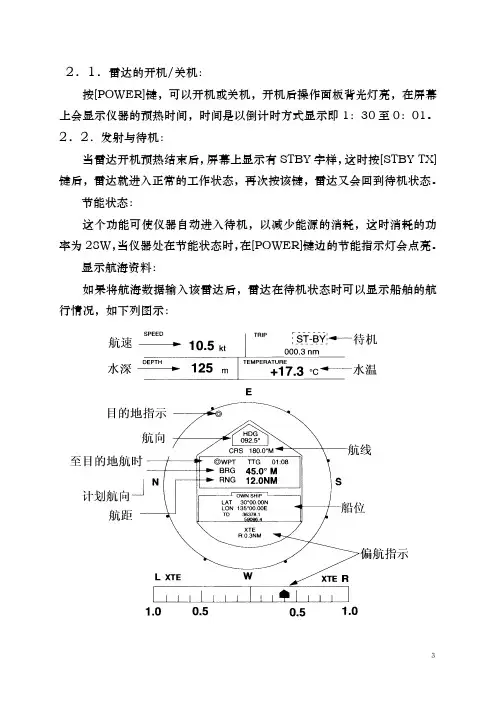

2.1.雷达的开机/关机:按[POWER]键,可以开机或关机,开机后操作面板背光灯亮,在屏幕上会显示仪器的预热时间,时间是以倒计时方式显示即1:30至0:01。

2.2.发射与待机:当雷达开机预热结束后,屏幕上显示有STBY字样,这时按[STBY TX]键后,雷达就进入正常的工作状态,再次按该键,雷达又会回到待机状态。

节能状态:这个功能可使仪器自动进入待机,以减少能源的消耗,这时消耗的功率为28W,当仪器处在节能状态时,在[POWER]键边的节能指示灯会点亮。

显示航海资料:如果将航海数据输入该雷达后,雷达在待机状态时可以显示船舶的航行情况,如下列图示:2.3.选择量程:按[-RANGE+]键,可以选择雷达量程的大小,具体选择的量程显示在雷达屏幕的左上角。

2.4.调节屏幕显示的亮度:屏幕的显示亮度分为16级,按[BRILL]键,随时可以调节显示亮度。

2.5.雷达的增益调节:雷达的增益是通过[GAIN]钮调节的,调节的方法是将雷达的量程选择在远距离档,然后调节增益[GAIN]钮,使屏幕上显示的背景噪声隐约可见。

2.6.雨雪干扰抑制调整,海浪干扰抑制调整通过调节[A/C SEA]和[A/C RAIN]钮,可以抑制雨雪及海浪对雷达产生的干扰。

调节方法如下:1、海浪杂波控制调整[A/C SEA]由海浪引起的反射回波是令人讨厌的,它以随机信号〔所谓的“海浪杂波”〕的形式覆盖在显示器的中心部分。

浪高、天线旋转慢,则海浪杂波向外扩展,海浪杂波以大量小回波信号形式显现在显示器上,它可以影响雷达性能〔见图〕海浪干扰抑制效果抑制海浪杂波的作用,就是减小近距离海浪杂波的幅度〔近距离杂波最大〕。

随距离的增加,杂波幅度也逐渐减小。

海浪杂波抑制仅在约4海里以内才起作用。

恰当地调节抗海浪杂波控制器,可使杂波分裂为小亮点,使小目标也可分辨。

但控制过头,杂波和目标都将在屏幕上消失。

2、雨雪干扰抑制功能的具体操作与上述相同:雨雪干扰抑制效果2.7.自动干扰抑制功能:自动调节干扰抑制。

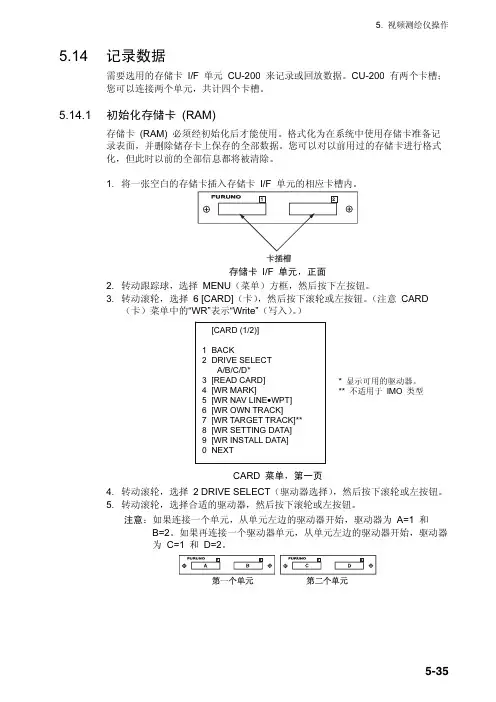

古野雷达说明书5.2

古野雷达说明书5.2

6-3
6. 维护与故障排除
6.4
更换 GC 电路板上的电池
安装在处理器单元内 GC(电罗经)电路板上的电池可以在关闭电源时保留电罗 经数据。电池的寿命大约为 5 年。电池电压降低时,GC 电路板的诊断测试就会 显示 NG。出现这种情况时,请联络您的销售商进行更换。
GC 电路板上的电池
GC 电路板
电池类型 CR 1/2 8.L
新涂漆。替换严重锈蚀的螺栓 之间涂抹少量油脂。 螺母。
天线发射器
检查发射天线表面的污垢和裂 请勿使用化学清洁剂。这些溶剂 痕。将浸湿清水的软布擦拭污 可能会破坏涂层和标记。如果除 垢。如果发现裂痕,使用少量 去天线单元上的冰,应使用木锤 密封剂或粘合剂作为临时补 或塑料头锤。天线单元上的裂痕 救,然后电话寻求维修服务。 可能渗水并严重损坏内部电路。
* 显示可用的驱动器。 ** 不适用于 IMO 类型
CARD 菜单
4. 转动滚轮,选择 2 DRIVE SELECT(驱动器选择),然后按下滚轮或左按钮。 5. 转动滚轮选择已插入存储卡的驱动器。 6. 按下滚轮或左按钮。 7. 转动滚轮,选择 3 READ CARD(读取卡),然后按下滚轮或左按钮。
5-38
5. 视频测绘仪操作
注意:将从存储卡上回放的标记、本船轨迹和其它船只轨迹添加到当前显示的数 据中。回放时,如果存储器已满,会出现消息“MEMORY FULL”(存储器已满)。 按 [ALARM ACK](确认警报)键清除消息。存储器容量如下。
标记:20,000 点 本船轨迹:20,000 点 其它船只的轨迹:20,000 点
6-1
6. 维护与故障排除
6.1 定期维护计划
定期维护对保持良好的性能至关重要。建立维护计划,并且至少包含下表所列示 的项目。

古野FURUNO_FM8500_VHFDSC说明书

古野FURUNO_FM8500_VHFDSC说明书

古野FURUNO FM-8500 VHF/DSC的使用介绍前述1:取消错误的遇险报警1.立即关掉发射机。

2.打开设备,放在16频道。

3.把你的船名、呼号、DSC号码向所有船作一个广播,同时取消错误的遇险报警。

例子:A L L S T A T I O N S,A L L S T A T I O N S,A L L S T A T I O N S所有船,所有船,所有船THIS IS NAME,CALL SIGN,我是XX船,呼号是,DSC NUMBER,POSITION. DSC号码是,船位,CANCEL MY DISTRESS ALERT OF 取消我于日期、UTC时间DATE,TIME UTC. 发的遇险报警=MASTER, NAME, CALL SIGN, XX轮船长DSC NUMBER, DATE, TIME UTC. 重复XX船,呼号,DSC号码,日期、时间。

前述2:系统结构图CH70天线图-1 FM-8500系统结构图FM-8500是由一个主收发单元和两根天线构成。

收发单元包括VHF发射部分、接收部分和70频道DSC值守机。

该机的性能和操作全部是由前面板控制。

一根天线用于VHF发射和接收,另一根天线用于DSC值守。

第一节VHF 无线电话各旋钮功能1.1 控制,指示控制 CHANNEL/ 用于选择一个频道。

MODE 按下这个旋钮,用于在INTL 、USA 、WX 和PRIV 四种模式之间转换。

SQUELCH/ 用于静噪比。

当所选的频道没有人讲话时,自动降低噪音,使接收机哑声。

DW/SCAN 按一下这个旋钮,可以改变操作模式:双值守,扫描和关掉这两项功能。

VOLUME/ 开机、关机和调整喇叭音量。

LOUDSPEAKER 按一下这个旋钮,用于打开和关掉喇叭。

HI/LOW key 高功率/低功率 CH16 key 16频道指示1.2 电话操作开机关机 顺时钟旋转VOLUME 直到听见一声响,就可以开机;逆时钟旋转VOLUME 直到听见一声响,就可以关机。

古野雷达说明书3.2

古野雷达说明书3.2

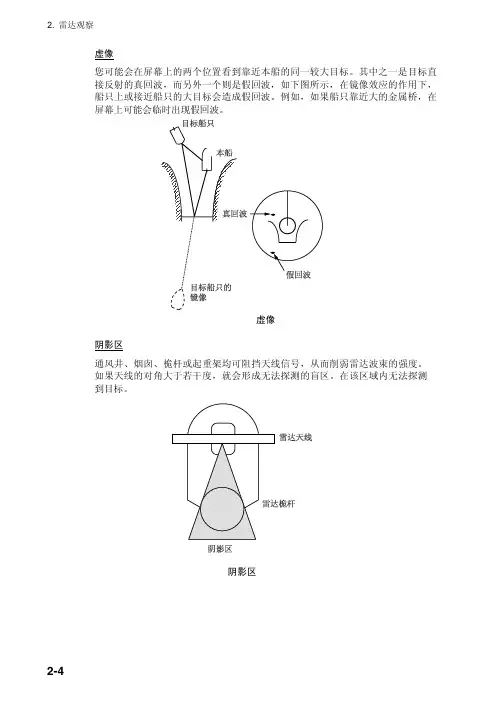

2. 雷达观察虚像您可能会在屏幕上的两个位置看到靠近本船的同一较大目标。

其中之一是目标直接反射的真回波,而另外一个则是假回波,如下图所示,在镜像效应的作用下,船只上或接近船只的大目标会造成假回波。

例如,如果船只靠近大的金属桥,在屏幕上可能会临时出现假回波。

虚像阴影区通风井、烟囱、桅杆或起重架均可阻挡天线信号,从而削弱雷达波束的强度。

如果天线的对角大于若干度,就会形成无法探测的盲区。

在该区域内无法探测到目标。

阴影区2. 雷达观察2.3 SART(搜救雷达应答器)说明2.3.1 SART任何距离大约为 8 海里的 X-波段(3 厘米)雷达脉冲均可触发搜救雷达应答器(SART)。

每个接收到的雷达脉冲都会使其发射一个应答脉冲,此脉冲会在完整的雷达频段反复扫描。

询问时,它会首先快速扫描 (0.4 µs) 整个波段,然后开始以较慢速度 (7.5 µs) 回扫该波段,并返回至起始频率。

该过程反复执行 12 次。

在每次扫描过程中的某些点,SART 频率会与位于雷达接收器通频内的应答脉冲频率相匹配。

如果 SART 在距离内,则 12 次慢速扫描过程中的每个匹配频率都将在雷达显示屏上产生一个应答点,并显示一条由 12 个等距(大约 0.64 海里)点组成的线。

当雷达与 SART 的距离减小为大约 1 海里时,雷达显示屏也会显示快速扫描过程中所生成的 12 个应答点。

这些额外应答点(也是等距的,为 0.64 海里)散布在原始的 12 个点所组成的线周围。

它们比原始点稍微微弱并小一些。

SART2. 雷达观察2.3.2 在雷达显示屏上显示 SART 标记该雷达配备为 SART 探测对雷达实行最优化设置的功能。

这项功能可以自动调谐雷达接收器,使其偏离最佳调谐状态。

这会消除或削弱所有正常雷达回波,但由于 SART 应答信号是扫描整个 9GHz 频段,因此 SART 标记不会消除。

当雷达接近 SART,SART 标记会扩大为大弧,使大部分的屏幕变得模糊。

furuno 古野中文版C-STATION说明书IZS56350E_FELCOM15

furuno 古野中文版C-STATION说明书IZS56350E_FELCOM15

Pub. No. I ZS-56360-E DATE OF ISSUE: DEC. 2008目录设备清单 (iii)系统配置 (iv)1. 安装 (1)1.1 天线单元 (1)1.2 终端机 (7)1.3 遇难报警/确认收信单元 IC-305/警报单元 IC-306 (9)1.4 打印机 PP-510(可选)/EGC 打印机 PP-505(可选) (10)1.5 AC/DC 电源单元 PR-240(可选) (10)1.6 接线盒 IC-315 (11)2. 布线 (12)2.1 终端机上的天线电缆接头 (13)2.2 遇难报警/确认收信单元 IC-305 (15)2.3 警报单元 IC-306 (16)2.4 接线盒 IC-315 (17)3. 初始设置 (18)3.1 设置 IMN(INMARSAT 移动识别码) (18)3.2 外部设备设置 (19)4. 安装 GPS 电路板(可选) (20)5. 更改电源规格 (23)装箱单.............................................................................................................................A-1外形图.............................................................................................................................D-1接线图.............................................................................................................................S-1设备清单标准配件 名称型号 编号 数量备注 天线单元IC-115 - 1 终端机IC-215 - 1 遇难报警/确认收信单元IC-305 - 1 警报单元IC-306 - 1接线盒 IC-315 - 1 w/CP16-02501*CP16-02101 004-439-060 用于 30 米电缆,天线单元*CP16-02111 004-439-070用于 50 米电缆,天线单元* CP16-02121 004-439-080 1 套用于 100 米电缆,天线单元*CP16-02300 000-043-433 1 套CP16-02301(用于 IC-215)*, CP16-02302(用于键盘)*CP16-02201 004-438-890 1 套用于 IC-305/306TP5FBAW-5DFBB 000-159-523-1130 米天线电缆8D-FB-CV 000-117-599 50 米天线电缆 安装材料 12D-SFA-CV 000-138-866 1100 米天线电缆附件FP16-00600 000-043-434 1 套 迷你键盘 (BTC-5100C),FD (FP16-00601)备件SP16-01301 004-439-370 1 套 保险丝* 选用件 名称型号 编号 数量 备注FD-ROM 16-5-0164 004-438-920 1 套GPS 电路板 OP16-47 001-017-110 1 套GPS 电路板套件 OP16-48 000-011-766 1 套RF 盖 (GPS) OP16-49 000-011-767 1EGC 打印机 PP-505 - 1打印机 PP-510 - 1 w/CP16-01200*AC/DC 电源单元 PR-240 - 1 w/CP24-00151*000-560-452用于接线盒,10 米000-103-868用于接线盒,20 米 000-103-869用于接线盒,30 米 000-132-829用于接线盒,40 米5 组对绞线 CO-SPEVV-SB-C 0.2x5P 000-132-828 1 用于接线盒,50 米SSAS 修正包** OP16-33 000-043-492 1 IC-307(2 件),FD-ROM(用于 RFCON CPU ,用于TERM CPU )SSAS 警报单元** IC-307 000-043-473 1 w/CP16-03101, FP16-00901OP16-27 004-448-000 1 用于遇难报警/确认收信单元,警报单元嵌入安装工具包 OP16-28 004-448-010 1 用于 SSAS 警报单元ALC (FFA) 修正包* OP16-26 004-439-840 1俄语套件 OP16-43 004-449-590 1 用于 IC-215PC 终端机软件 OP16-45 004-449-600 1 俄语天线安装套件 CP16-03701 004-555-000 1 套天线支架 CP16-03702 001-016-260 1 参阅第 D-14 页。

古野far2817雷达服务手册

古野far2817雷达服务手册

35 1.4" 50 2.0" 89 3.5"
09015U Printed in Japan Catalogue No. R-184g
Automatic Radar Plotting Aid
23.1" High resolution Multi-color LCD
FAR-28x7 series
Approved
Power Supply Unit PSU-007
200 VAC, 3 , 50 Hz* 220 VAC, 3 , 60 Hz 380 VAC, 3 , 50 Hz 440 VAC, 3 , 60 Hz
Display Unit MU-231CR
RW-9600 15/30/ 40/50 m
RW-9600, 15 m RW-9600, 15 m
DVI IEC 61162-1 250V-MPYC-7
AD-10
Gyro Converter AD-100
Switching HUB HUB-100
GP-90 (Position, SOG, COG) SDME (STW for ARPA) AIS FA-150
VDR DVI Monitor
Gyrocompass GPS Compass
Control Unit Full-keyboard type RCU-014 3.7 kg 8.2 lb
410 16.1"
510 20.1"
385 15.2" 370 14.6"
2- 7
27 1.1"
98
340 13.4" 25 380 15.0" 1.0" 498 19.6" 418 16.5" 183 7.2"

FURUNO FS-1562-15(150W), FS-1562-25(250W) 说明书

FURUNO FS-1562-15(150W), FS-1562-25(250W) 说明书

FS-1562-15/25 符合下列规范: -IMOA.421(XI), A610(15), A613(15), A694(17) -国际电信联盟的无线电规则 -ETS 300 373 -IEC 1097-9 草案,国际电工协会 945 通则 -EC EMC 对 CE 制造的指导 -相关的其他规则
通则
FS-1562-25…40A 无线电话信号发生器:双音信号 2200Hz 和 1300Hz 交替发射。
发射机
输出阻抗:50 欧姆
输出功率:J3E/H3E:FS-1562-15…150 W pep, FS-1562-25…250 W pep
J2B:
FS-1562-15…150 W pep, FS-1562-25…250W
!“危险”:
没有 注意避免将导致人员伤亡或伤残。
该警告显示潜在的危险情况,如果
!“警告”:
该警告显示潜在的危险情况,如果
没有注意避免可能导致人员伤亡或伤残。
!
“注意”:
该警告显示潜在的危险情况,如果
没有注意避免可能导致较小的或中等的人员伤害或财产损失。
!危险
在对本设备没有熟悉之前,不要打开机盖进行内部的电路维修工作。 下列部位有高电压,可能会致死或严重的伤害存在: .收发单元 . 天线和天线匹配器(都在 TX) 潜在的高压 在下列点显示:
罗经安全距离
单元
标准
收发机
1.2m
天 线 偶 合 器 1.0m
AT-1560-15
天 线 偶 合 器 1.0m
AT-1560-25
话机
0.6m
PA-2500
0.9m
PR-300
0.9m
PR-850
1.Байду номын сангаасm

FURUNO中文雷达操作说明

FURUNO中文雷达操作说明

1 RADAR OPERATION雷达操作1.1 Turning on the Power开启雷达The [POWER] switch is located at the left corner of the control unit. Open the power switch cover and press the switch to turn on the radar system. To turn off the radar, press the switch again. The screen shows the bearing scale and digital timer approximately 30 seconds after power-on. The timer counts down three minutes of warm-up time. During this period the magnetron (transmitter tube) is warmed for transmission. When the timer has reached 0:00, the indication "ST-BY" appears at the screen center, meaning the radar is now ready to transmit pulses.电源键位于控制面板的左上角。

打开电源盖、按下打开电源。

再次按下关闭电源。

电源开启后30秒屏幕显示方位圈、电子计数器,计数器倒计时3分钟磁控管预热时间。

但计数器时间归零,屏幕中央显示“待机”,表示雷达已准备发射。

In the stand-by condition, markers, rings, map, charts, etc. are not shown. Further, ARP is cancelled and the AIS display is erased.在待机的情况下,标志、距标圈、海图登将不显示。

古野雷达说明书5.1

古野雷达说明书5.1

5.7.2 航海图位置校正有时候航海图覆盖和雷达图像没有对齐。

这是因为在位置定位系统(GPS、Loran等)出错或在位置定位系统和雷达之间出现不同的坐标。

此时,按照以下步骤校准雷达图像和航海图。

1. 将光标放置于有效显示区域内,转动滚轮,在导视框内显示“CHART ALIGNL=OFF / EXIT”。

2. 操作跟踪球,校准雷达地图和航海图。

注意此时既不记录也不显示轨迹。

3. 按下左按钮进行设置。

“CHART ALIGN”(航海图校准)呈红色出现在屏幕右侧。

要解除航海图位置校正,在导视框内显示“CHART ALIGN L=OFF / EXIT”,然后按下左按钮,直到“CHART ALIGN”(航海图校准)从屏幕消失。

5.7.3 校正光标数据1. 转动跟踪球,选择位于屏幕右边的 MENU(菜单)方框,然后按左按钮。

2. 转动滚轮,选择 5 PL OTTER(测绘仪),然后按下左按钮。

PLOTTER 菜单3. 转动滚轮,选择 7 CURSOR L/L AL IGN,然后按下滚轮或左按钮。

4. 转动滚轮,选择 ON(开),然后按下滚轮或左按钮。

“ALIGN”(校准)呈红色出现在光标数据方框中的光标位置旁边。

(要移除校正,请选择 OFF。

如果您正在使用 AIS 功能,请选择 ON。

)5. 按两次右按钮关闭菜单。

5.7.4 航海图陆地颜色您可以按照以下步骤为航海图的陆地选择颜色:1. 转动跟踪球,选择位于屏幕右边的 MENU(菜单)方框,然后按左按钮。

2. 转动滚轮,选择 5 PL OTTER(测绘仪),然后按下左按钮。

PLOTTER 菜单3. 转动滚轮,选择 2 CHART COL OR(航海图颜色),然后按下滚轮或左按钮。

4. 选择所需颜色并按下滚轮或左按钮。

5. 按两次右按钮关闭菜单。

5.8 在视频测绘仪显示中隐藏/显示图解1. 转动跟踪球,选择位于屏幕右边的 MENU(菜单)方框,然后按左按钮。

2. 转动滚轮,选择 5 PL OTTER(测绘仪),然后按下滚轮或左按钮。

1835 1935 1945 Installation Manual B1 11-19-09

1835 1935 1945 Installation Manual B1  11-19-09

MODEL MODEL1835 MODEL1935 MODEL1945
Distance to 100 W/m2
point
Worse case 0.1 m
Worse case 0.2 m
Worse case 0.2 m
Distance to 10 W/m2 point
Worse case 2.2 m
Worse case 2.2 m
Installation Manual MARINE RADAR
MODEL1835/1935/1945
SAFETY INSTRUCTIONS............................................................................................................. i SYSTEM CONFIGURATION........................................................................................................ ii EQUIPMENT LISTS .................................................................................................................... iii 1. HOW TO INSTALL THE SYSTEM..................................................................................... 1-1
Observe the following compass safe distances to prevent deviation of a magnetic compass.

古野电气鱼群探测仪安全操作及保养规程

古野电气鱼群探测仪安全操作及保养规程

古野电气鱼群探测仪安全操作及保养规程古野电气鱼群探测仪(以下简称本产品)是一种用于水下鱼群探测的电子设备。

为了保证本产品的正常使用和安全,我们制定了本安全操作及保养规程。

请在使用前详细阅读,并严格按照规程操作。

一、安全操作规程1. 准备工作在使用本产品前,应进行如下准备:•确认本产品是否正常,检查电路和电缆是否连通,电压是否在正常范围内。

•检查探测头是否安装牢固,电缆是否有破损。

•在使用过程中,需佩戴防滑鞋并穿戴救生衣。

2. 操作方法•在使用本产品时,要确保水深不小于测量参数的最小范围,防止探测头接触水底和损坏。

•在使用过程中注意观察水下环境,如有水流等复杂情况视情况调整探测方式。

•避免长时间持续使用,每天使用时间不超过12小时,使用频率不超过3次。

•在使用过程中,注意保持探头的平衡,防止碰撞或倾斜。

在移动和搬运时,探测头上必须要顶着塑料保护盖。

•避免直接把塑料盖子放置在地面上避免探头碰到地面受到影响。

3. 紧急事故处理•如果发现本产品设备出现故障或者操作不正常,应立即停止使用,并及时联系厂家或者售后服务中心。

•如果发生紧急事故,应迅速采取如下措施:–减少外来干扰,保持现场安静;–全力进行救援,切勿强行前往事故现场,以免造成二次伤害。

二、保养规程1. 每天保养每天使用完本产品后,都应该进行如下保养:•清除探头表面的沙尘和杂物,用软布或棉纱擦拭探头。

•将探头放置在盒子内,并加盖密封盖保护。

2. 每周保养每周使用完本产品后,应该进行如下保养:•保养控制器电源插座,采用干布或棉纱进行擦拭。

•保养电缆,使用软布或棉纱擦拭电缆外壳表面,检查电缆是否存在折断或挤压现象。

3. 每月保养每月进行一次维护保养:•在设备停机状态下,检查设备电缆、插头和控制器等配件是否松动、老化,如有出现问题,立即联系维修人员进行修理。

•检查探头表面及控制器表面是否有明显磨损或划痕,如有,及时进行更换。

三、注意事项•本产品应在使用手册中注明的操作环境内使用,不得违反其规定使用。

古野雷达说明书4

古野雷达说明书4

3.15.1 试演类型
试演分两种类型:静态和动态。
动态试演
动态试演显示跟踪目标和本船的预测位置。输入本船的预期速度和航向以及相应 的“延迟时间”。假定所有跟踪目标保持其目前的航速和航向,就会以 1 秒钟间 隔连续模拟目标和本船的未来运动,并以 1 分钟间隔指明这些目标的预测位置。
延迟时间指从当前时间到本船开始改变航速和/或航向的时滞。因此,您必须考虑 本船的操纵特点,例如方向舵延迟、转向延迟以及加速延迟。这对大型船只尤其 重要。模拟情景将在延迟时间过后立即开始,并于 1 分钟后结束。
3. 转动跟踪球,选择 TCPA limit 方框。 4. 按下左按钮或转动滚轮,选择所需 TCPA 值,然后按下滚轮。
左按钮:1、2、3、4、5、6、12、15(分钟),滚轮:1-60 m,增量为 1 m
3-22
3. ARP 操作
3.12.2
确认 CPA/TCPA 警报
要确认并消除 CPA/TCPA 警报,按键盘上的 [ALARM ACK] 键,或使用跟踪球 选择 ALARM ACK(确认警报)方框,然后按左按钮。
3.13.3
确认防卫区警报
要确认和消除警戒区声音警报,按下 [ALARM ACK](确认警报)键,或者选择 ALARM ACK(确认警报)方框,然后按下左按钮。
3-25
3. ARP 操作
3.13.4 警戒区参照
警戒区可以参照船首方向或真北方向,步骤如下:
1. 转动跟踪球选择位于屏幕右边的 MENU(菜单)方框,然后按左按钮。 2. 转动滚轮,选择 4 ARP•AIS,然后按下滚轮或左按钮。
GZ 方框
2. 按左按钮。此时警戒区方框的内容为“GZx SET”。 3. 转动跟踪球,将光标放置在 A 点上,然后按左按钮。 4. 转动跟踪球,将光标放置在 B 点上,然后按左按钮。此时警戒区方框的内容

古野雷达说明书1.2

古野雷达说明书1.2

最初,雷达会沿用先前使用的量程和脉冲长度。

而其它设置(例如亮度水平、VRM、EBL 和菜单选项的选择)也会使用先前的设置。

[STBY/TX] 键(或 TX STBY 方框)在雷达的 STBY(待机)和 TRANSMIT(发射)状态之间来回切换。

在待机状态中,天线停转;在发射状态中,天线转动。

磁控管会随时间推移逐渐老化,导致输出功率降低。

强烈建议在雷达闲置时将其设置为待机,以延长使用寿命。

快速启动如果雷达刚刚使用过且发射管(磁控管)依然温热,您可以直接将雷达切换到TRANSMIT(发射)状态而无需进行三分钟的预热。

如果由于操作失误或类似原因导致 [PO WER] 开关关闭,您应该在断电后的 10 秒钟之内打开 [PO WER]开关以快速地重新启动雷达。

回波区域非 IMO雷达的回波显示区域可以使用三种配置:圆形、矩形和全屏。

您可以使用 ECHO(回波)菜单上的 7 ECHO AREA(7 回波区域)选择配置。

1-21.3 控制单元有两种控制单元:控制单元 RCU-014(完全键盘)和控制单元 RCU-105(掌上控制单元 RCU-014(完全键盘)控制单元 RCU-015(掌上控制)1-3控制说明控制按钮说明控制单元 RCU-014(完全键盘)POWER 开启和关闭系统。

分别调整 EBL 和 VRM。

EBL 和 VRM 旋转式控制按钮EBL ON,EBL OFF 分别开启和关闭 EBL。

F1-F4 执行快捷分配的菜单。

ALARM ACK 消除声音警报。

STBY TX 在待机和发射之间切换。

BRILL 调整显示亮度。

A/C RAIN 抑制雨滴杂波。

A/C SEA 抑制海浪杂波。

GAIN 调整雷达接收器的灵敏度。

HL OFF 按下时暂时清除艏线。

EBL OFFSET 启用、禁用 EBL 偏移。

在菜单操作中,在北南及东西之间切换极性。

MODE 选择显示模式。

OFF CENTER 移动本船位置。

CU/TM RESET •将本船位置移动到船尾方向半径的 75% 处。

furuno 古野中文版C-STATION说明书IZS56350E_FELCOM15

furuno 古野中文版C-STATION说明书IZS56350E_FELCOM15

Pub. No. I ZS-56360-E DATE OF ISSUE: DEC. 2008目录设备清单 (iii)系统配置 (iv)1. 安装 (1)1.1 天线单元 (1)1.2 终端机 (7)1.3 遇难报警/确认收信单元 IC-305/警报单元 IC-306 (9)1.4 打印机 PP-510(可选)/EGC 打印机 PP-505(可选) (10)1.5 AC/DC 电源单元 PR-240(可选) (10)1.6 接线盒 IC-315 (11)2. 布线 (12)2.1 终端机上的天线电缆接头 (13)2.2 遇难报警/确认收信单元 IC-305 (15)2.3 警报单元 IC-306 (16)2.4 接线盒 IC-315 (17)3. 初始设置 (18)3.1 设置 IMN(INMARSAT 移动识别码) (18)3.2 外部设备设置 (19)4. 安装 GPS 电路板(可选) (20)5. 更改电源规格 (23)装箱单.............................................................................................................................A-1外形图.............................................................................................................................D-1接线图.............................................................................................................................S-1设备清单标准配件 名称型号 编号 数量备注 天线单元IC-115 - 1 终端机IC-215 - 1 遇难报警/确认收信单元IC-305 - 1 警报单元IC-306 - 1接线盒 IC-315 - 1 w/CP16-02501*CP16-02101 004-439-060 用于 30 米电缆,天线单元*CP16-02111 004-439-070用于 50 米电缆,天线单元* CP16-02121 004-439-080 1 套用于 100 米电缆,天线单元*CP16-02300 000-043-433 1 套CP16-02301(用于 IC-215)*, CP16-02302(用于键盘)*CP16-02201 004-438-890 1 套用于 IC-305/306TP5FBAW-5DFBB 000-159-523-1130 米天线电缆8D-FB-CV 000-117-599 50 米天线电缆 安装材料 12D-SFA-CV 000-138-866 1100 米天线电缆附件FP16-00600 000-043-434 1 套 迷你键盘 (BTC-5100C),FD (FP16-00601)备件SP16-01301 004-439-370 1 套 保险丝* 选用件 名称型号 编号 数量 备注FD-ROM 16-5-0164 004-438-920 1 套GPS 电路板 OP16-47 001-017-110 1 套GPS 电路板套件 OP16-48 000-011-766 1 套RF 盖 (GPS) OP16-49 000-011-767 1EGC 打印机 PP-505 - 1打印机 PP-510 - 1 w/CP16-01200*AC/DC 电源单元 PR-240 - 1 w/CP24-00151*000-560-452用于接线盒,10 米000-103-868用于接线盒,20 米 000-103-869用于接线盒,30 米 000-132-829用于接线盒,40 米5 组对绞线 CO-SPEVV-SB-C 0.2x5P 000-132-828 1 用于接线盒,50 米SSAS 修正包** OP16-33 000-043-492 1 IC-307(2 件),FD-ROM(用于 RFCON CPU ,用于TERM CPU )SSAS 警报单元** IC-307 000-043-473 1 w/CP16-03101, FP16-00901OP16-27 004-448-000 1 用于遇难报警/确认收信单元,警报单元嵌入安装工具包 OP16-28 004-448-010 1 用于 SSAS 警报单元ALC (FFA) 修正包* OP16-26 004-439-840 1俄语套件 OP16-43 004-449-590 1 用于 IC-215PC 终端机软件 OP16-45 004-449-600 1 俄语天线安装套件 CP16-03701 004-555-000 1 套天线支架 CP16-03702 001-016-260 1 参阅第 D-14 页。

古野雷达说明书2

古野雷达说明书2

1. 雷达操作1.17 抑制海浪杂波波浪的回波可以产生称为“海浪杂波”的随机信号,并遮盖显示屏的中心部分。

波浪越大,天线超出水面越高,则杂波越强。

当海浪杂波遮盖画面时,使用 A/CSEA 控制按钮以手动或自动方式进行抑制。

1.17.1 选择调整方式1. 转动跟踪球,选择显示器顶部的 SEA AUTO 或 SEA MAN(取显示者)。

A/C SEA 级别指示符2. 按左按钮显示相应的 SEA AUTO 或 SEA MAN。

1.17.2 通过 A/C SEA 控制按钮进行自动调整Auto A/C SEA 允许微调 A/C SEA 电路,调整范围为 ±20 dB。

因此,当级别条读数设置为 100 时,由于手动 A/C SEA 在邻近距离上,增益不会减低到最小值。

而且,因为原始输入回波的平均值在没有海面反射的地区处于较低位置,所以自动 A/C SEA 的级别较低。

例如,当船只停靠码头时,雷达画面显示来自陆地和海洋的回波;由于 STC 曲线随回波的大小而不同,您可以观测到回波的大小。

注意:自动 A/C 功能可以消除微弱的目标回波。

观察显示屏的同时,小心调节控制按钮。

操纵键盘1. 按照第 1.17.1 节中的步骤选择 SEA AUTO。

2. 观察 A/C SEA 级别指示器的同时,使用 [A/C SEA] 控制按钮调整 A/C SEA。

有 100 个可用级别。

1. 雷达操作操纵跟踪球1. 按照第 1.17.1 节中的步骤选择 SEA AUTO。

2. 转动跟踪球,将箭头置于显示器顶部的 A/C SEA 级别指示器内。

3. 观察 A/C SEA 级别指示器的同时,向下转动滚轮减少 A/C SEA 或者向上转动滚轮增加 A/C SEA。

有 100 个可用级别 (0-100)。

1.17.3 手动调整 A/C SEAA/C SEA 控制按钮可以减小短距(杂波最强)回波的放大率,随着距离增加逐渐提高放大率,因此在没有海浪杂波的距离上,放大率将保持正常。

古野雷达说明书3.1

古野雷达说明书3.1
LARGE 中显示,然后按下滚轮或左按钮。
ARP 目标数据设置和数据方框排列 13. 按三次右按钮关闭菜单。
1-77
1. 雷达操作
1.42 自定义操作
可以自定义几个操作项目,满足您的需要。
1. 转动跟踪球选择位于屏幕右边的 MENU(菜单)方框,然后按左按钮。 2. 转动滚轮,选择 9 [CUSTOMIZE•TEST](自定义•测试),然后按下滚轮或左
显示屏在一分钟之内自动切换到船 首向上的模式。
“嘟”声 目标闪烁
按下 [ALARM ACK](确认警 报)键或者用左按钮单击 ALARM ACK(确认警报) 方框。
“嘟”声
WATCH 0:00
(“WATCH”出现,计时在 0:00 停止)。
按下 [ALARM ACK](确认警 报)键或者用左按钮单击 WATCH(监视)方框。 WATCH(监视)方框以正常 视频显示,计时器复位。
确认天线打开。
如果在 OPERATION(操 作)菜单中选择了“KEY BEEP ON”(按键音开启), 则正确按键时只发出一次 “嘟”声。 如果 SDME 出现故障,应使 用手动速度模式或其它合适的 传感器。
1-80
1. 雷达操作
警报说明(接上一页)
警告
声音警报
视觉警报
要退出警报状态
EPFS 故障
SOG 指示 无
在菜单中选择 SOG(对地速度) 选项,而相关 SDME(速度和距离 测量设备 = 计程仪)无法探测到水 底跟踪速度时,顶部数据单元会显 示红色的 SOG(真速度),这时就 会自动切换到“对水速度”(STW) 模式。
COLLISION (碰撞)
连续“嘟” 当 ARP 跟踪的目标位于碰撞航向
光标数据选项

古野雷达说明书

古野雷达说明书

5. 视频测绘仪操作5.14 记录数据需要选用的存储卡 I/F 单元 CU-200 来记录或回放数据。

CU-200 有两个卡槽;您可以连接两个单元,共计四个卡槽。

5.14.1 初始化存储卡 (RAM)存储卡 (RAM) 必须经初始化后才能使用。

格式化为在系统中使用存储卡准备记录表面,并删除储存卡上保存的全部数据。

您可以对以前用过的存储卡进行格式化,但此时以前的全部信息都将被清除。

1.存储卡 I/F 单元,正面2. 转动跟踪球,选择 MENU (菜单)方框,然后按下左按钮。

3. 转动滚轮,选择 6 [CARD](卡),然后按下滚轮或左按钮。

(注意 CARD(卡)菜单中的“WR”表示“Write”(写入)。

)CARD 菜单,第一页4. 转动滚轮,选择 2 DRIVE SELECT (驱动器选择),然后按下滚轮或左按钮。

5. 转动滚轮,选择合适的驱动器,然后按下滚轮或左按钮。

注意:如果连接一个单元,从单元左边的驱动器开始,驱动器为 A=1 和B=2。

如果再连接一个驱动器单元,从单元左边的驱动器开始,驱动器为 C=1 和 D=2。

* 显示可用的驱动器。

** 不适用于 IMO 类型5. 视频测绘仪操作6. 转动滚轮,选择 0 NEXT ,然后按下滚轮或左按钮。

CARD 菜单,第二页7. 转动滚轮,选择 3 CARD INITIAL IZE (卡初始化),然后按下滚轮或左按钮。

CARD INITIALIZE 菜单8. 转动滚轮,选择 2 INITIALIZE START (初始化开始),然后按下滚轮或左按钮,对卡进行初始化。

卡附近的 LED 闪烁,CARD (卡)菜单消失,消息“FORMAT CARD ”(格式化卡)出现。

5.14.2 记录数据当存储器空间已满,清除最早的轨迹,以便为最新的轨迹腾出空间。

另外,如果存储器已满,您将无法输入另一个标记或线条,除非将多余的标记、线条或轨迹清除。

因此,您可以将重要数据保存到一张存储卡上,以防丢失。

【建议收藏】古野雷达使用说明书

【建议收藏】古野雷达使用说明书

【建议收藏】古野雷达使用说明书雷达组成:天线:向确定的方向发射和接收特定频段的电磁波收发开关:发射状态将发射机输出功率接到天线,保护接收机输入端接收状态将天线接收信号接到接收机,防止发射机旁路信号发射机:在特定的时间、以特定的频率和相位产生大功率电磁波接收机:放大微弱的回波信号,解调目标信息雷达的工作频率:工作频率范围:22mhz--35ghz扩展范围:2mhz--94ghz绝大部分雷达工作在: 200mhz--10000ghz雷达的威力范围:最大作用距离、最小作用距离、最大仰角、最小仰角、方位角范围分辨力:区分点目标在位置上靠近的能力距离分辨力:同一方向上两个目标之间最小可区别的距离角度分辨力:在同一距离上的两个不同方向的点目标之间最小能区别的角度数据率:雷达对整个威力范围内完成一次搜索所需要的时间倒数,也就是单位时间内雷达所能提供对一个目标数据的次数。

跟踪速度:自动跟踪雷达连续跟踪运动目标的最大可能速度发射功率的和调制波形:发射功率的大小直接影响雷达的作用距离发射信号的调制波形:早期简单脉冲波形,近代采用复杂波形脉冲宽度:脉冲雷达发射信号所占的时间。

影响探测能力和距离分辨力重复频率:发射机每秒发射的脉冲个数,其倒数是重复周期。

决定单值测距的范围,影响不模糊速区域大小天线波束形状天线:一般用水平面和垂直面内的波束宽度来表示天线的扫描方式:搜索和跟踪目标时,天线的主瓣按照一定规律在空间所作的反复运动。

机械性扫描和电扫描接收机的灵敏度:通常规定在保证 50% 、 90% 的发现概率条件下,接收机输入端回波信号的功率作为接收机的最小可检测信号功率。

这个功率越小接收机的灵敏度越高,雷达的作用距离越远。

显示器的形式和数量:雷达显示器是向操纵人员提供雷达信息的一种终端设备,是人际联系的一个环节。

电子战对抗中的雷达:电子战( EW ) : 敌我双方利用无线电电子装备或器材所进行的电磁信息斗争,包括电子对抗和电子反对抗。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2. 雷达观察虚像您可能会在屏幕上的两个位置看到靠近本船的同一较大目标。

其中之一是目标直接反射的真回波,而另外一个则是假回波,如下图所示,在镜像效应的作用下,船只上或接近船只的大目标会造成假回波。

例如,如果船只靠近大的金属桥,在屏幕上可能会临时出现假回波。

虚像阴影区通风井、烟囱、桅杆或起重架均可阻挡天线信号,从而削弱雷达波束的强度。

如果天线的对角大于若干度,就会形成无法探测的盲区。

在该区域内无法探测到目标。

阴影区2. 雷达观察2.3 SART(搜救雷达应答器)说明2.3.1 SART任何距离大约为 8 海里的 X-波段(3 厘米)雷达脉冲均可触发搜救雷达应答器(SART)。

每个接收到的雷达脉冲都会使其发射一个应答脉冲,此脉冲会在完整的雷达频段反复扫描。

询问时,它会首先快速扫描 (0.4 µs) 整个波段,然后开始以较慢速度 (7.5 µs) 回扫该波段,并返回至起始频率。

该过程反复执行 12 次。

在每次扫描过程中的某些点,SART 频率会与位于雷达接收器通频内的应答脉冲频率相匹配。

如果 SART 在距离内,则 12 次慢速扫描过程中的每个匹配频率都将在雷达显示屏上产生一个应答点,并显示一条由 12 个等距(大约 0.64 海里)点组成的线。

当雷达与 SART 的距离减小为大约 1 海里时,雷达显示屏也会显示快速扫描过程中所生成的 12 个应答点。

这些额外应答点(也是等距的,为 0.64 海里)散布在原始的 12 个点所组成的线周围。

它们比原始点稍微微弱并小一些。

SART2. 雷达观察2.3.2 在雷达显示屏上显示 SART 标记该雷达配备为 SART 探测对雷达实行最优化设置的功能。

这项功能可以自动调谐雷达接收器,使其偏离最佳调谐状态。

这会消除或削弱所有正常雷达回波,但由于 SART 应答信号是扫描整个 9GHz 频段,因此 SART 标记不会消除。

当雷达接近 SART,SART 标记会扩大为大弧,使大部分的屏幕变得模糊。

要进行 SART 探测设置,执行下列步骤:1. 转动跟踪球,选择 MENU(菜单)方框,然后按下滚轮或左按钮。

2. 转动滚轮,选择 1 ECHO(回波),然后按下滚轮或左按钮。

ECHO 菜单3. 转动滚轮,选择 5 SART,然后按下滚轮或左按钮。

4. 转动滚轮,选择 ON(开),然后按下滚轮或左按钮。

SART 打开后,按照以下说明设置雷达功能:海里距离: 12脉冲长度:长回波伸展:关闭噪讯抑制器:关闭回波平均:关闭干扰抑制器:关闭性能监视器:关闭A/C RAIN:关闭5. 按两次右按钮关闭菜单。

此功能开启时,“SART”出现在显示屏底部。

当不再进行 SART 探测时,请确认关闭 SART 功能。

2. 雷达观察2.3.3 接收 SART 的一般说明SART 距离偏差当只显示 12 个低频扫描的应答时(即 SART 距离大于 1 海里时),第一个点所显示的位置可能会超出实际的 SART 位置 0.64 海里。

当距离变近,快速扫描应答也可见时,第一个点的位置将不会超过实际位置的 150 米。

雷达带宽这是对雷达脉冲长度的正常匹配并且通常是用量程和相关脉冲长度来切换。

在长量程使用长脉冲为 3-5 MHz 的窄带宽,在短量程使用短脉冲为 10-25 MHz 的宽带宽。

小于 5 MHz 的雷达波段将会轻微削弱 SART 信号,使用中波段以保证 SART优化探测将是可取的。

雷达旁波瓣当 SART 接近时,雷达天线的旁波瓣可能会将 SART 响应显示为一系列弧或同心圆。

尽管它对观察侧旁波瓣操作是非常有用的,可以使用反海浪杂波控制按钮消除,因为在杂波状态下它们是比较容易探测并且通过接近于本船只的 SART 确认也比较容易。

注意:SART 信息摘录于IMO SN/Circ 197 OPERATION OF MARINE RADAR FOR SART DETECTION。

2. 雷达观察2.4 RACON(雷达标)RACON 是在雷达频率范围(X 或 S 波段)内发射雷达可接收信号的雷达标。

有几种信号模式,一般来说,当起源于某点的矩形回波刚超过雷达标的位置时,RACON 信号显示在雷达屏幕上。

它有 Morse 编码模式。

注意:雷达显示屏上的位置不正确。

RACON3. ARP 操作3.1 使用注意事项•该功可用来满足 ARPA 和 ATA 的 IMO 要求,并在安装设备时选择所需功能。

为简洁起见,本手册中用“ARP”代指 ARPA 或 ATA。

•ARP 的测绘精度和响应能力符合 IMO 标准。

以下因素会影响跟踪精度:•航向改变会影响跟踪准确度。

紧急改变航向后,要完全恢复向量的精度需要一到两分钟。

(实际时间取决于电罗经的规格。

)•跟踪延迟量和目标的相对速度成反比。

对于高相对速度,延迟为 15–30秒;对于低相对速度,延迟为 30–60 秒。

•ARP 生成的数据仅供参考。

关于详细情况和最新信息请参考正式的航海图。

•如果目标沿半径或圆周方向的测量大小为 800 米或更大,则该目标将被视为陆地,不予探测或跟踪。

小于 800 米的回波将被视为跟踪目标。

3. ARP 操作3.2 ARP 控制按钮键盘ARP 使用的按键如下。

控制单元 RCU-014跟踪球当光标位于有效显示区域内时,您可以通过转动滚轮访问 ARP 功能或从 CURSOR(光标)菜单中选择合适的 ARP 功能。

转动滚轮在导视框内显示下列指示符,以访问相应的 ARP 功能:ARP TARGET DATA & ACQ:手动探测目标,或显示通过光标选择的 ARP 目标数据。

TARGET CANCEL:取消跟踪通过光标选择的 ARP 目标。

3. ARP 操作3.3 激活、关闭 ARP要激活或关闭 ARP:1. 转动跟踪球,将箭头置于屏幕右边的 ARP ACQ MODE 方框内。

(注意当使用 ATA 功能时,“ATA”将代替“ARPA”。

)ARPAAUTOMANARPA ACQ MODE 方框2. 按左按钮显示 OFF、MAN 或 AUTO MAN(根据需要)。

3.4 输入本船速度ARP 要求提供本船航速和船首方向数据。

航速可以是 STW、BT、SOG 或参照回波速度(最多参照 3 个静止目标)。

也可手动输入航速。

对于自动或手动输入,请参阅第 1.13 节。

对于参照回波速度的输入,请遵循下面的步骤操作。

3.4.1 参照回波速度输入建议在以下情况下使用参照回波的速度:•速度计程仪工作不正常或未与雷达连接。

•在必须考虑顺风运动的情况下,船只无可测量船只顺风运动的设备(多普勒声纳、速度计程仪等)。

如果您选择参照回波的速度,ARP 会计算本船相对于固定参照目标的速度。

目标数可以是1、2 或3。

它们显示为被跟踪目标,即一个小圆圈。

选择多个目标时,稳定和速度取平均值。

1. 光标在有效显示区域内,转动滚轮,导视框显示“REF MARK / EXIT”(参照标记/退出)。

2. 选择距离本船 0.2 到 24 海里的某一固定小岛或突出的雷达目标。

3. 转动跟踪球,将光标 (+) 放置在步骤 2 中选择的目标上。

3. ARP 操作4. 按下左按钮,输入参照标记。

(还可以在完全键盘上按下 [ENTER MARK] 键输入标记。

)参照目标标记(如下)显示在光标位置,本船位置数据标记由“LOG”、“NAV”或“MANUAL”变为“REF”。

请注意,新速度将在 60 次扫描或约1 分钟之后显示。

如果跟踪参照目标失败,该目标将标上丢失目标标记(两个三角形组成的符号)。

参照目标5. 重复步骤 2-4,继续输入参照标记。

可以输入三个参照标记。

使用参照目标的速度输入注意事项•参照目标丢失或超出探测量程时,参照目标标记开始闪烁,速度读数为“*.*”。

此时请选择其它参照目标。

•删除所有目标时,也会删除参照目标标记,并且基于目标的速度将失效。

速度以 K TBT 表示,其中 BT 表示水底跟踪(对地速度)。

•参照目标可以用向量标注。

这可以通过 ARP TARGET(ARP 目标)上的 3REF TARGET VECTOR(参照目标向量)实现。

取消参照回波的速度输入打开 SPD 菜单,参阅第 1.13 节,根据需要将 1 SHIP SPEED(船只速度)设置为 LOG、NAV 或 MANUAL。

3. ARP 操作3.5 自动探测FAR-2xx7 最多可以探测 100 个目标,这是由 ARP TGT 菜单设置确定的自动或手动探测到的目标数量。

ARP TGT 菜单设置和目标探测条件菜单设置探测条件MANUAL100 手动探测 100 个目标AUTO25 自动探测 25 个目标,手动探测 75 个目标AUTO50 自动探测 50 个目标,手动探测 50 个目标AUTO75 自动探测 75 个目标,手动探测 25 个目标AUTO100 自动探测 100 个目标自动探测的目标用虚线方框标记,指示目标运动趋势的向量在天线扫描 20 次(对于 HSC 为 3 s)之内显示。

在 60 次扫描(对于 HSC 为 20 次扫描)之内,初始跟踪阶段结束,目标跟踪进入稳定阶段。

此时,虚线方框标记变为实线圆。

(自动探测的目标和手动探测的目标区分开来。

手动探测的目标用粗体字符显示。

)3.5.1 开启自动探测1. 转动跟踪球,将箭头放置于屏幕右边的 ARP ACQ MODE 方框内,然后按下右按钮显示 ARP TARGET 菜单。

2. 转动滚轮,选择 1 ARP SELECT(ARP 选择),然后按下滚轮或左按钮。

3. 转动滚轮,选择需要的自动探测条件(详情请参阅上面的表格),然后按下滚轮或左按钮。

4. 按右按钮关闭菜单。

注意1:ARP ACQ MODE 方框显示 AUTO 或当选择自动探测条件时。

注意2:当达到自动探测目标的菜单设置数量时,在屏幕的右边显示消息“TARGET-FULL (AUTO)”(自动目标已满)。

3.5.2 终止跟踪目标(包括参照目标)当 ARP 已自动探测菜单设置数量的目标时,“TARGET-FULL(AUTO)”(自动目标已满)消息就会显示在屏幕右侧,且不会再自动探测更多目标,除非有目标丢失。

如果出现这种情况,请取消对次要目标的跟踪或执行手动跟踪。

取消单个目标操纵键盘:1. 转动跟踪球,将光标 (+) 放置于希望取消跟踪的 ARP 目标、参照目标或丢失目标上。

2. 按 [TARGET CANCEL](目标取消)键。

操纵跟踪球:1. 将光标放置于有效显示区域内,在导视框中转动滚轮显示 TARGET CANCEL /EXIT(目标取消/退出)。

2. 转动跟踪球,将光标 (+) 放置于希望取消跟踪的 ARP 目标、参照目标或丢失目标上。

相关文档
最新文档
