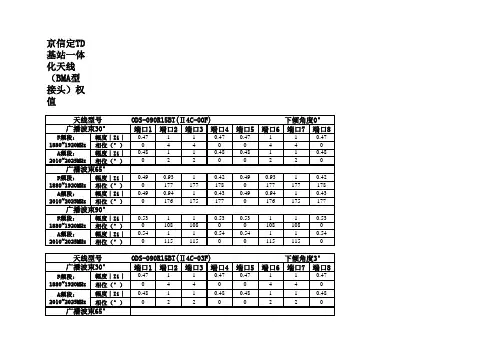

京信基站天线单 资料

一、常规电调天线产品描述：CDMA800+GSM900 / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）14.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-14 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1415×265×141重量（Kg ） 13 机械倾角（°） 0-16 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：CDMA800+GSM900 / 65°17dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）16.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）9 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-10 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1975×265×141重量（Kg ） 18 机械倾角（°） 0-12 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面型号：ODV-065R18B产品描述：CDMA800+GSM900 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 2615×265×141重量（Kg ） 21 机械倾角（°） 0-8 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 32°21dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170 天线增益（dBi ）20.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 32±4 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×310×110重量（Kg ） 12.5 机械倾角（°） 0-16 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170天线增益（dBi ）15 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-16 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 743×173×81重量（Kg ） 6 机械倾角（°） 0-14 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×173×90重量（Kg ） 8 机械倾角（°） 0-10 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：880-960&1710-2170/ 32°18/21dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 880-960 1710-2170 天线增益（dBi ）17.520.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 32±4垂直面波瓣宽度（°）127前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28电下倾角（°） 0-122-9 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1540×560×143重量（Kg ） 35 机械倾角（°） 0-12 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面型号：ODV-065R14B17K(V)产品描述：820-960&1710-2170/ 65°14/17dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）13.516.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）149前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-9 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1205×265×145重量（Kg ） 15 机械倾角（°） 0-16 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面型号：ODV-065R15B18K(V)产品描述：820-960&1710-2170/ 65°15/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）14.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）127前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1515×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&1710-2170/ 65°17/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）16.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）97前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-100-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1975×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16×4阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&1710-2170/ 65°18/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）17.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）77前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-70-8 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 2515×265×145重量（Kg ） 25 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&820-960/ 65°15/15dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 820-960 820-960 天线增益（dBi ）1515极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）12 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-120-12 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1415×570×141重量（Kg ） 27 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：820-960&820-960/ 65°17/17dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 820-960 820-960 天线增益（dBi ）16.516.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）10 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-100-10 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1975×570×141重量（Kg ） 27 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：1710-2170&1710-2170/ 65°18/18dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 1710-2170 1710-2170 天线增益（dBi ）17.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1310×346×95重量（Kg ） 20 机械倾角（°） 0-14 接头类型 7/16×4阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面二、定制天线 型号：ODV-065R15G产品描述：GSM900 / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 880-960 天线增益（dBi ）14.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-14 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1415×265×141重量（Kg ） 13 机械倾角（°） 0-16 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面型号：ODV-065R18G产品描述：GSM900 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 880-960 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 2615×265×141重量（Kg ） 21 机械倾角（°） 0-8 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面型号：ODV-065R15C产品描述：GSM1800/65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-1880天线增益（dBi ）15 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-16 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 743×173×81重量（Kg ） 6 机械倾角（°） 0-14 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-1880 MHz 方向图水平面 垂直面型号：ODV-065R18C产品描述：GSM1800 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-1880 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×173×90重量（Kg ） 8 机械倾角（°） 0-10 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-1880 MHz 方向图水平面 垂直面型号：ODV-065R15G18C产品描述：GSM900&GSM1800/ 65°15/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 880-960 1710-1880 天线增益（dBi ）14.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）127前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1515×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16阴头×4 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面1710-1880 MHz 方向图水平面 垂直面三、隐蔽天线1、排气管型电调天线型号：MPQ-ODV065R15B(1)电气性能指标工作频率(MHz) 820～960 阻抗(Ω) 50增益(dBi) 15功率容量(W) 500驻波比≤1.5极化方向±45°垂直面波瓣宽度（°）约12水平面波瓣宽度（°）65±6 三阶交调(dBm) ＜-95（现场测试-80）交叉极化比(dB) 轴向：≥17；±60º：≥10 端口隔离度（dB）≥28 前后比(dB) ＞25第一上旁瓣抑制(dB) ≥15第一下零点填充（dB）＜25 电下倾角0°～14°连续可调机械性能指标接头类型7/16 Din 阴接头机械调倾角0°水平面方位角水平：±20°天线罩材料PVC-U重量(kg) 约15体积(mm) 直径200，高度1600环境温度(℃) 工作温度-40℃～+60℃；极限温度-55℃～+75℃防腐能力防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力10mm不被破坏抗风能力(km/h) 工作风速110，极限风速200 雷电保护直接接地图方向图H面 V面实物图型号：MPQ-ODV065R18K(2) 电气性能指标工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W)250 驻波比 <1.5 极化方向±45° 垂直面波瓣宽度（°） 8 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 电下倾角（º） 2～10连续可调 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 PVC-U 重量（kg ） 约10体积(mm) 直径200，高度1600环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图3）65度GSM900+WCDMA+DCS1800多频共用天线型号：MPQ-ODV065R12G15K(1) 电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi)12 15 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 2214水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80）交叉极化鉴别率(dB)轴向：≥17；±60º：≥10轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25电下倾角（º） 2～16连续可调2～17连续可调 机械性能指标接头类型 7/16 Din 阴接头机械倾角0° 水平面方位角 水平：±20° 天线罩材料 PVC-U 重量（kg ） 约20体积(mm) 直径200，高度1600环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图型号：MPQ-ODV065R15B18K(1)电气性能指标工作频率(MHz)880～9601710～2170阻抗(Ω) 50增益(dBi)14.5 17.5 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 128水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80）交叉极化鉴别率(dB)轴向：≥17；±60º：≥10轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25电下倾角（º）820～960:0～14连续可调1710～2170:2～10连续可调机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 PVC-U 重量（kg ） 约40体积(mm) 直径200，高度3300环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图4）TD智能排气管天线型号：MPQ-ODSR090R15NT03通用参数参数（单位）指标工作频段（MHz）1880～1920(F) 2010～2025(A) 连续电调（°）3～12电下倾角精度（°）±1校准与电气参数校准端口至各辐射端口的耦合度（dB）-26±2 校准端口至各辐射端口的幅度最大偏差（dB）＜0.7 校准端口至各辐射端口的相位最大偏差（°）＜5 校准端口及辐射端口电压驻波比＜1.5 同极化辐射端口之间的隔离（dB）≥20 异极化辐射端口之间的隔离度（dB）≥25辐射参数单元波束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A) 单元波束增益（dBi）≥13.5轴向交叉极化（dB）≥15±60°交叉极化（dB）≥10前后比（dB）≥23广播波束水平面半功率波束宽度（°）65±5广播波束增益（dBi）≥13.5波束±60°边缘功率下降（dB）12±3垂直面半功率波束宽度（°）≥6轴向交叉极化比（dB）≥18±60°交叉极化比（dB）≥10前后比（dB）≥28上旁瓣抑制（dB）≤-16业务波束0°指向波束增益（dBi）≥19 0°指向波束水平面半功率波束宽度（°）≤29 0°指向波束水平面副瓣电平（dB）≤-12±60°指向波束增益（dBi）≥15 ±60°指向波束水平面半功率波束宽度（°）≤34 ±60°指向波束水平面副瓣电平（dB）≤-50°轴向交叉极化比（dB）≥200°前后比（dB）≥33机械性能环境条件要求满足YD/T1059-2004 雷电保护直流接地产品尺寸Φ350×1680mm产品重量36Kg水平方位角可调角度±15°接口类型N-K型阴头控制方式内置ICU控制协议满足AISG2.0广播波束水平面方向图业务波束0°指向水平面方向图业务波束60°指向水平面方向图2、集束型电调天线1）65度GSM900+ DCS1800+WCDMA15/17dBi （型号：MJS-ODV065R15B17K(6)）多频共用天线注意：该款天线已经包含了三个扇区的三副天线，上表资料为单扇区资料！水平面方向图垂直面方向图天线图片820-960MHz820-960MHz1710-2170MHz1710-2170MHz项目名称 指标/性能 标准值工作频段(MHz) 880~960 1710~2170 增益(dBi) 14.516.5阻抗 50Ω 电压驻波比 ≤1.5 隔离度 ≥28dB 扇区间隔离度 ≥40dB 水平面波束宽度 65±6°垂直面波束宽度13°9°前后比 ≥25dB 极化方式 ±45°双极化电下倾角 0°～14°连续可调0°～10°连续可调第一上旁瓣抑制 ≥15dB交叉极化比 轴向：≥17dB ；±60°≥10dB功率容限 250W 雷电保护 避雷针和直接接地接口型号 7/16-50K 整体方位角调节 水平±20° 单扇区方位角调节 水平±10° 集束天线外形尺寸Φ430×1515 mm天线重量 55kg 天线罩材料 玻璃钢型号: MJS-ODP065R12G14C12T060606(1)集束天线 智能天线部分指标： 通用参数 参数（单位） 指标工作频段（MHz ） 1880～1920(F) 2010～2025(A)预置电倾角（°）6°校准与电气参数校准端口至各辐射端口的耦合度（dB ） -26±2 校准端口至各辐射端口的幅度最大偏差（dB ） < 0.7 校准端口至各辐射端口的相位最大偏差（°）< 5 校准端口及辐射端口电压驻波比 < 1.5 同极化辐射端口之间的隔离（dB ） ≥28 异极化辐射端口之间的隔离度（dB ）≥30辐射参数单 元 波 束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A)单元波束增益（dBi ） ≥11.5 轴向交叉极化（dB ） ≥15 ±60°交叉极化（dB ）≥10 前后比（dB ）≥23 广 播 波 束水平面半功率波束宽度（°）65±5 广播波束增益（dBi ）≥11.5 波束±60°边缘功率下降（dB ） 12±3 垂直面半功率波束宽度（°） 14 轴向交叉极化比（dB ） ≥18 ±60°交叉极化比（dB ）≥10 前后比（dB ） ≥28 上旁瓣抑制（dB ） ≤ -16 业 务 波 束0°指向波束增益（dBi ）≥17.5 0°指向波束水平面半功率波束宽度（°） ≤ 27 0°指向波束水平面副瓣电平（dB ） ≤-12 ±60°指向波束增益（dBi ）≥15 ±60°指向波束水平面半功率波束宽度（°）≤ 32 ±60°指向波束水平面副瓣电平（dB ）≤-5 0°轴向交叉极化比（dB ）≥20 0°前后比（dB ）≥33广播波束水平面方向图业务波束0°指向水平面方向图 业务波束60°指向水平面方向图GSM 天线部分指标：工作频段（MHz ） 870～960/1710～1880增益（dBi ）12/14 垂直面半功率波束宽度（°） 约20/14 水平面半功率波束宽度（°）65±6° 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 电下倾角精度（°） ±1.5 轴向交叉极化比（dB ） ≥15 ±60°交叉极化鉴别率（dB ）≥10 电压驻波比 ≤1.5 隔离度（dB ） ≥28三阶交调（dBm ） ＜-95（现场测试-80）功率容限（W ） 500/250 预置电下倾角（°）6°/6° 极化方式 ±45° 阻抗（Ω） 50环境条件要求 满足YD/T1059-2004 接口型号7/16Din 阴接头水平面方向图垂直面方向图水平面方向图垂直面方向图820-960MHz820-960MHz1710-2690MHz1710-2690MHz产品整体机械性能：天线罩材料玻璃钢水平方位角调节范围（o）整体±20°，单扇区±15°天线尺寸 Φ500 mm ×1900mm产品重量 55kg 接头位置 天线底部 表面颜色及纹理白色3、方柱型电调天线1）65度GSM900+ DCS1800+WCDMA15/18dBi 多频共用天线型号：MFZ-ODV065R15G18K0204(2)电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi) 14.5 17.5 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 137水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10端口隔离度（dB ） ≥28 前后比(dB) ＞25电下倾角（°）2～164～12 机械性能指标接头类型 7/16 Din 阴接头机械倾角0° 水平面方位角 水平：±45°重量（kg ） 约68 体积(mm) 450×450×2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图880～960 H 1710～2170 H 880～960 V 1710～2170 V实物图2）TD一体化电调天线型号: MFZ-ODSR090R15NT03方柱智能天线通用参数参数（单位）指标工作频段（MHz）1880～1920(F) 2010～2025(A)连续电调（°）3°～12°电下倾角精度（°）±1校准与电气参数校准端口至各辐射端口的耦合度（dB）-26±2 校准端口至各辐射端口的幅度最大偏差（dB）< 0.7 校准端口至各辐射端口的相位最大偏差（°）< 5 校准端口及辐射端口电压驻波比< 1.5 同极化辐射端口之间的隔离（dB）≥20异极化辐射端口之间的隔离度（dB）≥25辐射参数单元波束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A)单元波束增益（dBi）≥13.5轴向交叉极化（dB）≥15±60°交叉极化（dB）≥10前后比（dB）≥23广播波束水平面半功率波束宽度（°）65±5广播波束增益（dBi）≥13.5波束±60°边缘功率下降（dB）12±3垂直面半功率波束宽度（°）≥6轴向交叉极化比（dB）≥18±60°交叉极化比（dB）≥10前后比（dB）≥28上旁瓣抑制（dB）≤ -16业务波束0°指向波束增益（dBi）≥19 0°指向波束水平面半功率波束宽度（°）≤ 29 0°指向波束水平面副瓣电平（dB）≤-12±60°指向波束增益（dBi）≥15 ±60°指向波束水平面半功率波束宽度（°）≤ 34 ±60°指向波束水平面副瓣电平（dB）≤-50°轴向交叉极化比（dB）≥200°前后比（dB）≥33广播波束水平面方向图 业务波束0°指向水平面方向图业务波束60°指向水平面方向图机 械 性 能天线罩材料 玻璃钢天线图片水平方位角调节范围±45°天线尺寸450 mm ×450 mm ×1800mm产品重量 60kg 接头位置 天线底部 表面颜色及纹理根据具体订单制定控制方式 采用内置ICU ，控制线缆独立引出协议要求参考AISG2.0协议4、排水管型电调天线1）GSM900系列65度15dBi 电调天线型号：MPS-ODV065R15B(1)电气性能指标 工作频率(MHz) 820～960 阻抗(Ω) 50 增益(dBi) 15 功率容量(W)250 驻波比 ≤1.5 极化方向 ±45° 垂直面波瓣宽度（°）13 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化比(dB)轴向：≥17；±60º：≥10端口隔离度（dB ） ≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB)≥15电下倾角 0°～14°连续可调 机械性能指标接头类型 7/16 Din 阴接头机械调倾角0° 水平面方位角 水平：±45° 天线罩材料 PVC-U 重量(kg) 约35体积(mm) 直径200，高度1700环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图2）DCS1800系列65度18dBi 电调天线型号：MPS-ODV065R18K(1)电气性能指标 工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W)250 驻波比 <1.5 极化方向 ±45° 垂直面波瓣宽度（°）7 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB) ≥15 电下倾角范围（º）2～10 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±45° 天线罩材料 玻璃钢 重量（kg ） 约26体积(mm) 直径160，高度1700环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图3）65度GSM900+ DCS1800+WCDMA15/18dBi 多频共用天线型号：MPS-ODV065R15B18K(1)电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi)14.5 17.5 功率容量(W)500250 驻波比≤1.5 极化方向±45°垂直面波瓣宽度（°） 137水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80） 交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB) ≥15电下倾角范围（º）0～142～10 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±45° 天线罩材料 PVC-U 重量（kg ） 约50体积(mm) 直径200，高度3000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图。
