RTC实时时钟芯片
STM32-RTC实时时钟-毫秒计时实现
STM32-RTC实时时钟-毫秒计时实现OS：Windows 64Development kit：MDK5.14IDE：UV4MCU：STM32F103C8T61、RTC时钟简介 STM32 的实时时钟（RTC）是⼀个独⽴的定时器，在相应软件配置下，可提供时钟⽇历的功能。
详细资料请参考ALIENTEK的官⽅⽂档——《STM32F1开发指南（精英版-库函数版）》，以下为博主摘录要点：RTC 模块和时钟配置系统(RCC_BDCR 寄存器)在后备区域，系统复位后，会⾃动禁⽌访问后备寄存器和 RTC ，所以在要设置时间之前，先要取消备份区域（BKP）的写保护RTC 内核完全独⽴于 RTC APB1 接⼝，⽽软件是通过 APB1 接⼝访问 RTC 的预分频值、计数器值和闹钟值，因此需要等待时钟同步，寄存器同步标志位（RSF）会硬件置1RTC相关寄存器包括：控制寄存器（CRH、CRL）、预分频装载寄存器（PRLH、PRLL）、预分频器余数寄存器（DIVH、DIVL）、计数寄存器（CNTH、CNTL）、闹钟寄存器（ALRH、ALRL）STM32备份寄存器，存RTC校验值和⼀些重要参数，最⼤字节84，可由VBAT供电计数器时钟频率：RTCCLK频率/(预分频装载寄存器值+1)2、软硬件设计 由于RTC是STM32芯⽚⾃带的时钟资源，所以⾃主开发的时候只需要在设计时加上晶振电路和纽扣电池即可。
编程时在HARDWARE⽂件夹新建 rtc.c、rtc.h ⽂件。
3、时钟配置与函数编写 为了使⽤RTC时钟，需要进⾏配置和时间获取，基本上按照例程来写就可以了。
为避免零散，我将附上完整代码。
函数说明如下：rtc.c中需要编写的函数列表RTC_Init（void）配置时钟RTC_NVIC_Config（void）中断分组RTC_IRQHandler(void)秒中断处理RTC_Set（u16 syear,u8 smon,u8 sday,u8 hour,u8 min,u8 sec）设置时间RTC_Alarm_Set(u16 syear,u8 smon,u8 sday,u8 hour,u8 min,u8sec)闹钟设置RTC_Get(void)获取时钟RTC_Get_Week(u16 year,u8 month,u8 day)星期计算Is_Leap_Year(u16 year)闰年判断 事实上，以上函数并不都要，闹钟没有⽤到的话就不要，秒中断也可以不作处理，看项⽬需求。
低功耗实时时钟芯片BL5372用户手册说明书
低功耗实时时钟芯(RTC)BL5372用户手册V1.4上海贝岭股份有限公司Shanghai Belling Co., Ltd.低功耗实时时钟芯片(RTC)BL53721．概述BL5372是一款低功耗实时时钟电路，通过I 2C 两线接口电路可以与CPU 实时通信，主要用于一切需要提供时基的系统中。
该芯片能够产生多种周期性中断脉冲（最长周期可长达1个月），还具有两套报时系统。
BL5372内部集成一低功耗的稳压电源，故能够使恶劣的环境条件下仍能保持振荡器正常在很低的功耗工作（典型值：**********）。
BL5372具有晶振停振检测锁存的功能，通过检测该位可以检测内部时钟数据的有效性。
BL5372内置数字时间调整电路，可以保证时钟走时的高精度，并且有32KHz 和 32.768KHz 两种晶振选择模式。
该产品与理光RS5C372A 完全兼容。
2．主要特点● 超低功耗（典型值**********）● 实时时钟（12时制或者24时制两种计时方式） ● 自动识别闰年、平年（2000~2099）● BCD 码表示的时钟计数（包括时、分、秒）和万年历（包括闰年、平年、月、日、周）● 30秒数字校时功能● 可控的32.768KHz （或者32KHz ）输出 ● 两个可编程闹钟输出● 两路可编程方波输出，为CPU 提供多种中断（一个月至一秒的周期性中断） ● 通过I 2C 两线接口与CPU 相连（最大数据时钟频率为100KHz ） ● 晶振停振检测锁存功能保证了时钟数据有效性 ● 32KHz 和32.768KHz 晶振选择● 高精度的时间调整电路，保证了时钟走时的精确● 超低电压工作（计时电压最低可至1.8V ，通讯电压最低可至1.8V ） ● SOP8或TSSOP8封装3．管脚排列INTRBSCL SDA GND VDD OSCIN OSCOUT INTRA8 7 6 5 1 2 3 4B L 53724．管脚功能说明PIN NO PIN NAME FUNCTION IN/OUT 1 INTRB 中断输出 B OUT 2 SCL 串行时钟线 IN 3 SDA 串行数据线 IN/OUT 4 GND 电源地 POWER 5 INTRA 中断输出 A OUT 6 OSCOUT 晶振的输出 OUT 7 OSCIN 晶振的输入 IN 8VDD工作电源电压POWER丝印说明SOP8封装 TSSOP8封装其中， 其中，“5372·”代表SOP8封装的BL5372 “5372.T ”代表TSSOP8封装的BL5372 “SSSSS ”代表卡号的第4到8位 “SSSSS ”代表卡号的第4到8位4．1 VDD 和GNDVDD 和GND 分别是工作电源和接地引脚。

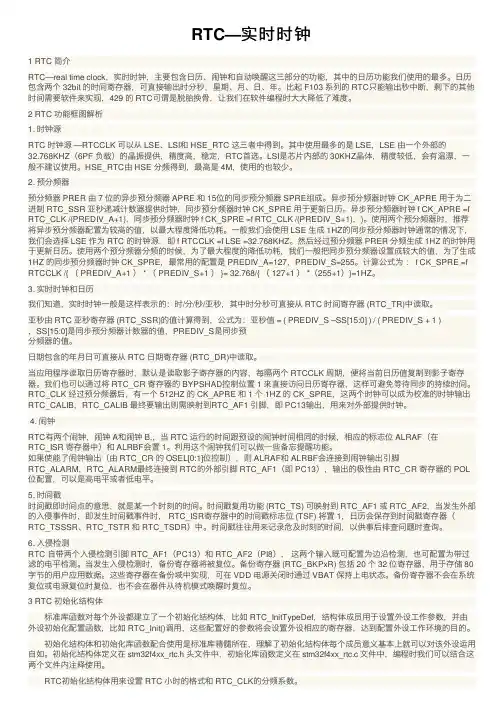

RTC—实时时钟
RTC—实时时钟1 RTC 简介RTC—real time clock，实时时钟，主要包含⽇历、闹钟和⾃动唤醒这三部分的功能，其中的⽇历功能我们使⽤的最多。
⽇历包含两个 32bit 的时间寄存器，可直接输出时分秒，星期、⽉、⽇、年。
⽐起 F103 系列的 RTC只能输出秒中断，剩下的其他时间需要软件来实现，429 的 RTC可谓是脱胎换⾻，让我们在软件编程时⼤⼤降低了难度。
2 RTC 功能框图解析1. 时钟源RTC 时钟源 —RTCCLK 可以从 LSE、LSI和 HSE_RTC 这三者中得到。
其中使⽤最多的是 LSE，LSE 由⼀个外部的32.768KHZ（6PF 负载）的晶振提供，精度⾼，稳定，RTC⾸选。
LSI是芯⽚内部的 30KHZ晶体，精度较低，会有温漂，⼀般不建议使⽤。
HSE_RTC由 HSE 分频得到，最⾼是 4M，使⽤的也较少。
2. 预分频器预分频器 PRER 由 7 位的异步预分频器 APRE 和 15位的同步预分频器 SPRE组成。
异步预分频器时钟 CK_APRE ⽤于为⼆进制 RTC_SSR 亚秒递减计数器提供时钟，同步预分频器时钟 CK_SPRE ⽤于更新⽇历。
异步预分频器时钟 f CK_APRE =f RTC_CLK /(PREDIV_A+1)，同步预分频器时钟 f CK_SPRE =f RTC_CLK /(PREDIV_S+1)，)。
使⽤两个预分频器时，推荐将异步预分频器配置为较⾼的值，以最⼤程度降低功耗。
⼀般我们会使⽤ LSE ⽣成 1HZ的同步预分频器时钟通常的情况下，我们会选择 LSE 作为 RTC 的时钟源，即 f RTCCLK =f LSE =32.768KHZ。
然后经过预分频器 PRER 分频⽣成 1HZ 的时钟⽤于更新⽇历。
使⽤两个预分频器分频的时候，为了最⼤程度的降低功耗，我们⼀般把同步预分频器设置成较⼤的值，为了⽣成1HZ 的同步预分频器时钟 CK_SPRE，最常⽤的配置是 PREDIV_A=127，PREDIV_S=255。
实时时钟电路DS1302芯片的原理及应用
实时时钟电路DS1302芯片的原理及应用DS1302是一种实时时钟（RTC）电路芯片，由Dallas Semiconductor （现被Maxim Integrated收购）设计和制造。
它提供了一个准确的时间和日期计时功能，适用于许多应用，例如电子设备、仪器仪表、通讯设备和计算机系统等。
DS1302芯片的原理如下：1.时钟发生器：DS1302芯片内部集成了一个时钟发生器电路，它使用外部XTAL晶体和一个频率分频器来产生准确的时钟信号。
晶体的频率通常为32.768kHz，这是由于此频率具有较好的稳定性。
2.电源管理：DS1302芯片可以使用3V到5.5V的电源供电。
它内部具有电源管理电路，可以自动切换到低功耗模式以延长电池寿命。
3.时间计数器：DS1302芯片内部包含一个时间计数器，用于计算并保存当前时间、日期和星期。
它采用24小时制，并提供了BCD编码的小时、分钟、秒、日、月和年信息。
4.控制和数据接口：DS1302芯片使用串行接口与外部器件进行通信，如微控制器或外部检测电路。
控制和数据信息通过三根线SCLK（串行时钟）、I/O（串行数据输入/输出）和CE（片选）进行传输。
5.电源备份：为了确保即使在电源中断的情况下仍能保持时间数据，DS1302芯片通过附带的外部电池来提供电源备份功能。
当主电源中断时，芯片会自动切换到电池供电模式，并将时间数据存储在内部RAM中。
DS1302芯片的应用包括但不限于以下几个方面：1.时钟和日历显示：DS1302芯片可以直接连接到LCD显示屏、LED显示器或数码管等设备，用于显示当前时间和日期。
2.定时控制：DS1302芯片可以用作定时器或闹钟，在特定的时间触发一些事件。
例如，可以使用它作为控制家庭设备的定时开关。
3.数据记录：由于DS1302芯片具有时间计数功能，它可以用于记录事件的时间戳，如数据采集、操作记录或系统状态记录。
4.电源失效保护：DS1302芯片的电源备份功能可确保即使在电源中断的情况下，时间数据也能被保存，以避免系统重新启动后时间重置的问题。

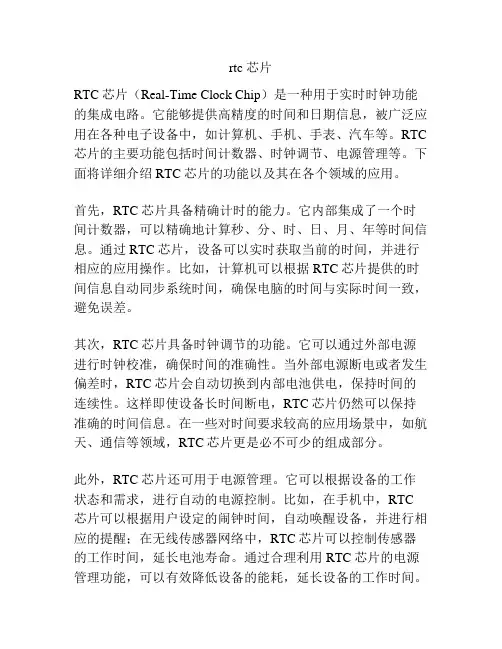

rtc 芯片
rtc 芯片RTC芯片（Real-Time Clock Chip）是一种用于实时时钟功能的集成电路。
它能够提供高精度的时间和日期信息，被广泛应用在各种电子设备中，如计算机、手机、手表、汽车等。
RTC 芯片的主要功能包括时间计数器、时钟调节、电源管理等。
下面将详细介绍RTC芯片的功能以及其在各个领域的应用。
首先，RTC芯片具备精确计时的能力。
它内部集成了一个时间计数器，可以精确地计算秒、分、时、日、月、年等时间信息。
通过RTC芯片，设备可以实时获取当前的时间，并进行相应的应用操作。
比如，计算机可以根据RTC芯片提供的时间信息自动同步系统时间，确保电脑的时间与实际时间一致，避免误差。
其次，RTC芯片具备时钟调节的功能。
它可以通过外部电源进行时钟校准，确保时间的准确性。
当外部电源断电或者发生偏差时，RTC芯片会自动切换到内部电池供电，保持时间的连续性。
这样即使设备长时间断电，RTC芯片仍然可以保持准确的时间信息。
在一些对时间要求较高的应用场景中，如航天、通信等领域，RTC芯片更是必不可少的组成部分。
此外，RTC芯片还可用于电源管理。
它可以根据设备的工作状态和需求，进行自动的电源控制。
比如，在手机中，RTC 芯片可以根据用户设定的闹钟时间，自动唤醒设备，并进行相应的提醒；在无线传感器网络中，RTC芯片可以控制传感器的工作时间，延长电池寿命。
通过合理利用RTC芯片的电源管理功能，可以有效降低设备的能耗，延长设备的工作时间。
最后，RTC芯片在各个领域得到广泛应用。
在计算机领域，RTC芯片用于电脑主板上，保持系统时间的准确性；在汽车领域，RTC芯片用于车载导航系统中，提供精确的时间和日期信息；在电子手表中，RTC芯片用于显示时间，并支持闹钟、计时器等功能。
此外，RTC芯片还可用于控制设备的工作时间、开关机等功能。
总结起来，RTC芯片是一种集成电路芯片，主要用于提供高精度的时间和日期信息。
它具备精确计时、时钟调节和电源管理等功能，被广泛应用在各种电子设备中。
ds1302芯片
ds1302芯片DS1302芯片是一种实时时钟（RTC）芯片，由Maxim集成电路公司生产。
它是一款非常强大和广泛应用的芯片，具有可靠的性能和低功耗。
本文将对DS1302芯片进行详细介绍。
首先，DS1302芯片主要用于系统中对时间进行实时监控和记录。
它可以精确地记录年、月、日、小时、分钟和秒，并且可以显示星期几。
可以使用8位的数据总线进行通信，方便地与其他设备进行连接。
其次，DS1302芯片具有非常低的功耗。
在正常工作模式下，它只需要2.0V至5.5V的供电电压，并且可以使用电池备份供电，以防止停电时数据丢失。
在备份供电模式下，芯片的功耗非常低，仅为0.2μA。
此外，DS1302芯片具有时钟校正功能。
它可以通过外部的32.768kHz晶体振荡器来校准内部时钟，以确保精准的时间记录。
这样可以减少时间误差，使得芯片的性能更加可靠。
同时，DS1302芯片还具有多种功能。
它支持两种不同的数据格式：BCD（二进制编码十进制）和二进制。
可以根据系统的需求选择不同的格式。
此外，芯片还具有写保护功能，可以防止未经授权的数据修改。
此外，DS1302芯片还具有温度传感器。
它可以测量环境温度，并将结果以数字形式传回主控制器。
这对于需要监控环境温度的应用非常有用。
最后，DS1302芯片可广泛应用于各种电子设备中。
例如，它可以用于电子钟、计时器、温控系统、数据记录器等。
其性能可靠，并具有广泛的兼容性。
总之，DS1302芯片是一款非常强大和广泛应用的实时时钟芯片。
它具有高度精确的时间记录功能、低功耗、时钟校正功能、多种数据格式支持、写保护功能和温度传感器等特点。
通过DS1302芯片，可以为各种电子设备提供准确、可靠的时间显示和记录功能。
实时时钟电路DS1302芯片的原理及应用
实时时钟电路DS1302芯片的原理及应用DS1302芯片是一种低功耗的实时时钟(RTC)电路。
它包含了一个真正的时钟/日历芯片和31个静态RAM存储单元，用于存储时钟和日期信息。
DS1302芯片的工作电压范围为2.0V至5.5V，并且具有极低的功耗，非常适合于移动电子设备和电池供电的应用。
DS1302芯片的原理如下：1.时钟发生器：DS1302芯片内部具有一个实时时钟发生器，它通过晶振和电容电路生成稳定的振荡信号，用于计时。
2.时钟/计时电路：DS1302芯片内部的时钟/计时电路可以精确地计算并保持当前的时间和日期。
它具有秒、分钟、小时、日期、月份、星期和年份等不同的计时单元。
3.RAM存储单元：DS1302芯片包含31个静态RAM存储单元，用于存储时钟和日期信息。
这些存储单元可以通过SPI接口进行读写操作，并且在断电情况下也能够保持数据。
4.控制接口：DS1302芯片通过3线接口与微控制器通信，包括一个时钟线、一个数据线和一个使能线。
这种接口使得与微控制器的通信非常简单，并且能够高效地读写时钟和日期信息以及控制芯片的其他功能。
DS1302芯片的应用如下：1.实时时钟：DS1302芯片可以用作电子设备中的实时时钟。
例如，它可以用于计算机、嵌入式系统、电子游戏等设备中，以提供准确的时间和日期信息。
2.定时器：DS1302芯片的计时功能可以用于设计各种定时器应用。
例如，它可以用于计时器、倒计时器、定时开关等应用中，以实现定时功能。
3.时钟显示：DS1302芯片可以与显示模块结合使用，用于显示当前的时间和日期。
例如，它可以用于数字钟、计时器、时钟频率计等应用中。
4.能量管理：由于DS1302芯片具有低功耗特性，因此它可以用于电池供电的设备中，以实现节能的能量管理策略。
例如，它可以用于手持设备、无线传感器网络等应用中，以延长电池寿命。
综上所述，DS1302芯片是一种低功耗的实时时钟电路，具有精确计时、可靠存储和简单接口等优点，适用于计时、显示和能量管理等各种应用中。
plc的rtc模块用法
plc的rtc模块用法PLC的RTC模块用法PLC是一种可编程逻辑控制器，用于自动化控制和监控系统。
PLC常用于汽车、机器人、制造业、能源等领域。
其中，RTC模块是PLC的重要组成部分，它可以实现时间管理、计时、日期显示等功能。
本文将详细介绍PLC的RTC模块的用法。
1. 什么是RTC模块RTC（Real Time Clock）即实时时钟模块，是一种实时时钟芯片，通过电池供电，使得PLC能够在断电后保存时间数据。
RTC芯片有多种类型，如DS1302、DS1307等，这些芯片都支持I2C总线协议与PLC进行通信。
与PLC内置的定时器不同，RTC模块具有更高的精度和更低的功耗，可以长期稳定运行。
2. RTC模块的功能RTC模块的主要功能有以下几个：(1) 实现时间管理：RTC模块可以保存当前时间和日期，PLC可以通过读取RTC 模块的数据，实现时间管理和控制。
(2) 实现计时和计数：RTC模块可以实现精确计时和计数，可以应用于流程控制、计时等功能中。
(3) 实现日期显示：RTC模块可以将保存的日期数据转换为人们容易理解的格式，并显示在PLC的触摸屏上。
(4) 实现报警功能：RTC模块可以设置报警时间，当达到设定时间时，触发PLC 的报警输出。
(5) 实现特殊功能：一些高级RTC芯片内置温度传感器、电压监测等功能，可以用于温度控制、电池电压监测等特殊应用中。
3. RTC模块的连接RTC模块与PLC的连接主要有以下两种方式：(1) I2C接口连接方式这种连接方式需要用到I2C总线接口，将RTC的SDA（串行数据线）、SCL（串行时钟线）接到PLC的I2C总线输入端，同时将RTC的VCC（电源+）和GND （电源-）接到PLC的电源输出端，如下图所示： SPI接口连接方式这种连接方式需要用到SPI总线接口，将RTC的MOSI（主设备串行输入）、MISO（主设备串行输出）、SCK（时钟线）、CS（片选信号线）接到PLC的SPI 总线输入端，同时将RTC的VCC（电源+）和GND（电源-）接到PLC的电源输出端，如下图所示： 初始化RTC模块，包括设置时钟频率、校准时钟、清除计时器等。
时钟芯片RTC
RTC 的英文全称是Real-Time Clock,翻译过来是实时时钟芯片. RTC 是PC 主板上的晶振及相关电路组成的时钟电路的生成脉冲主板上的晶振及相关电路组成的时钟电路的生成脉冲，，RTC 经过8254电路的变频产生一个频率较低一点的OS(系统)时钟TSC ，系统时钟每一个cpu 周期加一周期加一，，每次系统时钟在系统初起时通过RTC 初始化初始化。
8254本身工作也需要有自己的驱动时钟本身工作也需要有自己的驱动时钟（（PIT ）。
芯片封装总类学习知识 2010-09-06 16:30:18 阅读20 评论0 字号：大中小 订阅芯片封装1、BGA(ball grid array)球形触点陈列球形触点陈列，，表面贴装型封装之一表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用 以 代替引脚代替引脚，，在印刷基板的正面装配LSI 芯片芯片，，然后用模压树脂或灌封方法进行密封。
也 称为凸 点陈列载体(PAC)。
引脚可超过200，是多引脚LSI 用的一种封装用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如例如，，引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方见方；；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方见方。
而且BGA 不 用担心QFP 那样的引脚变形问题变形问题。
该封装是美国Motorola 公司开发的公司开发的，，首先在便携式电话等设备中被采用话等设备中被采用，，今后在美国有 可 能在个人计算机中普及能在个人计算机中普及。
最初最初，，BGA 的引脚(凸点)中心距为1.5mm ，引脚数为225。
现在 也有 一些LSI 厂家正在开发500 引脚的BGA 。
BGA 的问题是回流焊后的外观检查的外观检查。
现在尚不清楚是否有效的外观检查方法现在尚不清楚是否有效的外观检查方法。
有的认为 ， 由于焊接的中心距较大于焊接的中心距较大，，连接可以看作是稳定的连接可以看作是稳定的，，只能通只能通过功能检查来过功能检查来处理处理。
RTC实时时钟方案
sclk=1;//上升沿有效
}
}
//------写地址、数据--------
//向DS1302写入
void write(uchar addr,uchar dat)
{
rst=0;sclk=0;rst=1;
send(addr);//发送地址
send(dat);//发送数据
rst=1;
下面给出仿真图：
从上图可以看出DS1302的使用还是非常方便的，我们需要外部晶振，通常选用32.768kHz的晶振，还有就是供电，仿真直接将VCC1和VCC2接到了一起，实际上使用时，我们可以将VCC2接到我们CPU的供电，然后VCC1使用备用电池即可。这样可以在断电的情况下也能达到计时的目的。除此之外，操作芯片的时序也非常简单，以下是88,0x10);
write(0x8c,0x16);
write(0x8e,0x80);//关
read(0x8d)
read(0x89)
read(0x87)
read(0x85)
read(0x83)
read(0x81)
实时时钟的缩写是RTC（Real_TimeClock）。RTC是集成电路，通常称为时钟芯片。我们这里除了要提供精确的实时时间，而且需要在主电源掉电时，还可以工作，需要外加电池供电。
常用的时钟芯片分为并行接口和串行接口两大类，并行时钟芯片数据传送速率较快，但连线多，不利于缩小产品体积，且占用较多的CPU端口资源。串行时钟芯片只需要占用CPU的2-3条I/O口线，可大大减小产品体积线接口。
DS1302是由美国DALLAS公司推出的具有涓流充电能力的低功耗实时时钟芯片。DS1302可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能，工作电压为2.0-5.5V。这种电路接口简单、价格低廉、使用方便，被广泛采用。
时钟芯片ds1302
时钟芯片ds1302
时钟芯片DS1302是一种具有实时时钟（RTC）功能的集成电路。
该芯片由Maxim Integrated公司生产，广泛用于各种电子
设备中，包括计算机、电视、仪表盘等。
DS1302的主要特性如下：
1. 时钟功能：DS1302可以提供准确的时间和日期信息，并能
够自动调整闰年。
2. 电源管理：芯片内部集成了电源管理电路，可以有效地管理电池的使用，以延长电池寿命。
3. 低功耗：DS1302在运行时非常省电，可通过外部电池供电，在断电时仍能维持时钟运行。
4. 串行接口：芯片通过串行接口与主控制器（如微处理器或单片机）进行通信，方便集成到各种系统中。
5. 多种时间格式：DS1302支持24小时制和12小时制的时间
显示，可以根据需要选择合适的格式。
6. 报警功能：芯片内置了报警功能，可在特定的时间点触发外部中断，用于提醒用户进行相关操作。
7. 温度补偿：DS1302能够通过内部温度传感器进行温度补偿，以提高时钟的准确性。
总的来说，DS1302是一款功能强大且易于使用的时钟芯片，
可以在各种电子设备中提供准确的时间和日期信息。
它的特点包括低功耗、实时时钟功能、串行接口以及报警功能等，非常适合用于需要精准时间计算和管理的应用。
rtc芯片工作原理
rtc芯片工作原理
RTC芯片，即实时时钟芯片，是一种集成了时钟和日历功能的微
型芯片。
它可以在电源关闭的情况下继续工作，不受电源供应的影响，能够提供持续准确的时间和日期，并且还具有闹钟、定时、定时开关
机等功能。
RTC芯片的工作原理是通过内部的石英晶体振荡器来产生标准的
时钟脉冲，然后根据这个时钟脉冲来计算当前的时间和日期。
同时，RTC芯片还会内置一个备用电源（如镍镉电池等），用于在掉电时仍能维持芯片内部的时钟和日期数据。
通过该备用电源的供电，RTC芯片可以使计算机在掉电后仍然可
以记录时间和日期，因此被广泛使用在计算机的BIOS芯片、路由器、
智能家居系统、安防监控等领域。
需要注意的是，由于RTC芯片内部振荡器的精度和稳定性有限，
它所产生的时钟脉冲会有一定的误差，因此需要进行定期的校准以确
保其精度和准确性。
总之，RTC芯片在现代电子设备中的应用越来越广泛，它的高精
度和节能特性为电子设备的发展提供了坚实的支持。
wave-sd2405alpi用法
Wave-SD2405ALPI是一款实时时钟（RTC）芯片，它具备内置晶振和充电电池，确保时间的准确和持久。
此芯片通过标准的IIC接口与CPU通信，允许使用5位地址寻址来读写其内部的32字节寄存器数据。
以下是Wave-SD2405ALPI的一些主要用法：
1. 时间设置和读取：用户可以通过IIC接口写入时间信息到时间寄存器，同样可以从中读取当前时间。
2. 报警功能：可以设置报警寄存器，使得在到达预设的时间点时，芯片能够发出报警信号，用于提醒或控制其他设备。
3. 日历功能：除了基本的时分秒，还可以记录日期信息，如年、月、日等。
4. 温度补偿：由于内置了晶振，该芯片能够提供具有温度补偿功能的时间信息，以提高时间的精准度。
5. 备用电源：内置的充电电池可以在主电源断电时维持芯片运行，保证时间信息不会丢失。
6. 低功耗：该芯片设计用于低功耗应用，适合需要长时间运行且耗电量要求低的场合。
浅谈STM32F10X芯片RTC实时时钟
1、介绍系统复位后，对后备寄存器和RTC的访问被禁止，这是为了防止对后备区域(BKP)的意外写操作。
执行以下操作将使能对后备寄存器和RTC的访问：●设置寄存器RCC_APB1ENR的PWREN和BKPEN位，使能电源和后备接口时钟(调用：RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP | RCC_APB1Periph_PWR,ENABLE))；●设置寄存器PWR_CR的DBP位，使能对后备寄存器和RTC的访问(调用：PWR_BackupAccessCmd(ENABLE))。
2、RTC注意事项●RTC_PRL、RTC_ALR、RTC_CNT和RTC_DIV寄存器仅能通过备份域复位信号复位；系统复位或电源复位不会影响他们的值；●RTC提供APB1接口通ABP1读取RTC寄存器的值，但必须等待RTC_CRL寄存器中的RSF（同步标志位）位被硬件置“1”之后进行；●RTC的配置必需在前一次写操作结束（判断RTC_CR寄存器中的RTOFF是否为1，为1表示更新完成），并设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器，清除CNF标志位时，写操作才实际有效（说明RTC是动态配置的，即是在RTC 运行起来之后再进行配置）；●RTC中的任何标志位都将保持挂起状态（因为OWF、ALRF、SECF和RSF只能由硬件置位由软件清零），直到适当的RTC_CR请求位被软件复位，表示所有请求的中断已经被接受；●若ALRF=1且ALRIE=1，则允许产生RTC全局中断，如果EXTI控制器中允许产生EXTI线17中断，则允许产生RTC全局中断和RTC闹钟中断，在这种情况下，一般设置闹铃中断优先级高于全局中断，如果全局中断优先级高于闹铃中断，则在全局中断中必须清除闹钟中断标志之后，才能进入闹钟中断处理函数进一步处理（因为不清除标志，则会一直引发中断，而全局中断优先级高，就会一直在全局中断中无法跳出来）；●若ALRF=1，如果在EXTI控制器中设置了EXTI线17的中断模式，则允许产生RTC闹钟中断；如果在EXTI控制器中设置了EXTI线17的事件模式，则这条线上会产生一个脉冲（不会产生RTC闹钟中断）；●当APB1时钟不运行时，OWF、ALRF、SECF和RSF位不被更新；●系统复位时禁止所有中断，无挂起中断请求，可以对RTC寄存器进行写操作；●对RTC的写操作必须使用如下过程之一与RTC秒标志同步：使用RTC闹钟中断，并在中断处理程序中修改RTC闹钟和/或RTC计数器；等待RTC控制寄存器中秒标志SECF置位，再更改RTC闹钟和/或RTC计数器。
实时时钟芯片RTC_4513与AT89C51的接口设计
北京航空航天大学出版社 ,2002. 6. [2 ] 李广弟. 单片机基础 (第一版) [ M ] . 北京 :北京航空航
天大学出版社 ,1999. 2. [ 3 ] http :/ / www. dzsc. com/ 中国电子市场.
50
写数据保持时间
TDH
50
读数据延迟时间
TRD
250
读数据失效延迟
TRZ
100
CL K 上升/ 下降时间
TRF
20
2. 2 R TC24513 写数据的操作流程
R TC24513 写数据操作以 1 比特数据为单位 ,完成一个
图 3 写数据流程图 2. 3 R TC24513 读数据的操作流程
表 1 RTC24513 引脚说明
序号 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
地 址
A3 A2 A1
0
0
0
0
0
0
0
0
1
0
0
1
0
1
0
0
1
0
0
1
1
0
1
1
1
0
0
1
0
0
1
0
1
1
0
1
1
1
0
1
1
0
1
1
1
1
1
1
寄存器符号 A0
0
S1
1
S10
0
M I1
1
M I10
0
H1
rtc是什么
rtc是什么
RTC，英文全称：Real-time clock，中文名称：实时时钟。
RTC是指可以像时钟一样输出实际时间的电子设备，一般会是集成电路，因此也称为时钟芯片。
RTC芯片是日常生活中应用最为广泛的消费类电子产品之一。
它为人们提供精确的实时时间,或者为电子系统提供精确的时间基准,目前实时时钟芯片大多采用精度较高的晶体振荡器作为时钟源。
RTC可以提供稳定的时钟信号给后续电路用。
一个没有实时时钟的系统也可以计算实际时间，不过使用实时时钟有以下的优点：
（1）消耗功率低（当使用辅助电源时格外重要）；
（2）让主系统处理更需时效性的工作；
（3）有时会比其他方式的输出要更准确。
全球定位系统的接收器若配合实时时钟，可减少其开机时所需的时间，开机时可将其得到的时间和上次接收到有效讯号的时间相比较。
若二者时间相差在几个小时以内，则上次的星历表仍然可以有效，可以正常使用。
RTC最重要的功能是提供到2099年内的日历功能，对于时间来说，无论快慢都是误差，而匹配电容在RTC的外围器件上起到非常重要的作用，它可以适当修正晶体与RTC之间匹配问题。
特别是像H1208这样的RTC，把匹配电容内置，这样就可以保证RTC精度的一致性，不会出现有的RTC走得快，有些又走得慢。
rtc实时时钟和单片机时钟的区别
rtc实时时钟和单片机时钟的区别来源：电子发烧友rtc实时时钟和单片机时钟的区别实时时钟是指给日期及时间计数器累加的时钟，通常是32768Hz，系统时钟是指单片机内部的主时钟，给各个模块提供工作时钟的基础，CPU时钟是指经过CPU的PLL后将系统时钟改变为CPU工作的时钟。
在一般的低速单片机系统中，系统时钟和CPU时钟基本相等，在高速单片机系统中，CPU时钟比系统时钟高得多。
而实时时钟只有在需要日期时间的系统中才有，并且是最低的，有的系统也将它作为低功耗时CPU时钟。
实钟（RTC）由晶体控制精度，向主系统提供BCD码表示间期器件。
主系统与RTC间通信通并行口通串行口。
并行器件速度快需较底板空间较昂贵。
串行器件体积较且价格相便宜主频CPU钟频率。
简单说CPU工作频率般说钟周期完指令数固定所主频越高，CPU速度越快由于各种CPU内部结构尽相同所并能完全用主频概括CPU性能，至于外频系统总线工作频率；倍频则指CPU外频与主频相差倍数用公式表示：主频=外频×倍频系统钟现电脑显示间通更新调整通BIOSS设置。
一台能够工作的计算机要有这样几个部份构成：CPU（进行运算、控制）、RAM（数据存储）、ROM（程序存储）、输入/输出设备（例如：串行口、并行输出口等）。
在个人计算机上这些部份被分成若干块芯片，安装一个称之为主板的印刷线路板上。
rtc实时时钟如DS1302是一个单独的时钟芯片，和单片机连接后，可以设置时间和闹铃时间，并读取时间进行显示，普通单片机要做时钟需要占用其较多资源，并且断电后没法保持。
一些高档单片机如STM32F103（无日历功能，STM32F407有日历功能）内部也有实时时钟，可以和单片机分开供电，并且有单独的振荡电路，断电后仍能运行，就无需再外接时钟芯片了。
单片机中时钟的理解时钟是STM32单片机的脉搏，是单片机的驱动源，使用任何一个外设都必须打开相应的时钟。
这样的好处是，如果不使用一个外设的时候，就把它的时钟关掉，从而可以降低系统的功耗，达到节能，实现低功耗的效果。
STM32-实时时钟-RTC
STM32-实时时钟（RTC）STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex®-M0，M0+，M3, M4和M7内核(ST's product portfolio contains a comprehensive range of microcontrollers, from robust, low-cost 8-bit MCUs up to 32-bit ARM-based Cortex®-M0 and M0+, Cortex®-M3, Cortex®-M4 Flash microcontrollers with a great choice of peripherals. ST has also extended this range to include an ultra-low-power MCU platform) 。
实时时钟（RTC）是一个专用于保持时间的计时元素。
在许多的应用中，特别是在需要执行精确定时操作的应用，RTC是非常有用的工具。
除了钟表这类应用的例子外还包括洗衣机、医药柜、数据记录仪等。
RTC基本上是一个定时计数器，但和MCU的其他定时器不同的是，它更精确一些。
在此之前文章中，我们探讨了STM32定时器，但他们对PWM生成、时基和其它波形相关任务的应用程序是有用的。
那些都不适合于精确的计时功能。
在大多数的8位MCU中，像普通的PIC和AVR，并有没有内置RTC模块，所以当我们需要一个板载的精确计时器件时，只能使用类似常见的DS1302或PCF8563的专用RTC 芯片。
这些芯片还需要一些额外的电路、布线以及电路板空间。
但是，目前大多数先进的微控制器都集成了设计人员可以想到的每一个可能的硬件。
这仅取决于设计者决定使用现代微控制器的哪个资源，来满足特定的设计目标。
制造用于满足应用特定需求的MCU的时代已经过去了，在设计中使用并涉及多个元件的时代也已经过去了。
rtc时钟芯片
rtc时钟芯片RTC时钟芯片是一种集成电路，用于实时计时和日期显示。
它通常连接到一个电池供电，以保持准确的时间和日期信息即使在断电情况下也能保持运行。
RTC时钟芯片可以应用在多个领域，例如计算机、通信设备、工业控制和消费电子产品等等。
它们一般通过I2C或SPI接口与主控制器通信。
RTC时钟芯片具有以下主要功能：1. 实时计时功能：RTC芯片可以提供准确的实时钟，可以精确到秒、分钟、小时等级。
它还可以提供24小时或12小时制的时间显示，以满足不同用户的需求。
2. 日期显示功能：RTC芯片可以记录当前的日期，并在需要时显示出来。
它可以支持不同的日期格式，如年-月-日、月-日-年、日-月-年等。
3. 闹钟功能：RTC芯片可以设置多个闹钟，以提醒用户在特定时间执行某些任务。
闹钟可以通过触发IO引脚或中断信号来通知主控制器。
4. 电池备份功能：RTC芯片通常会内置一个小型锂电池，以保持时钟和日期信息在断电或重新上电的情况下不丢失。
这使得RTC芯片在断电情况下仍然能够正常工作。
5. 温度补偿功能：RTC芯片通常还具有温度补偿功能，可以根据环境温度的变化来自动调整时钟频率，以保证时钟的准确性。
6. 频率输出功能：RTC芯片还可以作为一个稳定的时钟源，提供稳定的方波输出。
这个功能在一些应用中很有用，比如时基、测频仪等。
除了以上主要功能，一些高级的RTC芯片还可以提供更多的功能，例如温度传感器、电压监测、电源管理等。
这些功能可以进一步扩展RTC芯片的应用领域。
总之，RTC时钟芯片是一种重要的集成电路，能够提供准确的实时计时和日期显示功能。
它在各种电子设备中都有广泛的应用，帮助我们准确记录时间和日期，并提供更多的实用功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RTC实时时钟芯片
RTC实时时钟芯片是一种计时器，可以由硬件集成电路来完成，也可以由单片机加程序来完成。
实时时钟可以对秒、分、时、星期、日、月和年进行准确计时，具有闰年补偿功能，能够计时到2100年。
消费类电子（机顶盒、VCR），手持式装置（GPS、POS终端），医疗设备，办公设备，电信（路由器、交换机、服务器），电器设备，汽车，消费类电子，嵌入式时标，工业，电表。
DS3231集成了温度补偿晶体振荡器(TCXO)和晶体，电池备份输入用于支持连续计时，可编程方波输出，低电平有效复位输出。
关键参数：
工作温度商业级：0°C至+70°C，具有2ppm精度；
工业级：40°C至+85°C，具有3.5pmm精度。
DS3231M是业内首款内置MEMS、带温度补偿的RTC，允许器件用于强烈震动的场合，不会由于晶体失效而导致产品故障。
DS3232相比较于DS3231将32kHz输出驱动器更改为推挽输出，省去一个外部上拉电阻，节省空间，够加快时钟的边沿速度，降低器件功耗。
电池切换时，可通过32kHz位选择使能/禁止32kHz输出。
DS3232的32kHz输出在关闭状态下驱动至低电平，DS3231的32kHz输出在关闭状态下为高阻输出。
DS3232内部可通过2个CRATE位控制温度转换速率，这些位用于控制器件的采样率。
采样率决定了对温度传感器进行数字转换的频率，以及补偿振荡器的时间间隔。
降低采样率则降低了温度传感器的工作频率，从而降低整体功耗。
此外，DS3232具有236字节的SRAM。
压检测功能和振荡停止检测功能，内置定时器可以产生周期性的定时中断信号，警报器用于定时报警，可设定天、日期、小时、分钟。
工作电压范围：1.70V-5.5V。
计时保持电压：1.15V-5.5V。
此外，采用IIC接口，支持低功耗模式。
RX6110
频率输出功能：能选择输出频率，有32.768kHz, 1024Hz, 1Hz。
接口类型：IIC总线接口和SPI总线接口。
自动电源切换功能：当VDD低于1.6V失效时，内部电源自动切换到VBAT.
内置128位的RAM。
定时器功能：当事件出现时，定时器可以自动记录到TF-bit，并能通过/IRQ1 或/IRQ2引脚输出。
报警功能：当事件出现时，定时器可以自动记录到AF-bit，并能通过/IRQ1引脚输出。
工作电压范围：1.6V-5.5V。
计时保持电压：1.1V-5.5V。
Tamb=-40—125℃
Tamb=-40—125℃
圆上进行封装测试再切割下一颗颗IC颗粒，封装后的体积等同于裸晶的原尺寸。
PAF85063是一款CMOS实时时钟(RTC)和日历，最适合低功耗应用。
偏移寄存器允许对时钟进行精细调整。
所有地址和数据都可通过两线路双向I²C总线串行传输。
外设器件的可编程时钟输出（32.768 kHz、16.384 kHz、8.192 kHz、4.096 kHz、2.048 kHz、1.024 kHz和1 Hz）,具有报警功能，提供内部上电复位。
PCA8802采用了内部包括两个负载电容的32.768KHz石英晶体振荡器电路，
提供中断信号碎计数器更新而触发，也可用于唤醒微控制器。
主要应用与智能卡RTC，集成了计数器的超低功耗振荡器，可启动一次性密码生成。
•。
