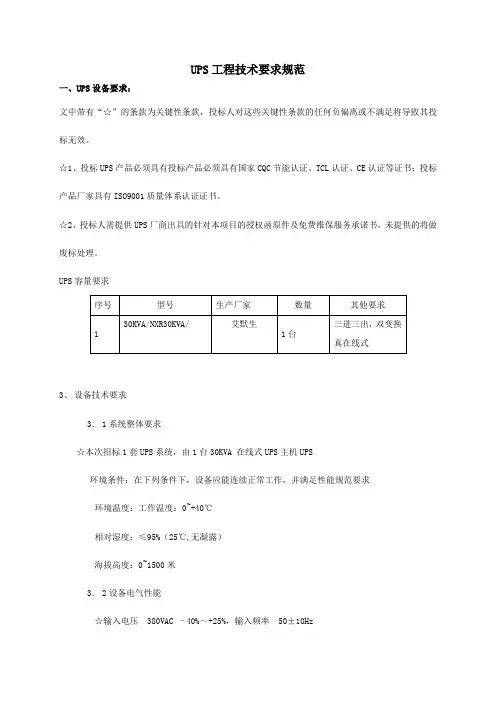

UPS工程技术要求规范
UPS工程技术要求规范一、UPS设备要求：文中带有“☆”的条款为关键性条款，投标人对这些关键性条款的任何负偏离或不满足将导致其投标无效。
☆1、投标UPS产品必须具有投标产品必须具有国家CQC节能认证、TCL认证、CE认证等证书；投标产品厂家具有ISO9001质量体系认证证书。
☆2、投标人需提供UPS厂商出具的针对本项目的授权函原件及免费维保服务承诺书，未提供的将做废标处理。
UPS容量要求3、设备技术要求3．1系统整体要求☆本次招标1套UPS系统，由1台30KVA 在线式UPS主机UPS环境条件：在下列条件下，设备应能连续正常工作，并满足性能规范要求环境温度：工作温度：0~+40℃相对湿度：≤95%（25℃,无凝露）海拔高度：0~1500米3．2设备电气性能☆输入电压 380VAC –40%～+25%，输入频率 50±10Hz整流器输入指标：☆UPS输入功率因数>0.99，满载和半载时对电网辐射的电流谐波含量<5％，需提供泰尔认证测试报告。
整流器输出指标电压精度：±1％具有电池温度补偿功能和电池定期自动测试功能。
输出电压输出电压380VAC稳态精度：±1％输出频率 50Hz±0.1%, 输出频率应不发生突变频率跟踪范围：±0.5～±2Hz（±0.5～±3Hz可调）正常工作条件下100%的由逆变电源输出满载功率给负载使用。
输出波形为连续的正弦波，波形失真度：线性负载≤3％非线性负载≤5％输出电流峰值系数（UPS所允许的最大非正弦波峰值电流与输出电流有效值之比）≥3：1 ☆负载功率因数≥0.9（滞后）☆50%以上时＞96%，25%以上时＞95%☆过载能力：110%1小时，125%10分钟，150%1分钟，＞150%200毫秒三相负载不平衡度：100%时，三相输出电压不平衡度满足：＜±1％（平衡负载）＜±3％（100％不平衡负载）输出电压相位偏差：在100%不平衡整流性负载时，三相输出电压相位差≤1°。
三进三出UPS说明书
百度文库- 让每个人平等地提升自我1目录使用手册第1页一、简介 (3)（一）使用说明 (3)（二）注意事项 (3)二、UPS的安装及接线 (4)（一）安装环境 (4)（二）安装前检查 (4)（三）安装位置 (4)（四）连接 (5)1、8—200KV A UPS 三相输出系统 (5)2、接线检查 (6)三、UPS的操作程序 (7)（一）单机启动操作程序 (7)(二) 正常关机过程 (7)（三）紧急关机过程 (7)（四）操作测试 (7)四、UPS的工作原理 (8)（一）正常运行 (8)（二）电池运行 (8)（三）静态旁路开关运行 (8)（四）维修开关 (9)（五）中央微处理器 (9)（六）电池 (10)（七）逆变器 (10)（八）逆变器关闭转旁路 (10)五、UPS的维修与保养 (11)（一）定期保养 (11)（二）电池保养 (11)（三）调节合适的工作环境 (11)六、技术参数说明 (12)（一）UPS系统方块图 (12)（二）整流 (12)1、整流器输入 (12)2、整流器输出 (13)（三）电池 (13)（四）逆变器 (13)（五）旁路 (14)（六）系统 (14)百度文库- 让每个人平等地提升自我2 目录使用手册第2页七、报警 (15)（一）报警1：旁路电压故障或旁路保险丝SCR故障 (15)（二）报警2：主输入电源故障或整流器输入开关断开 (15)（三）报警3：电池低压 (15)（四）报警4：电池放电 (15)（五）报警5：输出过载 (15)（六）报警6：暂时旁路工作 (15)（七）报警7：旁路输出过载 (15)（八）报警8：旁路线路命令开启 (15)（九）报警9：过热或风扇故障 (15)八、控制面板的功能介绍 (16)（一）一般使用说明 (16)（二）基本目录 (17)九、目录参数的显示及设定 (18)（一）目录1：“？”，帮助 (18)1．目录：帮助 (18)（二）目录2：电压、电流、频率、功率的测量 (18)1．目录：旁路电压及输出电流 (19)（三）目录3：“KEY”指令 (19)1．目录：采样电量的校正 (19)2．目录：自由选择设定 (19)3．目录：电池组自由选择设定 (20)4．目录：自动保护设定 (20)5．目录：逆变器关闭/旁路设定 (20)（四）目录5：消除报警声 (20)（五）目录6：日期/时间设定 (20)十、计算机（COMPUTER）连接 (21)百度文库- 让每个人平等地提升自我3 一、简介使用手册第3页（一）使用说明1、MTS系列UPS是采用DDC、DSP等最新技术特别为IT、航天、广电、通讯、电力、银行、税务等行业用户专门设计的具有高稳定度的UPS。
三进三出UPS说明书 -
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.目录使用手册第1页一、简介 (3)（一）使用说明 (3)（二）注意事项 (3)二、UPS的安装及接线 (4)（一）安装环境 (4)（二）安装前检查 (4)（三）安装位置 (4)（四）连接 (5)1、8—200KV A UPS 三相输出系统 (5)2、接线检查 (6)三、UPS的操作程序 (7)（一）单机启动操作程序 (7)(二) 正常关机过程 (7)（三）紧急关机过程 (7)（四）操作测试 (7)四、UPS的工作原理 (8)（一）正常运行 (8)（二）电池运行 (8)（三）静态旁路开关运行 (8)（四）维修开关 (9)（五）中央微处理器 (9)（六）电池 (10)（七）逆变器 (10)（八）逆变器关闭转旁路 (10)五、UPS的维修与保养 (11)（一）定期保养 (11)（二）电池保养 (11)（三）调节合适的工作环境 (11)六、技术参数说明 (12)（一）UPS系统方块图 (12)（二）整流 (12)1、整流器输入 (12)2、整流器输出 (13)（三）电池 (13)（四）逆变器 (13)（五）旁路 (14)（六）系统 (14)目录使用手册第2页七、报警 (15)（一）报警1：旁路电压故障或旁路保险丝SCR故障 (15)（二）报警2：主输入电源故障或整流器输入开关断开 (15)（三）报警3：电池低压 (15)1文档来源为:从网络收集整理.word版本可编辑.文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.（四）报警4：电池放电 (15)（五）报警5：输出过载 (15)（六）报警6：暂时旁路工作 (15)（七）报警7：旁路输出过载 (15)（八）报警8：旁路线路命令开启 (15)（九）报警9：过热或风扇故障 (15)八、控制面板的功能介绍 (16)（一）一般使用说明 (16)（二）基本目录 (17)九、目录参数的显示及设定 (18)（一）目录1：“？”，帮助 (18)1．目录1.1：帮助 (18)（二）目录2：电压、电流、频率、功率的测量 (18)1．目录2.1：旁路电压及输出电流 (19)（三）目录3：“KEY”指令 (19)1．目录3.1：采样电量的校正 (19)2．目录3.2：自由选择设定 (19)3．目录4．目录5．目录（四）目录5：消除报警声 (20)（五）目录6：日期/时间设定 (20)十、计算机（COMPUTER）连接 (21)一、简介使用手册第3页（一）使用说明1、MTS系列UPS是采用DDC、DSP等最新技术特别为IT、航天、广电、通讯、电力、银行、税务等行业用户专门设计的具有高稳定度的UPS。
UPS的常识
UPS的常识一．UPS的概况1．UPS的概念2．UPS的发展及应用二．UPS的作用及特点1．UPS的作用2．UPS的特点三．UPS的分类1．按工作方式分（1）后备式UPS（2）在线式UPS（3）在线互动式UPS2．按输入输出分（1）单进单出（0.5K—10K）（2）三进单出（10K—20K）（3）三进三出（20K以上）四．UPS的选择1．UPS选择的原则（1）设备功率的计算（2）U PS蓄电池容量的计算2．选择UPS的注意事项五．UPS的维护一．UPS的概况1．UPS的概念UPS即不间断电源，是信息技术领域中一个重要组成部分，它是一种集电力技术、控制技术和信号检测及通讯技术于一身的高科技电源设备，被广泛应用于计算机及网络系统、电信／移动通讯及各种自动生产流水线等多个应用领域。
计算机技术迅猛发展，局域网及其应用越来越普及，但人们对局域网的供电系统和电源配置尚未引起足够的重视。
据有关部门调查表明，局域网最容易发生的问题往往是由于电源停电以及电源异常造成的各种故障。
在局域网中，配置UPS 的主要目的是用来为局域网中各类用电设备提供稳定可靠和高品质的电力供应。
它主要体现在以下三个方面：（1）为各类用电设备提供后备电源，以防止突然断电给局域网造成损害，影响正常运行；（2）可以消除供电系统中产生的诸如浪涌、谐波干扰、频率漂移、波形断续、电压过高或过低等现象，改善电源质量，使局域网中各类设备的电子元部件免受破坏性损害；（3） UPS还可以抑制电网中其他用电设备产生的诸如高频信号等杂波，以免除因杂波造成数据传输失效等故障，提高网络的可靠性。
2．UPS的发展及应用简单地讲，高端技术下移、智能化、网络化、高频化和高可靠、高可用是整体趋势。
高端技术下移即将原来高端大功率产品才具有的功能移植到小功率产品上，使得低端用户也能享受到更优越的高端产品功能。
智能化UPS能实时监视UPS的输入、输出电压，输入、输出频率，输出电流，电池电压，UPS主机温度等运行参数，在UPS故障或电池供电规定时间后将计算机中的数据自动存档，退出并关闭系统，能通过传呼、E－mail等方式通知系统管理人员等。
UPS 三进三出
Uninterruptible Power System三进三出是3条火线和一条零线+地线输入3条火线和一条零线+地线输出三进单出是3条火线和一条零线+地线输入1条火线和一条零线+地线输出单进单出是1条火线和一条零线+地线输入1条火线和一条零线+地线输出正常三进单出的技术要求比三进单出的要高！三单大功率UPS的单相电流大,技术难度高,单相电流是三三的3倍,如40K三单的电流相当于三三的120K，三单有些机器会贵点！安时数（AH）：反映电池容量大小的指标之一，其定义是按规定的电流进行放电的时间。
相同电压的电池，安时数大的容量大；相同安时数的电池，电压高的容量大。
通常以电压和安时数共同表示电池的容量，如12V/7AH、12V24AH、12V/65AH、12V/100AH。
安时数代表电池容量的大小。
电池的额定容量指25℃，以恒定电流放电20小时至终止电压（1.75V/单格），该电流的20倍即为电池的容量。
一般用Ah数代表电池的额定容量，用Cn表示。
n指几小时放电率，这里为20。
有些电池是以10小时放电率计算的，用C10表示。
例：100Ah/12V的电池指该电池以5A（0.05C）的电流恒定放电直至终止电压10.5V，可连续放电20小时。
电池放电时间与放电电流不是线性关系，如100Ah电池以100A的电流放电，则支持不了1个小时，只有数十分钟。
如以1A的电流放电，则会超出100小时（不推荐如此方式放电）。
避雷器：用来吸收雷击波的器件，工作原理是，雷击产生瞬间高电压进入电路，引起避雷器导通吸收雷击电流，将电路电压箝位在安全范围之内。
可做为避雷器件的元件有多种，如压敏电阻、放电管等。
注：雷击电压是大气与大地之间的高压放电，因此，避雷器要有良好的接地才能起作用。
保险丝：一种过热熔断型的小型器件，超载或负载短路时引起电流过大会烧断保险丝，保护电子设备不受过电流的伤害，也可避免电子设备因内部故障所引起的严重伤害。
UPS技术方案(单机)
EA99领航系列UPS电源技术方案推荐书（30K-120K）广东易事特电源股份有限公司2010-12一、公司简介 (3)二、设计标准及依据 (6)三、单机系统方案描述 (7)1、EA99系列UPS单机工作原理 (7)2、系统运行 (7)3、UPS各功能块的作用与特点 (10)4、系统工作原理 (12)四、 EA99系列UPS的特点 (12)1、EA99系列UPS性能特点 (13)2、具体参数 (13)3、功能特点详细介绍 (15)3.1、整流器 (15)3。
1.1、功率因数校正 (15)3.1.2 直流母线软启动 (15)3。
1。
3 整流器的保护和报警 (15)3.2、电池变换器 (16)3.2。
1 充电器 (16)3。
2。
2 放电变换器 (16)3.2.3 保护和报警 (16)3。
3、平衡电路 (17)3.3。
1 功能 (17)3.3。
2 保护和报警 (17)3.4、逆变器和旁路 (17)3。
4。
1 旁路设置点 (18)3.4。
2 功能 (19)3。
4。
3 保护和报警 (20)3.5、辅助电源 (21)3.6、内部监控 (21)3。
6.1 人机界面 (21)3。
6。
2 外部接口 (25)3.7 电池管理 (25)3。
8、类模块化设计，全面正维护 (26)3。
9、选件 (27)附录： (28)1、UPS配线 (28)（根据实际项目,需更改，以下外部配电线缆成本未计入） (28)2、产品规格 (29)一、公司简介广东易事特电源股份有限公司始建于1989年，长期致力于UPS电源产品的研发、生产和销售，是全球领先的整体电源解决方案供应商，公司总部座落于国家重点信息化产业园区——广东东莞松山湖科技产业园,是国内UPS电源行业快速发展强力进军国际市场的标志性企业集团,也是国内UPS电源行业唯一一家上市后备企业。
公司已连续多年保持在国内市场占有率领先地位，拥有国内最完善的营销服务体系，即在国内市场建立了145个分公司及办事处和306个技术服务机构，保证在市级城市可以做到2小时内响应服务；此外，公司在海外设立五大营销中心，产品远销欧美、亚非100多个国家和地区；公司产品以品质卓越、性能稳定，成为“神舟”号系列飞船、“嫦娥号”探月卫星、奥运场馆、青藏铁路、中央政府信息化办公采购等重大工程指定电源供应商.并获得中国酒泉卫星发射中心颁发的“性能稳定、工作可靠”的荣誉证书。
中大功率三进三出UPS电源技术简介
CHP3000系列中大功率三进三出智能化UPS/10KV A-400KV A高端守护非寻常功力所为◆具有语音报警功能◆UPS、ECO（经济运行模式）、EPS等三种工作模式选择◆最先进的节能技术与最先进的环保节能器件◆四层电路板设计，采用高精度SMD元件与工艺◆第六代低损耗大功率IGBT静态开关◆DSP全数字化控制技术，成就了柏克UPS系列产品的卓越品质CHP3000系列中大功率三进三出智能化UPSCHP3000系列UPS是采用全球最先进的DSP数字化控制技术。
高速微处理器（MCU）、可编程逻辑器件（CPLD）、第六代低损耗大功率IGBT和静态开关红鼎演绎了数字时代的经典传奇，容量之大、可靠性之高、性能之稳定均居国际超一流水平。
CHP3000系列UPS全国突破了模拟电路时代的技术瓶颈。
数字化控制技术与高精度SMD 技术保证其100%适应各种电网环境。
单机容量从10KVA到400KV A，广泛应用于机场、电视塔、电信、银行、证券、交通、电力、工业等行业。
六大技术结晶突破行业功率极限全数字化控制技术◆先进的数字电路系统超稳定运行CHP3000系列UPS突破了UPS行业的技术瓶颈，以先进的数字电路系统替代了传统的模拟电路，实现了非凡的创新。
在数字电路模式下，高速微控制器和可编程逻辑器件对电路控制、参数设定和运行管理更加完美，自检和自侦测功能更加强大。
全程采样技术不仅有利于对电路板上的所有独立电路连接进行自检和故障分析，更能经数码变换为极度纯正和稳定的正弦波电压，确保系统超稳定运行。
◆电池智能化管理，耐用省心CHP3000系列导入了先进的智能化电池管理系统，可根据用户电池配置自动调整电池的充电电流参数，并根据供电环境对电池进行均充浮充转换、湿度补偿充电和放电管理。
此外，CHP3000系列还可通过监控界面对电池运行状态进行侦测管理，确保电池高效运行。
智能化电池管理系统不仅减少了管理员的负担，更能延长电池使用寿命达55%以上。
UPS电源输入输出办法
UPS电源输入输出办法
UPS电源输入输出办法
1、三相输入/三相输出办法
输入、输出都选用三相办法，使每个单相输出的电流不至过大。
在某些分外场合，也运用容量较小的三相输出办法UPS，首要是小容量三相负载而方案的。
在收购三相输出办法的UPS时，应思考UPS的不平衡带载才调，一般应选购具有100%不平衡带载才调的UPS。
因而，具有愈加安稳的不平衡带载才调。
2、三相输入/单相输出办法
在容量稍大时，选用三相输入，主动均匀分配输入电流，然后有用处理配平疑问。
8~20KVA容量方案内的UPS选用单相逆变器、单相旁路输入的三入/单出办法较多。
3、单相输入/单相输出办法
假定容量比照小，单入办法的UPS挂在任何一相入户的市电上都不会对入户市电的三般配平衡疑问构成费事,而负载容量较小，UPS选用单相输出其输出线径（电流值）都不大，能够选用单相逆变器方案，因而小容量（一般15KVA以下）的UPS多选用单入/单出办法。
1。
UPS说明书技术参数
不间断电源u n i n t e r r u p t i b l e p o w e rs u p p l yU P S(6···250)K V A产品使用说明书目录1．产品介绍---------------------------------------------2 2．操作要求---------------------------------------------2 3．注意事项---------------------------------------------2 4．工作原理---------------------------------------------3 5．前板介绍---------------------------------------------7 6．安装---------------------------------------------------87. 主要技术指标---------------------------------------118. 告警说明---------------------------------------------159. UPS启动程序-------------------------------------17 10．UPS维修关机程序------------------------------17 11. 紧急关机程序--------------------------------------17 12．前显示板说明-------------------------------------18 13．并机系统启动操作步骤-------------------------21 14．并机系统关机步骤---------- --------------------2215. 并机系统紧急关机步骤--------------------------2216. 附页—开机注意事项----------------------------- 241．产品介绍三三系列三进三出全数字化UPS，是采用先进的微电子、电力电子、数字控制技术，集数字化、信息化、网络化为一体的高智能型产品，具有强大的信息采集系统、信号处理系统、监测系统和完善的保护系统。
三进三出系列UPS电源的工作原理与调试维护
UPS容量一定时，设计时应尽可能让电池电压最低，这样UPS电池寿命就 越长，对于电池电压一定时，应选择数量少电压高原电池串联的电池，不要选 择数量多电压低的原电池串联的电池。有些厂家UPS的电池电压比较高，这是 因为容量一定时， 电压越高，电流就越小，就可选用较细的导线和功率较小 的半导体， 从而降低UPS成本。容量1KVA左右的UPS的电池电压一般24V或 96V。 在UPS十年的使用期里，更换电池的成本比UPS本身售价高出两倍！虽 然这类UPS设计比较容易，成本也较低， 但“潜在的”更换电池则成本很高。 电池纹波电流影响电池可靠性。理想情况下，为了延长UPS电池寿命， 应让 电池总保持在“浮”充电或恒压充状态。这种状态下充满电的电池会吸收很小 的充电器电流，它称为“浮”或“自放电”电流。尽管电池厂商如此推荐，有 些UPS的设计(很多在线式) 使电池承受一些额外的小电流，称为纹波电流。纹 波电流是当电池连续地向逆变器供电时产生的，因为据能量守恒原理，逆变器 必须有输入直流电才能产生交流输出。
备注
影响UPS寿命的一些因素
即使UPS使用的是同样的电池技术，不同厂家的电池寿命大不一样， 这一 点对用户很重要，因为更换电池的成本很高(UPS售价的30％)。 电池故障会减 小系统的可靠性，是非常烦人的事情。电池温度影响电池可靠性温度对电池的 自然老化过程有很大影响。详细的实验数据表明温度每上升摄氏5度，电池寿命 就下降10％，所以UPS的设计应让电池保持尽可能低的温度。所有在线式和后 备／在线混合式UPS比后备式或在线互动式UPS运行时发热量要大( 所以前者要 安装风扇)，这也是后备式或在线互动式UPS电池更换周期相对较长的一个重要 原因。APC UPS电池的温度降到最低了，所以它能更好地满足系统可靠性要求。 电池充电器设计影响电池可靠性电池充电器是UPS非常重要的一部分，电池的 充电条件对电池寿命有很大影响。 如果电池一直处于恒压或“浮充”型电池充 电状态，则UPS 电池寿命能最大程度提高。
三进三出工频UPS介绍
348V 86 172 229 306 125
直流输入
额定放电 电流(A) 充电电流 相数 标称电压 标称频率 交流输出 稳态电压 精度 输出功因 电压总谐 波失真度
1-100A（根据电池容量设置） 三相四线 380/400/415VAC 50Hz/60Hz 1% 0.9 100%线性载<2%，100%线性载<5%
深圳市晶福源电子技术有限公司
• 1.5、工频大机性能参数(一)
型号 标称容量(KVA) 30
工作方式 交流 输入 相数 标称电压 标称频率 输入功率因数
60
80 120
160
160 200 (12p)
200 400 (12P)
400 (12P)
双变换在线式 三相四线(不需要N线) 380/400/415VAC 50Hz/60Hz >95%（内置滤波器）
1.7 三相大功率机器主要特点和优势
◆ 丰富的通信功能接口 内置RS232/RS485通讯端口以及多种干接点信号接口，真 正实现多用途通讯和远程监控。SNMP卡/集中监控卡 (选配件 ): 通过选配SNMP卡可以将UPS接入以太网实现远程监控。集 中监控卡可实现多机同时监控，记录各机发生的事件及告警。 ◆下进上出的风道设计和前维护 整机的风道设计成下进风上出风，前进风和上出风，并且 确定易损器件设计成前维护的方式，使得机器可以靠墙放置， 特别适用于客户机房环境狭小的空间。
旁路 输入
相数
标称电压 标称频率 逆变旁路转换 时间
三相四线
380/400/415VAC 50Hz/60Hz 0mS
旁路过载能力
负载135%以下长期正常工作
深圳市晶福源电子技术有限公司
3进3出在线式不间断电源使用说明书
3进3出在线式不间断电源(10~200KVA)V1.2目录1. 产品介绍 (1)1.1 简介 (1)1.2 基本组成 (1)1.3 工作模式 (1)1.4 产品概览 (5)2. 注意事项 (6)2.1 常用标志说明 (6)2.2 安全事项说明 (7)3. 机柜安装 (9)3.1 安装环境要求 (9)3.2 卸货开箱 (10)4. 电气安装 (12)4.1 电源端口 (12)4.2 通讯端口 (16)5. 调试 (19)5.1 开机步骤 (19)5.2 关机步骤 (19)5.3 维修旁路使用步骤 (20)6. 人机界面 (21)6.1 控制面板 (21)6.2 液晶屏显示说明 (22)6.3 功能菜单操作说明 (24)7. 使用维护指南 (41)7.1 系统维护 (41)7.2 电池维护 (41)8. 故障诊断及处理 (42)8.1 警告代码说明 (42)8.2 故障代码说明 (43)9. 单机电气规格 (45)10. 并机安装指导 (48)10.1 概述 (48)10.2 并机安装 (48)10.3 并机设置及LCD显示 (53)10.4 并机规格 (53)10.5 并机故障诊断及处理 (54)1.产品介绍1.1简介本系列UPS是一款纯正弦波输出的双变换在线式不间断电源系统，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备。
当市电掉电后，UPS将电池能量逆变输出到负载，实现不间断输出。
本系列UPS采用输出隔离变压器的高频双变换结构和先进的全数字控制技术，实现稳定、干净、不间断电源输出。
同时还提供多样化的通讯方案，及友好的人机界面，方便用户对机器进行设置及监控。
通讯部分提供MODBUS，RS232以及可扩展的智能插槽。
1.2基本组成本系列UPS系统主要由整流模块和逆变模块组成交流到直流再到交流的双变换电路、静态旁路、维修旁路、电池充放电回路等几个主要的模块组成。
市电与旁路通过反向并联的可控硅作为切换开关来进行切换。
如何给UPS配置大小合适的电缆 (2)
如何给UPS配置大小合适的电缆？三进三出ups电源的含义三进三出:UPS的输入电压就是380V,输出就是380V或者220v。
比较稳定,负载底。
三进单出:UPS的输入电压就是380V,输出就是220V。
负载重。
380V指的就是3根火线之间的电压,也称为线电压。
220V指的就是火线与零线之间的电压称为相电压。
UPS电源的输入输出基本上分为:单相进单相出,三相进单相出,三相进三相出1、当UPS的进线只就是单相时,且UPS负载也就是单相设备时,用单相进单相出UPS(一般就是小功率UPS)2、当UPS的进线只就是三相时,且UPS负载也就是单相设备时,用三相进单相出UPS3、当UPS的进线只就是三相时,且UPS负载就是单相或三相设备时,用三相进三相出UPS给UPS配置大小合适的电缆很重要,若就是电缆配小,可能会导致UPS在长期使用的过程中导致电缆过热而发生燃烧,导致火灾等严重的后果。
电缆从理论上来讲越大越好,但就是在实际的应用过程中也没有必要造成过多的浪费,同时也要考虑到机器的接线排,以及进线的孔位大小情况,通常情况下UPS厂家会根据需要配置的线材大小设计了合适的进线孔以及接线排,线材用大了反而会给安装带来很多不必要的麻烦,所有线材的大小合适即可。
不必要本着越大越好去配线材。
如何计算线缆大小,间接来讲就就是计算UPS在各个环节的电流大小,然后再根据每平米的线径大小能够承受的电流来计算需要配置的电缆大小。
详情请见举例: UPS配电线缆的计算方法三进三出λ三进单出λ单进单出λUPS电流计算输入电流计算公式:输出电流计算公式:电池电流计算公式:(注:一般情下,每平方毫米线缆(3-5A电流))I:UPS输入额定电流Ai:UPS输出额定电流η:整机效率P:UPS额定功率,VAF:负载功率因数β:UPS输入功率因数U : UPS输入额定电压X:单相=1,三相=3Id:电池最大电流K:逆变器效率V:UPS电池关机点电压(每节取10、5V)例问:30kVA UPS 三进三出F=0、8,逆变效率=0、94,整机效率=0、9,输入功率因数=0、85,UPS电池节数:32节,请问配电线缆应选多大？例问:30kVA UPS 三进单出F=0、8,逆变效率=0、94,整机效率=0、9,输入功率因数=0、85,UPS电池节数:32节,请问配电线缆应选多大？注意:对于配线长度大于10米以上的,请将线径放大1、5-3倍。
工程师培训- ups三进三出培训
20~800kVAµçÐŽ»Í¨ÈçMGE IMV市场需求增长速度正在加快市场中主导产品优点优点缺点PF>0.99整流模块与逆变模块采用同一结构大大减少了用服备件种类的数量整机的单板编码不需外加并机柜并机逻辑简单机系统即可实现并机功能控制控制稳定可靠采用数字控制技术随着技术的发展采用数字控制技术具有极强的网络监控远程管理大的背光液晶屏友好的人机界面V1 W1整机结构图解整机结构图解整流整流/逆变模块结构ULW2L61U211功能描述六路隔离驱动辅助电源的可控硅驱动并将归一化的接口量上送内部的整流单元和逆变单元的切换逻辑控制均由检测驱动板ＩＧＢＴ整流单元和逆变单元中各用检测驱动板一块是用于逆变单元还是整流单元及该模块的功率等级ＵＬＷ２Ｌ６１Ｍ２板完成电池输入端口的ＥＭＩ滤波功能功能描述并机板主要完成的功能是流值以达到均流的目的Ｂ之间切换的一致性并机总线并机总线对各单机信号采取或的形式提供逻辑电平功能描述包含了主路输入电源输出电源板的电压检测量提供了接口功能描述其他检测驱动等电路和元器件提供工作电源源之间的隔离与切换＋９Ｖ－１５Ｖ冗余并联供电功能描述板为两块控制两块单板原理图相同功能描述器件扩展程序存储器变换同时对干节点输入通讯方式对整流通过对采集得到的数据进行处理分析行均浮充保护方式远程故障回叫卡功能描述蜂鸣器输出背光灯电源产生模块部分功能描述电压电流取样板ＥＭＩ并将归一化的信号量上送到整流208能自动回复能自动回复线电压检测电路以上低于285V系统问题对于设计错误型设计错误引起一致时高或过低。
TS-S060102004(三进三出UPS并机测试规范)
三进三出UPS并机性能测试规范拟制：___________________日期：__________ 审核：___________________日期：__________ 规范化审查：_______________日期：__________ 批准：___________________日期：__________更改信息登记表规范名称: 大容量智能UPS测试规范规范编码:目录1. 目的 52. 适用范围 53. 专用术语 54. 引用/参考标准 55. 测试基本原则及判定准则 6 5.1 测试基本原则 6 5.2 技术指标说明 6 5.3 不合格测试项目分类原则 65.3.1 A类问题（致命问题） 65.3.2 B类问题（严重问题）75.3.3 C类问题（一般问题）75.3.4 D类问题（讨论问题）75.3.5 E类问题（已解决问题）75.4 产品判定准则76. 测试仪器、测试工具、测试环境8 6.1 测试仪器8 6.2 测试工具86.3 测试环境87. 测试项目、测试说明、测试方法、判定标准8 7.1 并机系统基本性能指标测试97.1.1 输出稳态电压精度（测试方法按YD标准规定）97.1.2 100％不平衡负载电压不平衡度97.1.3 输出频率稳定度和相位跟随测试107.1.4 输出三相电压相位差127.1.3 输出电压波形失真度137.1.4 动态电压精度和瞬变响应恢复时间147.1.5 并机环流14 7.2 并机系统旁路设定点的一致性177.2.1 逆变输出跟踪旁路范围177.2.2 旁路电压保护范围18 7.3 并机系统的过载性能测试207.3.1 逆变器过载能力207.3.2 旁路过载能力20 7.4 并机系统的输入输出瞬变性能测试22 7.5 并机系统的输出负载适应性247.5.1 PC、打印机负载测试247.5.2 输出带自耦变压器测试247.5.3输出带具有APFC的一次电源系统的测试25267.5.4 输出带HD48100－2系统（系统的输入为三相三线制不控整流负载）测试267.5.5 输出带HD48100－3系统（系统的输入为三相三线制，三相PFC）测试7.5.6 输出带感性负载测试277.5.7 输出接容性负载277.5.8 输出接阻性与整流性负载测试287.5.9 输出带电机负载29 7.6 并机逻辑测试307.6.1 并机上电307.6.2 并机系统开机317.6.3 并机系统的过载切换357.6.4 并机系统的正常关机处理417.6.5 并机系统的故障处理42 7.7 并机EMC测试477.7.1 静电放电抗扰性试验（ESD）477.7.2 快速瞬变电脉冲群抗扰性试验（EFT）487.7.3冲击抗扰性试验497.7.4噪声抗扰性试验（NOISE）507.7.5 对射频感应的传导干扰测试52 7.8 并机系统的异常测试547.8.1 并机系统输出短路547.8.2 并机系统维修旁路空开误操作547.8.3 并机系统无均流线557.8.4 并机系统无状态线567.8.5 并机系统单机电流检测异常571. 目的规范大容量三进三出UPS逻辑测试，包括测试项目、测试条件、测试方法及判定标准。
交流不间断电源UPS设备采购技术要求
交流不间断电源UPS设备采购技术要求本工程UPS设备采用三进三出、在线式交流不间断电源系统（UPS），数量两台，单机容量160KVA，单机标配手动维修旁路。
两台160KVA的UP S须组成冗余互备系统，系统为双总线输出，系统电池后备时间要求为不少于30分钟。
该系统须为每条输出总线独立设置配电箱，该配电箱内须设置电源总负荷开关及专供设备机房内服务器机柜供电控制且数量与该服务器机柜数量相同的负荷开关。
设备机房内服务器机柜近期发展将达到36套。
UPS系统具体技术要求说明如下。
一. 基本性能1.正常使用环境条件环境温度：0°C〜40°C相对湿度W95% （（40±2）C，无凝露）2.储存运输环境及机械条件环境温度：-5C〜55C （不含电池）振动、冲击条件：符合GB/T14715-93中5.3.2的规定。
3.外观与结构机箱镀层牢固，漆面均匀，无剥落、锈蚀及裂痕等现象。
机箱表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。
4.UPS的逆变器：输出电压：380VAC，稳态精度：±1%。
5.整流器优选12脉冲整流器方式，其中每台UPS的12脉冲整流器应由12只晶闸管和输入移相隔离变压器组成。
二. 电磁兼容应符合IEC EN 62040-2的判断准则。
三. 电气特性1.输入特性■额定容量：160kVA■ 输入电压：主电源输入380 V 土25%■全数字控制技术UPS包含有全功率整流器和逆变器的在线式双变换UPS，市电正常及电池状态时所有负载均由逆变器供电。
UPS必须是数字UPS，采用全数字控制技术，整流逆变均采用全数字化控制，可靠性高。
UPS内置并机功能，内置LBS，内置D级防雷器。
■电流畸变：THDK5%■输入频率：50Hz±10%■频率跟踪范围：50Hz±5%可调■频率跟踪速率：W1Hz/s2.输出特性■配置内置逆变输出隔离变压器■输出电压：380V 土1%，三相四线/五线■输出电压稳压精度：正常状态±1 %■输出频率：50 Hz■输出频率稳定精度：±0.1%■总电压谐波失真度：100%线性负载W3% 相/相，W3%相/中线100%非线性负载W5% 相/相，W5%相/中线■动态电压瞬变范围：±5%（空载至满载）■恢复时间：W 20ms■不平衡负载电压相移：W1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS电源设备技术要求
一、单机UPS技术要求
设备选用国内知名品牌，投标人应具有良好的企业AAA信用等级评价，信息安全管理体系认证证书，投标人必须提供泰尔认证及检测报告作证，证明其满足以下关键技术指标要求（标注下划线为关键技术指标）。
（1）输入指标：
容量：50KVA （工频在线式，三进三出）
输入电压可变范围：±20%；输入频率： 50Hz±10%；
电流谐波含量：＜10%；
功率因数：0.9；
（2）输出指标：
稳压精度：＜±1％；电压瞬变范围：±3%；瞬变恢复时间：20ms；
输出功率因数：0.8(滞后)
输出频率精度(电池逆变工作方式)：50Hz±1%
市电电池切换时间：0ms；旁路逆变切换时间(逆变器故障切换时)：＜1ms
输出电压不平衡度：＜2%；输出电压相位偏差(平衡线性负载)：0°
（3）具有输出隔离变压器，整机工作效率≥85%
（4）过载能力
输出为额定容量的125%：10min；输出为额定容量的150%：1min
(5)并机负载电流不均衡度：≤5％；并机空载环流：≤5A
（6）全数字触摸屏大屏幕LCD中文显示（320×240点阵），UPS工作模拟流程图显示界面为汉化的人机对话界面，具有清晰明了，易于操作的特点。
显示屏内有很大的存储容量，能在掉电后保存最后500次UPS运行参数。
（7）ECO工作模式：能提高系统效率。
如果负载对电源的质量要求不是很高（如用户设备允许断电＜20ms），而对系统的效率要求较高时，可将系统工作设置在“ECO工作方式”。
具有ECO紧急开关功能按钮按下，UPS会立即封锁输出电压。
（7）保护性能
①输出短路保护
输出短路时，UPS应立即自动关闭输出，同时发出声光告警。
故障排除后，设备应自动恢复工作。
所有UPS均必须标准内置手动维修旁路开关，保证UPS可以进行不停电检修。
②输出过载保护
输出负载超过UPS额定负载时，应发出声光告警；超出过载能力时，应转旁路供电。
同时发出声光告警。
故障排除后，设备应自动恢复市电逆变供电运行。
③过温度保护
UPS机内运行温度过高时，发出声光告警并自动转为旁路供电。
温度恢复为安全温度后，设备应自动恢复市电逆变供电运行。
UPS必须能在0-40度带满载运行,在机房环境40摄氏度时，UPS可带满载2小时以上，25摄氏度条件下，UPS逆变器在110％负载倍率下可以始终连续正常运行而无需转旁路。
④蓄电池电压低保护
当UPS在蓄电池逆变工作方式时，UPS应具有根据所带负载量，自动调节电池的终止电压，并确保蓄电池电压降至保护点时发出声光告警，并可自动停止供电。
⑤输出过欠压保护
UPS输出电压超过设定过、欠电压值时，发出声光告警并转为旁路供电。
⑥输入过欠压保护
UPS输入电压超过设定过、欠电压值时，发出声光告警并转为电池逆变供电，整流器自动关闭。
当输入电压恢复到允许范围内时，设备应自动恢复市电逆变供电。
（8）UPS设备启动功能
UPS设备应具有自动再启动功能、直流全启动功能。
（9）遥测、遥信控制性能
UPS设备应采用全数字控制技术；UPS设备应具有自动再启动功能、直流全启动功能和蓄电池自动维护功能；UPS设备应具备RS485／422标准通信接口，并提供与通信接口配套使用的通信线缆和各种告警信号输出端子。
（10）蓄电池组智能管理功能
UPS应具有定时对蓄电池组进行自动浮充、均充转换，蓄电池组自动温度补偿及蓄电池组放电记录功能。
（11）定期UPS自检
检测UPS的主要部件包括逆变器、充电器、电池及控制单元。
（12）非线性带载能力强
投标方应提供不同负载功率因数（超前0.8、0.9、1.0，滞后0.8、0.9）下UPS能够带载的能力。
(13)完善的整机保护能力
具有独立的输入开关、电池开关、输出开关及人工手动维修开关控制功能,使维护工作轻松方便快捷。
二、UPS蓄电池
1.技术要求
（1）应采用电压为12V单体蓄电池；
（2）电池无论立放或卧放均不会发生泄漏；
（3）蓄电池应能自由安装，维护方便，不必定期补加水或电解液；
（4）应具有安全阀自动开启和关闭功能，防止外部气体被吸入蓄电池内部，而破坏蓄电池性能。
（5）要求电池在25℃浮充使用寿命>6年，蓄电池配置单机后备时间不低于60min。
（6）外观
蓄电池槽、盖采用高强度ABS材料制造，蓄电池外观不得有变形、漏液、裂纹及污迹，标志要清晰。
（7）阻燃性能
蓄电池壳、盖符合GB/T 2408-1996 中的第8.3.2FH-1(水平级)和第9.3.2FV-0(垂直级)的要求。
2.制造商必须具备的生产资质
●质量管理体系认证证书
●全国工业产品生产许可证
●环境管理体系认证
●职业健康安全管理体系认证
●泰尔认证证书
●危险废物经营许可证证书
●提供电池壳、盖阻燃检验报告
提供厂家盖公章的原厂保修期为≥3年质保的承诺书。
