建筑设备 第十三章 空气调节
合集下载
建筑设备 第十三章 空气调节
第二节 空调系统的分类与组成
二、空调系统的分类 2、按照空调系统的介质分类：
1）全空气系统；
2）全水系统； 3）空气-水系统； 4）制冷剂系统。
第二节 空调系统的分类与组成
三、集中式空调系统
所有的空气处理设备都集中在一个空调机房内，空气经处理后，由风机 通过风管或风道送入各空调房间。属于典型的全空气系统。
图4-9 空调系统示意图
根据空气在系统中风量的变化，可分为定风量系统与变风量系统。 根据空气在系统中风道的数目，可分为单风道系统与双风道系统。
第二节 空调系统的分类与组成
四、半集中式空调系统 最常见的类型是风机盘管加新风机组。
集中部分的任务：空调机房集中处理新风，经风道送入室内； 分散的风机盘管：在室内处理室内空气，并排除室内的冷热负荷。
三、空调设备容量概算法
单位建筑面积或单位空调面积估算。
第三节 空调负荷和房间气流分布
四、风量计算
（一）送风量的确定
风量大小决定送、回风管的断面大小。
风量大小取决于空调负荷与送回风的温差。 风量大小还需满足一定的换气次数。
第三节 空调负荷和房间气流分布
四、风量计算
（二）新风量的确定
补偿排风； 保持房间正压； 室内人员每人不小于30m³ /h的新风 量； 取以上三项的最大值。
第四节 空气处理设备
四、空调机房 1、空调机房的位置
（1）尽量设置在负荷的中心，但不应靠近要求低噪声的房间。
（2）机房最好设置在地下室，也可以分散在各楼层上。
（3）高层建筑的集中式系统，机房宜设置在设备技术层内，以 便集中管理。
第四节 空气处理设备
四、空调机房 1、空调机房的位置
（4）不应穿过防火分区。 （5）风机盘管加新风系统，每层或每几层设一个新风机房。
建筑设备ppt10 空气调节
三、集中式空调系统
空气热湿处理过程及设备
在空调系统中，为得到同一送风状态点， 可能有不同的处理途径。（表10-6） 喷水室：夏季对空气冷却除湿，冬季对空 气加湿的设备。 表面式换热器：夏季对空气冷却除湿，冬 季对空气等湿加热。
三、集中式空调系统
电加热器：通过电阻丝发热来加热空气的设备。
加湿器：用于对空气进行加湿处理的设备，常用 的有干蒸汽加湿器和电加湿器两种类型。
其空气平衡关系是： 送风量=回风量+排风量（有组织排风和无 组织排风）
三、集中式空调系统
气流组织方式
侧向送风
孔板送风 中部送风
散流器送风
下部送风 喷口送风
三、集中式空调系统
侧向送风 布置形式有：上送上回、上送下回、中送 风上下回。 特点：气流在室内形成大的回旋涡流，工 作区处于回流区，工作区具有比较 均匀稳定的温度分布；侧送风管路 布置简单、施工方便。
六、几各新型的空调方式
2、“低温”空调系统
在冰蓄冷系统能制备较低温度冷媒 (1.1~1.3 ℃)的条件下，则有可能将冷却 后减湿后的空气温度降3.5~10.5℃，相对 于常规空调用水7/12℃处理空气使其达到 13~15 ℃而言的一种低温空气处理。
六、几各新型的空调方式
“低温”送风空调系统的优点 (1) 同样空调负荷下送风量比常规低，所需的风机功率随 之降低，节省了运行费用。 (2) 空气处理设备及风道尺寸相应减少，所占空间减少， 节省投资。 (3) 采用低温送风空调的建筑物，其室内相对湿度低于常 规空调系统的相对湿度，可通过提高干球温度使空调房间 内的有效温度与采用常规空调系统时室内空气的有效温度 相同。 (4) 低温送风系统凝结水中的有毒物质浓度低于常规空调 系统，因而提高了送风质量。
2024《空气调节》课程教学大纲
学大纲•课程概述与目标•空气调节基础知识•舒适性空气调节系统设计与实践•工艺性空气调节系统设计与实践•空调系统能耗分析与节能优化措施•实验环节与创新能力培养课程概述与目标空气调节定义及重要性空气调节定义空气调节是指对室内空气温度、湿度、清洁度和气流速度等参数进行调节，以满足人体舒适度和生产工艺要求的过程。
空气调节重要性空气调节对于提高室内环境质量、保障人体健康、提高生产效率和产品质量具有重要意义。
03素质目标培养学生具备工程实践意识、团队协作精神和创新能力，提高综合素质。
01知识目标掌握空气调节的基本原理、系统组成、设备类型及其性能特点，了解相关标准和规范。
02能力目标培养学生具备空气调节系统设计、选型、施工、调试及运行管理的能力，能够解决实际工程问题。
课程目标与要求教学内容与方法教学内容包括空气调节基础知识、负荷计算、系统类型及选择、设备选型与布置、管道设计与施工、系统调试与运行管理等。
教学方法采用理论讲授、案例分析、实验实训等多种教学方法相结合，注重理论与实践相结合，提高学生实际操作能力。
考核方式与标准考核方式采用平时成绩、实验成绩和期末考试成绩相结合的考核方式，注重过程评价和结果评价的有机结合。
考核标准根据课程目标和教学要求，制定详细的考核标准，包括知识掌握程度、能力表现、素质体现等方面，确保考核结果的客观公正。
空气调节基础知识热力学基础回顾热力学系统基本概念包括系统、边界、环境等定义，理解热力学系统的分类及特点。
热力学第一定律掌握能量守恒原理，了解热量和功的转换关系，及其在空气调节中的应用。
热力学第二定律理解熵增原理，分析不可逆过程对系统性能的影响，探讨提高空气调节系统效率的途径。
湿空气性质及处理过程湿空气的物理性质了解湿空气的组成、状态参数（温度、湿度、焓等）及其相互关系。
湿空气的焓湿图掌握焓湿图的基本原理，能够利用焓湿图分析湿空气处理过程。
空气处理设备及过程熟悉常见的空气处理设备（如冷却器、加湿器、除湿器等），理解其工作原理及在空气调节系统中的应用。
建筑设备空气调节系统课件
1：冷却塔 2：制冷机组 3：冷冻水循环泵 4：新风入口防火阀 5：空调机 6：主回风管 7：回风口8：支回风管 9：散流器 10：房间 11：支送风管
12：主送风管 13：冷却水循环泵
全空气建中筑设央备空空气调调节系系统 统工作流程
22
Air Conditioning－Chapter 4 No Image
空调空间 全封闭系统
空调空间 直流式系统
空调空间 混合式系统
封闭式系统
建筑直设流备空式气调系节统系统
混合式系24统
Air Conditioning－Chapter 4 No Image
建筑设备空ng－Chapter 4 No Image
建筑设备空气调节系统
（4）夏季设计工况所需冷量分析
从空调系统的热平衡角度分析：
Q0=制冷设备承担的冷量=G (iC-iL) ； Q1=室内冷负荷=G(iN-iO) ； Q2=新风负荷=G(iO-iL) ； Q3=再热负荷=GW(iW-iN)= G(iC-iN) 。 Q0= Q1+ Q2+ Q3 从焓湿图上分析与从系统热平衡角度分析，设备承担的 冷量构成是相同的。
最小新风量Ⅱ Gw2=n* gw
最小新风量Ⅲ Gw3=0.10G
维持正压所需 的渗透风量GS
最小新风建量筑设G备空w气=调M节系a统x｛ Gw1 、Gw2、 Gw32｝7
Air Conditioning－Chapter 4 No Image
第三节 普通集中式空调系统
特点：风道与机房占空间大，设备集中易于管理。 功能：集中处理空气。 结构：
（7） 夏季、冬季室内参数不同的一次回风系统
建筑设备空气调节系统
31
Air Conditioning－Chapter 4 No Image
建筑设备第12章空气调节
• 空调的计算负荷不等于室内产热量、室 外传热量各项之和
室内空气参数对内外扰的响应有一定的衰减 和延迟
空调冷负荷与得热的关系
3.空调冷负荷估算
• 表单位空调面建积筑设冷备第负12章荷空气指调节标 • 单位建筑面积冷负荷指标
不同类型建筑空调面积的百分比
12.2.2 空调房间
建筑设备第12章空气调节
• 室内冷负荷和湿负荷是空调系统设备容 量的重要组成部分
• 负荷量的大小与建筑布置和围护结构热 工性能有很大关系
1.空调房间的建筑布置
建筑设备第12章空气调节
• 不要靠近产生大量污染物或高温高湿的房间； 要求振动与噪声小的空调房间不要靠近振动与 噪声大的房间
• 应尽量集中布置；空调参数要求相近的空调房 间宜相邻或上下对应布置；尽量用非空调房间 包围空调房间；空调房间共用走廊的端头宜设 置门斗和保温门
按空气处理设 备的集中程度
半集中式空调系统：空调机房集中处理部分 或全部空气，在空调房间内由末端设备对空 气进行二次处理
分散式空调系统：不设集中的空调机 房，把整体组装的空调器直接设置在 空调房间内或附近
12.2 空调负荷和空调 房间
12.2.1 空调负荷 12.2.2 空调房间的建筑布置与热工要求
• 材料主要是钢板和玻璃钢。目前生产已工厂化， 作为空调箱的一个组成部分一起出厂
3.加湿与除湿设备
• （1） 干蒸汽加湿器 建筑设备第12章空气调节
外套外壁直接与被处理空气接触，套内将产生部分 凝结水并随蒸汽一道进入分离室4
分离室断面大，使蒸汽减速，加上惯性作用及分离 板3的阻挡，冷凝水便被分离出来
恒温精度要求较高的大间型填空充调导系热好统但；不导电的材料，
在送风支管上使用电加如热结器晶来氧控化镁制等局部加热
室内空气参数对内外扰的响应有一定的衰减 和延迟
空调冷负荷与得热的关系
3.空调冷负荷估算
• 表单位空调面建积筑设冷备第负12章荷空气指调节标 • 单位建筑面积冷负荷指标
不同类型建筑空调面积的百分比
12.2.2 空调房间
建筑设备第12章空气调节
• 室内冷负荷和湿负荷是空调系统设备容 量的重要组成部分
• 负荷量的大小与建筑布置和围护结构热 工性能有很大关系
1.空调房间的建筑布置
建筑设备第12章空气调节
• 不要靠近产生大量污染物或高温高湿的房间； 要求振动与噪声小的空调房间不要靠近振动与 噪声大的房间
• 应尽量集中布置；空调参数要求相近的空调房 间宜相邻或上下对应布置；尽量用非空调房间 包围空调房间；空调房间共用走廊的端头宜设 置门斗和保温门
按空气处理设 备的集中程度
半集中式空调系统：空调机房集中处理部分 或全部空气，在空调房间内由末端设备对空 气进行二次处理
分散式空调系统：不设集中的空调机 房，把整体组装的空调器直接设置在 空调房间内或附近
12.2 空调负荷和空调 房间
12.2.1 空调负荷 12.2.2 空调房间的建筑布置与热工要求
• 材料主要是钢板和玻璃钢。目前生产已工厂化， 作为空调箱的一个组成部分一起出厂
3.加湿与除湿设备
• （1） 干蒸汽加湿器 建筑设备第12章空气调节
外套外壁直接与被处理空气接触，套内将产生部分 凝结水并随蒸汽一道进入分离室4
分离室断面大，使蒸汽减速，加上惯性作用及分离 板3的阻挡，冷凝水便被分离出来
恒温精度要求较高的大间型填空充调导系热好统但；不导电的材料，
在送风支管上使用电加如热结器晶来氧控化镁制等局部加热
2024版《空气调节》ppt课件
窗户类型、尺寸和位置对室内环境影响
窗户类型
双层玻璃、中空玻璃等节能型窗户具有较 好的保温隔热性能。
窗户尺寸
适当减小窗户面积可以降低室内外热量交 换，但也要保证室内采光和通风需求。
窗户位置
南北朝向的窗户有利于室内采光和通风， 东西朝向的窗户应采取遮阳措施。
遮阳设施设置原则及效果评估
设置原则
根据当地气候条件和建筑朝向，合理选择遮阳设施的类型和安 装方式。
加强建筑气密性措施，减 少室内外空气渗透，提高 空调效率。
04
空调系统能耗分析与节能措施探讨
空调系统能耗组成部分剖析
制冷系统能耗
包括压缩机、冷凝器、蒸发器等主要部件 的能耗。
通风系统能耗
包括风机、风管等通风设备的能耗。
水系统能耗
包括水泵、冷却塔等水系统设备的能耗。
控制系统能耗
包括传感器、执行器、控制器等控制系统 的能耗。
了解其运行状况、能耗情况等。
制定改造升级方案
根据评估结果，制定针对性的改造升级方案， 包括设备更换、系统优化等。
实施改造升级
效果评估与持续改进
按照方案进行实施，确保改造升级过程的安 全和顺利。
对改造升级后的空调系统进行效果评估，并 根据评估结果进行持续改进。
政策法规推动下的绿色空调发展
国家政策法规的推动 国家出台了一系列政策法规，鼓励和支持绿色空调的发展， 如《绿色建筑评价标准》、《节能减排综合性工作方案》 等。
空气处理设备（AHU）功能介绍
空气过滤
去除空气中的尘埃、微生物等有 害物质，提高空气清洁度。
冷却/加热
对空气进行冷却或加热，以满足 室内温度要求。
加湿/除湿
调节空气湿度，创造舒适的室内 环境。
建筑设备之空气调节
㈡．集中空调，根据风道数又分为：
1．单管系统：夏季送冷风，冬季送热风用同一条风管。 缺点：各房间负荷变化不一致时，难以进行调节。
建筑设备之空气调节
2．双风道系统：一根热风道，一冷风道，可通过调节二者比 例控制各房间的参数， 缺点：一次投资大，占用空间多，系统复杂，运行费高。
根据新鲜空气分： 全新风系统，不使用回风，而将室内空气全部排到室外，但除
建筑设备之空气调节
㈡ 作用
1、工艺性空调 满足生产，实验，电子，医院手术，考古研究（防止氧化的 保护气体空调）
2、舒适性空调 满足人体舒适需求。
㈢ 手段
将室外空气送到空气处理设备中进行冷却，加热，除湿， 加湿，净化（过滤）后，达到所需参数要求，然后送到室内， 以消除室内的余热，余湿，有害物，从而得到新鲜的，所需 的空气。
第二部分 空气调节
第一节 概述
一．空调的任务与作用 ㈠ 定义
采用技术手段，把其个特定空间内的空气环境控制在一定状 态下，使其满足产品的生产工艺要求、或人们舒适要求。 1、控制的参数：温度（t)，湿度(d)，空气流速(v)，空气压力 (p)，空气的清洁度，空气的组成成分，噪音。 2、上述干扰参数的来源： ①．室外气候的变化，如热辐射，风 ②．室内人员的活动，机械设备的运转
—混合—C—加热—O
建筑设备之空气调节
1．定风量系统：总风量不随室内热、湿负荷的变化而变化， 送风量以房间的最大热、湿负荷确定。（浪费能源）
2．变风量系统：送风量随室内热、湿负荷的变化而变化，负 荷大送风量就大，否则就小。 该系统的最大的优点：在非高峰负荷期间节约了再热热 量，及节约了风机的（风量）电的消耗。
如办公室50m3/h·人 大商场10m3/h·人 这是的按其种方式测算出勤率人流量得到的。（人数/h）
1．单管系统：夏季送冷风，冬季送热风用同一条风管。 缺点：各房间负荷变化不一致时，难以进行调节。
建筑设备之空气调节
2．双风道系统：一根热风道，一冷风道，可通过调节二者比 例控制各房间的参数， 缺点：一次投资大，占用空间多，系统复杂，运行费高。
根据新鲜空气分： 全新风系统，不使用回风，而将室内空气全部排到室外，但除
建筑设备之空气调节
㈡ 作用
1、工艺性空调 满足生产，实验，电子，医院手术，考古研究（防止氧化的 保护气体空调）
2、舒适性空调 满足人体舒适需求。
㈢ 手段
将室外空气送到空气处理设备中进行冷却，加热，除湿， 加湿，净化（过滤）后，达到所需参数要求，然后送到室内， 以消除室内的余热，余湿，有害物，从而得到新鲜的，所需 的空气。
第二部分 空气调节
第一节 概述
一．空调的任务与作用 ㈠ 定义
采用技术手段，把其个特定空间内的空气环境控制在一定状 态下，使其满足产品的生产工艺要求、或人们舒适要求。 1、控制的参数：温度（t)，湿度(d)，空气流速(v)，空气压力 (p)，空气的清洁度，空气的组成成分，噪音。 2、上述干扰参数的来源： ①．室外气候的变化，如热辐射，风 ②．室内人员的活动，机械设备的运转
—混合—C—加热—O
建筑设备之空气调节
1．定风量系统：总风量不随室内热、湿负荷的变化而变化， 送风量以房间的最大热、湿负荷确定。（浪费能源）
2．变风量系统：送风量随室内热、湿负荷的变化而变化，负 荷大送风量就大，否则就小。 该系统的最大的优点：在非高峰负荷期间节约了再热热 量，及节约了风机的（风量）电的消耗。
如办公室50m3/h·人 大商场10m3/h·人 这是的按其种方式测算出勤率人流量得到的。（人数/h）
建筑设备培训课件(ppt 45页)
中庭的面积的5%。
建筑防、排烟
1.4机械排烟
方式：（1）局部排烟，（2）集中排烟
设置条件：
（，1）一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位
应设置机械排烟设施：
（2）无直接自然通风，且长度超过20m的内走道；虽有直接自然通
风，但长度超过60m的内走道；
（3）面积超过100 m²，且经常有人停留或可燃物较多的地上无窗房
区域积聚。
特定形式：
1）如果散发的有害气体温度比周围气体温度高，或车间发热设备影响产生上 升 气流时，无论有害气体浓度大小，均应采用下送上排气流组织方式。
2）如果没有热气流形象，散发的有害气体密度比周围气体密度小时，应采用 下 送上排的方式。 比周围气体密度大时。应从上下两个部位排出（通风量
上
为1/3L，下为2/3L）（有热处理过程时，上为2/3L，下为1/3L），中间部位将清 洁 空气直接送至工作地点。
n-换气次数，次/h V-房间体积，m3
1.建筑通风
五.局部排风系统
由排风罩、风管、净化设备和风机等组成。 常用局部排风罩：密闭罩、外部吸气罩、吹吸式排风罩和接收罩等
密闭罩
通风柜Βιβλιοθήκη 上吸罩槽边吸气罩1.建筑通风
六.自然通风原理：
△在自然通风中，室内外两侧的压差称为余压。 （余压为正，窗孔排风；余压为负，窗孔进风。）
空气参数和卫生条件：
①供氧量（足够的新风） 温度 相对湿度 气流速度 ②空气中有害物浓度、卫生标准和排放标准
有害蒸汽：质量浓度（mg/m3） 有害气体：体积浓度（ml/m3） 1ml/m3=1ppm
Y=（M×103C）/22.4×103 Y-有害气体的质量浓度，mg/m3 M-有害气体摩尔质量,g/mol C-有害气体体积浓度,mL/m3
建筑防、排烟
1.4机械排烟
方式：（1）局部排烟，（2）集中排烟
设置条件：
（，1）一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位
应设置机械排烟设施：
（2）无直接自然通风，且长度超过20m的内走道；虽有直接自然通
风，但长度超过60m的内走道；
（3）面积超过100 m²，且经常有人停留或可燃物较多的地上无窗房
区域积聚。
特定形式：
1）如果散发的有害气体温度比周围气体温度高，或车间发热设备影响产生上 升 气流时，无论有害气体浓度大小，均应采用下送上排气流组织方式。
2）如果没有热气流形象，散发的有害气体密度比周围气体密度小时，应采用 下 送上排的方式。 比周围气体密度大时。应从上下两个部位排出（通风量
上
为1/3L，下为2/3L）（有热处理过程时，上为2/3L，下为1/3L），中间部位将清 洁 空气直接送至工作地点。
n-换气次数，次/h V-房间体积，m3
1.建筑通风
五.局部排风系统
由排风罩、风管、净化设备和风机等组成。 常用局部排风罩：密闭罩、外部吸气罩、吹吸式排风罩和接收罩等
密闭罩
通风柜Βιβλιοθήκη 上吸罩槽边吸气罩1.建筑通风
六.自然通风原理：
△在自然通风中，室内外两侧的压差称为余压。 （余压为正，窗孔排风；余压为负，窗孔进风。）
空气参数和卫生条件：
①供氧量（足够的新风） 温度 相对湿度 气流速度 ②空气中有害物浓度、卫生标准和排放标准
有害蒸汽：质量浓度（mg/m3） 有害气体：体积浓度（ml/m3） 1ml/m3=1ppm
Y=（M×103C）/22.4×103 Y-有害气体的质量浓度，mg/m3 M-有害气体摩尔质量,g/mol C-有害气体体积浓度,mL/m3
建筑设备培训讲座PPT通风与空气调节
空气温度的高低对人的舒适和健康影响很大。正常情 况下，人体温度维持在36.5~36.7℃。如果空气温度过高， 会造成人体内部热量不能及时散出；反之，若空气温度过 低，会使人体散出的热量过多。这两种情况都会使人感到 难受，甚至还会生病。
空气温度的高低对于某些生产过程的影响也很大。除
ห้องสมุดไป่ตู้
了会给进行生产的人带来影响以外，还会使产品质量受到
下送式散流器是指气流直接向下扩散进入室内， 这种下送气流可使工作区笼罩在送风气流中。
36
建 筑 设 备－－通风与空气调节
图4—11 散流器 （a） 盘式； （b）流线型
37
建 筑 设 备－－通风与空气调节
4.2.2 风道 1、风道的形状 通风管道的横断面有圆形和矩形两种。当过流 断面的面积相同时，圆形断面比较有利，这是因为 圆形的周长比矩形小，节约材料。在实际工程中， 为了美观，配合建筑结构、满足使用要求，通常采 用矩形断面的风道。
图4—10 简单的送风口 （a） 风管侧送风口； （b）插板式送、吸风口
35
建 筑 设 备－－通风与空气调节
3、散流器 散流器是由上向下送风的送风口，一般明装或 暗装在顶棚处的通风管道上，通常可分为平送式散 流器与下送式散流器两种，如图4—11所示。 平送式散流器是指气流从散流器出来后贴附着 顶棚向四周流入室内，使射流与室内空气更好地混 合后进入工作区。
6
建 筑 设 备－－通风与空气调节
3、空气的清洁度
空气的清洁度是表示空气的新鲜程度和洁净程 度的指标。
空气的新鲜程度是指空气中含氧的比例是否正
常。空气中的氧气是人和其它动植物生存所必需的， 正常情况下，氧气占空气质量的23.1%。如果在不 通风的、人多的房间里停久了，人就会有不舒适的 感觉。
空气调节复习总结
空⽓调节复习总结空⽓调节※绪论1.空⽓调节（简称空调）的意义⼦在于“使空⽓达到所要求的状态”，或“使空⽓处于正常状态”。
⼀般是指在⼀定空间内，对于空⽓温度、湿度、流动速度及清洁度进⾏⼈⼯调节。
※第⼀章湿空⽓的物理性质及其焓湿图第⼀节湿空⽓的物理性质1.湿空⽓的密度：ρ=1.2kg/m 3 湿空⽓的密度等于⼲空⽓密度与⽔蒸⽓密度之和2.湿空⽓的含湿量d ：取湿空⽓中的⽔蒸⽓密度与⼲空⽓密度之⽐座位湿空⽓含有⽔蒸⽓量的指标，换⾔之，即取对应1kg ⼲空⽓的湿空⽓所含有的⽔蒸⽓量，所以有.0.622(,)qg q q g q g q g gR P P d P P R P P ρ===ρ⼲空⽓及⽔蒸⽓的压⼒；或0.622(/)qq P d kg kg B P =-⼲ 3.相对湿度?：湿空⽓的⽔蒸⽓压⼒与同温度下饱和湿空⽓的⽔蒸⽓压⼒之⽐，即=100%()qq b q b P P P --饱和⽔蒸⽓压⼒4.湿空⽓的焓h:在空⽓调节中，空⽓的压⼒变化⼀般很⼩，可近似于等压过程，因此可直接⽤空⽓的焓变化来度量空⽓的热量变化。
已知⼲空⽓的定压⽐热 1.005/()p g c kJ kg C ?=?,近似取1或1.01；⽔蒸⽓的定压⽐热q 1.84/()p c kJ kg C ?=?，则⼲空⽓的焓：,/g p g h c t kJ kg ?=?⼲；⽔蒸⽓的焓：h 2500,/q p q c t kJ kg ? =?+汽式中2500为℃时⽔蒸⽓的⽓化潜热（0r ）显然湿空⽓的焓h 应等于1kg ⼲空⽓的焓加上与其同时存在的dkg(或g)⽔蒸⽓的焓，即 (2500)p g p qh c t c t d ??=?++? 第⼆节湿空⽓的焓湿图1.必须知道3个参数（含⼤⽓压强）才能查出其他参数2.热湿⽐线：⼀般在h-d 图的周边或右下⾓给出热湿⽐（或称⾓系数）ε线。
热湿⽐的定义是湿空⽓的焓变化与含湿量变化之⽐，即h d ε?=?；进⼀步，如有A 状态的湿空⽓，其热量（Q ）变化（可正可负）和湿量（W ）变化（可正可负）已知，则其热湿⽐应为(kJ /;kg /)Q Q h W h Wε±=±式中的单位为的单位为 3.【例1-3】已知B=101325Pa,湿空⽓初参数为20A t =℃,60%A ?=,当加⼊1000kJ/h 的热量和2kg/h 湿量后，温度28B t =℃,求湿空⽓的终态量。
《建筑设备》教案-单元8 空气调节系统
授课教案
授课内容
调设备称为工艺性空调。
有些工艺生产对温度、湿度等有一定的调节精度要求，另外空气的洁净度也通常要有较高的要求。
No
授课内容
部分回风作循环使用。
（2）空气处理设备
空气处理设备主要包括：喷水室、表面式换热器、电加热器、
空气除湿设备、空气加湿设备、空气的净化处理设备。
2.空调系统的减振
空调系统中的通风机、水泵、制冷压缩机等都是产生振动的振源，振动传至支撑结构或管道，会引起楼板或基础及管道的振动。
空调系统机器设备的振动会影响人体的舒适，影响健康，降低工作效率。
价格及具体环保规定等情况，综合进行论证确定。
（2）在电力充足、供电政策和价格优惠的地区，可采用电力为供热能源
2.常用气流组织形式及特点
（1）侧送侧回
（2）侧送顶回
（3）上送上回
授课内容
空调系统施工图一般由两大部分组成，即文字部分和图纸部分。
文字部分包括图纸目录、设计施工说明、设备及主要材料表。
图纸部分包括基本图和详图。
基本图包括空调通风系统的平面图、剖面图、轴测图、原理图等。
授课内容
和输送方式；控制系统之间的相互关系；系统中的管道、设备、仪表、部件；整个系统控制点与测点间的联系；控制方案及控制点参数；用图例表示的仪表、控制元件型号等。
（5）详图。
授课内容
（5）阅读其他内容。
空气调节课件完美版
优化策略
采用变流量水系统，根据末端负荷变化调节水泵转速和水量 ；选用高效节能的水处理设备，如板式换热器、高效冷却塔 等；实施水质管理和水处理措施，防止水垢和腐蚀对系统性 能的影响。
节能技术在空调系统中的应用
高效节能设备
选用高效压缩机、风机、水泵等设备，提 高系统整体运行效率。
热回收技术
利用排风中的余热或余冷对新风进行预处 理，减少处理新风的能耗。同时，可采用 热管换热器、热泵等技术进行废热回收。
实验步骤
收集气象参数、冷却负荷等数据，进行计算分析，选择合适的冷却塔 型号。
实验结果
得出冷却塔选型结果，评估冷却塔性能是否满足要求。
案例一：某办公楼中央空调系统设计案例
案例背景
某办公楼需要设计一套中央空调系统，以满足夏季制冷和冬季制热 的需求。
设计方案
根据办公楼建筑特点、气候条件和使用需求，设计了一套合理的中 央空调系统方案，包括冷热源、空气处理设备、输配系统等。
空气过滤器类型及性能评价
01
02
03
过滤效率
衡量过滤器去除颗粒的能 力。
压降
过滤器对空气流动的阻力 。
容尘量
过滤器在达到终阻力前能 容纳的灰尘量。
冷却塔结构、工作原理及选型方法
淋水装置
将热水均匀分布到填料上。
填料
提供水与空气的热交换面积。
冷却塔结构、工作原理及选型方法
风机
驱动空气流过填料，与水进行热交换。
蒸发器、冷凝器设计要点
01
02
03
04
确定冷凝器的传热面积 和传热系数。
选择合适的冷却介质和 流量。
优化冷凝器结构，提高 传热效率。
考虑冷凝器的清洗和维 护设计。
采用变流量水系统，根据末端负荷变化调节水泵转速和水量 ；选用高效节能的水处理设备，如板式换热器、高效冷却塔 等；实施水质管理和水处理措施，防止水垢和腐蚀对系统性 能的影响。
节能技术在空调系统中的应用
高效节能设备
选用高效压缩机、风机、水泵等设备，提 高系统整体运行效率。
热回收技术
利用排风中的余热或余冷对新风进行预处 理，减少处理新风的能耗。同时，可采用 热管换热器、热泵等技术进行废热回收。
实验步骤
收集气象参数、冷却负荷等数据，进行计算分析，选择合适的冷却塔 型号。
实验结果
得出冷却塔选型结果，评估冷却塔性能是否满足要求。
案例一：某办公楼中央空调系统设计案例
案例背景
某办公楼需要设计一套中央空调系统，以满足夏季制冷和冬季制热 的需求。
设计方案
根据办公楼建筑特点、气候条件和使用需求，设计了一套合理的中 央空调系统方案，包括冷热源、空气处理设备、输配系统等。
空气过滤器类型及性能评价
01
02
03
过滤效率
衡量过滤器去除颗粒的能 力。
压降
过滤器对空气流动的阻力 。
容尘量
过滤器在达到终阻力前能 容纳的灰尘量。
冷却塔结构、工作原理及选型方法
淋水装置
将热水均匀分布到填料上。
填料
提供水与空气的热交换面积。
冷却塔结构、工作原理及选型方法
风机
驱动空气流过填料，与水进行热交换。
蒸发器、冷凝器设计要点
01
02
03
04
确定冷凝器的传热面积 和传热系数。
选择合适的冷却介质和 流量。
优化冷凝器结构，提高 传热效率。
考虑冷凝器的清洗和维 护设计。
建筑设备培训讲座PPT通风与空气调节
机械通风系统通过安装风机等机械设备来实现通风，可以保证稳定的通风效果，适 用于对空气质量要求较高的场所。
机械通风系统的设计需要考虑到风机的型号、风量、风压等因素，同时需要合理布 置风管和风口的位置。
机械通风系统的优点是通风效果稳定，但运行费用较高，且可能产生噪音和震动等 负面影响。
混合通风系统
混合通风系统结合了自然通风和机械 通风的优点，既可以利用自然风力， 又可以在需要时开启机械通风设备， 以达到更好的通风效果。
建筑设备培训讲座ppt通风 与空气调节
目 录
• 通风与空气调节系统概述 • 通风系统介绍 • 空气调节系统介绍 • 通风与空气调节系统的设计要点 • 通风与空气调节系统的运行管理 • 案例分析与实践经验分享
01
通风与空气调节系统概述
通风与空气调节的定义和作用
01
02
03
通风
通过机械或自然的方式， 向室内提供新鲜空气并排 出污浊空气的过程。
室内温湿度要求
根据建筑用途和人员舒适 度要求，设定合理的室内 温度和湿度范围。
系统布局与气流组织
气流组织形式
根据建筑布局和使用功能，选择合适的气流组织形式，如上送风、 下回风、侧送风等。
送风口和回风口设置
合理布置送风口和回风口的位置和数量，确保室内空气流通且均匀。
系统控制策略
根据室内外环境变化和人员需求，制定合适的系统控制策略，如变 风量、变水温控制等。
能效监测与优化运行
能效监测
01
对通风与空气调节系统的能效进行监测，包括系统能耗、运行
效率等，以便及时发现和解决能效问题。
优化运行
02
根据监测结果和实际需求，对通风与空气调节系统进行优化调
整，提高系统运行效率，降低能耗和运营成本。
机械通风系统的设计需要考虑到风机的型号、风量、风压等因素，同时需要合理布 置风管和风口的位置。
机械通风系统的优点是通风效果稳定，但运行费用较高，且可能产生噪音和震动等 负面影响。
混合通风系统
混合通风系统结合了自然通风和机械 通风的优点，既可以利用自然风力， 又可以在需要时开启机械通风设备， 以达到更好的通风效果。
建筑设备培训讲座ppt通风 与空气调节
目 录
• 通风与空气调节系统概述 • 通风系统介绍 • 空气调节系统介绍 • 通风与空气调节系统的设计要点 • 通风与空气调节系统的运行管理 • 案例分析与实践经验分享
01
通风与空气调节系统概述
通风与空气调节的定义和作用
01
02
03
通风
通过机械或自然的方式， 向室内提供新鲜空气并排 出污浊空气的过程。
室内温湿度要求
根据建筑用途和人员舒适 度要求，设定合理的室内 温度和湿度范围。
系统布局与气流组织
气流组织形式
根据建筑布局和使用功能，选择合适的气流组织形式，如上送风、 下回风、侧送风等。
送风口和回风口设置
合理布置送风口和回风口的位置和数量，确保室内空气流通且均匀。
系统控制策略
根据室内外环境变化和人员需求，制定合适的系统控制策略，如变 风量、变水温控制等。
能效监测与优化运行
能效监测
01
对通风与空气调节系统的能效进行监测，包括系统能耗、运行
效率等，以便及时发现和解决能效问题。
优化运行
02
根据监测结果和实际需求，对通风与空气调节系统进行优化调
整，提高系统运行效率，降低能耗和运营成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 概述
空气调节的控制内容 空气的温度、湿度、流速、压力、洁净度、成分、噪 声等。 这些参数的干扰源： 1、室外气温变化、太阳辐射通过围护结构对室温的 影响及外部空气带入室内的有害物；
2、内部空间的人员、设备与工艺过程产生的热、湿
与有害物；
第一节 概述
空气调节的任务
采用人工的方法消除室内的余热、余湿，或补充不足 的热量与湿量，清除空气中的有害物，并保证内部空间有
三、空调设备容量概算法
单位建筑面积或单位空调面积估算。
第三节 空调负荷和房间气流分布
四、风量计算
（一）送风量的确定
风量大小决定送、回风管的断面大小。
风量大小取决于空调负荷与送回风的温差。 风量大小还需满足一定的换气次数。
第三节 空调负荷和房间气流分布
四、风量计算
（二）新风量的确定
补偿排风； 保持房间正压； 室内人员每人不小于30m³ /h的新风 量； 取以上三项的最大值。
3、渗透空气带入室内的热量 4、室内设备、照明等室内热
源的散热量
5、人体的散热量 其他冷热负荷：新风、风机、水泵、水管温升等造 成的附加负荷。
第三节 空调负荷和房间气流分布
二、影响空调房间的内、外扰因素
影响室内湿负荷的因素：
1、人体散湿； 2、设备散湿；
3、各种潮湿表面、液面散湿；
4、渗透空气带入室内的湿量。
（1）空调机房的荷载：500-600kg/m³ 。 （2）机房与其他房间的隔墙24墙，机房门采用隔声门，内墙贴
吸声材料。
（3）机房门及其他通道，应考虑设备的进出可能性。 （4）机房应有非正面的外墙，一边留新风口。
第五节 能量输配系统
组成
风机、风道、风阀；
水泵、水管、水阀。
第五节 能量输配系统
足够的新鲜空气。
第一节 概述
空气调节的分类
舒适性空调：创造舒适的工作与生活环境，保证人体 舒适；
工艺性空调：为生产或科学实验过程服务，并同时满
足人的需求；
第一节 概述
空气调节的基本手段 将室内空气送到空气处理设备中进行冷却、加热、除 湿、加湿、净化等处理，然后再送到室内。
第一节 概述
空气调节参数的控制指标
第三节 空调负荷和房间气流分布
二、影响空调房间的内、外扰因素
空调负荷的变化：
空调的热湿量在一天中是变化的。 空调系统计算热湿负荷，以确定系统的冷热源的容量。本章介 绍概算法选取冷热源。
第三节 空调负荷和房间气流分布
三、空调设备容量概算法
单位建筑面积或单位空调面积估算。
第三节 空调负荷和房间气流分布
（6）各层空调机房最好能在同一位置上垂直成一串布置。
第四节 空气处理设备
四、空调机房 2、空调机房的大小
（1）净化空调时，机房面积为空调面积的10%--20%。 （2）舒适性空调，5%--10%。
（3）新风机房，1%--2%。
（4）机房高度，4—6米
பைடு நூலகம்
第四节 空气处理设备
四、空调机房 3、空调机房的结构
空气调节
Air -condition
学习内容
第一节 概述 第二节 空调系统的分类与组成
第三节 空调负荷和房间气流分布
第四节 空气处理设备
第五节 能量输配系统
第一节 概述
空气调节的定义
采用技术手段把某种特定空间内部的空气环境控制在 一定状态下，使其满足人体舒适性或生产工艺的要求。
一、风机
输送空气的机械。离心式、轴流式和贯流式。风机的参数：
风量、全压、转速、功率和噪声。
第五节 能量输配系统
二、管道
（一）风道
集中式系统和半集中式系统中使用。风道的尺寸对 建筑空间的使用与布置有重大影响。
第五节 能量输配系统
（一）风道 1、风道的形状与材料
形状：圆形或矩形。采用矩形较多。 材料：薄钢板涂漆、镀锌钢板、软风管、挤塑板。
第三节 空调负荷和房间气流分布
五、气流分布方式
（六）回风口
回风口对气流组织的影响较
小，侧送方式的回风口，一般
设在送风口的下方。 回风口形式，民用建筑中
一般采用单层百叶回风口。
第四节 空气处理设备
一、基本的空气处理手段 加热、冷却、加湿、除湿。
第四节 空气处理设备
1、加热
第四节 空气处理设备
第二节 空调系统的分类与组成
二、空调系统的分类 1、按照空气处理设备的集中程度分：
1）集中式空调系统：空气处理设备集中设置在空调机房内，
空气处理后，送入房间。 2）半集中式空调系统：空调房间处理部分或全部风量，送 至房间后经过二次处理； 3）分散式空调系统：不设集中机房，在空调房间附近设空 调机组。
第二节 空调系统的分类与组成
五、空调机组
第三节 空调负荷和房间气流分布
一、空调房间的建筑布置和热工要求
1、空调房间尽量不要靠近产生大量污染或高温高湿的房间；
要求震动小的房间，尽量不要靠近震动与噪声大的房间。
2、空调房间应尽量集中布置； 3、对洁净度要求较高或美观要求较高的房间，可设技术阁
楼或技术夹层；
第二节 空调系统的分类与组成
二、空调系统的分类 2、按照空调系统的介质分类：
1）全空气系统；
2）全水系统； 3）空气-水系统； 4）制冷剂系统。
第二节 空调系统的分类与组成
三、集中式空调系统
所有的空气处理设备都集中在一个空调机房内，空气经处理后，由风机 通过风管或风道送入各空调房间。属于典型的全空气系统。
第四节 空气处理设备
四、空调机房 1、空调机房的位置
（1）尽量设置在负荷的中心，但不应靠近要求低噪声的房间。
（2）机房最好设置在地下室，也可以分散在各楼层上。
（3）高层建筑的集中式系统，机房宜设置在设备技术层内，以 便集中管理。
第四节 空气处理设备
四、空调机房 1、空调机房的位置
（4）不应穿过防火分区。 （5）风机盘管加新风系统，每层或每几层设一个新风机房。
图4-9 空调系统示意图
根据空气在系统中风量的变化，可分为定风量系统与变风量系统。 根据空气在系统中风道的数目，可分为单风道系统与双风道系统。
第二节 空调系统的分类与组成
四、半集中式空调系统 最常见的类型是风机盘管加新风机组。
集中部分的任务：空调机房集中处理新风，经风道送入室内； 分散的风机盘管：在室内处理室内空气，并排除室内的冷热负荷。
第三节 空调负荷和房间气流分布
五、气流分布方式
影响因素：
送风口的形式、数量、位置、回风 口的位置、送风参数、风口尺寸、 空间的几何尺寸等。
送风方式主要有侧送、孔板送风、 散流器送风、条缝送风、喷口送风 等。
第三节 空调负荷和房间气流分布
五、气流分布方式
（一）侧送
1、单侧上送、下回
2、单侧上送上回
第五节 能量输配系统
（一）风道 2、风道的截面积的计算
事先确定管道的经济风速。
第五节 能量输配系统
（一）风道 3、风道的布置与敷设
送回风管道需要保温。
第五节 能量输配系统
（二）水管 管材：小于或等于DN50的采用焊接钢管，大于 DN50的采用无缝钢管。
冷热水的供、回水管，均需保温。
空气调节
谢谢大家！
Thanks!
工艺性空调：空调基数加波动范围的形式； 20℃±0.1℃ 舒适性空调：
冬季：18—24℃，相对湿度30%--60%，风速≤0.2m/s。
夏季：22—28 ℃，相对湿度40%--65%，风速≤0.3m/s。
第二节 空调系统的分类与组成

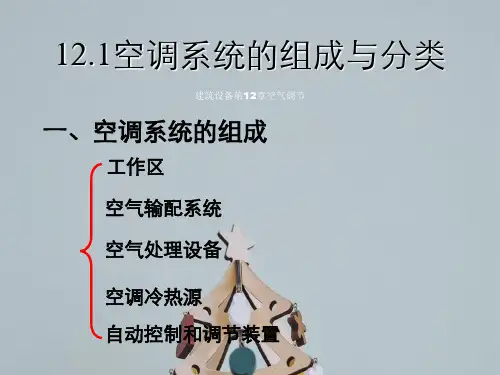

一、空调系统的基本组成部分
被调房间、空气处理设备、冷热源、能量输配系 统四部分组成。
3、双侧外送上回风 4、双侧内送下回或 上回风； 5、中部双侧内送上 下回
第三节 空调负荷和房间气流分布
五、气流分布方式
（一）侧送
一般层高的小面积空调房间，宜采用单侧送风； 进深较长的，宜采用双侧送风。
第三节 空调负荷和房间气流分布
五、气流分布方式
（二）孔板送风
工作区的温度和速度比较均匀，适用于净化空调 和室温允许波动小空气流速小的空调环境。
系统的调节方式：
多挡风量调节和水量调节。
第二节 空调系统的分类与组成
四、半集中式空调系统 风机盘管系统的特点：
优点：布置灵活，个房间可单独调 节室内温度，噪音小，占地空间小。 缺点：机组分散设置，维护工作量大。由于凝水的产 生，导致系统易漏水。
风机盘管系统的应用场所：
广泛应用于宾馆、办公楼、公寓、医院等商用与民 用建筑中。
第三节 空调负荷和房间气流分布
五、气流分布方式
（三）散流器送风
散流器是装在顶棚上的一种风口，有平送和下送两种方式。
第三节 空调负荷和房间气流分布
五、气流分布方式
（四）喷口送风
送风速度高，用于大型体育馆、礼堂、剧院、中庭等场所。
第三节 空调负荷和房间气流分布
五、气流分布方式
（五）条缝送风
可与灯具配合使用。
2、冷却
第四节 空气处理设备
3、加湿
喷入蒸汽或水雾等。
第四节 空气处理设备
4、除湿
固体或液体吸附剂进行除湿。
第四节 空气处理设备
三、组合式空气处理室
第四节 空气处理设备
四、空调机房 在下列情况下，整体式空调机组应放在专用的 空调机房内：
（1）室温波动小于±1℃的系统；
（2）机组的噪声与振动对室内环境造成不良影响； （3）机组影响室内清洁或操作； （4）机组水系统的产湿量影响工艺生产过程；
4、空调房间应尽量避免布置在有两面相邻外墙或有伸缩缝 的地方；
