立面图解读
分析厂房立面图的特点，如墙 体材料、门窗类型、通风设备 等。
剖面图解读
通过剖面图了解厂房的结构形 式、楼层高度、屋顶结构等详
细信息。
06
建筑施工图的发展趋 势与展望
数字化与智能化发展
数字化技术的广泛应用
建筑施工图逐渐实现数字化存储、传输和处理，提高设计效率和 质量。
智能化辅助设计
利用人工智能、机器学习等技术，实现建筑施工图的自动优化、错 误检测和智能修改。
应根据不同用途采用不同线型， 如粗实线、细实线、虚线、点划 线等。图线的宽度应根据图纸幅
面和比例确定。
字体
应采用国家标准规定的字体，如 长仿宋体、黑体等。字体大小应 根据图纸幅面和比例确定，保证
清晰易读。
比例
应根据工程实际情况选择合适的 比例，使图纸既能清晰表达设计 意图，又能满足施工需要。常用 比例有1:1、1:2、1:5、1:10、
基于云计算的协同设计平台，实现多专业、多用户在线协同设计和 实时沟通。
三维建模与虚拟现实技术应用
三维建模技术
通过三维建模软件，将建筑施工图转化为三维立 体模型，更直观地展示设计意图和细节。
虚拟现实技术
结合虚拟现实技术，实现建筑施工图的三维漫游 、动态演示和交互式体验。
增强现实技术
利用增强现实技术，将建筑施工图与实际场景相 结合，提供实时的设计指导和施工辅助。
绿色建筑与节能设计理念推广
绿色建筑理念
在建筑施工图设计中，注重环保、节能和可持续发展，推广绿色 建筑理念和技术。
节能设计策略
采用节能建筑设计策略，如自然采光、通风、保温隔热等，降低建 筑能耗。
可再生能源利用
在建筑施工图设计中，考虑太阳能、风能等可再生能源的利用，提 高建筑的能源利用效率。
THANK YOU
立面图解读
分析厂房立面图的特点，如墙 体材料、门窗类型、通风设备 等。
剖面图解读
通过剖面图了解厂房的结构形 式、楼层高度、屋顶结构等详
细信息。
06
建筑施工图的发展趋 势与展望
数字化与智能化发展
数字化技术的广泛应用
建筑施工图逐渐实现数字化存储、传输和处理，提高设计效率和 质量。
智能化辅助设计
利用人工智能、机器学习等技术，实现建筑施工图的自动优化、错 误检测和智能修改。
应根据不同用途采用不同线型， 如粗实线、细实线、虚线、点划 线等。图线的宽度应根据图纸幅
面和比例确定。
字体
应采用国家标准规定的字体，如 长仿宋体、黑体等。字体大小应 根据图纸幅面和比例确定，保证
清晰易读。
比例
应根据工程实际情况选择合适的 比例，使图纸既能清晰表达设计 意图，又能满足施工需要。常用 比例有1:1、1:2、1:5、1:10、
2024版建筑工程建筑图纸(完整版)ppt课件
建筑设备图中的常见问题及解决方法
设备定位不准确
核对建筑平面图和设备布置图，确保 设备定位准确。
设备间连接关系不明确
仔细分析系统流程图，明确各设备间 的连接关系。
设备安装详图缺失
联系设计单位补充设备安装详图，确 保设备安装符合设计要求。
设备材料表不完整
核对设备材料表，确保所有设备、材 料均已列出并符合设计要求。
展示商业建筑的电解读
厂房总平面图
展示厂房在场地中的 位置、朝向以及与周 边设施的关系。
厂房建筑平面图
详细展示厂房内部的 生产车间、仓库、办 公区等空间的布局和 尺寸。
厂房建筑立面图
展示厂房的外貌特征， 包括墙面材料、颜色、 门窗样式等。
建筑详图
针对住宅楼中某些特殊部位或 节点进行详细描绘，如楼梯、 阳台、厨卫等。
实例二：商业建筑图纸解读
商业建筑布局图
商业建筑立面图
展示商业建筑内部的商铺、走廊、楼梯等空 间的布局关系。
展示商业建筑的外立面设计，包括广告位、 橱窗、入口等。
商业建筑剖面图
商业建筑设备图
展示商业建筑的楼层高度、楼板厚度、结构 形式等。
制图标准
建筑图纸应符合国家相关制图标准，如《房屋 建筑制图统一标准》等。
图纸幅面
建筑图纸应采用统一的标准幅面，如A0、A1、 A2等。
比例尺
建筑图纸应标注比例尺，以表示实际建筑物与图纸 上的比例关系。
线型与线宽
建筑图纸应采用规定的线型和线宽，以表示不同的图 形元素。
文字与符号
建筑图纸应使用规定的文字和符号，以表示建筑物 的名称、材料、做法等信息。
图层与颜色
建筑图纸应采用规定的图层和颜色，以方便图纸的编辑、 打印和输出。
建筑图的图示原理—轴测投影图
装箱法绘制轴测投影图
项目2 组合体的投影
项目单元
✓ 如图2.3.11所示，已知形体的三面正投影图， 作其正等测投影图。
形体的正等测图作图步骤（坐标法及叠加法）
项目2 组合体的投影
其斜二测（正面 斜轴测）投影图。
形体的正面斜轴测图作图步骤（端面法、切割法及叠加法）
三面正投影图 ① 度量性好 ② 绘图简便 ③ 在工程实践中，常来表达建
筑物的形状与大小 ④ 每一个投影图只能反映形体
的两个向度，立体感不强， 不易看懂
轴测投影图 ① 可以反映形体的长、宽、高
三个向度 ② 具有立体感 ③ 在工程实践中，可用来表达
纵横交错的管道或电路直接 指导管道安装施工及表达区 域规划鸟瞰图或应用于广告 画及展览画等。
项目3 轴测投影图
轴测投影图的类型及作用
正轴测投影： 类型： ① 正等测投影：轴间角均为120°，轴向伸缩系数
取p=q=r=1； ② 正 二 测 投 影 ： 轴 间 角 为 131°25′ 、 97°10 ′ 、
131°25 ′，轴向伸缩系数取p=r=1，q=0.5。 应用：正轴测投影图常用作辅助图样，帮助理解，
（a）三面正投影图
（b）轴测投影图
项目3 轴测投影图
轴测投影图的基本知识 轴测投影图的形成
根据平行投影的原理，将形体连同确定它们空间的直 角坐标轴（OX、OY、OZ）一起，沿着不平行于坐标 轴和坐标面的方向投影到新的投影面P（或R）上，所 得到的具有立体感的新投影称为轴测投影。
（a）正轴测投影图
项目3 轴测投影图
轴测投影图的画法（以画正等测图作为参考）
叠加法。叠加法适用于该形体可以分割成几个独 立的简单形体时，分别画出这几个独立简单形体 的轴测投影图，再组合起来，完成整个形体的轴 测投影图。
项目2 组合体的投影
项目单元
✓ 如图2.3.11所示，已知形体的三面正投影图， 作其正等测投影图。
形体的正等测图作图步骤（坐标法及叠加法）
项目2 组合体的投影
其斜二测（正面 斜轴测）投影图。
形体的正面斜轴测图作图步骤（端面法、切割法及叠加法）
三面正投影图 ① 度量性好 ② 绘图简便 ③ 在工程实践中，常来表达建
筑物的形状与大小 ④ 每一个投影图只能反映形体
的两个向度，立体感不强， 不易看懂
轴测投影图 ① 可以反映形体的长、宽、高
三个向度 ② 具有立体感 ③ 在工程实践中，可用来表达
纵横交错的管道或电路直接 指导管道安装施工及表达区 域规划鸟瞰图或应用于广告 画及展览画等。
项目3 轴测投影图
轴测投影图的类型及作用
正轴测投影： 类型： ① 正等测投影：轴间角均为120°，轴向伸缩系数
取p=q=r=1； ② 正 二 测 投 影 ： 轴 间 角 为 131°25′ 、 97°10 ′ 、
131°25 ′，轴向伸缩系数取p=r=1，q=0.5。 应用：正轴测投影图常用作辅助图样，帮助理解，
（a）三面正投影图
（b）轴测投影图
项目3 轴测投影图
轴测投影图的基本知识 轴测投影图的形成
根据平行投影的原理，将形体连同确定它们空间的直 角坐标轴（OX、OY、OZ）一起，沿着不平行于坐标 轴和坐标面的方向投影到新的投影面P（或R）上，所 得到的具有立体感的新投影称为轴测投影。
（a）正轴测投影图
项目3 轴测投影图
轴测投影图的画法（以画正等测图作为参考）
叠加法。叠加法适用于该形体可以分割成几个独 立的简单形体时，分别画出这几个独立简单形体 的轴测投影图，再组合起来，完成整个形体的轴 测投影图。
建筑制图基本原理系列课件PPT-建筑制图的基本知识
项目
直径
薄板 厚度
标注示例
说明
圆及大于半圆的圆弧应标 注直径，如左侧两个例图所示， 并在直径数字前加注符号 “Φ”。在圆内标注的直径尺 寸线应通过圆心，两端画箭头 指至圆弧。
较小圆的直径尺寸，可标 注在圆外，如右侧六个例图所 示
应在厚度数字前加注符号 “t”
项目 正方形
坡度
标注示例
说明
在正方形的侧面标注该正 方形的尺寸，可用“边长×边 长”标注，也可在边长数字前 加正方形符号“□”
建筑制图的基本知识
本章内容
1
建筑制图标准
2 绘图工具与仪器的使用方法
3
平面图形的画法
4 绘图的方法与步骤
§2.1 建筑制图标准
为了统一建筑制图规则，保证制图质量，提高制图效 率，便于工程建设及技术交流，国家计划委员会颁布了有 关建筑制图的六种国家标准。
《房屋建筑制图统一标准》GB/T50001－2001
常用比例
1：1, 1：2，1：5，1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1 000, 1:2 000, 1:5 000, 1:10 000, 1:20 000, 1:50 000, 1:100 000, 1:200 000
可用比例
1:3, 1:4, 1:6, 1:15, 1:25, 1:30, 1:40, 1:60, 1:80, 1:250, 1:300, 1:400, 1:600
标注坡度时，在坡度数字 下应加注坡度符号，坡度符号 为单面箭头，一般指向下坡方
坡度也可用直角三角形形 式标注，如右侧的例图所示。
图中在坡面高的一侧水平 边上所画的垂直于水平边的长 短相间的等距细实线，称为示 坡线，也可用它来表示坡面应 在厚度数字前加注符号“t”

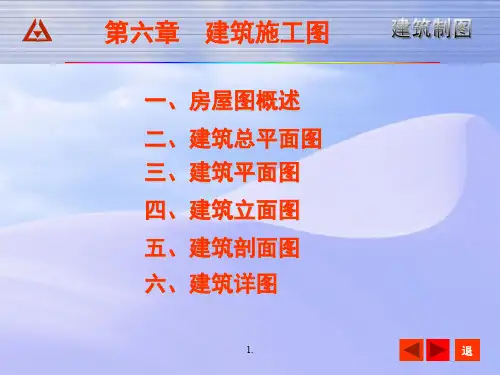

建筑施工图识图--(建筑师初学必备)版演示课件-精选.ppt
1.
（五）建筑施工图的有关规定
我国2001年颁布了《房屋建筑制图统 一标准》、《建筑制图标准》、《总图制 图标准》等国家制图标准，在绘制和阅读 建筑施工图时，应严格遵守国家标准中的 有关规定。
1.
1、定位轴线及其编号
定位轴线是房屋施工时砌筑墙身、浇筑柱梁、安装 构件等施工定位的重要依据。规定主要承重构件，应绘 制其定位轴线，并编注轴线号。
1.
4、结构施工图（简称：结施）<动画>
主要表达各种承重构件的平面布置，构件的类型、 大小、构造的做法以及其它专业对结构设计的要求等。 基本图纸包括：结构说明书、基础图、结构平面图和构 件详图。
结构施工图是房屋施工时开挖地基，制作构件，绑 轧钢筋，设置预埋件，安装梁、板、柱等构件的主要依 据，也是编制工程预算和施工组织计划等的主要依据。
基本构件通常有：基础、墙体、柱、梁、楼 板或地面、屋顶、楼梯、门窗等。此外，还有台 阶或坡道、雨蓬、阳台、雨水管、明沟或散水坡 等其它构件。
1.
（二）房屋施工图的内容和用途
一套完整的施工图应包括以下几方面内容：
1、图纸目录 说明该项工程是由哪几个工种的图纸所组成的，各
工程图纸的名称、张数和图号顺序，目的是为了便于查 找图纸。
1.
（一）总平面图图示方法和用途
建筑总平面图是采用俯视投影的图示方法， 绘制新建房屋所在基地范围内的地形、地貌、道 路、建筑物、构筑物等的水平投影图。其用途有 两个：
1、反映新建、拟建工程的总体布局以及原有建 筑物和构筑物的情况。
2、根据总平面图可进行房屋定位、施工放线、 填挖土方等的主要依据。
1.
对非承重墙或次要承重构件，编写附加定位轴线。 定位轴线用细点划线绘制，其端部绘制直径为 8mm 的细实线圆，在圆圈中书写轴线编号。 规定竖向轴线编号用阿拉伯数字，自左向右顺序编 写；横向轴线编号用拉丁字母（除I、O、Z），自下而 上顺序编写。
（五）建筑施工图的有关规定
我国2001年颁布了《房屋建筑制图统 一标准》、《建筑制图标准》、《总图制 图标准》等国家制图标准，在绘制和阅读 建筑施工图时，应严格遵守国家标准中的 有关规定。
1.
1、定位轴线及其编号
定位轴线是房屋施工时砌筑墙身、浇筑柱梁、安装 构件等施工定位的重要依据。规定主要承重构件，应绘 制其定位轴线，并编注轴线号。
1.
4、结构施工图（简称：结施）<动画>
主要表达各种承重构件的平面布置，构件的类型、 大小、构造的做法以及其它专业对结构设计的要求等。 基本图纸包括：结构说明书、基础图、结构平面图和构 件详图。
结构施工图是房屋施工时开挖地基，制作构件，绑 轧钢筋，设置预埋件，安装梁、板、柱等构件的主要依 据，也是编制工程预算和施工组织计划等的主要依据。
基本构件通常有：基础、墙体、柱、梁、楼 板或地面、屋顶、楼梯、门窗等。此外，还有台 阶或坡道、雨蓬、阳台、雨水管、明沟或散水坡 等其它构件。
1.
（二）房屋施工图的内容和用途
一套完整的施工图应包括以下几方面内容：
1、图纸目录 说明该项工程是由哪几个工种的图纸所组成的，各
工程图纸的名称、张数和图号顺序，目的是为了便于查 找图纸。
1.
（一）总平面图图示方法和用途
建筑总平面图是采用俯视投影的图示方法， 绘制新建房屋所在基地范围内的地形、地貌、道 路、建筑物、构筑物等的水平投影图。其用途有 两个：
1、反映新建、拟建工程的总体布局以及原有建 筑物和构筑物的情况。
2、根据总平面图可进行房屋定位、施工放线、 填挖土方等的主要依据。
1.
对非承重墙或次要承重构件，编写附加定位轴线。 定位轴线用细点划线绘制，其端部绘制直径为 8mm 的细实线圆，在圆圈中书写轴线编号。 规定竖向轴线编号用阿拉伯数字，自左向右顺序编 写；横向轴线编号用拉丁字母（除I、O、Z），自下而 上顺序编写。
建筑识图PPT_图文
如图1-6-10所示，本建筑立面图的图名为①-⑧立面图， 比例为1：100，两端的定位轴线编号分别为①、⑧轴； 室内外高差为0.3米，层高3米，共有四层，窗台高0.9 米；在建筑的主要出入口处设有一悬挑雨篷，有一个二 级台阶，该立面外形规则，立面造型简单，外墙采用 100×100黄色釉面瓷砖饰面，窗台线条用100×100 白色釉面瓷砖点缀，金黄色琉璃瓦檐口；中间用墙垛形 成竖向线条划分，使建筑给人一种高耸感。
立面图是设计工程师表达立面设计效果的重要图纸， 在施工中是外墙面造型、外墙面装修、工程概预算、备料 等的依据。
图6.8 建筑侧立面图
Back
6.3.2 建筑立面图的内容及有关规定
1.图名与比例 图名可按立面的主次、朝向、轴线来命名，比例应与
建筑平面图所用比例一致。 2.定位轴线
图6.13 某办公楼的A－A剖面图
Back
6.4.2 建筑剖面图的内容及有关规定
1.剖面图的识读 (1)结合底层平面图识读，对应剖面图与平面图的相互
关系，建立起房屋内部的空间概念。 (2)结合建筑设计说明或材料做法表识读，查阅地面、
楼面、墙面、顶棚的装修做法。 (3)查阅各部位的高度。 (4)结合屋顶平面图识读，了解屋面坡度、屋面防水、
图1-6-7 标准层平面图
屋顶平面图的识读
屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、 通风道、女儿墙、变形缝等的位置以及采用标准 图集的代号、屋面排水分区、排水方向、坡度、 雨水口的位置、尺寸等内容。
建筑立面图的形成及作用
一般建筑物都有前、后、左、右四个面。 表示建筑物外墙面特征的正投影图称为立面图。其中， 表示建筑物正立面特征的正投影图称为正立面图；表示建 筑物背立面特征的正投影图称为背立面图；表示建筑物侧 立面特征的正投影图称为侧立面图，侧立面图又分左侧立 面图和右侧立面图。 但通常也按房屋的朝向来命名，如南立面图、北立面 图、东立面图、西立面图等。
立面图是设计工程师表达立面设计效果的重要图纸， 在施工中是外墙面造型、外墙面装修、工程概预算、备料 等的依据。
图6.8 建筑侧立面图
Back
6.3.2 建筑立面图的内容及有关规定
1.图名与比例 图名可按立面的主次、朝向、轴线来命名，比例应与
建筑平面图所用比例一致。 2.定位轴线
图6.13 某办公楼的A－A剖面图
Back
6.4.2 建筑剖面图的内容及有关规定
1.剖面图的识读 (1)结合底层平面图识读，对应剖面图与平面图的相互
关系，建立起房屋内部的空间概念。 (2)结合建筑设计说明或材料做法表识读，查阅地面、
楼面、墙面、顶棚的装修做法。 (3)查阅各部位的高度。 (4)结合屋顶平面图识读，了解屋面坡度、屋面防水、
图1-6-7 标准层平面图
屋顶平面图的识读
屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、 通风道、女儿墙、变形缝等的位置以及采用标准 图集的代号、屋面排水分区、排水方向、坡度、 雨水口的位置、尺寸等内容。
建筑立面图的形成及作用
一般建筑物都有前、后、左、右四个面。 表示建筑物外墙面特征的正投影图称为立面图。其中， 表示建筑物正立面特征的正投影图称为正立面图；表示建 筑物背立面特征的正投影图称为背立面图；表示建筑物侧 立面特征的正投影图称为侧立面图，侧立面图又分左侧立 面图和右侧立面图。 但通常也按房屋的朝向来命名，如南立面图、北立面 图、东立面图、西立面图等。
学习情境二、建筑图的图示原理项目四(精)
4~6mm
项目4
剖面图和断面图
剖面图的画法要求及标注
线型：
① 剖面图除应画出剖切面切到部 分的图形外，还应画出沿投射 方向看到的部分。 ② 被剖切到的主要建筑构造（包 括构配件）的轮廓线用粗实线 画出；被剖切到的次要轮廓线 用中粗实线画出；剖切面没有 剖到、但沿投射方向可以看到 的部分，用中实线绘制； ③ 看不见的部分不画，剖面图中 一般不画虚线，图例线用细实 线画出。
半剖面图的形成
项目4
剖面图和断面图
剖面图的类型
3.局部剖面图 形成方式： 形体假想被 局部地剖开后得到的剖 面图。局部剖面图与投 影图之间用徒手画的波 浪线分开。 应用： 当形体只需要显 示其局部构造，并需要 保留原形体投影图大部 分外部形状时，可采用 局部剖面图。
局部剖面图的形成
项目4
中实线 粗实线 细实线
剖面图的线型表达方法
项目4
剖面图和断面图
剖面图的画法要求及标注
材料图例：
① 为使剖到部分和未剖到部分区别开来，图样清 晰，应在截面轮廓线范围内画上该物体采用的 建筑材料图例； ② 未指明材料时，画上间距相等的45°细实线称为 剖面线。
未剖到部分只表达轮廓线 剖到部分标注材料图例 （不明材料时用45°细实线表达）
项目4
剖面图和断面图
第一步 形体分析
项目4
剖面图和断面图
第二步：根据剖切符号内容对形体进行剖切
项目4
剖面图和断面图
第三步：绘制剖面图
项目4
剖面图和断面图
项目单元
已知图中所示的钢筋混凝土柱的投影，要求在
剖切位置延长线上画出移出断面图。
（a）柱的H、V面投影 （b）根据已知投影和剖切符号进行形体分析 (c)答案
学习情境二、建筑图的图示原理PPT(精)
工程上常用的四种投影图
1.正投影图：用直角投影法绘制的多面直角投影图。
（a）简单形体的三面正投影
（b）正投影图的应用（窗户大样）
三面正投影图
项目1
投影的基本知识
工程上常用的四种投影图
2.轴测投影图：用平行投影法，选择适当的投影面和 投影方向，在一个投影面上得到能同时反映形体长、 宽、高三个向度的图。
4.曲线的三面投影及其规律
平面的投影特点： • 当平面曲线所在平面平行于投影面时， 曲线的投影反映其实形，如图（c）； • 当平面曲线所在平面垂直于投影面时， 曲线的投影退化为直线，如图（b） ； • 当平面曲线所在平面倾斜于投影面时， 曲线的投影为变了形的曲线，如图如 图（a）所示； • 平面曲线上某些奇异点的投影保持原 有性质，即曲线的拐点、尖点投影后 仍为投影的拐点和尖点。
4.曲线的三面投影及其规律
曲线的投影画法： 曲线也是点的集合，因此只需画 出曲线上的一系列点的投影，并将各点的同面投影 依次光滑的连接，就能得到该曲线的投影。若能画 出曲线上一些特殊点，如最高点、最低点、最左点、 最右点、最前点、最后点等，则可更准确地表示出 该曲线。
曲线的画法
项目1
投影的基本知识
项目1
投影的基本知识
3.平面的三面投影及其规律
平面的投影特点： • 当平面平行于投影面时，其投影与原平面的形状、 大小均一样； • 当面垂直于投影面时，其投影积聚为一条线； • 当面倾斜于投影面时，其正投影为比原平面缩小 的平面类似型
（a）平行面
（b）垂面
（c）一般位置平面
项目1
投影的基本知识
（a）简单形体的轴测投影图
（b）轴测投影图在工程上的应用 ——给水管道系统图
建筑识图PPT(很完整的)2
3．附近的地形情况。一般用等高线表示，由等高线可 以分析出地形的高低起伏情况。
4．道路 主要表示道路位置、走向以及与新建建筑的联系等。 5．风向频率玫瑰图。 风玫瑰用于反映建筑场地范围内常年主导风向和六、七、八三个月的主导风向（虚线表 示），共有16个方向，图中实线表示全年的风向频率，虚线表示夏季（六、七、八三个月）
的风向频率。注意：风向是从折线顶端向中心吹的。 。风向频率是在一定的
时间内某一方向出现风向的次数占总观察次数的百分比。 6．树木、花草等的布置情况。 7．喷泉、凉亭、雕塑等的布置情况。
建筑总平面图图例符号
要能熟练识读建筑总平面图，必须熟悉常用的 建筑总平面图图例符号，常用建筑总平面图图 例符号如图1-6-1。
图6.4 定位轴线及其编号 图6.5 附加轴线
建筑平面图常用图例符号
建筑平面图的识读举例
1．底层平面图的识读 下面以某单位住宅楼底层平面图为例说明平面图的识 读方法。如图1-6-6所示。
1）了解平面图的图名、比例 2）了解建筑的朝向 3）了解建筑的平面布置
2. 在建筑工程施工图中，凡是主要的承重构件如墙、柱、梁的位置都要用轴
线来定位。根据《房屋建筑制图统一标准》的规定，定位轴线用细点长画线绘 制。
轴线编号应写在轴线端部的圆圈内，圆圈的圆心应在轴线的延长线上或延 长线的折线上，圆圈直径为8mm，详图上用10mm。平面图上定位轴线的编号 宜标注在图样的下方及左侧。
一栋房屋的全套施工图的编排顺序是：图纸目录---建筑设计总 说明----总平面图----建施----结施---水施---暖施---电施。各专 业施工图的编排顺序是全局性的在前，局部性的在后；先施工的在 前，后施工的在后；重要的在前，次要的在后。
6.1 概述
建筑概论-02-建筑识图ppt课件
设备施工图〔简称设备图〕主要用于表达建筑物 的给水排水、暖气通风、供电照明、燃气等设备 的布置和施工要求。主要包括各种设备的平面布 置图、轴测图、系统图及详图等
§2 总平面图
一、构成与用途 1、构成 将新建工程周围一定范围内的新建、拟
建、原有和需撤除的建筑物、构筑物及其周围的地 形、地物，用直接正投影法和相应的图例画出的图 样，即建筑总平面布置图，简称总平面图。
建筑施工图按专业及其内容分类
建筑施工图〔简称建施图〕主要用于表达建 筑物的规划位置、外部外型、内部各房间的 布置、内外装修及构造施工要求等。主要包 括施工图首页、总平面图、各层平面图、立 面图、剖面图及详图等。
构造施工图〔简称结施图〕主要用于表达建筑物 承重构造的构造类型、构造布置、构件种类、数 量、大小、作法等。主要包括构造设计阐明、构 造平面布置图及构件详图等。
C
M-3பைடு நூலகம்
120 120 2460
6240
1800
值班室
2460
1000 490 1000 1250 120
2
C-2
C-2
120 500
接待室
﹢0.000
120
4500
120
4500
粗实线b，剖 到的墙、柱 的断面轮廓 线D
B
1500
1130
240 1000 M-2
C-2
120 250
120 500 1000
2、用途 表达建筑的总体规划及其与周围环境的 关系，是新建筑定位、放线及布置施工现场的根据。
二、图示特点 在画有等高线或坐标方格网 的地形图上图示新设计、未来扩建的，以 及原有的建筑、道路、绿化等。
1、比例 常用的比例：1∶500、 1∶1000、 1∶2000
§2 总平面图
一、构成与用途 1、构成 将新建工程周围一定范围内的新建、拟
建、原有和需撤除的建筑物、构筑物及其周围的地 形、地物，用直接正投影法和相应的图例画出的图 样，即建筑总平面布置图，简称总平面图。
建筑施工图按专业及其内容分类
建筑施工图〔简称建施图〕主要用于表达建 筑物的规划位置、外部外型、内部各房间的 布置、内外装修及构造施工要求等。主要包 括施工图首页、总平面图、各层平面图、立 面图、剖面图及详图等。
构造施工图〔简称结施图〕主要用于表达建筑物 承重构造的构造类型、构造布置、构件种类、数 量、大小、作法等。主要包括构造设计阐明、构 造平面布置图及构件详图等。
C
M-3பைடு நூலகம்
120 120 2460
6240
1800
值班室
2460
1000 490 1000 1250 120
2
C-2
C-2
120 500
接待室
﹢0.000
120
4500
120
4500
粗实线b，剖 到的墙、柱 的断面轮廓 线D
B
1500
1130
240 1000 M-2
C-2
120 250
120 500 1000
2、用途 表达建筑的总体规划及其与周围环境的 关系，是新建筑定位、放线及布置施工现场的根据。
二、图示特点 在画有等高线或坐标方格网 的地形图上图示新设计、未来扩建的，以 及原有的建筑、道路、绿化等。
1、比例 常用的比例：1∶500、 1∶1000、 1∶2000
建筑识图ppt课件优选全文
完整最新版课件
26
2.2 建筑施工图
平面形状； 各房间； 标高；门窗
北
散水、台阶
完整最新版课件
剖断线 指北针27
2.2 建筑施工图
完整最新版课件
雨篷
28
2.2 建筑施工图
完整最新版课件
29
2.2 建筑施工图
2.2.3 立面图 （一）概念：用平行于建筑物某一墙面的平面作为投影 面，向其做正投影所得到的投影图。 （二）作用：主要用于立面装饰。
2、结构布置平面图：1）基础平面图
2）楼层结构平面图
3）屋顶结构平面图
3、构件详图：1）梁、板、柱及基础结构详图
2）楼梯结构详图
3）屋架结构详图
4）完其整它最新构版课件件详图
45
（二）常用构件代号
规定：将构件的名称用代号表示。 表示方法：用构件名称的汉语拼音字母中的第 一字母表示。 如：圈梁 QL 过梁 GL 屋面板 WB
3、楼梯踏步、扶手、栏杆详图
踏步详图表明踏步截面形状、大小、材料、面 层及防滑条做法。
栏杆和扶手详图表明其形式、大小、材料和连
接方式等。
完整最新版课件
40
完整最新版课件
41
2.2 建筑施工图
（三）木门窗详图：
门窗详图一般由门窗立面图和节点详图组成。 立面图：主要表示门窗的外形、开启方式和方 向以及门窗的主要尺寸和节点索引符号等内容。 节点详图：主要表示门框、门扇，窗框、窗扇 各部位的断面形状、材料和构造关系。
完整最新版课件
13
2.1 概述
完整最新版课件
14
2.1 概述
完整最新版课件
15
2.1 概述
门窗明细表
《建筑工程识图》任务二掌握制图的相关标准课件PPT
制图标准是一项所有工程人员在设计、施工、 管理中必须严格执行的国家法令。从学习制图的第 一天起，就应了解国标的有关知识及要求，并正确 理解、严格执行。
2024/3/22
6
一、图纸幅面、格式及标题栏
• 1．图纸幅面
图纸幅面是指由图纸宽度与长度组成的图面，图框是指图纸上绘图范围的界 线。图纸幅面用图纸的短边乘长边（即B×L）表示。为了便于图纸的装订和保管 ，绘制技术图样时，应优先选用表中的A0～A4这五种基本幅面。
② 当虚线在实线的延长线上时，其分界处要留空隙； ③ 单点长画线、双点长画线的两端是长画，而不是点。因 此，错误如左图所示，其改正后的图形如右图所示。
2024/3/22
31
谢谢大家！ Thank you all！
32
16
讨论 Discussion
建筑工程图样中，最常用到的图线有粗、中 、细三种，这三种图线的线宽比是多少？
2024/3/22
17
二、图线
• 1．线型及其用途
对于图纸的图框线、标题栏外框线和标题栏分 格线，可采用下表所示的线宽。
图框线、标题栏外框线和标题栏分格线的线宽 / mm
幅面代号 A0，A1 A2，A3，A4
2024/3/22
10
一、图纸幅面、格式及标题栏
2．标题栏和会签栏
• 标题栏的尺寸、格式和分区，应根据工程需要进行设置，下图所示 为工程中最常见的标题栏分区格式。
2024/3/22
11
一、图纸幅面、格式及标题栏
2．标题栏和会签栏
• 对于制图作业，建议采用下图所示的标题栏格式。
2024/3/22
12
图线交接处的画法
序号
内容
正确
错误
2024/3/22
6
一、图纸幅面、格式及标题栏
• 1．图纸幅面
图纸幅面是指由图纸宽度与长度组成的图面，图框是指图纸上绘图范围的界 线。图纸幅面用图纸的短边乘长边（即B×L）表示。为了便于图纸的装订和保管 ，绘制技术图样时，应优先选用表中的A0～A4这五种基本幅面。
② 当虚线在实线的延长线上时，其分界处要留空隙； ③ 单点长画线、双点长画线的两端是长画，而不是点。因 此，错误如左图所示，其改正后的图形如右图所示。
2024/3/22
31
谢谢大家！ Thank you all！
32
16
讨论 Discussion
建筑工程图样中，最常用到的图线有粗、中 、细三种，这三种图线的线宽比是多少？
2024/3/22
17
二、图线
• 1．线型及其用途
对于图纸的图框线、标题栏外框线和标题栏分 格线，可采用下表所示的线宽。
图框线、标题栏外框线和标题栏分格线的线宽 / mm
幅面代号 A0，A1 A2，A3，A4
2024/3/22
10
一、图纸幅面、格式及标题栏
2．标题栏和会签栏
• 标题栏的尺寸、格式和分区，应根据工程需要进行设置，下图所示 为工程中最常见的标题栏分区格式。
2024/3/22
11
一、图纸幅面、格式及标题栏
2．标题栏和会签栏
• 对于制图作业，建议采用下图所示的标题栏格式。
2024/3/22
12
图线交接处的画法
序号
内容
正确
错误
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
形体分析
画H面投影
项目2
组合体的投影
项目单元
自定比例绘制图中所示轴承座的三面正投影图
三视图
项目2
组合体的投影
组合体投影图的识读
（1）形体分析法 形体分析法是以基本形体的投影特点为基础，分 析组合体的组合方式和各组成部分的相对位置以 及表面连接关系，然后综合起来想象出组合体的 空间形状。 （2）线面分析法 识读比较复杂的形体投影图时，通常在应用形体 分析法的基础上，对于一些疑点，还要结合线、 面分析法。线面分析法是以线、面的投影特点为 基础，对投影图中的线和线框进行分析，弄清它 们的空间形状和位置，然后综合起来想象出形体 的空间形状。
建筑装饰工程技术专业 教学资源库
学习情境二、建筑图的图示原理
项目2 组合体的投影
项目2
组合体的投影
目标： 1.1掌握组合形体三面正投影图的画法； 1.2能熟练绘制基本形体的三面正投影图； 1.3能熟练绘制组合形体的三面正投影图； 1.4具有分析复杂形体三面正投影图在实际工程中 的应用能力及解决具体问题的综合素质。
项目2
组合体的投影
尺寸的标注方法
②标注定位尺寸 如底板上小圆孔距基 准面为 7 ，而图中底 板高 6 （已标注）为 中间四棱柱和四个三 棱柱肋板的竖向定位 尺寸，其它方向的端 面或轴线位于基准线 上，则该方向定位尺 寸为零，省略不注。
项目2
组合体的投影
尺寸的标注方法
③标注总体尺寸 如总长60、总宽40、总高27，已经标注了的不再重复 注写。
项目2
组合体的投影
组合体投影图的画法
⑤逐个画出形体的三视图底稿 按形体分析法逐个画出各基本形体。首先从反 映形体特征明显的视图画起，注意三个视图之 间的配合。画图的一般顺序是：先画整体，后 画细节；先画主要部分，后画次要部分；先画 大形体，后画小形体。
项目2
组合体的投影
组合体投影图的画法
形体分析
（a） （b）
作图
（c）
项目2
组合体的投影
组合体的尺寸标注 尺寸的种类
定形尺寸: 注出组合体各组 成部分的大小尺 寸； 定位尺寸: 各组成部分相对 于基准的位置尺 寸； 总体尺寸: 组合体的总长、 宽、高尺寸。
项目2
组合体的投影
尺寸的标注方法
① 标注定形尺寸 如图所示，该形体的 底 板 四 棱 柱 长 60 、 宽 40 、高 6 ，中间四 棱 柱 长 30 、 宽 20 、 高 21 ， 左 右 两 个 三 棱 柱 肋 板 底 边 长 15 、高 15 、厚 4 ，前后 两个三棱柱肋板底边 长10、高15、厚 4， 底板上四个小圆孔 4Φ6。
项目2
组合体的投影
组合体投影的绘制与识读 组合体的组合方式
叠加型：把组合体看成由若干个基本形体叠加而成。 截割型：把组合体看作由一个基 本形体切去了某些部 分而成。 混合型：把组合体看成是由上述的叠加型和切割型的 综合体。
项目2
组合体的投影
组合体的形体分析法
概念：在组合形体的绘制、识读和标注尺寸的过程 中，将形体假想分解成若干个基本形体，然后一一 弄清他们的形状、相对位置及连接方式后再进行该 组合体视图的绘制、识读和尺寸标注的分析方法。 优点： ① 利用形体分析的成果及基本立体的投影特性，可 以迅速、准确地绘制出组合体的视图； ② 以形体分析法指导组合体的尺寸标注，可给初学 者带来很大的方便； ③ 读图能力的培养是制图课的重要任务之一，应用 形体分析法可帮助我们逐部分读图并最终读懂全 图；
⑥ 检查修正。底稿画完后，逐个检查各基本形体表 面的连接关系，纠正错误和补充遗漏。由于组合体 内部各形体融合为一体，需检查是否画出了多余的 线，经认真修改并确定无误后，擦去多余的图线。 ⑦ 描深图线。底稿经检查无误后，按“先描圆和圆 弧，后描直线；先描水平方向直线，后描铅垂方向 直线，最后描斜线”的顺序，根据国家标准规定的 线型，从上往下、从左往右描深图线。
项目2
组合体的投影
组合体投影图的画法
① 形体分析 在画图之前，应首先 对组合体进行形体分 析，将其分解成几个 简单的组成部分，明 确各组成部分的形状 、组合方式、相对位 置及表面连接关系， 对组合体的整体形状 有个认识，为画图做 准备。
项目1
投影的基本知识
组合体投影图的画法
②确定主视图 确定主视图要解决组合体 怎样放置和从哪个方向投 射两个问题。通常选择将 组合体各组成部分的形状 和相对位置明显显示出来 的方向作为主视图的投射 方向，并自然放置形体， 使其各表面尽量多的处于 平行或垂直于投影面的位 置。
项目2
组合体的投影
尺寸标注的注意事项
① 寸标注要求完整、清晰、易读； ② 本体的定形、定位尺寸，宜注在反映该形体形 状特征的投影上，且尽量集中排列； ③ 尺寸一般注在图形之外和两投影之间，便于读 图； ④ 以形体分析为基础，逐个标注各组成部分的定 形、定位尺寸，不能遗漏。
项目2
Байду номын сангаас
组合体的投影
项目单元
绘制下图所示台阶的三面投影图，要求选用A3
图幅自定比例画出该形体的全部轮廓线。
项目2 形体分析 确定主视图
组合体的投影
选比例、定图幅、 合理布图 画底稿1 画基准线
画底稿2
画底稿4
最后检查修正、描深图线
项目2
组合体的投影
项目单元
已知某建筑模型的V、W面投影图，作出它的第
三投影图（H面投影图）。
项目2
组合体的投影
组合体投影图的识读
【例】已知形体的V、W面投影，补绘其第三投影（H 面） 投影。如图（a）所示。
作图步骤： ① 形体分析：分解形体为两个基本形体，基本形体 I 是一个 五棱柱体（类似于双坡屋顶的建筑），基本形体II 是一个 三棱柱体，搁置在坡屋顶的斜面上。 ② 依据三面投影图的投影原理绘制H面投影图。
确定主视图
项目2
组合体的投影
组合体投影图的画法
定基准线
③选比例、定图幅 视图确定后，应根据形体的大小 和复杂程度，按国家标准规定选 定作图比例和图幅，图幅大小应 考虑有足够的地方画图、标注尺 寸和画标题栏。一般情况下尽量 选用1:1的原值比例。 ④布图，画基准线 根据组合体的总长、总宽和总高 ，同时考虑留下适当地方标注尺 寸，匀称布图，画出作图的基准 线。
